Chốt Cửa (Door Latch) cho Kids' Cabin

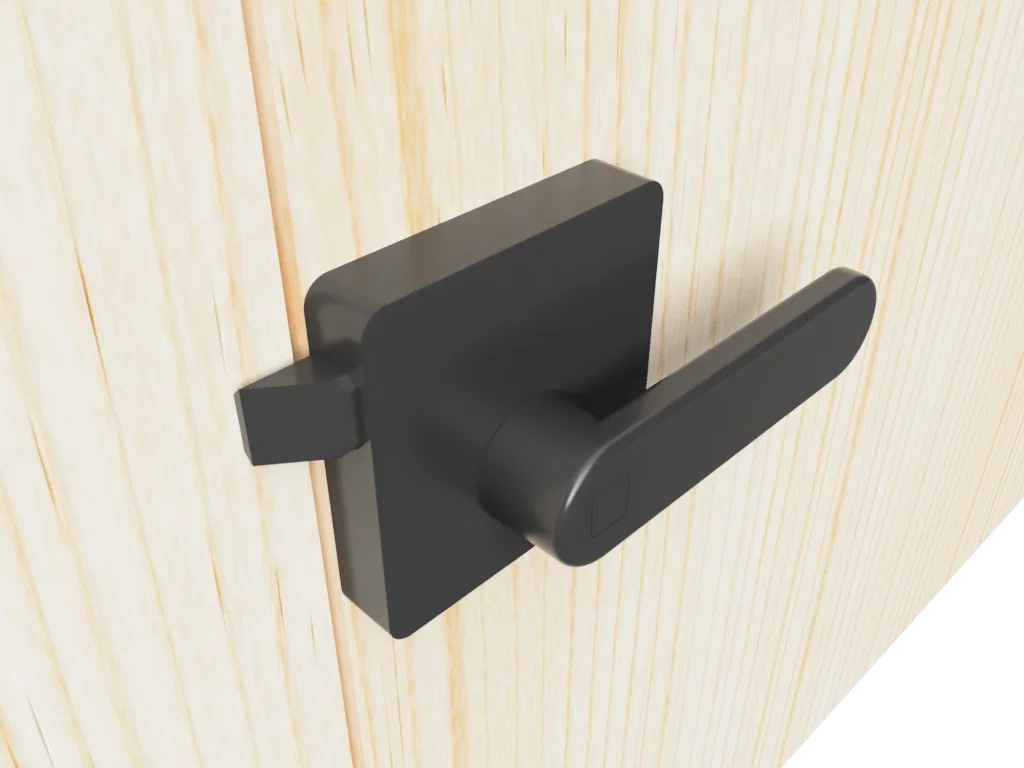

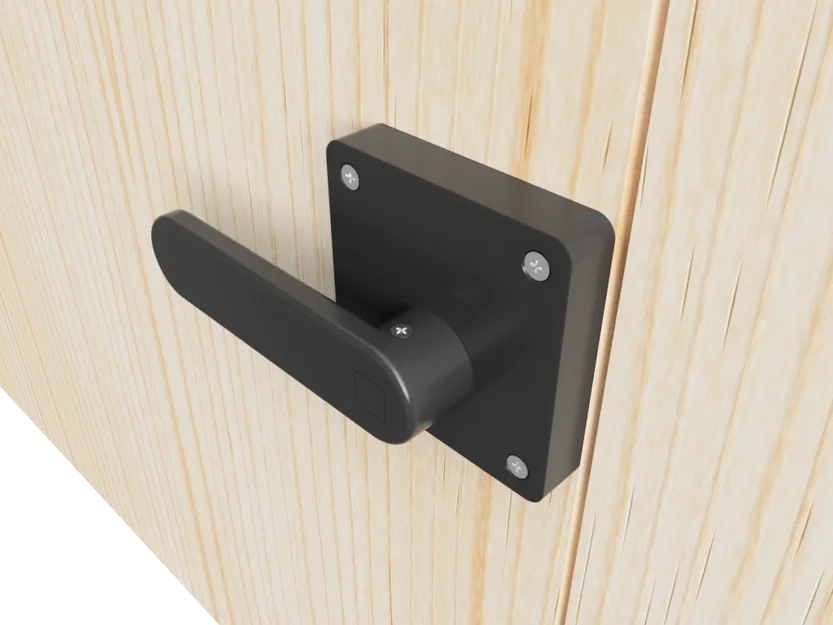

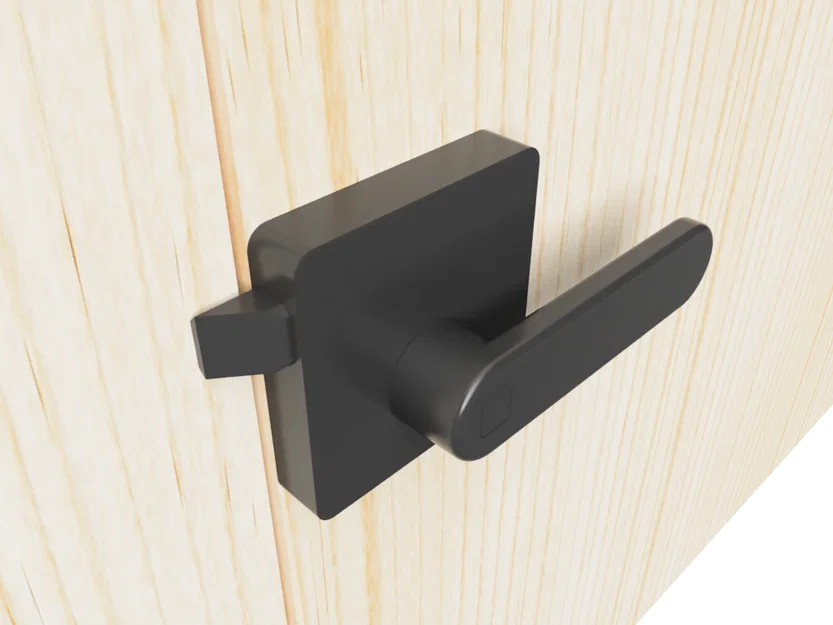

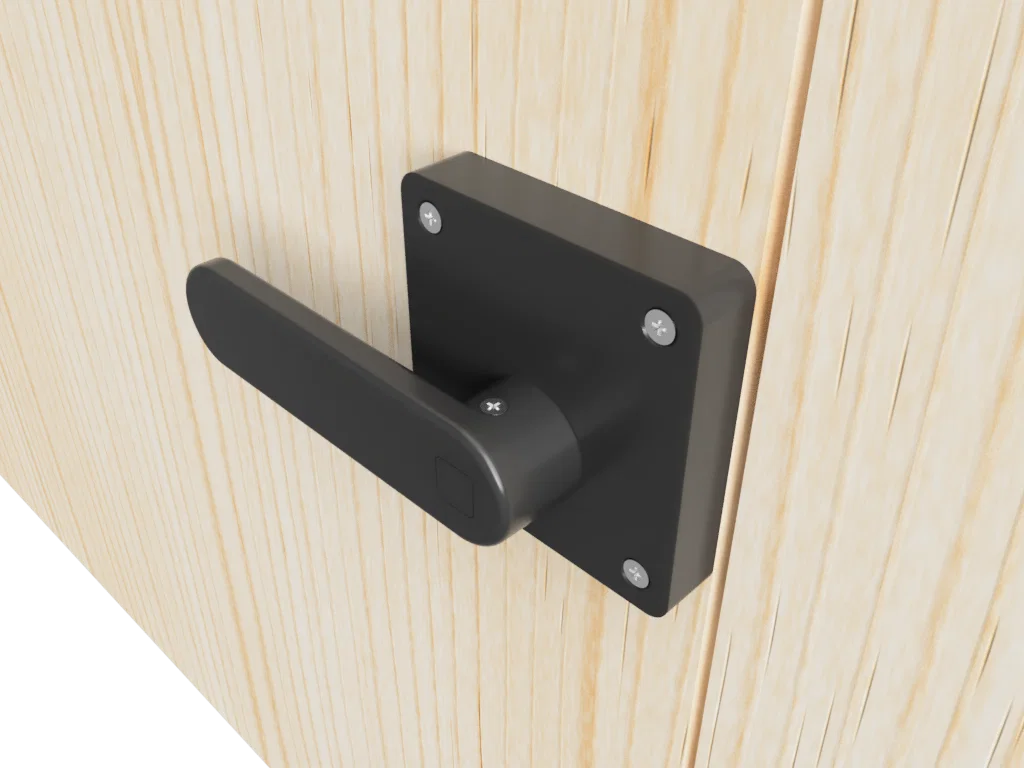

Mẫu này là Door Latch (chốt/cài cửa) ban đầu được thiết kế cho Kids' Cabin. Bộ này gồm hai cụm vỏ 70x70 mm (mỗi bên một cái ở hai mặt cửa). Một vỏ chứa spiral spring để tay nắm tự trả về, vỏ còn lại dùng cho cụm latch và lò xo latch. Cả hai vỏ đều có giới hạn hành trình để tránh làm gãy chi tiết.

Danh sách chi tiết và mô tả

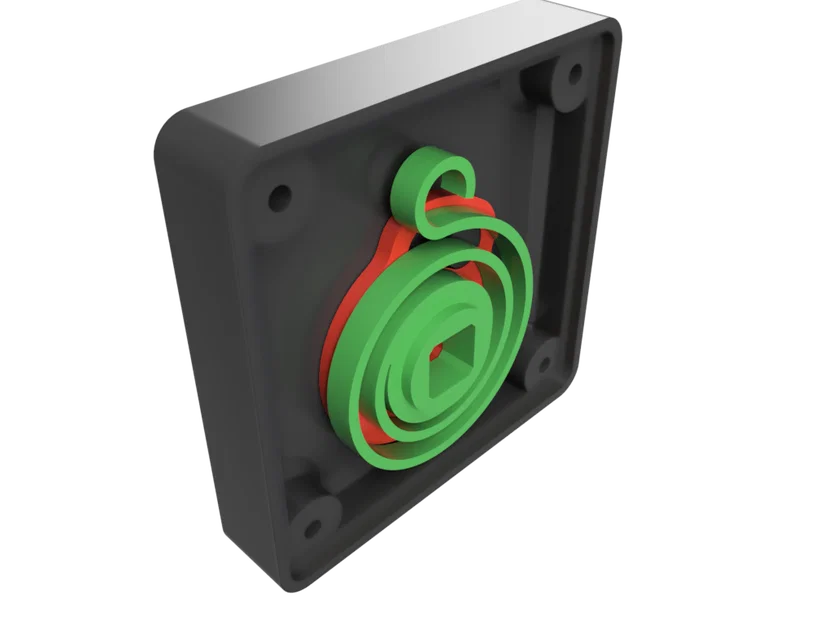

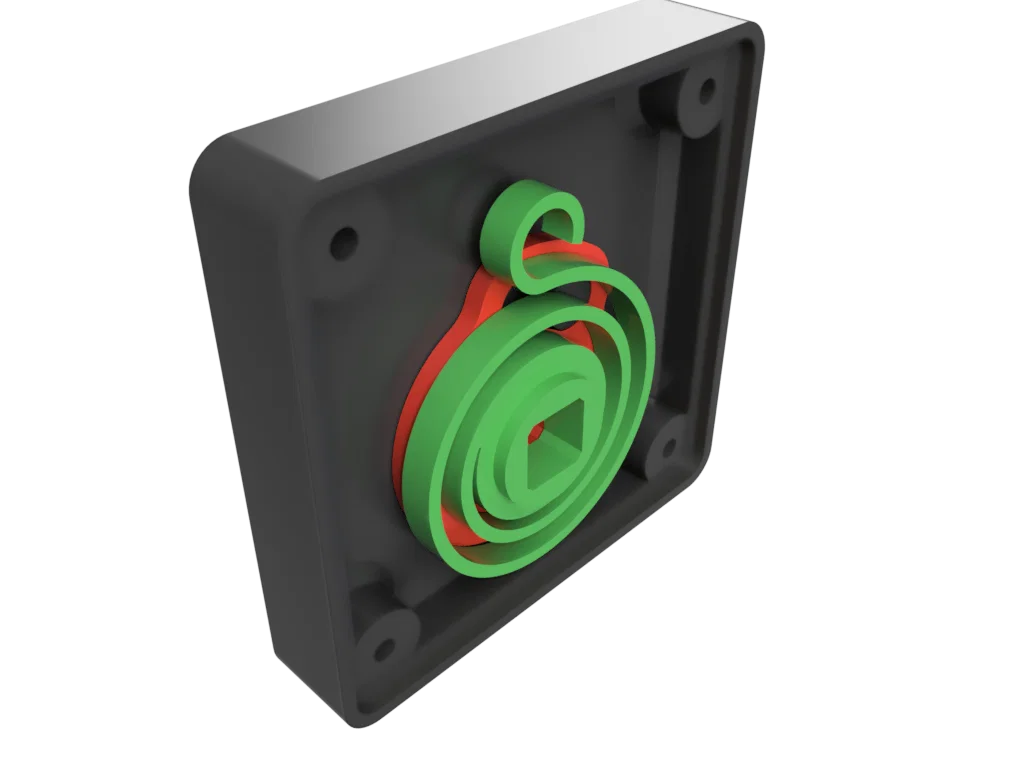

Case 1 - Lắp spiral spring để tay nắm tự trả về

Parts

Qty

Case 1

Vỏ này dùng để lắp spiral spring cho cơ chế tay nắm tự trả về. Ngàm (lug) dùng để giới hạn hành trình.

1

Cover 1

Nắp này dùng để đóng và giữ cố định stroke disk và spiral spring với nhau. Ngàm (lug) dùng để giữ đầu lò xo spiral.

1

Stroke Disk 1

Chi tiết này dùng để giới hạn hành trình tay nắm 30° và tránh làm gãy lò xo.

Cẩn thận đừng nhầm với Stroke Disk 2. Hai chi tiết thiết kế tương tự nhưng Disk 1 sẽ không lắp vừa trên Case 2.

1

Spiral Spring

Lò xo này giúp tay nắm tự trả về vị trí ban đầu.

1

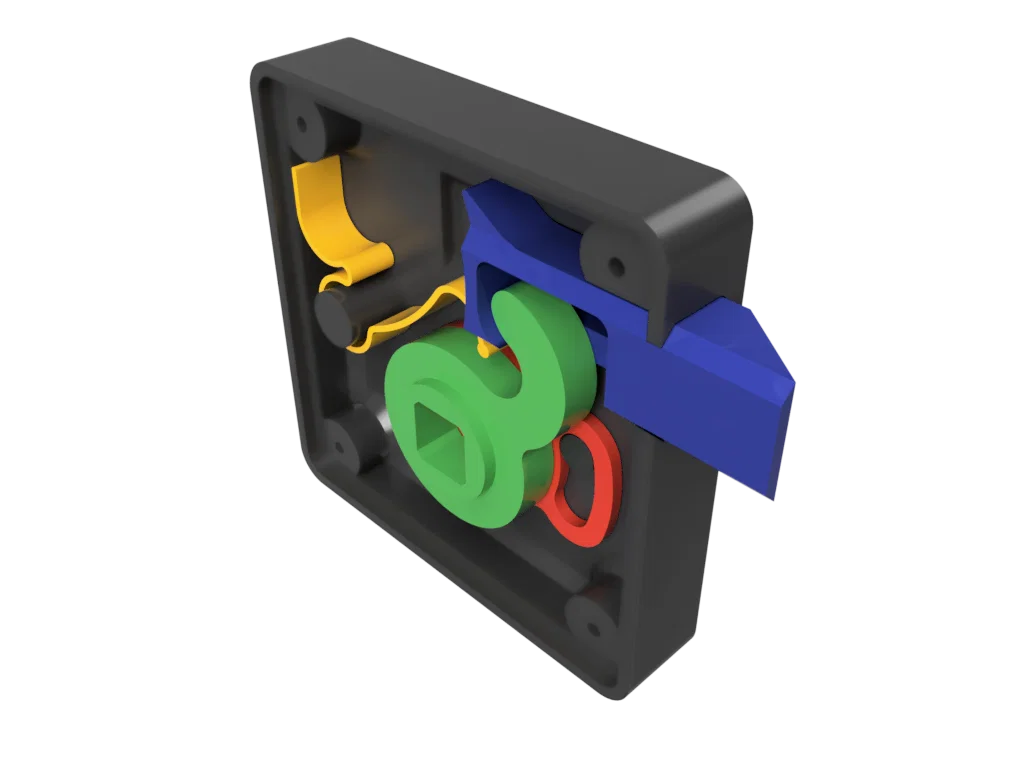

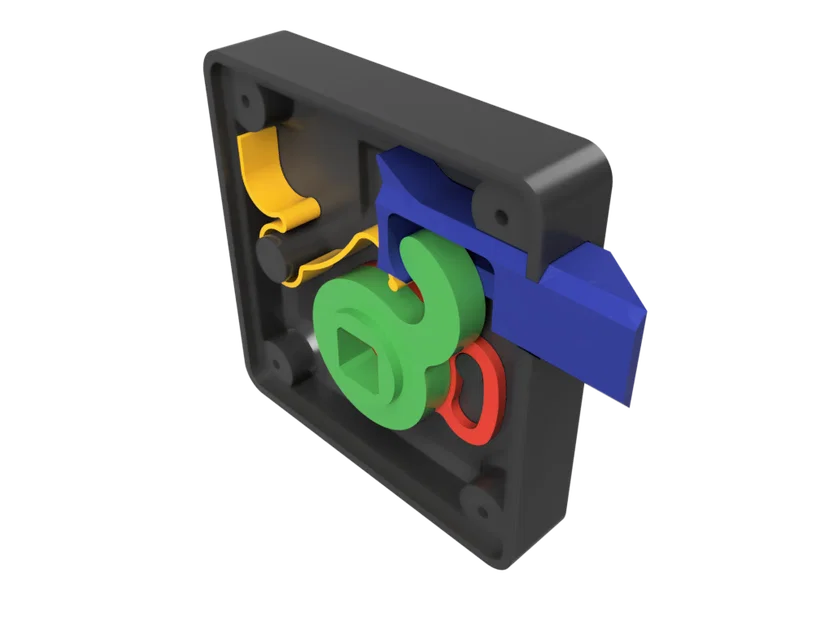

Case 2 - Lắp latch và latch spring

Parts

Qty

Case 2

Vỏ này dùng cho cơ cấu latch. Ngàm nhỏ ở rãnh phía trên dùng để đẩy latch. Ngàm nhỏ phía dưới dùng để giới hạn hành trình. Ngàm lớn hơn dùng làm trục/pivot cho latch spring.

1

Cover 2

Nắp này giữ cố định stroke disk và cơ cấu latch với nhau. Rãnh trên nắp có nhiệm vụ dẫn động latch.

1

Stroke Disk 2

Chi tiết này dùng để giới hạn hành trình tay nắm 30° và tránh làm gãy lò xo, đồng thời tránh cho latch chạy quá hành trình.

Cẩn thận đừng nhầm với Stroke Disk 1. Hai chi tiết thiết kế tương tự nhưng Disk 2 sẽ không lắp vừa trên Case 1.

1

Action Disk

Chi tiết này dùng để chuyển chuyển động quay từ tay nắm thành chuyển động tịnh tiến của latch.

1

Latch

Latch là chi tiết duy nhất cần một ít support.

1

Latch Spring

Lò xo này giúp latch trả về vị trí khóa.

1

Các chi tiết in khác

Parts

Qty

Handle

Có thể in cùng một mẫu tay nắm 2 lần và dùng cho cả hai bên.

2

Square Shaft

Kích thước shaft phụ thuộc độ dày cửa. Có nhiều kích thước shaft để tải về cho cửa dày 8, 9, 10, 12, 14, 16, 18 mm.

1

Vật tư (Consumables)

Name

Qty

Wood screw flat head ∅3

Chiều dài vít phụ thuộc độ dày cửa.

• Cửa dày 8, 9, 10, 12 mm: dùng wood screw flat head ∅3 - 35
• Cửa dày 14, 16, 18 mm: dùng wood screw flat head ∅3 - 40

4

Wood screw flat head ∅2.5 - 20

Các vít này dùng để cố định tay nắm với shaft.

2

Hướng dẫn in

Khuyến nghị in bằng PETG với nozzle 0.4, nhưng đa số chi tiết cũng in ổn bằng PLA. Riêng 2 lò xo thì nhớ in PETG, vì PLA sẽ quá giòn.

Tất cả chi tiết trừ latch đều có thể in không cần support. Latch sẽ cần một ít support cho phần đuôi.

Case 1

In với mặt trước úp xuống build plate, không cần support.

Cover 1

In với bề mặt ngoài úp xuống build plate.

Stroke Disk 1

In với mặt phẳng lớn hơn úp xuống build plate. Không có yêu cầu gì đặc biệt. Sau khi in xong, nhớ đừng nhầm với Stroke Disk 2. Hai chi tiết thiết kế tương tự nhưng Disk 1 sẽ không lắp vừa trên Case 2.

Spiral Spring

Dùng PETG để in, PLA sẽ quá giòn. In với mặt phẳng lớn hơn úp xuống build plate. Đảm bảo phần spiral được in chỉ bằng perimeters (đường thẳng, không phải infill). Khuyến nghị tăng số perimeters lên 4 để phần nối giữa spiral và thân chắc đẹp.

Case 2

In với mặt trước úp xuống build plate, không cần support.

Cover 2

In với bề mặt ngoài úp xuống build plate. Nắp này không có lug, nhưng canh hướng theo phần vát (chamfer) của rãnh dẫn latch để đặt đúng chiều.

Stroke Disk 2

In với mặt phẳng lớn hơn úp xuống build plate. Không có yêu cầu gì đặc biệt. Sau khi in xong, nhớ đừng nhầm với Stroke Disk 1. Hai chi tiết thiết kế tương tự nhưng Disk 2 sẽ không lắp vừa trên Case 1.

Action Disk

In với mặt phẳng lớn hơn úp xuống build plate. Không có yêu cầu gì đặc biệt.

Latch

Khuyến nghị in với mặt có rãnh úp xuống build plate. Chi tiết này vẫn cần một ít support ở phần đuôi.

Latch Spring

Dùng PETG để in, PLA sẽ quá giòn. In nằm trên bất kỳ mặt bên nào. Khuyến nghị in bằng spiral vase mode hoặc ít nhất đảm bảo in perimeter only, không infill, không top/bottom.

Handle

Cần in 2 tay nắm, cùng một mẫu có thể lắp đảo chiều. In với mặt trước úp xuống build plate, không cần support. Giữ infill nhẹ vì spiral spring không tạo lực hồi về quá lớn. Tác giả dùng 15% Gyroid infill.

Shaft

Nhớ chọn đúng chiều dài shaft; kích thước ghi trên tên file chính là độ dày cửa. In nằm nghiêng theo cạnh, để lỗ bắt vít nằm phía trên/dưới.

Lắp ráp

Khoan

1. Tải file Door Latch Drilling Jig.pdf và in đúng kích thước thực (100%).
2. Kiểm tra lại vài kích thước trước khi khoan để đảm bảo bản in đúng tỉ lệ 1:1.
3. Cắt bản vẽ và dán/áp lên cửa để canh vị trí latch.
4. Khoan
   1. x4 lỗ ∅4 mm.
   2. x1 lỗ ∅18 mm. Nếu không có mũi ∅18 thì cỡ 16 đến 20 đều dùng ổn.

Case 1

1. Gắn Stroke Disk 1 vào vị trí trục/pivot trên Case 1.

2. Gắn Spiral Spring vào vị trí trục/pivot trên Cover 1 và móc đầu lò xo vòng quanh lug.

3. Đậy Case 1 bằng Cover 1 cẩn thận, đảm bảo các chi tiết vẫn nằm đúng vị trí.
4. Luồn Square Shaft từ phía cover xuyên vào Spiral Spring, xoay shaft khoảng 45° để nạp lực lò xo rồi đưa shaft vào Stroke Disk 1.

Case 2

1. Gắn Stroke Disk 2 vào vị trí trục/pivot trên Case 2.

2. Đưa latch vào đúng rãnh trượt.

3. Gắn Latch Spring vào lug của nó và nạp lực lò xo tỳ lên đuôi latch.

4. Gắn Action Disk vào vị trí trục/pivot trên Cover 2

5. Đậy Case 2 bằng Cover 2 cẩn thận, đảm bảo các chi tiết vẫn nằm đúng vị trí.
6. Luồn Case 2 vào Square Shaft và ép sát vào cửa. Có thể cần xoay nhẹ shaft để canh cho khớp hết các chi tiết.

Lắp hoàn thiện

1. Bắt x4 vít flat head ∅3 mm để siết chặt hai cụm ở hai bên cửa.
2. Lắp hai tay nắm và siết bằng vít flat head ∅2.5 - 20.
