Gá lắp Blower Fan cho CR-10 Smart

Lưu ý: Có bản model cập nhật ở !

Vấn đề lớn của hầu như mọi máy in Creality là quạt làm mát chi tiết (part cooling) quá nhỏ. Nó không đủ mạnh để tạo luồng gió cho phép bạn đẩy tốc độ in vượt quá 50 mm/s, đơn giản vì làm mát sẽ “đuối” ở những vùng quan trọng như overhang.

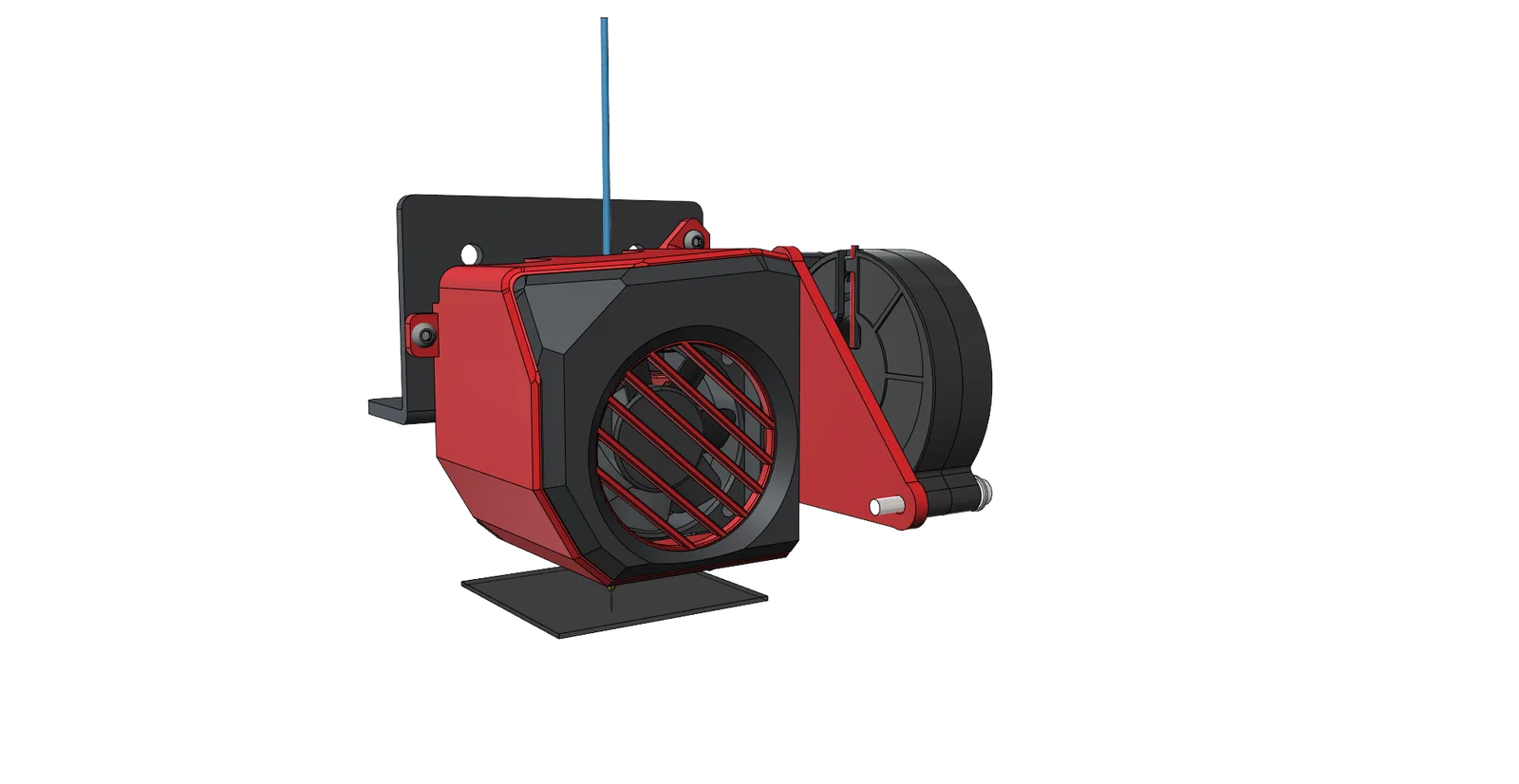

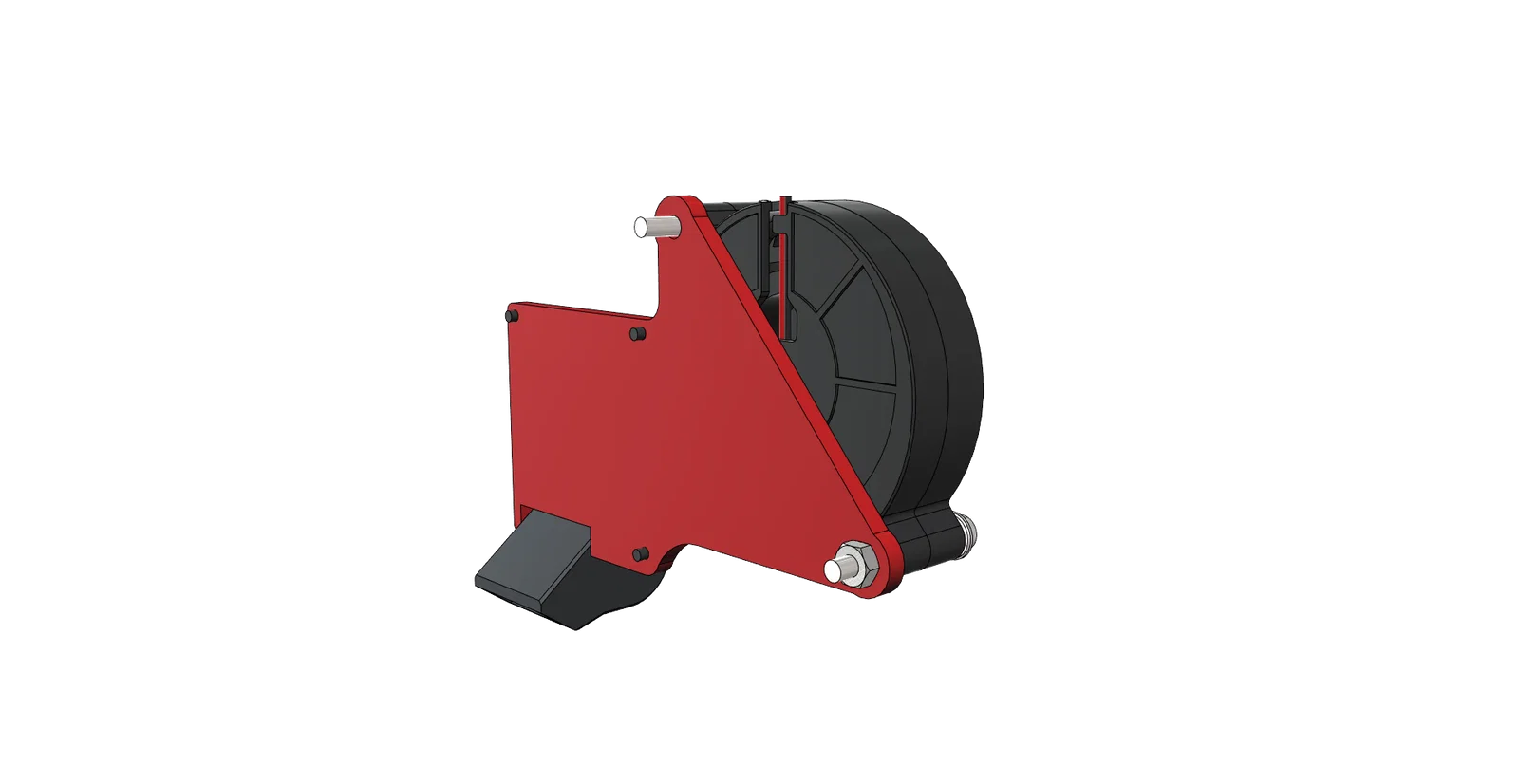

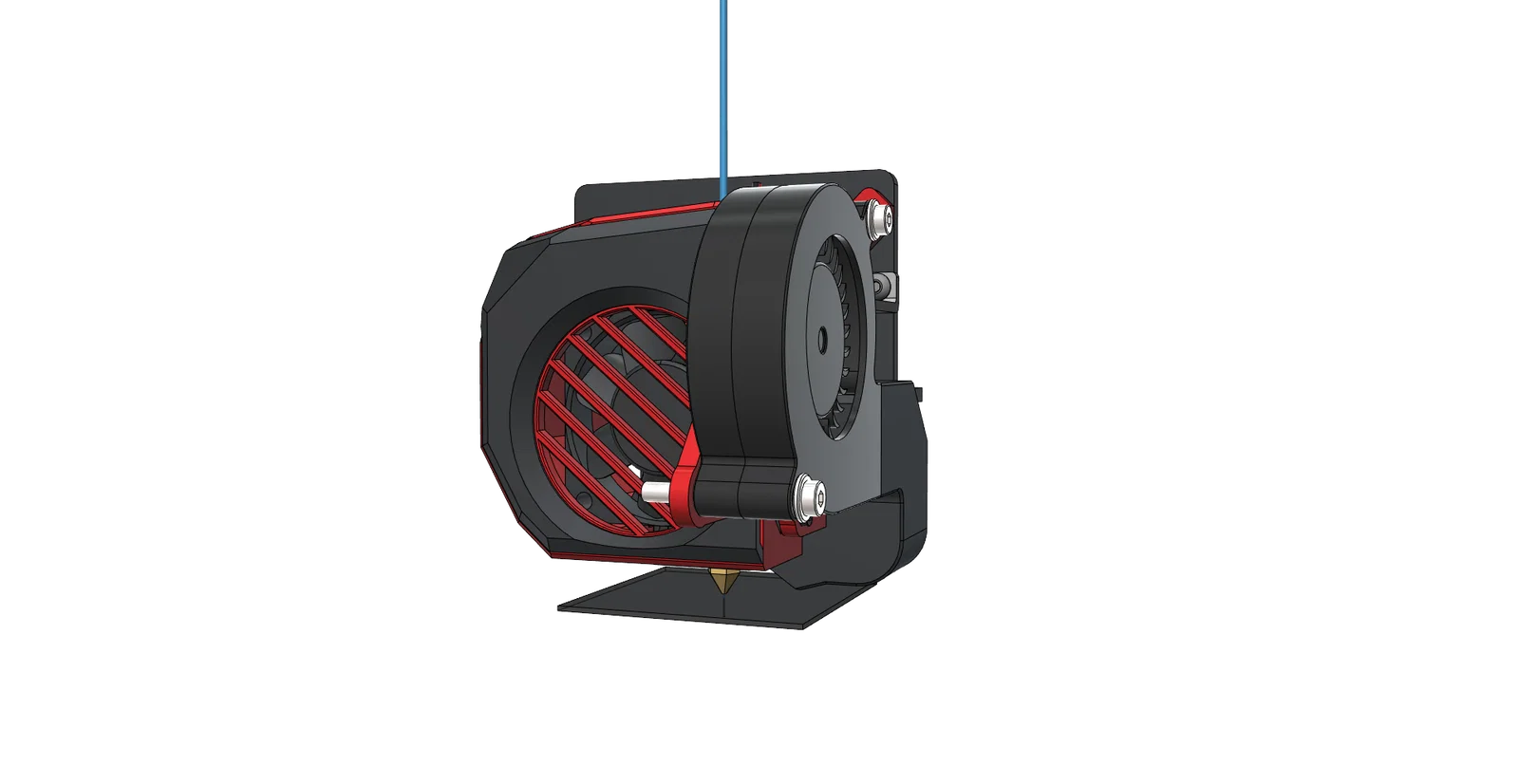

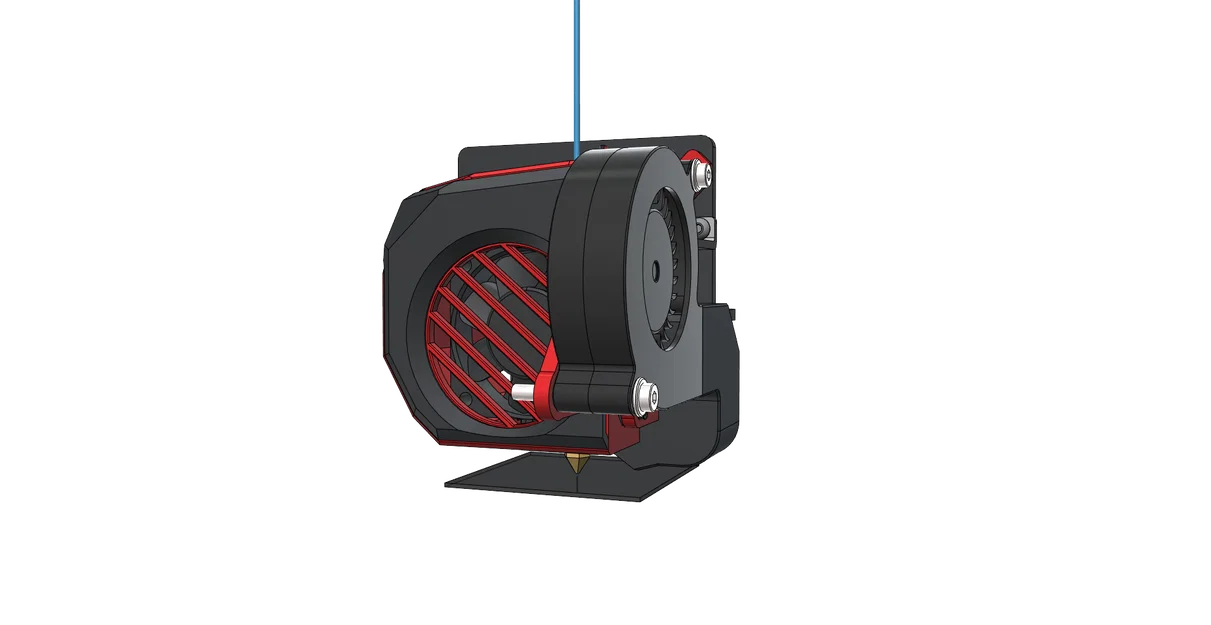

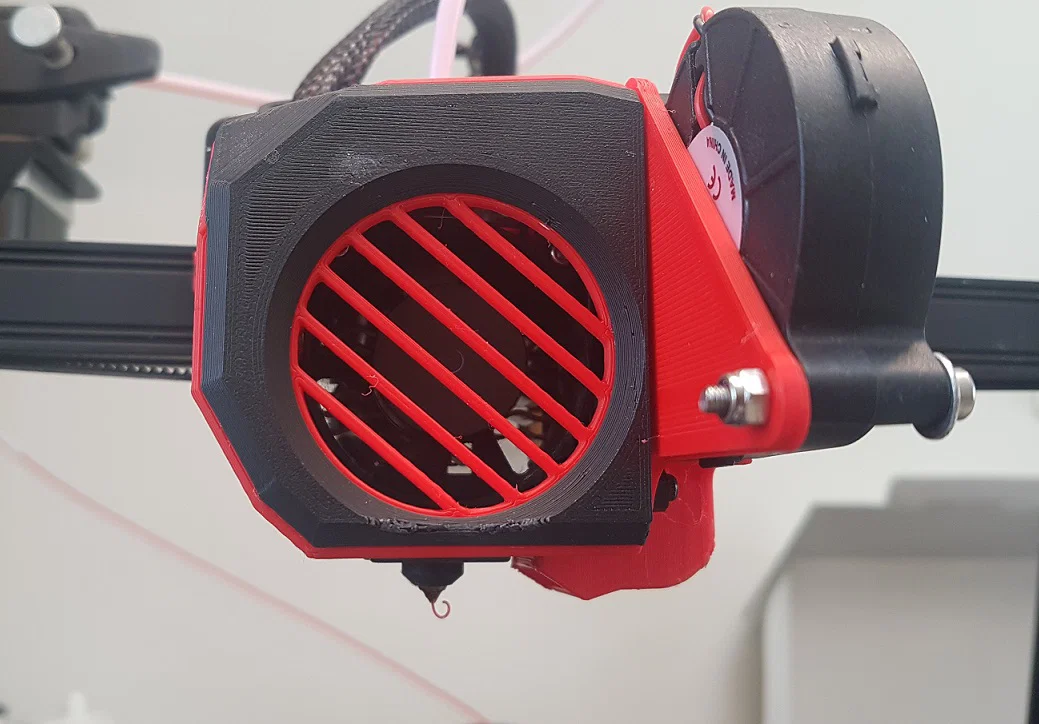

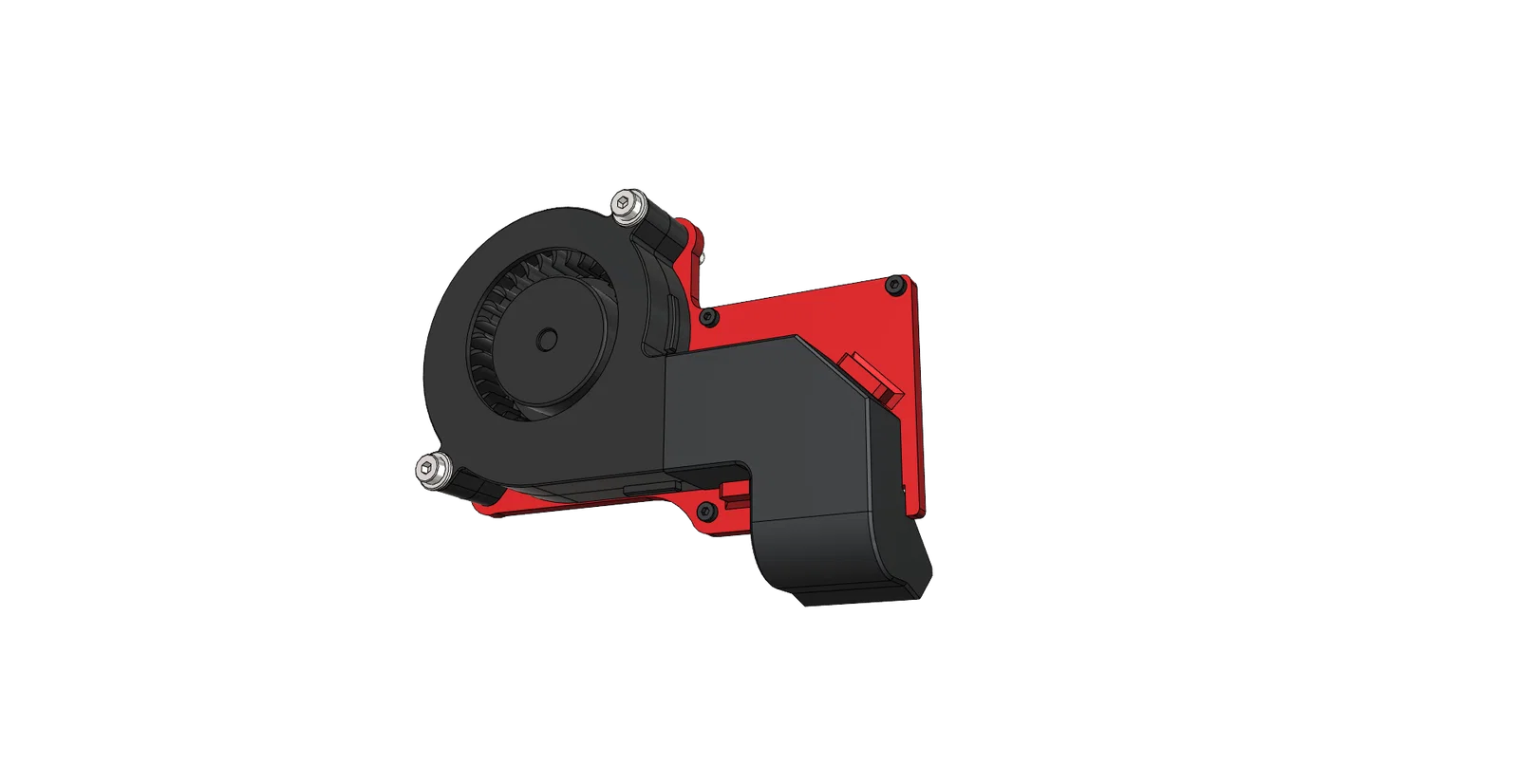

Vì vậy, mình thiết kế bản mod này để thay quạt blower zin bằng quạt 5015 radial fan, cho luồng gió tốt hơn hẳn. Thực tế, tốc độ in 100 mm/s ngay cả khi để 80% fan vẫn có thể đạt được khá dễ.

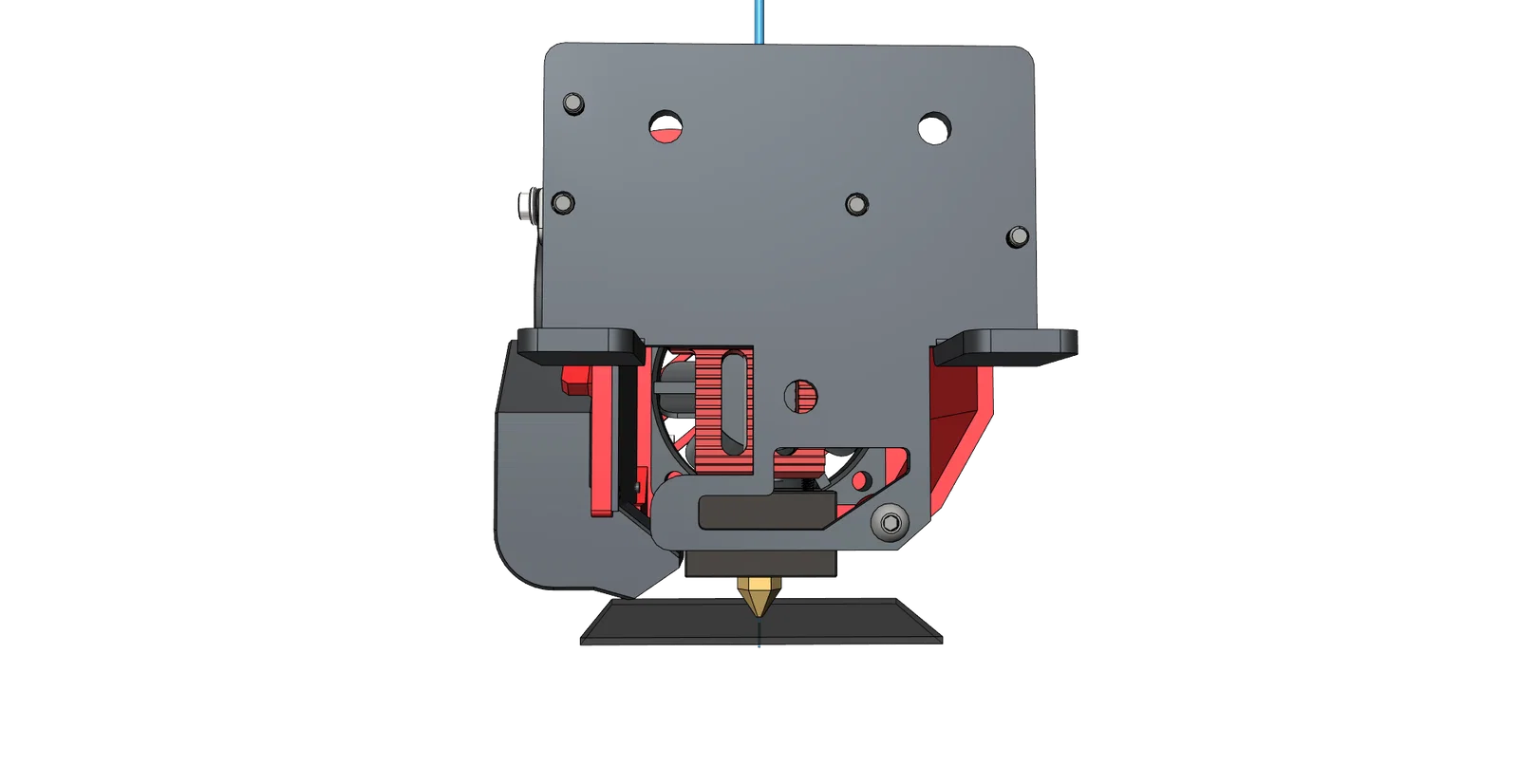

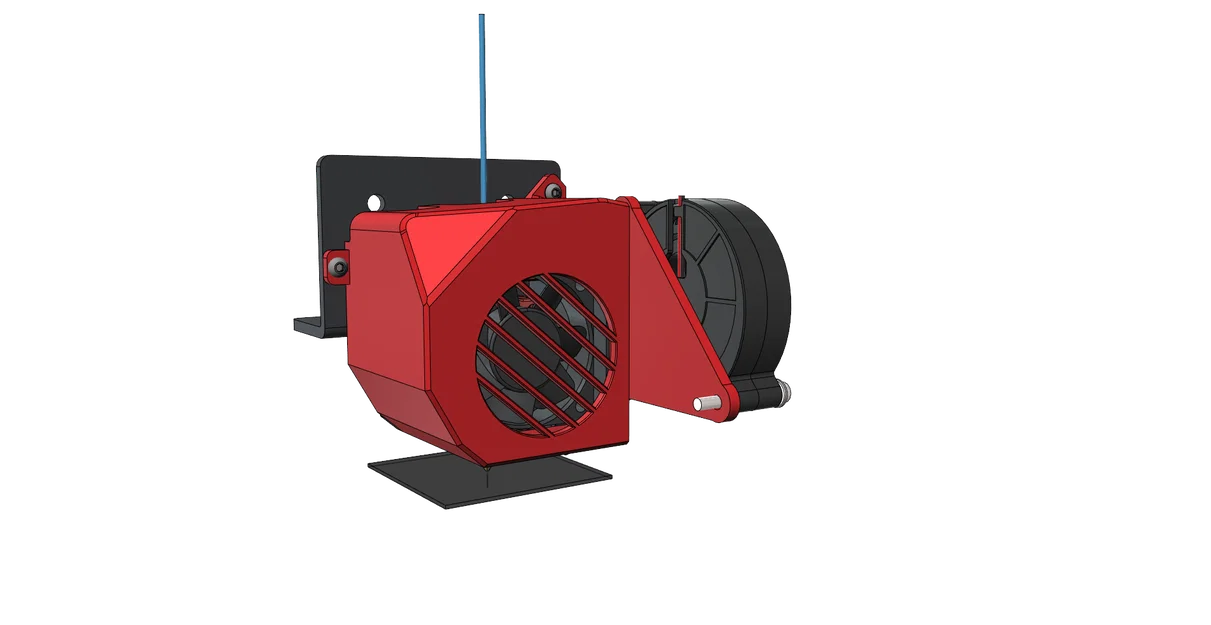

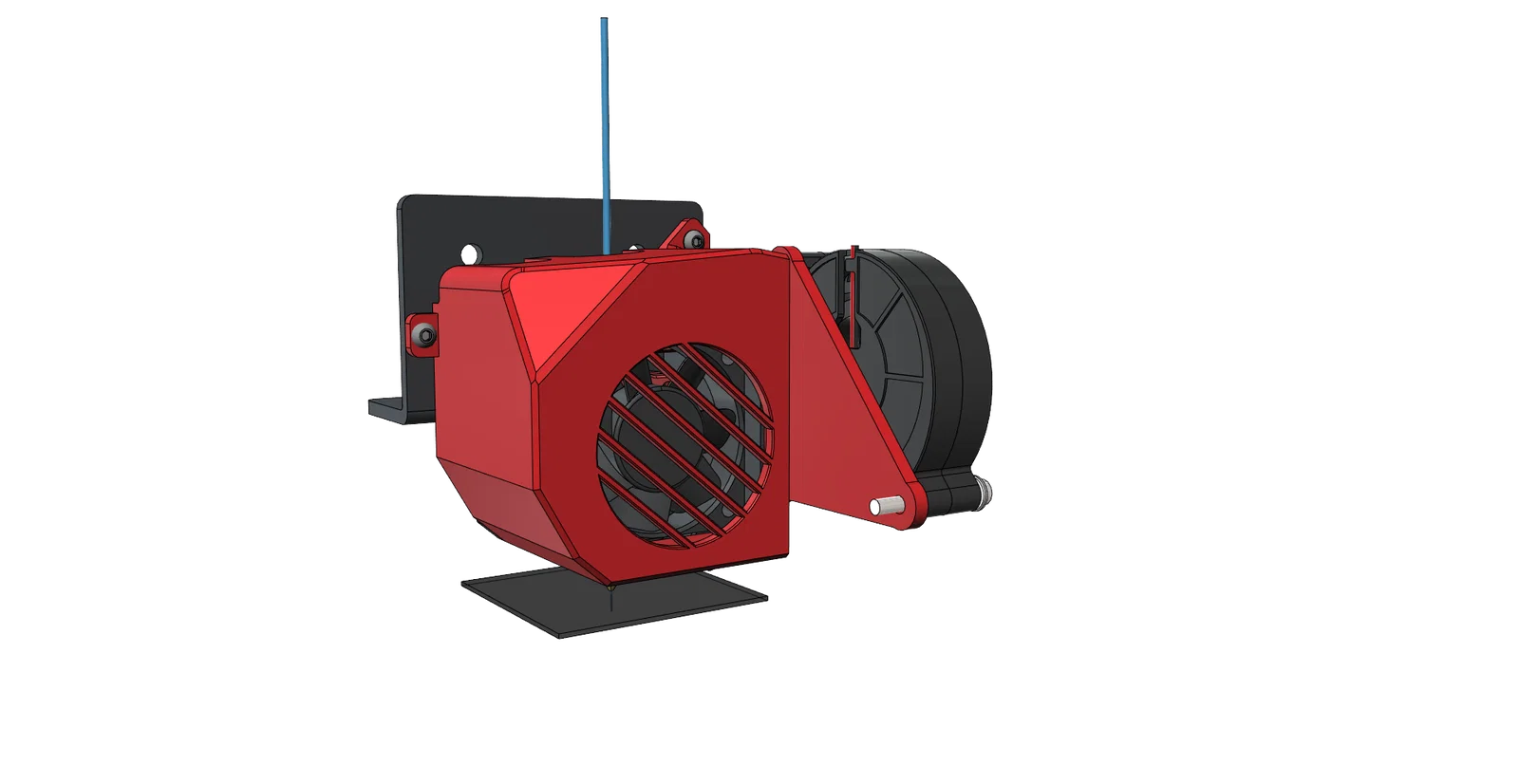

Do ốp che hotend (hotend shroud) zin sẽ không còn vừa nữa, mình cũng làm luôn một bản thay thế. Bạn có thể dùng kèm miếng decor hoặc không cần cũng được.

BOM

Bạn sẽ cần các món sau:

• 1 x 5015 radial fan (blower fan)
• 2 x M3 heat set inserts
• 2 x M3 washers
• 2 x M3x25 bolts
• 1 x Nyloc nut M3
• 1 x JST SMR-02V-B (không bắt buộc nhưng khuyến nghị)

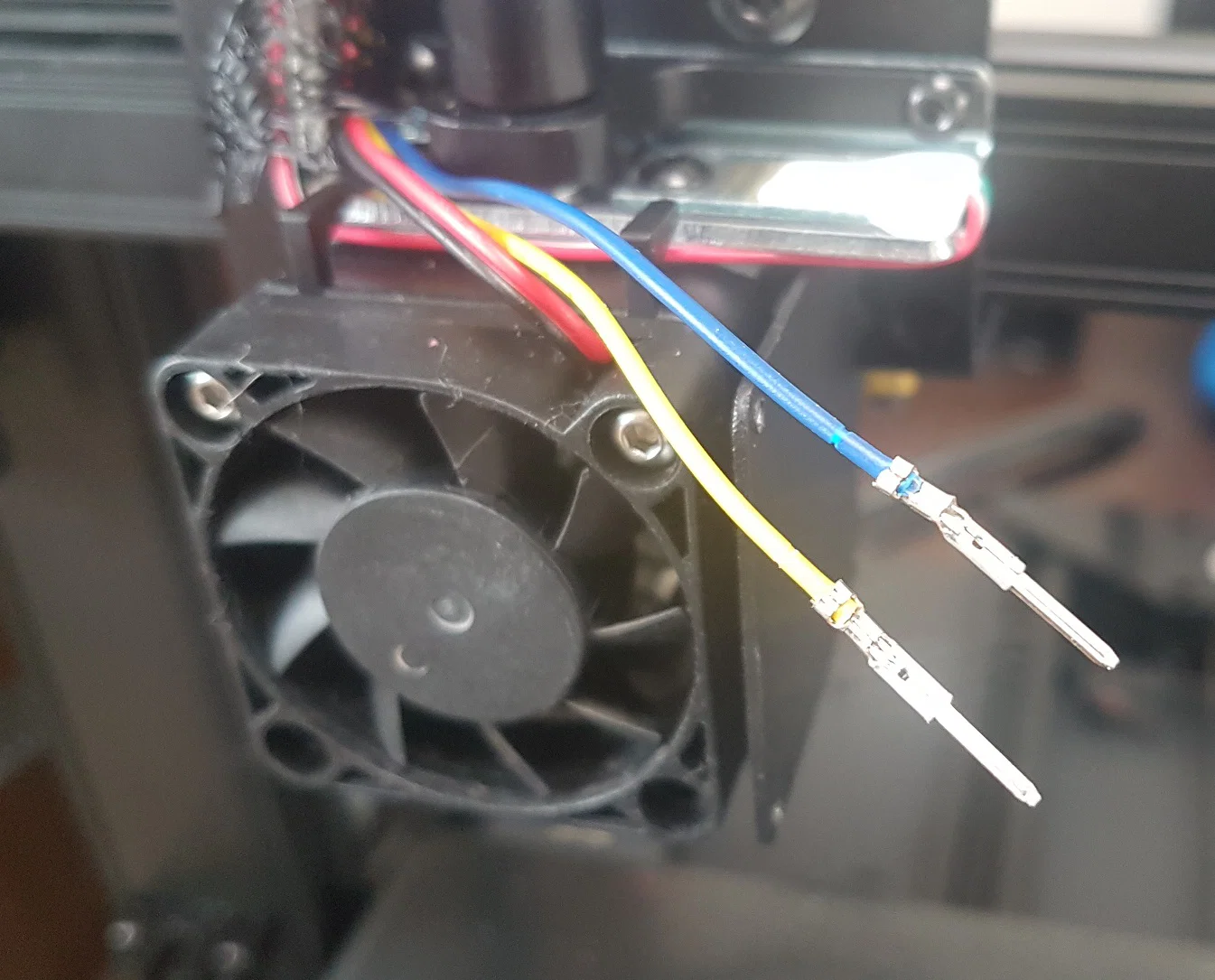

• 2 x crimping contacts BYM-001T-P0.6 (cho SMR-02V)
• 1/2 x JST SMP-02V-BC (không bắt buộc nhưng khuyến nghị)
• 2/4 x crimping contacts BHF-001T-0.8BS (cho SMP-02V)
• một cây kìm bấm cos đủ tốt (ví dụ SN-01BM)

Với JST SMP-02V-BC: bạn chỉ cần 1 cái để thay quạt part cooling, nhưng sẽ cần 2 cái nếu bạn định làm lại (refurbish) quạt zin. Phần cos bấm (crimping contacts) cũng tương tự.

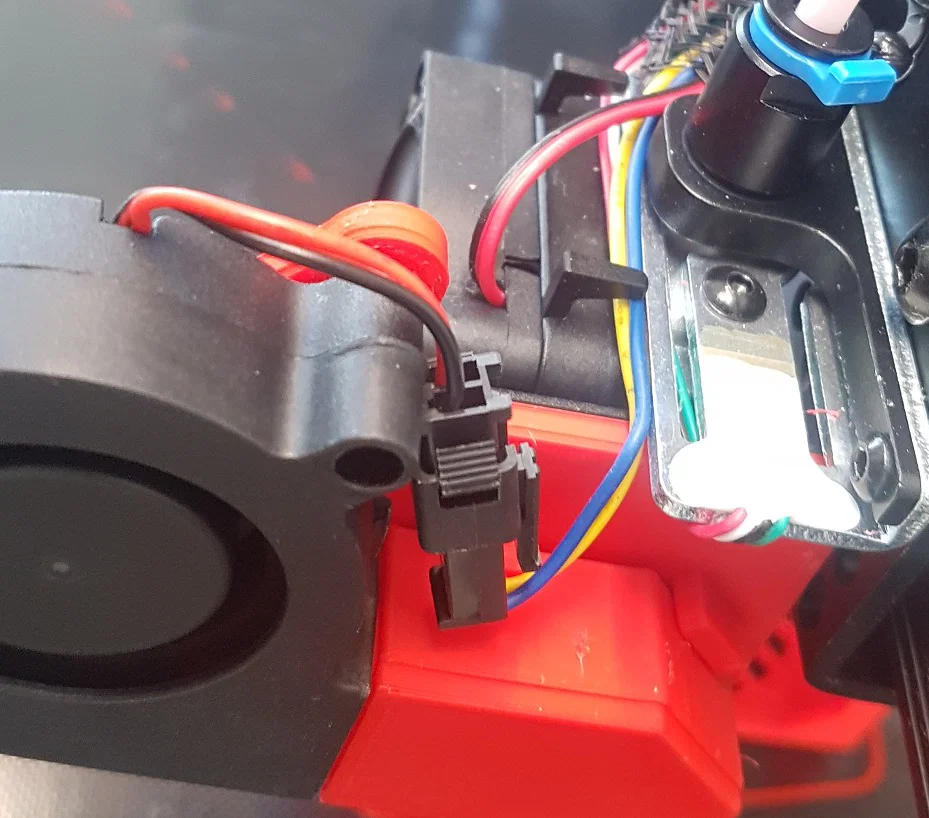

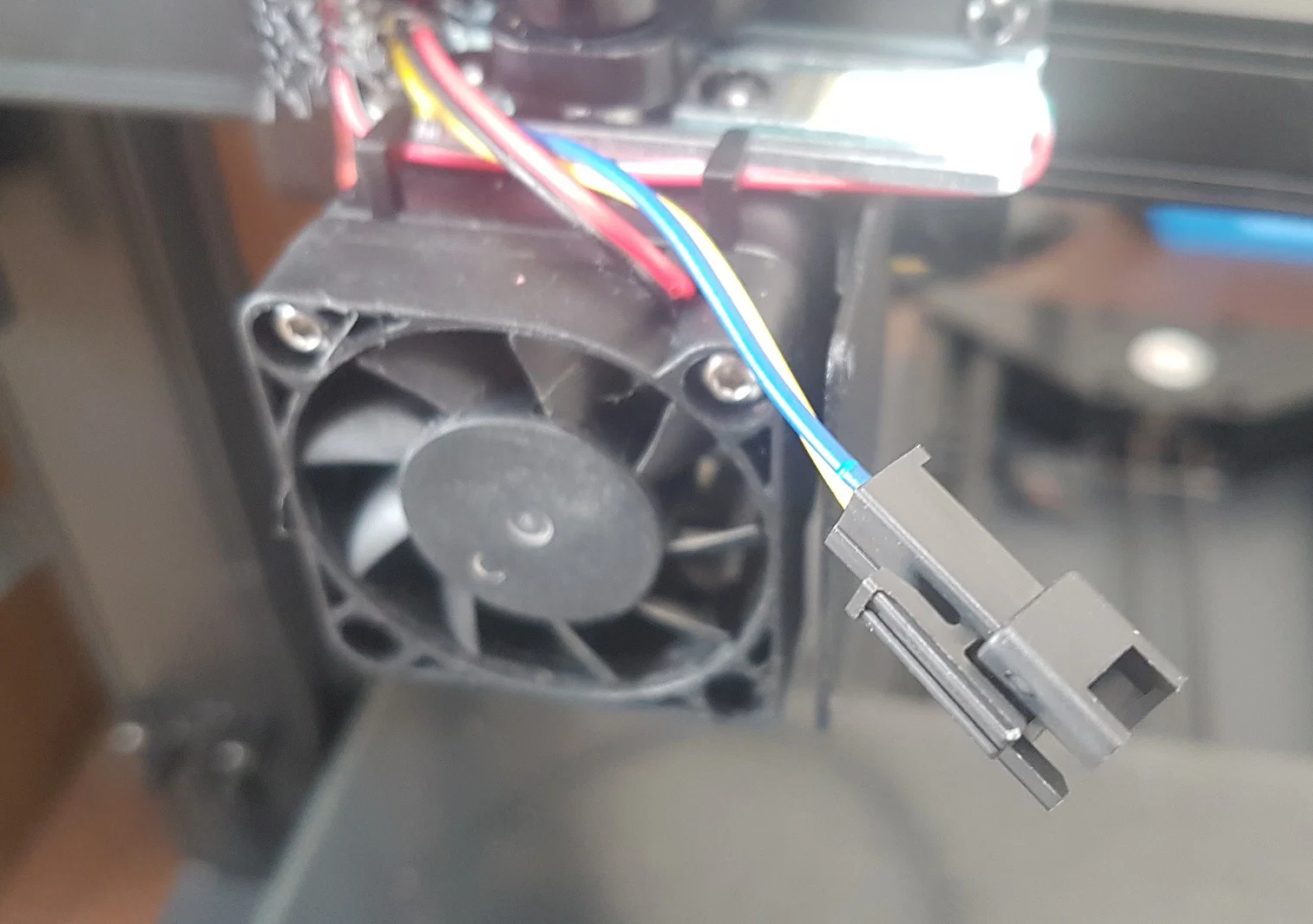

SMR-02V-B (phần dài hơn) sẽ gắn vào dây của máy in, còn SMP-02V-BC (phần ngắn hơn) sẽ gắn vào quạt.

Nhớ đừng đấu nhầm dây khi ráp các đầu JST!

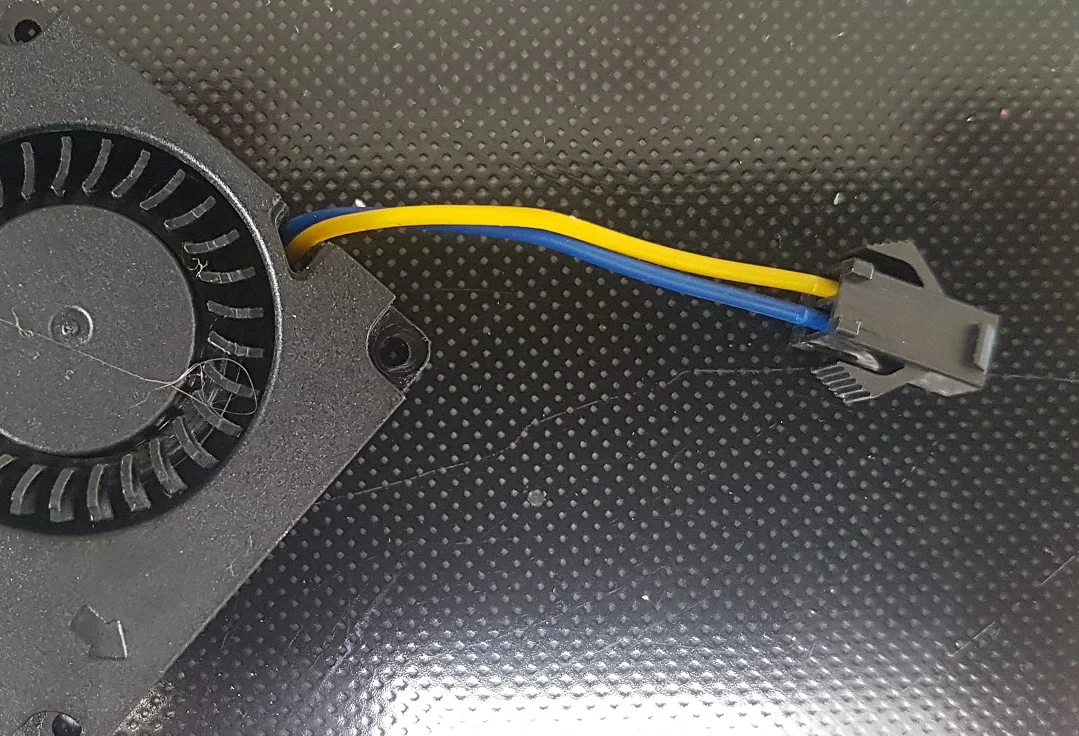

Dây màu vàng là +24V và dây màu xanh dương là GND. Tương tự, dây vàng từ máy in sẽ nối với dây đỏ của blower fan, dây xanh dương nối với dây đen. Lỡ đấu lộn là nổ quạt blower luôn.

Gợi ý in:

Khi in phần ống gió (duct), bạn cần đặt Paint-On supports ở miệng vào của duct như hình bên dưới. Làm vậy máy sẽ bridge khu vực này sạch hơn và bạn cũng gỡ support ra dễ.
