Giá đỡ laptop 13"–15" kèm khay giấy A4

Đa số laptop stand trên mạng là cho laptop 13". Mấy mẫu khác thì lại quá bự so với khổ bàn in của Ender 3 của mình. Vì vậy mình thiết kế cái laptop stand này dạng tách rời nhiều phần để vừa với khổ bàn in Ender 3 V2.

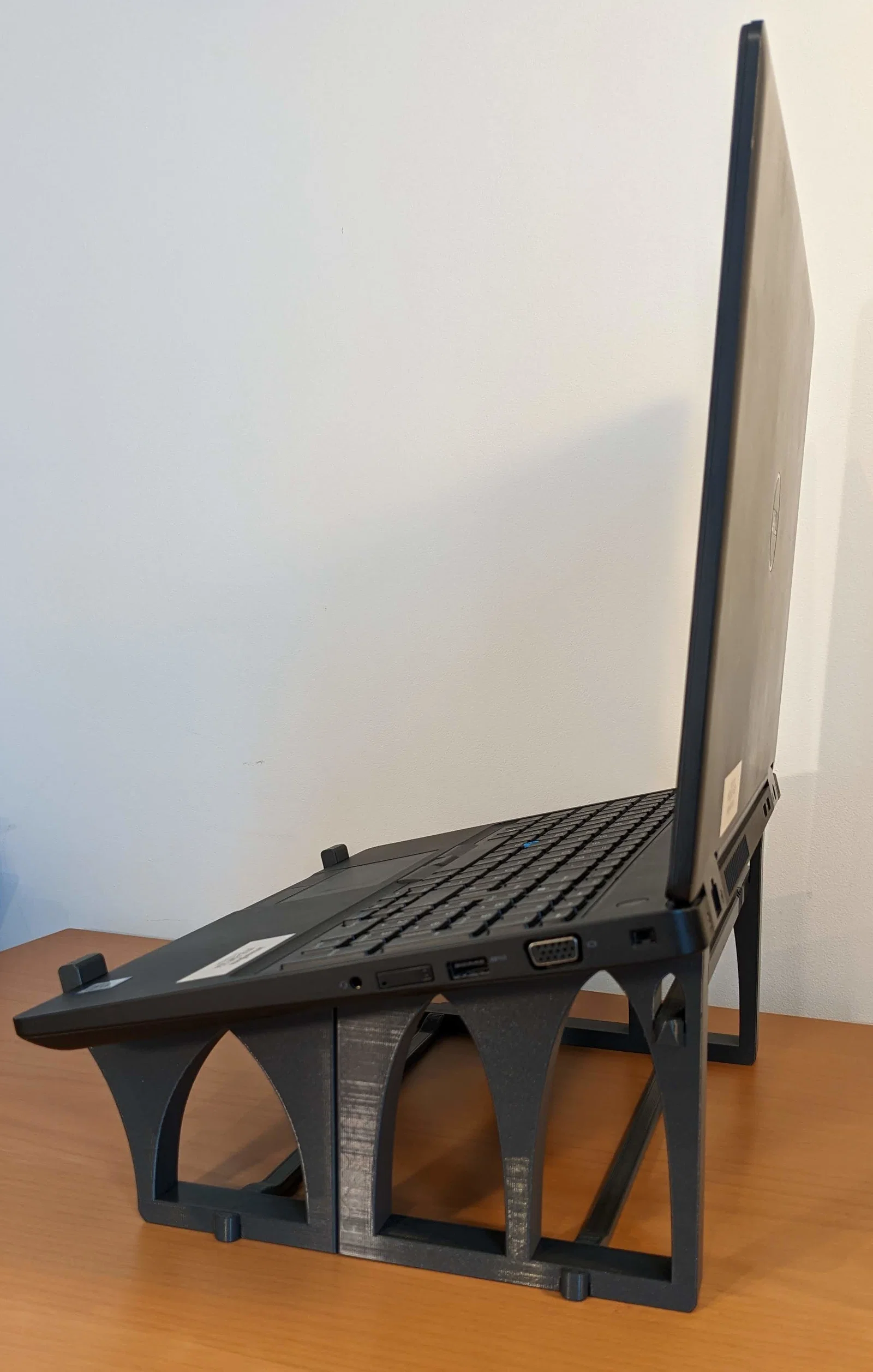

Mình làm laptop stand này để nâng laptop (kèm webcam) lên khoảng 14cm cho ngang tầm với màn hình rời.

Một tờ DIN A4 có thể để lọt giữa hai thanh đỡ ngang để bàn làm việc gọn gàng hơn.

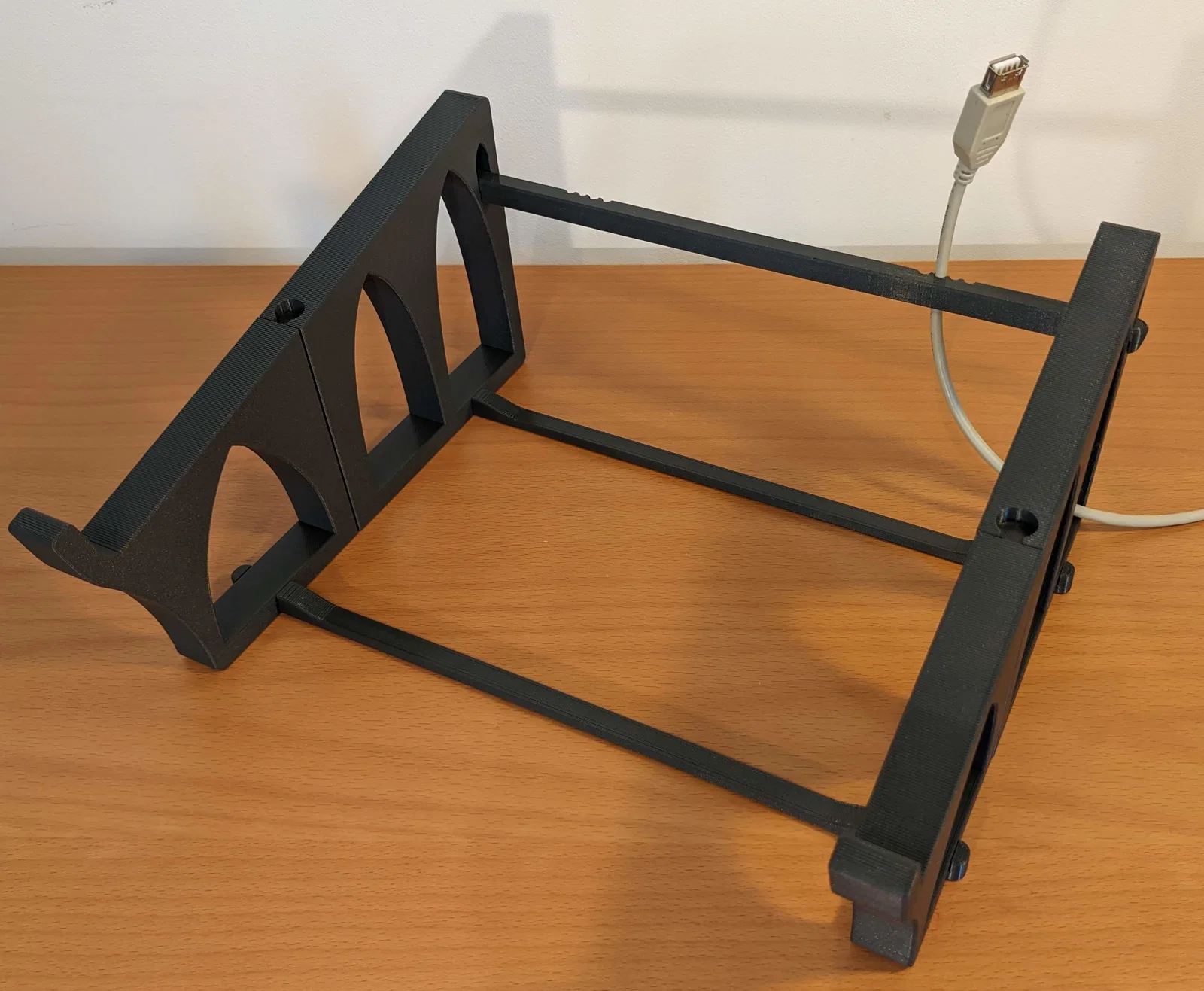

Các mộng trượt (dovetail) bo tròn của phần dựng đứng trượt vào nhau như miếng ghép puzzle. Hai thanh ngang sẽ giúp cố định/giằng cho chắc.

Cập nhật 2022-11

Phần trước của laptop stand được bo góc mượt hơn và khe hở ở cơ cấu khóa kiểu puzzle được giảm lại.

Các lỗ trên thanh trên cùng được chỉnh kích thước để kẹp dây cáp chắc hơn.

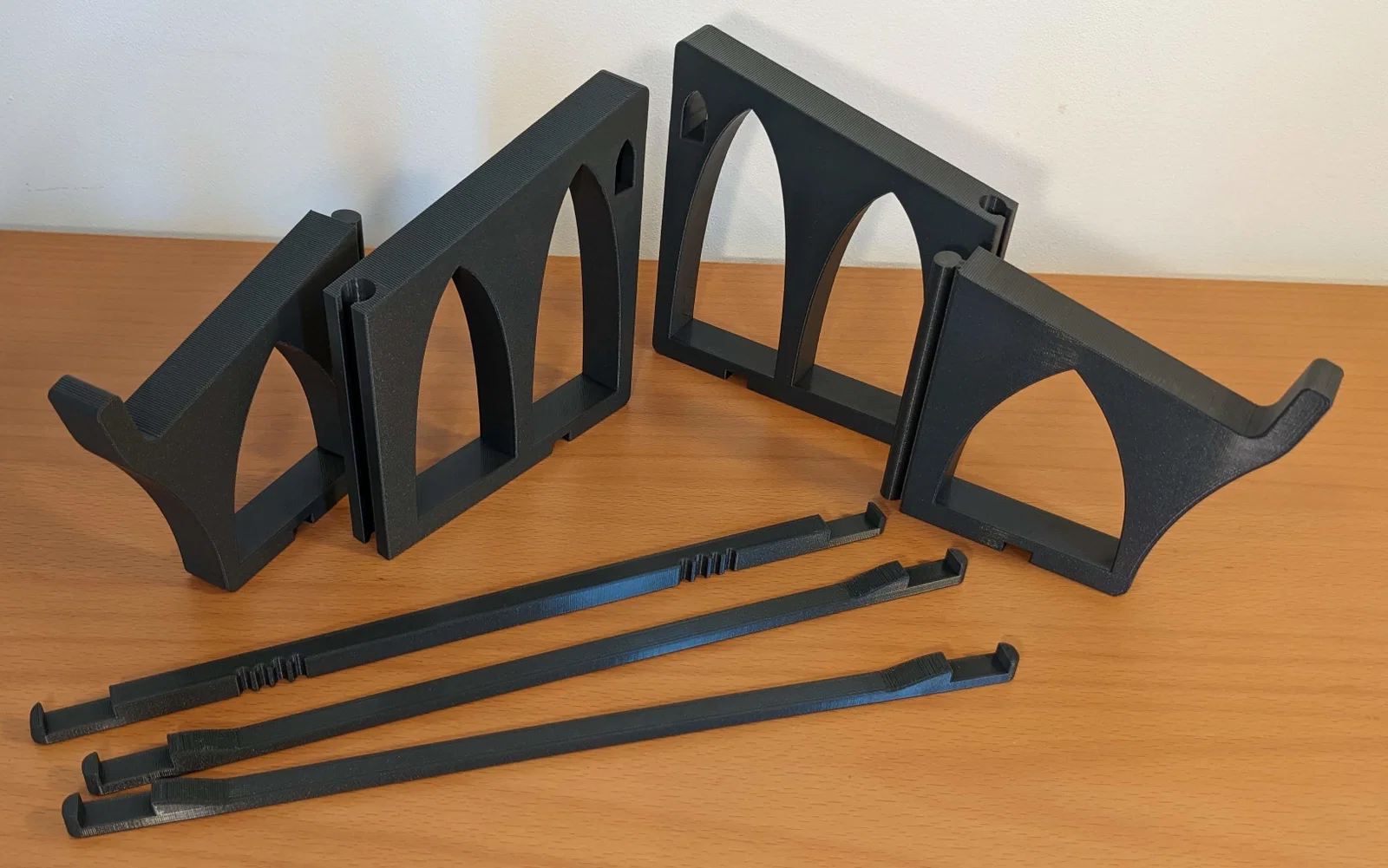

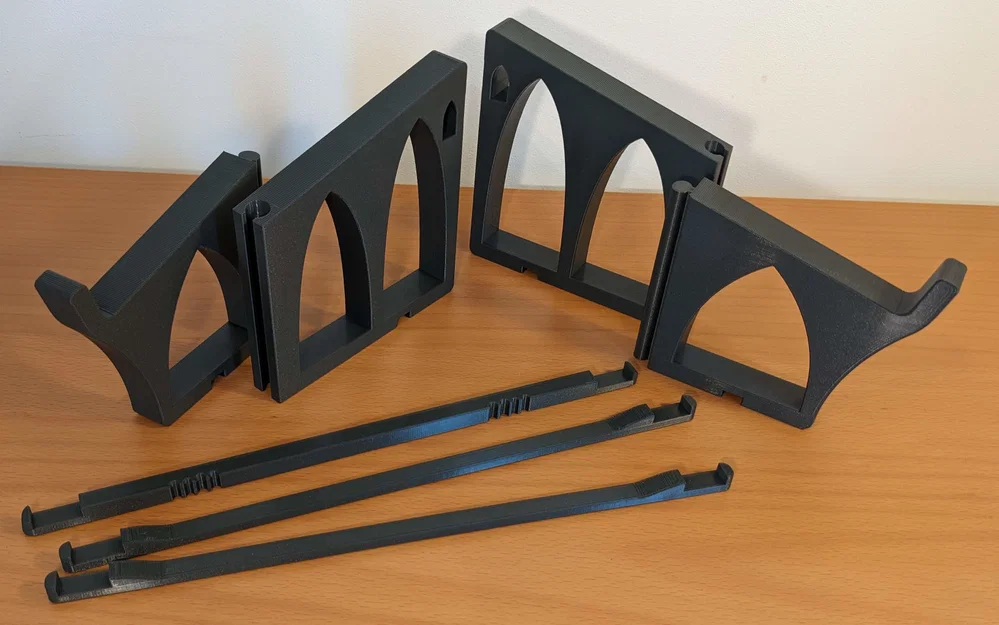

Tổng quan các bộ phận

Có ba phiên bản: V4, V5 và 2022. Nhìn chung các phần tương thích với nhau, và bên dưới chỉ hiển thị các phần liên quan:

Phần trước

LaptopStand22_Front: Đây là phiên bản mới nhất của phần trước. Bề mặt/đường nét mượt hơn các bản cũ. V4 và V5 không có thêm chức năng gì nên mình đã xóa.

Thiết kế lấy cảm hứng giống cửa sổ nhà thờ Gothic để có thể in dựng đứng mà không cần support.

Phần sau

Phần sau có 2 phiên bản khác nhau. Hình minh họa ở đây là LaptopStand22_Back.

In phần sau theo hướng dựng đứng và không cần support.

Back V4

Đây là phiên bản đầu tiên của laptop stand, lúc đó laptop của mình khá bự. Mặt nghiêng để đặt laptop sâu 27cm. Mình không cập nhật bản này vì nó quá lớn so với laptop hiện tại của mình. Tuy nhiên nó vẫn tương thích với các phần mới.

LaptopStand22_Back

Phiên bản này phù hợp hơn với laptop 13" nhỏ hơn: khi ghép cả hai phần lại, mặt nghiêng để đặt laptop có độ sâu 24cm.

Mình đã xóa bản V5 của phần sau vì mình bỏ các “móc” không cần thiết phía sau. Ngoài ra không có thay đổi lớn.

Thanh giằng dưới

Bạn cần 2 thanh ở phía dưới. Trong hình là LaptopStand22_BeamDown.

BeamDown_V4

Thiết kế gốc với bề rộng lọt lòng giữa hai trụ đỡ là 21,5cm.

LaptopStand22_BeamDown

Thanh này tạo thêm khoảng trống giữa hai phần dựng đứng. Tờ DIN A4 để vào dễ hơn nhiều: bề rộng lọt lòng 25cm.

Bạn cần tắt skirt để in chéo chi tiết này trên Ender 3.

Thanh giằng trên

Trong hình là LaptopStand22_BeamTop.

BeamUp_V4

Thanh này tương ứng với BeamDown_V4 với khoảng cách giữa hai trụ là 21,5cm.

LaptopStand22_BeamTop

Thanh trên này tương ứng với LaptopStand22_BeamDown. So với V4, các lỗ được chỉnh kích thước để kẹp một số dây cáp chắc hơn.

Bạn cần tắt skirt để in chéo chi tiết này trên Ender 3.

Thiết lập in (Print Settings)

Máy in (Printer) Creality Ender 3 V2

Supports: Không

Resolution: 0.2

Infill: 10%

Filament: Material4Print PLA Anthrazitsilber

Mình in các phần này bằng PLA, với infill 8% cho các phần lớn và 10%–15% cho các thanh giằng.

Sau khi in (Post-Printing)

Chỉ cần ráp các phần lại với nhau ...

Mình nhận ra độ co của filament khác nhau. Sợi màu xanh dương thì không cần dán keo, các phần bấm cái “cạch” là vô khớp.

Còn sợi màu xanh ngọc (turquoise) thì co lại chút nên các khớp hơi lỏng. Nhưng chưa cái nào bị tuột rời ra vì trọng lượng của laptop đủ để giữ mọi thứ ổn định.
