Hộp Lồng Xếp Low Poly (Low Poly Nesting Container)

Một bộ “matryoshka” các hũ/ống xoáy low-poly dạng tessellated, in được cả kiểu standard lẫn vase-mode!

Đây là thiết kế fidget art của mình. Mình làm cái này để cầm xoay nghịch hoài vẫn đã, nhìn đã mắt và chơi rất “cuốn”. Nó là sự kết hợp của: 1) design cực kỳ xịn, 2) khả năng slicing của 3D model siêu hay, 3) printing đẹp xuất sắc, và 4) materials đúng bài.

1) Very Fancy Design

Ưu tiên thiết kế của mình là tính modular. Thiết kế này cấu hình được nhiều kích thước, và từng chi tiết nhỏ đều có thể chỉnh sửa/ tối ưu!

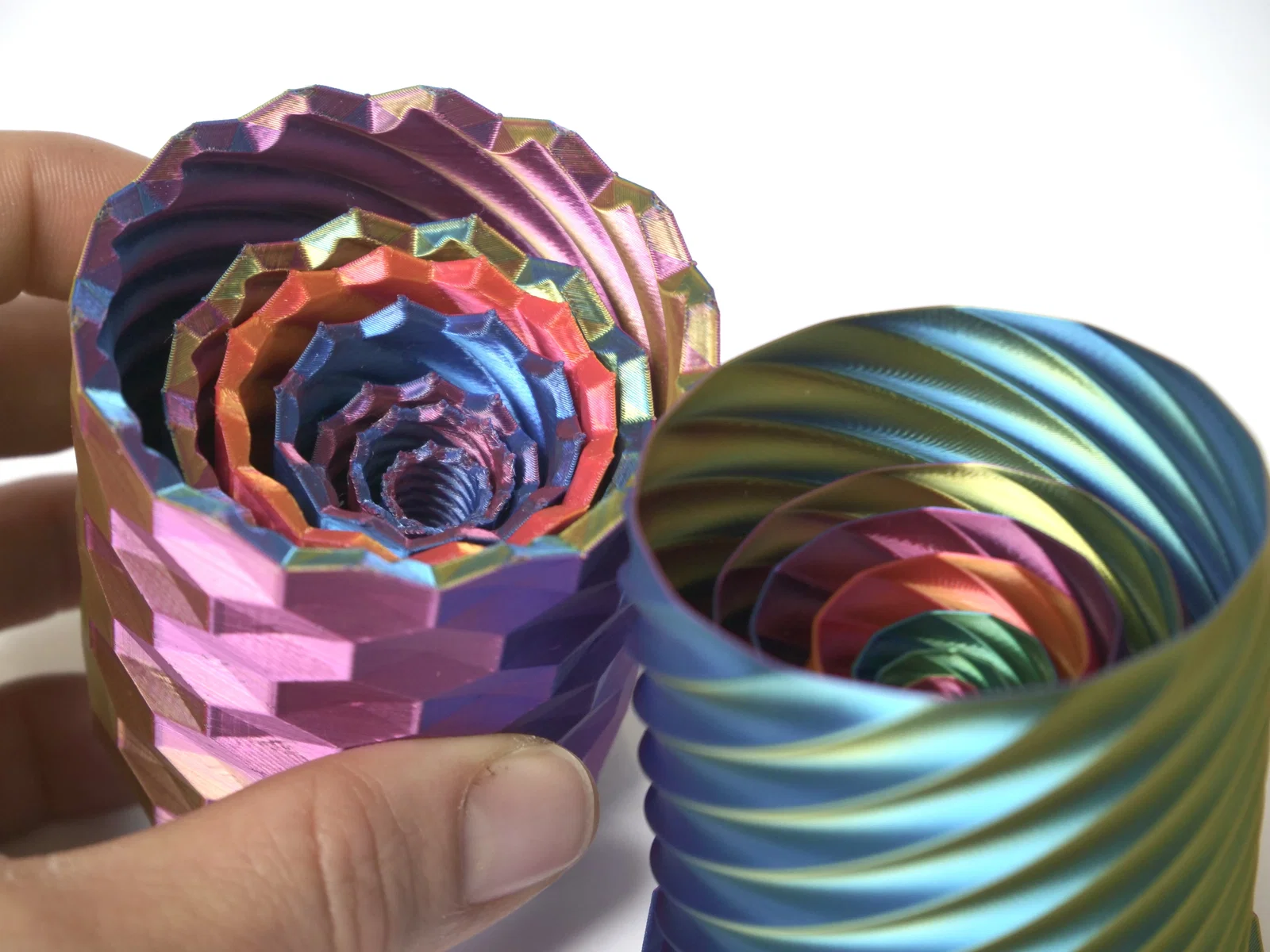

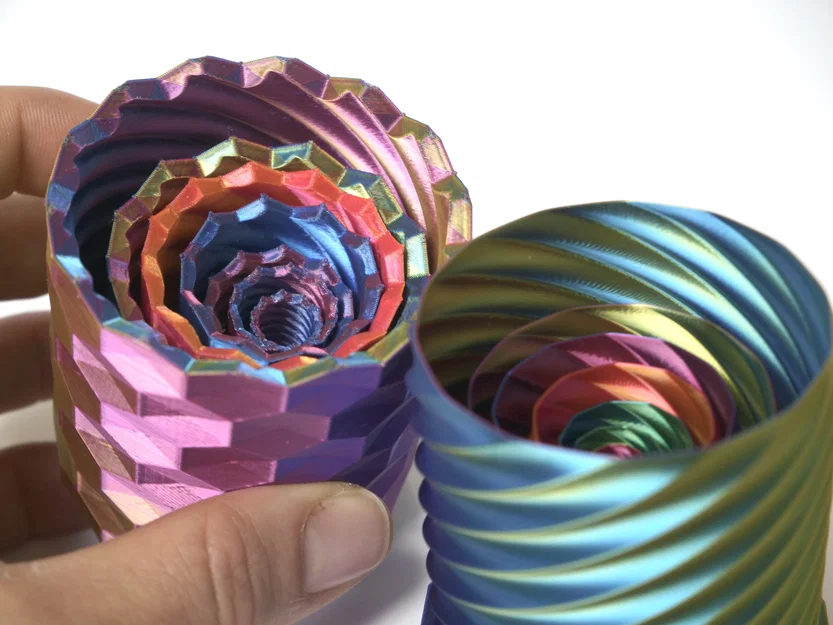

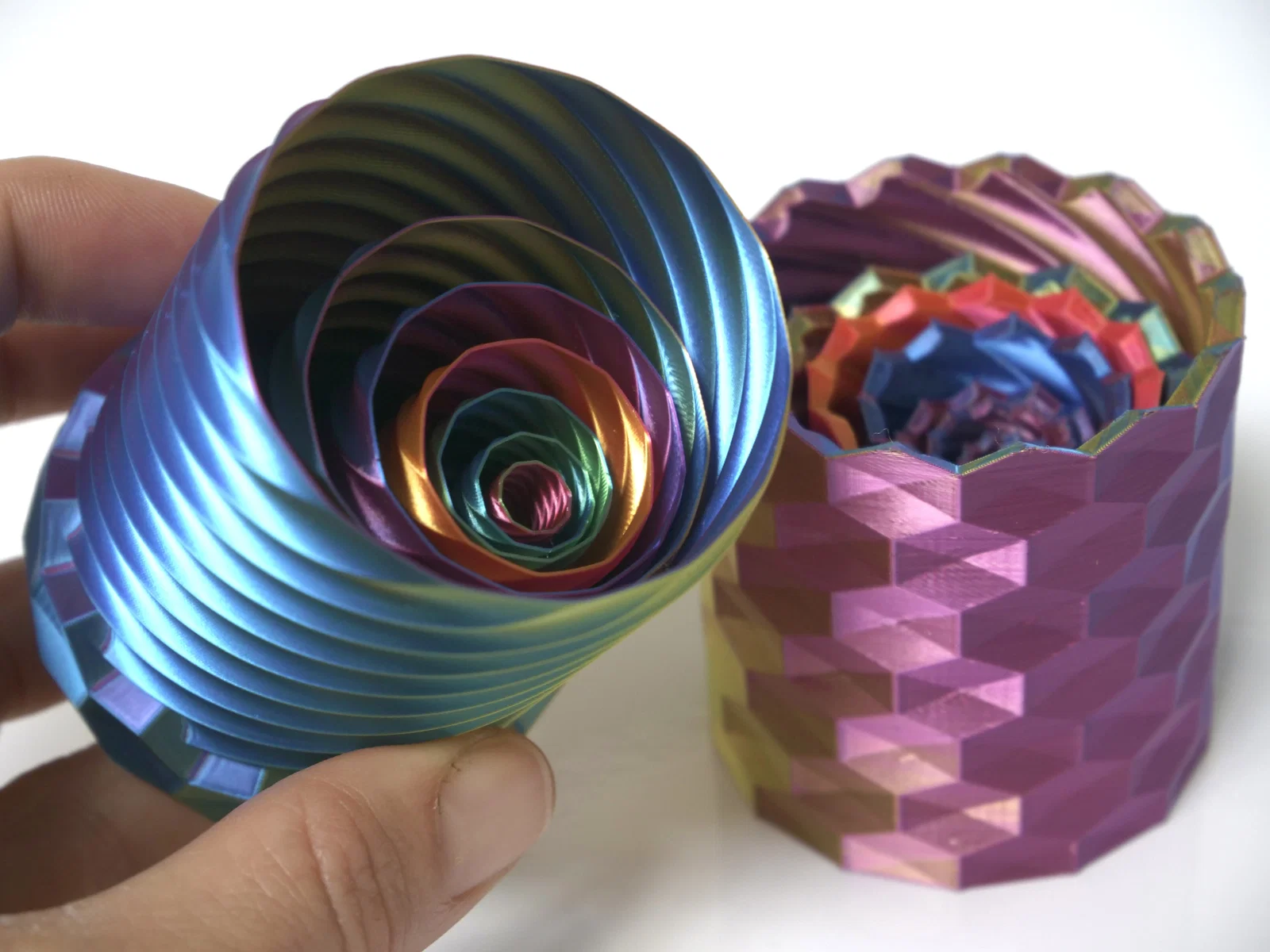

Mình thiết kế một hoa văn outer low-poly 3D dạng tessellated, lấy cảm hứng từ pattern 2D trên ốp điện thoại của một người bạn. Thiết kế của mình làm sao để ren (threads) ăn khớp hoàn hảo với pattern—nhìn cận cảnh “đã” lắm, kiểu xem hoài không chán. Phần xoắn bên trong thu nhẹ ở đoạn cuối để dễ bắt ren lúc vặn ban đầu. Hình dạng ren cũng được thiết kế riêng để in spiral mode phần trong dễ hơn và đẹp hơn.

2) The Coolest 3D Model Slicing

Thiết kế để in theo hai cách khác nhau!

• Phần outer là kiểu in 3D truyền thống: inner wall + outer wall + infill.
• Phần inner là in vase-mode! Nghĩa là in nhanh hơn ~3 lần, tốn ít vật liệu hơn, và nhìn đẹp bá cháy.

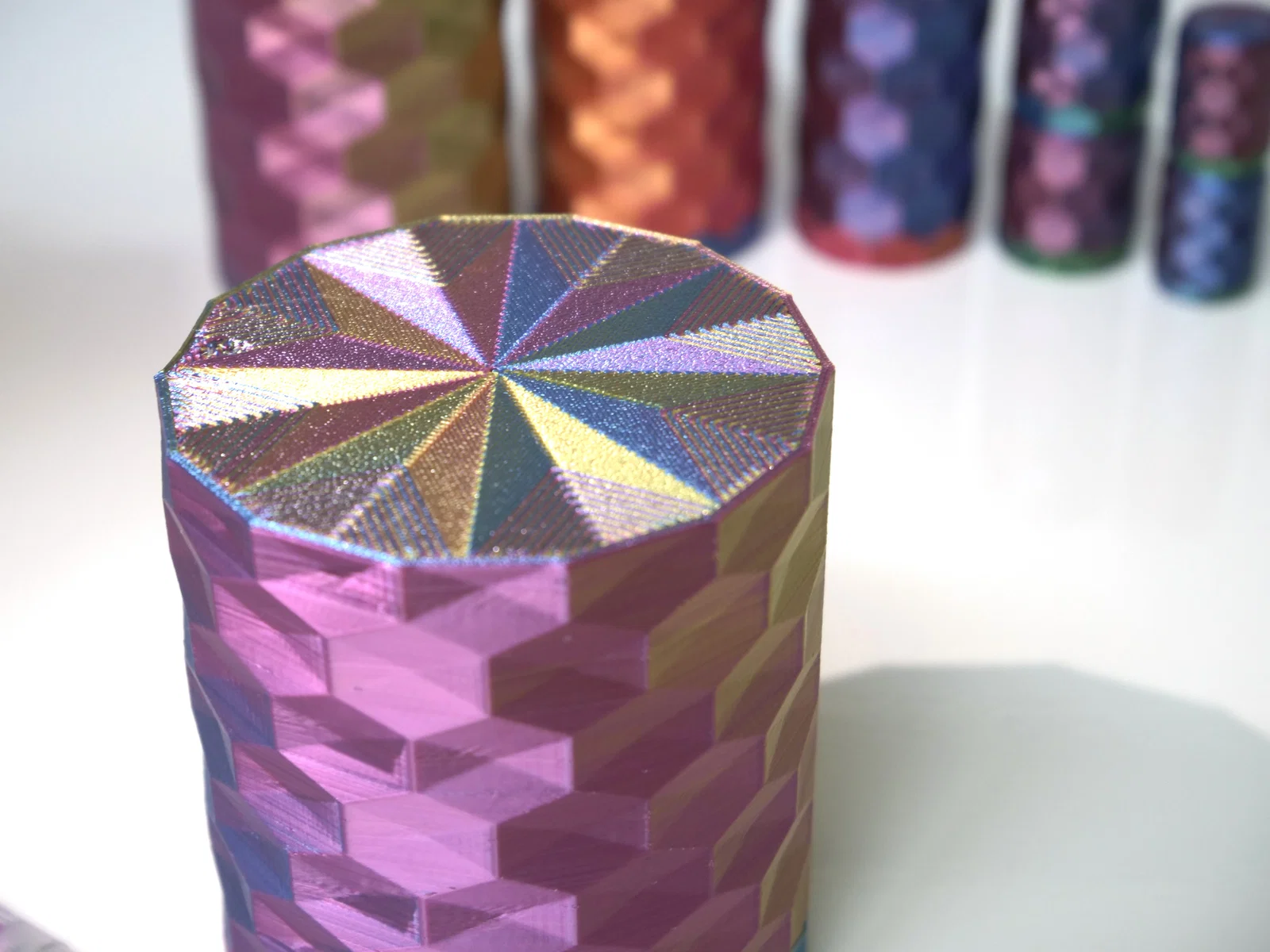

Muốn pattern mặt trên & mặt đáy nhìn xịn hơn nữa? Hãy đổi bottom surface pattern! Trong Prusa / Bambu / Orca Slicers bạn có thể dùng cái mình thích nhất: Octagram Spiral!

→ Sắp có: gif demo bottom pattern + in spiral mode

3) Amazing Printing

Bạn có Prusa Mk4 mới tinh, canh chỉnh ngon lành? Hay BambuLabs X1C, P1S, hoặc P1P mới? In bộ này để khoe độ “chuẩn” của máy, và cảm nhận kiểu đóng lại siêu chậm (giới hạn bởi áp suất không khí) của mấy cái hũ này!

4) Incredible Materials

Muốn nhìn ảo hơn nữa? Thử filament bi-color hoặc tri-color từ hãng filament bạn thích! Cái này là loại mình thích nhất (nhưng dễ bị kẹt)

Ảnh thứ hai cho thấy cách định hướng của filament bi-color. Tri-color thì chia theo lát 120º!

Tức là bạn sẽ ra một màu khi đầu in đi theo một hướng, và ra màu khác khi đi hướng ngược lại! Đẹp mê luôn.

Cách in!

Cách mình làm để ra kết quả đẹp nhất như sau: Có 2 part, top và bttm.

1. Bttm:
   1. DÙNG VASE MODE (hoặc spiralize outer contour trong Cura)
   2. Dùng layer height 0.10mm.
   3. Vì vase-mode nên in nhanh. Mình khuyên in phần này trước.
2. Top:
   1. In kiểu standard 3D printing, không dùng vase mode.
   2. Dùng layer height 0.11mm.

Vài mẹo:

• Dùng layer height có bội chung nhỏ, như 0.1 và 0.11, sẽ cho bề mặt mượt nhất.
• Dùng một bottom layer pattern “xịn” để top & bottom nhìn nổi bật hơn!
  • Trong Prusa / Bambu / Orca Slicers bạn có thể dùng cái mình thích nhất: Octagram Spiral!
  • ‘concentric’ trong Cura là lựa chọn đẹp nhất
• Đăng ảnh bản in của bạn nha!

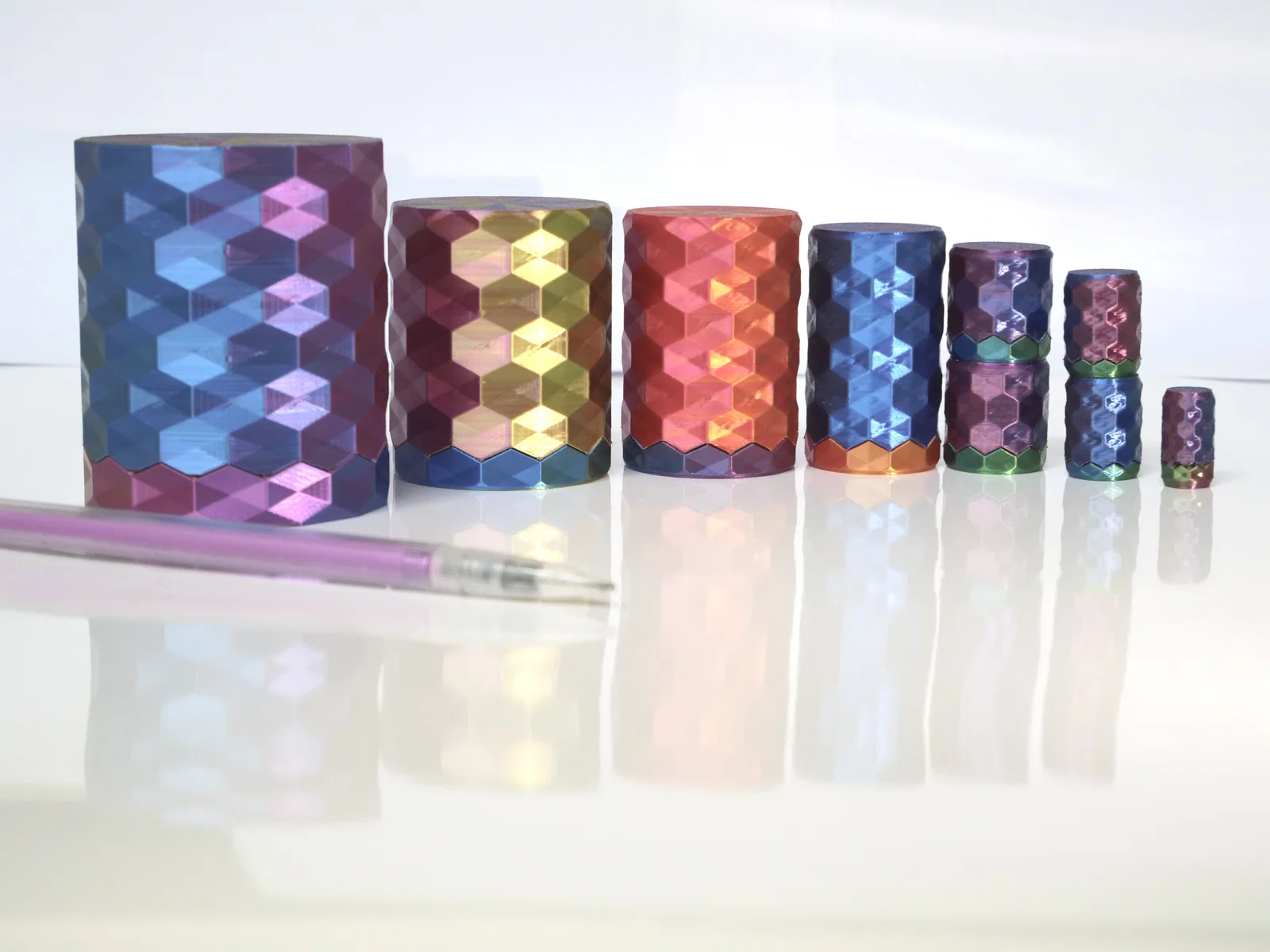

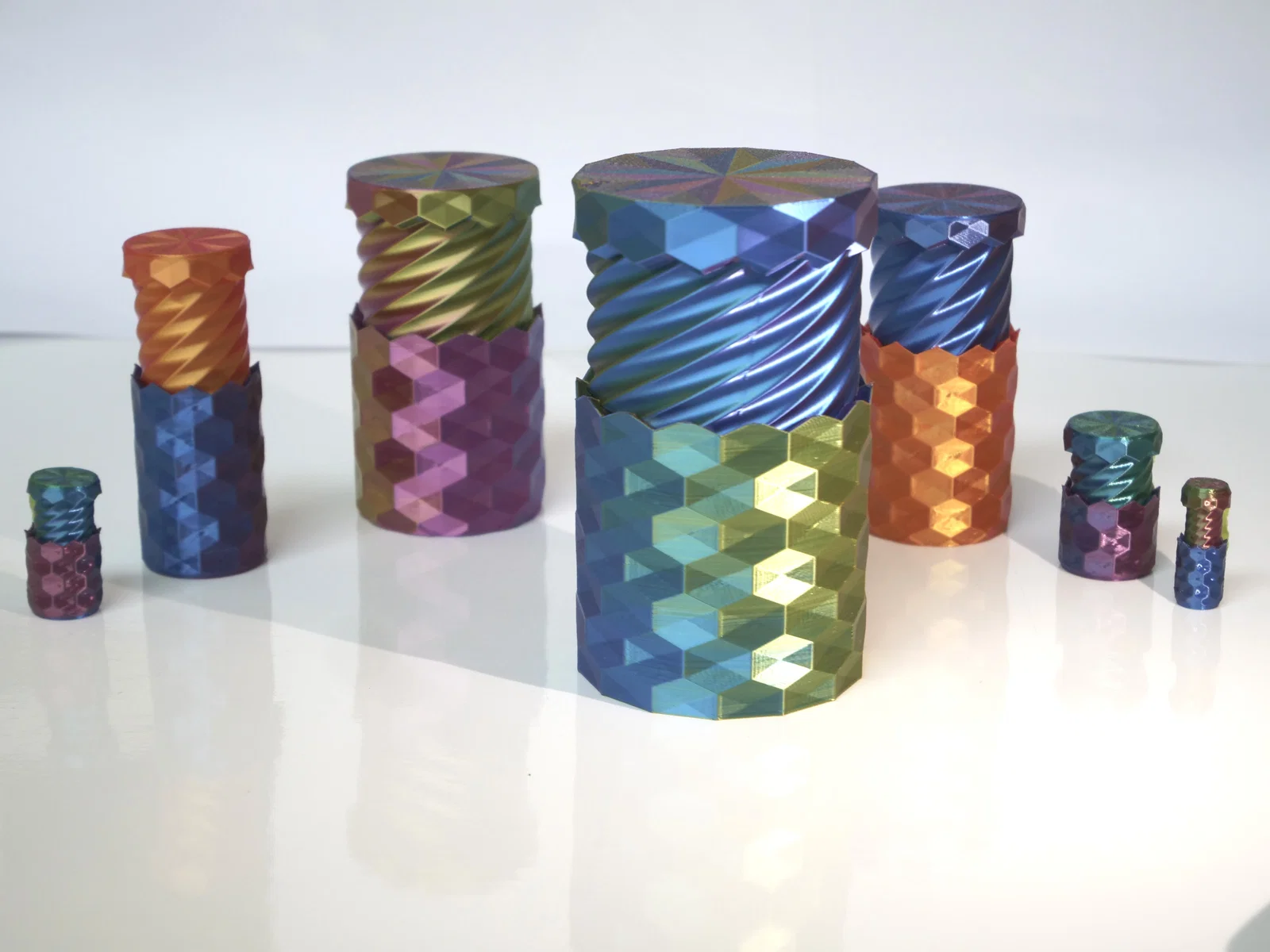

Mô tả các kích thước khác nhau

Mình khuyên bắt đầu với bản Magic (48mm).

1. Deca: bản lớn nhất mình từng in. Đóng lại bằng trọng lực siêu chậm, rất đã tay, và cũng khá hữu dụng để đựng đồ. Bottom ~3h, top ~45m.
2. Magic: bản mình thích nhất. Cân bằng đẹp giữa kích thước nhỏ gọn và “vật lý” đã tay. Top ~1.5h, bottom 30m.

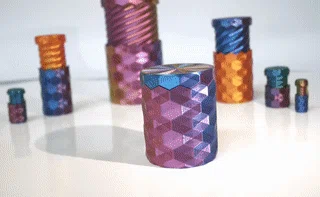

3. Milli + Micro: Hai bản này tự đóng bằng trọng lực nhanh dần (xem gif đầu tiên!) và cao khá cao.
4. Nano + Pico: Hai bản này cao bằng nửa, và có thể xếp chồng 2 cái lên nhau bên trong micro. Không quá thực dụng và cũng không tự đóng bằng trọng lực tốt lắm (xem gif)
5. Femto: Cái này phi lý luôn. Nhỏ xíu. Gần như không dùng để đựng gì được, đóng không tốt, nhưng cực kỳ đã khi nhận ra bạn in được nhỏ tới mức này.
6. Atto: Nếu bạn muốn bản này thì nhắn mình. Mình chưa thử in tới level matryoshka cuối này… Đường kính trong chỉ 4.5mm thôi.

Đăng ảnh bản in của bạn nha!

Đăng giúp mình với! Thiệt đó! Chụp nhanh một tấm bằng điện thoại, khoe bản in cho mọi người xem! Nó cũng giúp thiết kế này đến được với nhiều người hơn.

Nhắn mình qua discord/telegram để

• customizations
• khắc (engraving) nội dung khác
• ý tưởng biến thể khác
• mọi vấn đề: in ấn, thiết kế, độ khít/fit, v.v.
• khoe thành phẩm / tám chuyện nerd về kết quả
• chào một tiếng

Thiết kế thì vui, nhưng được nói chuyện với những người hay ho và nghe trải nghiệm của mọi người còn vui hơn. Mình có thể tạo bất kỳ biến thể / engraving nào rất nhanh, cứ nhắn mình trên discord/telegram và/hoặc để lại bình luận, rồi mình cùng làm ra phiên bản hợp ý bạn nhất. Mình chỉ xin bạn đăng một “make” thôi!

Nếu bạn muốn thêm file CAD hoặc STEP cũng được luôn. Mình đã giúp nhiều bạn rồi! Cứ nhắn mình một tiếng
