Giá gắn Raspberry PI 19" 2U rack mount dạng modular

Trước giờ mình gắn Raspberry Pi kiểu side mount bằng . Nhưng tới lúc có quá nhiều RPi rồi, nên mình quyết định làm một bộ mount 19" đúng chuẩn, ưu tiên dễ làm và in ít nhất có thể.

BOM

Model này gồm nhiều phần:

1. Tai/bát gắn (mounting brackets)
2. Thanh nhôm (aluminium extrusion rails)
   1. Ống vuông 10x20 (2 cái), dài 450mm
   2. Thanh góc vuông 12x12 (1 cái), dài 450mm
3. Tay cầm module kèm ngàm (module handle with clips)
4. Tấm gắn RPi (module RPi mount plate)
5. Vít 3x12 để ráp ngàm (2 cái)
6. Bu-lông để bắt RPi lên tấm mount (xem ghi chú bên dưới)

Ghi chú

Model này thiết kế để dùng với PoE HAT. Không bắt buộc (nhưng thật ra không dùng thì cũng hơi... không có ý nghĩa lắm). Mình dùng loại waveshare này https://www.aliexpress.com/item/4001298160940.html nên kích thước được làm để vừa đúng như một module. Các PoE HAT khác có thể sẽ có kích thước khác.

In RPi & Lắp ráp

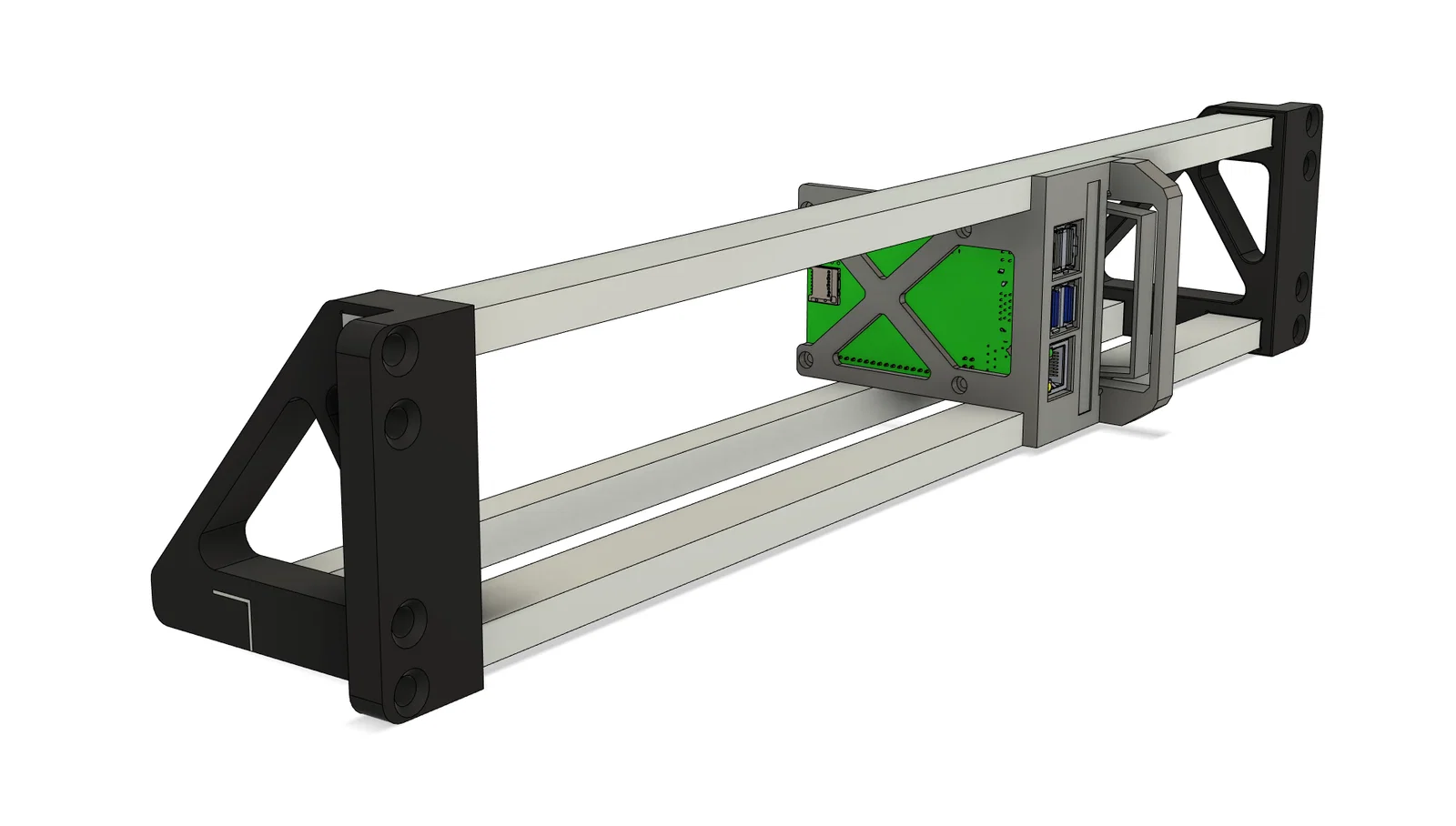

Rack

Tai/bát gắn nên được in với mặt phẳng nhất (như hình), gồm hai chi tiết đối xứng nhau. In theo hướng này sẽ hạn chế bị nứt khi ép các thanh nhôm vào lúc lắp.

Cắt các thanh nhôm theo chiều dài đã nêu và ép chặt vào đúng lỗ lắp tương ứng.

Kiểm tra thử cụm lắp có vừa với rack của bạn không, nếu cần thì cắt bớt chiều dài thanh nhôm.

Vậy là bạn đã ráp xong phần rack và lắp lên rack.

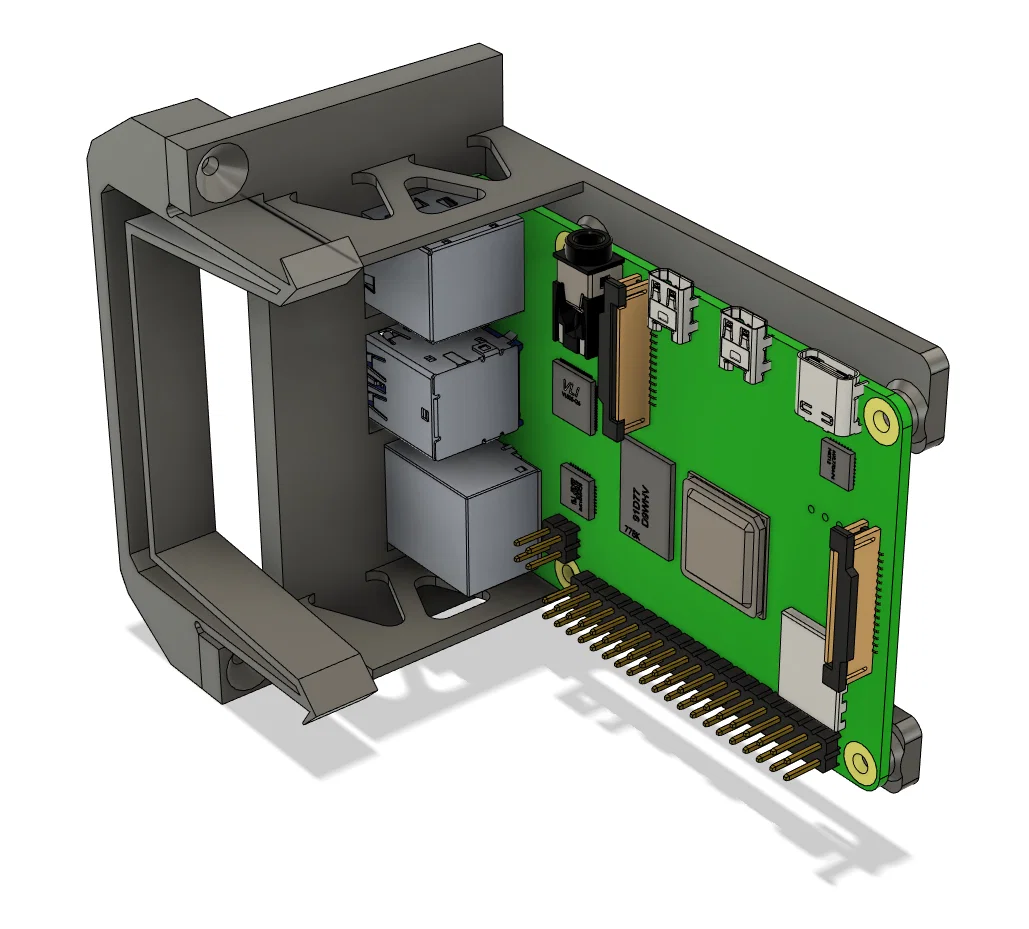

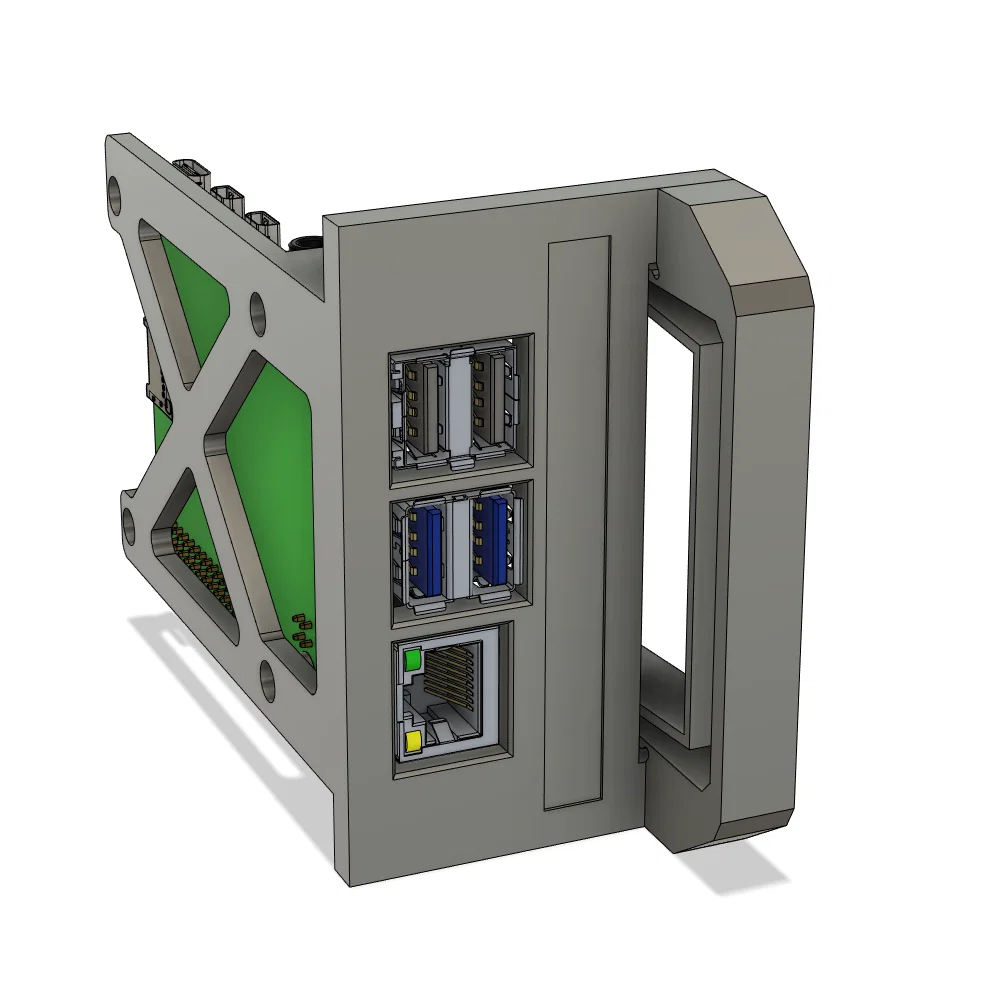

RPi Mount

In phần clip. Kiểm tra xem gài vào rack có khớp và “click” chắc tay không. Mình in cái của mình có thêm brim.

In tấm gắn RPi (RPi mount plate) theo đúng hướng này.

Model có một số lỗ kín để bắt phần cứng, dùng mũi khoan hoặc dùng chính bu-lông để vặn xuyên qua.

Dùng lỗ làm sẵn để bắt tấm mount vào clip bằng vít 3x12.

Xong rồi! Giờ bạn chỉ cần gài Raspberry Pi vào và cắm Ethernet có PoE để cấp nguồn.
