Nắp giằng 45° cho extrusion 20x20 (20x20 extrution 45° degree bracing cap)
Nắp (cap) giằng 45° để gắn thanh extrusion 20x20 vào một profile khác, giúp khung cứng hơn. Cần ốc M5 (mặt trước) và ốc M4 + T-Nut (phần nghiêng); in không cần supports khi đặt lên mặt nghiêng.
Mô tả

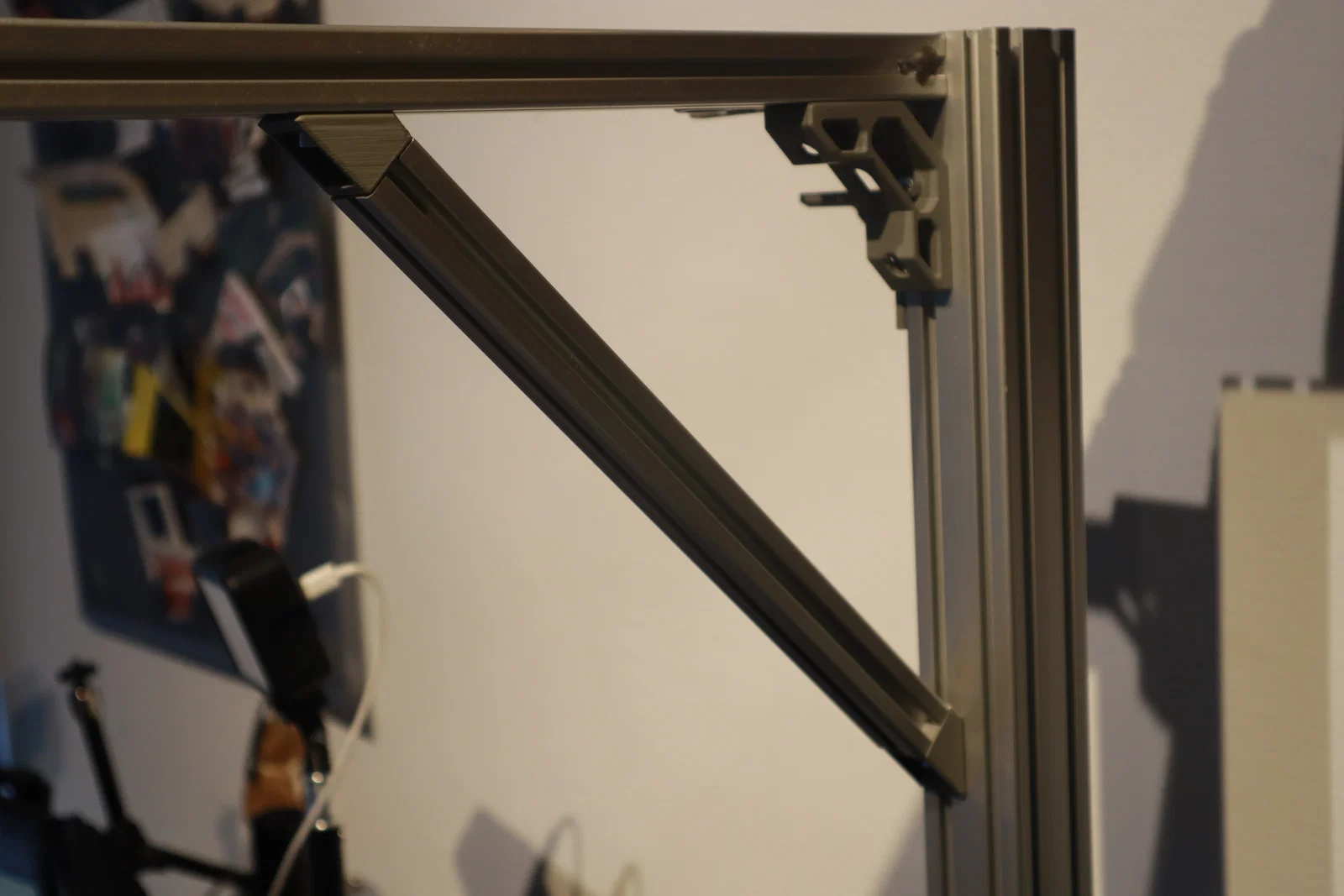

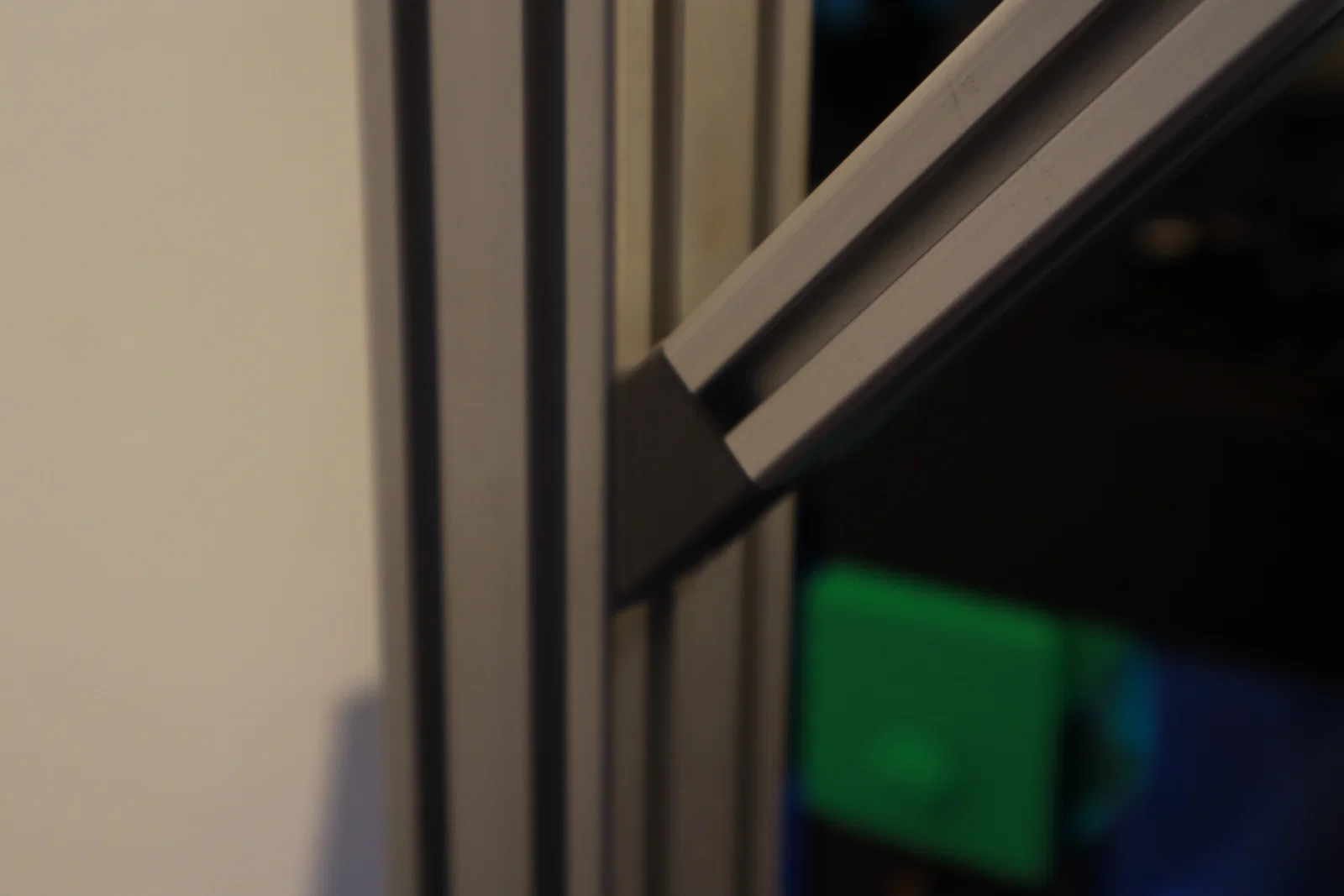

Cái nắp này cho phép gắn một thanh extrusion 20x20 ở góc 45° với một thanh profile extrusion khác.
Giúp gia cứng khung/kết cấu extrusion của bạn.

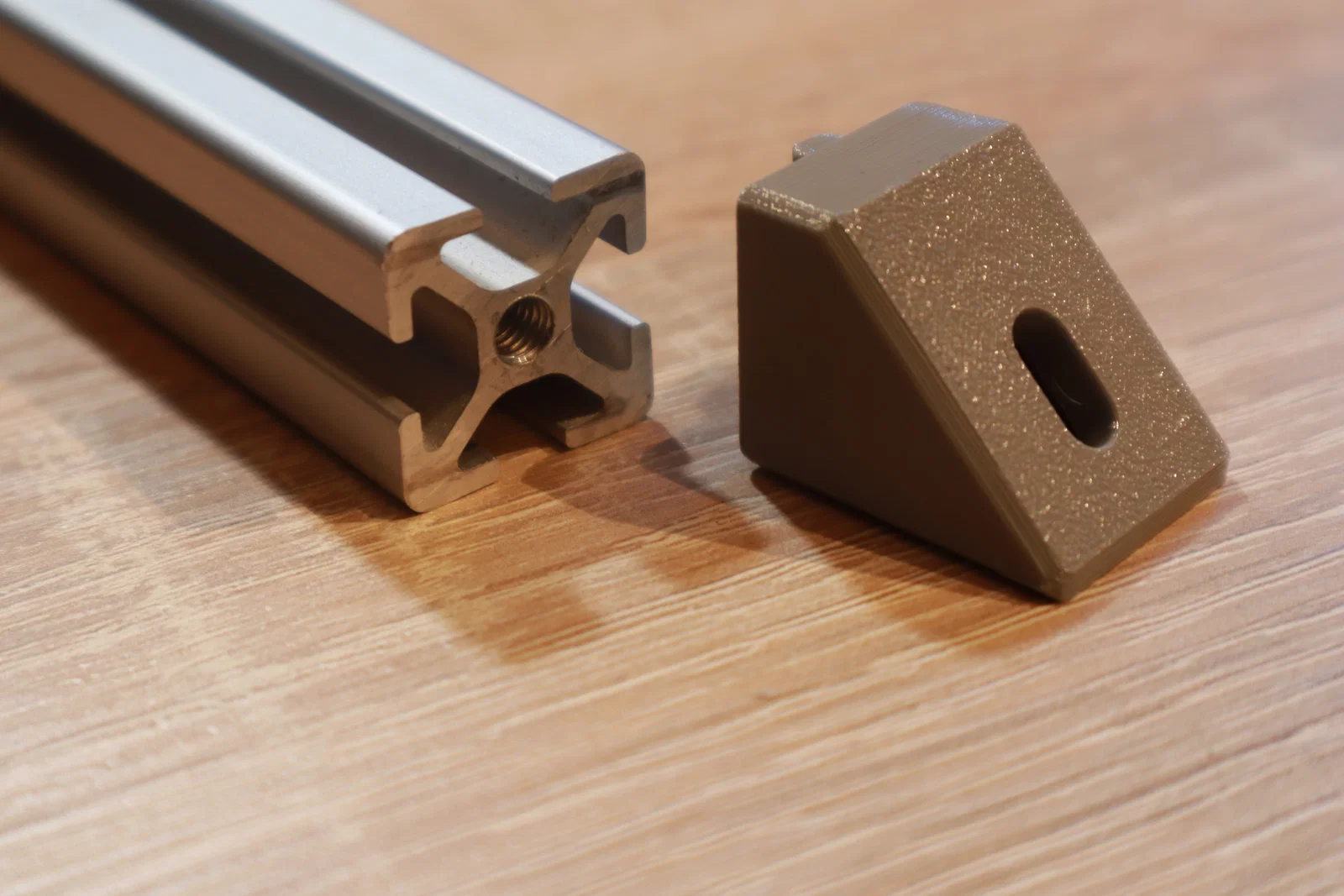

Bạn cần một con ốc M5 cho phần phía trước (phần phẳng của nắp).
Và một con ốc M4 + một (cho phần nghiêng của nắp)

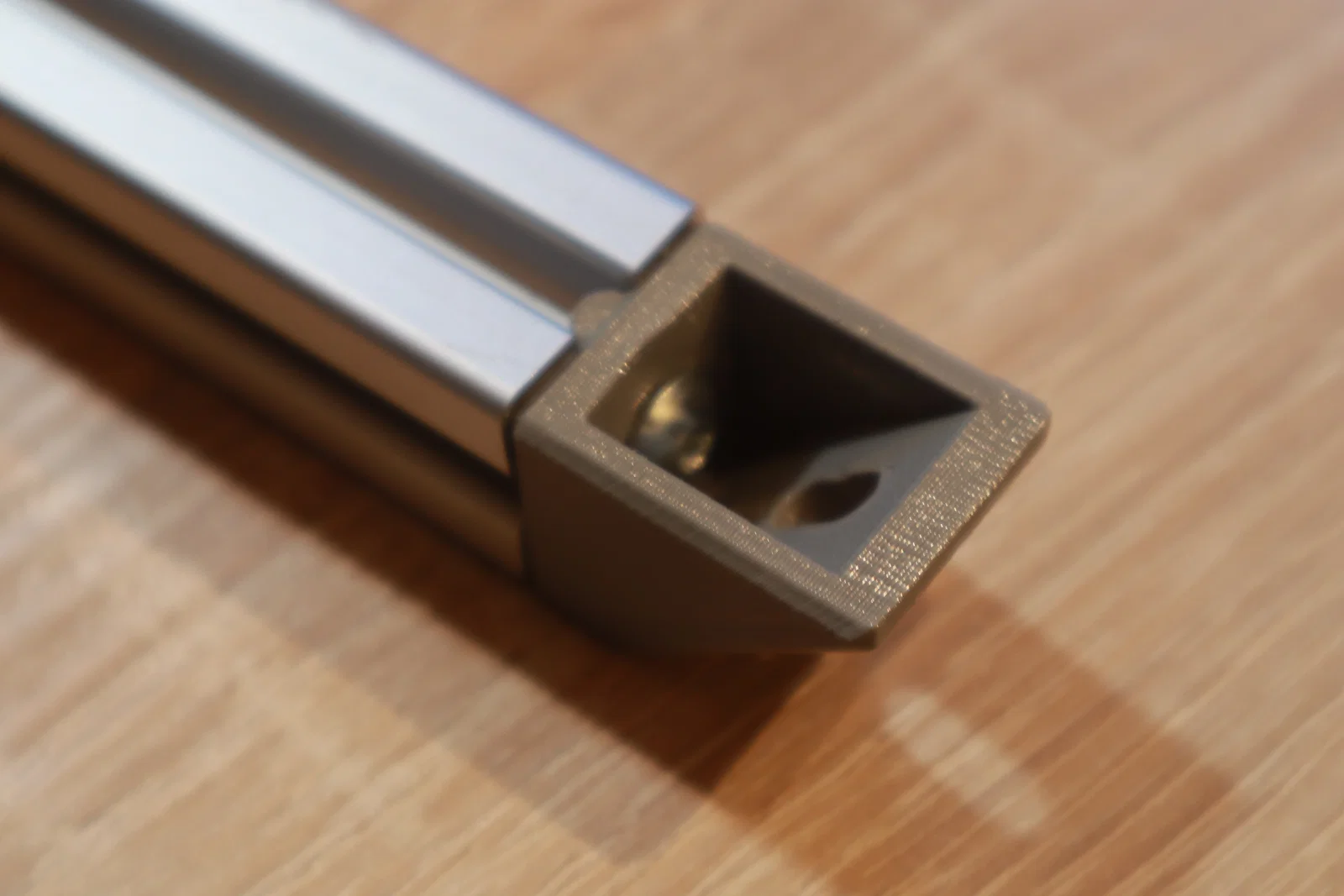

Để lắp ráp, cần có ren M5 ở mặt trước của thanh profile extrusion.
Ngoài ra, dùng lục giác đầu bi (hex wrench với đầu tròn) sẽ làm việc lắp ráp dễ hơn.

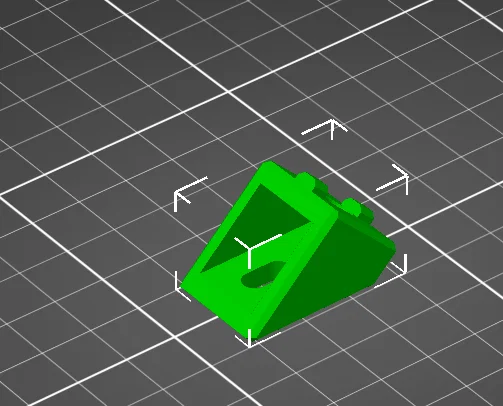

Để in không cần supports, xoay mẫu đặt lên mặt nghiêng phẳng. (xem hình)
V2 có 4 “noses” để canh tâm tốt hơn.
