Gears of War Gnasher (mô hình in 3D lắp ráp bằng ốc vít)

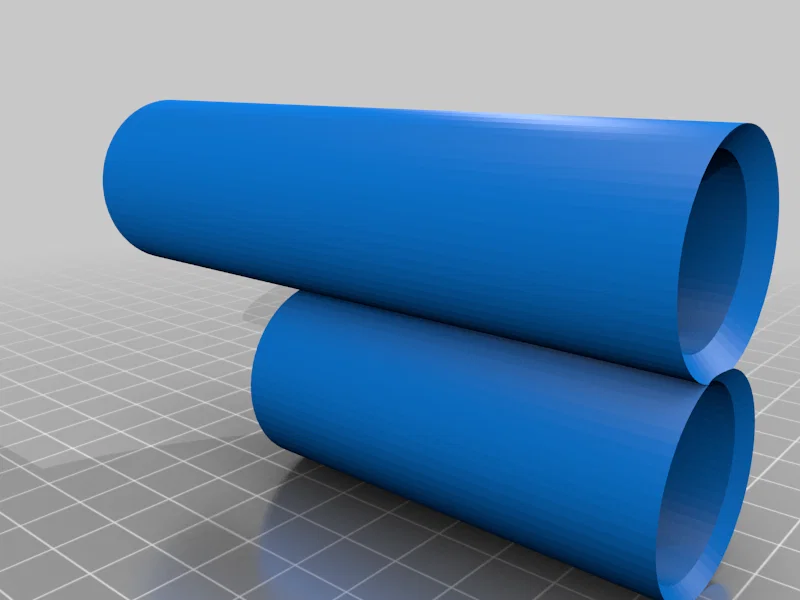

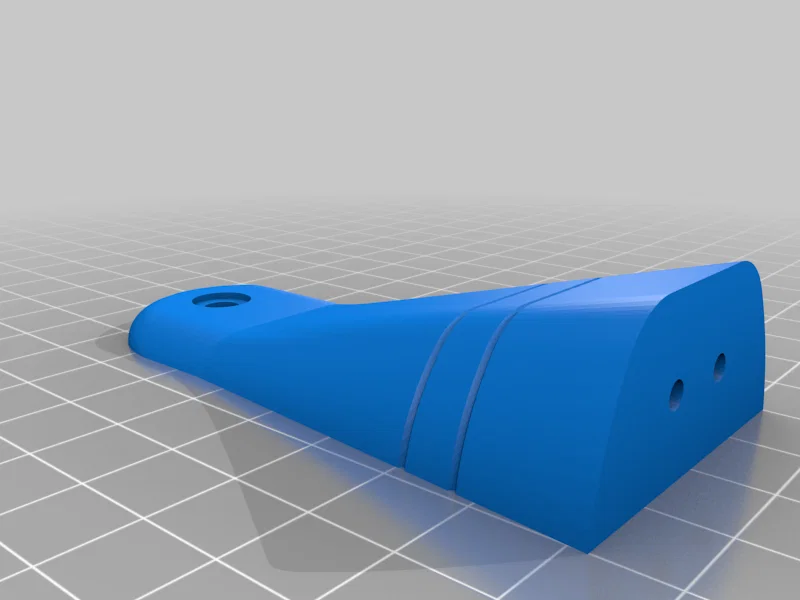

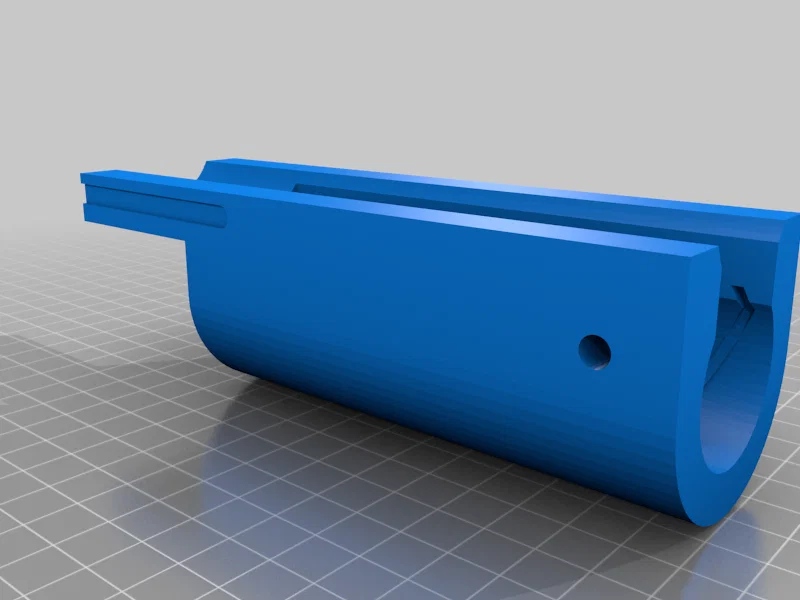

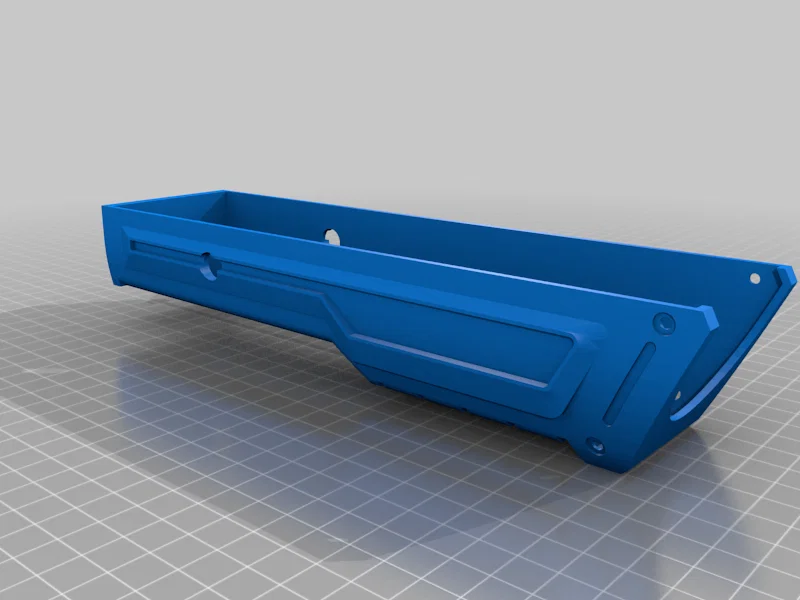

Mình quyết định thiết kế khẩu Gears of War Gnasher dưới dạng có thể in 3D được như một thử thách cá nhân.

Lắp ráp không cần keo, chỉ cần ốc vít và đai ốc.

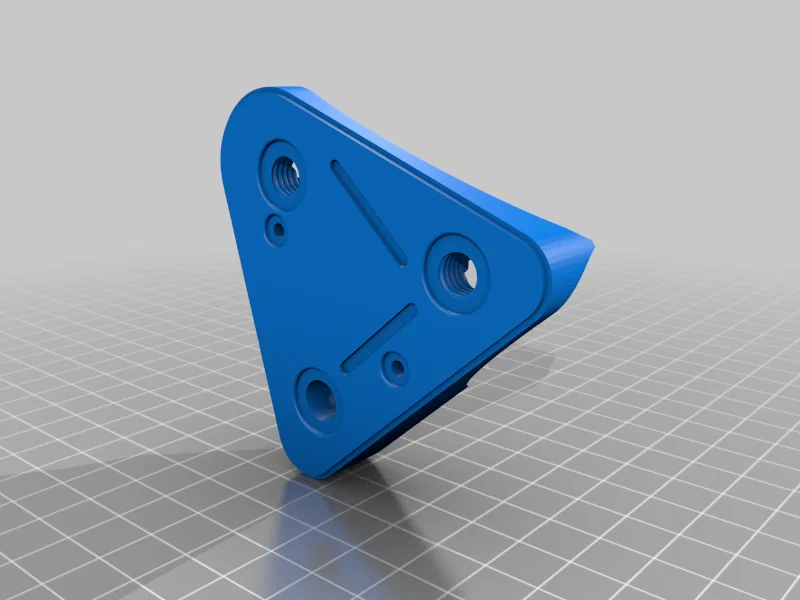

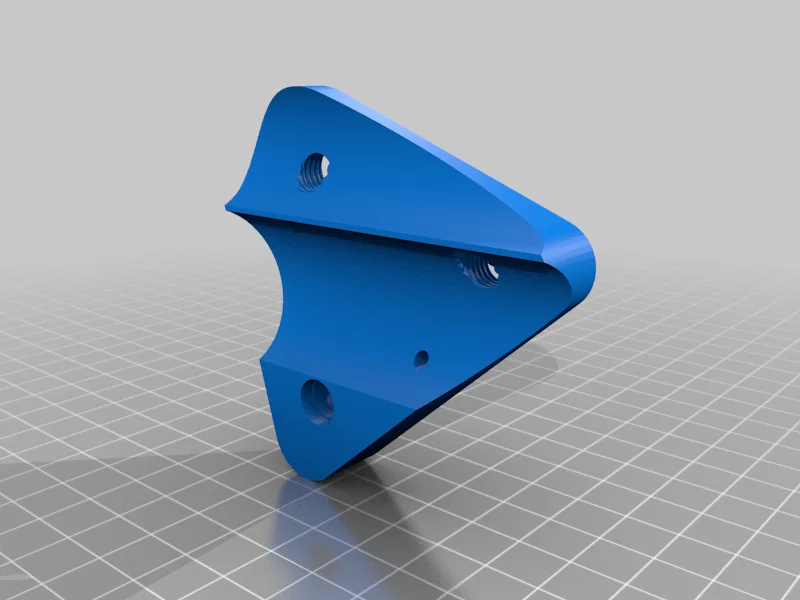

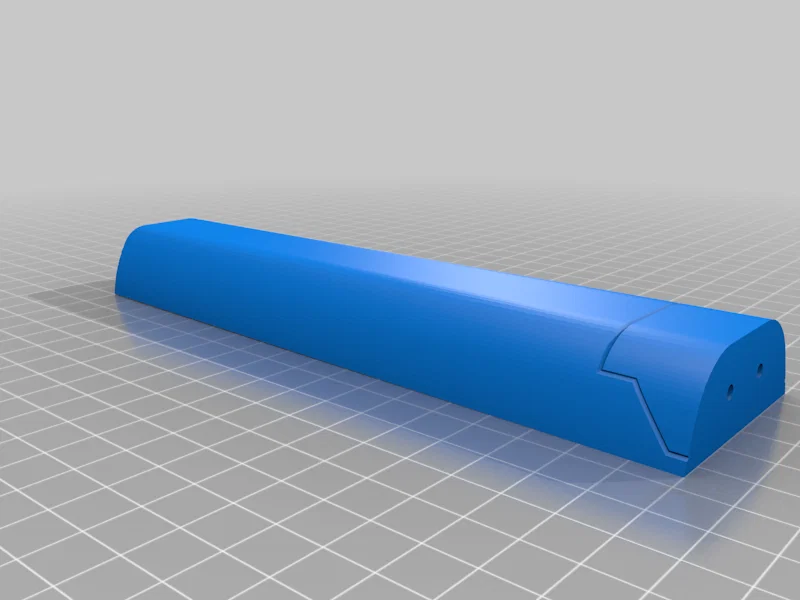

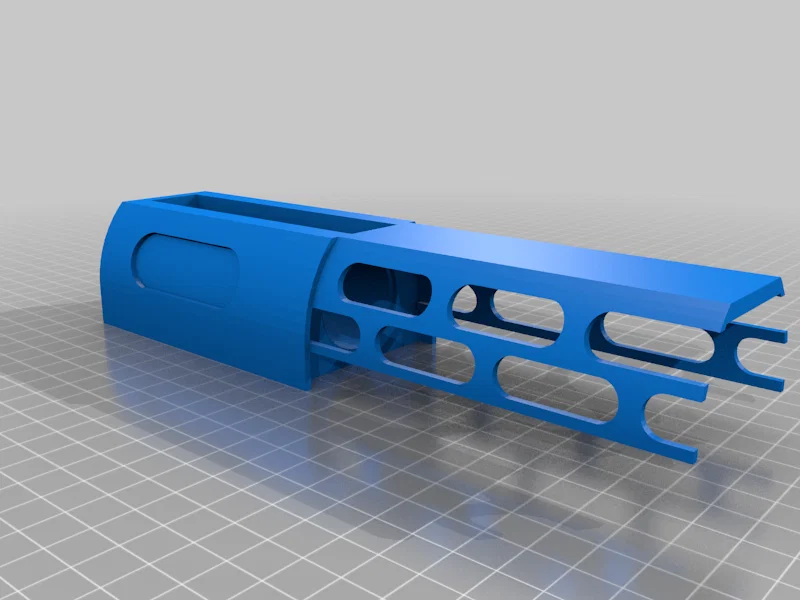

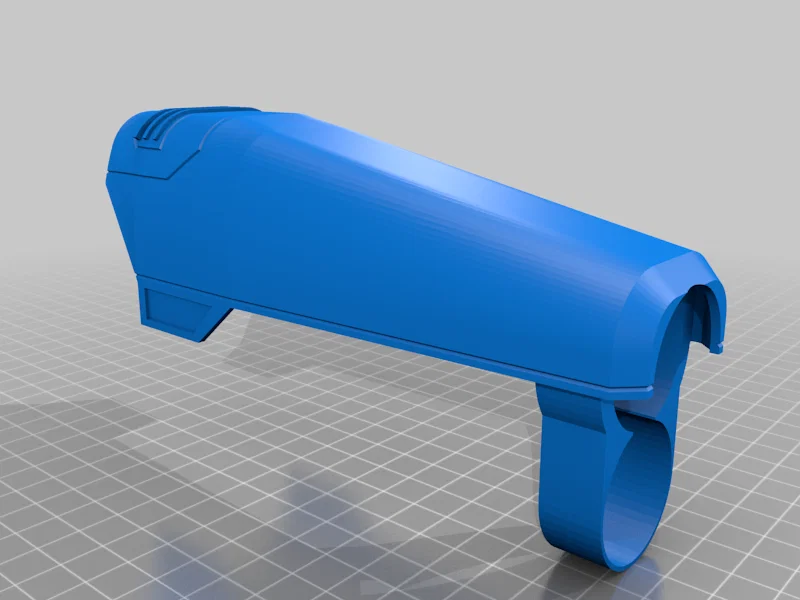

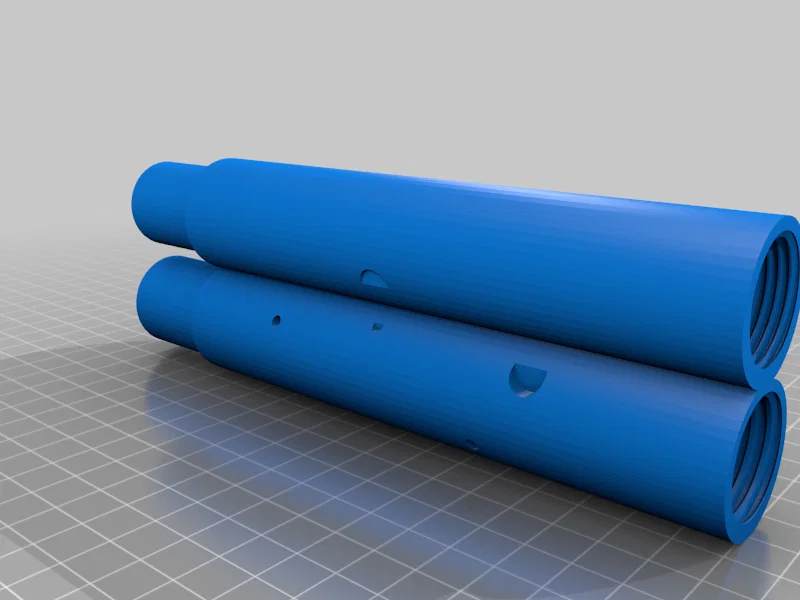

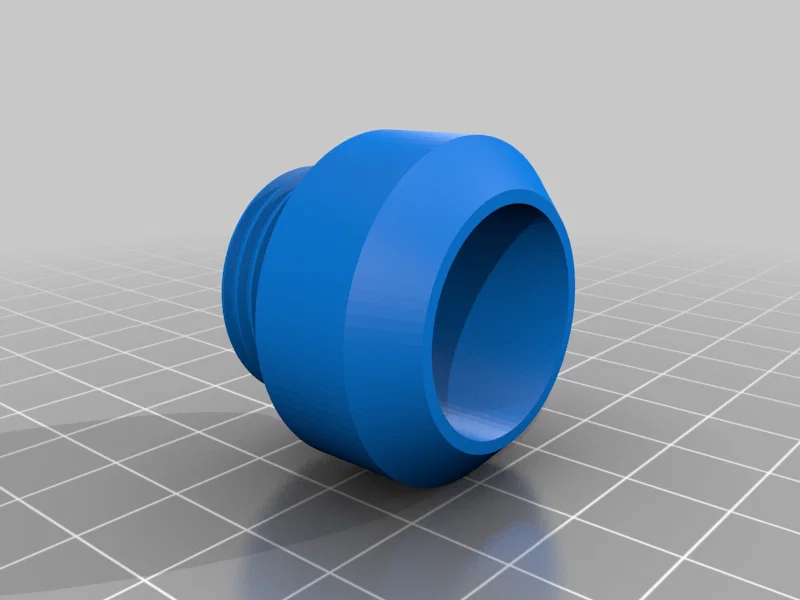

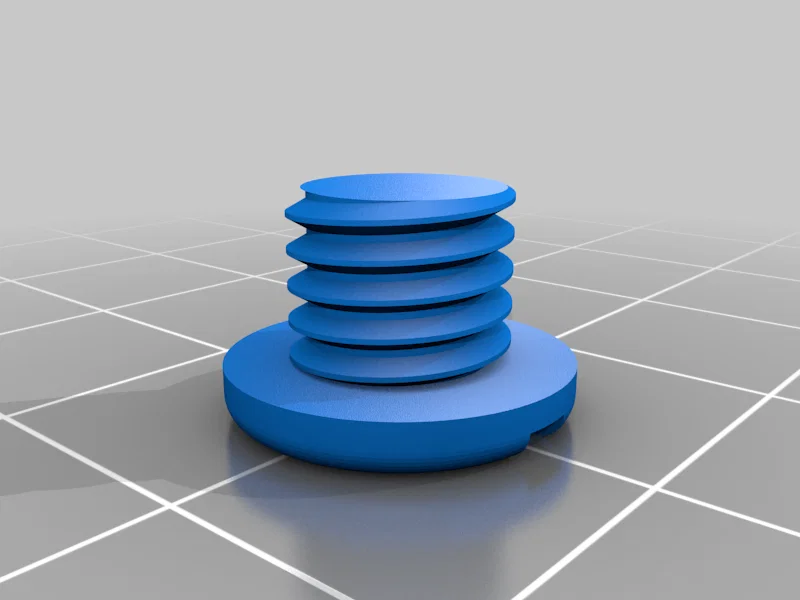

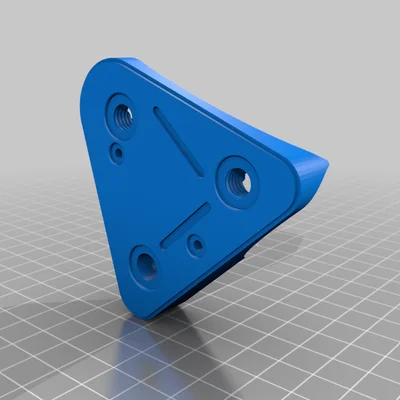

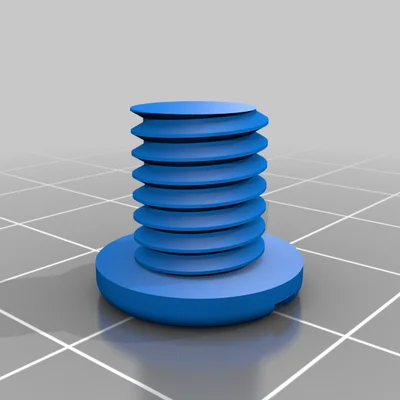

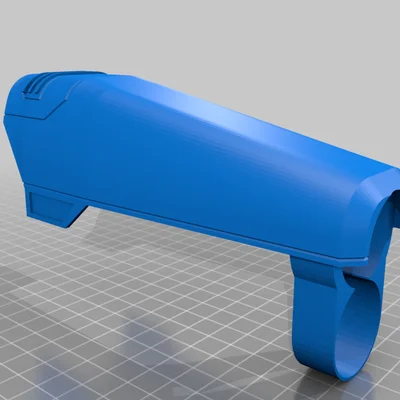

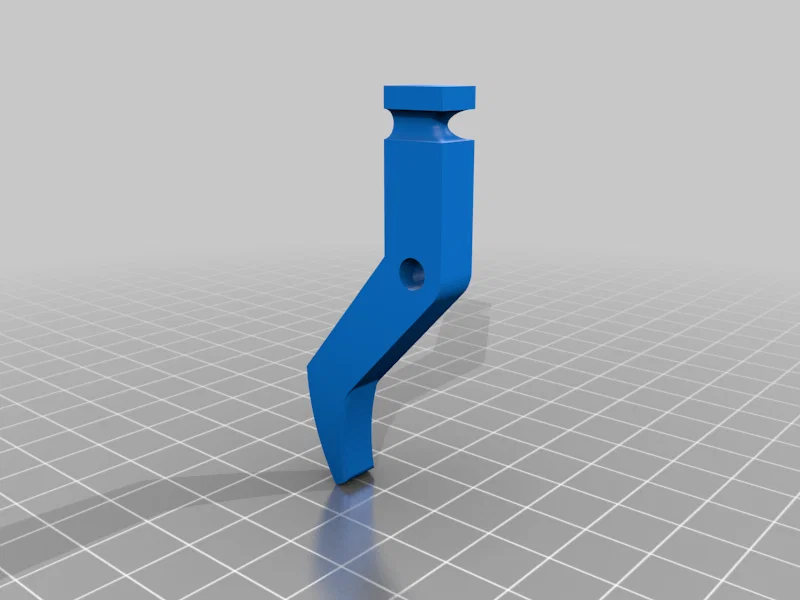

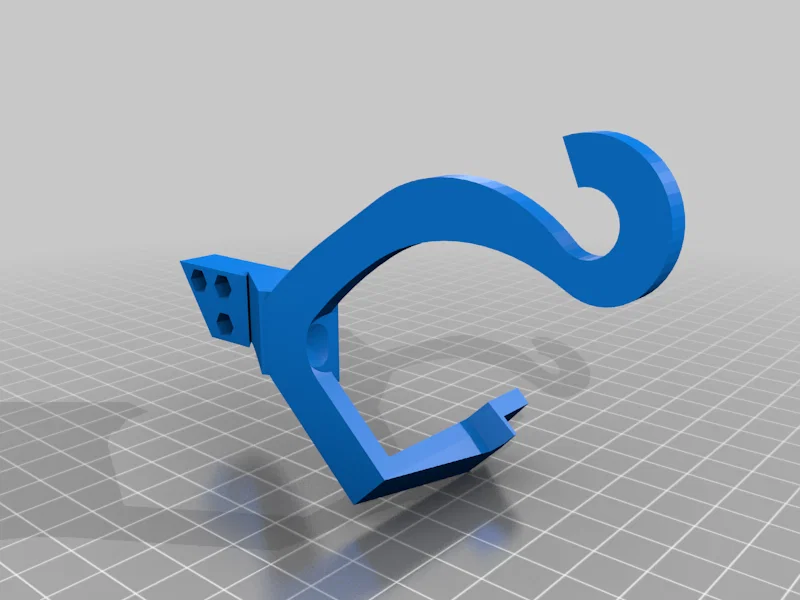

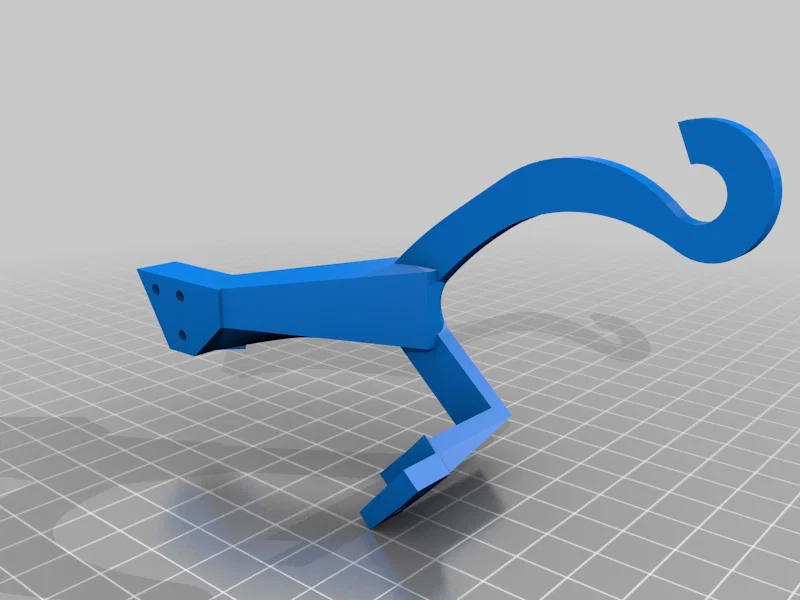

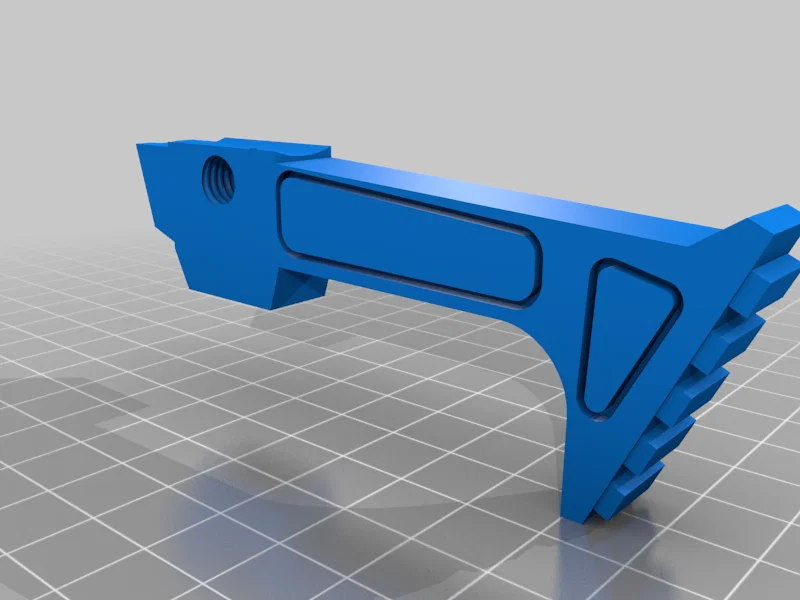

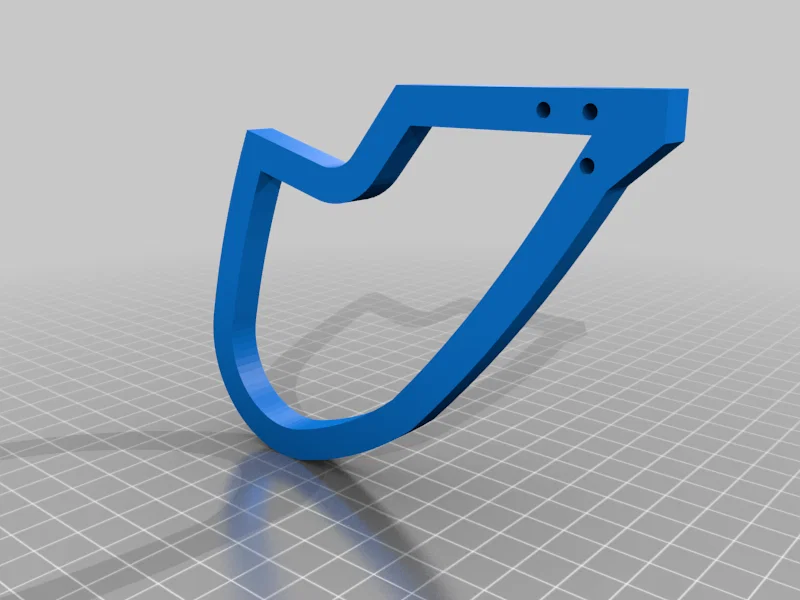

Phần cò có 2 chốt: một chốt cho chính cò, và một chốt để móc dây thun vòng qua nhằm tạo chút “force feedback”.

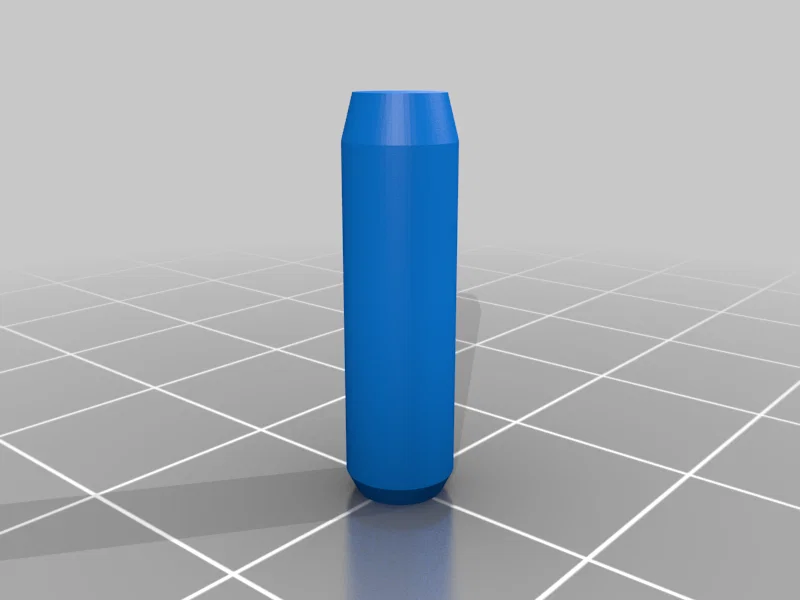

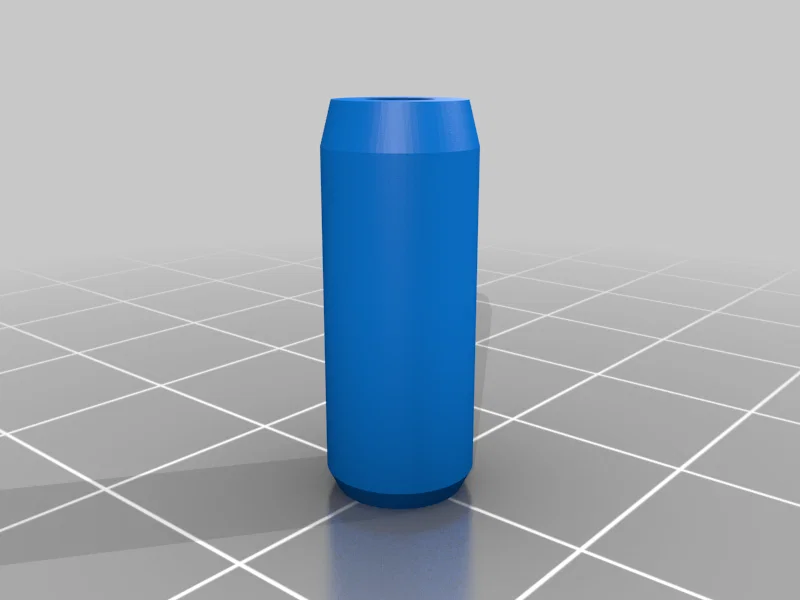

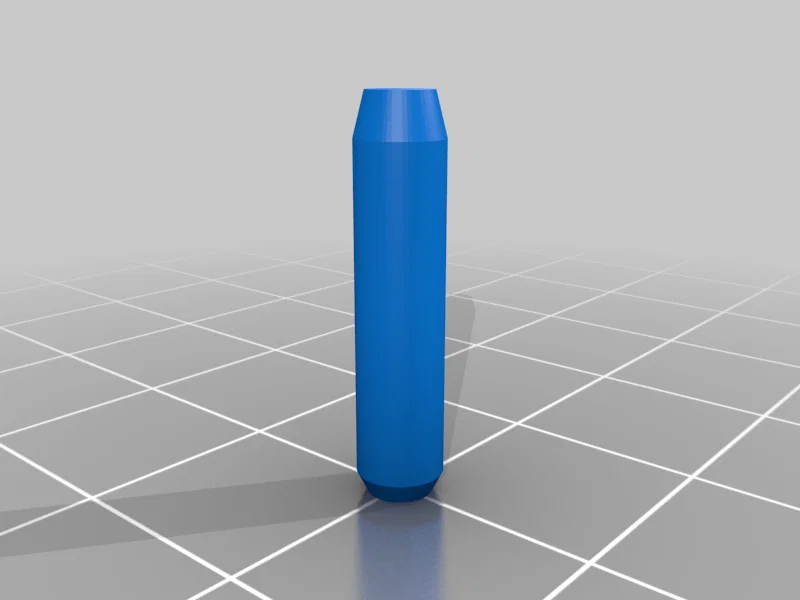

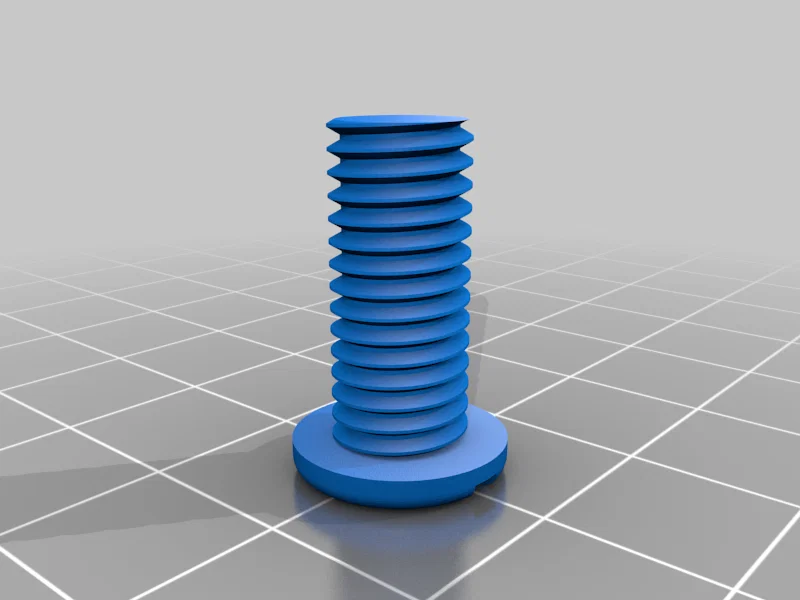

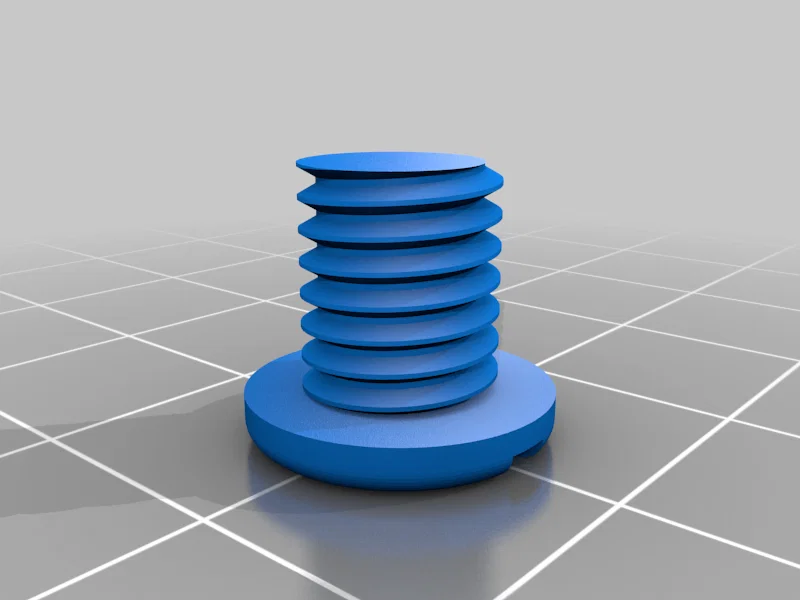

Chốt cò và chốt dây thun được thiết kế với một đầu vát nhọn hơn đầu còn lại. Vì khi bị dây thun kéo và đứng nghiêng, vẫn cần có khả năng lắp được (dù có thể sẽ phải canh/chỉnh bằng kìm hoặc một cây ty/que).

Nên đưa đầu ít nhọn vào trước vì nó ít bị lắc hơn.

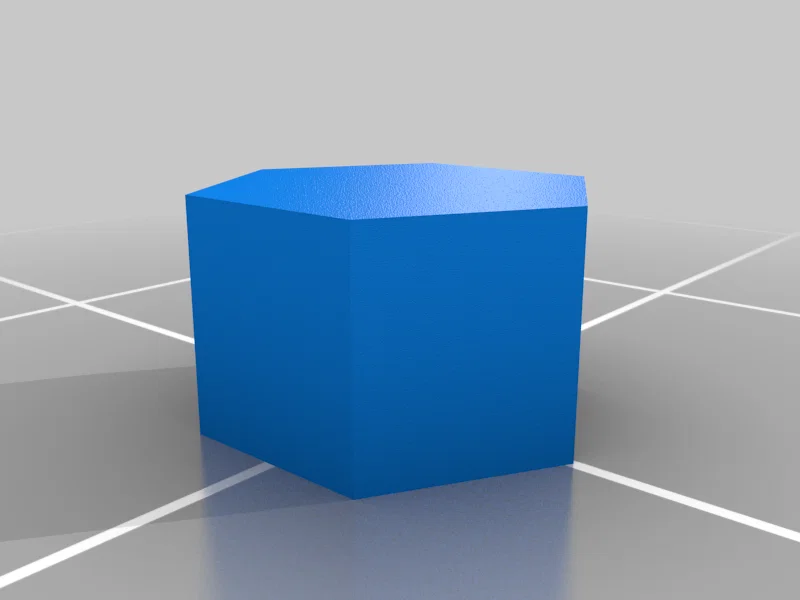

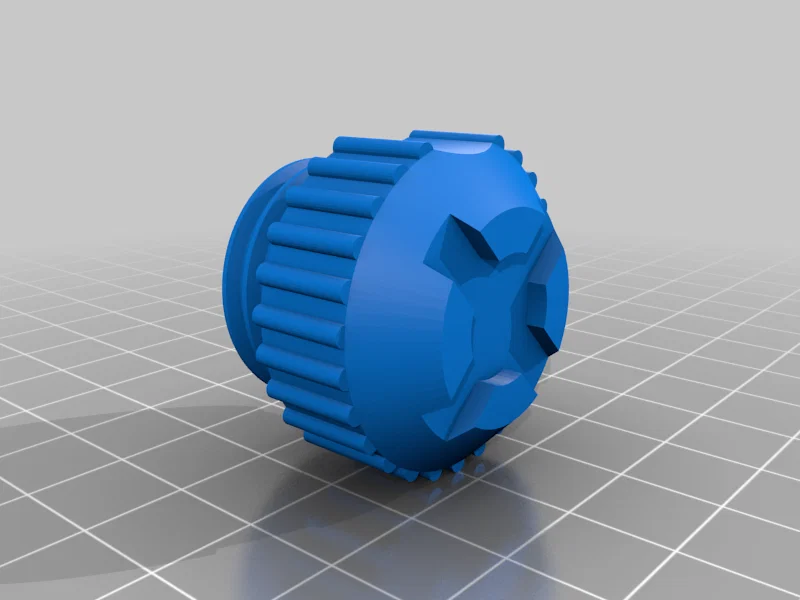

Vật liệu khác cần cho lắp ráp:

1 ốc M5 dài không quá 15mm

13 ốc M3 dài ít nhất 20mm

2 ốc M3 dài 16 đến 18mm (lỗ sâu 18mm nhưng mình dùng loại 16mm)

9 ốc M3 dài 10mm

12 đai ốc M3

1 hoặc 2 ốc M10, tuỳ theo chiều dài ốc (nếu phần ren dài hơn 80mm thì 1 con, nếu ngắn hơn thì 2 con.)

1 hoặc 2 đai ốc M10, tuỳ theo số lượng ốc

Print Settings

Printer Brand:

Prusa

Printer:

I3 MK3S

Rafts:

Không quan trọng

Supports:

Có

Resolution:

200

Infill:

20

Filament: purefil PETG

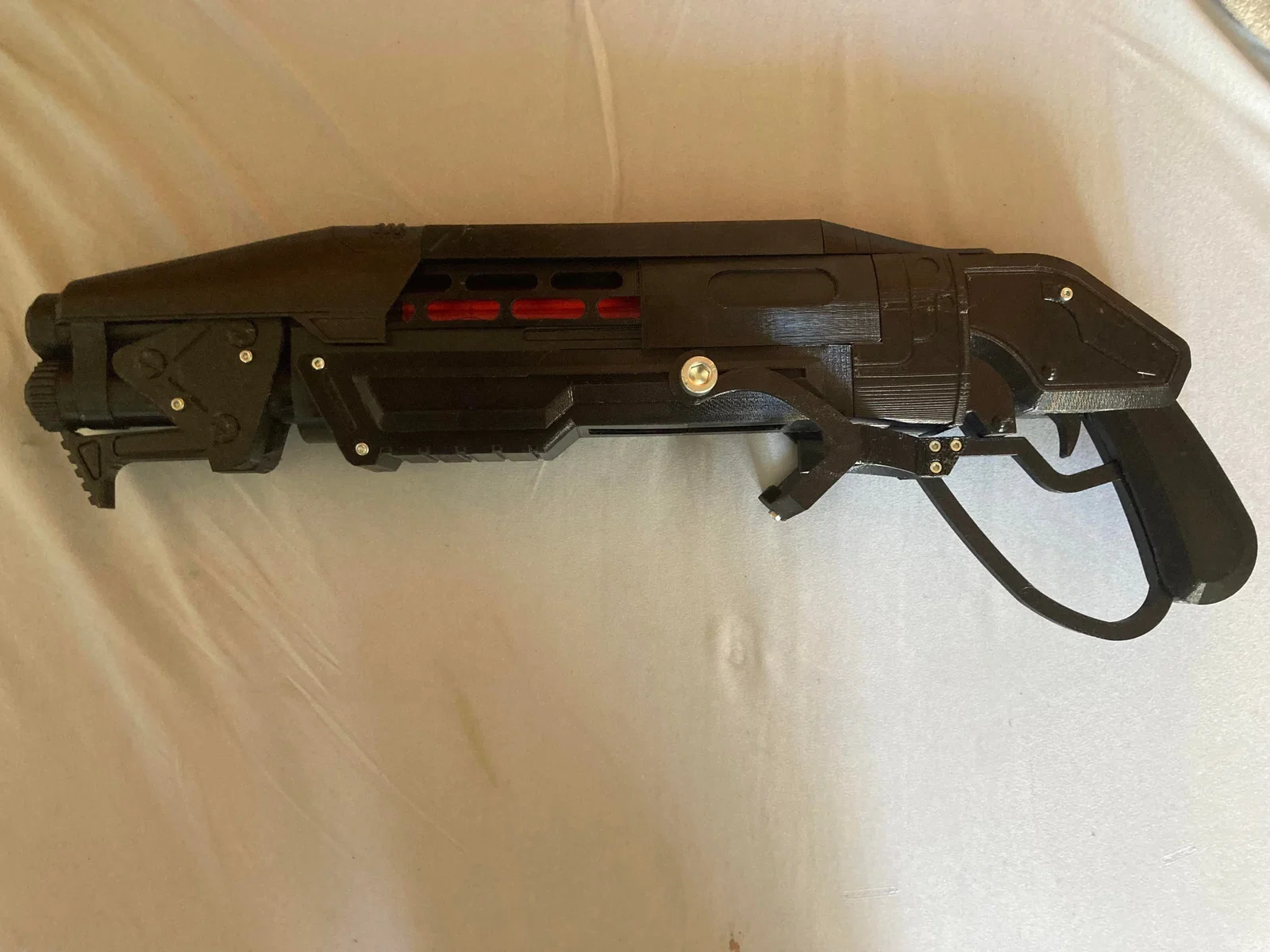

Sau khi sơn xong

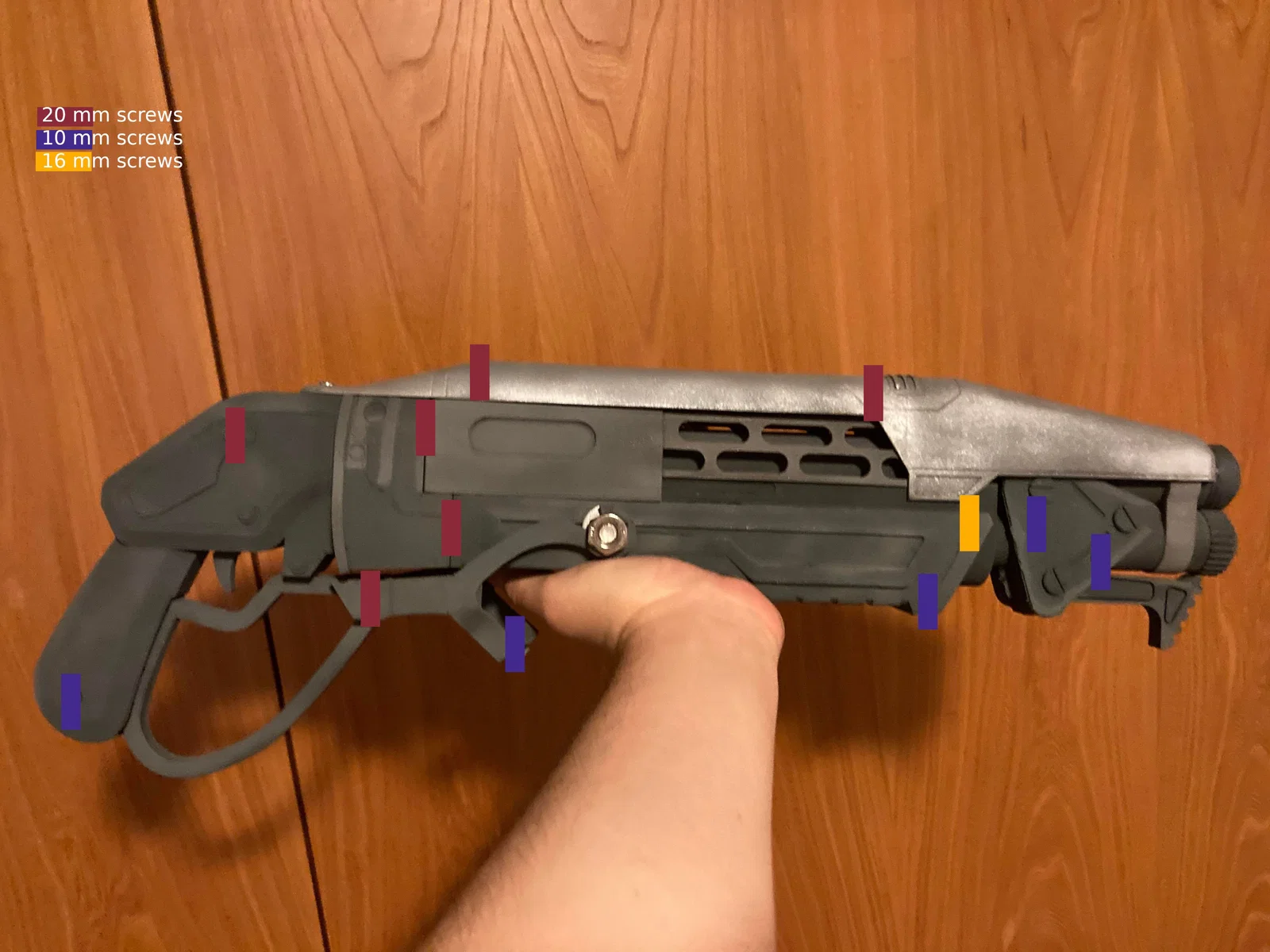

Vị trí và chiều dài ốc vít ===========================

Vị trí từng con ốc và chiều dài của chúng (mình hy vọng ốc M10 nhìn là nhận ra được)

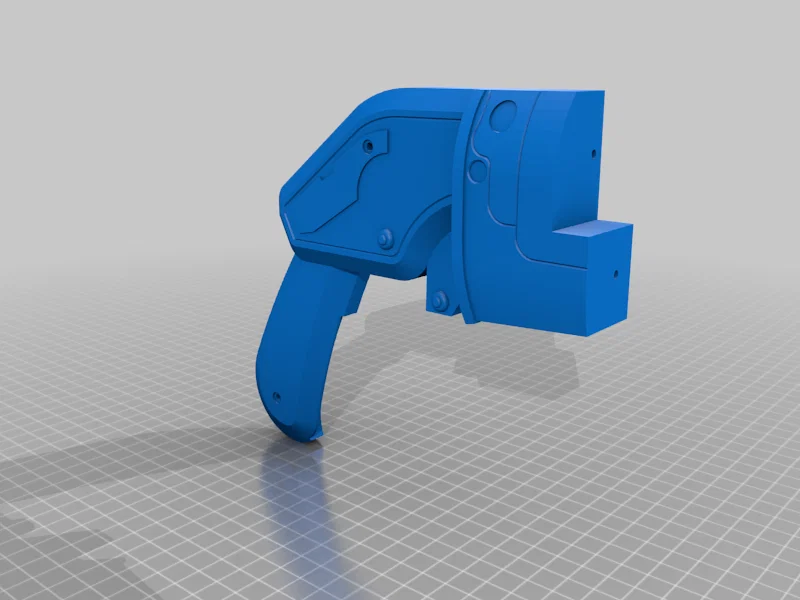

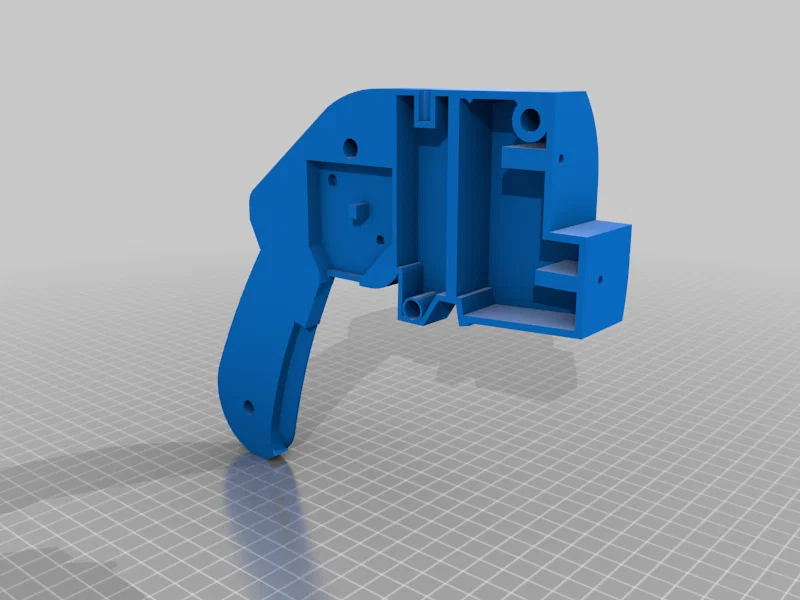

Ốc M5 dùng để bắt nắp trên vào phần tay cầm (pistol grip). Mình không đánh dấu riêng, nhưng nó nằm ở góc trên bên trái, ngay giữa ba con ốc 20mm.
