AngryCAM Logitech C270 Voron

CẬP NHẬT

24.08.2023 : Ngàm/giá gắn C270

Tạo thêm 2 file

• Fixation C270 miroir.stl
• Fixation C270 cable miroir.stl

02.07.2023 : Nắp C270 v2

• Chỉnh lại vị trí logo Voron
• Cập nhật Angrycam C270.stp

24.05.2023 : Nắp C270

• Thêm logo Voron thay cho 7 lỗ ở giữa
• Đổi hướng đặt trên slicer

GIỚI THIỆU

Mình làm bể cái vỏ camera. Mình chỉ lấy lại module, rồi tự thiết kế vỏ mới dựa theo cảm hứng từ một mẫu có sẵn.

DANH SÁCH VẬT TƯ

1. 2x vít gỗ M2 x 5
2. 2x vít gỗ M2 x 8
3. 2x vít đầu trụ M3 x 25
4. 2x T-nut M3 cho nhôm định hình 2020 type 6
5. 1x module Logitech C270
6. 1x Boitier C270.stl
7. 1x Support C270.stl
8. 1x Couvercle C270 v2.stl
9. 1x Fixation C270 cable.stl hoặc Fixation C270 cable miroir.stl
10. 1x Fixation C270.stl hoặc Fixation C270 miroir.stl

THÔNG SỐ IN

• Vật liệu : ABS
• Infill : 40%
• Layer height : 0.2mm
• Support : không

XEM TRÊN SLICER

DỤNG CỤ CẦN DÙNG

• Tua vít bake (đầu chữ thập) phù hợp với loại vít dùng
• Khóa lục giác (vít M3)
• Kìm cắt
• Mỏ hàn

LẮP RÁP

Chuẩn bị module

• Rút giắc và tháo hàn (hoặc cắt) dây màu đen

• Luồn dây đen và giắc vào 2 chi tiết đã in:
  • Support C270.stl
  • Boitier C270.stl

• Tuốt dây đen và hàn lại vào module đúng vị trí như cũ
• Cắm lại giắc

• Bắt module lên Boitier C270.stl bằng 2 vít M2 x 5

• Đưa boitier C270.stl trượt vào các rãnh của Support C270.stl

• Cố định cả cụm bằng Couvercle C270.stl với 2 vít M2 x 8

• Luồn cáp của C270 vào khe chừa sẵn trên Fixation C270 cable.stl

• Lắp 2 vít đầu trụ M3 x 25 và T-nut của nó vào Fixation C270.stl và Fixation C270 cable.stl

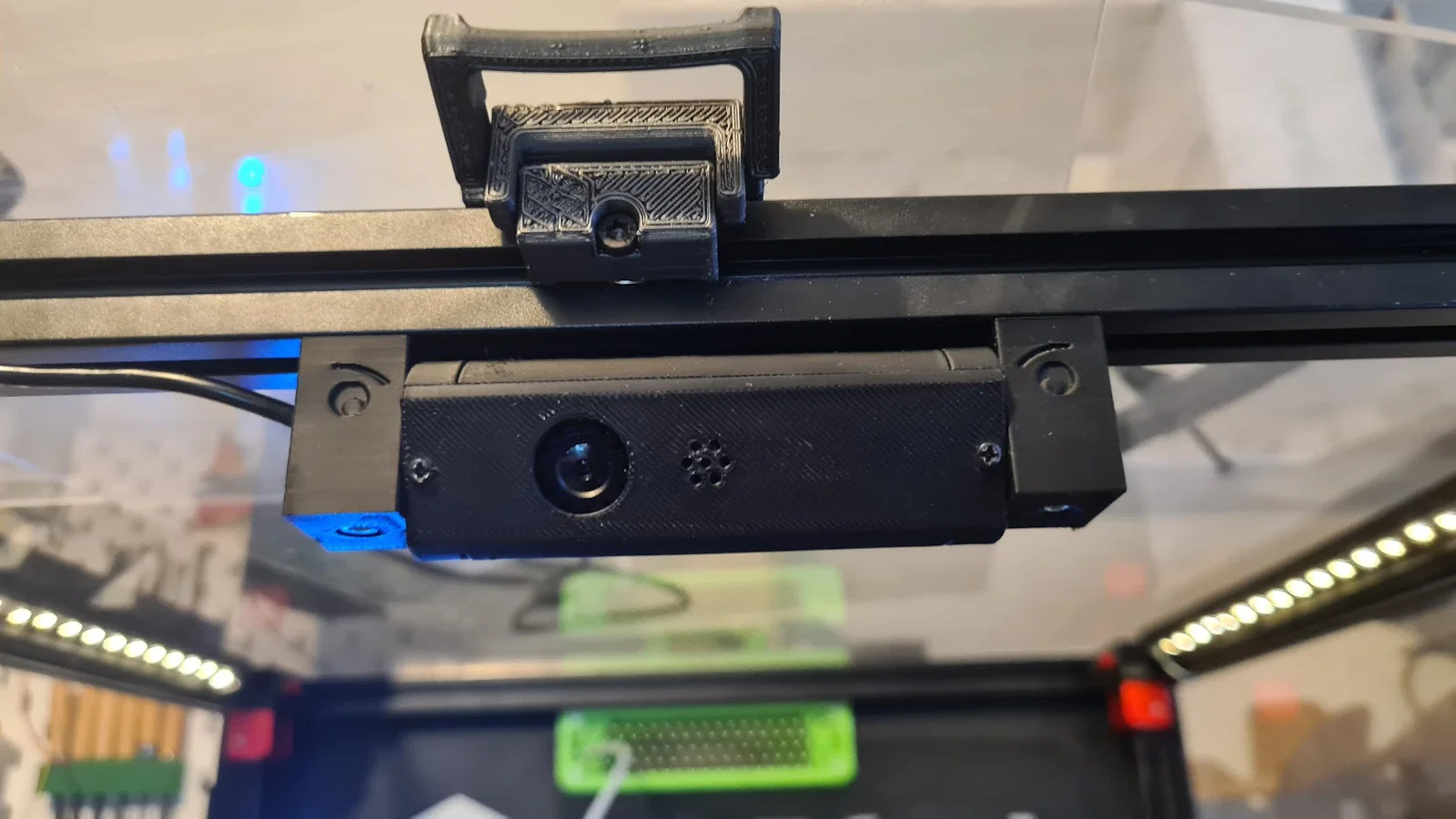

Vậy là chỉ cần gắn lên máy của bạn, siết chặt 2 chi tiết Fixation C270 và cắm vào cổng USB là xong :)

Nếu có góp ý hay ý tưởng nâng cấp thì cứ chia sẻ với mình nha.
