Đây là gì

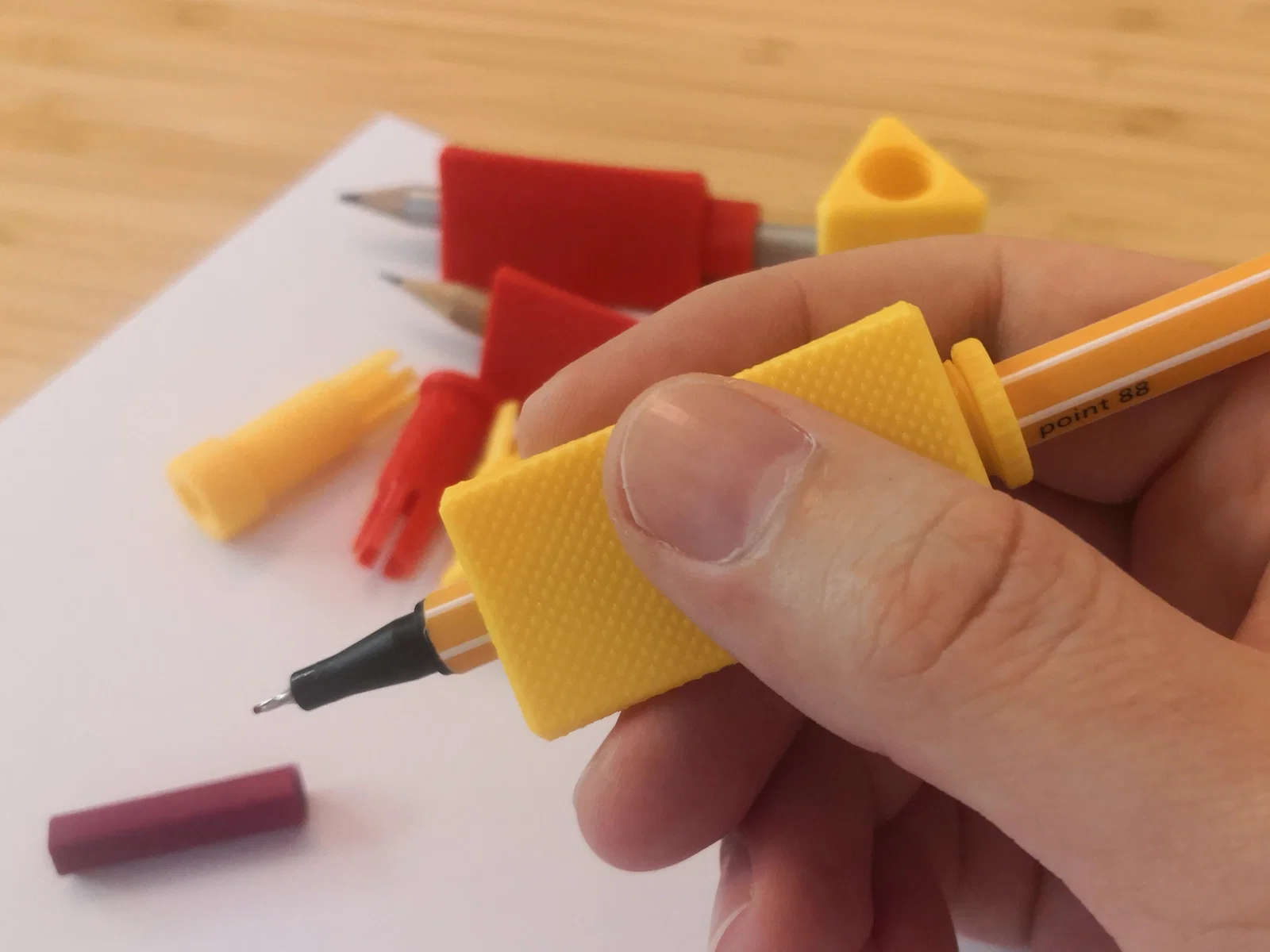

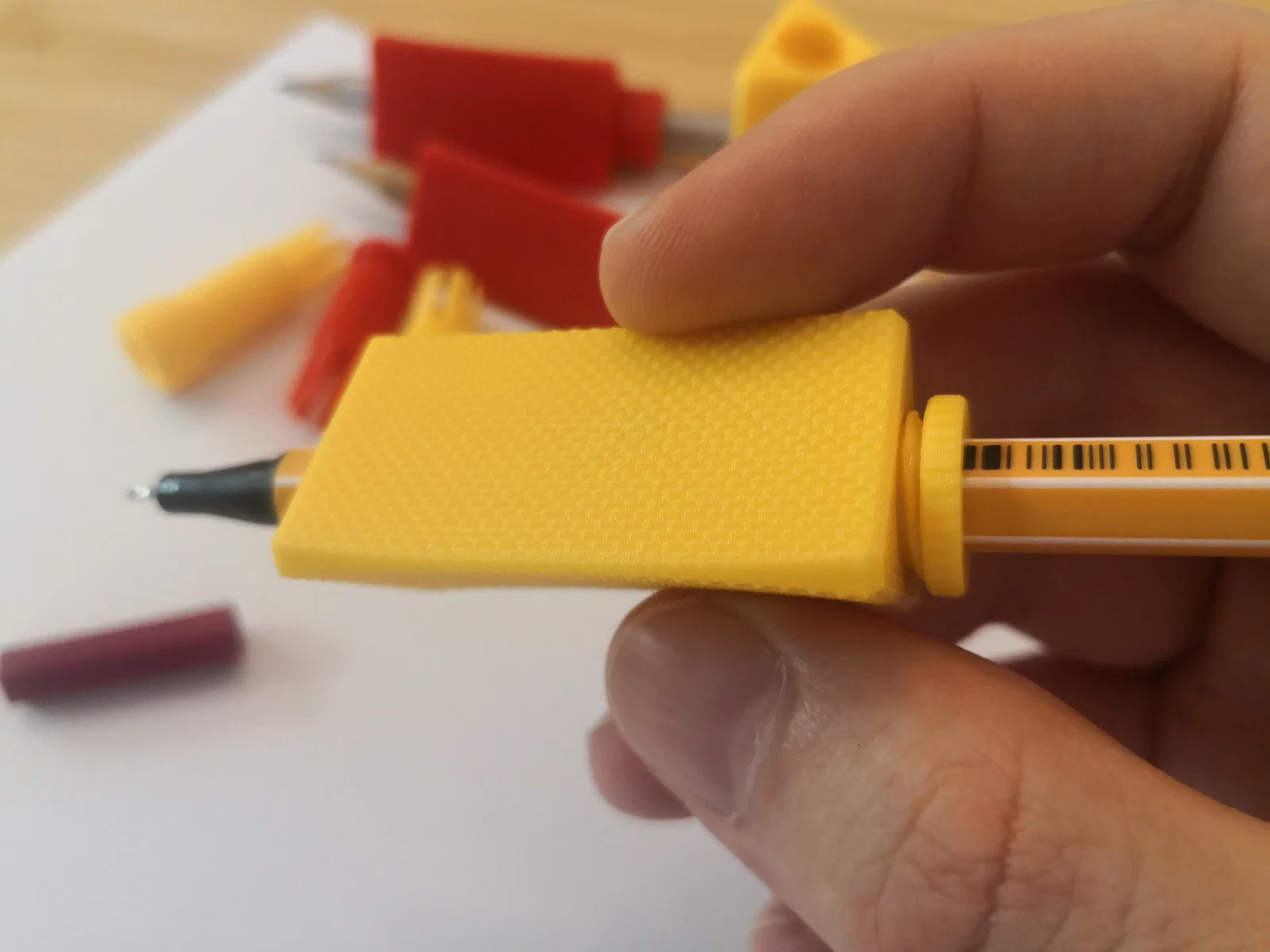

Đây là một thiết bị làm dày phần cầm cho bút chì, các vật tương tự và những dụng cụ điều khiển bằng ngón tay. Nó giúp cầm chắc hơn và hỗ trợ đặt ngón tay đúng vị trí.

In cái gì

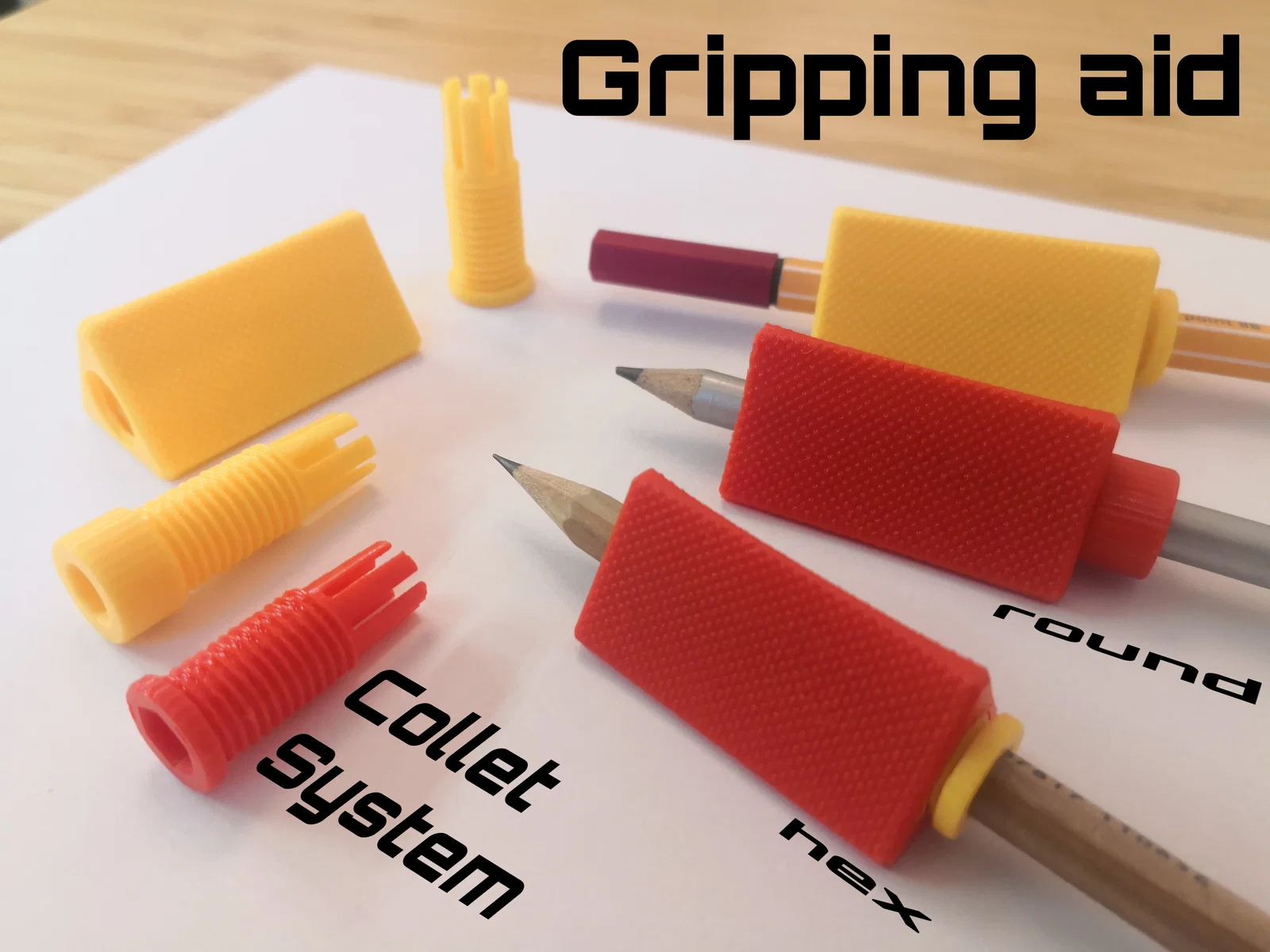

Có hai phiên bản: một cho vật tròn và một cho vật lục giác. Bạn cần đo đường kính của bút/bút chì/dụng cụ, rồi scale cả hai phần của gripping aid cho phù hợp. Mặc định là đường kính 10mm. → Để ra đúng hệ số scale, chỉ cần tính:

  • ( [đường kính bạn cần (mm)] + [độ hở tiêu chuẩn] ) * 10

Ví dụ: bút Stabilo có đường kính 7.8mm

  • (7.8mm + 0.2mm) * 10 = 80% áp dụng cho cả phần grip và phần collet

Cách in

Khuyến nghị in với layer height 0.2 mm và nozzle 0.4mm hoặc nhỏ hơn. Các phiên bản trong hình được in với các thiết lập này bằng PETG.

Cách lắp

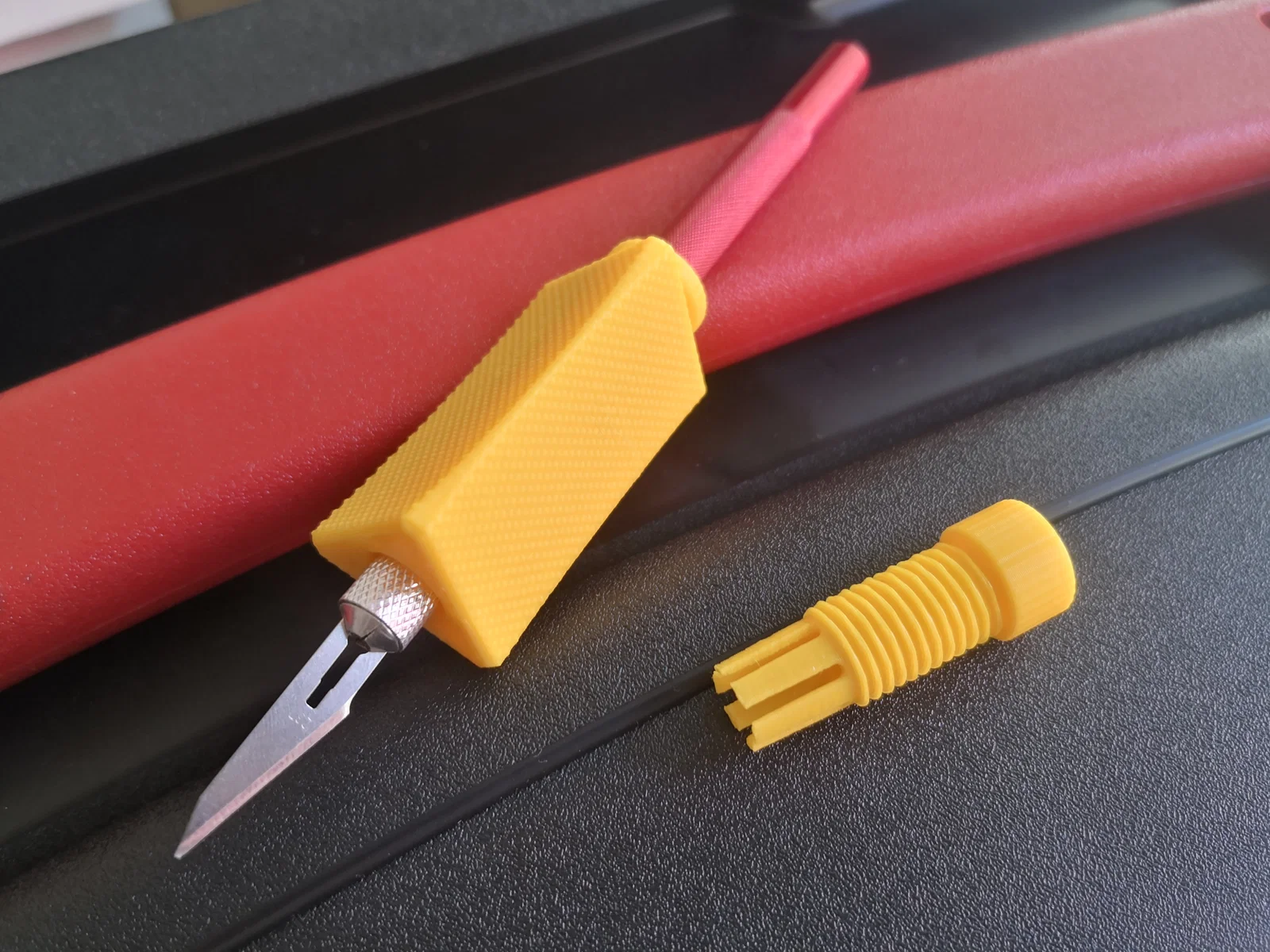

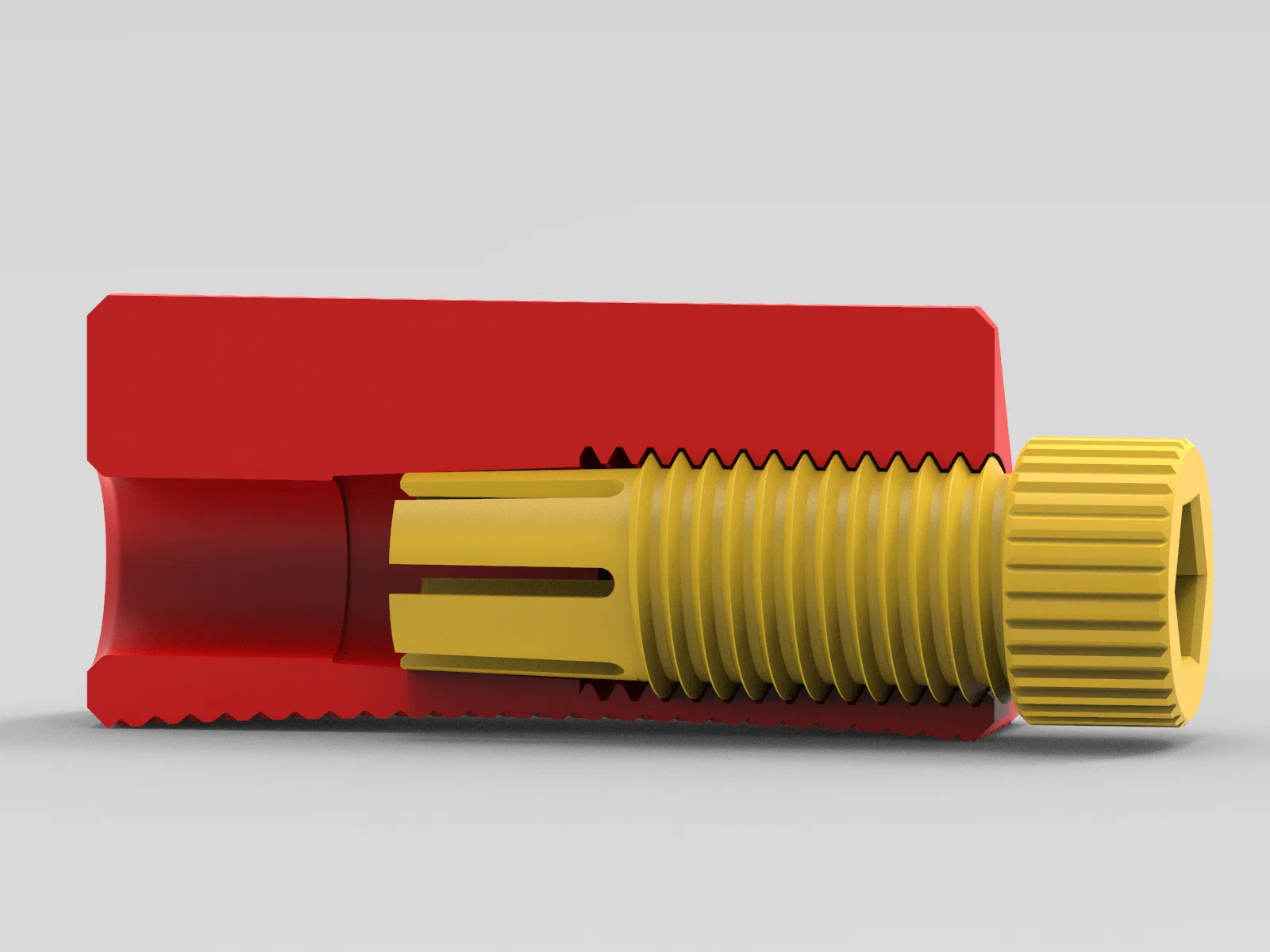

Luồn phần collet vào bút chì trước, rồi tới thân grip. Canh đúng vị trí bạn muốn, sau đó vặn hai phần lại với nhau cho tới khi cụm lắp đứng chắc.

Có thể bạn sẽ dùng qua lại phiên bản này cho các loại bút chì khác (kể cả loại tam giác), nhưng mình chưa thử; việc đó có thể để lại vết hằn trên bút chì.

Tiếp theo

Có thể sẽ có cải tiến, chỉnh sửa hoặc loại bỏ chi tiết dựa trên phản hồi ở đây.

Nếu rảnh thì ghé xem các thiết kế khác của mình ;-)
