Không chỉ là một thanh trượt camera thông thường - Digital Bird

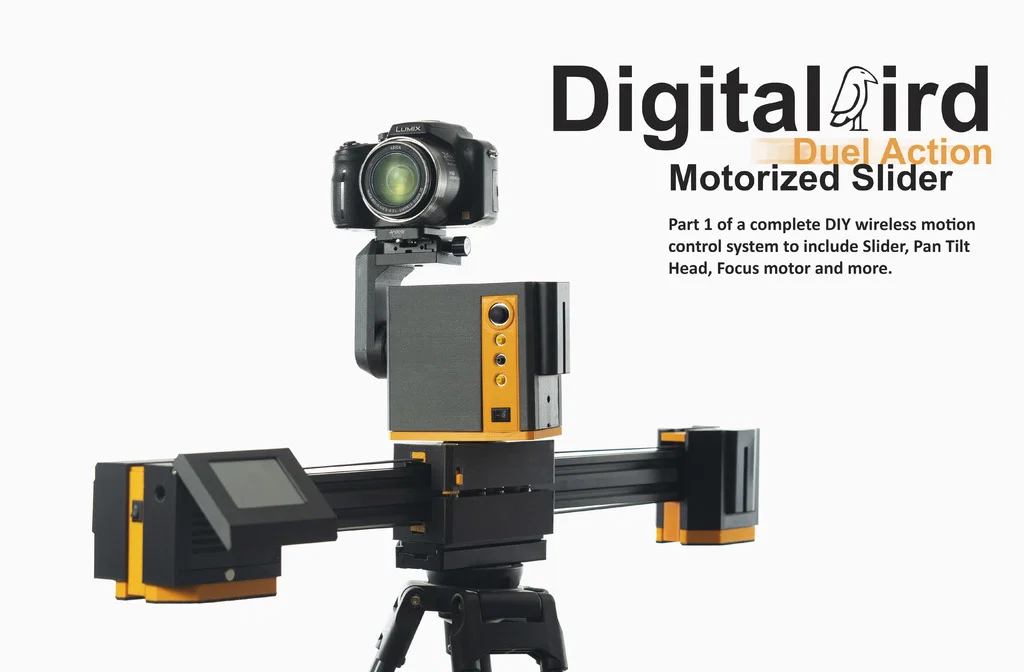

Không chỉ là một thanh trượt camera thông thường, đây là một thành phần trong hệ thống điều khiển chuyển động máy quay kỹ thuật số Digital Bird, mang đến hàng loạt tính năng thường chỉ thấy trên các thiết bị thương mại có giá hàng ngàn đô la. Hệ thống hoàn chỉnh bao gồm thanh trượt (slider), đầu Pan Tilt, motor lấy nét (Focus motor), bàn xoay kỹ thuật số và Mini Jib, tất cả đều được kết nối không dây.

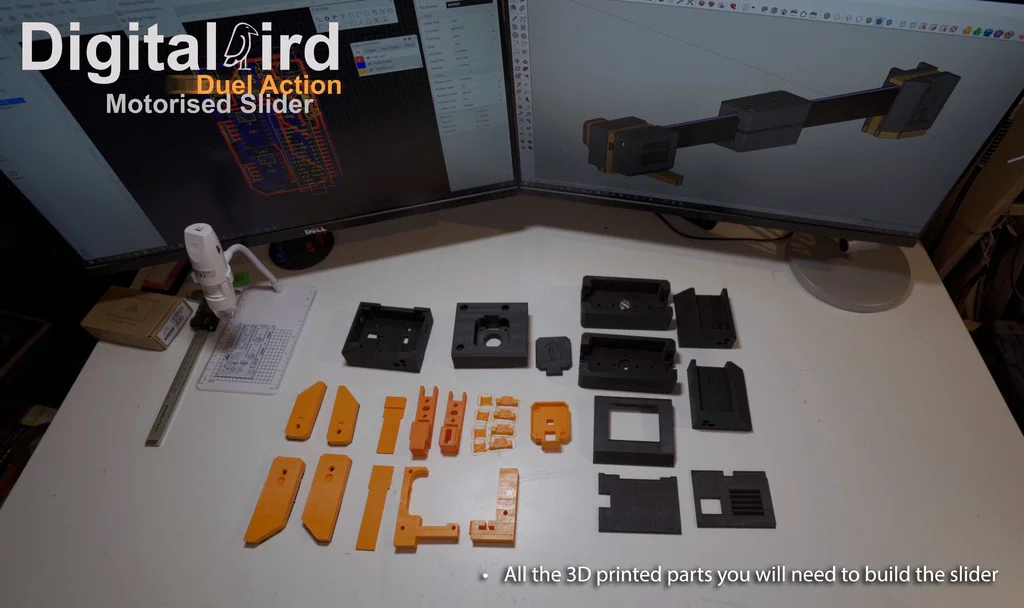

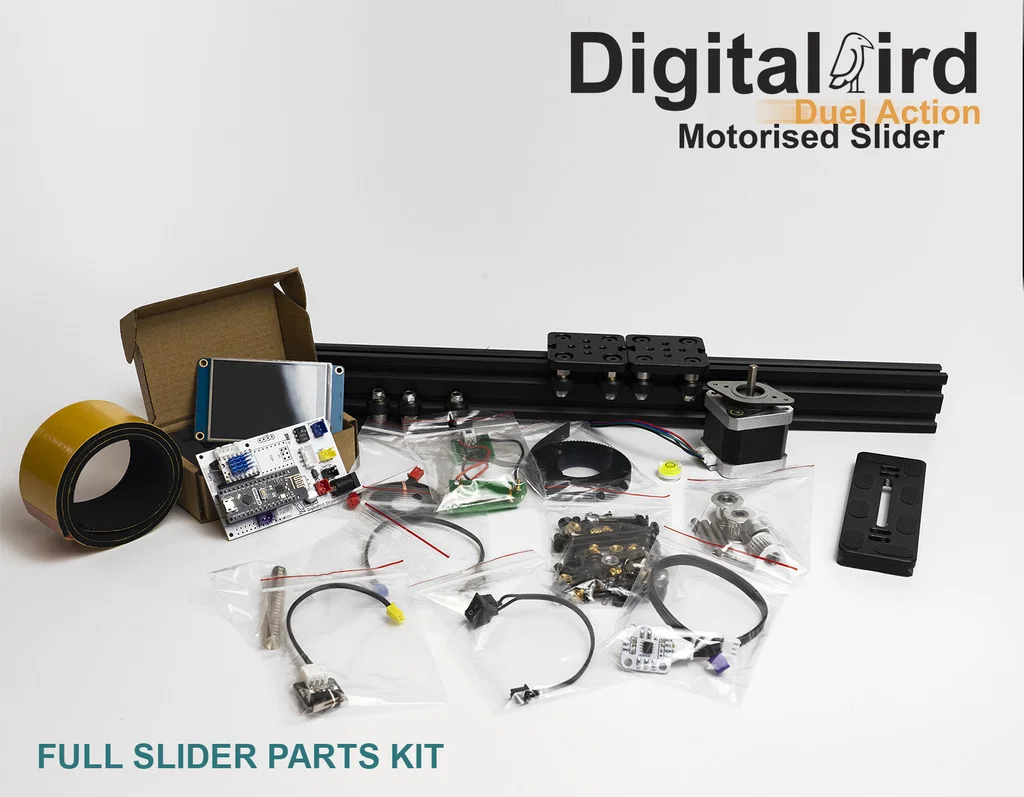

Ngoài các bộ phận in 3D, bạn cũng sẽ cần các bộ linh kiện phù hợp tại đây:

Bộ linh kiện https://digital-bird-motion-control.myshopify.com

Tín dụng: Dự án này sử dụng đặc biệt hai thư viện mã nguồn mở arduino chính mà tôi rất biết ơn:

• gin66/FastAccelStepper: Một nguồn tài nguyên tuyệt vời để điều khiển nhiều động cơ bước với tính năng kiểm soát gia tốc trên tất cả các motor.
• Seithan/EasyNextion Library: Một phương pháp dễ sử dụng để thiết lập và thực thi lệnh từ các màn hình Nextion.

Các chế độ vận hành:

• Chạy thẳng A-B
• A-B với kiểm soát gia tốc (ramp/Ease)
• Chế độ A-B-A Bounce
• Chế độ Time-lapse với bộ đếm khoảng thời gian tích hợp và kiểm soát màn trập camera
• Bộ trình tự sáu phím cho phép bạn thiết lập tối đa sáu vị trí di chuyển
• Chức năng Stop Motion
• PTZplus để điều khiển thời gian thực lên đến 3 hệ thống camera

Tính năng:

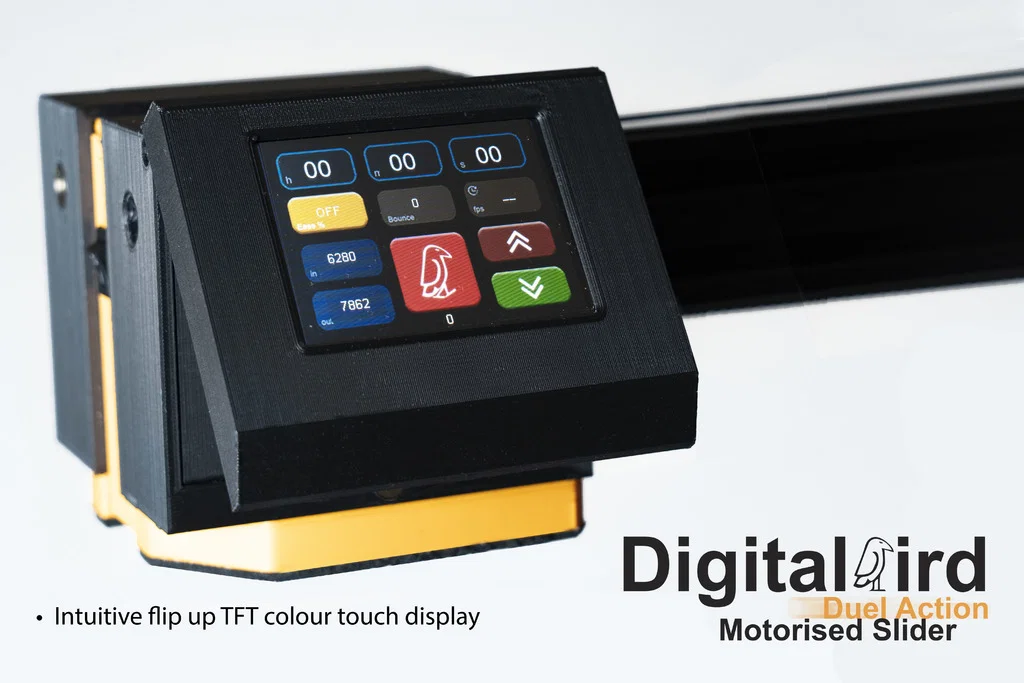

• Lựa chọn hai bộ điều khiển WIFI (Compact hoặc PTZplus)
• Kết nối và vận hành không dây với tất cả các thiết bị khác trong hệ thống
• Trượt đơn hoặc kép (Duel action)

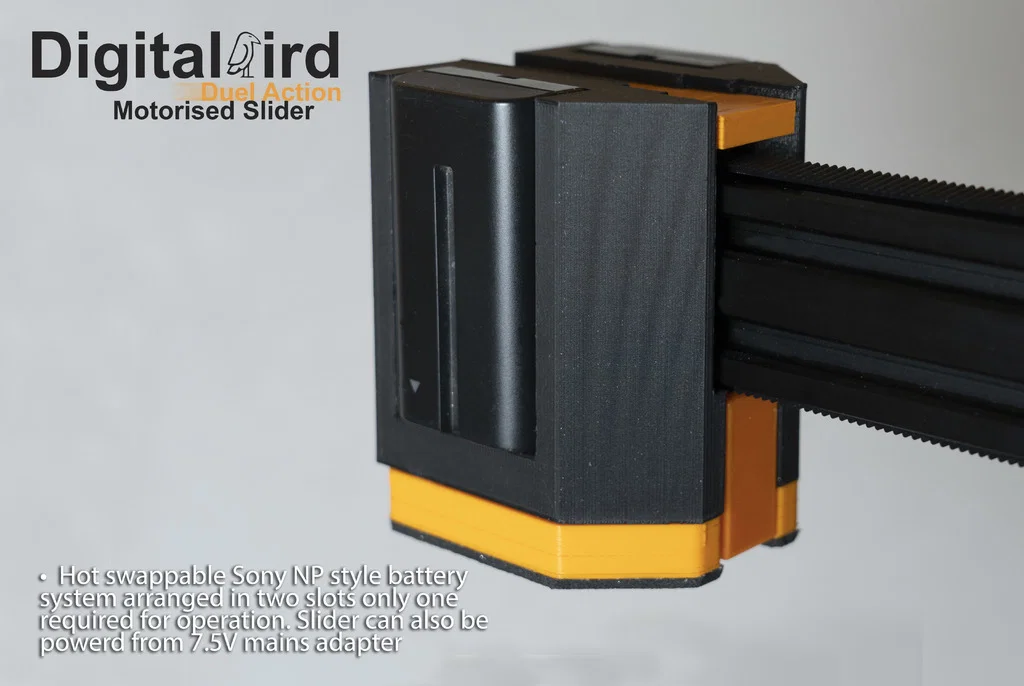

• Pin chuẩn Sony NP có thể thay nóng
• Công tắc hành trình để thiết lập tự động

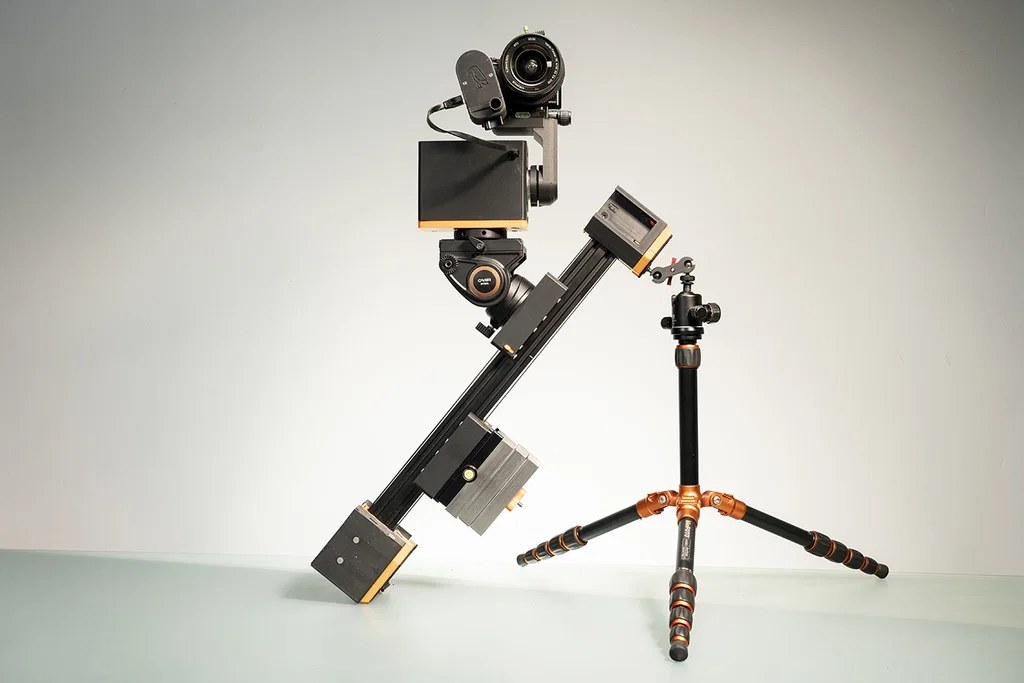

• Khả năng nâng theo chiều dọc (lên đến 4KG nếu dùng đối trọng trên xe trượt dưới)
• Driver động cơ bước siêu tĩnh cung cấp vận hành êm ái, yên tĩnh ở chế độ vi bước (micro stepping)
• Encoder từ tính cho phép định vị camera bằng tay

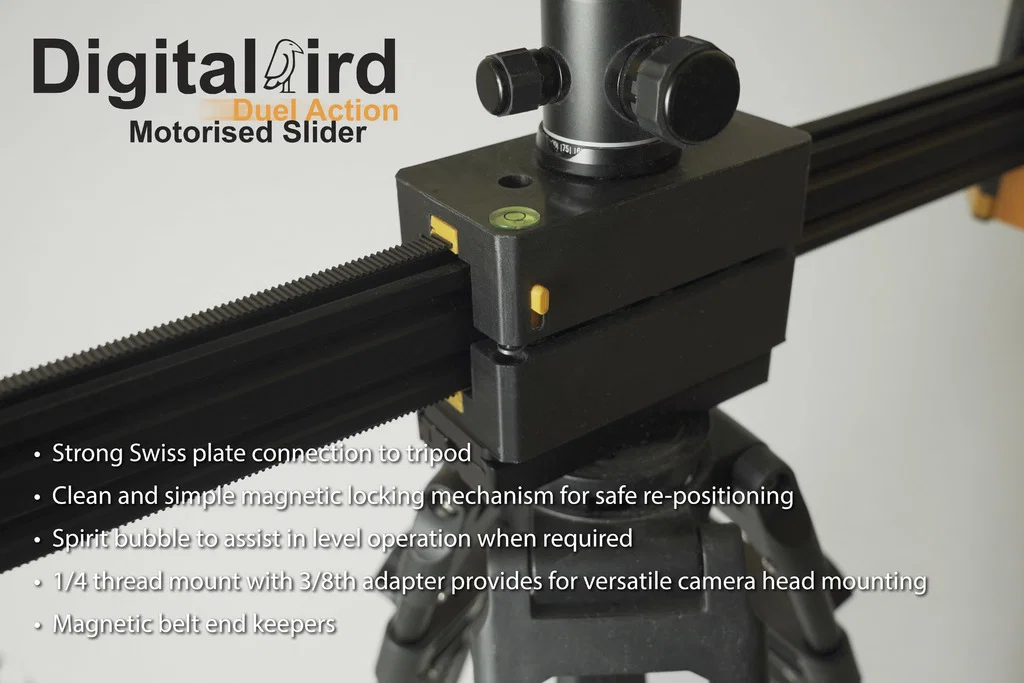

• Cơ chế khóa để dễ dàng vận chuyển

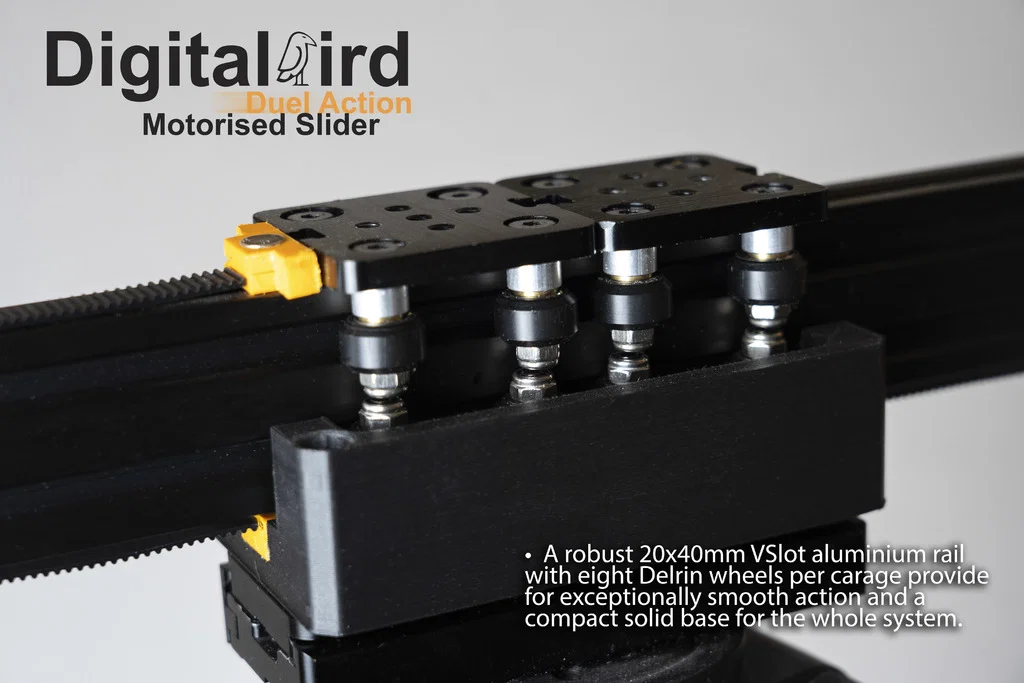

• Thanh ray đơn nhỏ gọn không có dây curoa trong không gian mở để tránh bị vướng

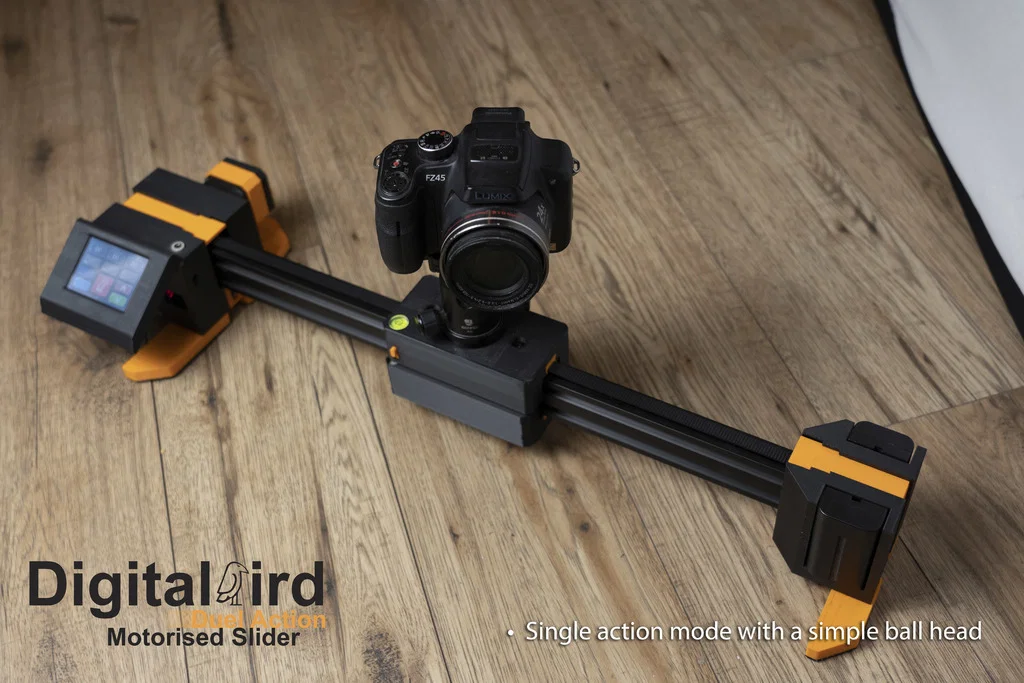

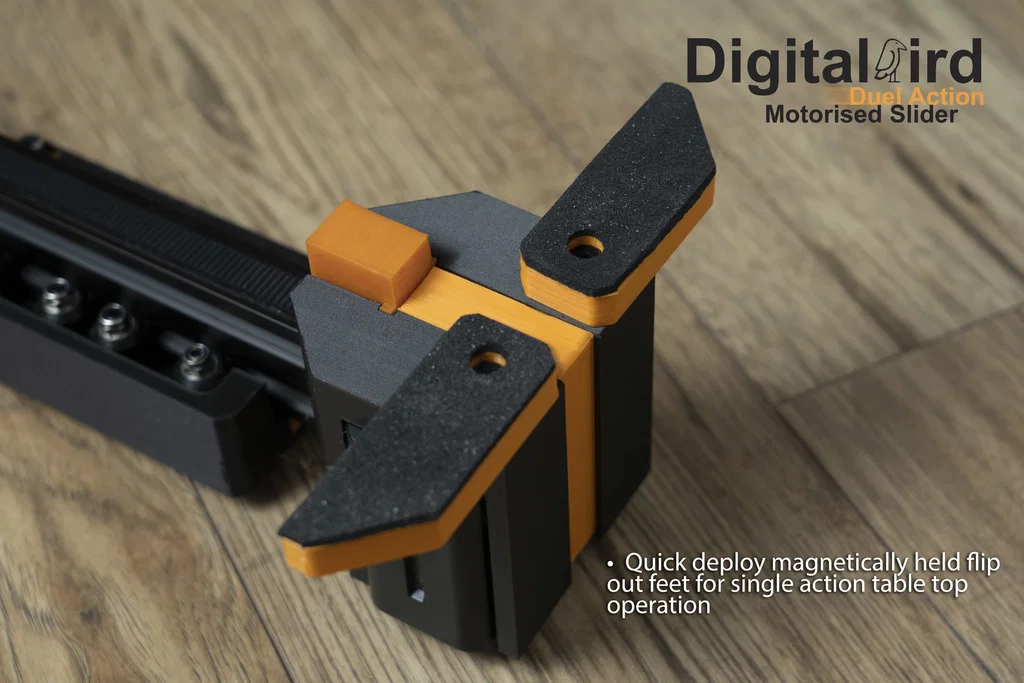

• Chân đế dạng ống lồng có thể bật ra để thiết lập nhanh ở chế độ trượt đơn
• Màn hình OLED để theo dõi pin và trạng thái PTZ
• Có thể lắp với thanh ray dài hơn cho nhu cầu sử dụng không phải Duel action

Liên kết hệ thống: (Xem tài liệu gốc để biết danh sách đầy đủ các liên kết GitHub và Printables)

Cập nhật tin tức (Ngày 13/01/23): Bo mạch chính Digital Bird đã được nâng cấp lên phiên bản 2.0. Nếu bạn đang lắp ráp hệ thống với các bộ kit mua trước ngày này, hãy yên tâm rằng bản cập nhật mới chỉ tăng sự tiện lợi chứ không thêm chức năng mới. Các thay đổi bao gồm:

• Không cần cáp 'Y' giữa OLED và encoder nữa.
• Không cần miếng dán điện trở ở mặt sau bo mạch.
• Có thêm 2 cổng cho 2 công tắc hành trình.

Lưu ý khi in: Độ phân giải 0.2, infill theo % khuyến nghị trong tên linh kiện. Sử dụng Matt PLA. Hãy nhớ lý do thiết bị quay phim thường có màu đen là để tránh phản xạ ánh sáng!

Tuyên bố miễn trừ trách nhiệm: Dự án này có rất nhiều bộ phận phải hoạt động ăn khớp với nhau. Đây là dự án của bạn, tôi rất sẵn lòng đưa ra lời khuyên nhưng mọi thứ cần được thực hiện cẩn thận. Phần mềm vẫn đang trong quá trình phát triển nên có thể sẽ có lỗi cần khắc phục.
