Demi Rail – thanh rail Eurorack 34 & 42 HP

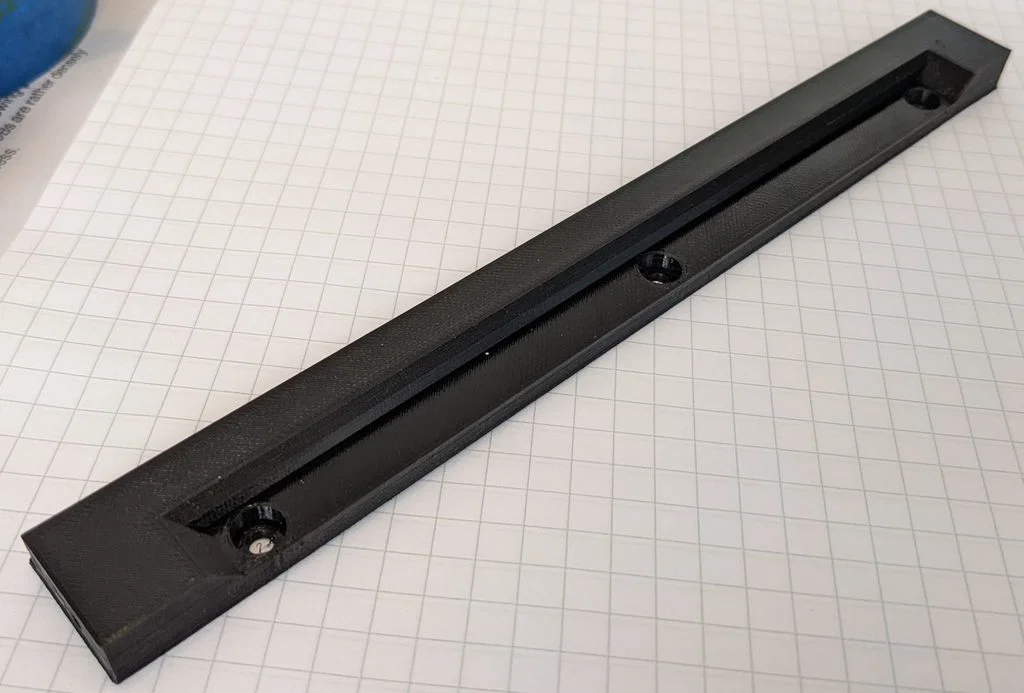

Đây là một thanh rail Eurorack. Mỗi rail dài 34 hoặc 42 HP. Gọi là “Demi rail” hay half-rail vì bị giới hạn kích thước theo khổ máy in 3D của mình. Cần 2 thanh để làm một thùng Eurorack 1U hoặc 3U. Bốn thanh 42 HP có thể ghép thành một case Eurorack 84 HP.

Mình làm bản 34 HP để gắn một Rene sequencer. (Mình cũng thiết kế một cái hộp cắt laser để giữ các rail, phía sau có chừa chỗ cho bộ nguồn 4hp.)

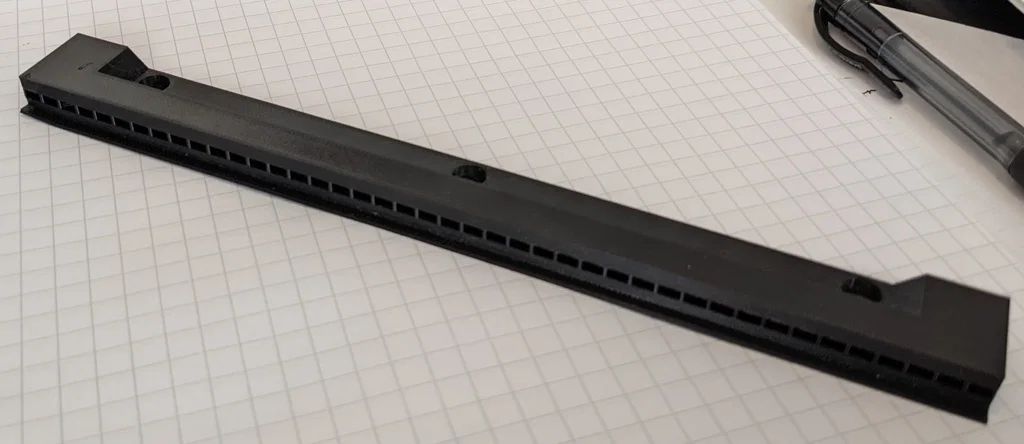

Thanh rail này cũng tiện để set up các case Eurorack kiểu “lunchbox”.

Rail được thiết kế để dùng với M3 rail bolts, ví dụ như M3 Knurlies của Befaco*.

Phần hardware để bắt/ốp rail giả định là dùng ốc M4.

PETG có thể tự taro (self tapping) cho ốc M3 và M4. Nhưng nếu bạn muốn thì có thể chạy taro lại các lỗ. Mình cũng in các rail này bằng PLA và cho kết quả rất ổn.

*Lưu ý: Nếu dùng lâu ngày bạn thấy phần ren “nut” của rail bị tuôn và không giữ ốc chắc nữa, bạn có thể chấm một lượng nhỏ keo cyanoacrylate dạng “gel” hoặc loại đặc (“CA” super glue) vào lỗ bằng tăm. Đợi keo cứng hẳn rồi mới vặn ốc lại. Ngoài ra đừng siết quá chặt bằng tua vít; siết bằng tay vừa đủ là được cho rail bolts.

Có thể dùng một con ốc M4 không đầu (hai đầu ren) để nối hai thanh rail lại với nhau nhằm tăng chiều dài. Tuy nhiên rail được thiết kế để có thể neo từ phía dưới hoặc phía trên và áp sát trực tiếp vào thanh kế bên. Ở cuối rack, có thể vặn một con ốc vào đầu thanh rail. Vì vậy, chỉ cần một con ốc ở đầu rail và một con ốc bắt từ mặt dưới case là giữ rail chắc tại chỗ.

Lỗ ở đầu được đặt đúng vị trí như Tiptop Audio Z-Rail, và được thiết kế để nhận ốc M4 mà không cần dùng ê-cu.

Các rail này hoạt động được với bộ nguồn và flying bus như 4ms Row Power hoặc Tiptop uZeus.

Lưu ý quan trọng: một bộ nguồn như uZeus thường được kỳ vọng gắn lên rail kim loại để rail đóng vai trò tản nhiệt (heat sink). Rail PETG hoặc PLA như mẫu này thì tản nhiệt không đáng kể. Nếu bạn chạy uZeus với tải điện nặng thì nên gắn nó lên một heat sink riêng. Mình thích 4ms Row Power hơn vì có vẻ chạy mát hơn uZeus.

Print Settings

Printer Brand:

Prusa

Printer:

I3 MK3S

Supports:

No

Resolution:

0.15mm

Infill:

15%

Filament:

Hatchbox PETG (hoặc: PLA)

How I Designed This

Thiết kế bằng Autodesk Fusion 360.

Mình thiết kế thanh rail này song song với một thiết kế case Eurorack 9U 84 HP cắt laser — 3 hàng, mỗi hàng 3U 84 HP. Hiện tại thiết kế đó chưa được set up để dùng rail in 3D này cho tất cả các hàng — chỉ dùng cho hàng trên cùng kiểu “add-on”. (Hai hàng dưới dùng Tiptop Z-rails.) Nhưng mình có thể chỉnh lại và đăng lên nếu có nhiều người quan tâm.
