Mount treo gầm cho PS5 (PS5 Dangler Under Mount)

TUYÊN BỐ MIỄN TRỪ TRÁCH NHIỆM

Thiết kế này là dạng chịu tải (load‑bearing) và nhiều khả năng sẽ được lắp trong môi trường có nhiệt. Khuyến nghị in các chi tiết bằng PETG, ABS hoặc ASA.

PLA yếu cả về chịu lực lẫn chịu nhiệt, vì vậy cực kỳ KHÔNG khuyến nghị.

Giới thiệu

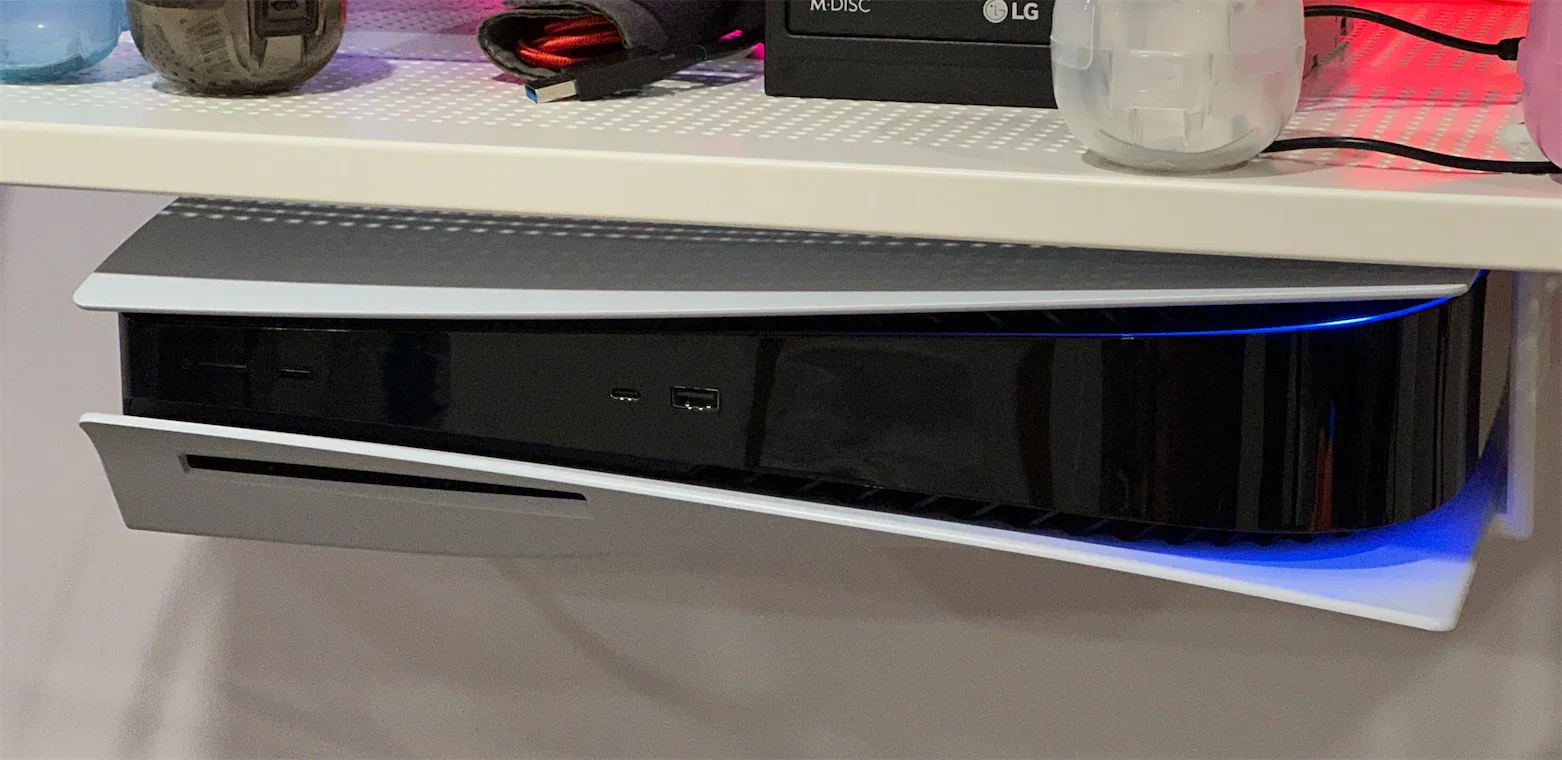

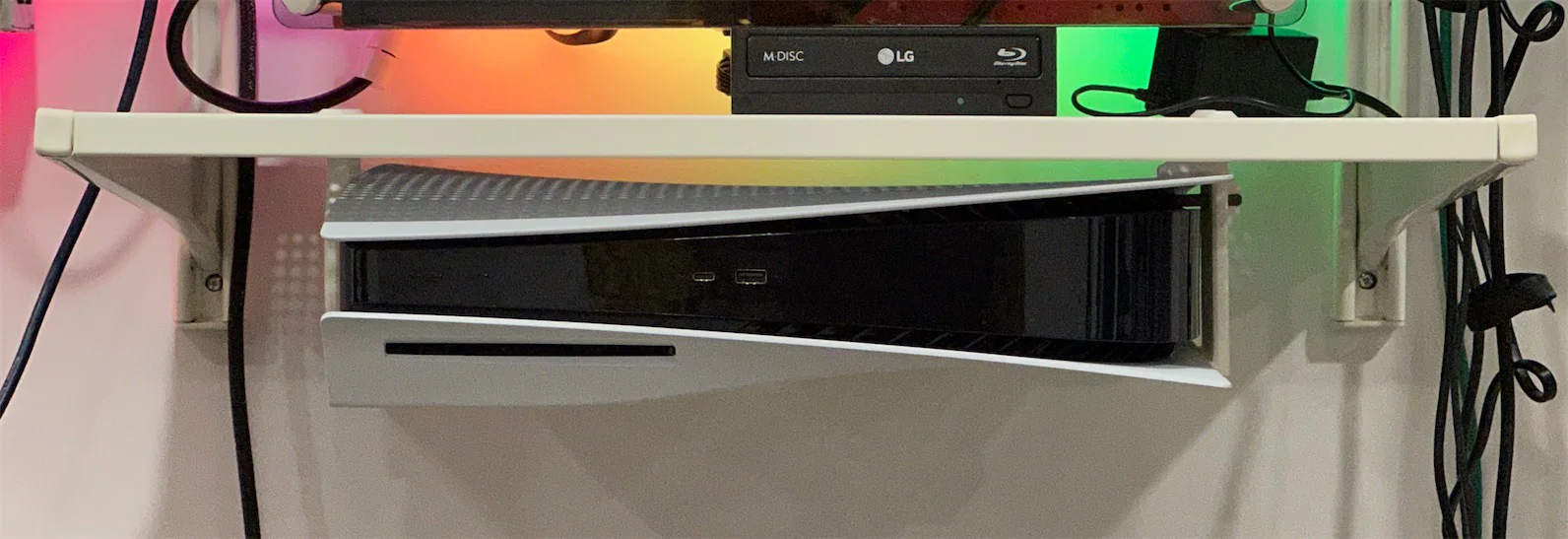

Đây là phiên bản của mình cho giải pháp treo gầm (under hanging) PS5. Thiết kế cố gắng dùng ít vật liệu nhất có thể nhưng vẫn đảm bảo chắc chắn.

Bộ mount này được thiết kế xoay quanh hệ kệ IKEA Algot (hiện đã ngừng bán), nhưng cũng tương thích với kiểu bắt vít thông thường. Khi bắt vào vật liệu đặc, vui lòng dùng vít có đường kính ren 3mm.

Thiết kế ban đầu nhắm tới bản PS5 Disc. Nhờ @Lemanito, bản Digital cũng đã được xác minh là dùng được.

Yêu cầu không gian & các phương án bố trí

Khung bao 4 lỗ vít có kích thước cố định 40x6.4cm.

Chiều cao tối thiểu cần cho mọi phương án lắp là 13cm.

Khoảng cách 94mm tính từ phía trước sẽ giúp mặt trước của PS5 thẳng (flush) với mép bề mặt lắp. Nếu bạn không ngại PS5 thò ra dưới tấm panel, bạn có thể rút ngắn theo ý.

Khoảng cách tối thiểu 180mm về phía sau là để đảm bảo vẫn cắm được dây vào mặt sau PS5 và nên được cân nhắc.

IKEA Algot Perforated Panel

Phần này minh hoạ bố trí khi bạn lắp lên panel đục lỗ IKEA Algot (60x38cm).

Đếm từ mỗi bên như hình bên dưới để xác định vị trí lỗ lắp.

Yêu cầu không gian lắp đặt (Universal)

Đây là bố trí khuyến nghị cho kiểu lắp thông thường. Yêu cầu không gian 60x36cm để tuân theo khoảng hở thông gió Sony khuyến nghị.

Yêu cầu không gian lắp đặt tối thiểu tuyệt đối

Đây là mức tối thiểu tuyệt đối. Không khuyến nghị trừ khi khu vực xung quanh thoáng mở — nếu không bạn có nguy cơ làm PS5 quá nhiệt.

In 3D (Printing)

Hãy in các chi tiết theo đúng hướng (orientation) được gợi ý. In sai hướng sẽ làm giảm nghiêm trọng độ bền kết cấu và có thể gây nguy hiểm cho PS5.

Left Arm:

Left Silder:

Right Arm (need support):

Right Stopper Piece:

Clamps A/B (need two sets):

Through-mounting Brackets for Algot (2x, Optional):

Các phần khác (Other Parts)

4 bộ ốc lục giác M3x12mm và ê-cu (cho kiểu xuyên panel Algot, có thể cần loại dài hơn nếu dùng panel khác), hoặc 4x vít thường có đường kính ren 3mm để bắt vào vật liệu đặc từ phía dưới

2x ốc lục giác M3x20mm để gắn slider stump vào PS5 và khoá miếng stopper.

Lắp ráp & lắp đặt bộ mount

Left Slider Stump

Dùng một ốc lục giác M3x20mm để gắn left slider stump vào mặt đáy PS5. Lưu ý mũi tên ở bên hông chỉ hướng UP.

Lắp Left & Right Arm

Trượt (slide) các miếng clamp A và B vào hết cỡ trong các rãnh ở phía trên mỗi arm. Lưu ý đúng chiều và tên của từng chi tiết.

Bắt mount

Xuyên panel (through-mounting) vào Algot hoặc các loại panel khác

Bắt vào vật liệu đặc bằng vít D3 thường từ phía dưới

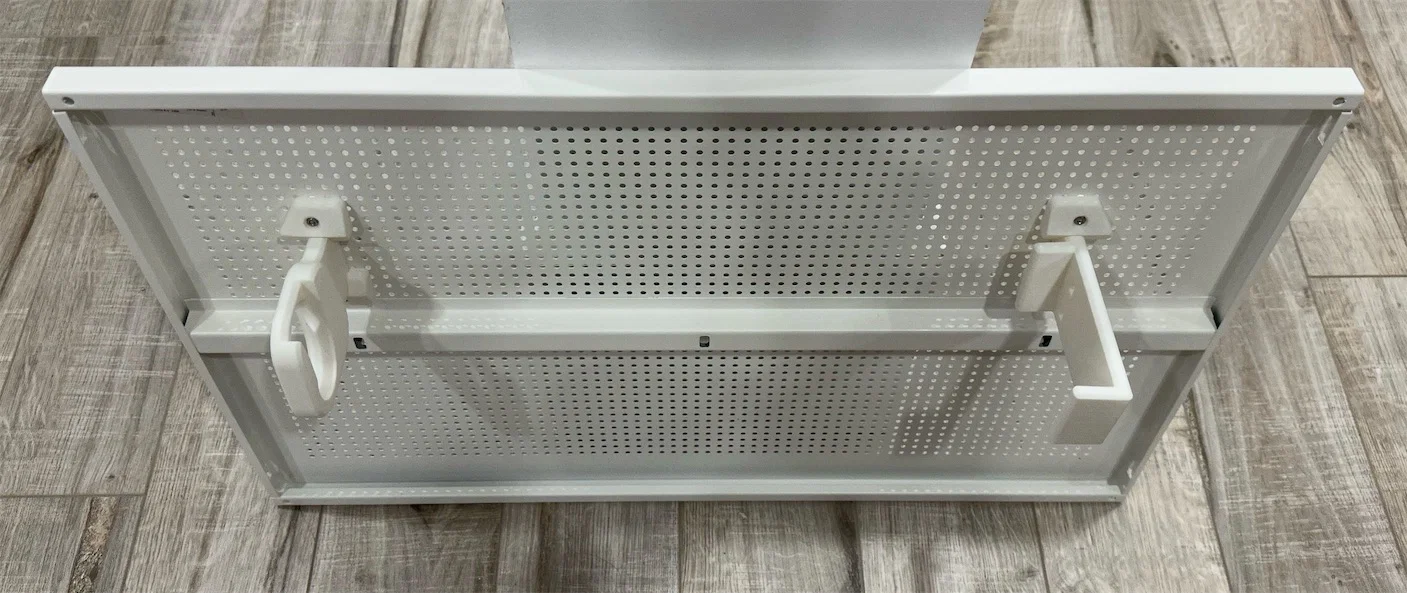

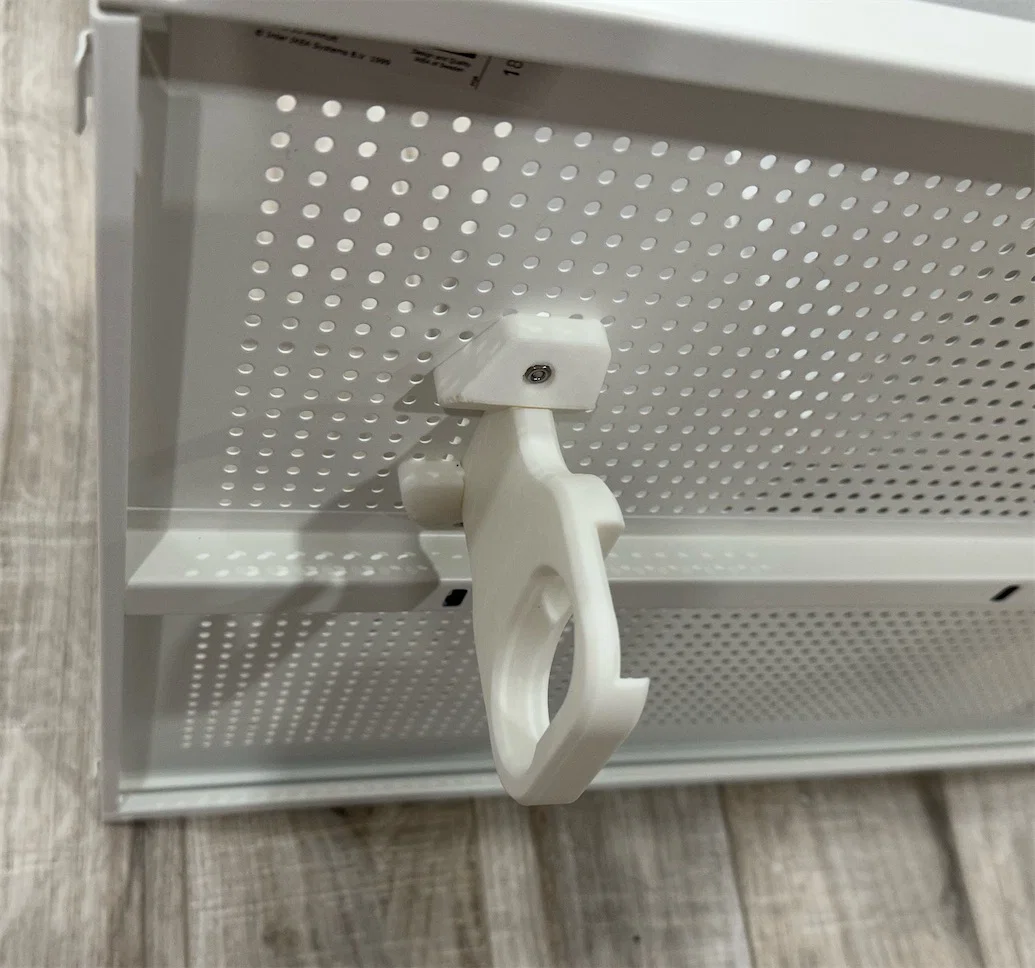

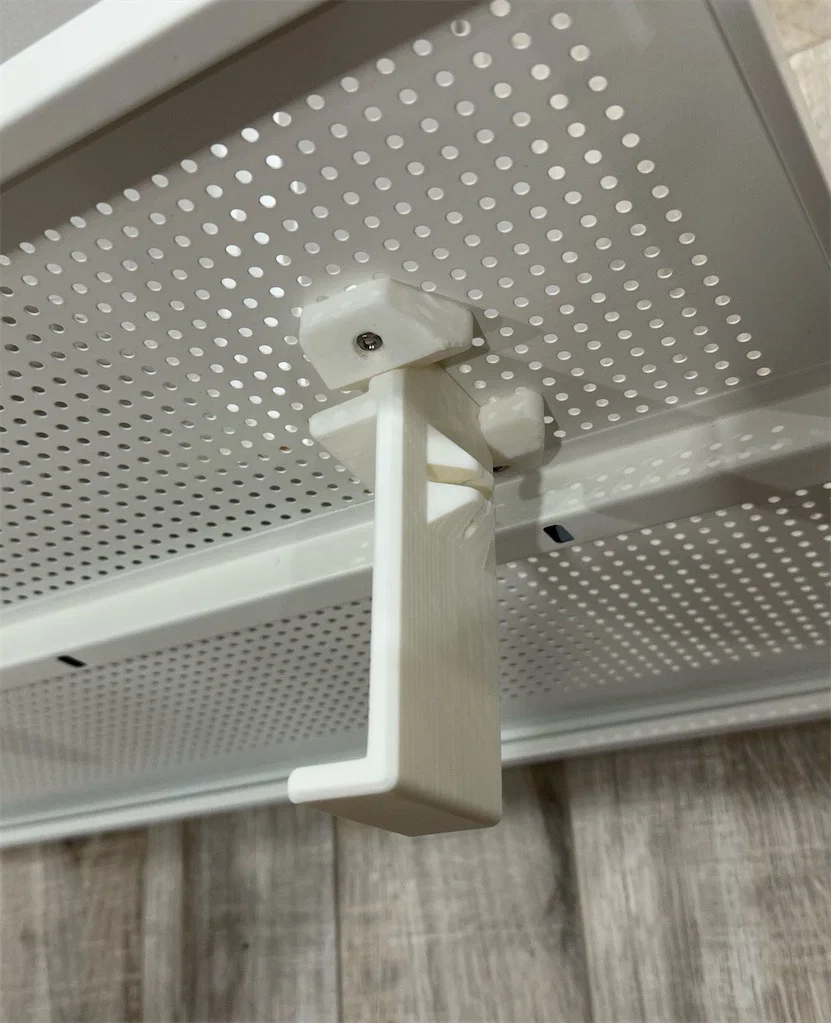

Minh hoạ các arm sau khi lắp:

Lắp PS5 vào mount

Trượt PS5 theo phương ngang vào giữa hai mount.

Bên trái

Bạn sẽ cần ép slider stump vào slider channel trên left arm. Arm sẽ phải hơi bẻ cong ra ngoài một chút để cho PS5 vào. Nếu bắt vào vật liệu đặc thì có thể hơi khó. Bạn có thể nới nhẹ vít bắt để hai arm “nhún” thêm một chút.

Bên phải

Sau khi bên trái đã vào được sliding channel, trượt PS5 vào hết cỡ cho tới khi tự dừng lại bởi các ngàm (claws) trên right arm.

Cắm miếng stopper vào hết cỡ trong khe trên right arm.

Sau đó thả một ốc M3x20 xuống lỗ trên right arm để khoá miếng này lại. Không cần siết chặt ốc.

------

Hoàn tất

Khi lắc thử, PS5 dự kiến sẽ có độ rơ vài mm, nhưng sẽ không thể rơi ra khỏi mount.
