Ví Maker Wallet kèm Magsafe Ring và Slim AirTag (3-4 thẻ)
Remix từ Ví Maker - Hoàn toàn có thể in 3D Tác giả flowalistik
- Lượt tải
- 102
- Lượt thích
- 44
- Lượt coi
- 5.549
- Bản remix
- 0
- Bình luận
- 0
File 5 2 MB
- Maker_Wallet_-_Flowalistik_-_Body_-_MagSafe_-_Airtag_1777830597.stlSTL · 1,7 MB
- Body-Cover_1777830598.stlSTL · 27,6 KB
- Maker_Wallet_-_Flowalistik_-_Lever-Short_1777830599.stlSTL · 56,5 KB
- Body-Cover-v2_1777830600.stlSTL · 164,7 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #373830
- Danh mục
- DIY
- Ngày đăng
- Giấy phép
- CC BY-NC — Ghi công, phi thương mại
Mô tả
Mẫu này vẫn đang trong quá trình làm và mình còn mới tập dùng phần mềm 3D modeling. Nhẹ tay giúp nha :)

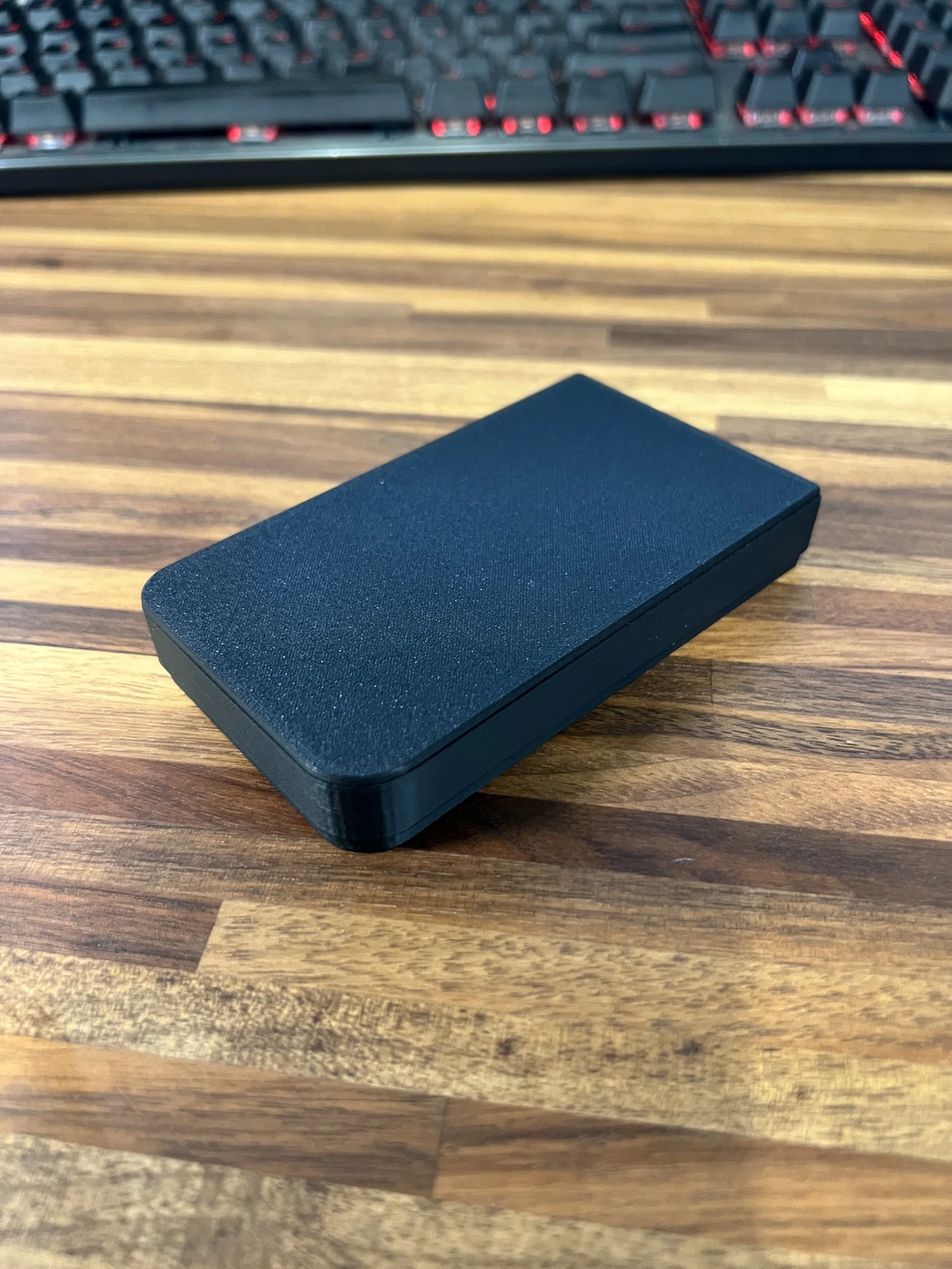

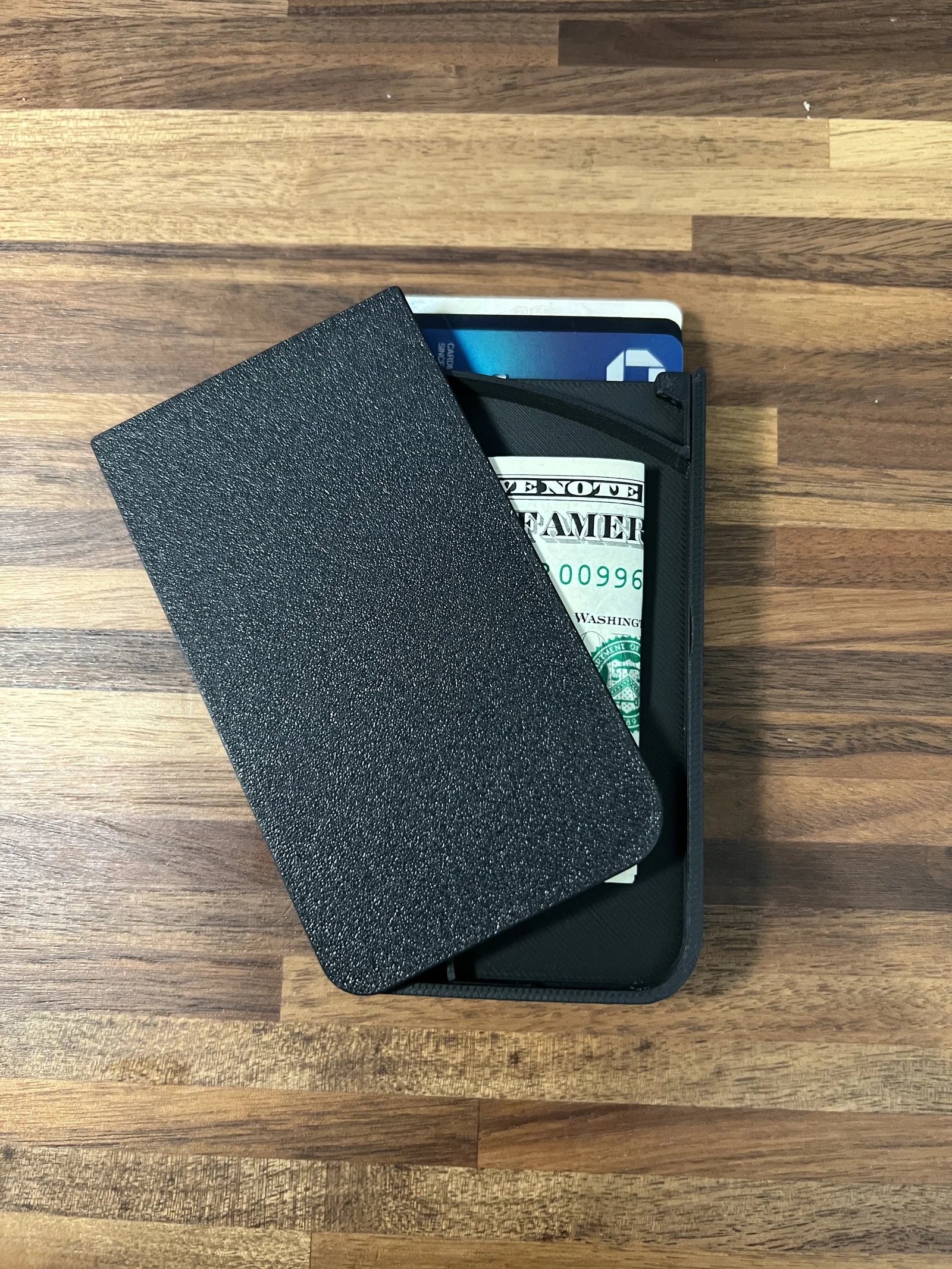

Bản in sau khi lắp ráp xong dày khoảng 17mm. Mình đang cố làm mỏng hơn mà vẫn giữ được khả năng chứa 3 thẻ và 1–3 tờ tiền. Mình sẽ đăng phiên bản tiếp theo khi làm xong.

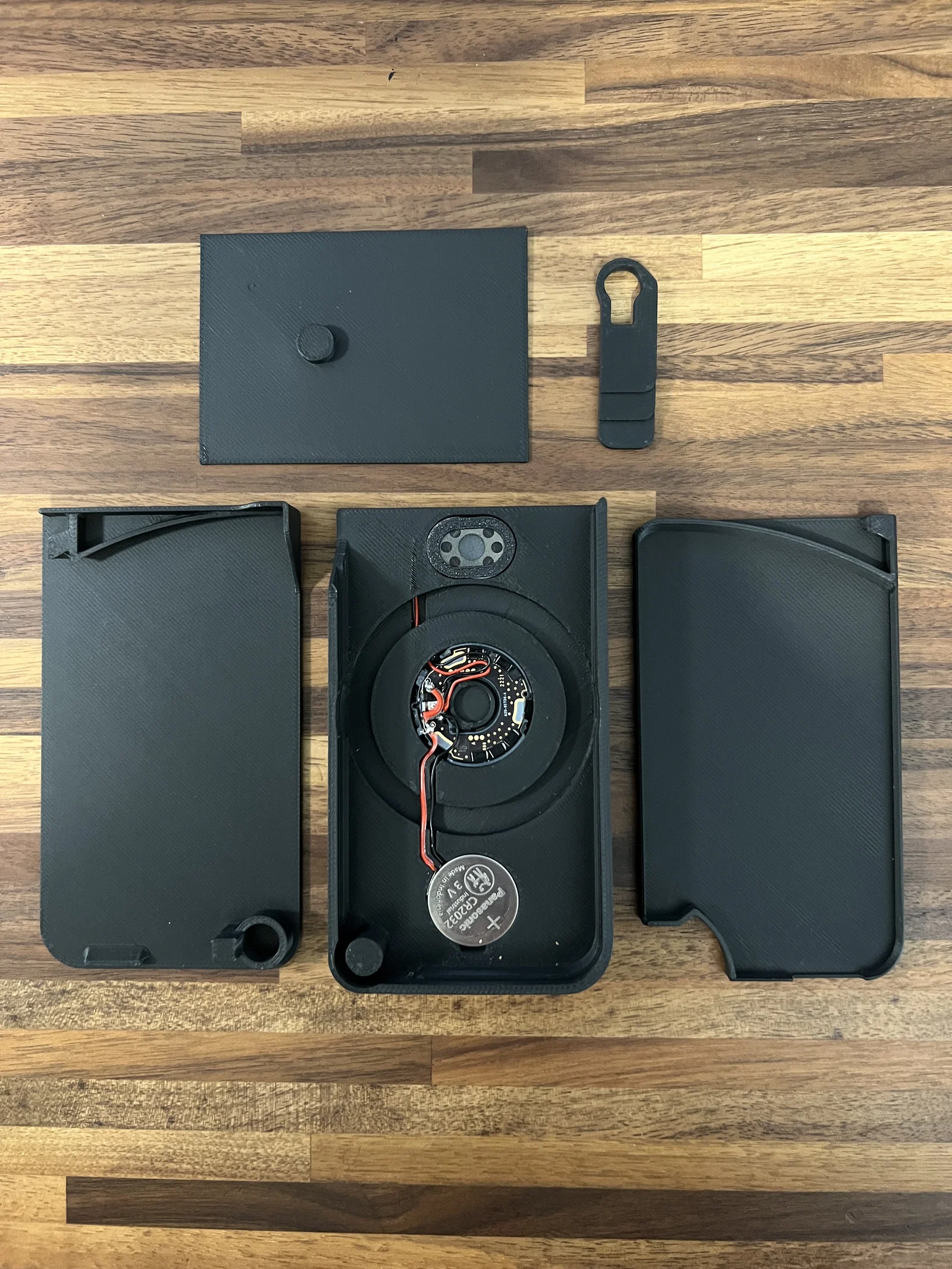

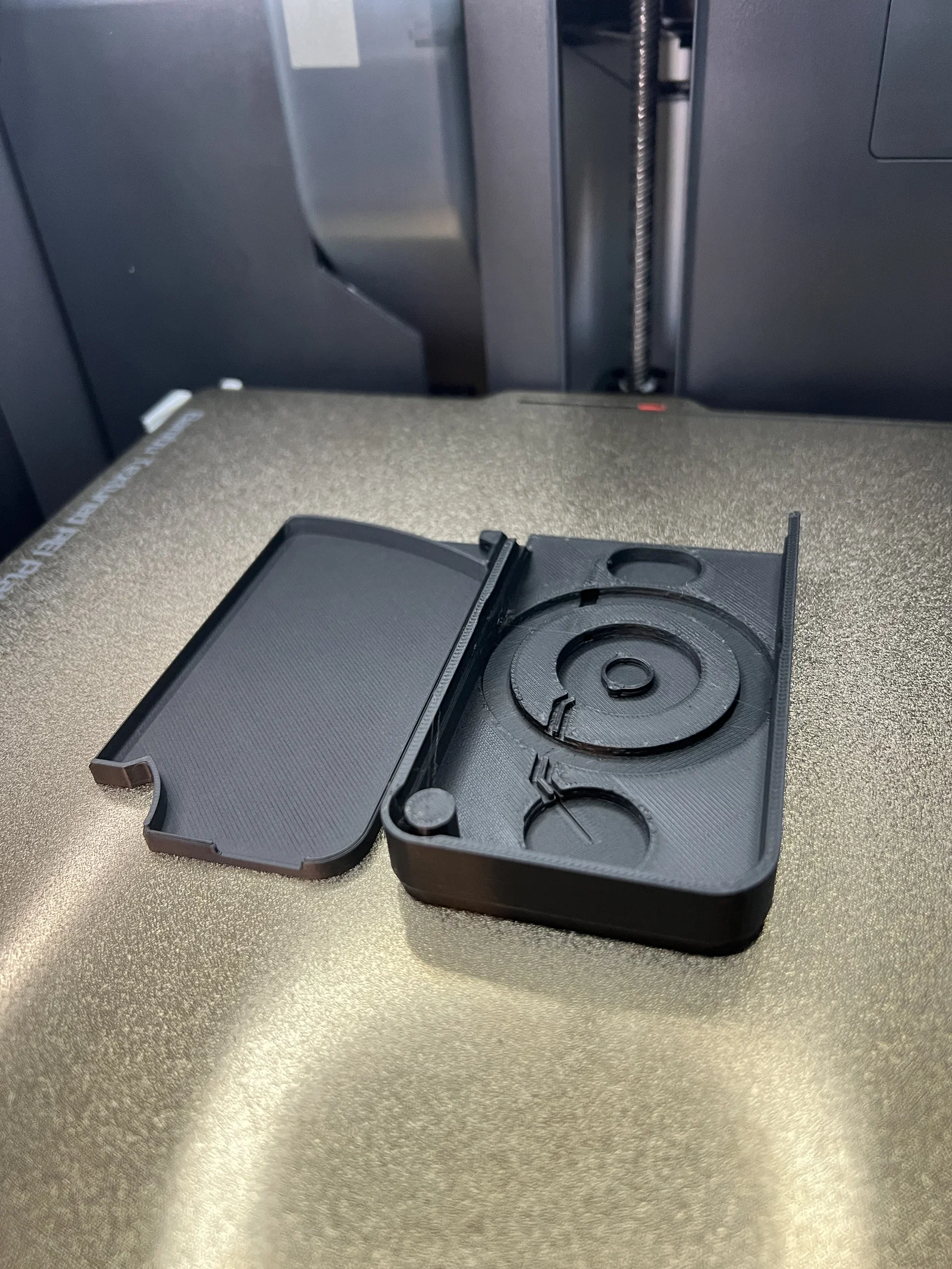

Mình đã chỉnh sửa phần thân của Maker Wallet của @AgustinFlowalistikAr để hỗ trợ lắp “Magsafe ring” và một AirTag đã tháo rời, dùng theo mẫu Slim Airtag của @JTEE3D.
Việc này làm giảm sức chứa thẻ xuống còn 3–4 thẻ.

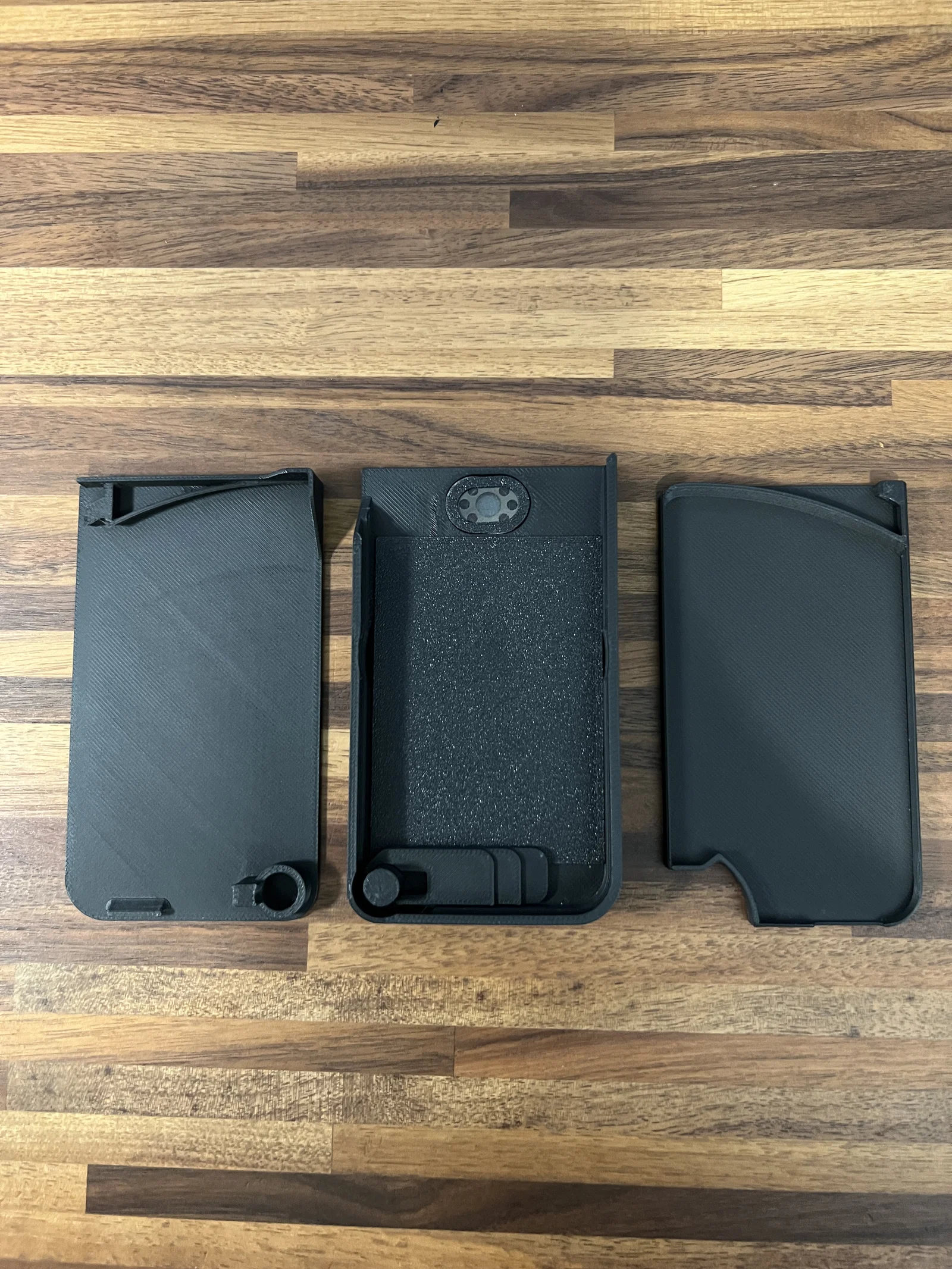

Bản này sẽ thay thế file “Maker Wallet - Flowalistik - Body.stl” dùng cho Maker Wallet.
Bạn cũng cần in thêm “Speaker Cover.stl” dùng trong Slim AirTag.
LƯU Ý: Cần hàn (soldering) và sẽ làm hỏng vỏ AirTag.
Hướng dẫn lắp đặt:
Phụ kiện:
-
“Mag Safe Case Magnet Sticker” tương tự như hình bên dưới
-
Loa 1W 8 Ohm 20 x 14 x 3mm


Tháo AirTag (Bạn SẼ làm hỏng vỏ AirTag):
1. Trước tiên phải tách khay pin ra khỏi phần thân tròn màu trắng. Bạn có thể dùng một dụng cụ kiểu “Jimmy” (ví dụ như hình dưới) để lách vào giữa hai phần. Cẩn thận, làm từ từ và đi vòng quanh để tránh làm gãy board mạch AirTag và phần vỏ nhựa đen của nó.
Lưu ý: Khi làm bước này, loa có thể bị kéo bung ra. Không sao, vì bạn sẽ hàn một loa mới để dùng.



2. Tiếp theo, bạn có thể nạy phần thân tròn màu trắng ra khỏi phần vỏ nhựa đen đang giữ board mạch. Mình dùng kềm cắt (side cutters) để từ từ nạy quanh mép. Có keo cứng giữ rất chặt nên cứ làm chậm thôi, rồi cuối cùng cả cụm board sẽ bung ra. Trong quá trình này bạn sẽ để lại một phần của loa ở giữa, nhưng phần đó không cần. (xem hình “after” để canh cách làm cho dễ.)

3. Làm sạch phần keo quanh các cạnh để đảm bảo lúc nhét vào thân in 3D không bị vướng.
4. Dùng sơ đồ đi dây dưới đây, đo – cắt – đặt dây phù hợp để bạn có thể hàn các mối nối cần thiết nhằm lắp vừa vào thân ví. Nên test mối hàn bằng cách dùng ngón tay giữ dây dương và âm chạm vào pin, rồi kiểm tra xem AirTag có hiện trong app Find My không, hoặc loa có phát âm khởi động không.
Wiring Diagram
