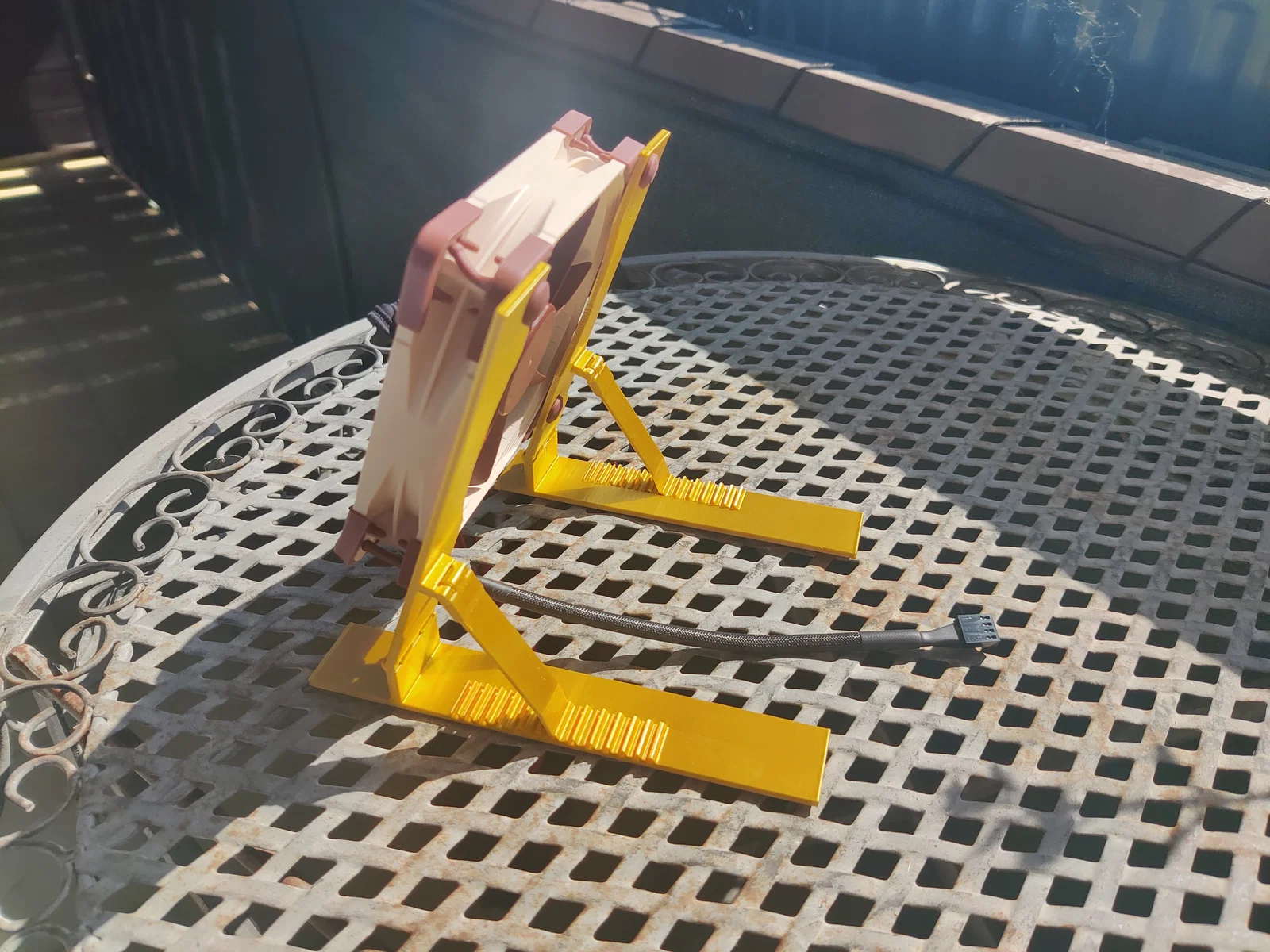

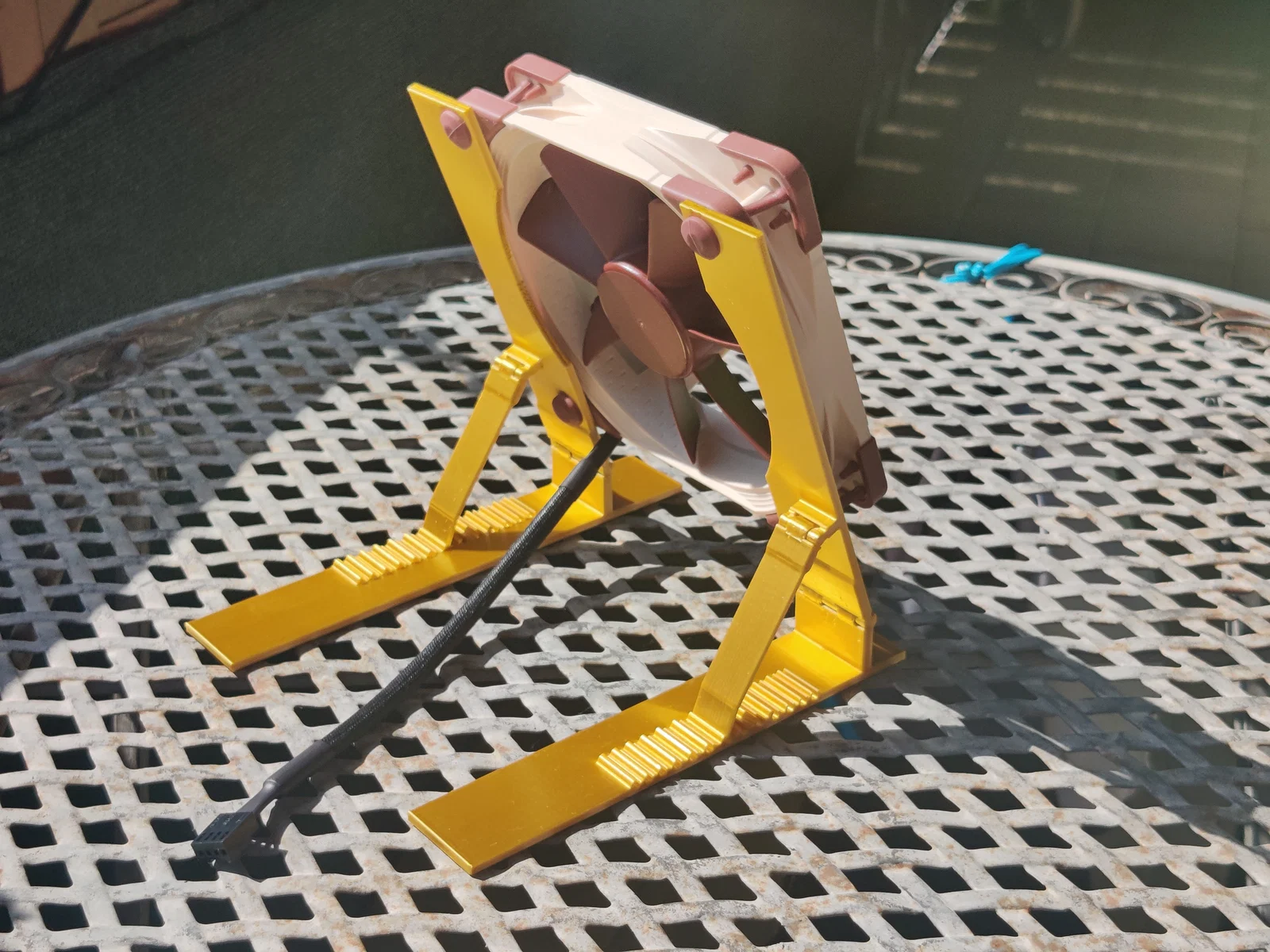

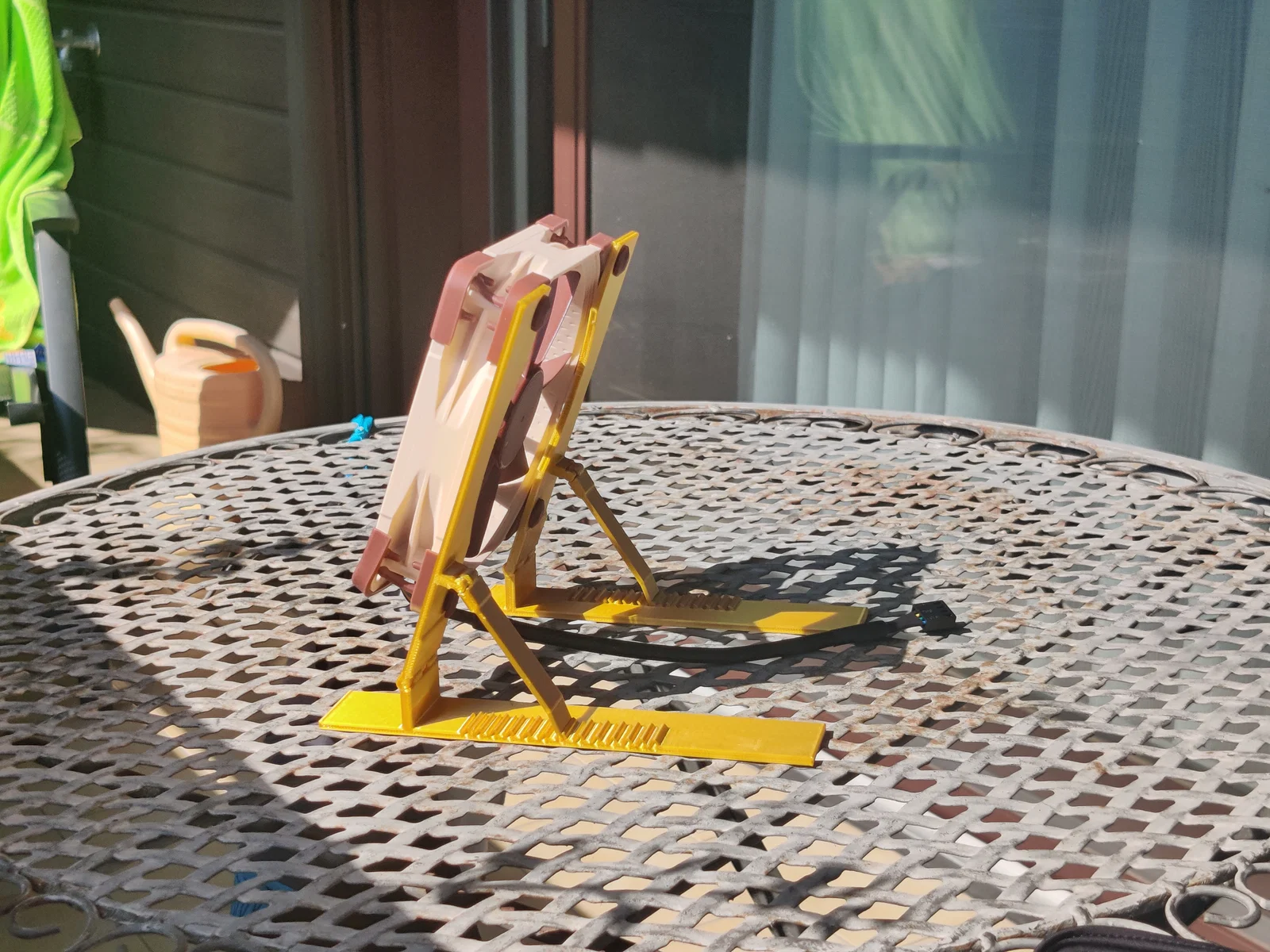

Chân đế quạt để bàn đơn giản, chỉnh góc chuẩn (print-in-place)

Mình đã làm sẵn một mẫu Simple Fan Stand và một mẫu Adjustable Fan Stand.

Mình đưa cả hai kiểu cho một người bạn xem, và bạn đó “thách” mình làm một mẫu vừa đơn giản vừa chỉnh được góc, lại còn print-in-place nữa. Trước giờ mình chưa từng thiết kế món nào kiểu print-in-place.

Đương nhiên là mình kiểu:

Vậy nên… đây nè!

Thiết kế

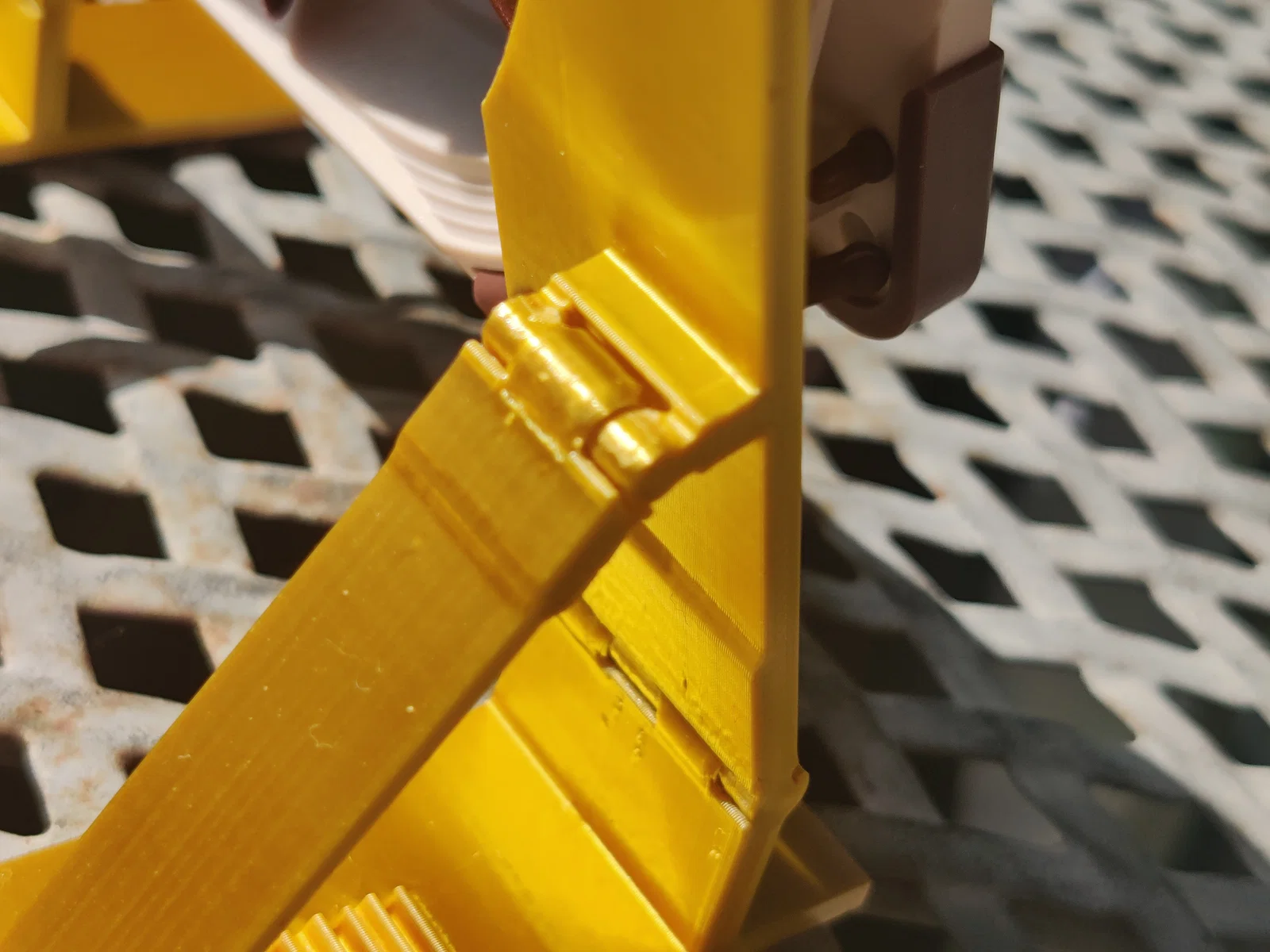

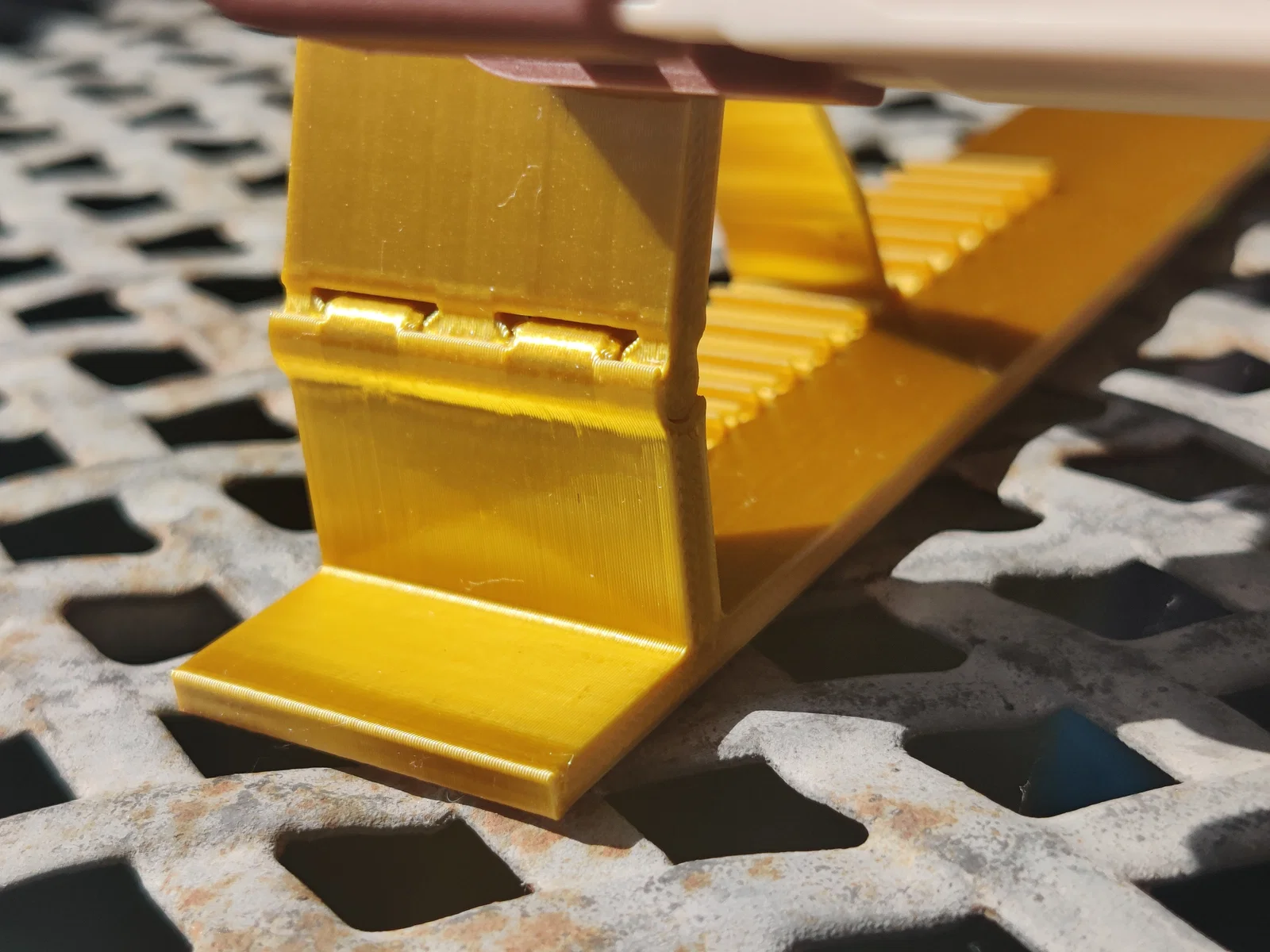

Đầu tiên mình phải thiết kế một print-in-place hinge để in ở tư thế dựng đứng. (Nếu bạn tính chỉnh sửa thiết kế hoặc fine-tune trong OpenSCAD thì bạn cũng sẽ cần cái này.)

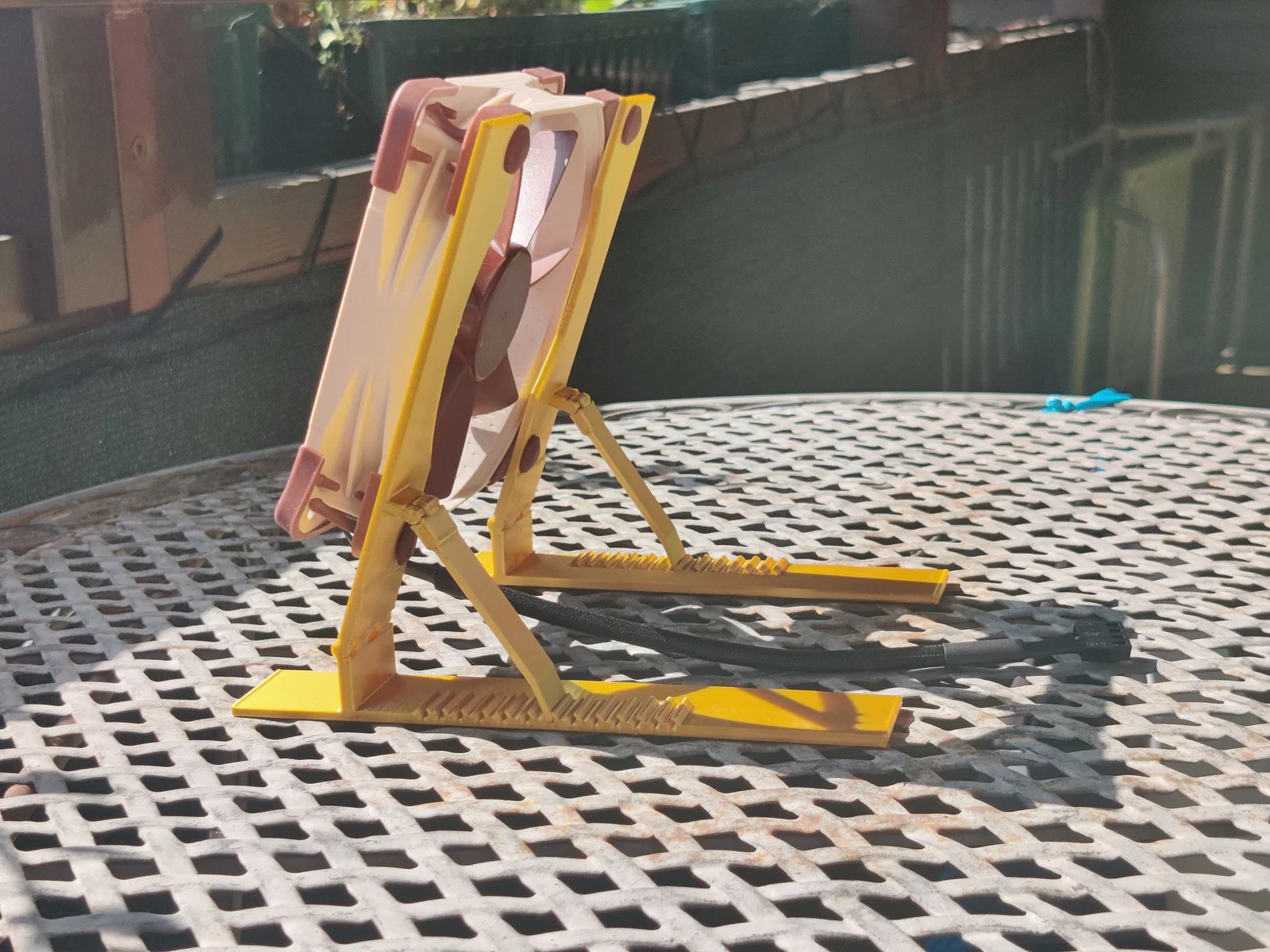

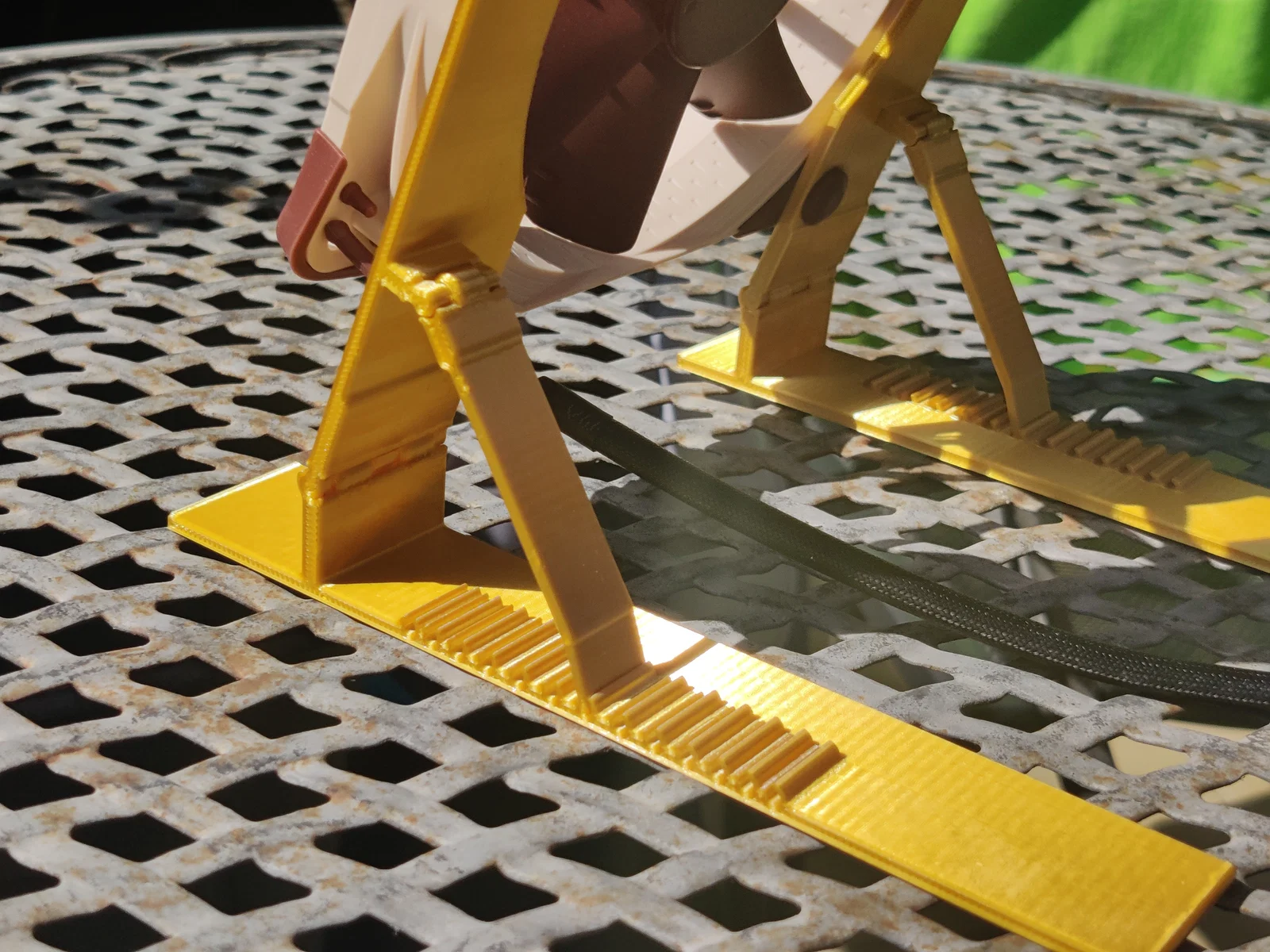

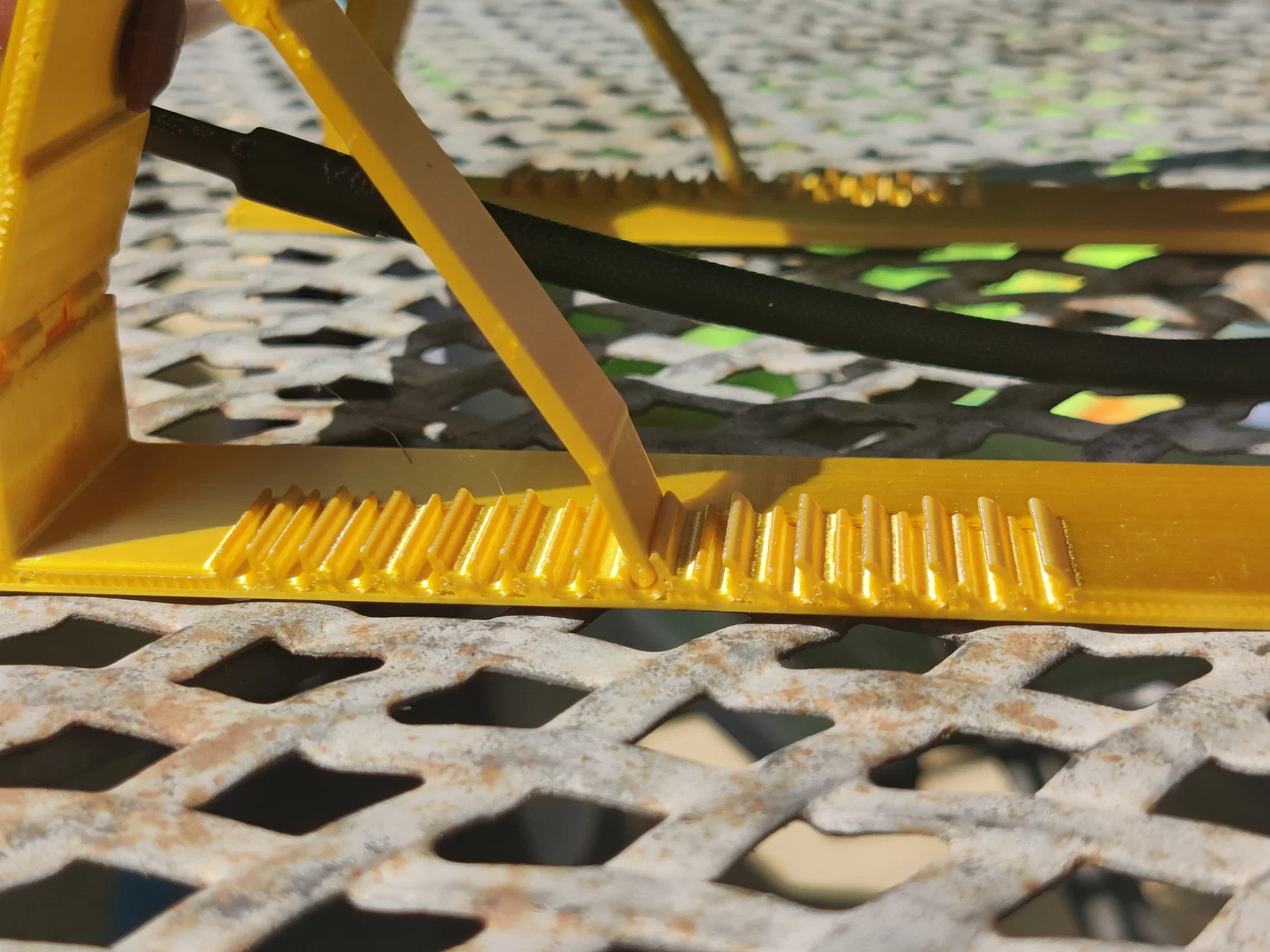

Sau đó là phần hình học. Thanh đỡ (support bar) sẽ được bấm/cài vào phần đế (foot) ở nhiều góc khác nhau.

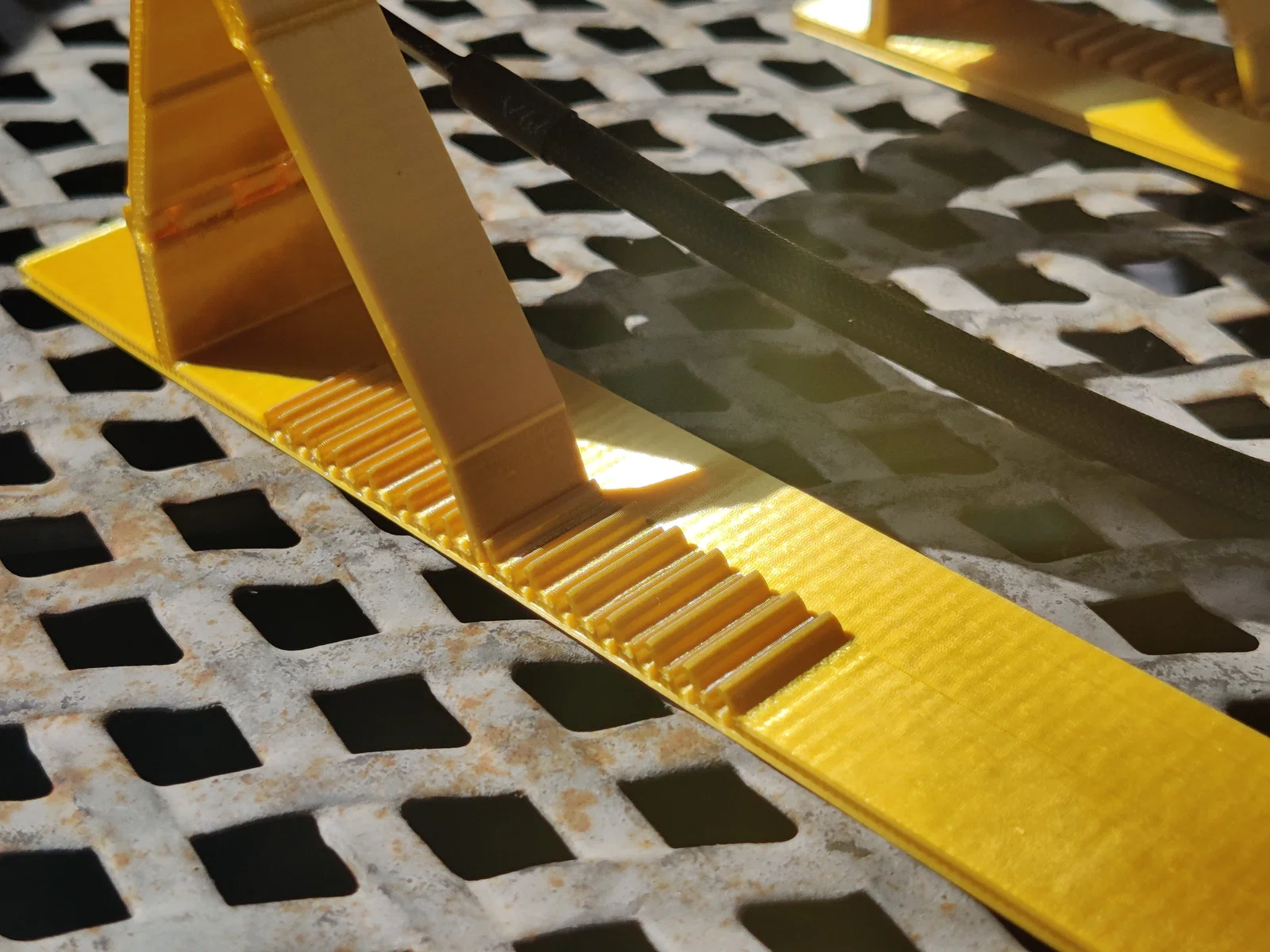

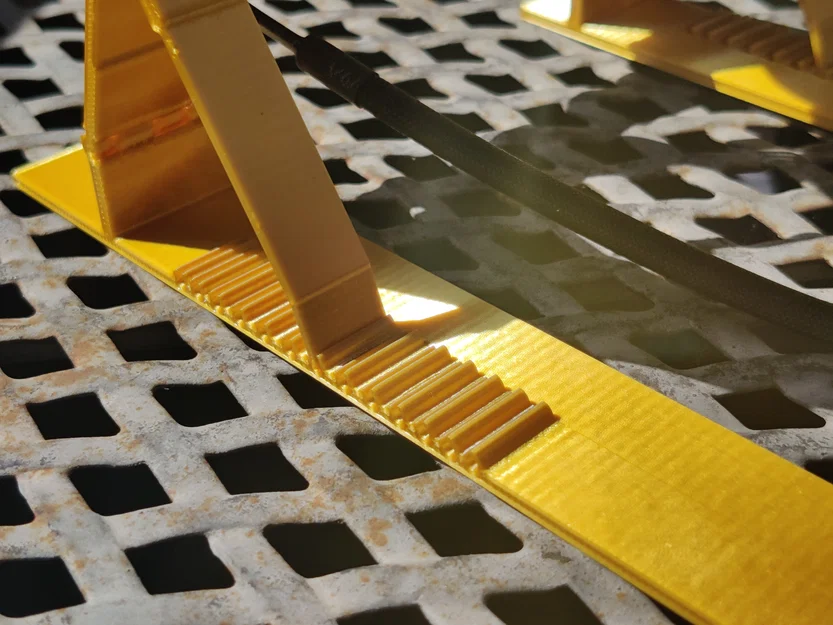

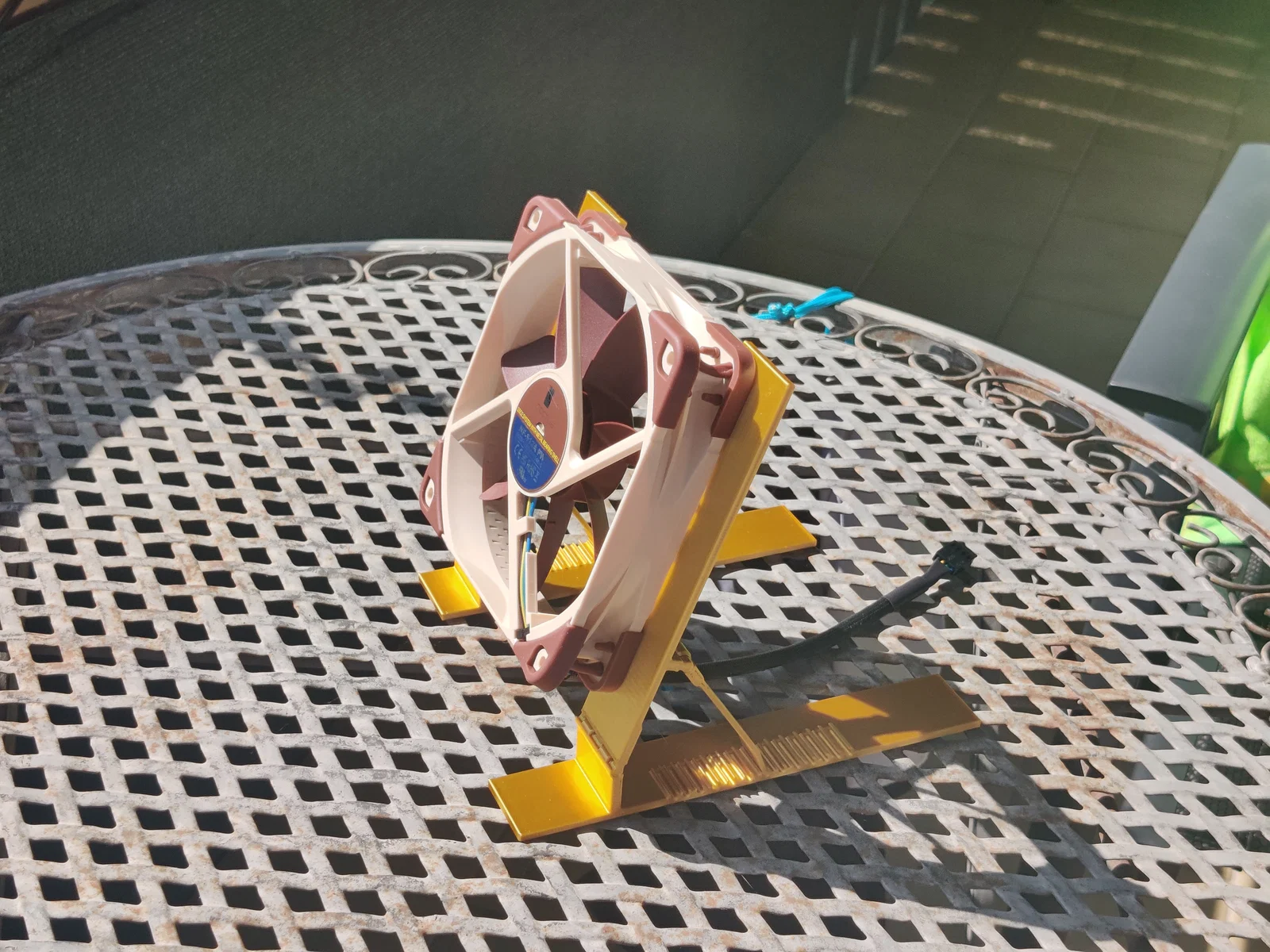

Mình có thể làm mấy rãnh đơn giản để đặt nghỉ mỗi 5mm hay gì đó. Nhưng thay vào đó mình viết code OpenSCAD để đặt rãnh đúng chính xác vị trí nhằm ra được các góc khác nhau theo bước 5 độ. Thậm chí còn vượt quá 90 độ. Tuy nhiên, nếu bạn định dùng góc “cực trị” này thì nhớ đặt thêm vật gì đó làm đối trọng phía sau đế. Mình cũng có thể làm phần trước của đế dài hơn, nhưng như vậy model tạo ra sẽ khó fit vừa bàn in của MINI. À và cái khe để thanh đỡ bấm vào được đặt đúng theo hướng của thanh đỡ. Thanh đỡ có một đoạn bẻ ở cuối để hai vị trí góc thấp nhất không bị vướng với những vị trí phía trước.

In ấn

In khá dễ, chỉ cần cố gắng để đường seam tránh xa phần hinge hết mức có thể, hoặc dùng h_gap lớn hơn.

Khe hở và độ rơ (clearance)

Chọn giá trị tối ưu cho h_gap và v_gap là quan trọng. h_gap là khe hở theo phương ngang giữa trục (axle) và thân. Nó là chênh lệch đường kính, nên khe hở thật sự ở mỗi bên sẽ bằng một nửa giá trị đó.

Trong trang model của hinge có Hinge Test, nhưng kết quả của mình cho thấy phần còn lại của bản in cũng ảnh hưởng. Thứ chạy ổn trong bài test chưa chắc áp dụng ở đây tốt y chang.

Còn có tham số clamp cần cân nhắc nữa. Nó quyết định rãnh kẹp thanh đỡ chặt cỡ nào. Với mình 0.2mm chạy ổn nhưng hơi chặt. Nếu bạn gặp khó khi đưa thanh đỡ vào/ra thì có thể tăng giá trị này lên.

Mình đã chuẩn bị khá nhiều tổ hợp tham số (theo mình là hợp lý). Tuy nhiên, bạn vẫn có thể muốn tự tìm điểm tối ưu bằng customizer trong OpenSCAD. Như mọi khi, mình có kèm script Perl nhỏ để generate hết các biến thể.

Dù sao thì file 3mf có sẵn chắc sẽ hợp với đa số máy in và cũng minh hoạ cách đặt seam tránh khỏi hinge ở những chỗ có thể.

Phương án khác

Đây là link qua các mẫu còn lại:

Simple và Adjustable

Model

Simple Adjustable

Adjustable

Simple

Thời gian in

5h6m

10.43h

2.74h

Filament

52.75g

112g

28g

Phần mềm CAD

OpenSCAD

Onshape

OpenSCAD

Kích thước quạt

80, 92, 120, 140mm

120mm

80, 92, 120, 140mm

Hình học

Kiểu đơn giản

Phức tạp

Đơn giản

Tự động hoá thiết kế

Toàn phần

không

Toàn phần

Ngoại hình

trông mỏng manh

đồ sộ

gọn gàng

Tuỳ biến

Kích thước quạt

Chữ

Kích thước quạt; Góc

Độ “ngầu”

Bạn thấy sao? Cho mình biết ở phần bình luận nha!
