Đồ mài dao (Knife Sharpener) dùng tối đa 4 viên đá 30mm
Mẫu Knife Sharpener dùng clamp kiểu fixed angle, hỗ trợ tối đa 4 viên đá mài rộng 30mm hoặc nhỏ hơn. Có thể chỉnh góc khoảng 15–45 độ (tùy thanh), kèm danh sách vật tư như ty ren, ống nhôm và spherical bearing.
Mô tả
Có nhiều mẫu đồ mài dao. Mình đã thử vài kiểu rồi, và mình luôn thấy kiểu kẹp dao bằng nam châm không hiệu quả lắm. Nên mình mua mẫu này đang giảm giá trên AliExpress:
Fixed Edge Angle Sharpener With Whirl Clip DIY Knife Blade Metal 360 Degree Flip Clip Sharpener
Và 3 viên đá mài kim cương, mỗi viên rộng 30mm: 250 / 1000 / 3000.

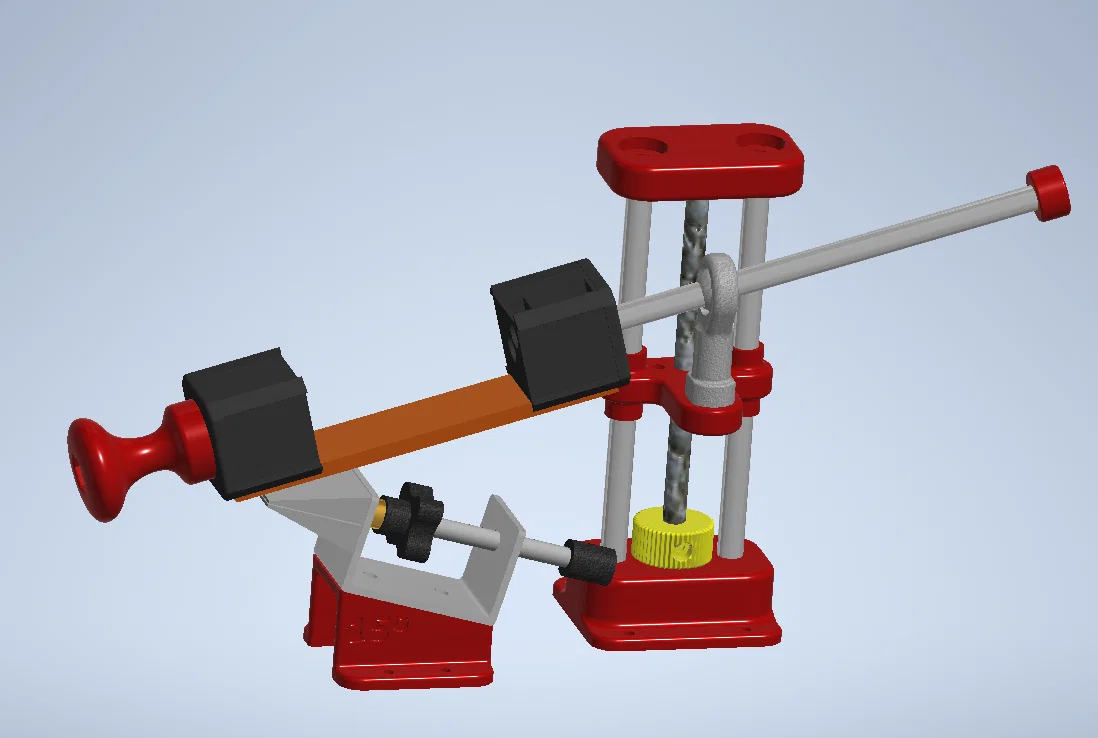

Ra được như vầy:

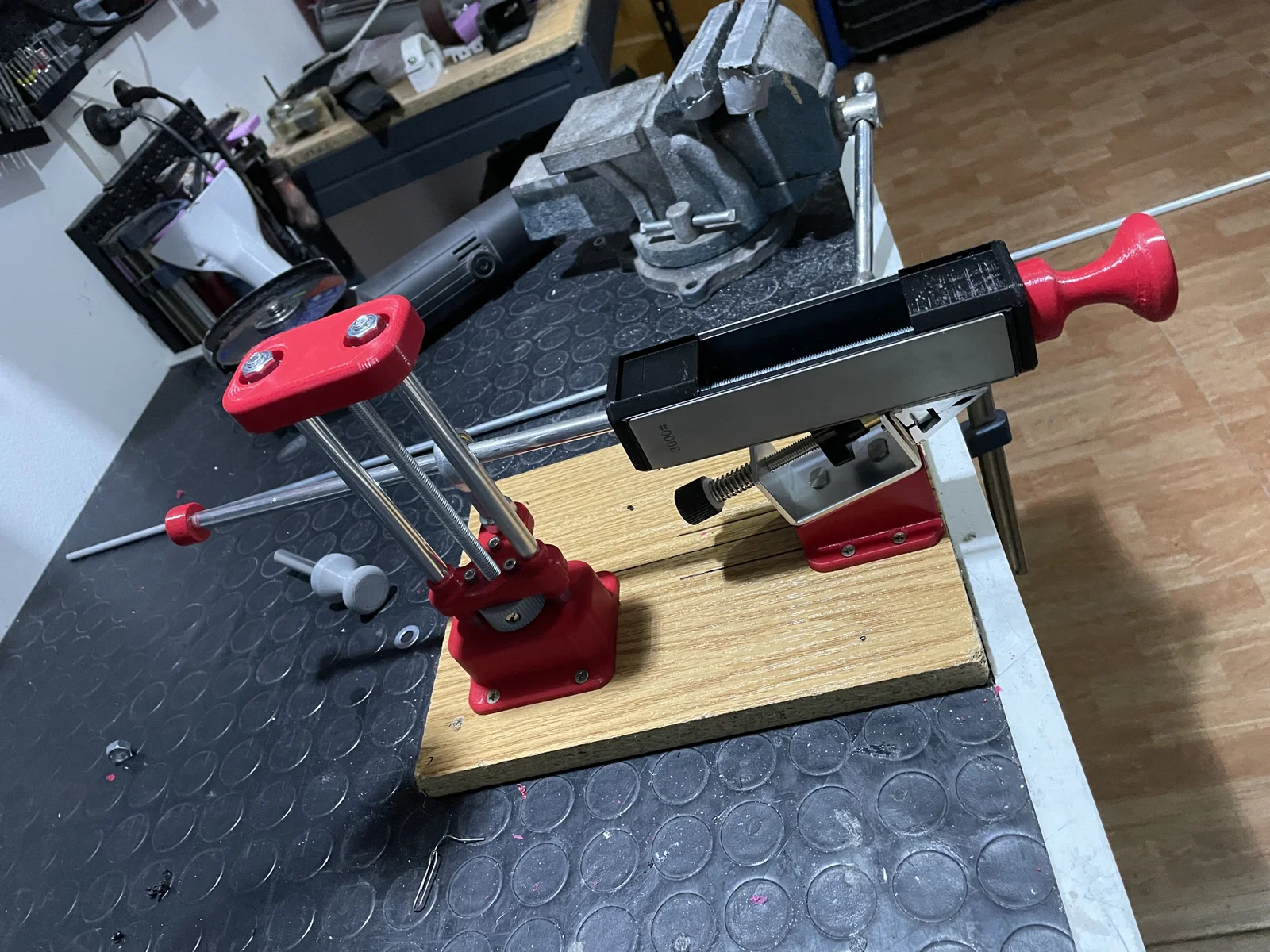

Ngoài đời thực
Góc có thể xuống tới 15 độ (bị giới hạn bởi cái clamp), và nếu dùng thanh dài thì có thể lên tới 45 độ để mài kéo.
Ngoài clamp và đá mài, bạn sẽ cần thêm các món không in được sau:
Một spherical bearing cho thanh dẫn M10.
Mình mua ở tiệm cơ khí (hardware store) trong nước:
- 1 mét ống nhôm 10mm.
- 1 mét ty ren 8mm.
- 8 con ê-cu và long đền (washers) 8mm.
- 2 con vít và ê-cu 5mm để siết clamp (cái này đi kèm clamp).
- 3 con vít 3mm để đóng nắp hộp của ê-cu chỉnh độ cao.
- 1 con vít đường kính 10mm để giữ spherical bearing.
ASSEMBLY (LẮP RÁP):
Bar Heights (Chiều cao thanh):
Mình dùng ống dài 175.5mm và ty ren dài 184mm. Nhưng bất kỳ tổ hợp nào có cùng độ chênh lệch đó đều được. Ý tưởng là ống phải khít, còn ty ren ở giữa vẫn quay được để chỉnh độ cao, từ đó chỉnh góc mài.

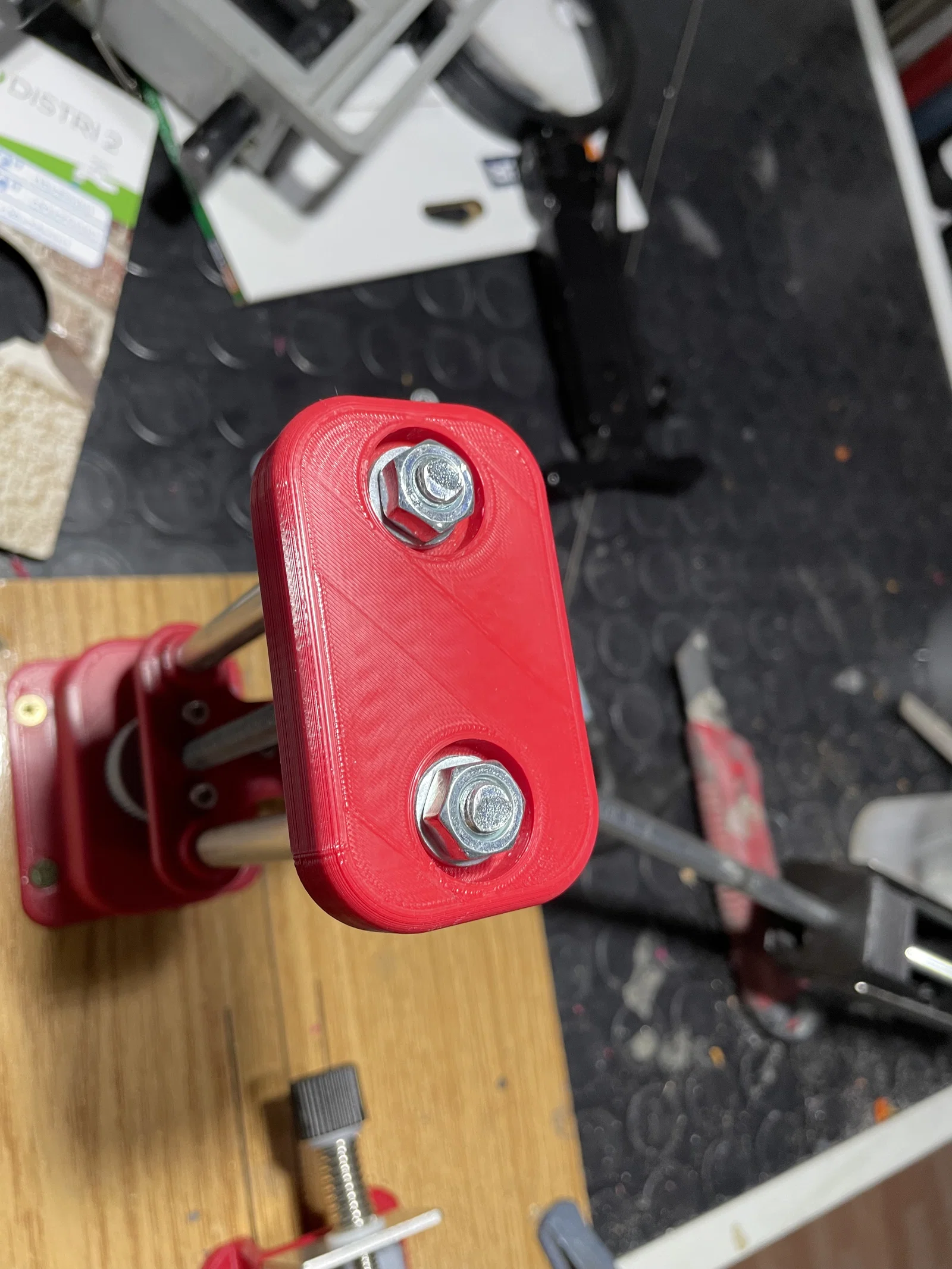

Cần thêm 2 ty ren nữa bên trong các ống, dài đủ để siết cố định bằng 4 ê-cu kèm long đền.

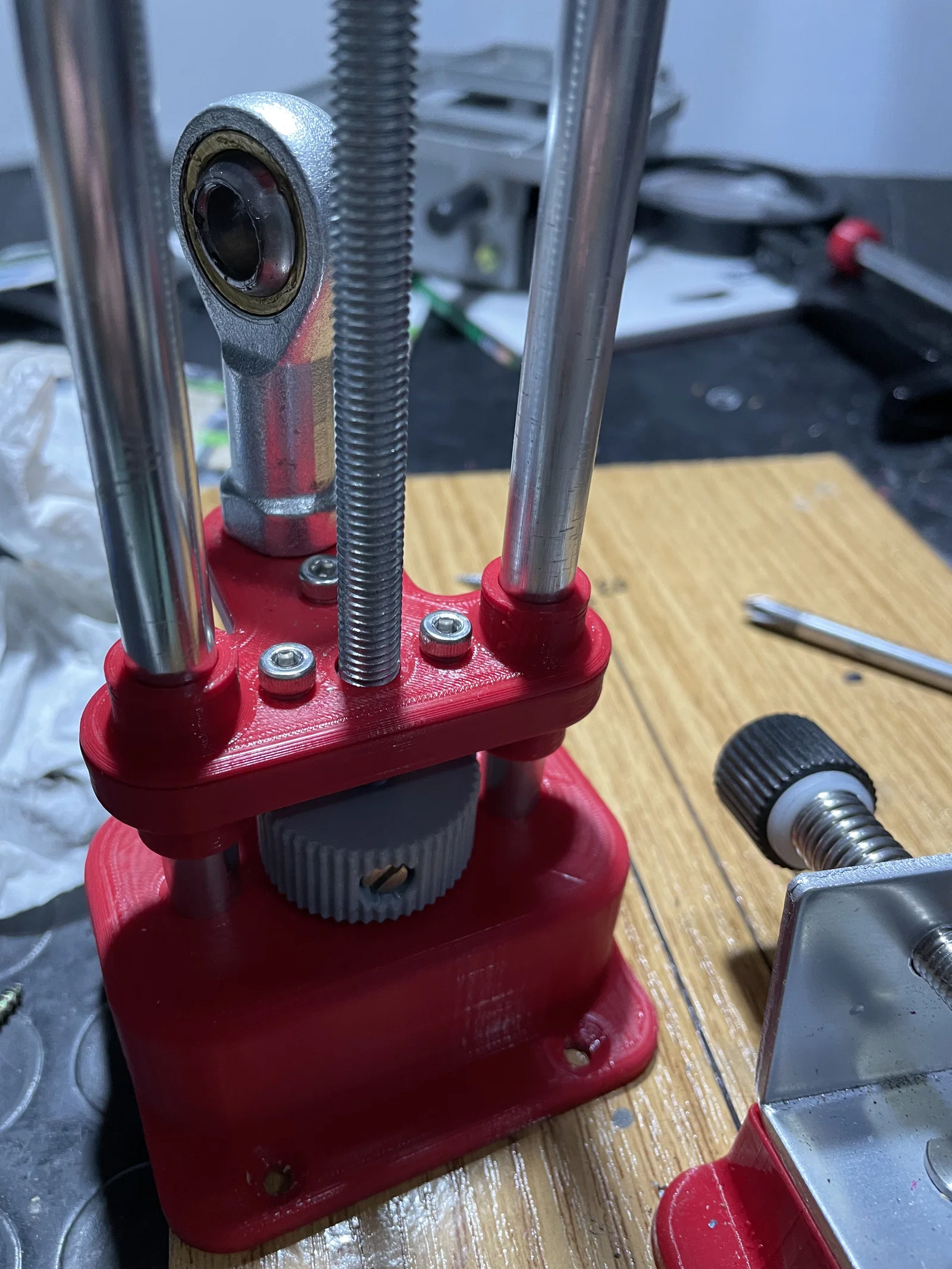

Phần đi lên/xuống gồm 2 mảnh, và ê-cu được đặt bên trong. Đây là hình khi chưa gắn nắp:

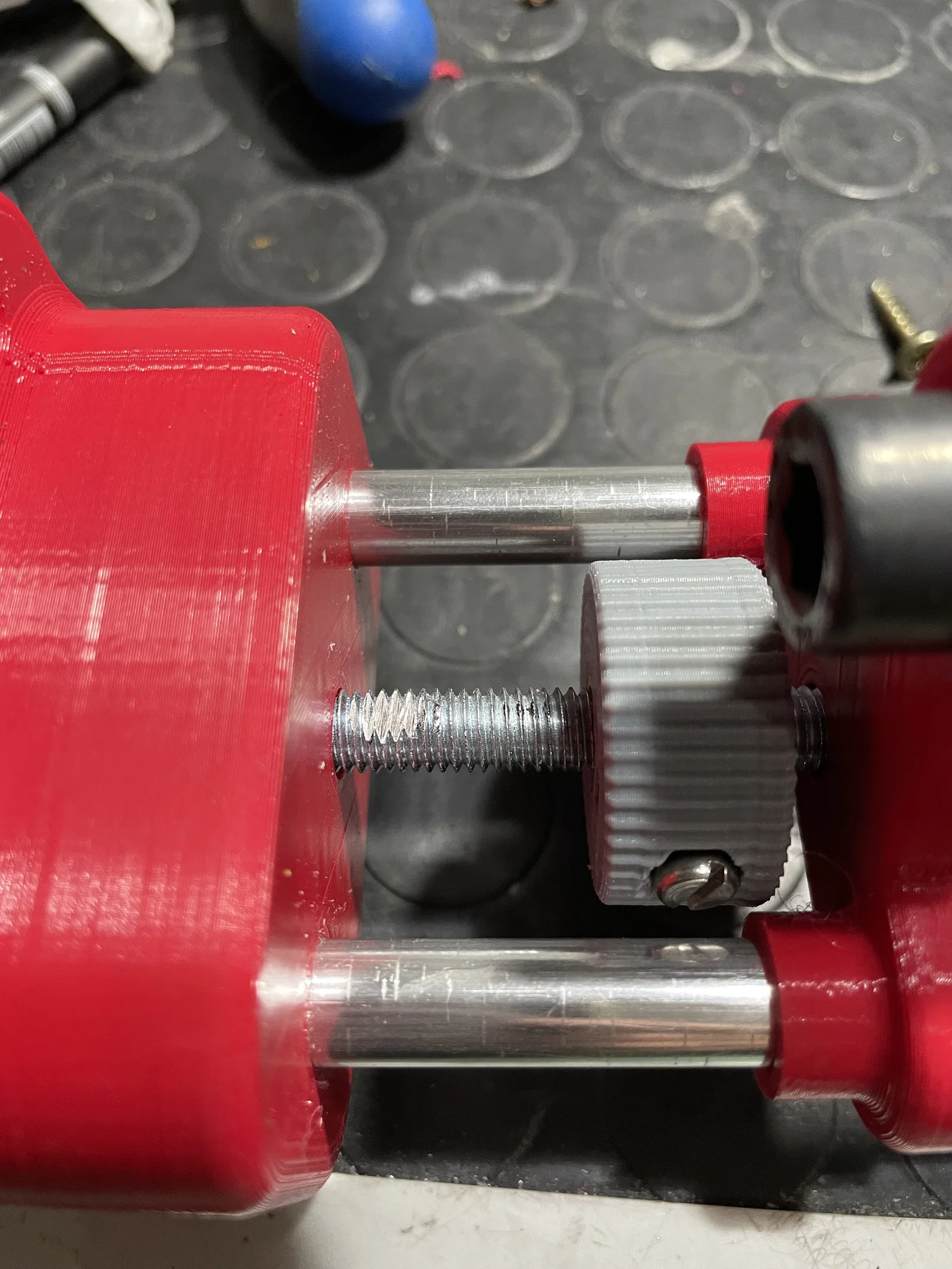

Bánh xe chỉnh (adjustment wheel) được bắt bằng một con vít. Để khỏi bị trượt, mình làm một rãnh trên cây ty để có mặt phẳng tựa cho con vít.
The movable rod (Thanh trượt di động):

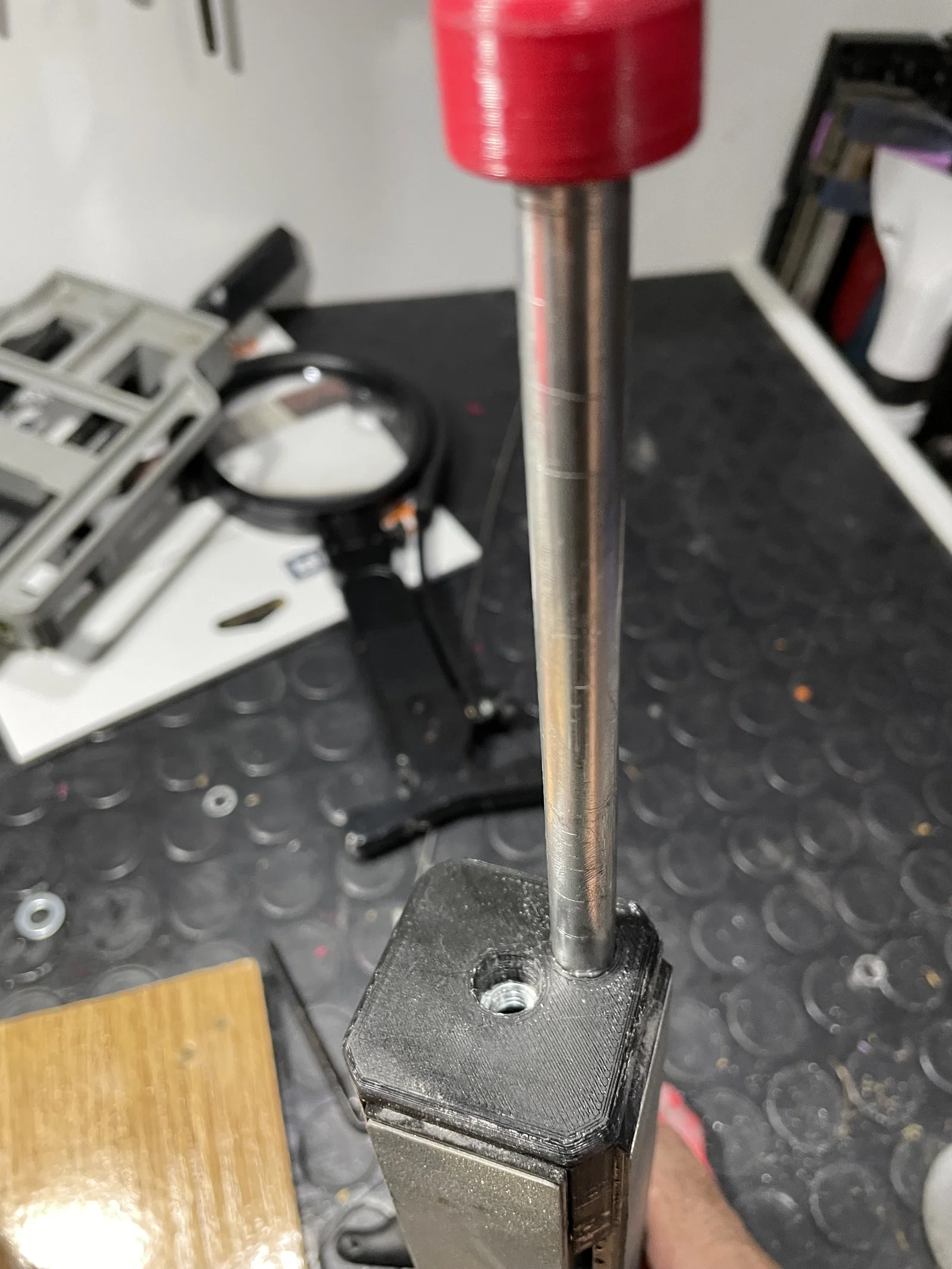

Các viên đá được kẹp bởi 2 chi tiết in, dùng một ty ren 200mm: có một ê-cu ở miếng trên và hai ê-cu ở phần tay cầm.

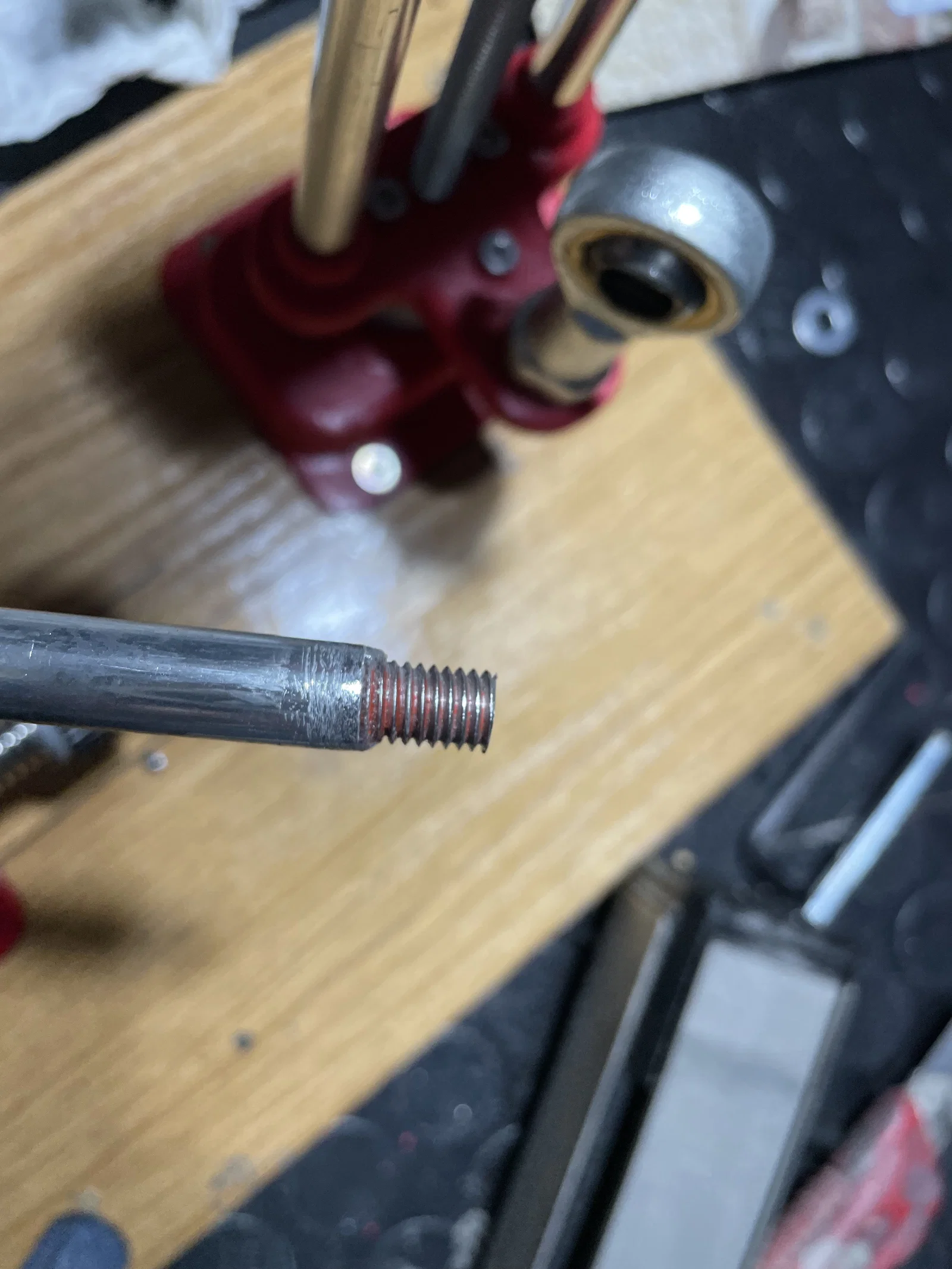

Mình cố định ống trượt bằng một ê-cu ở chi tiết trên, đồng thời dùng một đoạn ty 8mm dán keo cố định.
Để cất cây ty gọn hơn, có thể đặt nó nằm giữa các viên đá thông qua một lỗ lệch tâm.
Height Adjustment (Chỉnh độ cao):
Đế có sẵn độ nghiêng 15 độ, nên mọi độ nghiêng bổ sung so với phương ngang cần cộng thêm vào góc đó. Thêm 1–2 độ sẽ cho lưỡi bén mịn, còn thêm nhiều hơn chút sẽ cho lưỡi bền/chắc hơn.

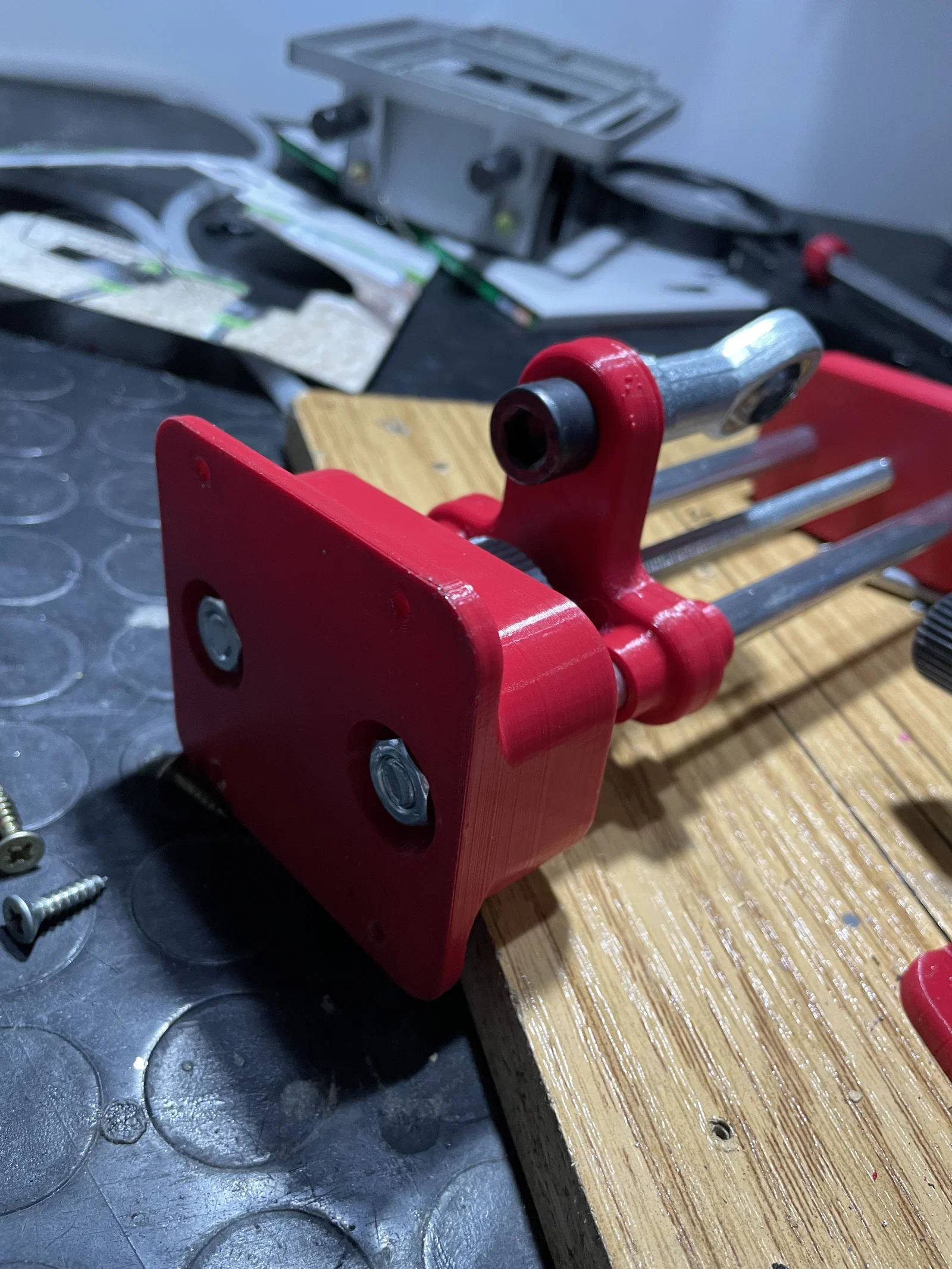

Mình gắn cả hai phần lên một miếng gỗ, khoảng cách từ mép trước tới tâm của các thanh hơi hơn 200mm. Cái này không quá quan trọng, tùy theo bạn có thanh trượt dài cỡ nào.
Có thể dùng loại đá mài 20mm phổ biến hơn.
Bôi một chút lube (chất bôi trơn) ở các phần trượt sẽ mượt hơn.
en Español:
Hay varios modelos de afiladores de cuchillos, he hecho varios y siempre me ha parecido poco efectivo el agarre del cuchillo por imanes, así que compré este modelo que estaba de oferta en Aliexpress
Fixed Edge Angle Sharpener With Whirl Clip DIY Knife Blade Metal 360 Degree Flip Clip Sharpener
Y 3 piedras de 30mm de ancho de diamante
Ha quedado así
El ángulo baja de 15 grados (limitado por la pinza) y con barras largas puede llegar a 45 para tijeras
Se necesitan los siguientes elementos no imprimibles además de la pinza y las piedras
Un cojinete esférico para la barra guía M10
localmente en la ferretería he comprado:
un metro de tubo de 10mm de aluminio
un metro de varilla roscada de 8mm
8 tuercas y arandelas de 8mm
2 tornillos y tuercas de 5mm para sujetar la pinza (esto venía con la pinza)
3 tornillos de 3 mm para cerrar la caja de la tuerca de ajuste de altura
1 tornillo de 10mm de diámetro para sujetar el cojinete esférico
MONTAJE
Barras Altura
Yo usé el tubo de 175.5 mm y la varilla roscada de 184 mm. Pero cualquier combinación con la misma diferencia funcionará, la idea es que el tubo quede apretado y la varilla roscada central pueda girar para ajustar la altura y por tanto el ángulo.
La pieza que sube y baja son dos y la tuerca va metida dentro.
La rueda de ajuste va sujeta con un tornillo, para que no resbale le hice un mella en la varilla para tener una cara plana donde apoyar el tornillo.
La varilla móvil
Las piedras van sujetas por dos piezas impresas con una varilla roscada de 200mm mediante una tuerca en la superior y dos en el mango.
El tubo deslizante lo fijé con una tuerca en la pieza superior también, con un trozo de varilla de 8 mm fijado con pegamento.
Para poder almacenar más cómodamente la varilla puede guardarse entre las piedras por un agujero descentrado.
Ajuste de altura
La base tiene una inclinación de 15 grados, por lo que cualquier inclinación de la horizontal hay que añadirla a ese ángulo. Uno o dos grados más darán un afilado fino y un poco más un filo más robusto.
He montado las dos partes en un trozo de madera, la separación ente el borde frontal y el centro de las barras un poco más de 200 mm No es crítico.
Se puede usar piedras de 20mm más comunes
