Tay cầm sơn mô hình mini - lò xo & tay vặn ren (Spring loaded & Screw handle)

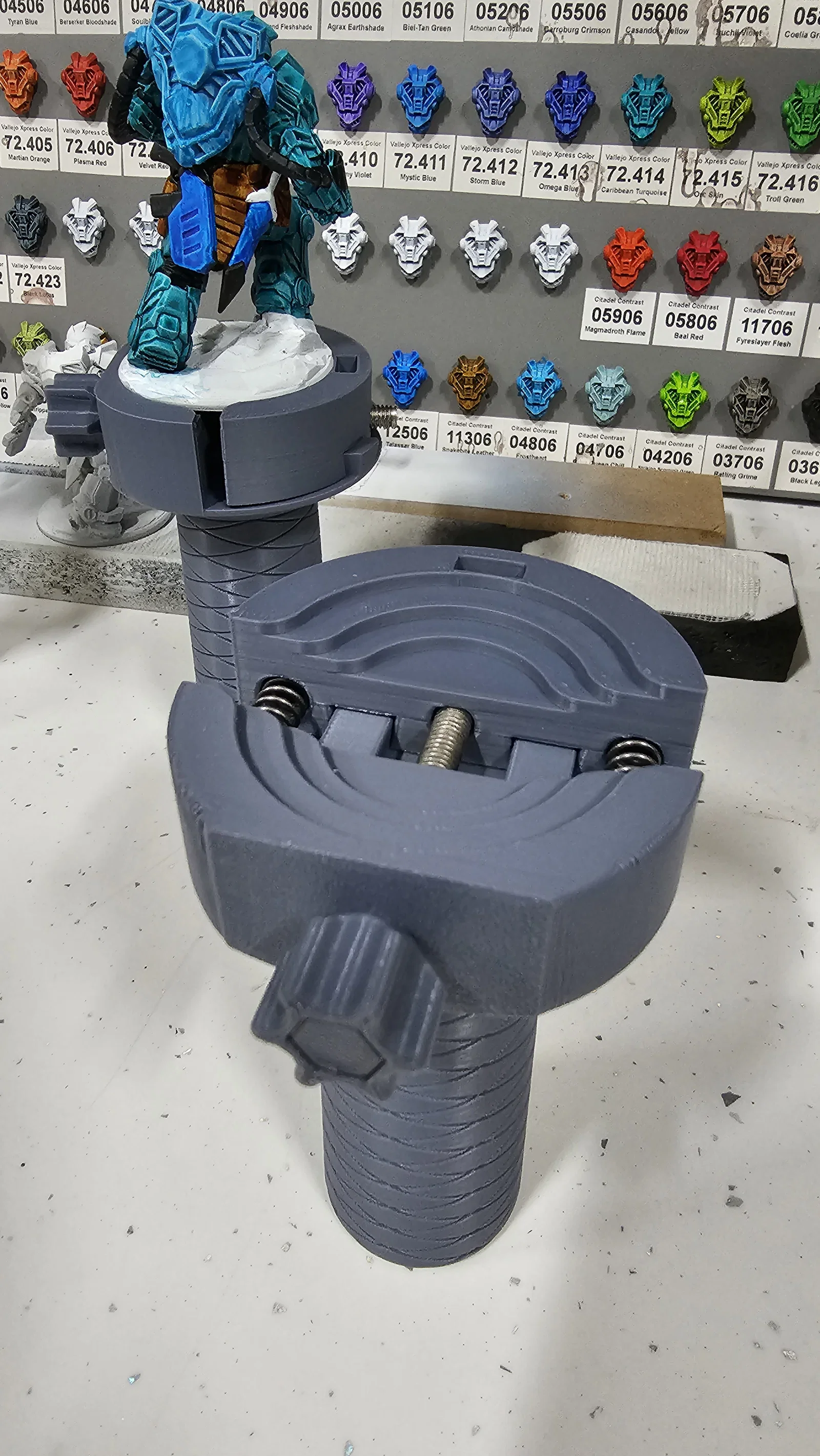

Mình thiết kế món này cho anh trai để sơn các mô hình mini được in bằng máy in resin của anh ấy. Đây là một tay cầm sơn miniature, lấy cảm hứng từ vài thiết kế trước đó rồi cải tiến thêm.

Cần chuẩn bị:

Ốc/vít M6x80 – M6x120 và đai ốc (nut) – tùy theo kích thước mô hình bạn đang sơn. M6x80 rất hợp cho mô hình dùng đế từ 20mm đến (xấp xỉ) 52mm:

2x lò xo (springs). Kích thước 34mm x 6mm. Lò xo được lắp với lực vừa đủ để hỗ trợ thao tác vặn/nhả nhanh. Theo mình thử thì loại lò xo có độ căng vừa phải là ổn nhất. Bộ mình dùng là loại đa dụng mua trên Amazon.

In 3D (Printing):

Thiết kế để in FDM, cứ in đúng như file import vào ở layer height 0.20. Mình in 10% infill cho phần đế và 30% infill cho các phần còn lại. Support như hình dưới:

Lắp ráp (Assembly):

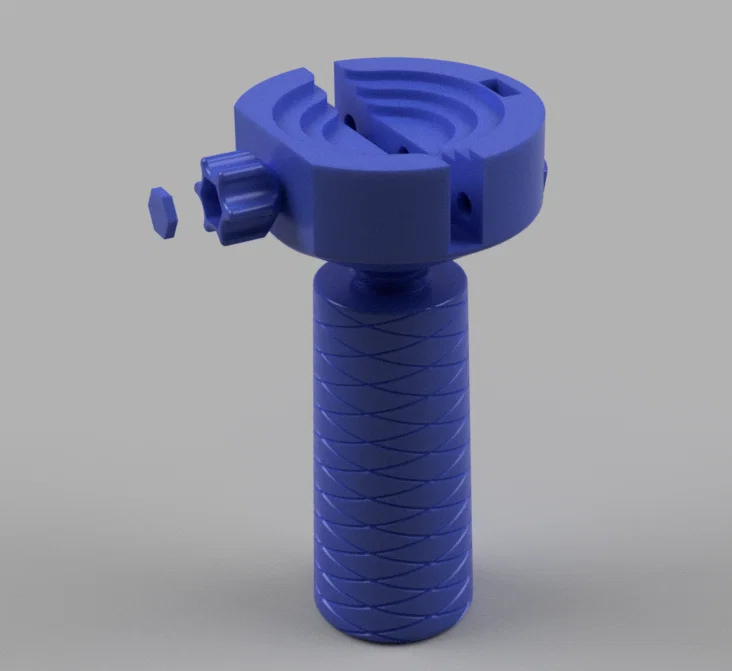

• Luồn M6x80 qua núm (knob) và chấm một ít keo để cố định
• Thêm chút keo nữa rồi gắn nắp núm (knob cap)
• Đặt đai ốc M6 vào lỗ của phần trượt; đai ốc nằm khít mặt đáy (bên dưới có lỗ “thò” để bạn đẩy nó ra và đặt lại cho đúng :D )
• Vặn phần tay cầm (handle) vào phần trên
• Nhét lò xo vào các rãnh rồi trượt vào ray
• Vui vẻ sơn đồ thôi

Tất cả mẫu của mình đều miễn phí để tải về và remix tùy ý. Tuy nhiên, nếu bạn muốn ủng hộ mình thì có thể xem Printables Club, nơi có sẵn cho thành viên Club.
