Bambu Lab - DIY Silicone Sock

Giới thiệu

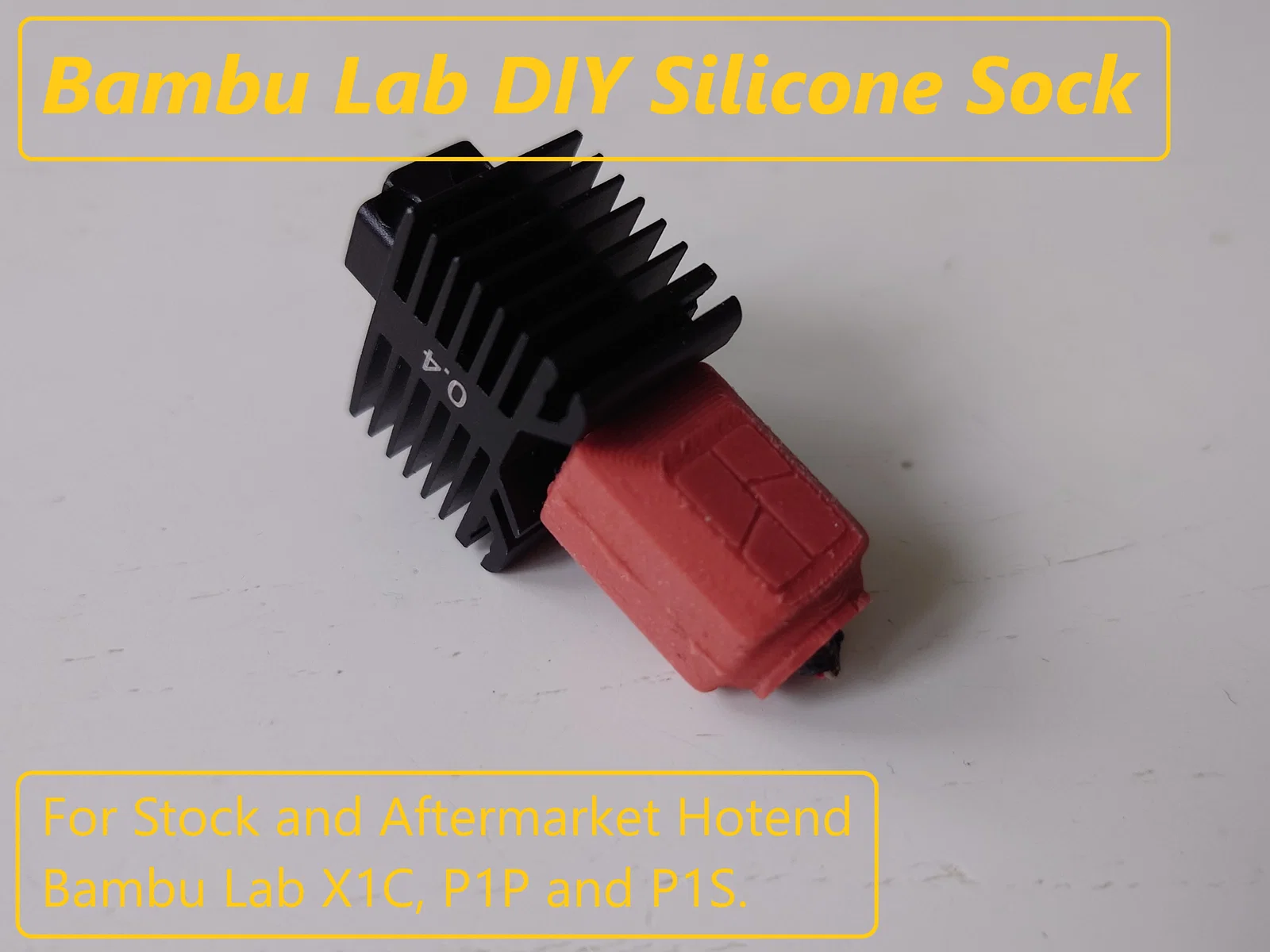

Đây là Silicone Sock DIY (tự làm) cho máy in Bambu Lab X1C, P1P và P1S. Nó vừa với cả hotend zin (stock) lẫn Aftermarket Hotend:

• Aftermarket Hotend for Bambu Lab X1/P1P Carbon (Source 2) (Source 3)

Về cơ bản thì nó không mang lại lợi ích “thực sự” nào hơn silicone sock tiêu chuẩn, ngoài việc bạn có thể tự làm nhanh, dễ, chi phí thấp, và nếu thích thì làm được nhiều màu cho đẹp. :)

Ngoài ra còn có một mẫu silicone sock DIY cho .

Video Guide - Silicone Sock Cleanup

BOM - Bill of Materials

Bạn chỉ cần loại high temp silicone chuyên dùng làm gioăng/keo làm gasket. Thường mấy loại này được công bố chịu nhiệt 300+°C; quan trọng là phải được rating tối thiểu 300°C. Mình đã thử vài hãng silicone khác nhau và đều chạy ngon. Mẫu dưới đây thì mình chưa dùng trực tiếp, nhưng giá rẻ và mình nghĩ là đủ dùng:

• RTV High Temp Silicone 343° C

Điểm hay của silicone dạng tuýp là không cần syringe để bơm, nhưng bù lại sẽ hơi khó thao tác hơn vì thường nó loãng hơn, dính hơn / dễ bừa bộn hơn.

Những loại mình đã dùng thành công là:

• Biltema - Högtemperatursilikon 300° C
• Troll Factory Typ 3 HB 450° C

Cả hai loại đều rất dễ dùng và không cần silicone mold release kiểu xịt PTFE hay nước xà phòng. Tuy nhiên, lưu ý loại Troll Factory là silicone 2 thành phần, nghĩa là bạn phải trộn 2 phần bằng nhau trong cốc trộn rồi dùng syringe:

• 10 ml Syringe (bắt buộc cho Troll Factory Typ 3 HB)

Phần này mình sẽ nói kỹ hơn ở bên dưới. Ưu điểm là tính ra rẻ hơn trên mỗi silicone sock làm ra và bạn có thể thêm bột màu silicone để ra nhiều màu khác nhau nếu muốn. :)

Một số hãng silicone sẽ yêu cầu dùng silicone mold release, bạn nên kiểm tra lại theo khuyến nghị của nhà sản xuất.

Cần in gì

In mỗi thứ 1 cái trong các file model đi kèm sau:

• bambu-silicone-sock-front-1.0.3mf
• bambu-silicone-sock-rear-1.0.3mf
• bambu-silicone-sock-inner-1.0.3mf
• silicone-sock-outer-case-1.0.3mf

Ngoài ra, nếu bạn dùng silicone 2 thành phần (như Troll Factory) thì in thêm cốc trộn:

• silicone-mixing-cup-1.0.3mf

In các phần theo đúng hướng (orientation) mình đã set sẵn, không cần support. Bạn có thể in các tool bằng gần như bất kỳ loại filament nào.

Mình khuyến nghị dùng nozzle 0.40 mm (hoặc nhỏ hơn) với layer height tối đa 0.20 mm.

Các part ở đây được làm bằng với nozzle CHT 0.4 mm và layer height 0.20 mm.

Cách dùng

Bắt đầu bằng cách ráp 3 phần của khuôn silicone lại với nhau, rồi nhét vào vỏ ngoài (outer casing):

Vỏ ngoài sẽ đảm bảo khuôn không bị bung / bị nở ra. Nếu nhét vào outer casing quá chặt thì chà nhám nhẹ, nhưng quan trọng là phải thật khít. Có chủ ý để chừa một khe nhỏ ở hai bên để dễ đưa khuôn vào và lấy khuôn ra.

Dù vậy vẫn sẽ có chút silicone tràn ra hai bên nhưng không sao, vệ sinh rất dễ.

1A) Silicone 1 thành phần

Nếu bạn dùng silicone 1 thành phần thì cứ bơm đầy từ từ vào lỗ lớn cho tới khi silicone bắt đầu tràn ra từ lỗ nhỏ. Silicone 1 thành phần thường không đặc lắm nên sẽ cần bóp mạnh hơn, cứ từ từ bình tĩnh bóp tiếp:

Gõ nhẹ hộp vài cái xuống mặt bàn rồi bơm thêm chút nữa để đảm bảo không có bọt khí. Để yên tối thiểu 24 giờ cho nó cure hoàn toàn. Tiếp tục qua bước 2.

1B) Silicone 2 thành phần

Nếu bạn dùng silicone 2 thành phần như loại Troll Factory mình dẫn link thì sẽ hơi nhiều công hơn chút. Trước tiên cân/đong 2 thành phần với lượng bằng nhau rồi cho vào cốc trộn. Một silicone sock cần khoảng 3–4 g silicone lỏng, nhưng mình gợi ý làm 2 cái một lần và trộn tổng khoảng 12 g silicone để chắc ăn. Nên dùng cân để cân cả chai trước/sau để biết chính xác bạn đã dùng bao nhiêu.

Trong cốc có nhiều silicone hơn thì hút vào syringe cũng dễ hơn:

Trộn kỹ bằng muỗng.

Nếu muốn bạn có thể thêm pigment silicone để tạo màu như hình dưới, nhưng trong hướng dẫn này mình dùng silicone màu đỏ tiêu chuẩn:

Hút silicone vào syringe. Bạn có thể sẽ hút luôn một ít không khí, nhưng không sao, khi bơm vào khuôn mình sẽ xử lý để đẩy hết khí ra.

Tiếp theo, đưa syringe vào lỗ lớn và bắt đầu bơm. Rút syringe ra khi thấy silicone bắt đầu rỉ ra từ lỗ nhỏ. Lặp lại vài lần cho tới khi trong syringe không còn không khí. Đừng lo nếu silicone bị tràn ra ở lỗ nhỏ, sau khi nó set lại thì vệ sinh rất dễ.

Gõ nhẹ hộp vài cái xuống mặt bàn rồi bơm thêm chút nữa để đảm bảo không có bọt khí. Để yên tối thiểu 24 giờ cho nó cure hoàn toàn.

2) Tháo khuôn silicone

Sau 24 giờ là tới lúc mở khuôn và dọn phần silicone sock. Dùng móng tay và/hoặc kéo để tỉa. Ở bên hông có một khe nhỏ, bạn có thể luồn tua vít dẹp hoặc dao vào nếu cần trợ lực để nạy mở; mở từ từ và cẩn thận.

Để gỡ silicone sock khỏi phần inner, kéo nhẹ và xoay sock từ từ, một hồi là nó sẽ tuột ra mà không bị hư.

Sau khi tỉa silicone sock xong, làm tương tự với các phần khuôn và cốc trộn; silicone sẽ bong ra thành mảng nên bạn có thể dùng lại.

Xong!
