Hộp parametric - phiên bản Solidworks

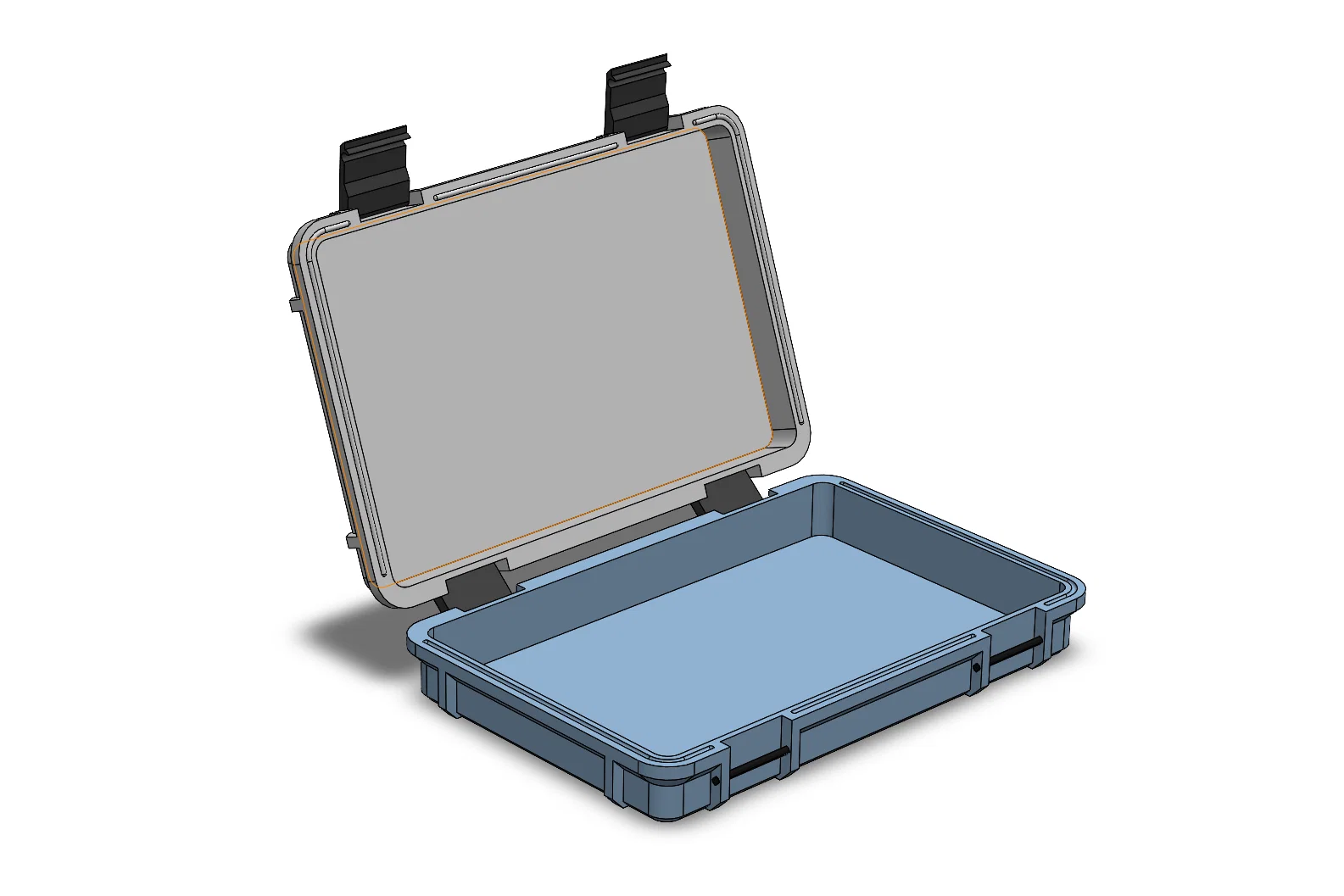

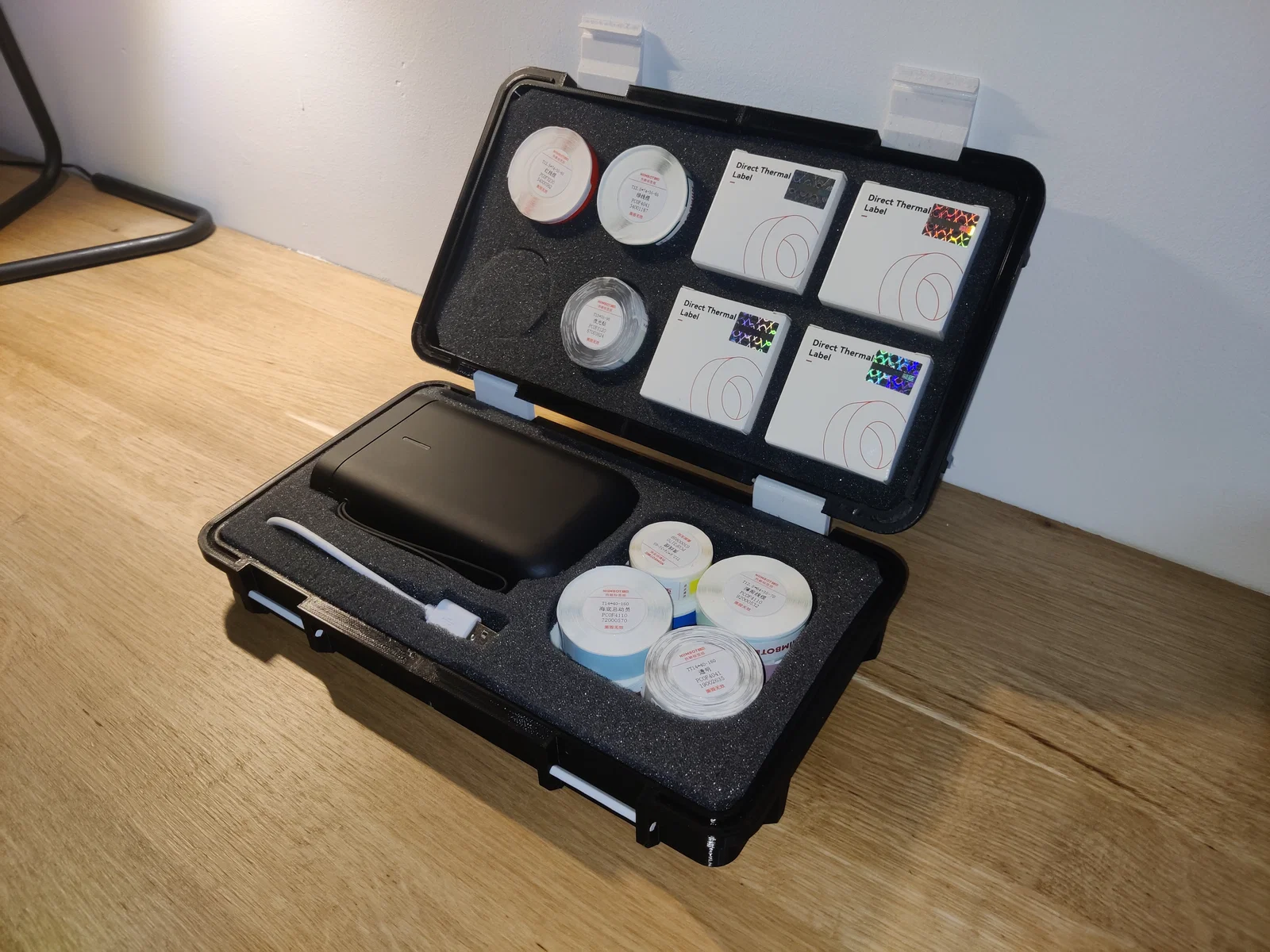

Phiên bản hộp parametric dựng trong Solidworks, tham số hóa để chỉnh nhanh kích thước tổng thể bằng skeleton. Có chỉnh phần indentations ở bản lề để không bị vướng khi đóng, đồng thời tối ưu wall thickness và chamfers.
Mô tả
Hộp parametric Solidworks - Credits cho tác giả gốc
Thiết kế
Vì mình chủ yếu dùng Solidworks để thiết kế, nên mình muốn có thể dùng và chỉnh sửa cái hộp này dễ hơn cho nhu cầu cá nhân. Model này được dựng lại dựa trên mẫu gốc ‘Parametric box V2’ từ các hình minh họa được cung cấp (không có kích thước). Vì vậy, một số kích thước có khác so với bản gốc.
Kích thước tổng thể của hộp có thể chỉnh rất dễ thông qua skeleton (khung xương) chồng lên nhau. Do mục đích sử dụng của mình khá cụ thể và các ứng dụng tương tự nhau, nên các tham số nhỏ hơn (kích thước lỗ, vị trí, v.v.) được thiết kế cố định.
Điều chỉnh
Khi test hộp, mình thấy với bản lề hiện tại thì phần lõm (indentations) bị vướng khi cố gắng đóng hộp. Mình đã đổi phần lõm này sang dạng biên dạng tròn, đồng thời bỏ phần lõm ở khu vực cạnh bản lề.
Độ dày thành (wall thickness) và các mép vát (chamfers) cũng được chỉnh lại để phù hợp hơn với mục đích sử dụng dự kiến.
