VzBoT Y Gantry cho X gantry size 1515 (Vz330)

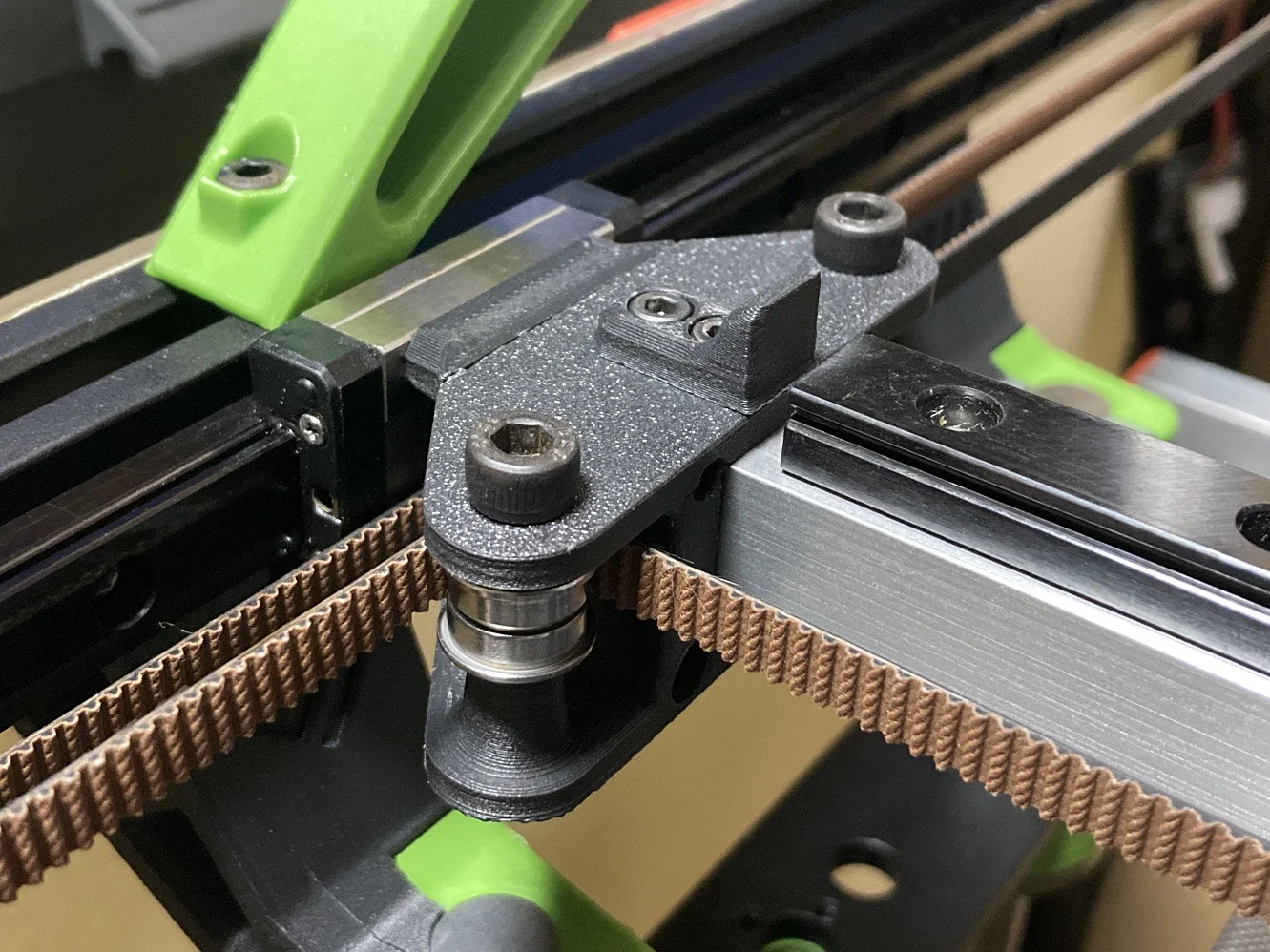

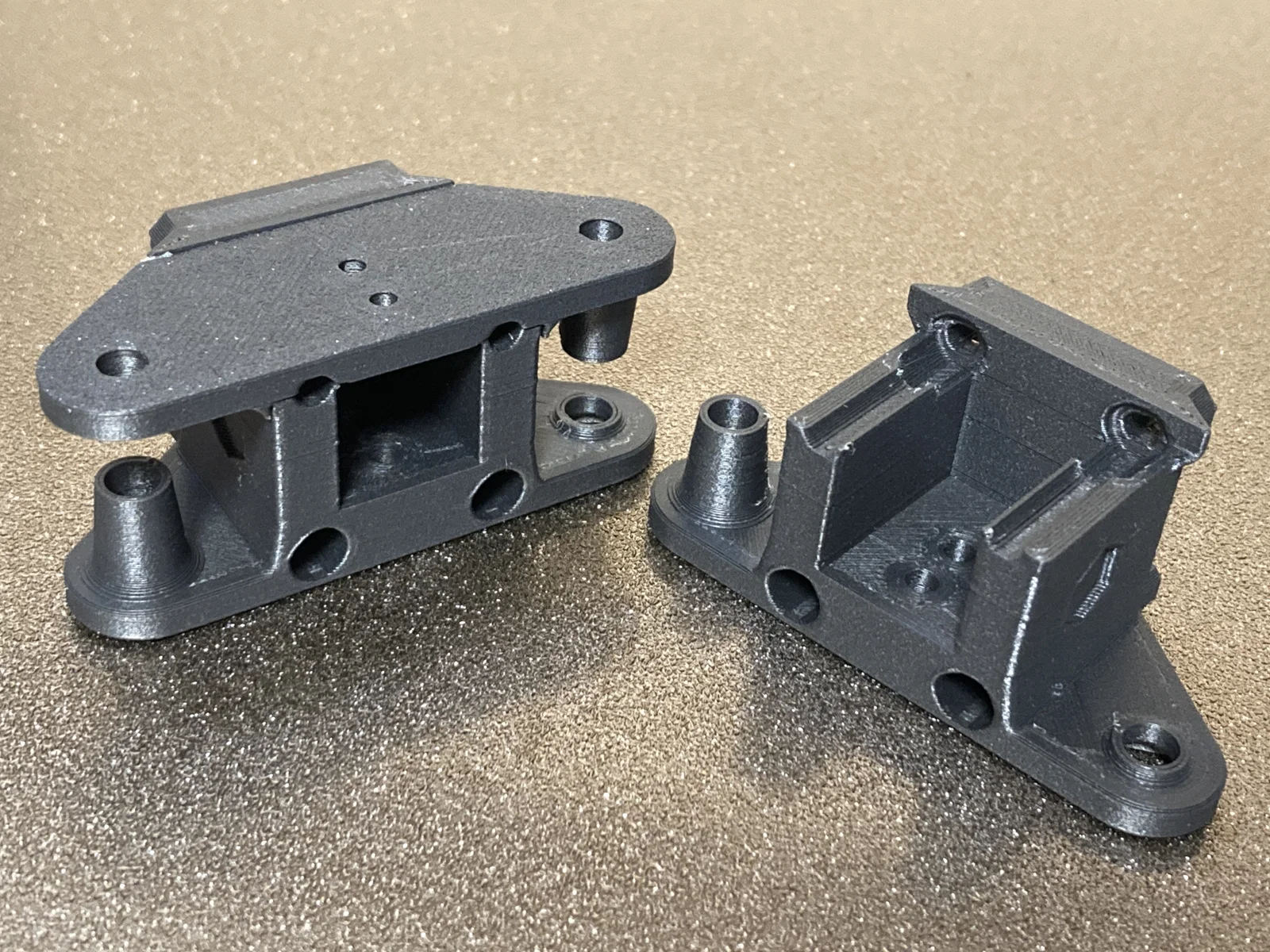

Đây là các chi tiết đáy (bottom) của Y gantry cho VzBoT Vz330, dùng để thay cụm X gantry sang loại profile 1515 nhằm giảm chi phí và nhẹ hơn so với 2020.

Hình học và form được dựa theo Y gantry của Vz330 V1.2, chỉ khác chút xíu ở vài điểm nhỏ và vẫn tương thích hoàn toàn.

Lưu ý: Từ sau khi Vz330 V1.2 được phát hành, phần trái và phải của Y gantry không còn dùng chung được nữa. Nếu bạn đang dùng phiên bản thấp hơn V1.2, vui lòng in lại và ghép Y-gantry-top-left và Y-gantry-top-right do VzBoT chính thức phát hành.

BOM

Part

STL

PCs

Left Bottom

This Y_gantry_1515_bottom_left-15.2.stl

1

Right Bottom

This Y_gantry_1515_bottom_right-15.2.stl

1

Left Top

The official Vz330 V1.2's Y_gantry_top_left.stl

1

Right Top

The official Vz330 V1.2's Y_gantry_top_right.stl

1

X end stop

The official Vz330 V1.2's XendStop.stl

1

Lưu ý: Bề rộng trong tiêu chuẩn là 15.2, tuy nhiên nếu lắp bị lỏng quá thì bạn nên thử 15.1 hoặc 15.0 thay vì 15.2. Với con VzBoT của mình thì lúc đầu dùng 15.2, nhưng giờ chuyển qua 15.0 để dùng CF-ABS (co rút thấp) thay cho ABS thường.

Ví dụ các loại rod/profile size 1515

Type

Weight(440mm)

Moment of inertia of area

A6063S−T5 square tube 15x15xt1.5

97g

0.249×10^4 mm^4

Misumi HFS3-1515

150g

0.280×10^4 mm^4

MakerBeamXL

147g

Note

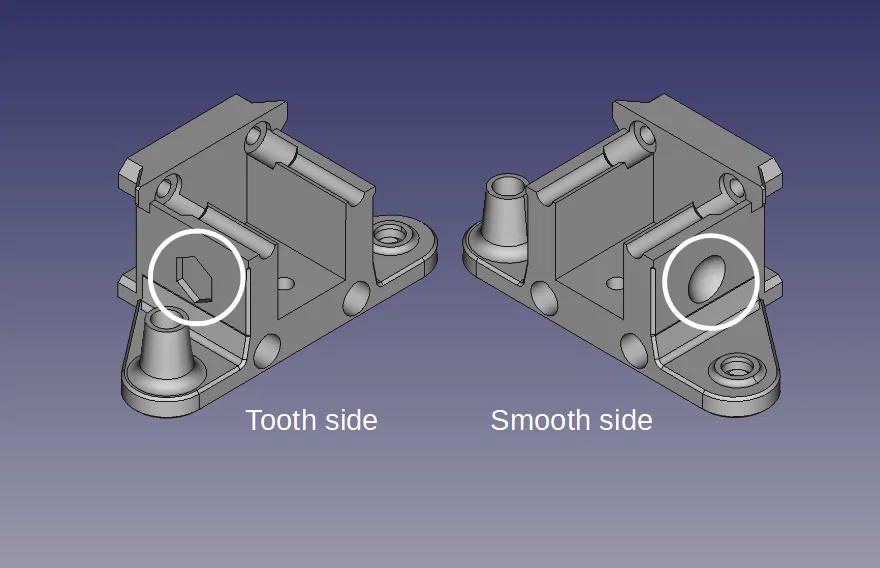

Dấu lõm (dimple) ở hông dùng để chỉ hướng của chi tiết. Hình minh hoạ bên dưới là chi tiết bên trái: mặt có răng là phía trước, còn mặt trơn là phía sau.
