ArcaWall - Ngàm treo tường cho plate Arca Swiss (hợp Peak Design Capture V3)

Cập nhật 15.03.2025: Thêm một nắp đơn giản để che lỗ vít theo yêu cầu của @Codejoy_48654

Để giải phóng bớt không gian, mình muốn treo máy ảnh lên tường, nên mình thiết kế cái ngàm treo kiểu Arca Swiss đơn giản này.

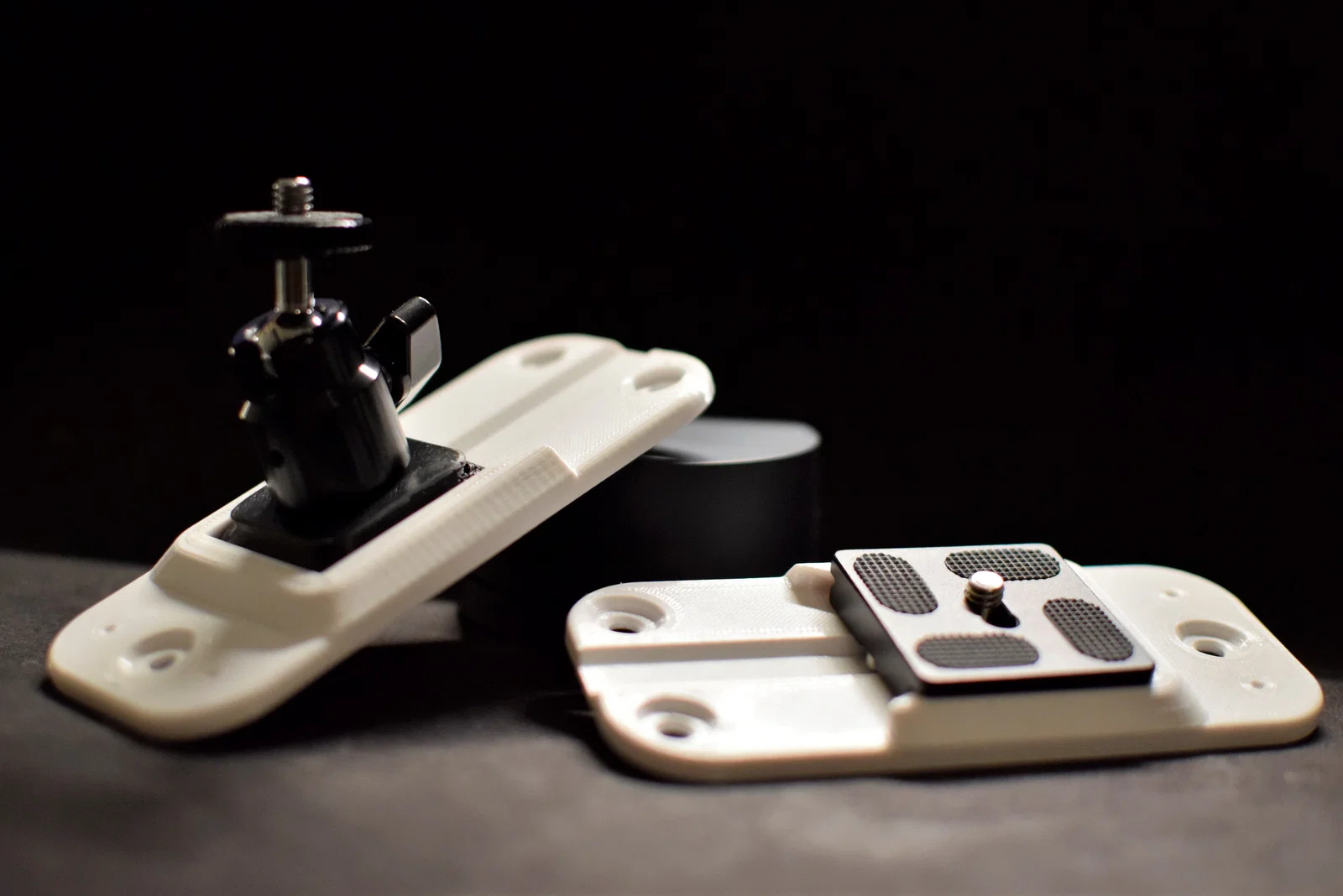

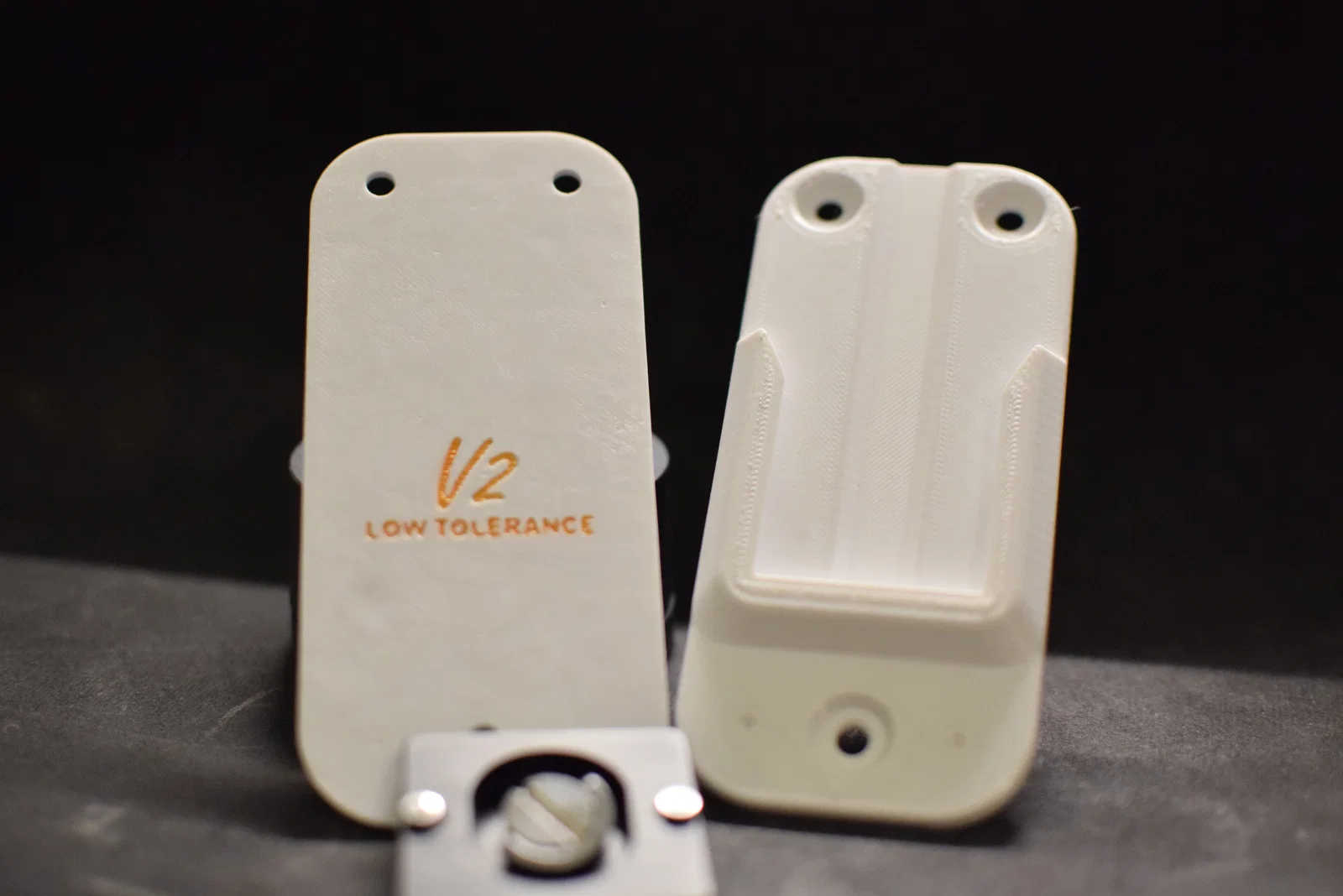

V2 và V2 “low tolerance”

Mình thiết kế 2 phiên bản ngàm treo này, cả hai đều gắn chắc với quick release plate kiểu Arca Swiss. Khác nhau như sau:

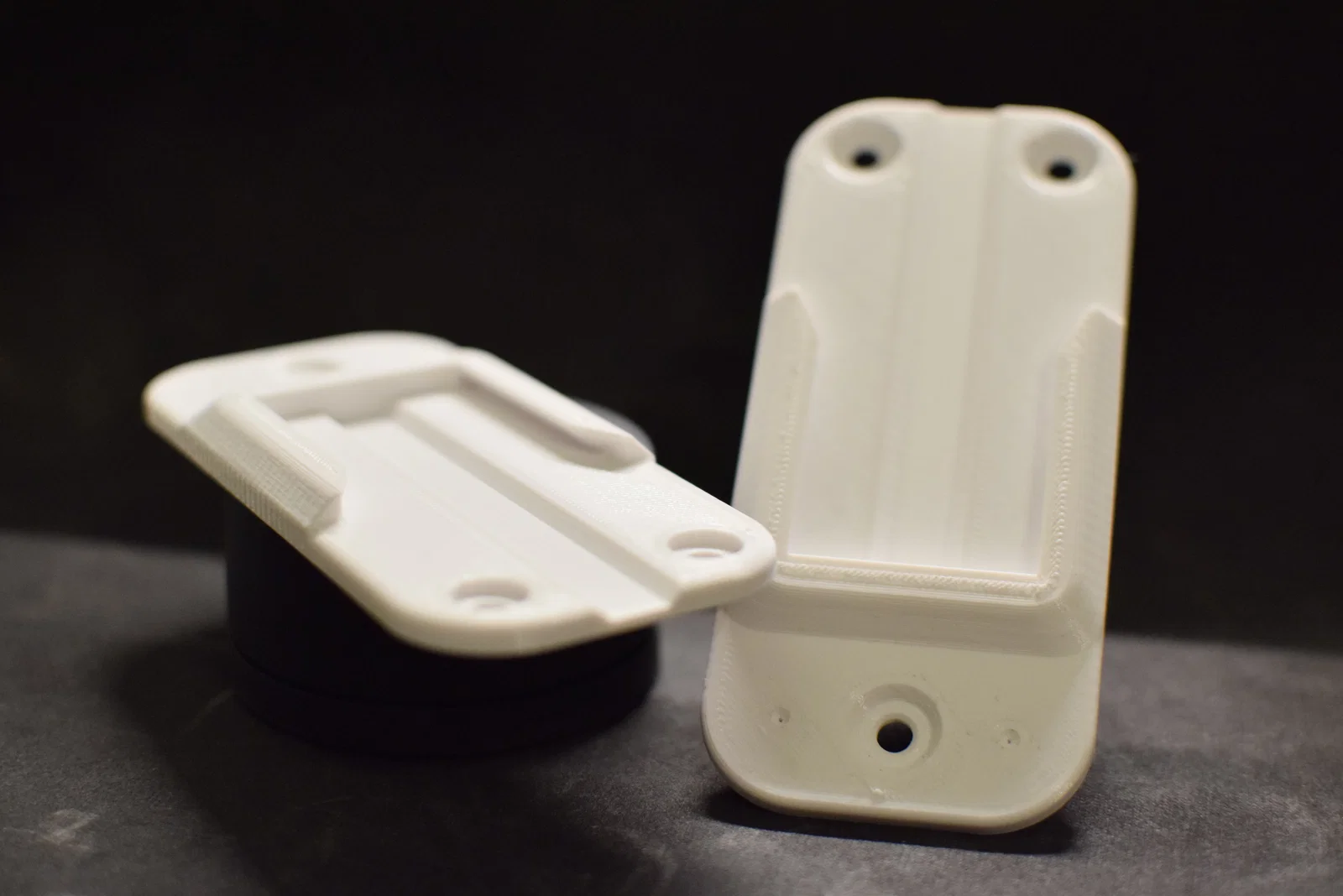

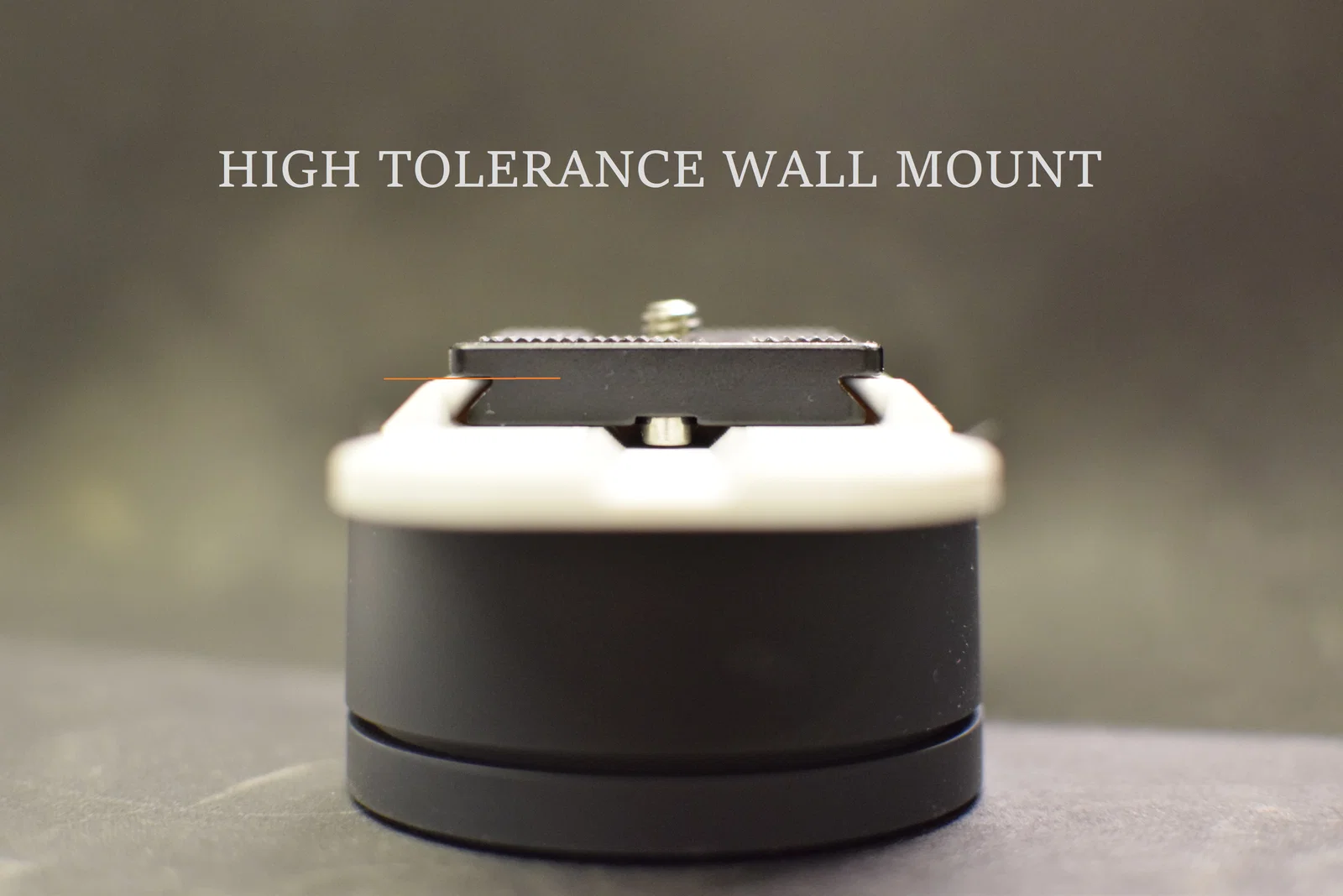

• V2 “the allrounder”: gắn với plate kiểu Arca Swiss hơi lỏng một chút, nhưng cũng nhận được các plate to hơn nhẹ, ví dụ plate của Peak Design Capture V3.

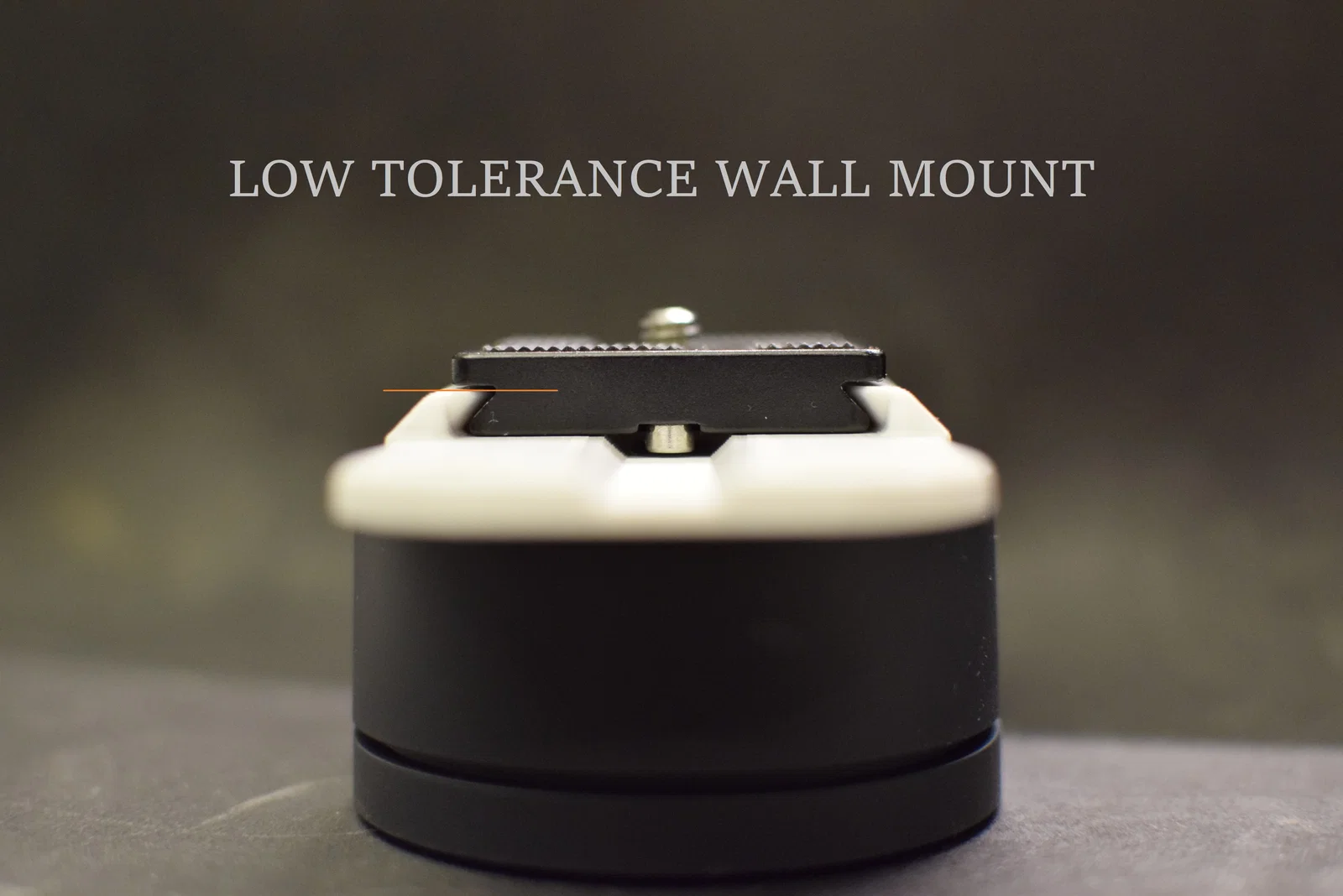

• V2 "low tolerance": gắn khít với plate kiểu Arca Swiss, nhưng sẽ quá nhỏ đối với plate Peak Design Capture V3.

Lắp đặt:

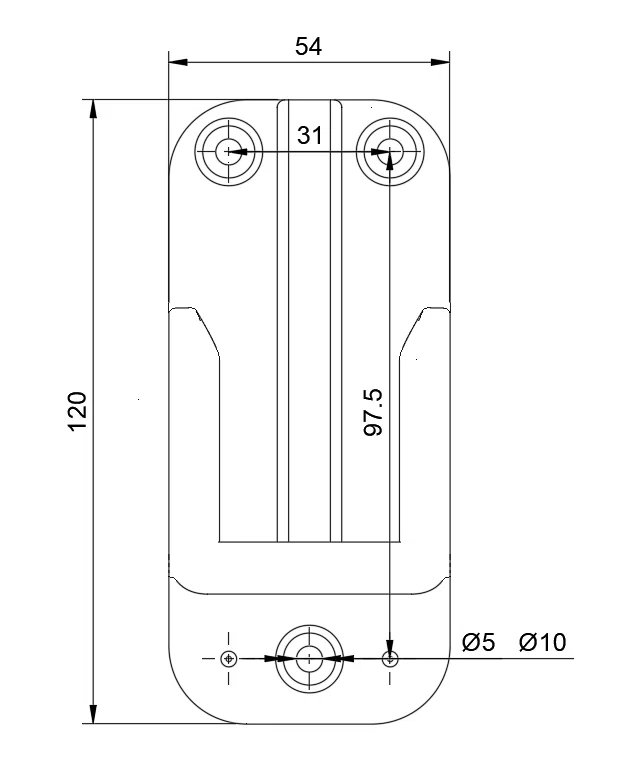

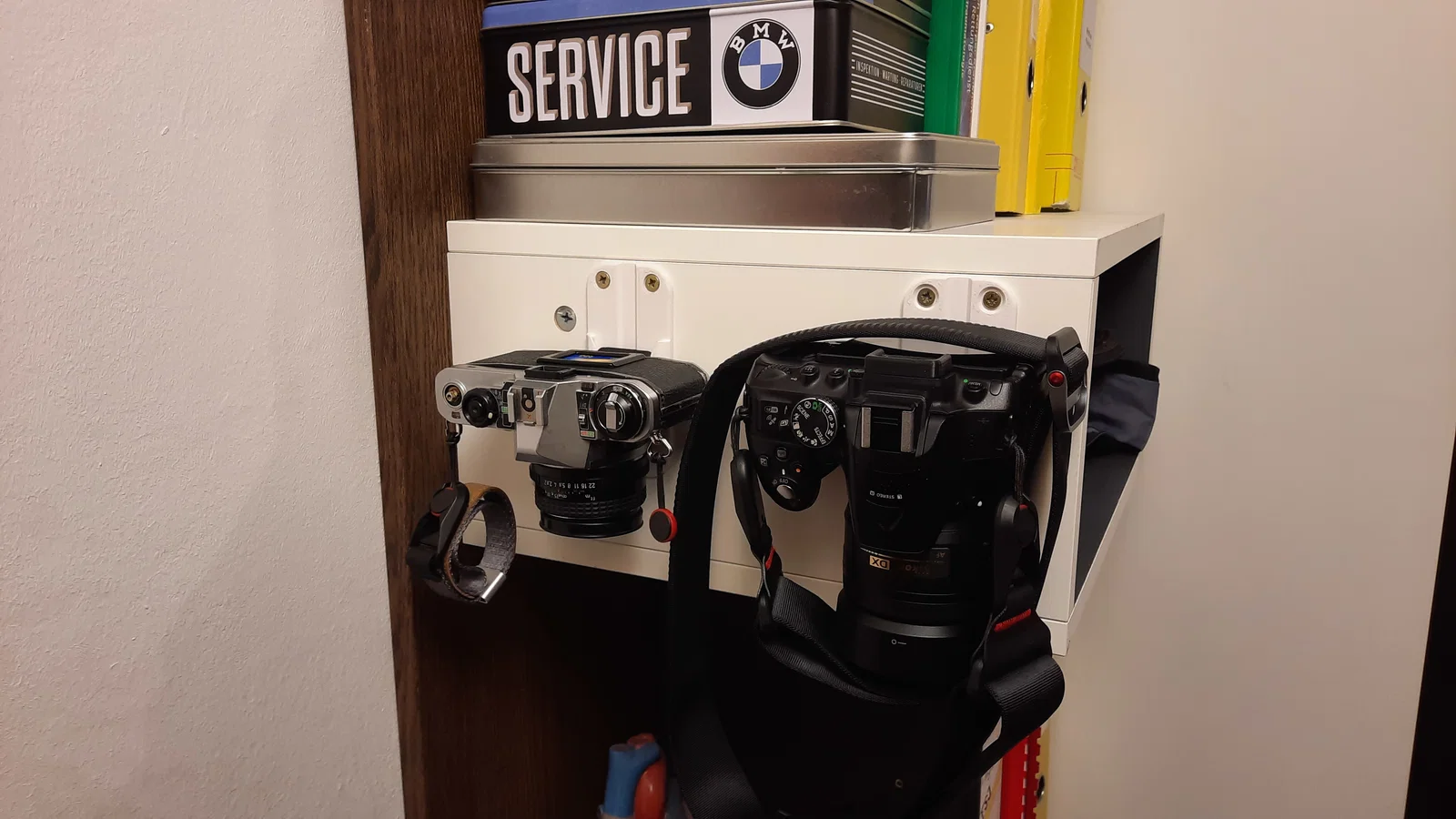

Ngàm có kích thước đế 120 x 54mm, các lỗ bắt vít cách nhau 97,5 x 31mm (xem sơ đồ bên dưới). Mình gắn ArcaWall bằng 3 vít gỗ vào một tủ Ikea; như vậy là đủ chắc cho chiếc máy nặng nhất của mình: APS-C D5300, nặng khoảng ~1kg khi gắn ống kính lớn nhất.

Mình có chừa thêm 2 lỗ dẫn hướng (guide holes) nếu bạn muốn bắt ArcaWall bằng 4 con vít theo dạng hình vuông.

Đây là video lúc nó “hoạt động thực tế”
