Hộp Tham Số (Parametric Box) tuỳ chỉnh kích thước & số ngăn

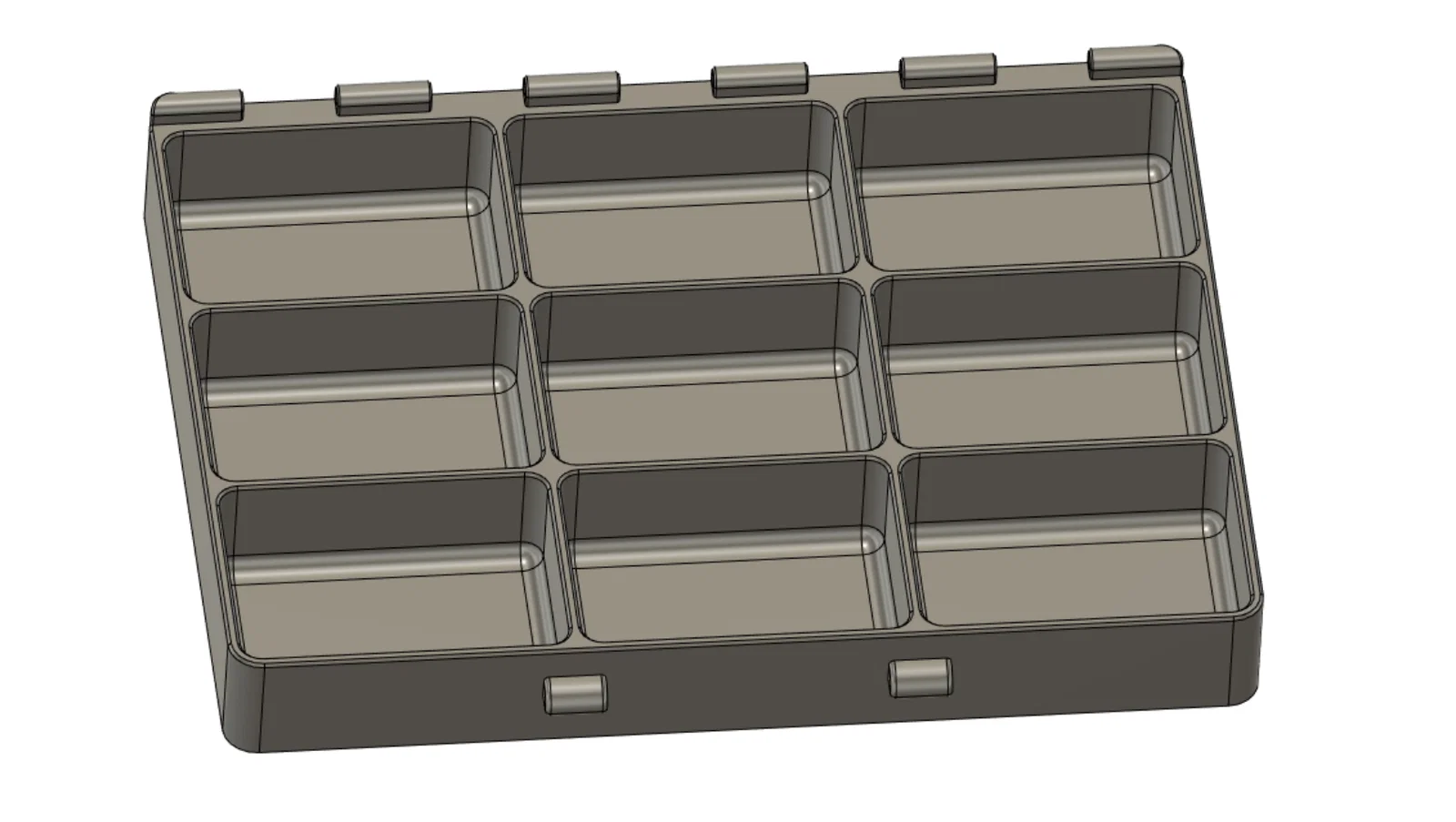

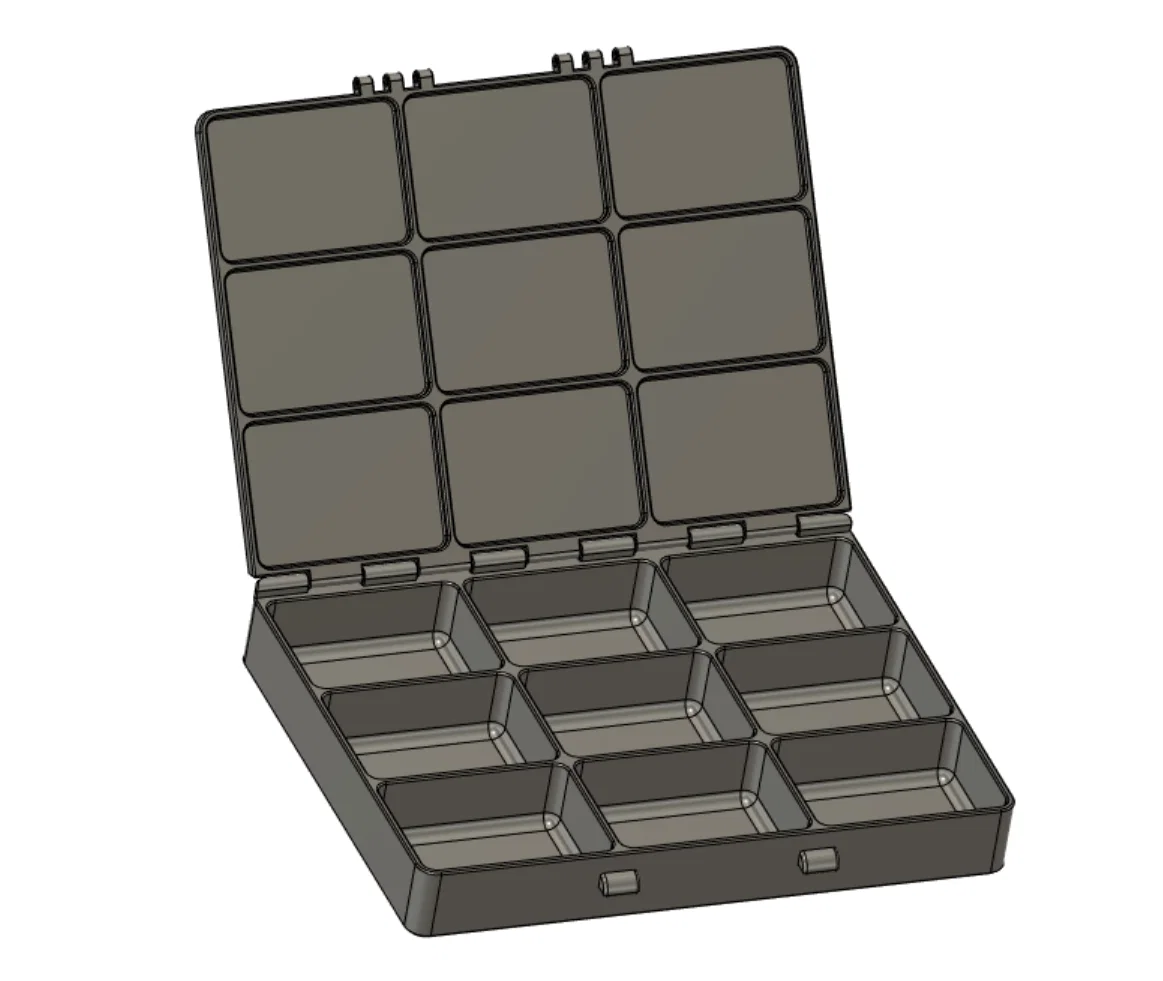

Mình thiết kế một cái hộp mà kích thước tổng thể (external dimensions) của hộp, cũng như số lượng ngăn (compartments), đều có thể thay đổi tuỳ ý theo cả hai chiều.

Ngoài ra, các yếu tố thiết kế như đường cong (curves) và vát cạnh (chamfers) cũng có thể tuỳ chỉnh.

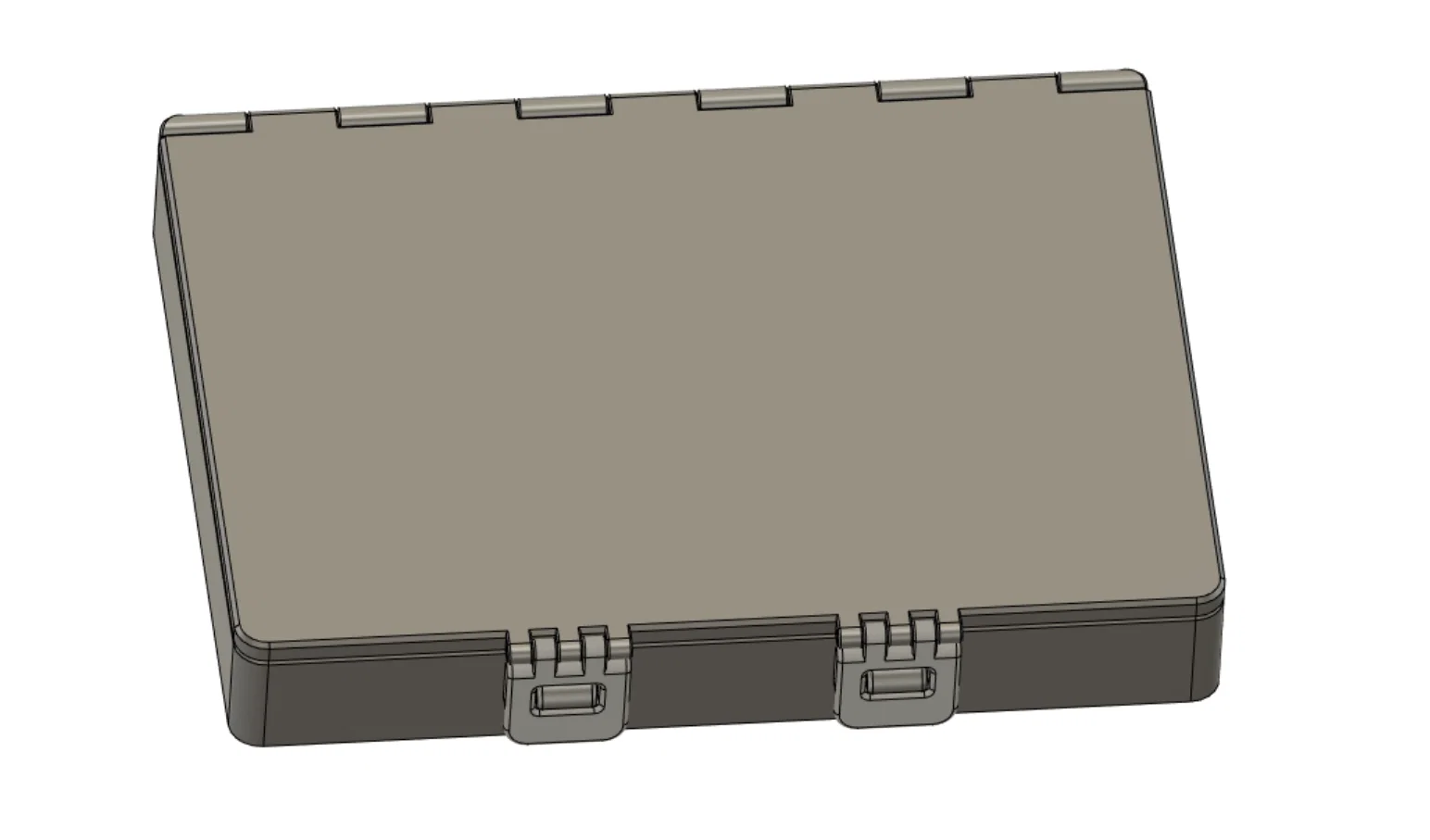

Tuỳ theo kích thước của hộp, số lượng lẫy gài (snap hooks) và các chi tiết bản lề (hinge elements) cũng có thể chỉnh theo nhu cầu.

Chỉ nên thay đổi những thông số (parameters) cần thiết.

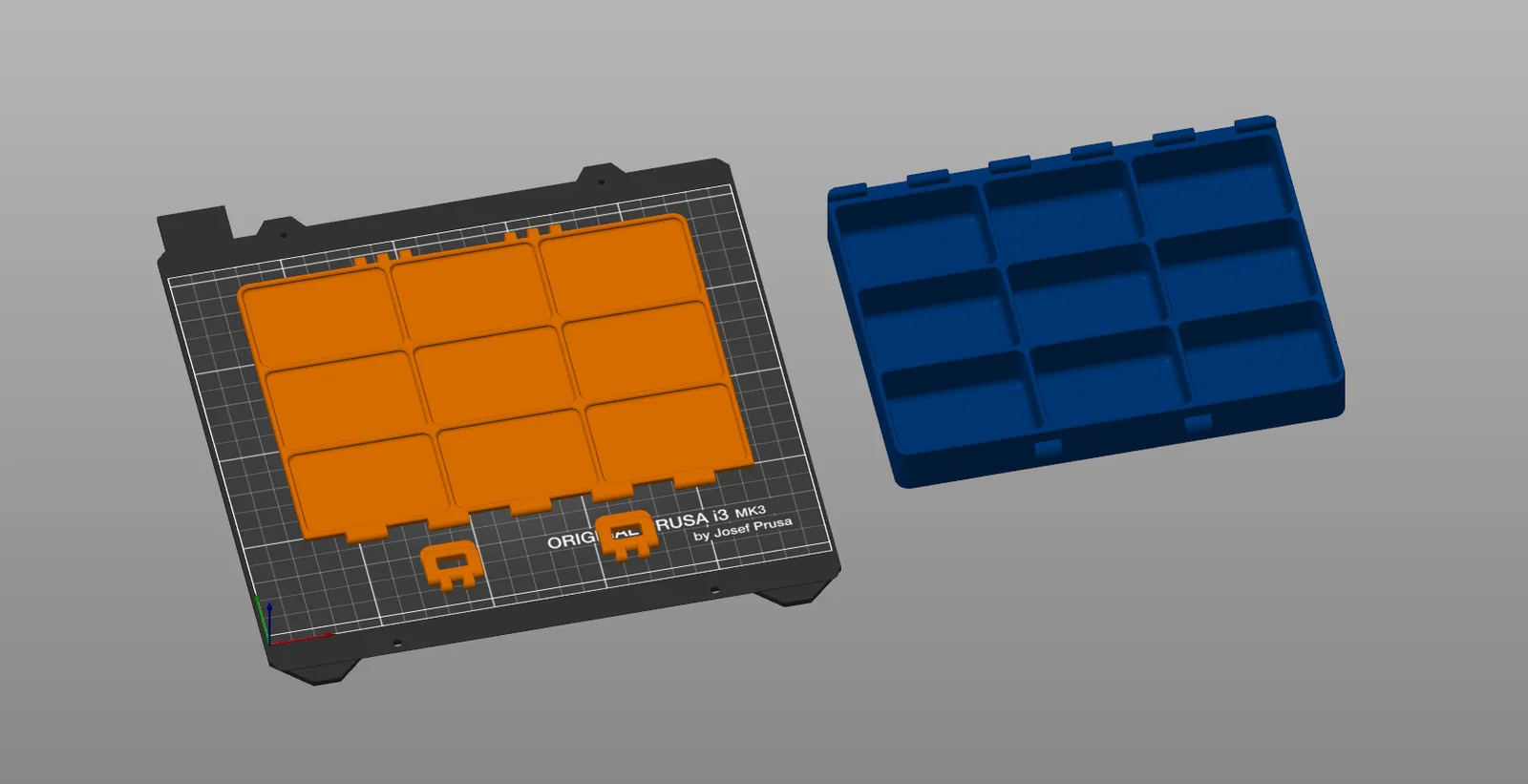

Phần thân chính của hộp cần support material ở phía dưới các lẫy gài. Ở đây mình dùng paint-on supports và smart fill trong PrusaSlicer.

Nếu cần hỗ trợ chỉnh sửa file hoặc không có quyền truy cập Fusion 360, bạn có thể liên hệ mình để được giúp.

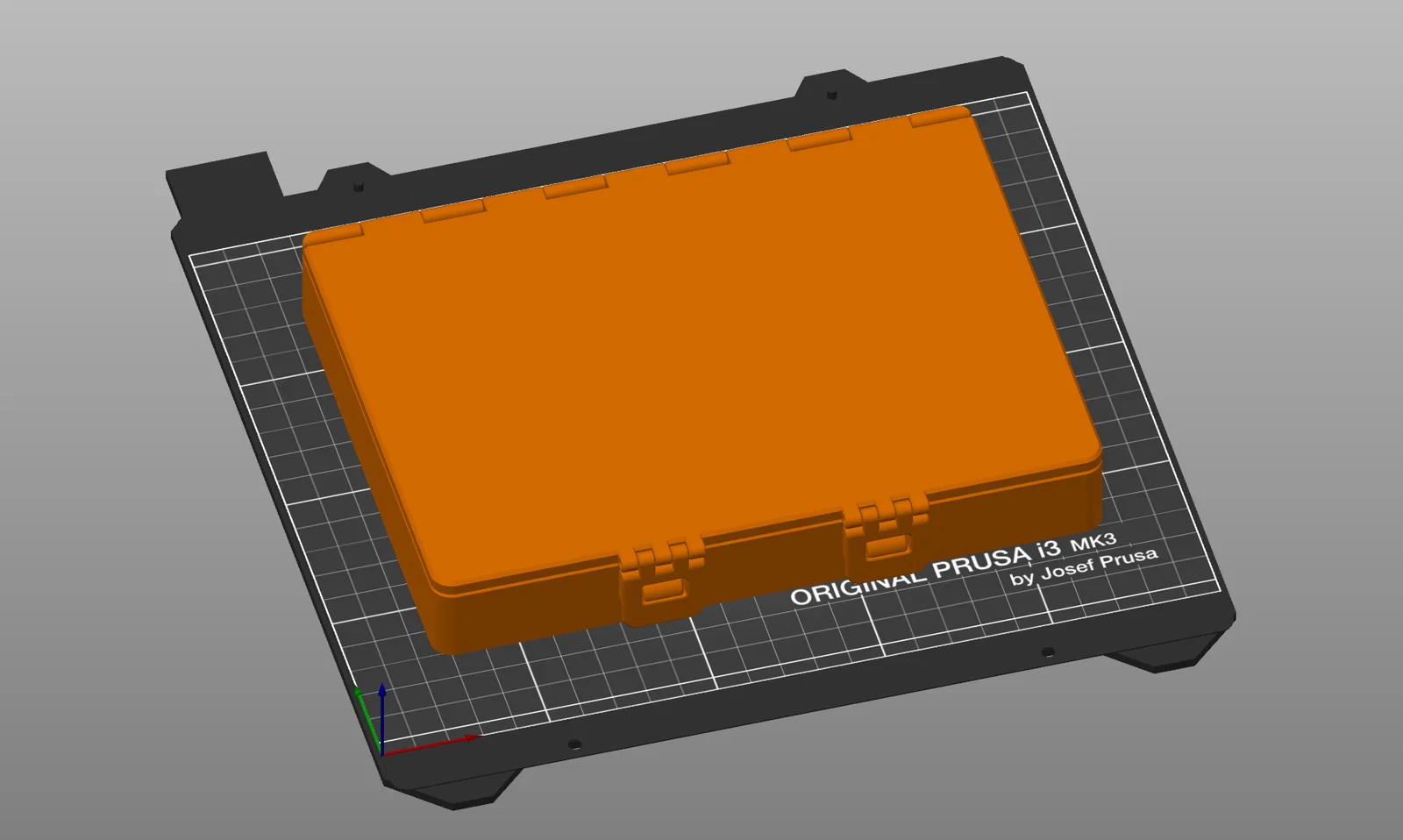

Print Settings:

• Prusa MK3S+
• Profile chất lượng 0,2 mm
• Nozzle 0,4 mm
• Filament PETG

Mình đã tăng extrusion width của tất cả các đường (trừ phần support material) lên 0,6 mm trong phần cài đặt. Việc này giúp giảm thời gian in đáng kể.

Assembly Instructions:

Khi lắp ráp, các chi tiết được lắp khớp vào nhau, sau đó xỏ một đoạn filament xuyên qua các bản lề. Tiếp theo cắt filament ở hai đầu và hơ chảy, cố định chắc bằng mỏ hàn hoặc tua vít được làm nóng.
