Tarmo 5 - Mod Vỏ (Housing) Điện Tử
Mẫu housing 2 mảnh cho điện tử xe RC Tarmo 5, lắp kiểu press-fit không cần ốc và không cần sửa body zin. Giúp che chắn ESC/receiver/servo khỏi bụi bẩn và nước, dễ tháo lắp, STL đã orient sẵn, không cần supports.
Mô tả

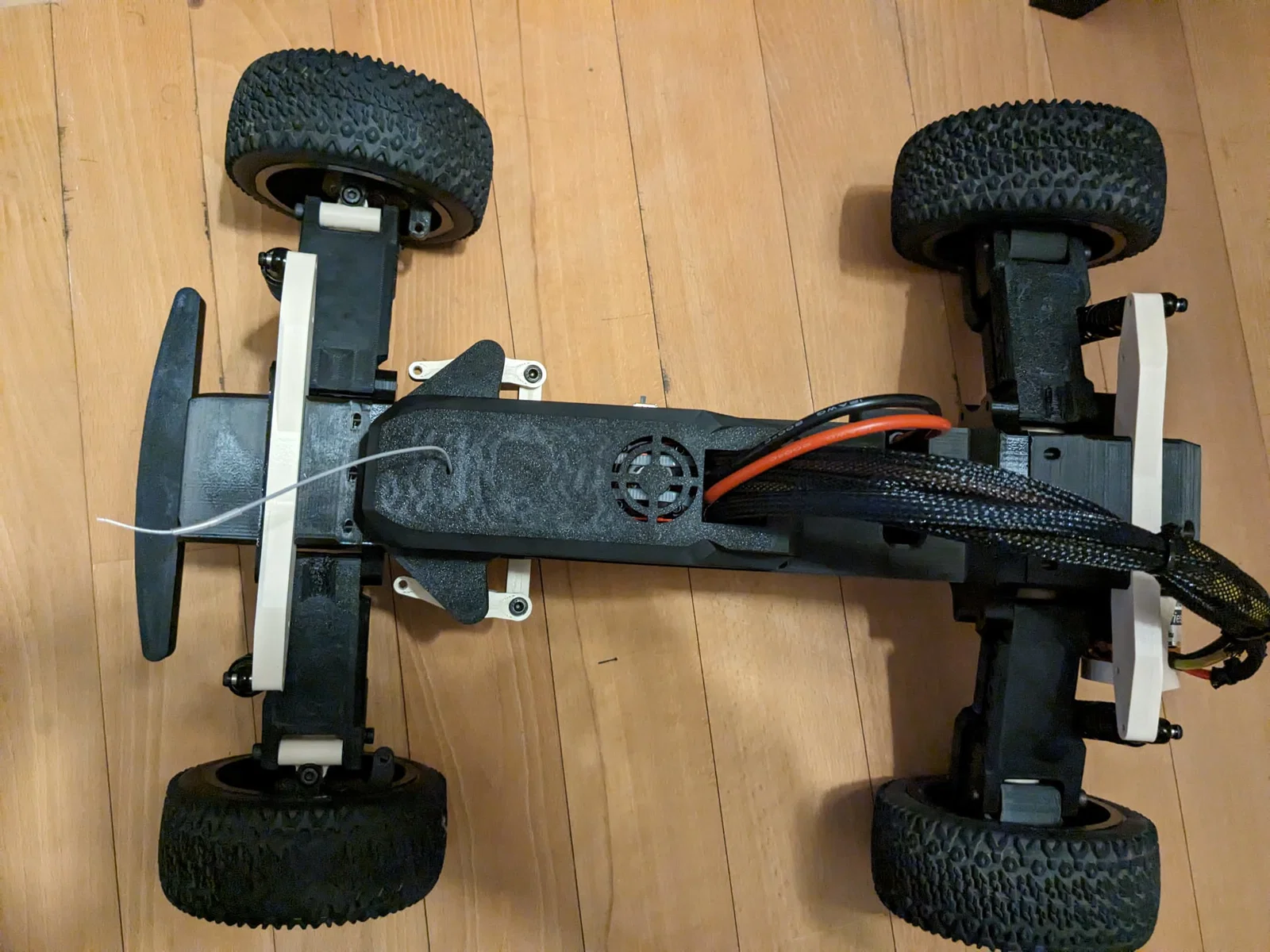

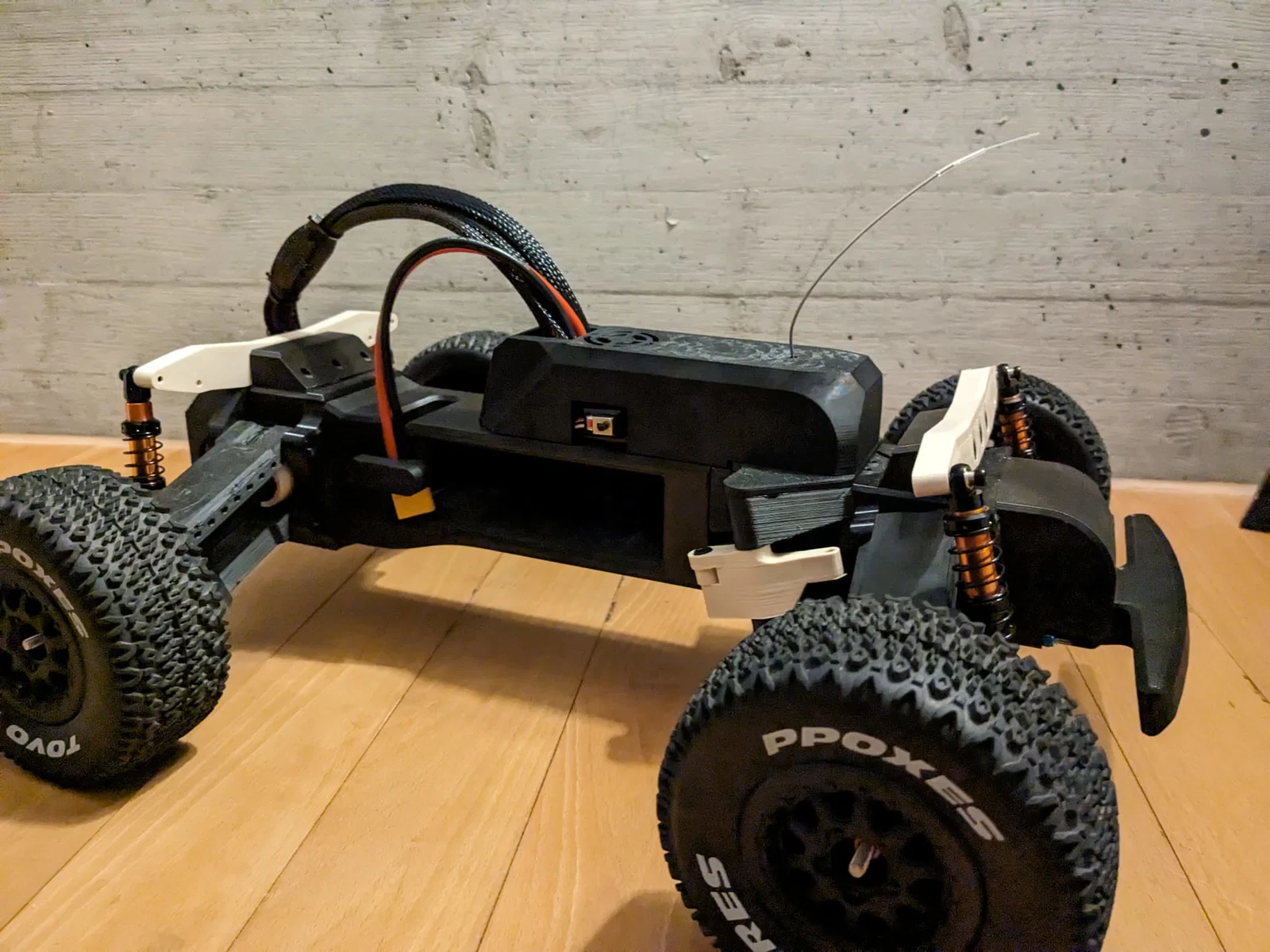

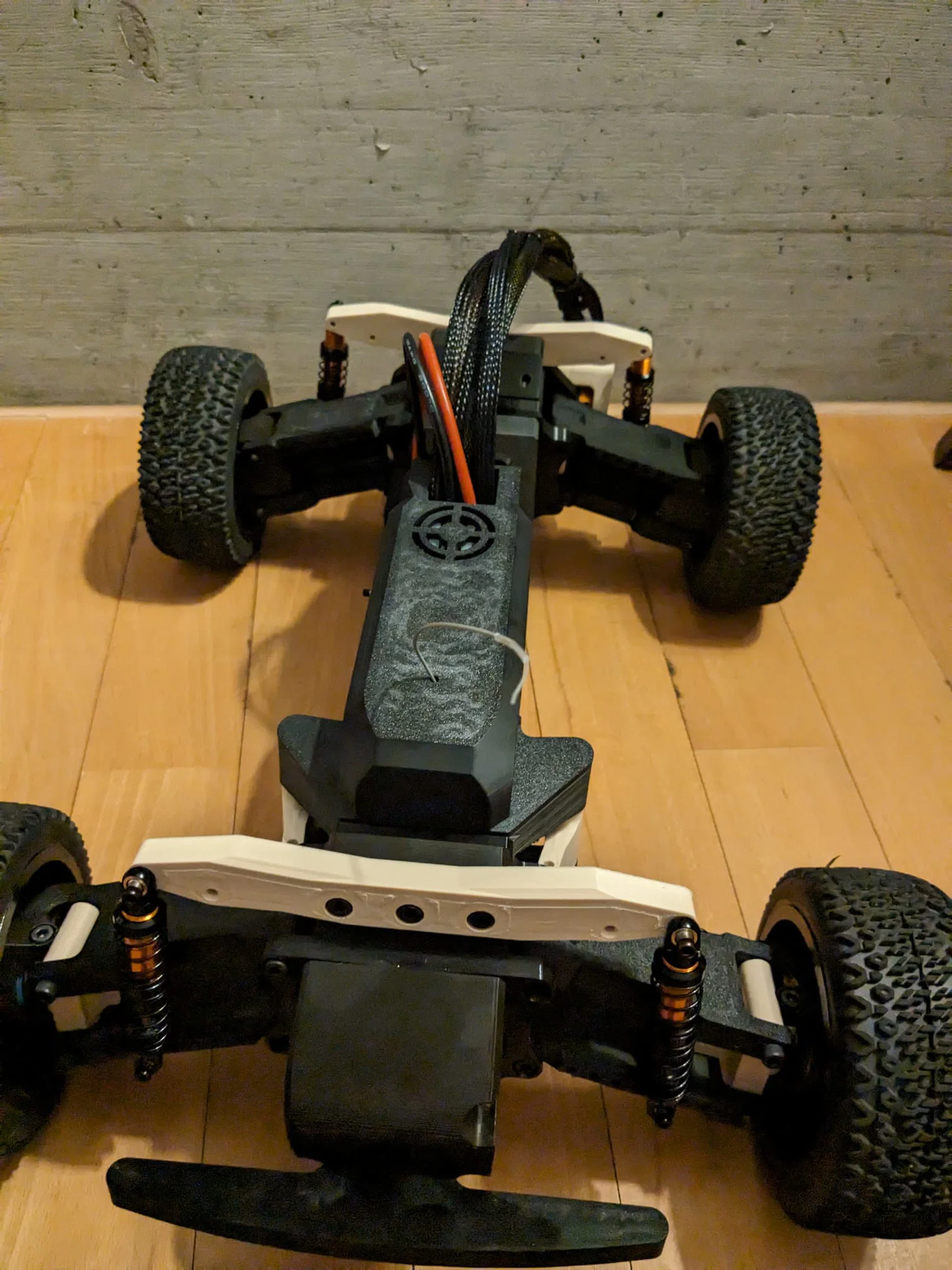

Đây là một housing cho phần điện tử của xe RC Tarmo 5.
Nó giúp bảo vệ các bộ phận nhạy cảm khỏi bụi bẩn và nước.
Housing gồm 2 phần để lắp kiểu ép (press-fit) không cần ốc, không cần sửa đổi thêm gì trên phần body zin. Có thể tháo/lắp lại dễ dàng.
Lắp đặt:
- Gắn Mounting Plate (B) vào các lỗ có sẵn trên Tarmo của bạn.

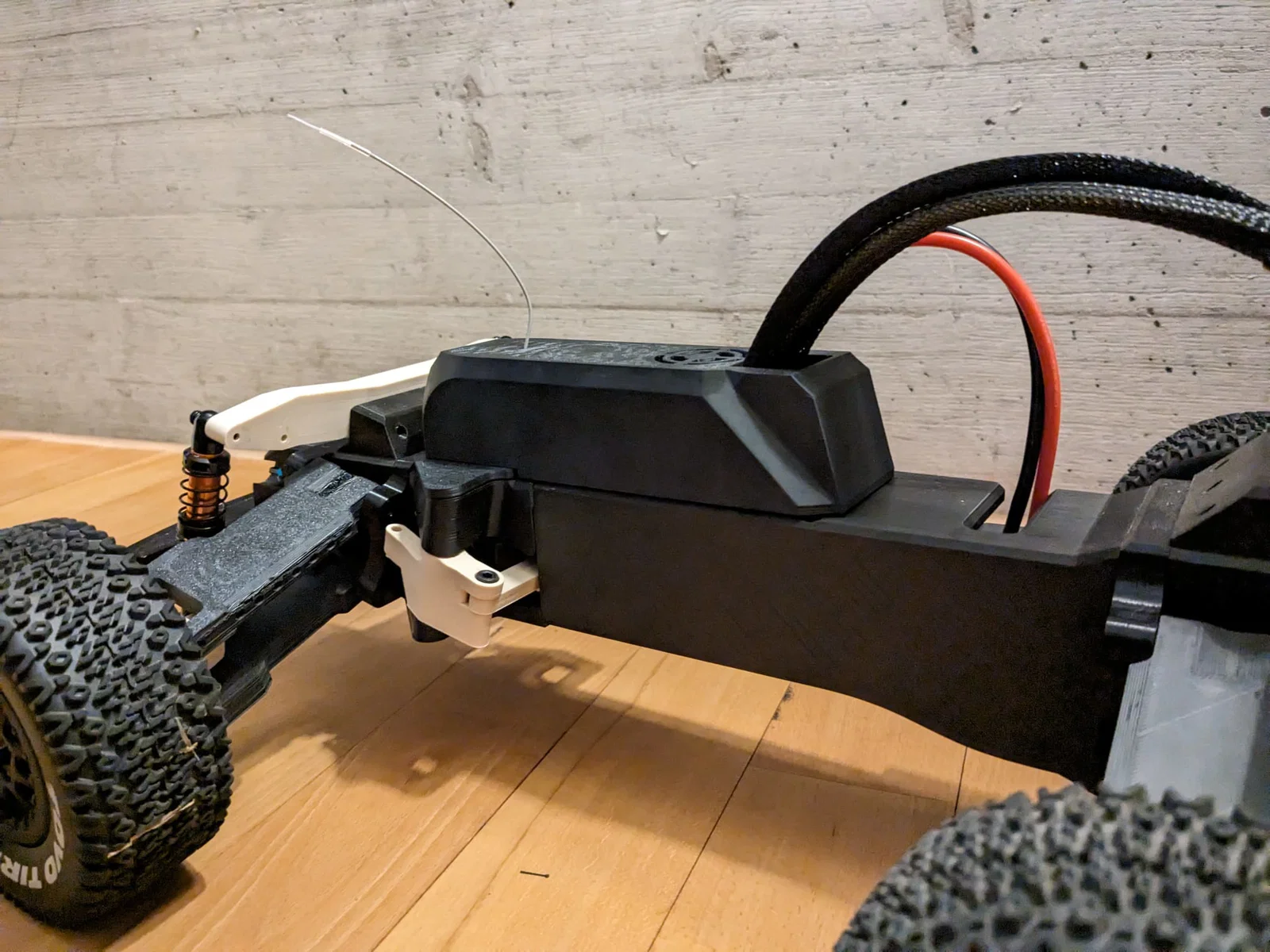

- Sắp xếp phần điện tử sao cho mọi thứ nằm gọn trong housing. Luồn dây antenna ra ngoài qua lỗ phía trên, rồi nhấn housing vào các lỗ của Part B.
Lưu ý:
- Bạn cần dán công tắc on/off ở bên hông ESC và canh đúng vị trí theo phần khoét của housing (băng keo VHB).
- Bạn phải gắn receiver ở giữa ESC và servo (chưa test) hoặc đặt lên trên servo (đã test / vừa), và sắp dây sao cho mọi thứ nằm gọn trong housing.
- Dung sai (tolerance) máy in của mình có thể khác máy của bạn. Nếu phần ép bị lỏng thì dùng chút keo; nếu bị chặt quá thì chà nhám nhẹ.
In 3D:
- Mình in bằng ABS, layer height 0.2, 10% Gyroid và 4 Walls.
- PLA / PETG cũng dùng ổn.
- Không cần supports. File STL đã được xoay đúng hướng để in rồi.
