Kệ Lưu Trữ Bên Trong cho Original Prusa Enclosure

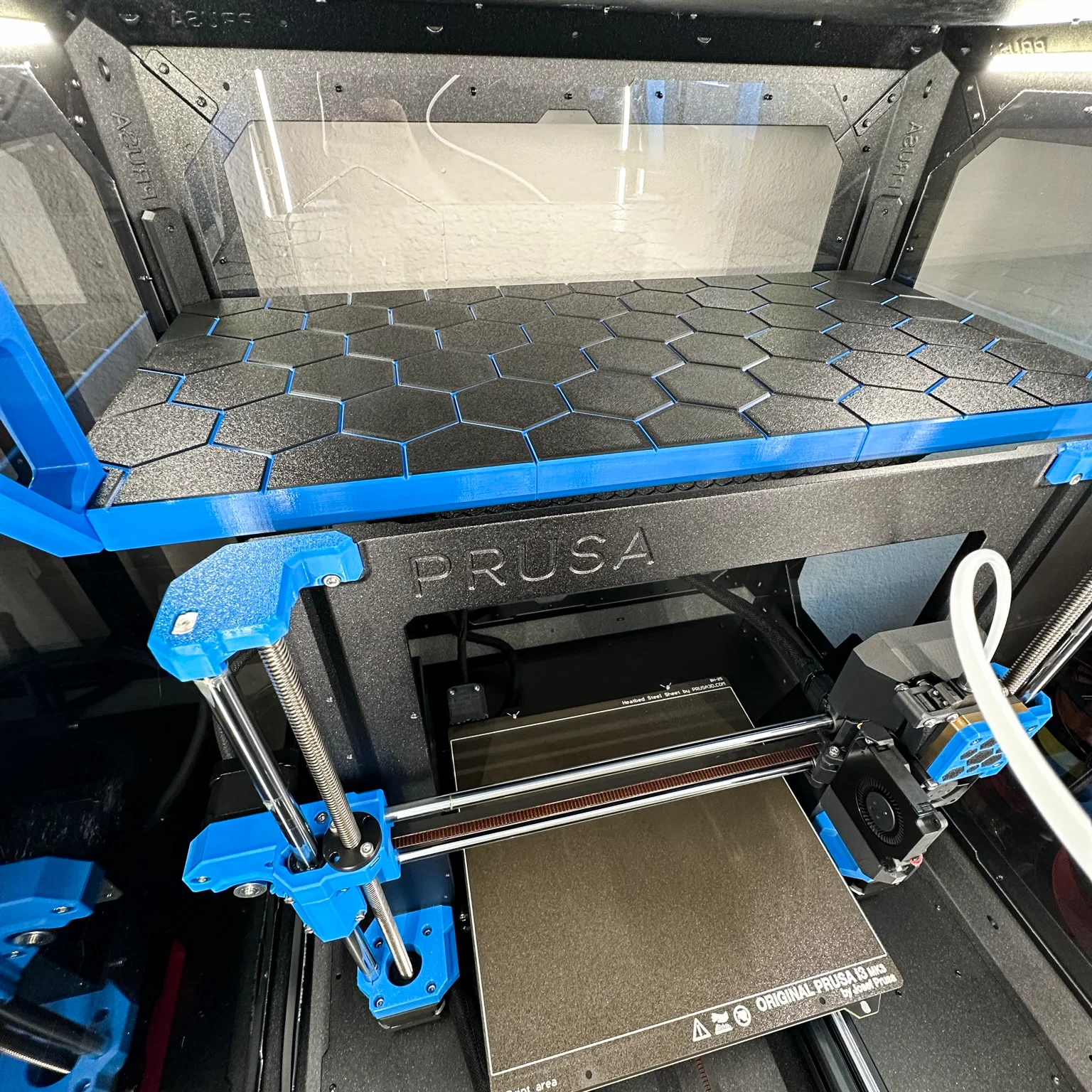

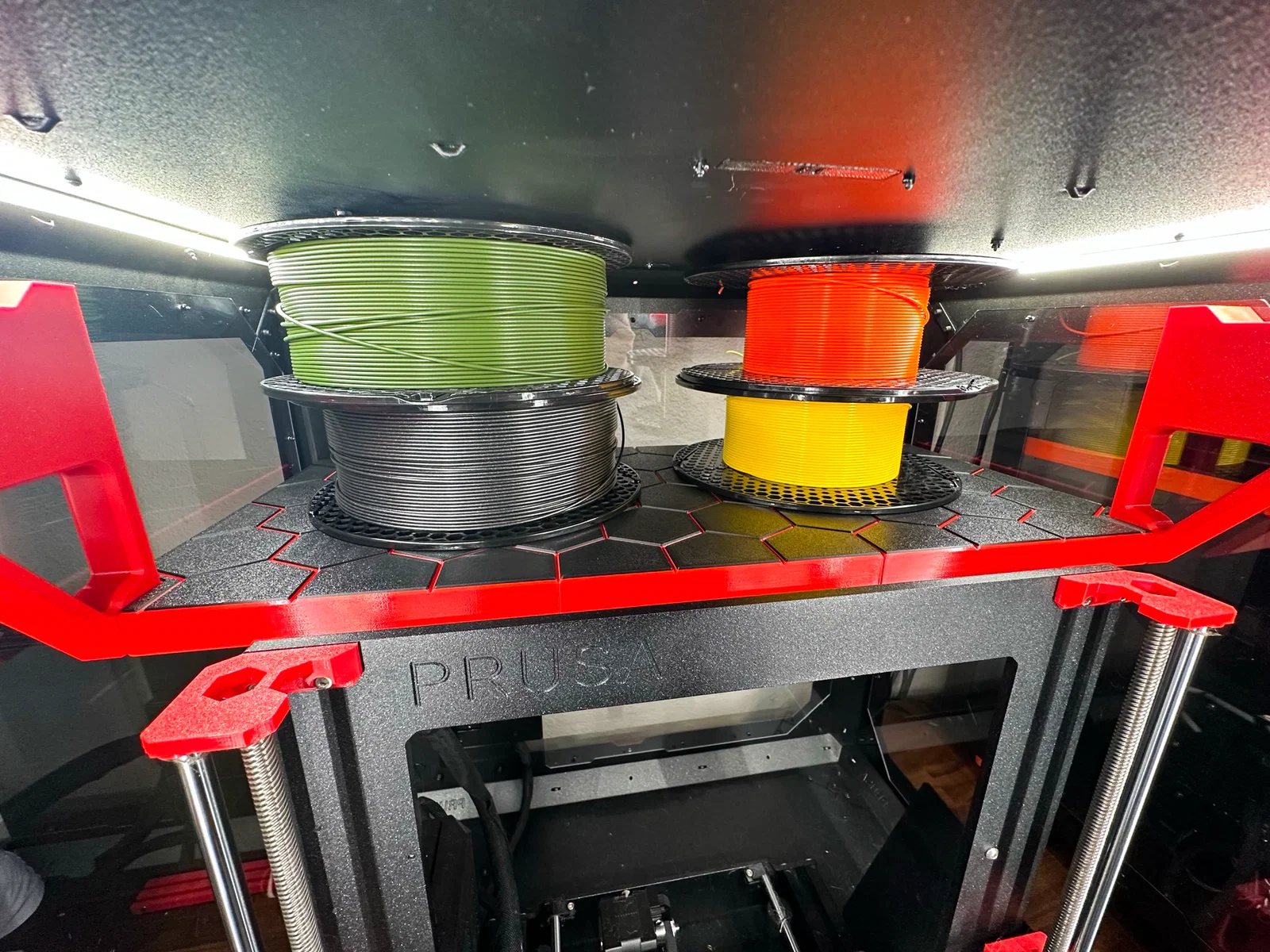

Mình để ý là bên trong Original Prusa Enclosure thật ra còn khá nhiều khoảng trống chưa tận dụng, mà phòng in nhỏ thì lúc nào cũng cần thêm chỗ để đồ. Cái kệ này gắn phía sau máy in và tạo thêm một khoảng lưu trữ khá lớn. Kệ có thể để tối đa 4 cuộn filament vẫn còn dư chỗ, hoặc để hộp linh kiện và các món đồ khác.

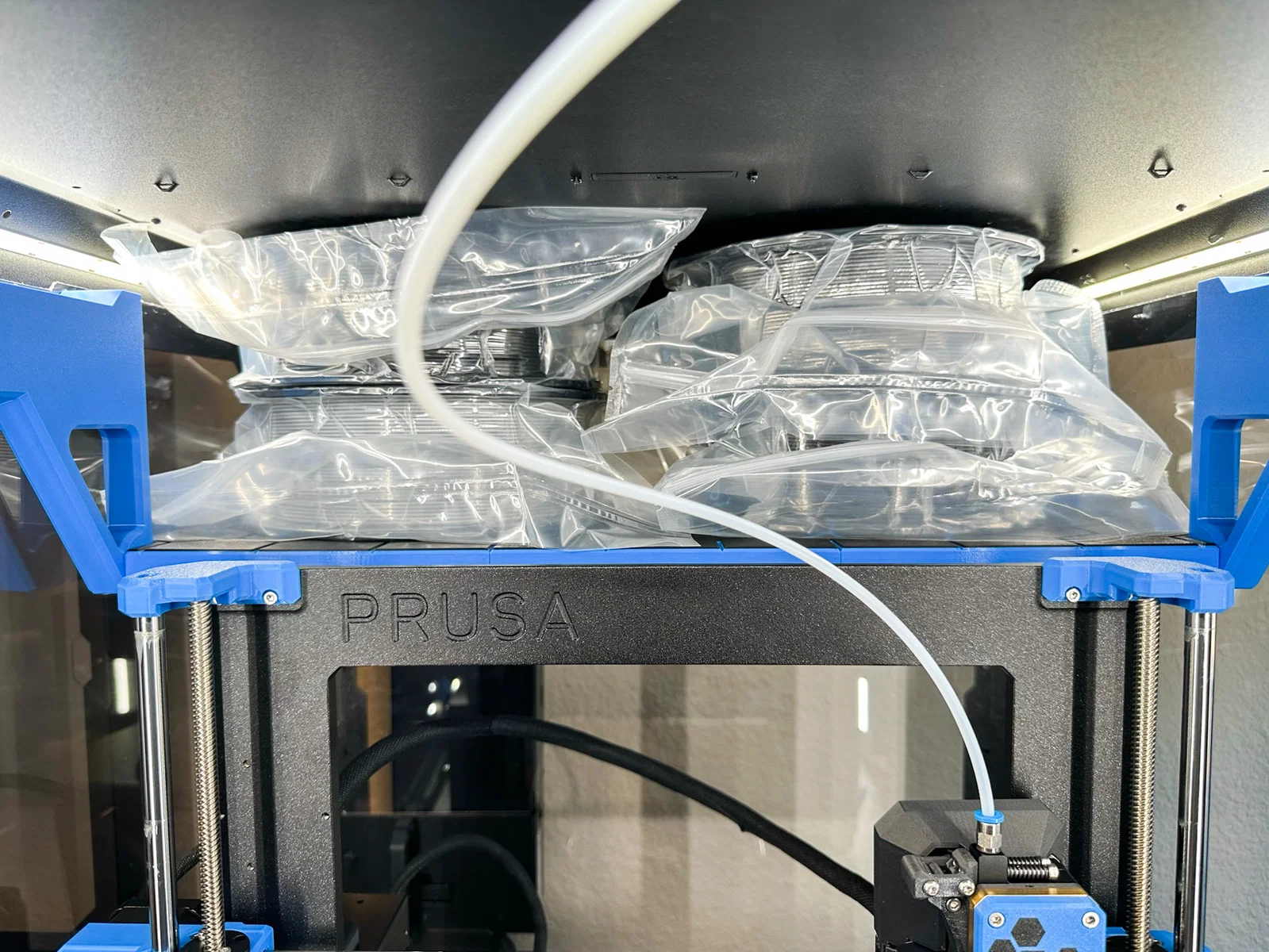

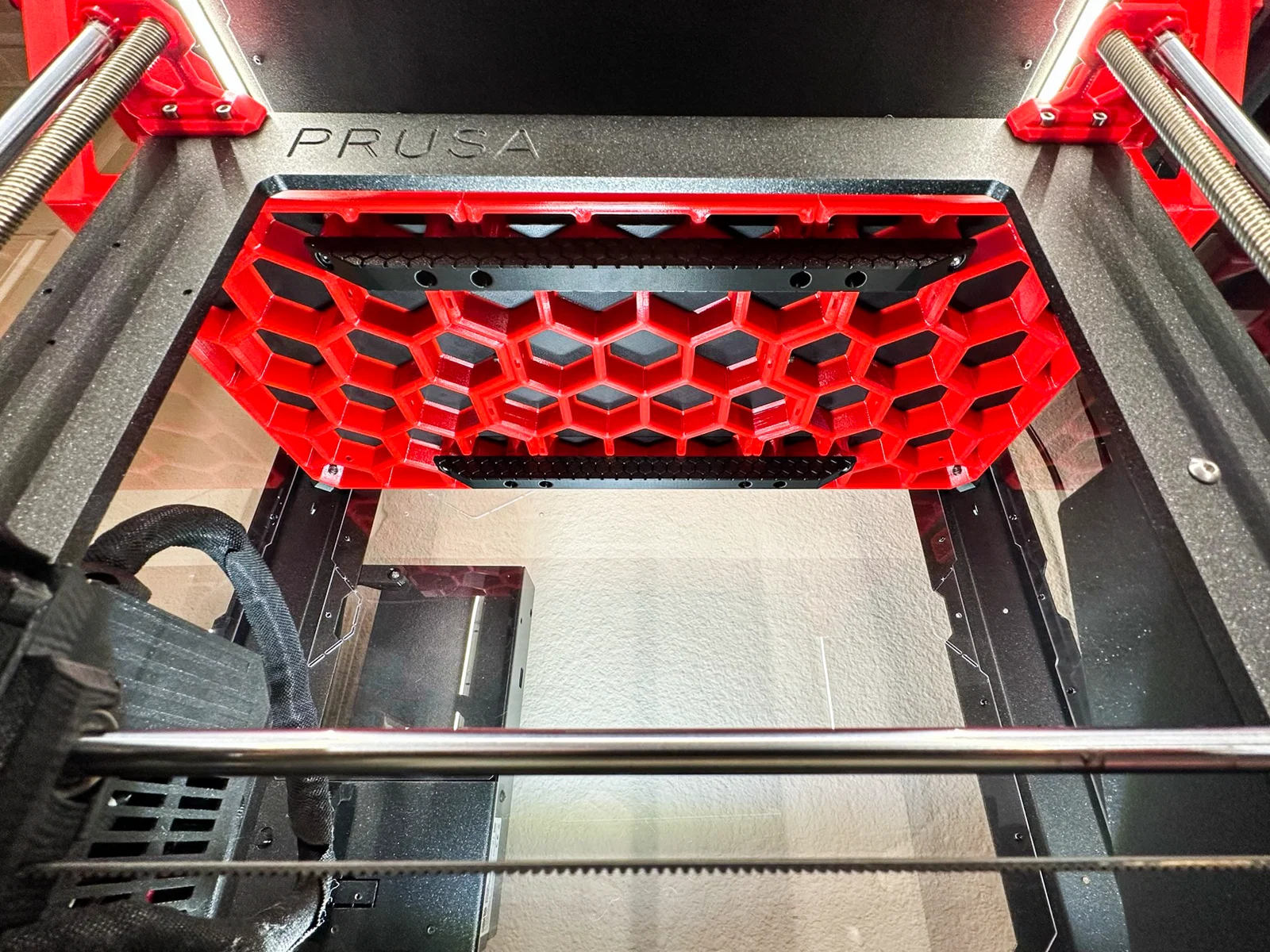

Kệ được chia thành 3 phần chính để vừa với khổ bàn in của MK4/MK3. Để kệ không bị võng khi đặt đồ nặng, mình có thêm các thanh giằng (support braces) ở bên dưới. Ngay cả khi chất 4kg filament, kệ gần như không võng đáng kể.

Bill of Materials

Ngoài các part đã in, bạn sẽ cần các phần cứng (hardware) sau:

• M3nS nut (36x) - Đây là loại square nut tiêu chuẩn của Prusa, nhớ lấy đúng DIN 562 dày 1.8mm.
• M3x12 screw (20x)
• M3x16 screw (14x)
• M3x20 screw (2x)
• M3 Washers (28x) - tùy chọn

Dụng cụ cần thiết

• Lục giác đầu bi (Ball-End Allen Key) 2.5mm

Về mặt kỹ thuật thì vẫn có thể lắp không cần đầu bi, nhưng sẽ khó hơn rất nhiều.

• Lục giác 1.5mm

Cái này chỉ dùng để đẩy ê-cu vào đúng vị trí, nên bất kỳ miếng kim loại cỡ tương tự cũng được.

Hướng dẫn in

Mình khuyên in tất cả các part bằng PETG ở layer height 0.2mm, với 4 perimeters để đảm bảo độ cứng. In một màu cũng đẹp, nhưng mình thích in các phần kệ chính và đổi màu tại mốc 1.2mm để họa tiết nổi bật hơn.

Hướng dẫn lắp ráp

Bước 1

• Chuẩn bị part in Shelf Center và mười hai ê-cu M3nS. Mình sẽ lắp chúng vào các khe như hình.

• Dùng lục giác 1.5mm ấn ê-cu M3nS vào các khe dọc. Lưu ý các khe không phải cái nào cũng sâu giống nhau.

Bước 2

• Chuẩn bị đủ 3 phần kệ đã in cùng với mười hai vít M3x16 và washer. Đặt các phần úp mặt xuống trên một bề mặt phẳng. Mình sẽ lắp vít vào các lỗ được chỉ ra.

• Lắp vít kèm washer để nối các phần lại, nhưng chưa siết chặt ngay. Khi tất cả vít đã vào vị trí, ấn nhẹ cụm kệ xuống để giữ phẳng rồi siết bằng lục giác đầu bi 2.5mm.

Bước 3

• Chuẩn bị cụm kệ đã in và mười hai ê-cu M3nS. Mình sẽ lắp chúng vào các vị trí như hình.

• Dùng lục giác 1.5mm đẩy ê-cu vào các khe ngang.

Bước 4

• Chuẩn bị các Support Braces và mười hai vít M3x12 kèm washer. Mình sẽ gắn các thanh giằng theo các lỗ được chỉ ra. Ở bước này nhớ đặt kệ trên bề mặt phẳng.

• Lắp cả hai Support Braces và luồn toàn bộ vít/washer vào. Siết vít trong khi ấn cụm xuống để giữ cho kệ luôn phẳng.

Bước 5

• Chuẩn bị các Back Brackets và bốn ê-cu M3nS.

• Dùng lục giác 1.5mm ấn ê-cu vào các khe.

Bước 6

• Chuẩn bị kệ, Back Brackets, hai vít M3x16 và hai washer. Mình sẽ lắp Back Brackets vào các vị trí như hình.

• Lắp Back Brackets như hình và siết vít. Về chức năng thì lắp hướng nào cũng được, nhưng mình thích quay phần khe ê-cu ra phía sau kệ để nhìn gọn hơn.

Bước 7

• Chuẩn bị cả hai Handle Brackets và tám ê-cu M3nS.

• Dùng lục giác 1.5mm ấn ê-cu vào các khe (4 ê-cu cho mỗi tay nắm).

Bước 8

• Lấy máy in ra khỏi enclosure. Dù về mặt kỹ thuật vẫn có thể lắp kệ khi máy còn ở trong, nhưng tin mình đi, sẽ cực hơn nhiều.
• Nếu bạn đã lắp tay nắm (handles) sẵn, tháo ra ngay. Nếu chưa có tay nắm, cần chuẩn bị các phần cutout cho chúng.
• Tháo (các) trụ spoolholder.
• Dẫn ống PTFE ra khỏi đường thao tác bằng cách vòng nó qua phía trên cánh cửa.

Bước 9

• Chuẩn bị Handle Brackets và sáu vít M3x12. Nếu trước đó bạn đã lắp tay nắm, có thể dùng lại đúng các vít đó.

• Lắp cả hai Handle Brackets như hình. Đừng siết quá chặt con vít phía dưới vì có thể làm nứt tấm acrylic.

Bước 10

• Chuẩn bị kệ, hai vít M3x12, hai vít M3x20 và hai M3 washers.


• Giờ mình sẽ lắp kệ vào trong enclosure. Vừa giữ kệ đúng vị trí, vừa luồn hai vít M3x20 qua washer rồi vặn vào Handle Brackets. Tiếp theo, luồn hai vít M3x12 qua hai góc phía sau của enclosure rồi vặn vào Back Brackets.

• Khi cả bốn vít đã được đưa vào lỗ, bạn không cần phải đỡ kệ nữa. Siết chặt cả 4 vít.

Bước 11

• Đảm bảo cụm lắp ra trông giống như hình này.

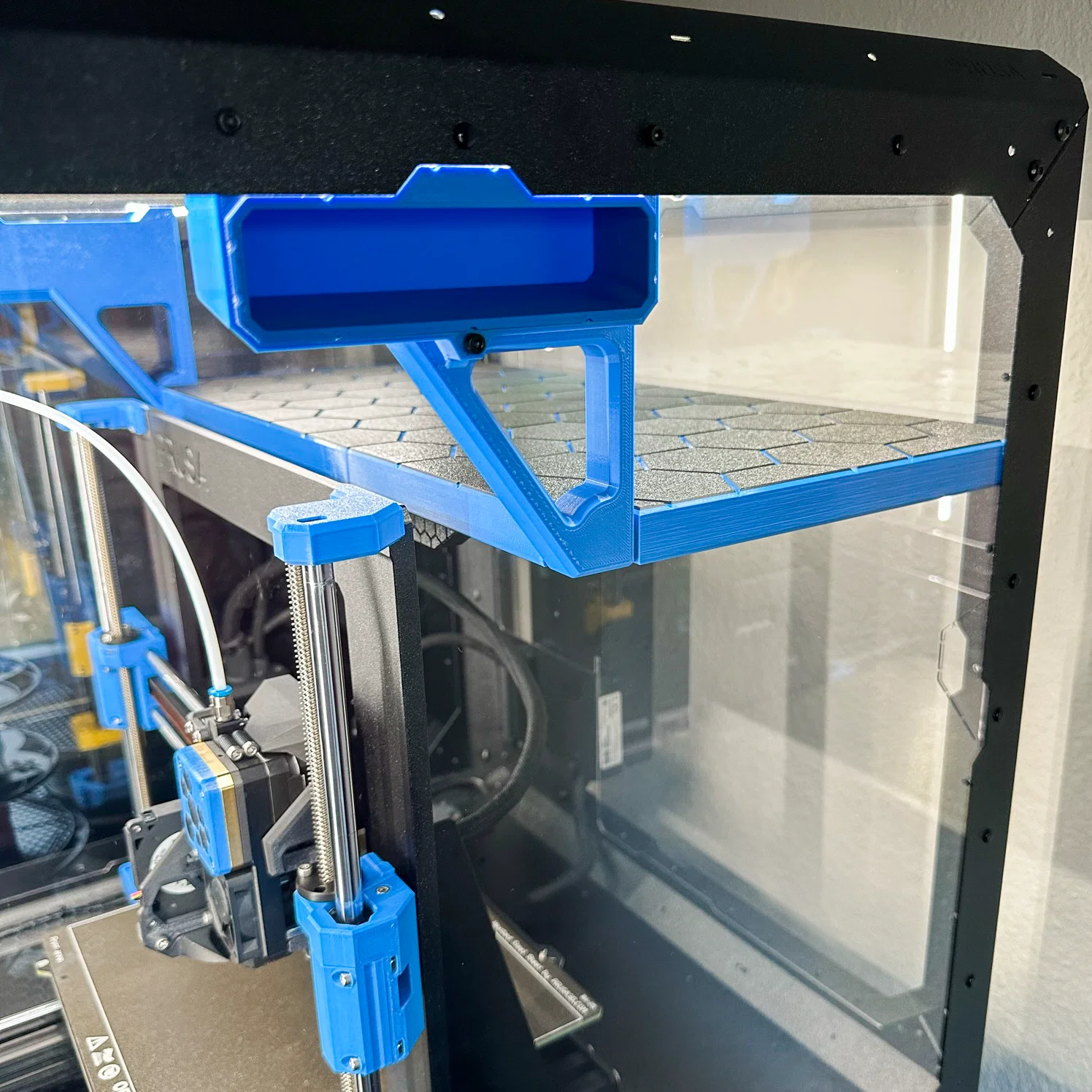

• Lắp lại máy in vào enclosure như bình thường. Chúc in vui!
