Mô tả

Trang trí công tắc đèn ở nhà hay văn phòng của bạn bằng cơ cấu thú vị này, sử dụng planetary gear!

Tất cả chi tiết đều có thể 3D print (không cần supports), và thiết kế dạng snap-together hoàn toàn — nên không cần dùng keo. Mình in 5 bánh răng thành một cụm (dùng file đính kèm “Planetary Gears.stl”), trong đó đã thể hiện đúng hướng đặt để lắp ráp. Nhưng nếu bạn muốn in từng bánh răng riêng lẻ (hoặc lo ngại khe hở dung sai khoảng 0,2 mm giữa các bánh răng có thể gây vấn đề trên máy in của bạn), thì mình cũng có cung cấp STL riêng cho từng bánh răng.

Mình tự thiết kế mẫu này từ đầu cho mục “Office Accessories” trên Printables, nhưng cũng muốn nhắc đến “Engineer Dog” — người đã giới thiệu một ý tưởng tương tự vài năm trước. Dưới đây là một số ghi chú lắp ráp:

Step #1:

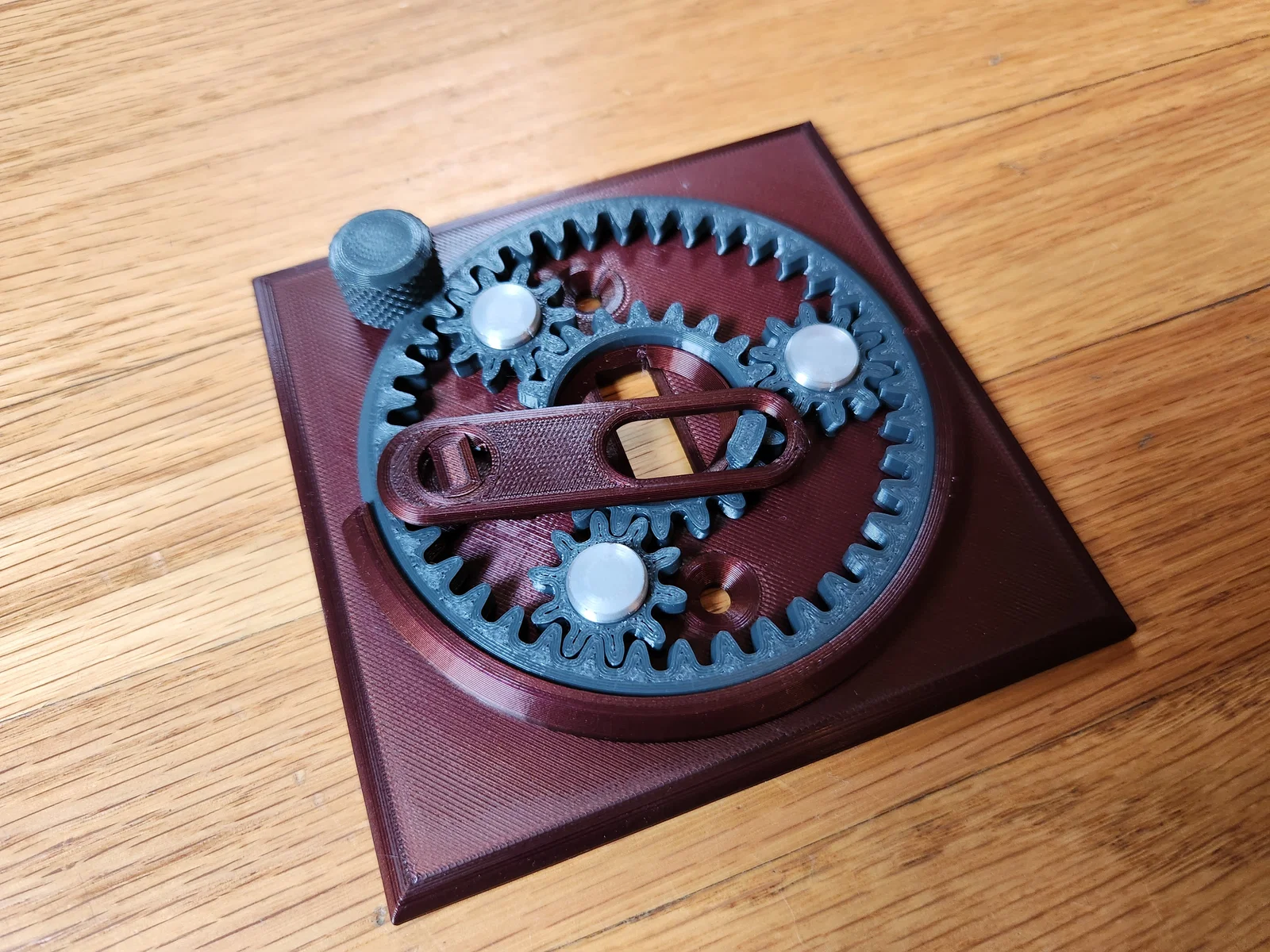

Đặt các bánh răng lên base plate theo đúng hướng như hình bên dưới. Lưu ý các “planet gears” có chiều đúng (right-side-up), do dùng kiểu double-helix gear — đây cũng là một phần giúp toàn bộ cụm tự giữ chặt với nhau mà không cần thêm ngàm/giá đỡ:

Step #2:

Đặt rocker arm lên vị trí trục xoay (pivot point), với phần dài của tay gạt hướng về phía dưới của tấm:

Step #3:

Xoay rocker arm và nhẹ nhàng nhấc nó lên để đưa qua phía trên actuator peg trên sun gear:

Step #4:

Ấn 3 gear nuts xuyên qua các planetary gears cho đến khi chúng snap vào mặt còn lại của base plate:

Step #5:

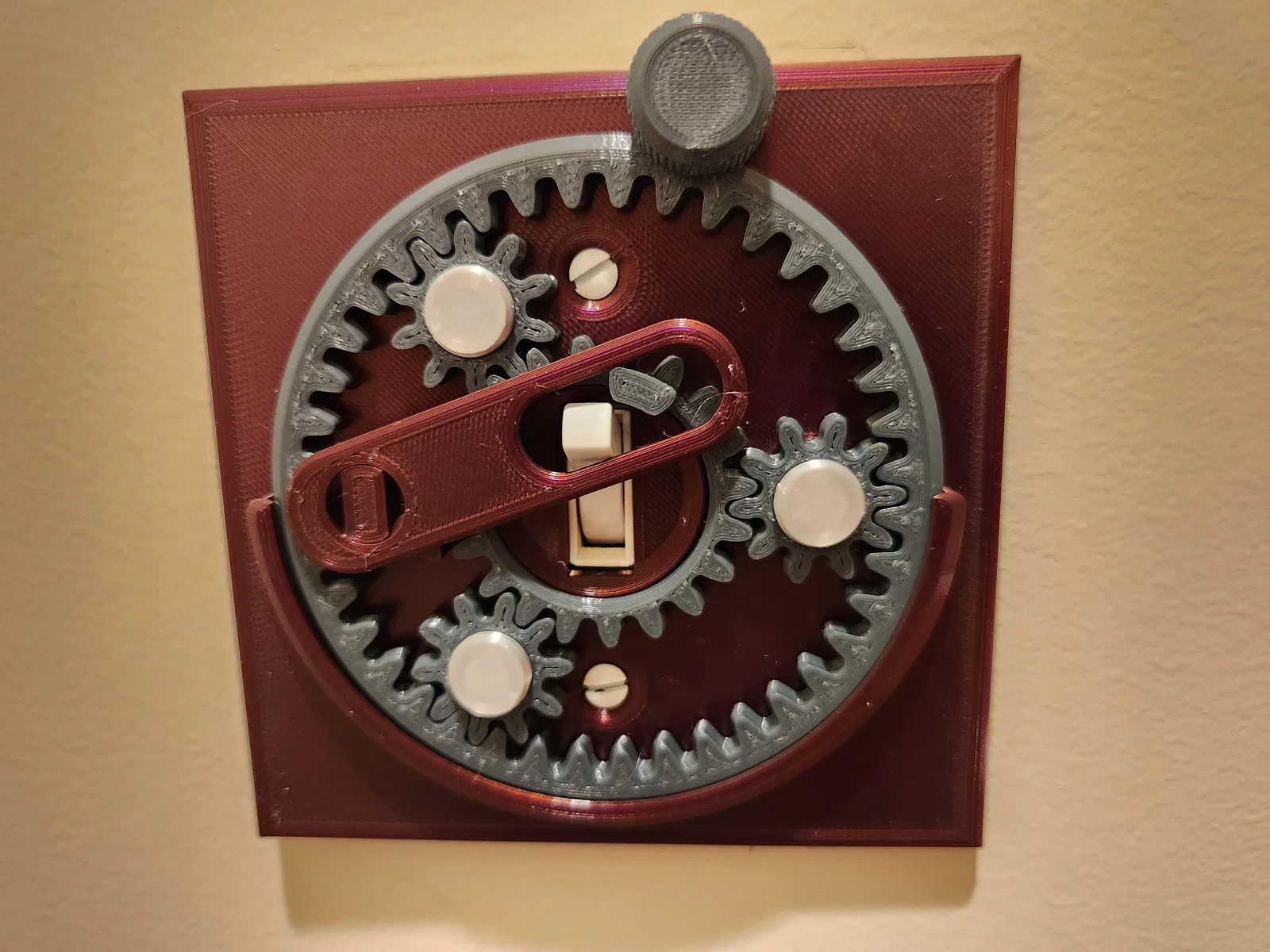

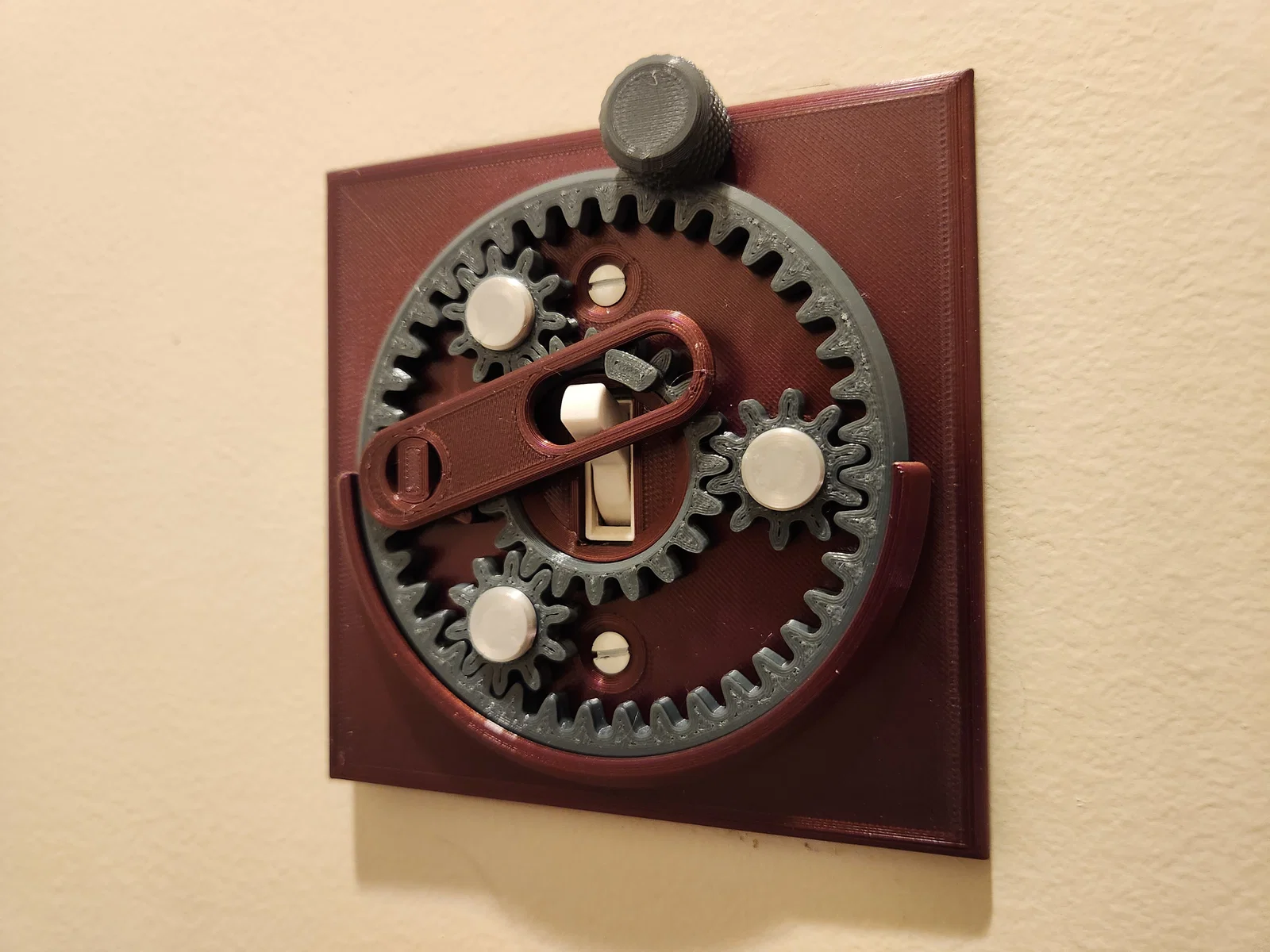

Tháo ốc nắp che công tắc đèn hiện tại của bạn, sau đó gắn nắp che công tắc đèn planetary gear mới bằng chính các con ốc của nắp cũ:

Coi thêm Ẩn bớt
