Filament drybox – Hộp giữ filament khô, chống bụi cho 1 cuộn 1.75mm

Nhiều loại filament in 3D có tính hút ẩm (hygroscopic), nghĩa là chúng sẽ hấp thụ độ ẩm từ môi trường xung quanh, dễ dẫn tới bề mặt in xấu và nghẹt nozzle. Tùy nơi bạn sống và vật liệu bạn đang in, độ ẩm có thể không phải lúc nào cũng là vấn đề lớn. Nhưng bụi thì cũng có thể làm giảm chất lượng bề mặt và gây nghẹt nozzle.

Bạn nên luôn giữ filament khô ráo và không dính bụi để quá trình in được “êm”, ít sự cố.

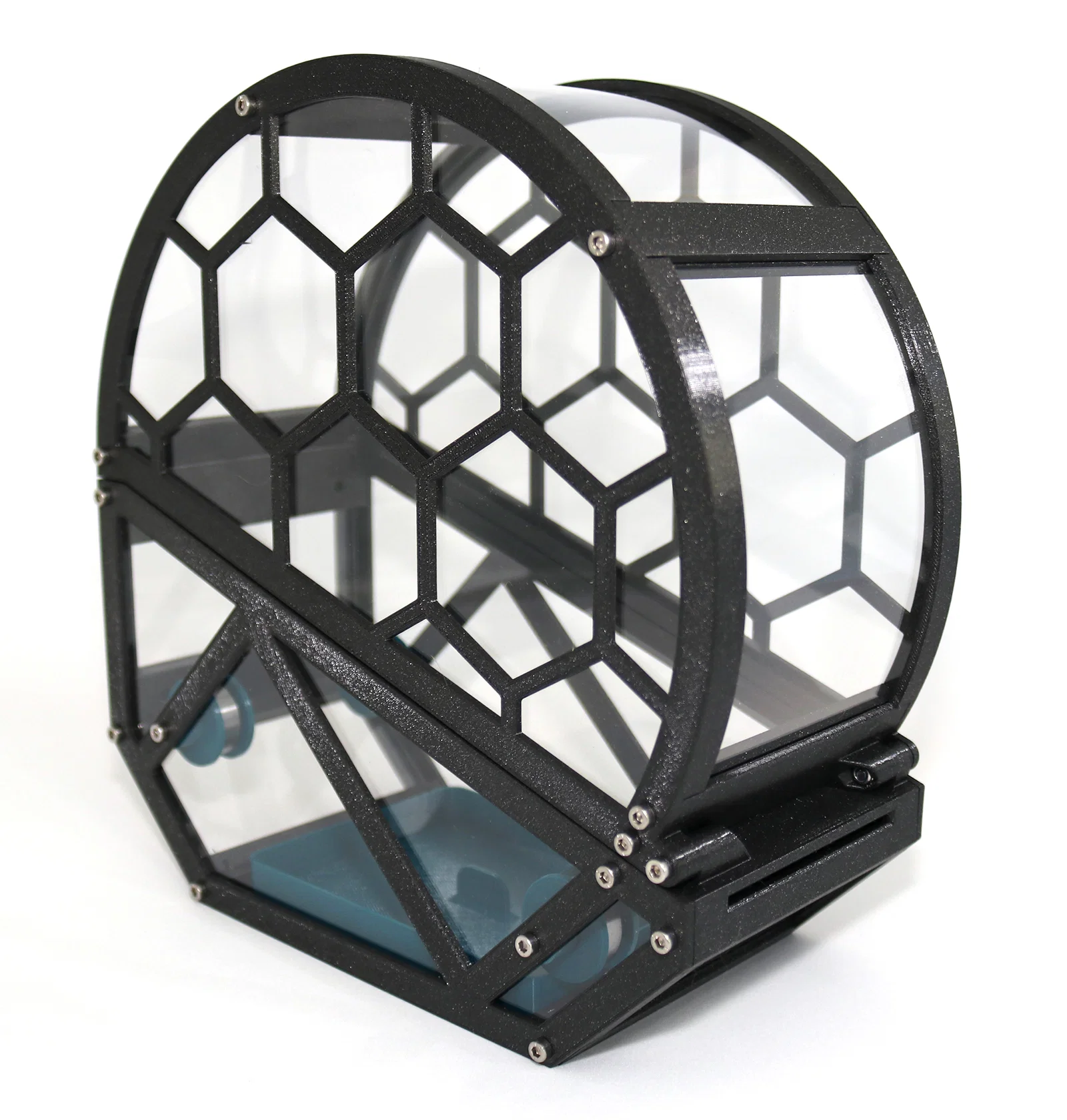

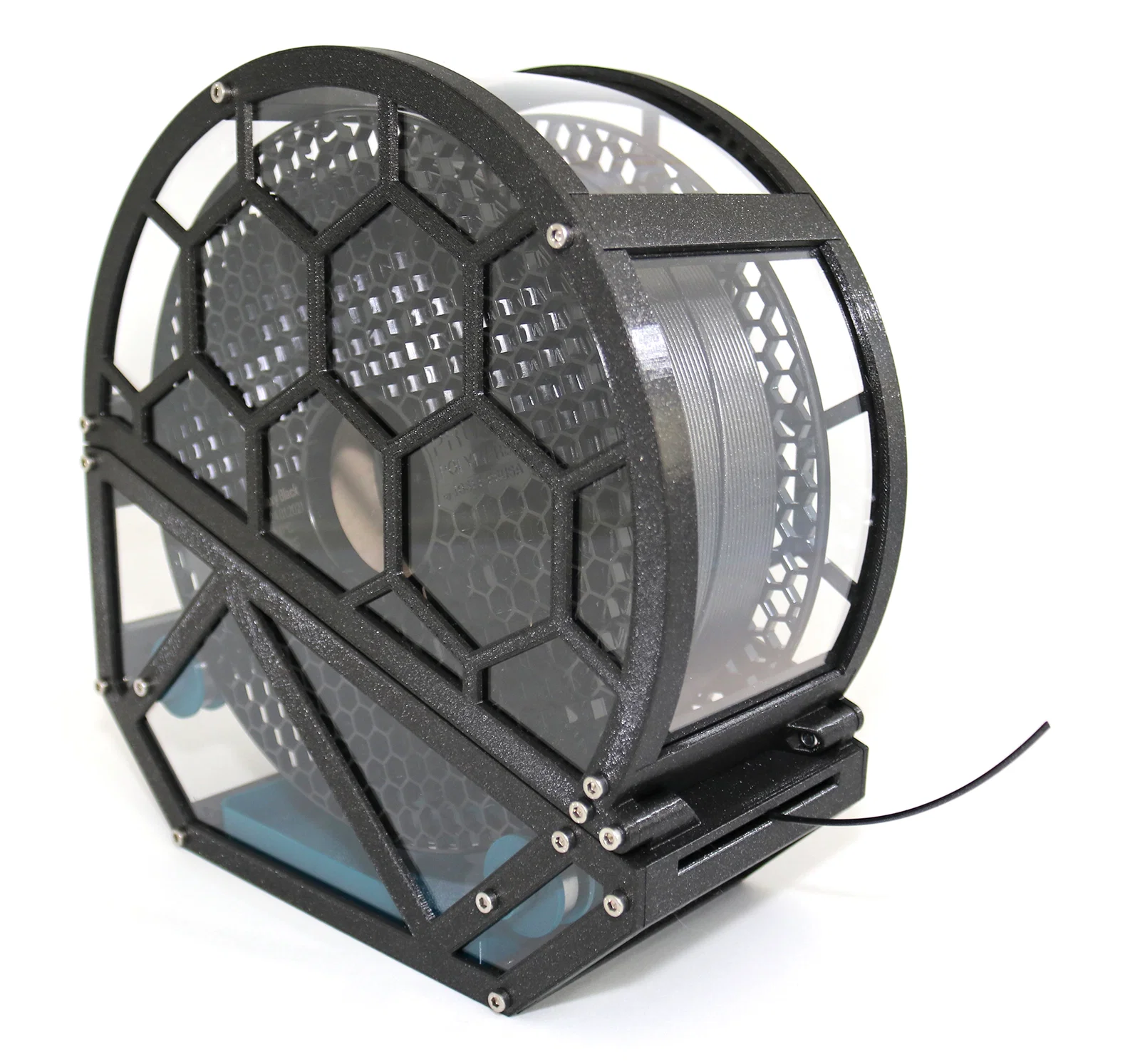

Hộp sấy/giữ khô filament (filament drybox) này được thiết kế cho 1 cuộn filament đường kính 200 mm, cỡ 1.75 mm.

Các chi tiết in cần có để lắp

1. BaseBackBottom
2. BaseBackTop
3. BaseCorner_X2
4. BaseFront
5. BaseSideLeft
6. BaseSideRight
7. BearingSpacer_X4
8. BearingSpacer2_X4
9. BearingSpacer3_X4
10. LidBack
11. LidCorner_X2
12. LidFront
13. LidSideLeft
14. LidSideRight
15. SilicaGelTray

Các phần khác cần chuẩn bị

• PETG trong hoặc acrylic cho các phần trong suốt
• 4 x Bearing 608-2Z
• 22 x Square nut DIN 562 M3
• 4 x Hex nut DIN 934 M3
• 2 x Lock nut DIN 985 M3
• 22 x Screw DIN 912 12 mm M3
• 2 x Screw DIN 912 22 mm M3
• 4 x Screw DIN 912 25 mm M3
• 2 x Magnet neodym Ø6x2 mm
• 1 x Brush Seal 7x4 mm
• 50 g Silica Gel có thể tái sinh (Regenerable)

Hướng dẫn lắp ráp

Bắt đầu bằng cách lắp hết các square nut vào vị trí. Nhớ kiểm tra để không bị vướng gì và đẩy chúng xuống hết cỡ. Có thể dùng lục giác nhỏ (allen key) hoặc tua vít dẹp.

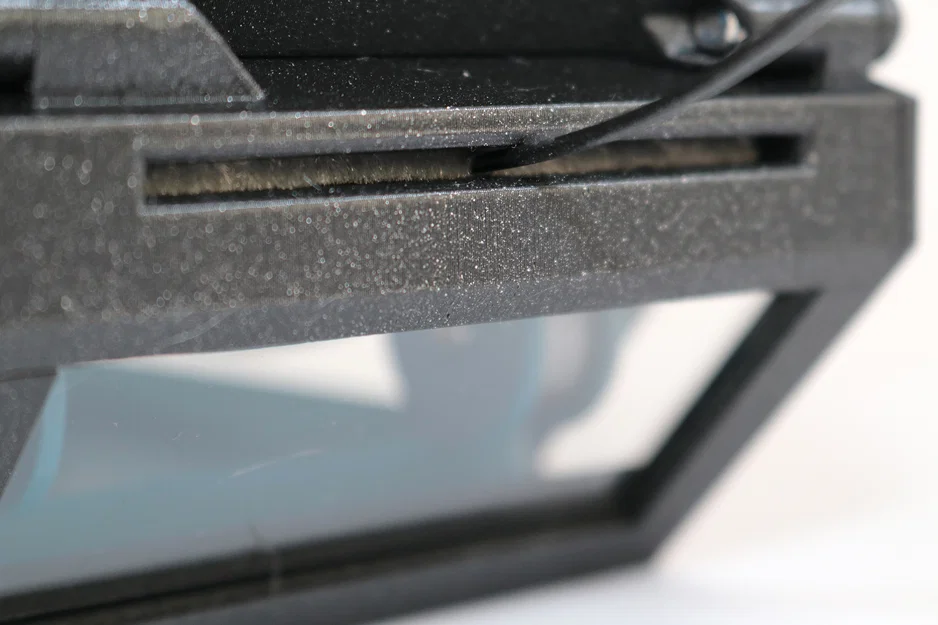

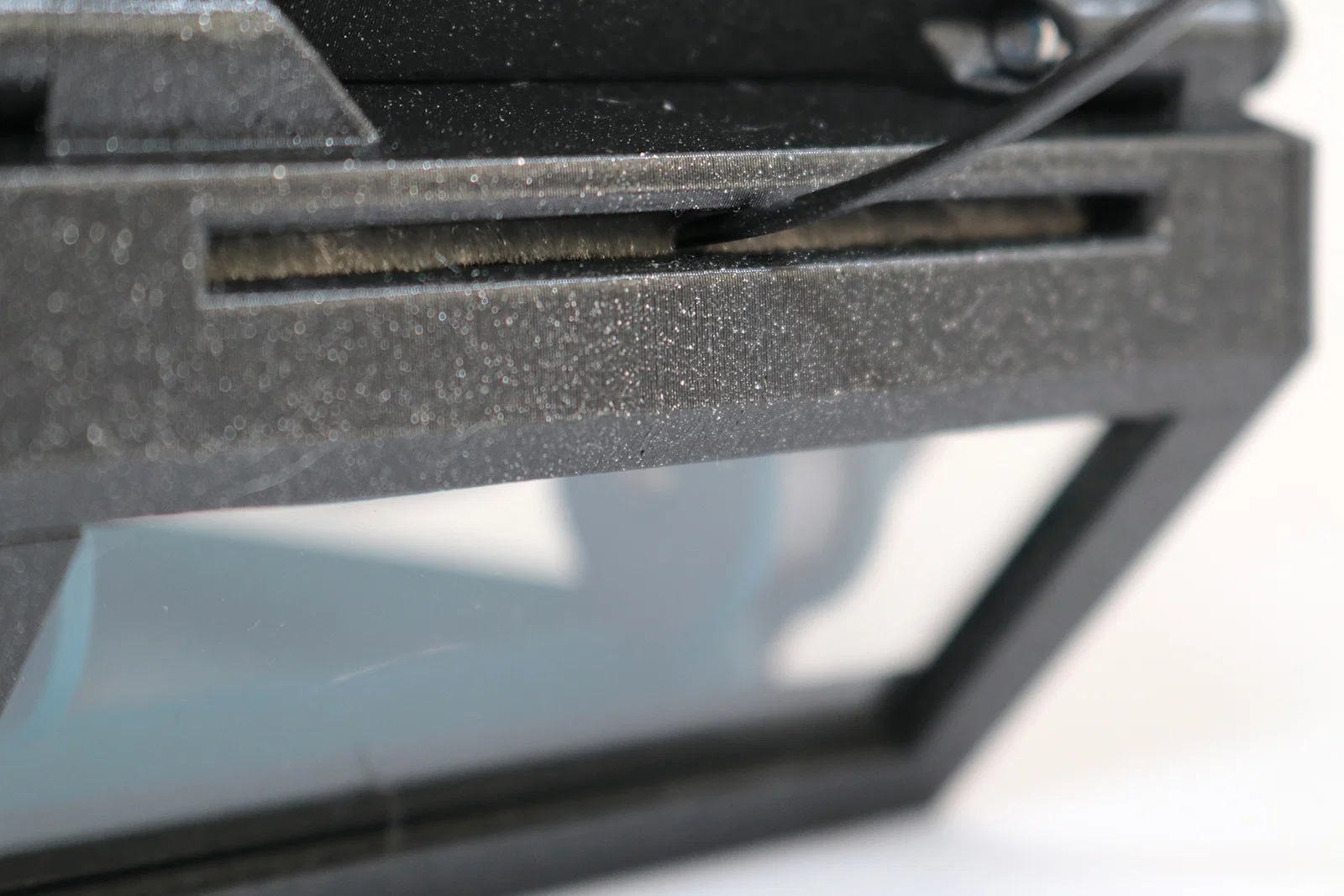

Đừng bóc lớp film bảo vệ! Lắp brush seal vào chi tiết “BaseFront”. Một đầu của rãnh có vát mép (chamfer) để dễ đưa vào, nhớ đưa từ phía đó. Đẩy vào hết cỡ và đảm bảo toàn bộ seal nằm gọn bên trong chi tiết.

Lắp các tấm PETG trong suốt cắt laser (mình dùng loại này) vào “LidSide” và “BaseSide” bằng cách canh đầu tấm nằm dưới phần chamfer rồi thả xuống đúng vị trí.

Dùng vít 12 mm để ráp các chi tiết ở một bên của “LidSide” và “BaseSide”. Sau đó trượt nốt các tấm PETG trong suốt còn lại vào.

Canh hai bên còn lại rồi dùng các vít 12 mm còn lại để siết cố định.

Dùng vít 25 mm và hex nut để lắp bearing. Trước tiên luồn vít vào lỗ trên “BaseSide”, rồi lần lượt lắp “BearingSpacer”, tiếp theo “BearingSpacer2”, bearing 608, “BearingSpacer3”, và cuối cùng là một hex nut.

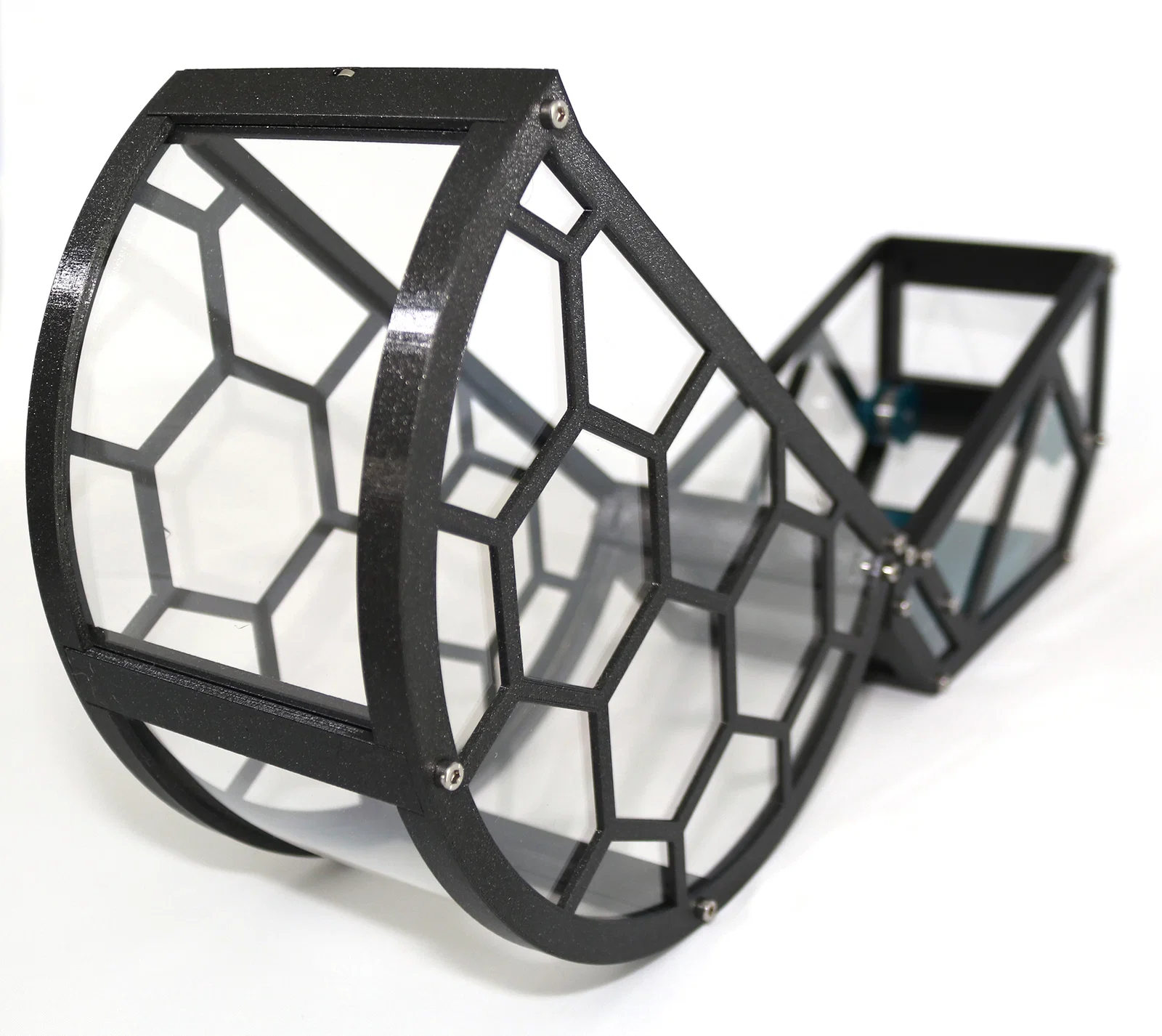

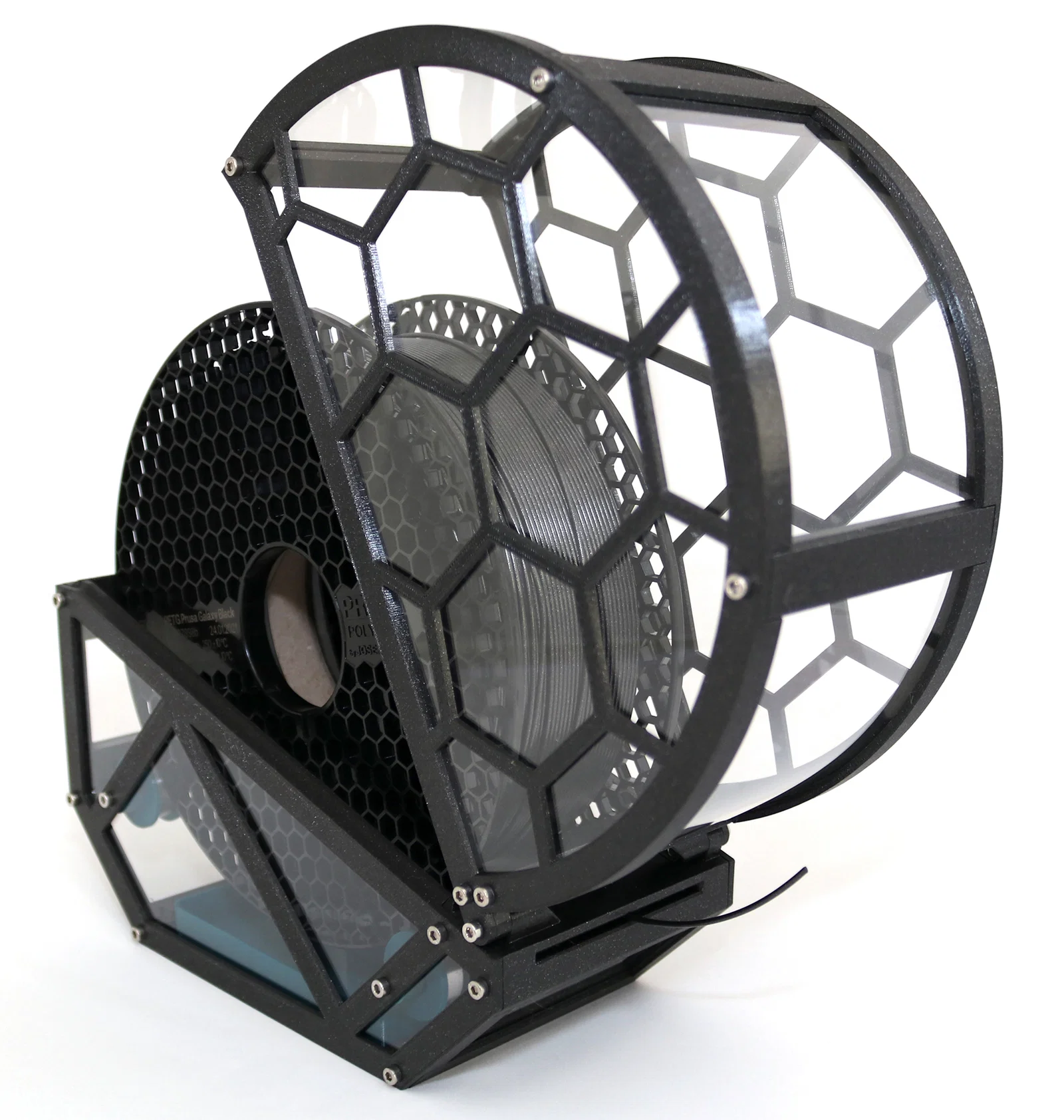

Đặt phần nắp (lid) đã lắp lên trên phần đế (base), rồi dùng vít 22 mm và lock nut để khóa cố định. Lưu ý đừng siết quá chặt để nắp vẫn di chuyển trơn tru.

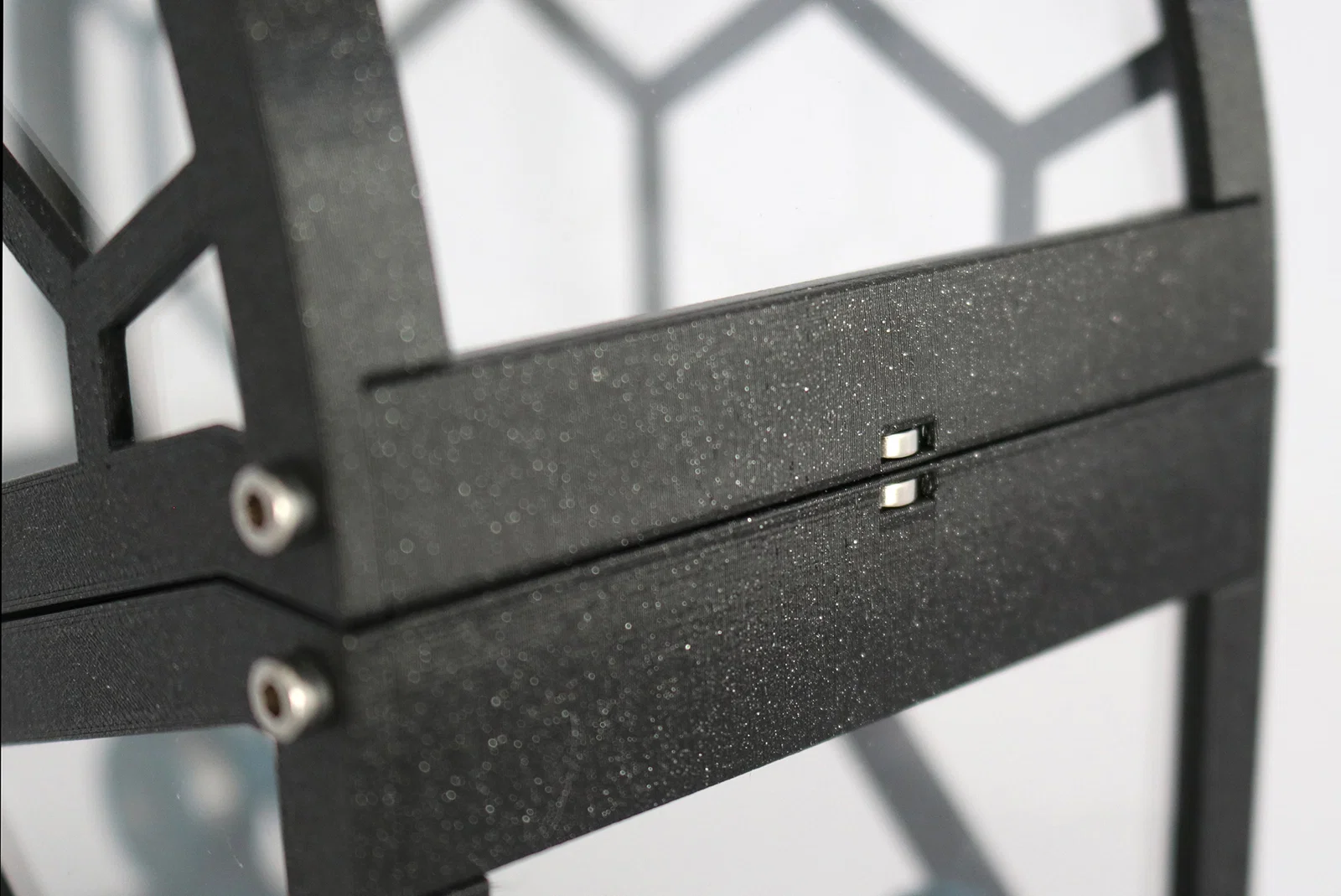

Gắn nam châm vào các lỗ trên “LidBack” và “BaseBackTop”. Nhớ kiểm tra đúng chiều cực trước khi ấn vào hết cỡ. Bước cuối cùng là đổ hạt hút ẩm và đặt “SilicaGelTray” xuống đáy của filament drybox là xong!

Mình cũng có kèm file .step để bạn dễ chỉnh sửa theo nhu cầu. Xem thêm hướng dẫn trong file PDF đính kèm để lấy template cắt các phần trong suốt.
