KÅJJA - Hộp bút parametric kiểu 80s tuỳ biến hoàn toàn

Hộp bút dạng parametric lấy cảm hứng từ cái mình dùng hồi nhỏ. Mẫu này là fully parametric, bạn chỉnh các tham số ngay trong Spreadsheet.

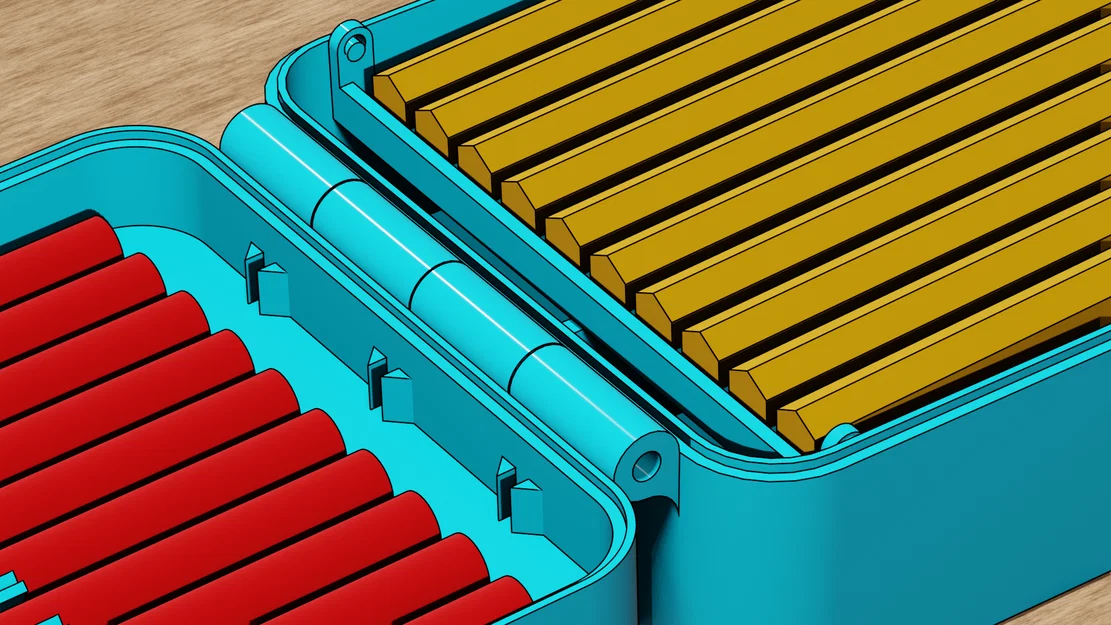

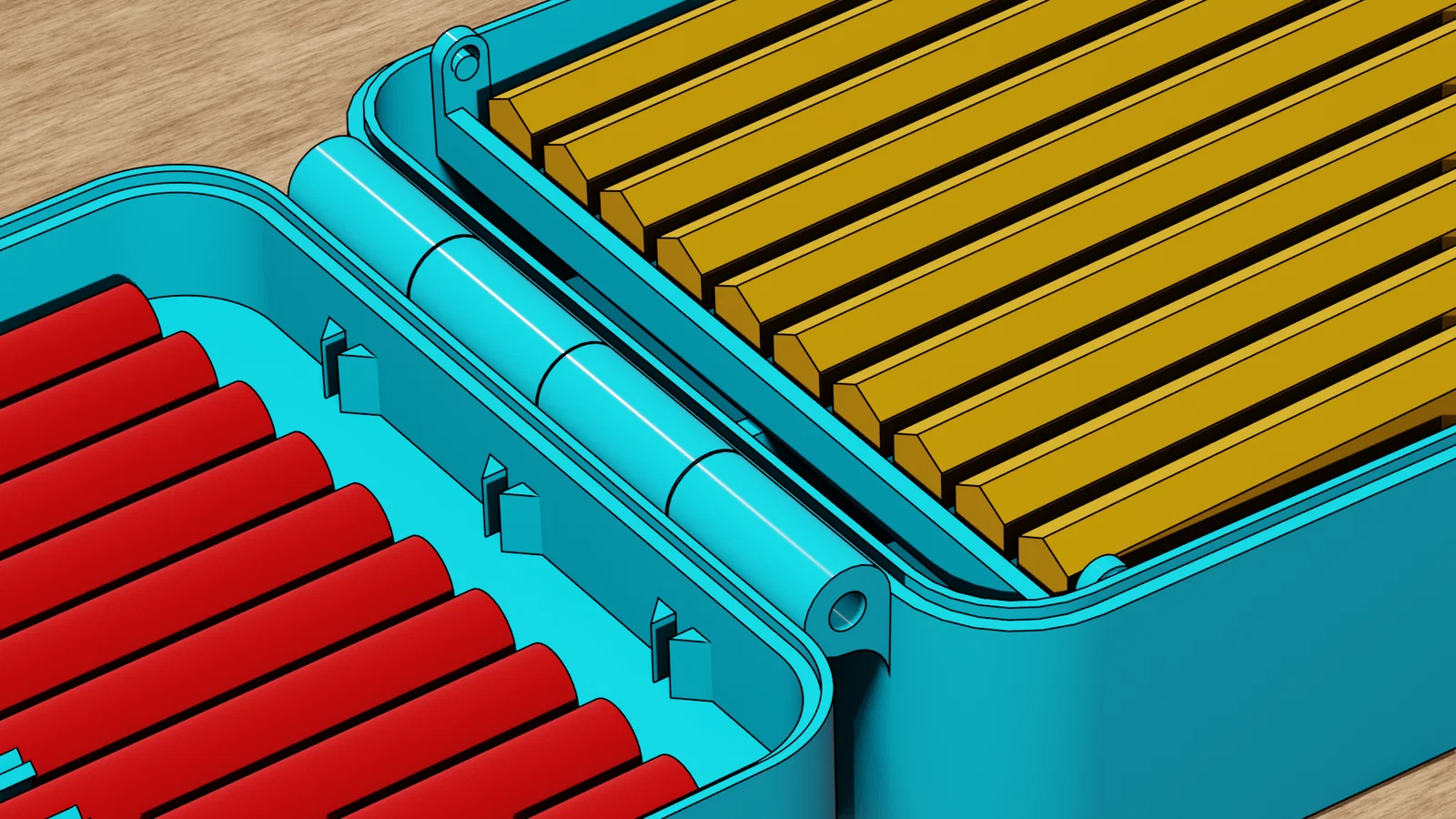

Cả phần dưới và phần nắp trên đều có các rãnh/điểm gắn để lắp vách ngăn (separators) và ngàm giữ bút chì. Riêng phần nắp trên cũng có các điểm gắn đó, nhưng dùng cho các “pencil holders combs” (lược kẹp bút) thay vì vách ngăn.

Model đi kèm có kích thước 82 x 190 mm, có khay giữa (central tray) để chứa bút chì lục giác với khoảng cách mặt-đối-mặt (face to face) là 6 mm.

Tham số (Parameters)

name

description

default

boxWidth

Bề rộng ngoài của hộp

82

boxLength

Chiều dài ngoài của hộp

190

boxRadius

Bán kính bo góc của hộp

10

boxWall

Độ dày thành ngoài của hộp

2

hingeAxisDiam

Đường kính trục bản lề

3

tolerance

Dung sai cho các phần chạm/khớp nhau

0.4

middleTrayWall

Độ dày thành của khay giữa

1.5

middleTrayAxisDiam

Đường kính trục của khay giữa

2

upperDeep

Độ sâu phần nắp trên

10

middlePencilDiam

Khoảng cách mặt-đối-mặt của bút chì lục giác

6

lowerDeep

Độ sâu phần dưới (khay giữa sẽ được cộng thêm)

15

pencilClearance

Khoảng hở theo phương đứng thêm cho khay giữa

1

pencilSeparation

Khoảng cách giữa bút, cũng là bề dày vách cho các kẹp bút

1

pencilCombDiam

Đường kính bút trong lược kẹp (comb)

6

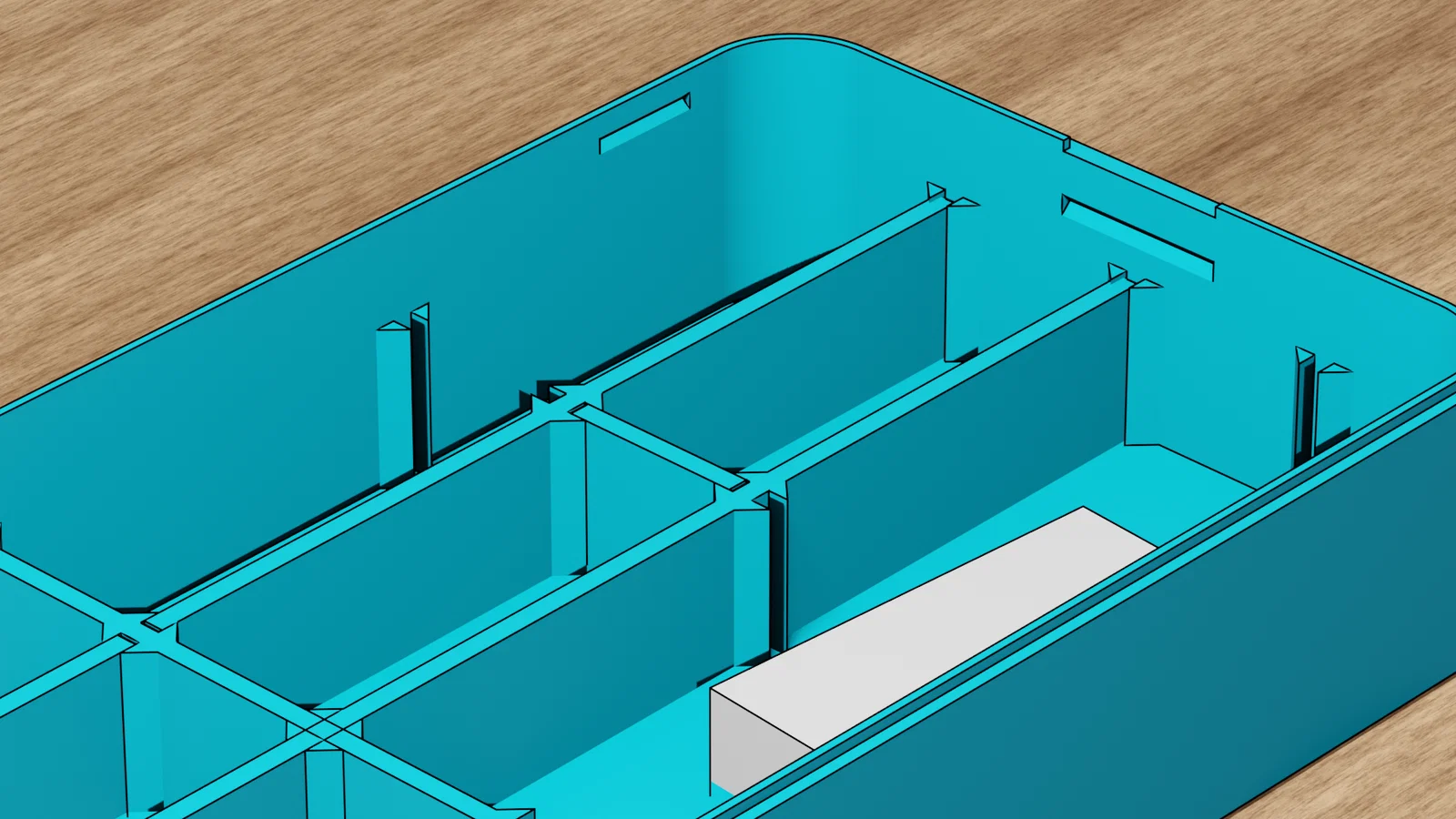

Có vách ngăn (separators) ở phần dưới. Khay giữa tựa lên các vách ngăn và các điểm gắn ở hai bên. Vách ngăn có thể thay bằng pencil combs.

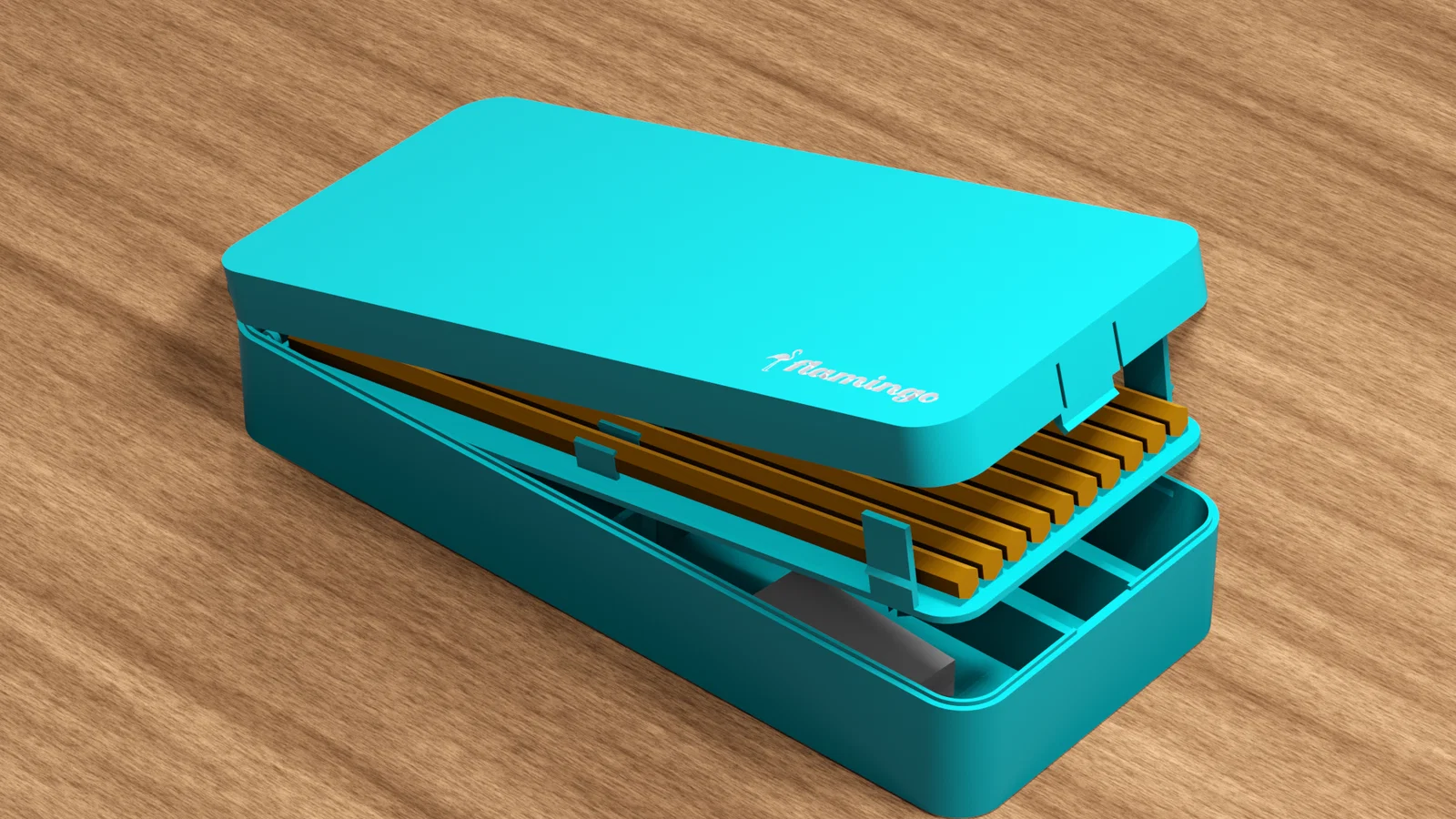

Có các khe để cố định khay giữa và để đóng hộp.

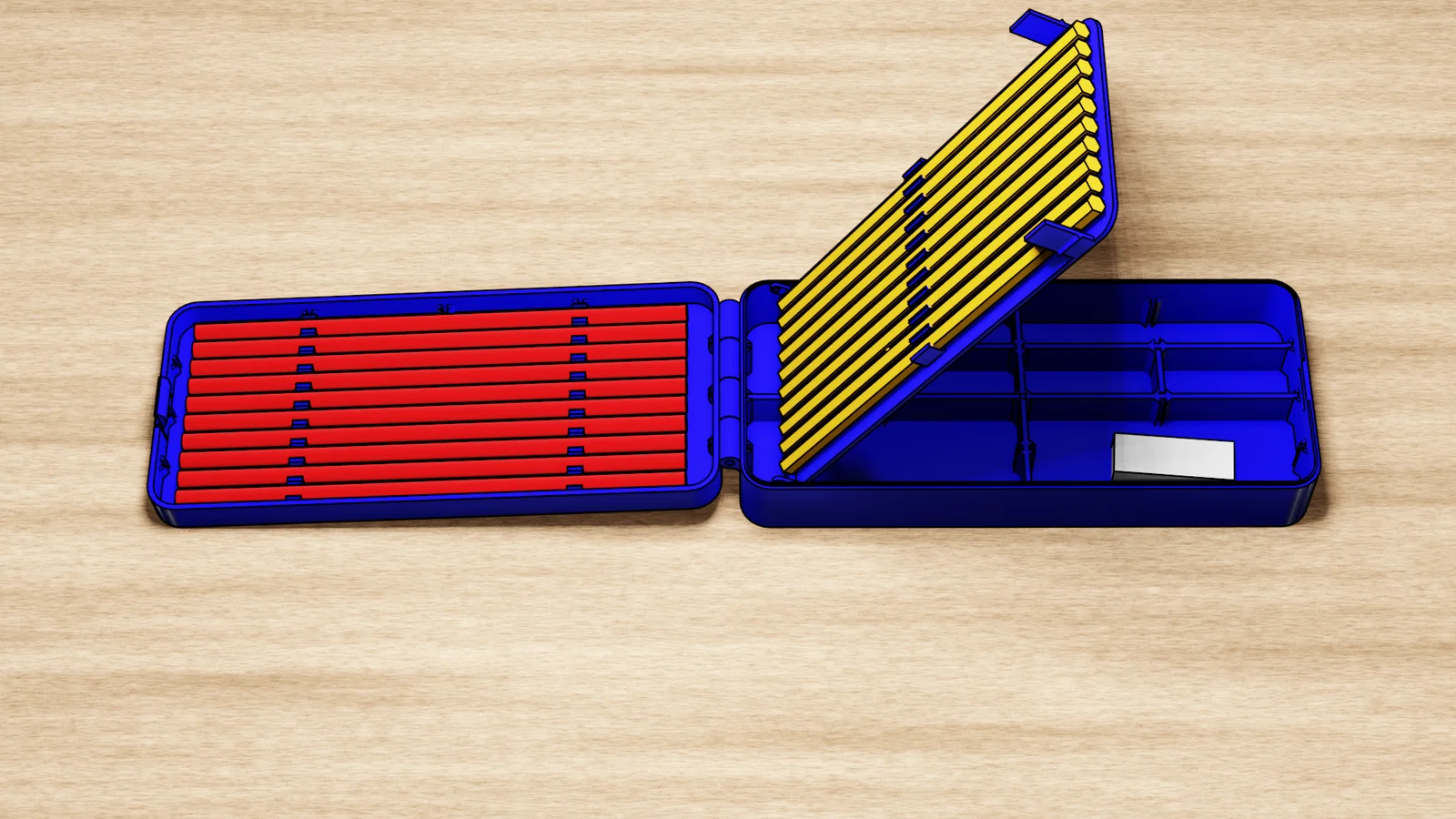

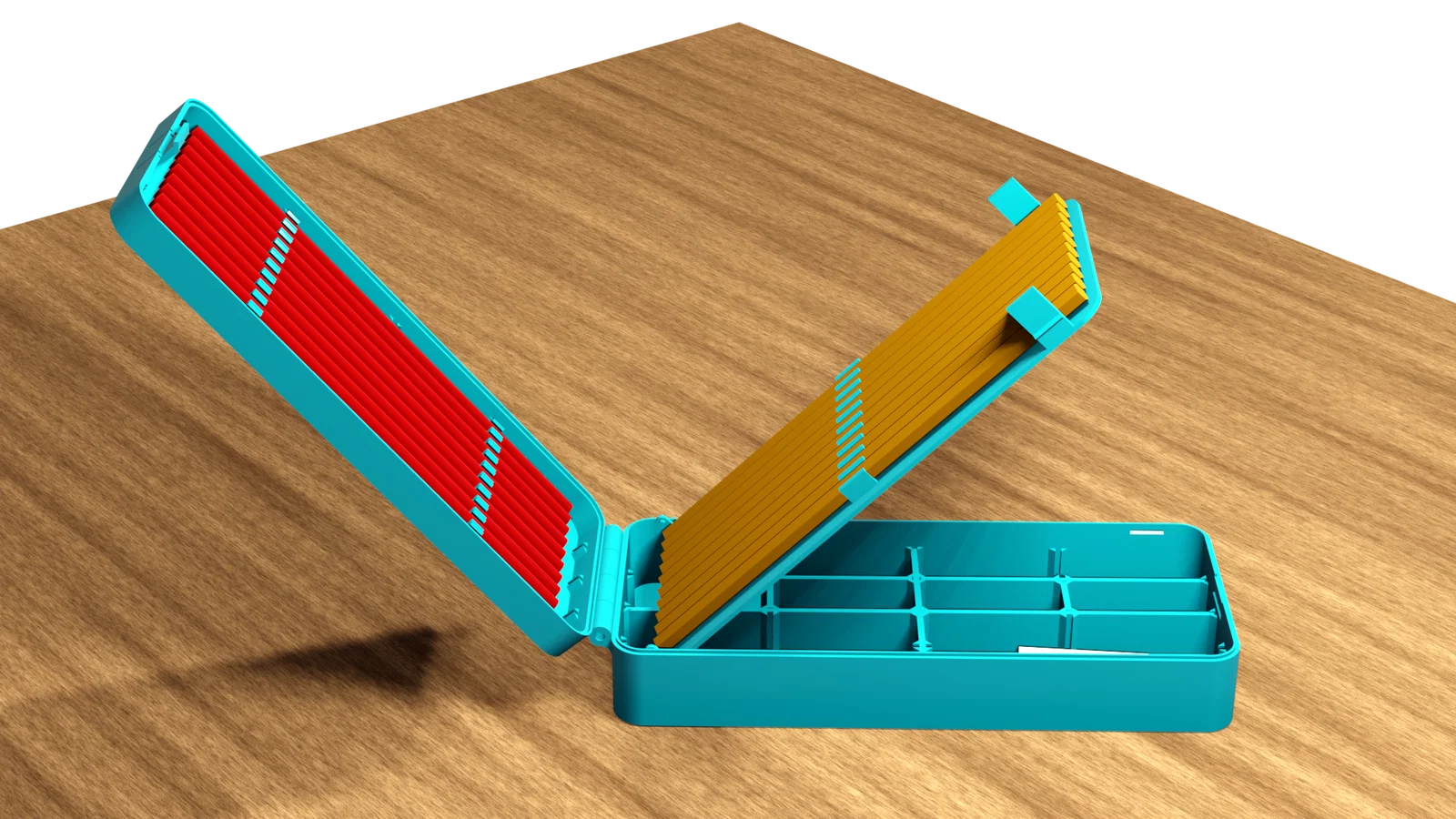

Khay giữa có thể xoay 180º. Khay có một chặn bút, để giữ bút khi xoay.

Nắp trên có cùng các điểm gắn như phần dưới để lắp pencil holders.

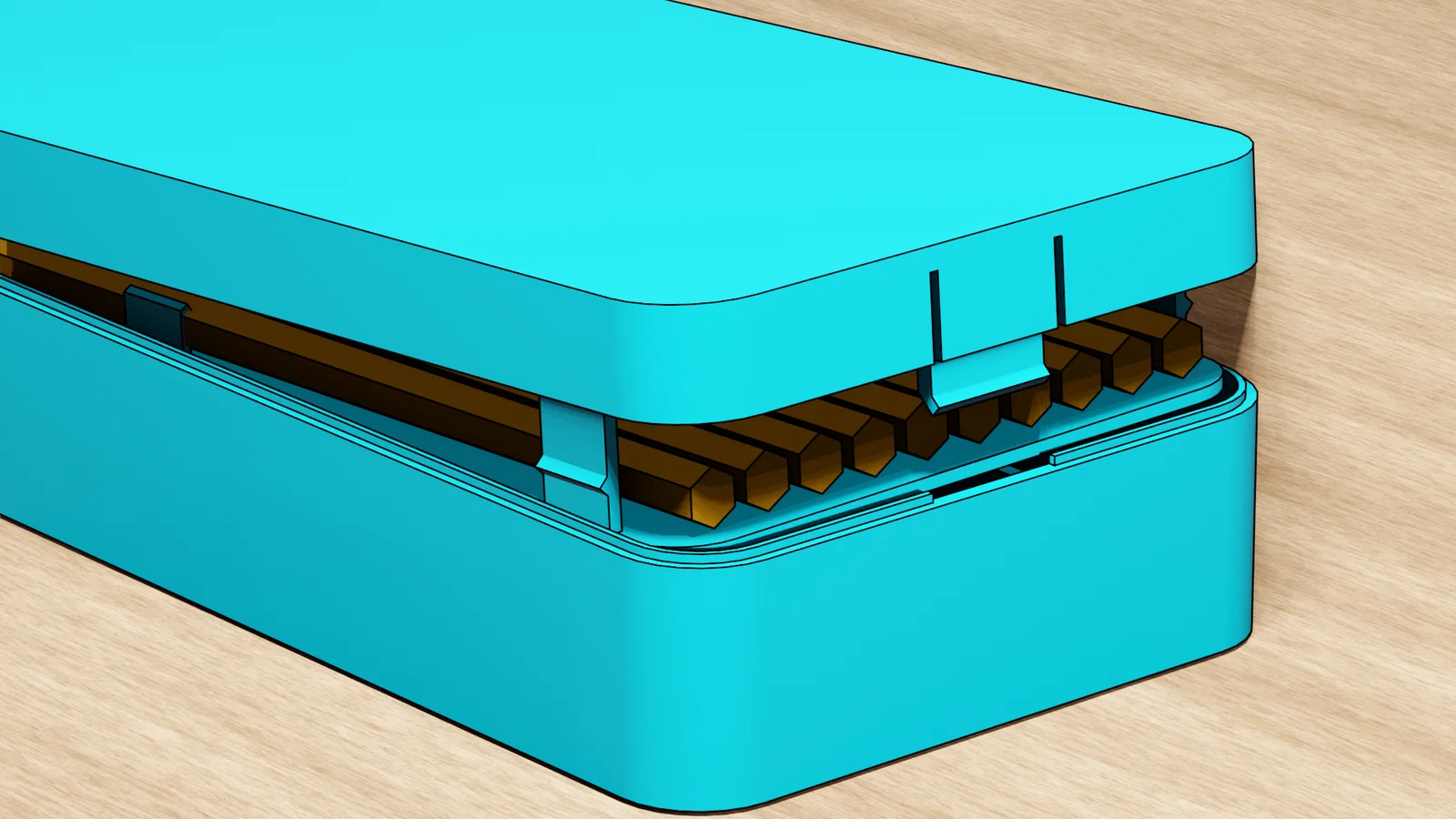

Chi tiết cơ cấu đóng hộp và cố định khay giữa; để mở chỉ cần nhấn vào các chỗ đó.

Cập nhật (Updates)

24.08.2023

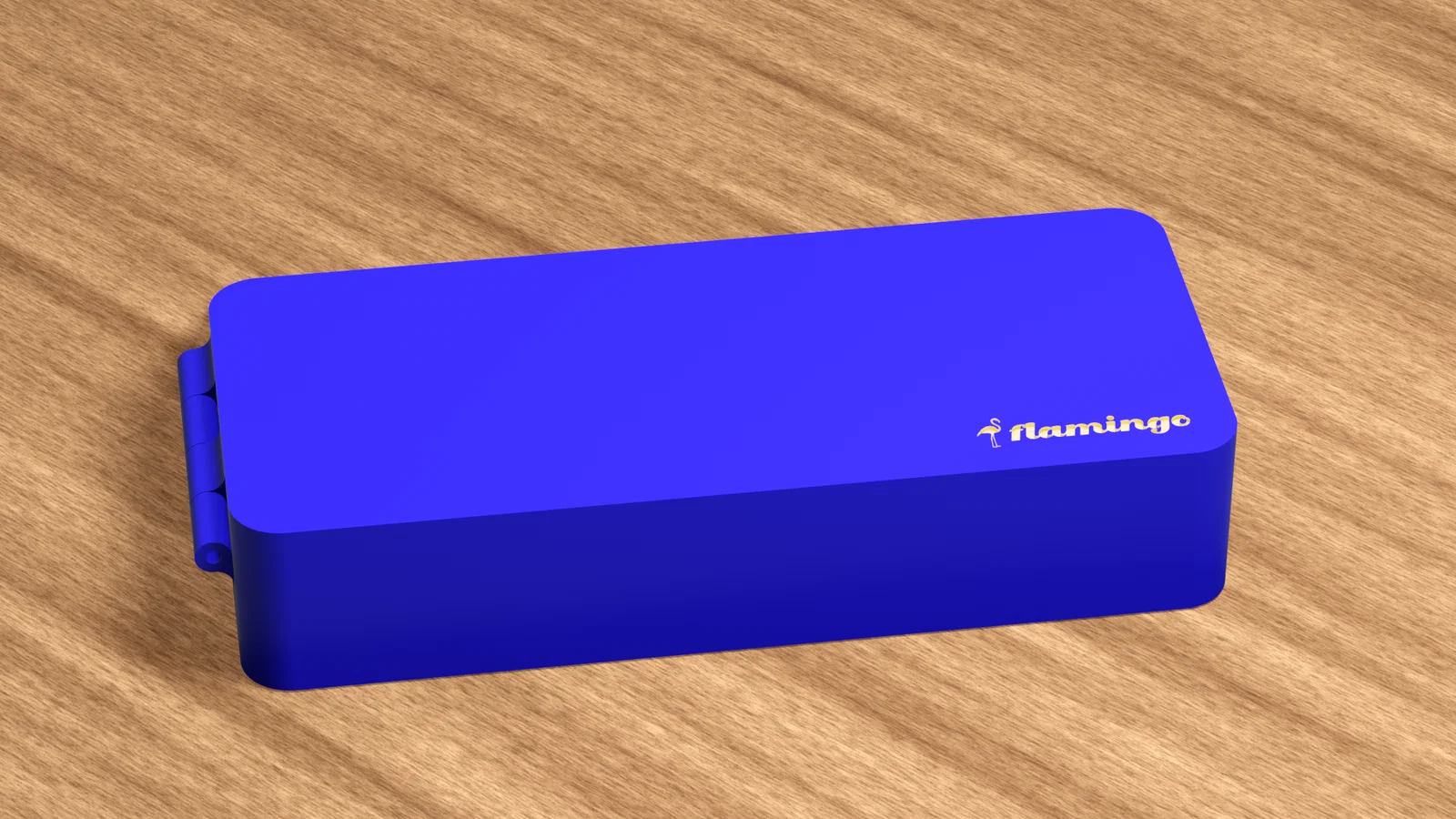

Thêm logo hồng hạc (flamingo)
