Cover Extruder 2 Mảnh cho Mingda Magician Series

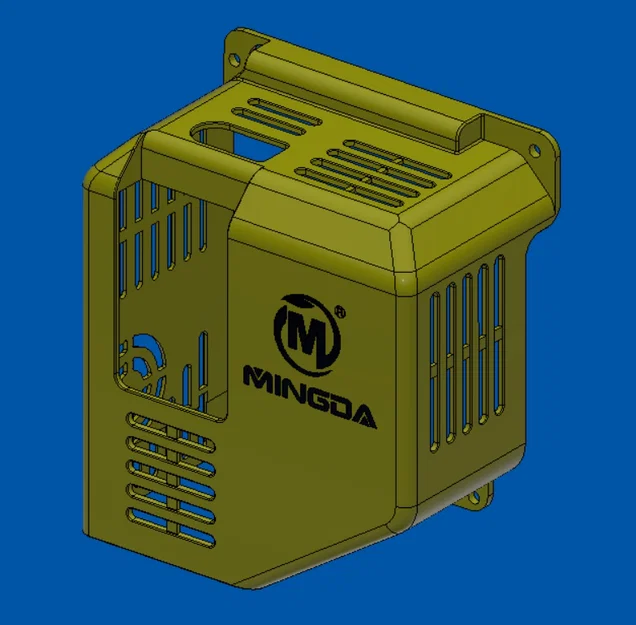

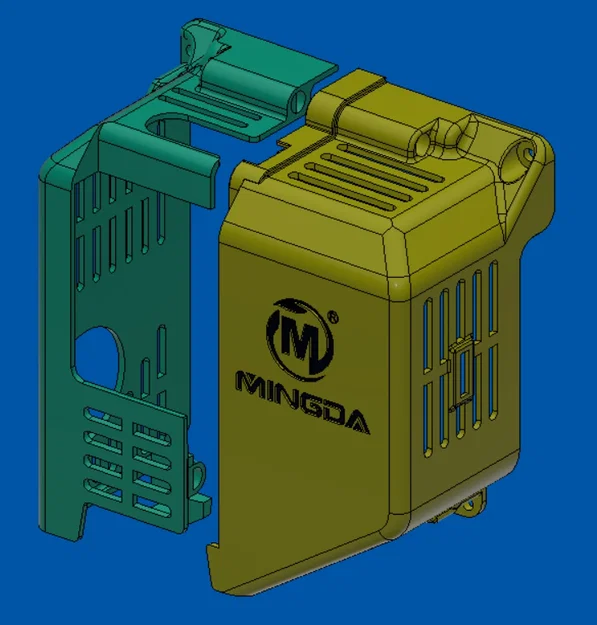

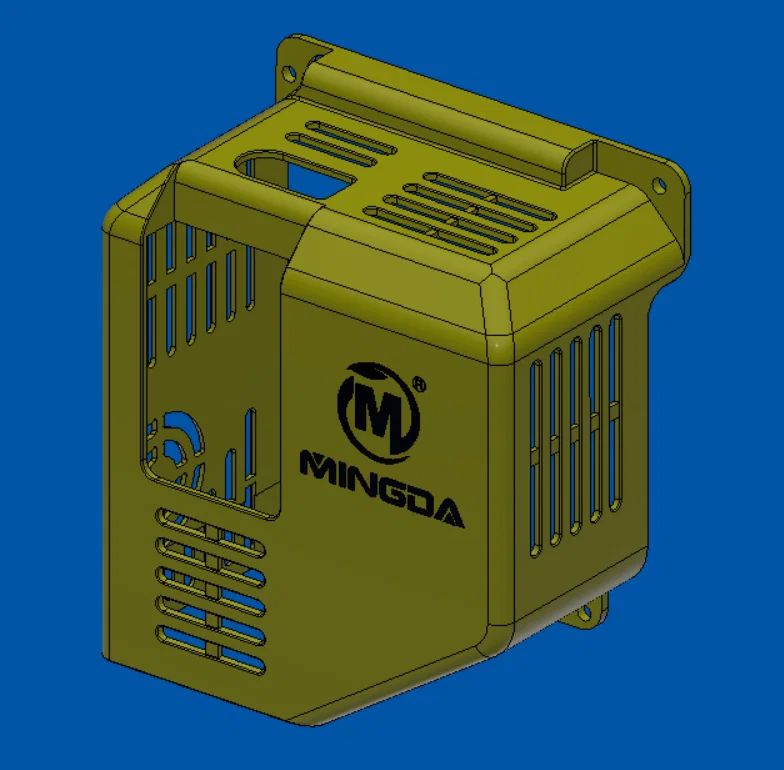

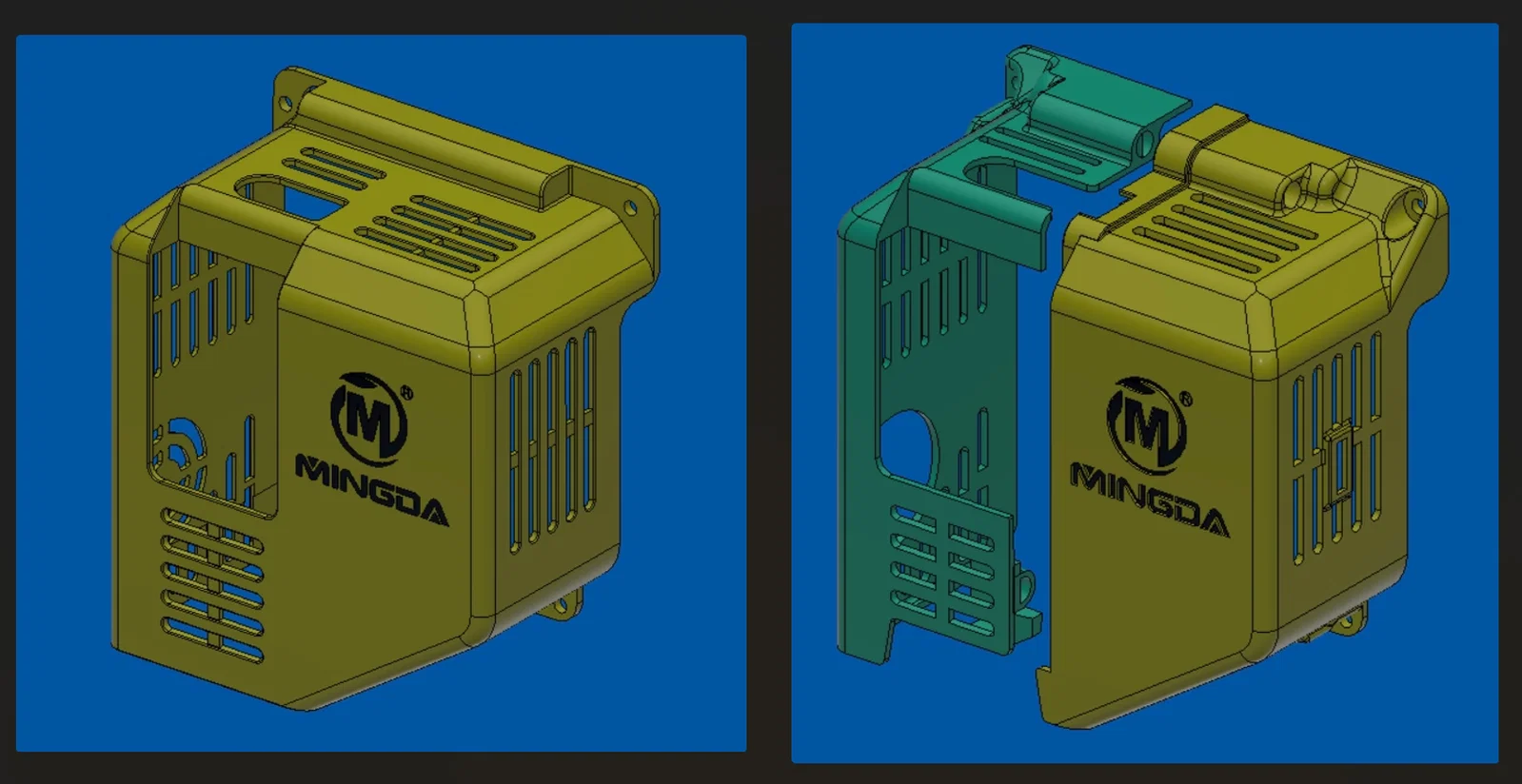

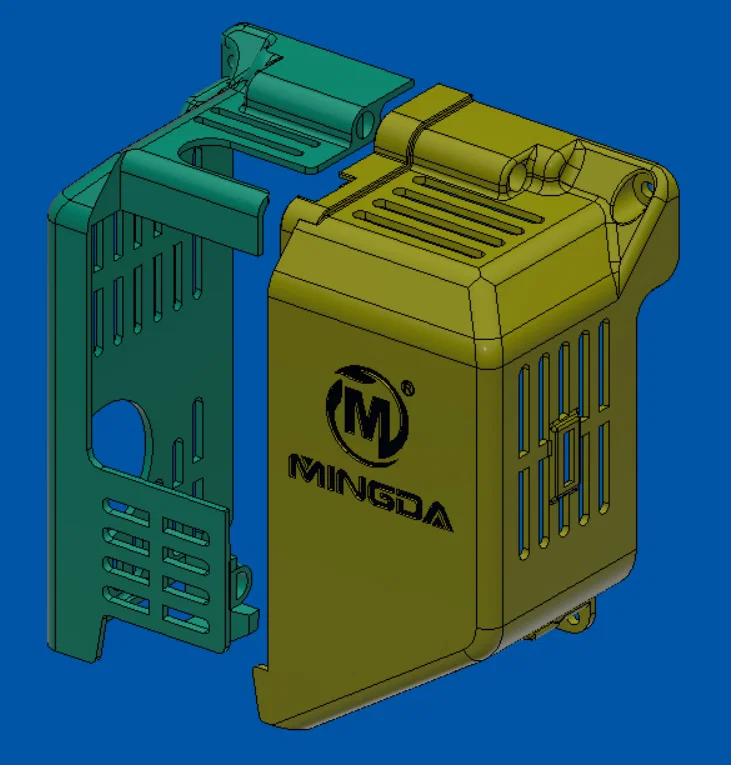

Đây là bộ cover 2 mảnh cho máy in Mingda Magician Series. Kích thước và hình dáng cơ bản giống cover zin 1 mảnh, nhưng được tách làm 2 phần: một bên cố định dùng lại phần cứng (hardware) theo máy, và một bên tháo rời ở phía trái được giữ bằng nam châm; nếu muốn thì bạn có thể bắt thêm bằng con ốc zin thứ 3 (mình thì không). Mục tiêu là có một cái cover tháo ra/lắp vào nhanh gọn để dễ tiếp cận khi cần thay hot end. Cách gắn nam châm và phần hở quanh đường filament giúp làm được chuyện đó.

Do hotend ở rất gần, khuyến nghị mạnh là in bằng PETG tối thiểu. Mẫu ban đầu mình in bằng PLA và bị biến dạng đủ nhiều để mình loại PLA khỏi các lựa chọn khả thi.

https://creativecommons.org/licenses/by-sa/4.0/

File đính kèm –

• Magician Series Split Extruder Cover v1.f3z - file Fusion360 gốc của mình, được bắt đầu từ file STEP của cover zin do Mingda cung cấp. Nên dù mình cố giữ model cho sạch sẽ, gọn gàng và “chắc tay” hết mức, thì cùng lắm cũng chỉ là kiểu làm “Hack and Whack”.

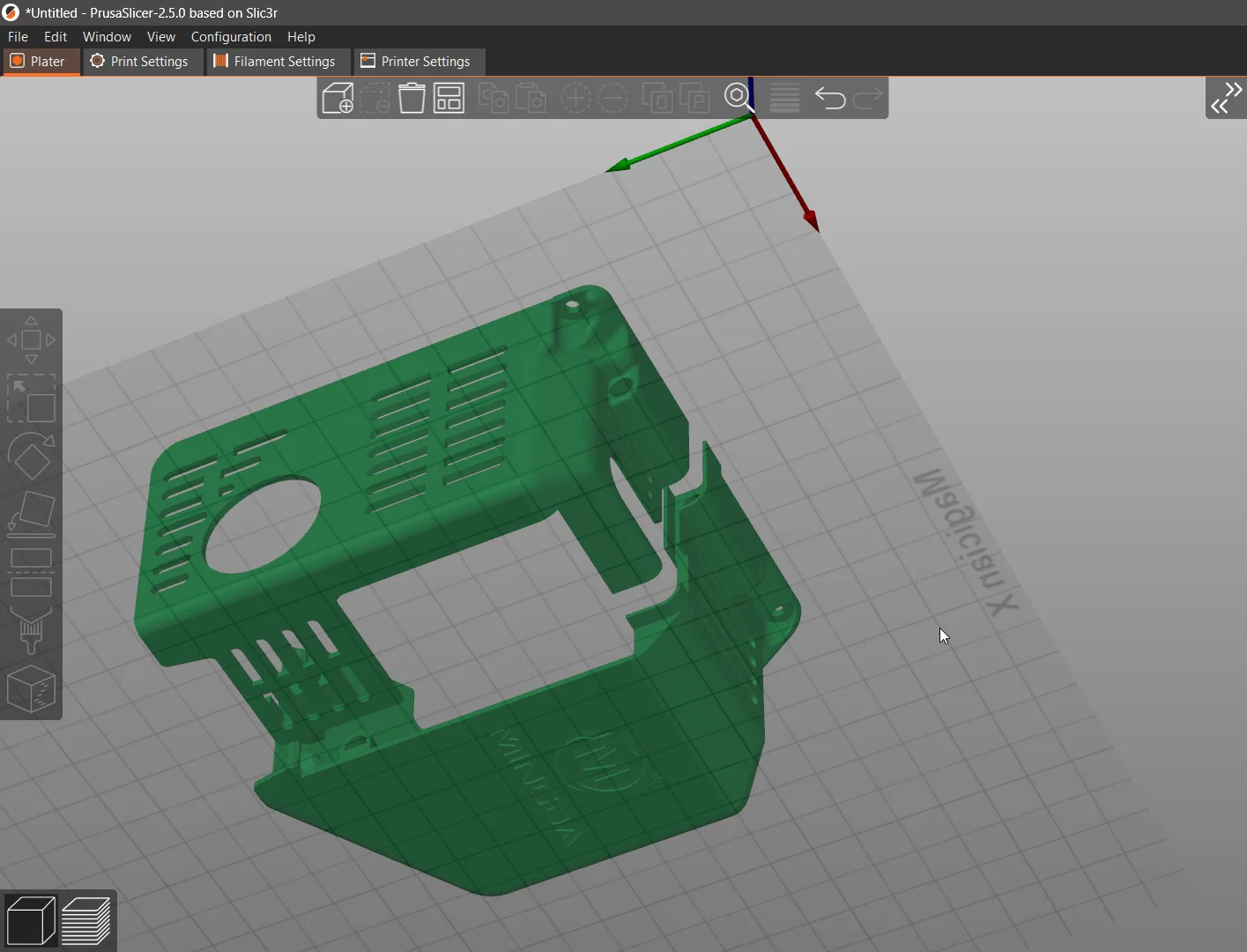

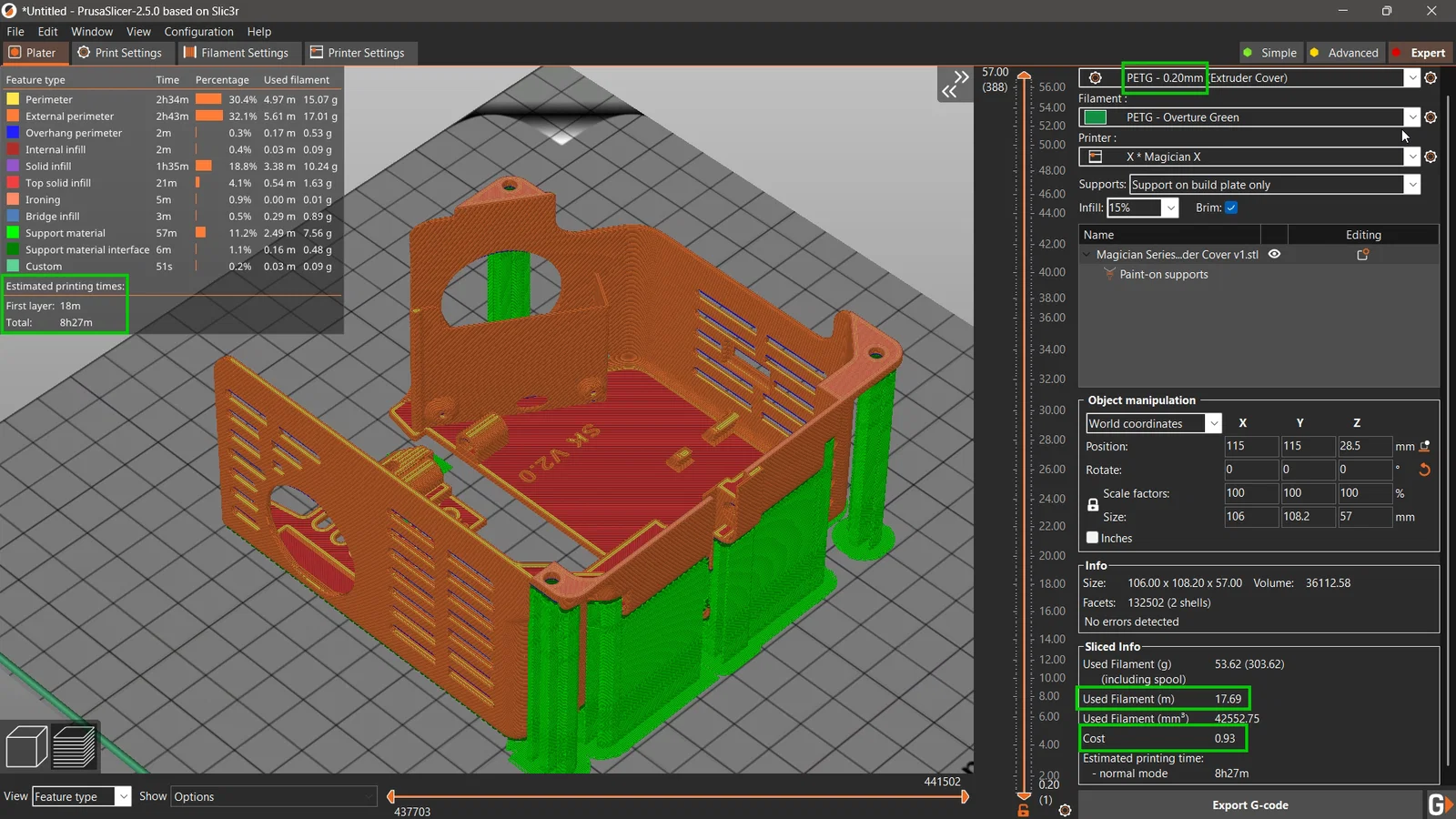

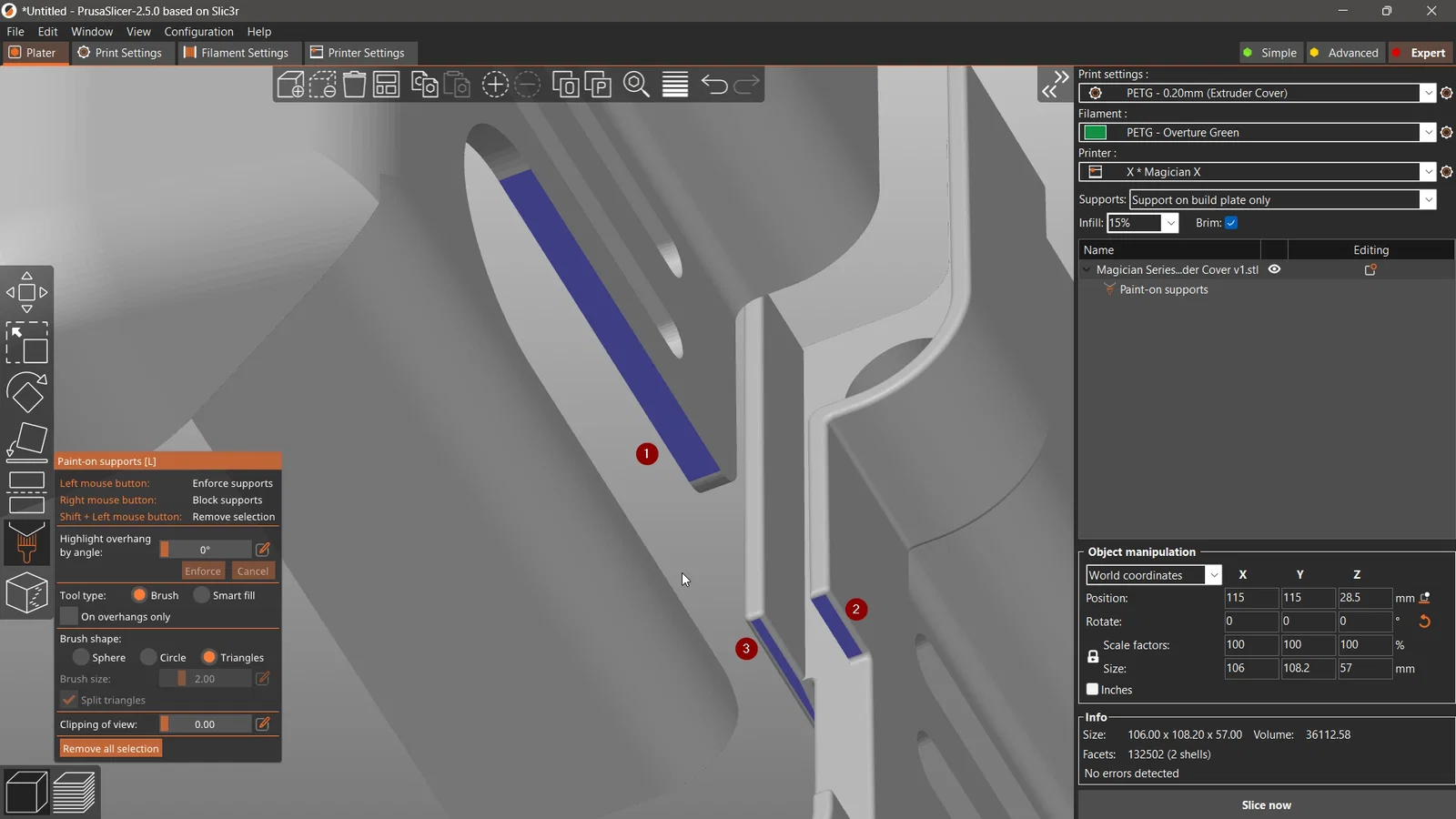

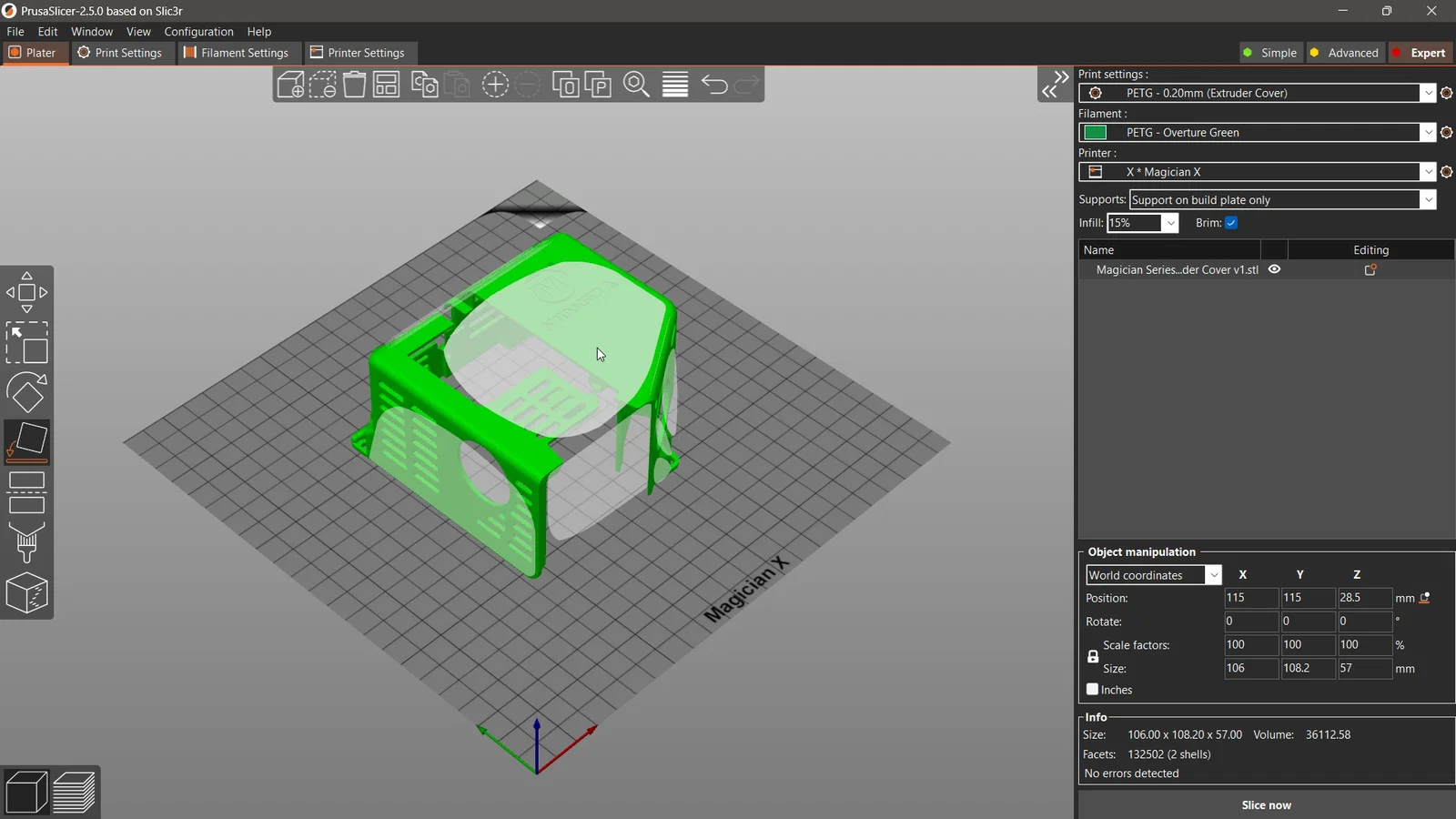

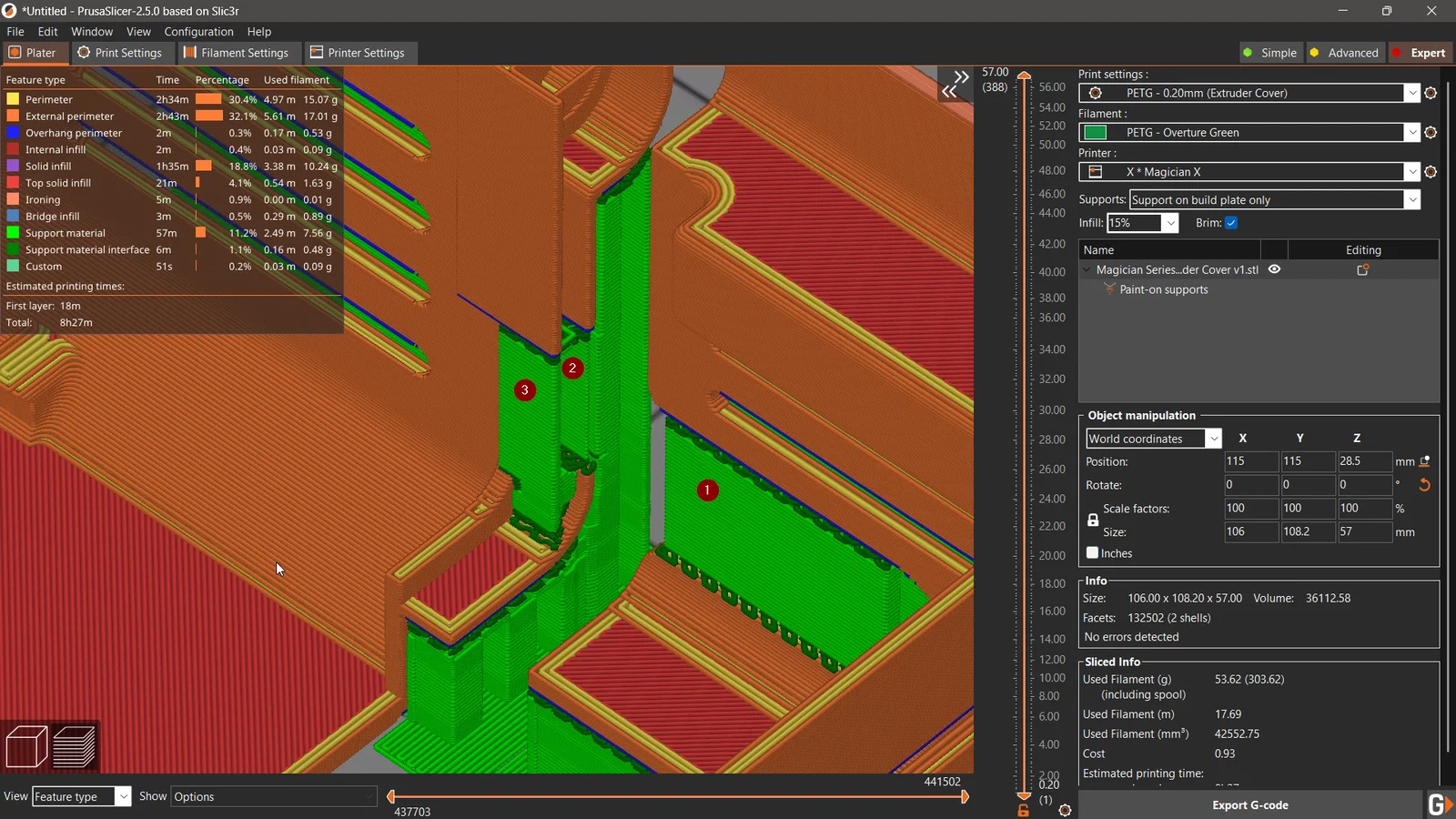

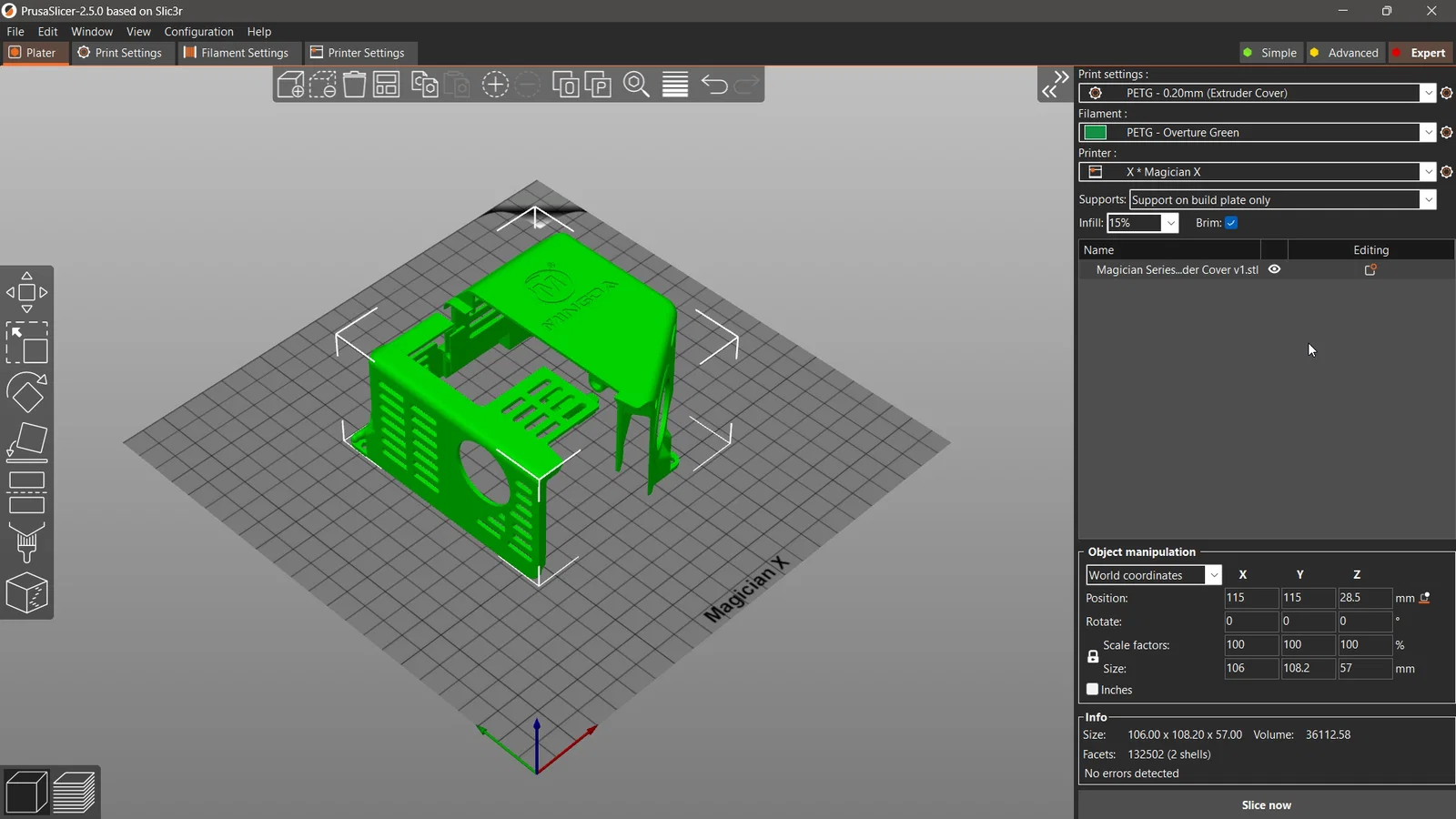

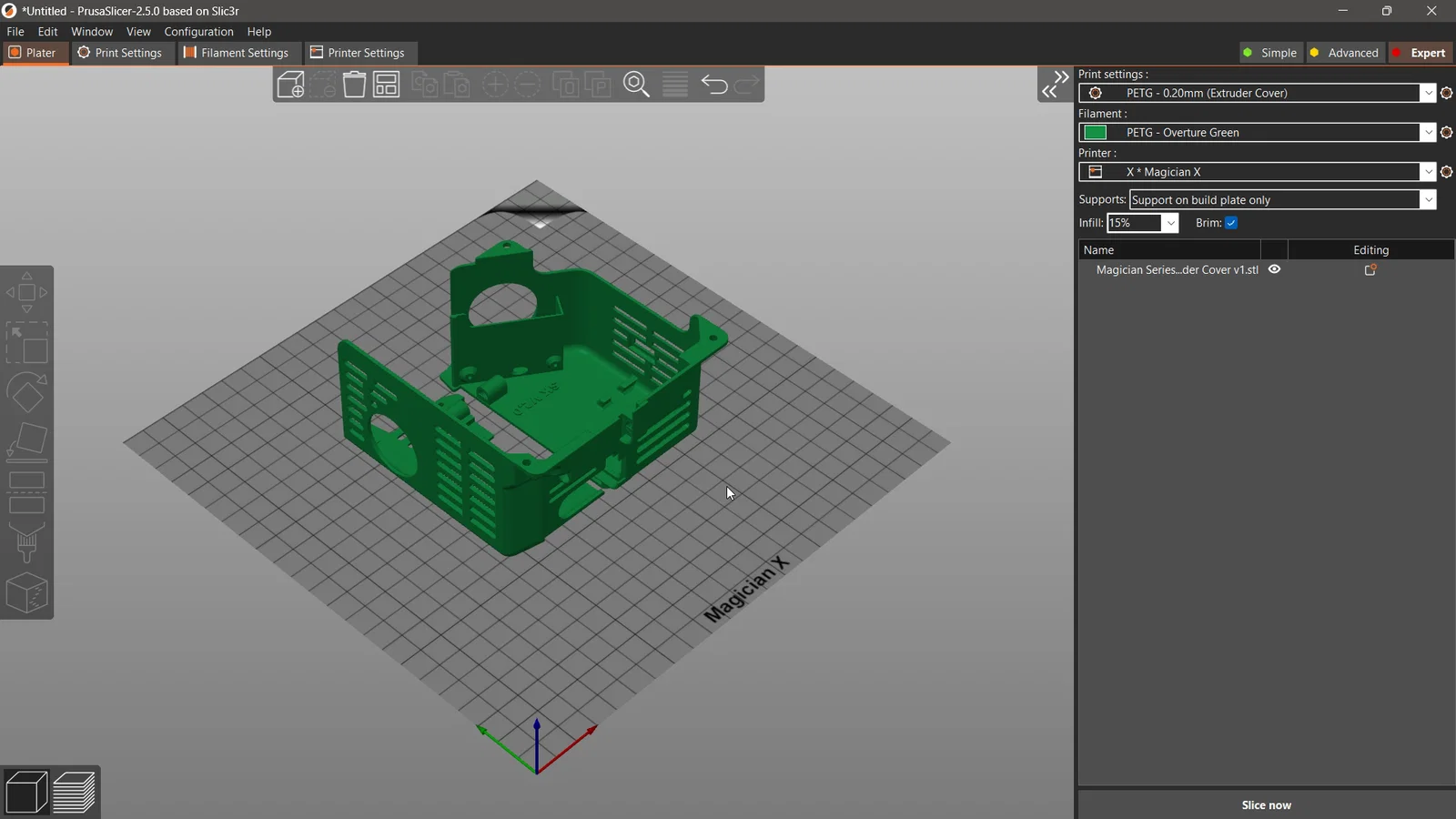

• Magician Series Split Extruder Cover v1.3mf - nếu bạn mở file project này trong PrusaSlicer, bạn sẽ thấy có đủ cả hai nửa, được xoay úp mặt xuống (theo cách mình thích in) và kèm setting in PETG của mình ở layer height 0.20 — bao gồm 3 khu vực mình thấy cần dùng paint-on supports. Dĩ nhiên mỗi người mỗi khác, bạn cứ dùng setting của bạn nếu muốn. Mình dùng cách này để đưa luôn paint-on supports vào cho tiện. Các vùng supports này cũng được thể hiện trong hình đính kèm.
• Magician Series Split Extruder Cover v1.stl, fixed side.stl, removeable side.stl - đúng như tên gọi của nó.

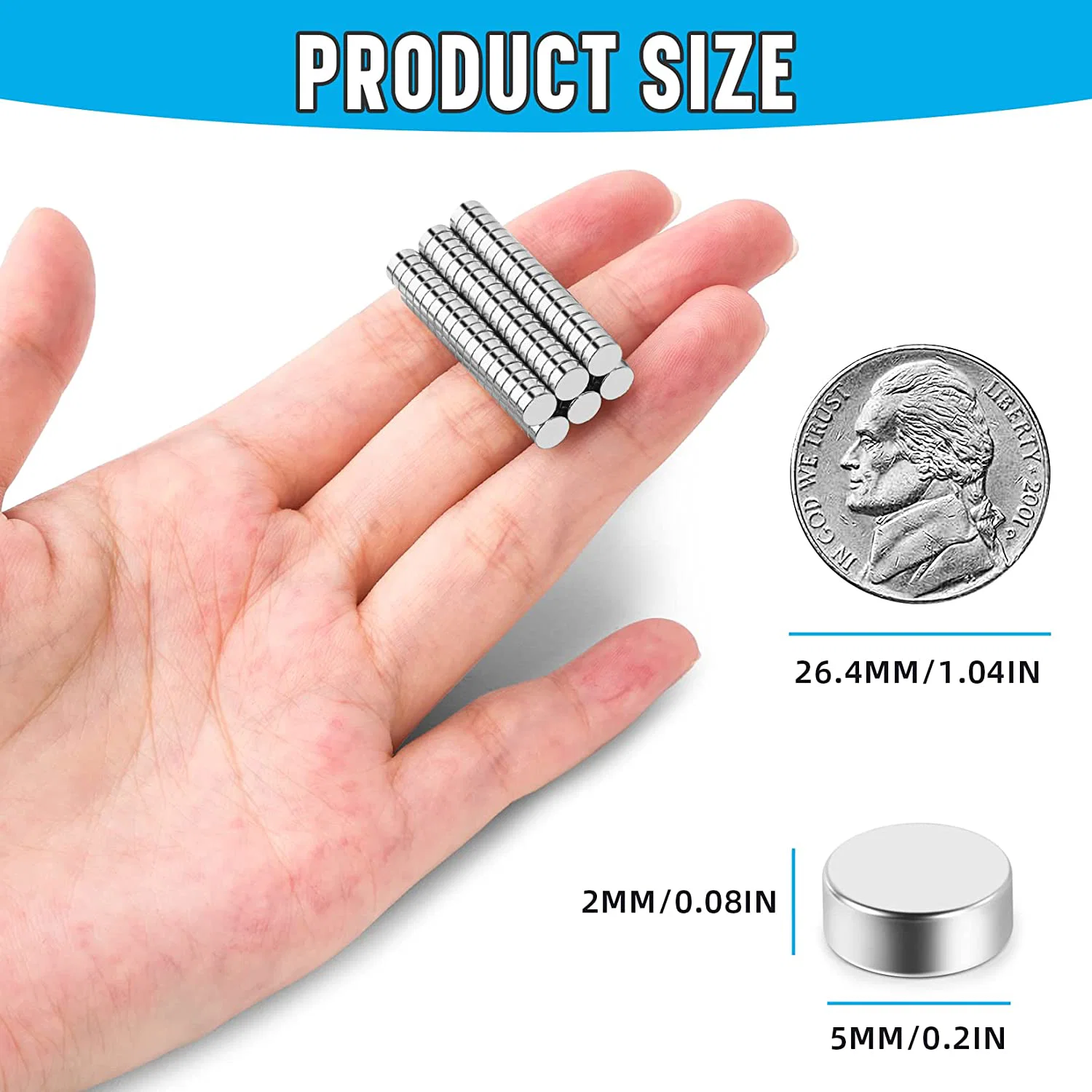

Đây là link mua nam châm (5mm x 2mm), cần khoảng 40 viên.

•  https://www.amazon.com/gp/product/B09NKRVYG6

Link bài đăng theo dõi dự án trong Mingda Official 3D Printer User Group - đây là cách tốt nhất để cập nhật tiến độ dự án.

• https://www.facebook.com/hashtag/extrudercoverproject?gid=1018823731846578

Và đây là link các bài ảnh & video trên Imgur (hy vọng giúp bạn hiểu thêm về phần thiết kế và ý tưởng. Ngoài ra cũng có một số thông tin về cách lắp nam châm).

• https://imgur.com/a/3LKUA88
• https://imgur.com/a/6ipgp6l
• https://imgur.com/a/6CutQRU
• https://imgur.com/a/CZl5mU9
