Cyma CM 127 Carbine Conversion/ Rony – Bộ kit chuyển đổi carbine

Tất cả hình ảnh các chi tiết đã in trong bài là phiên bản cũ. File đã được chỉnh lại nhẹ. Khác biệt lớn nhất so với hình là ở phần trên của frontgrip (chuyển tiếp từ grip lên thân nhìn mượt hơn) và thêm một ngăn để dụng cụ trong báng, nằm phía trên khoang pin.

----------------------------------------------------------------------------------------------------------------

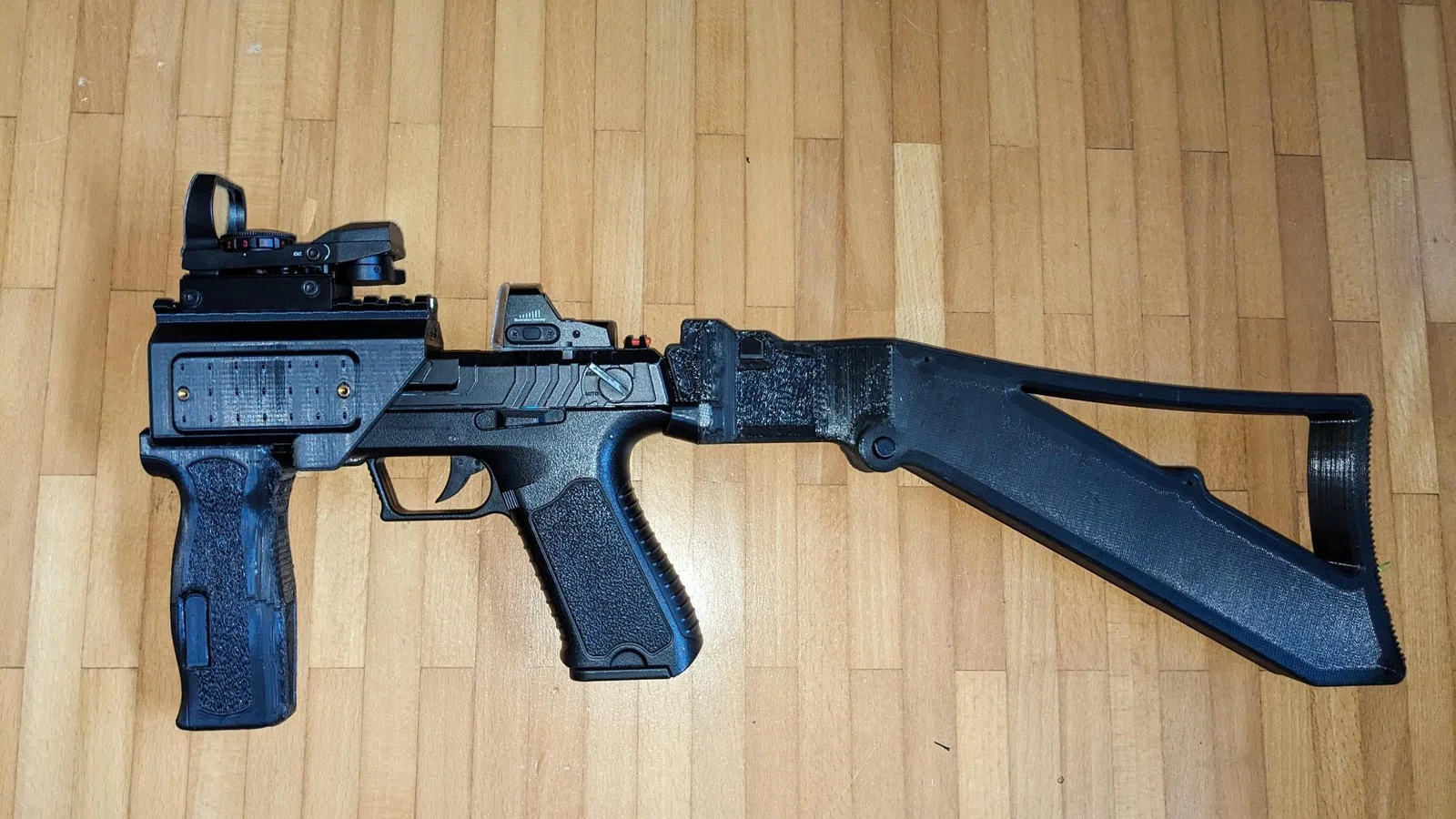

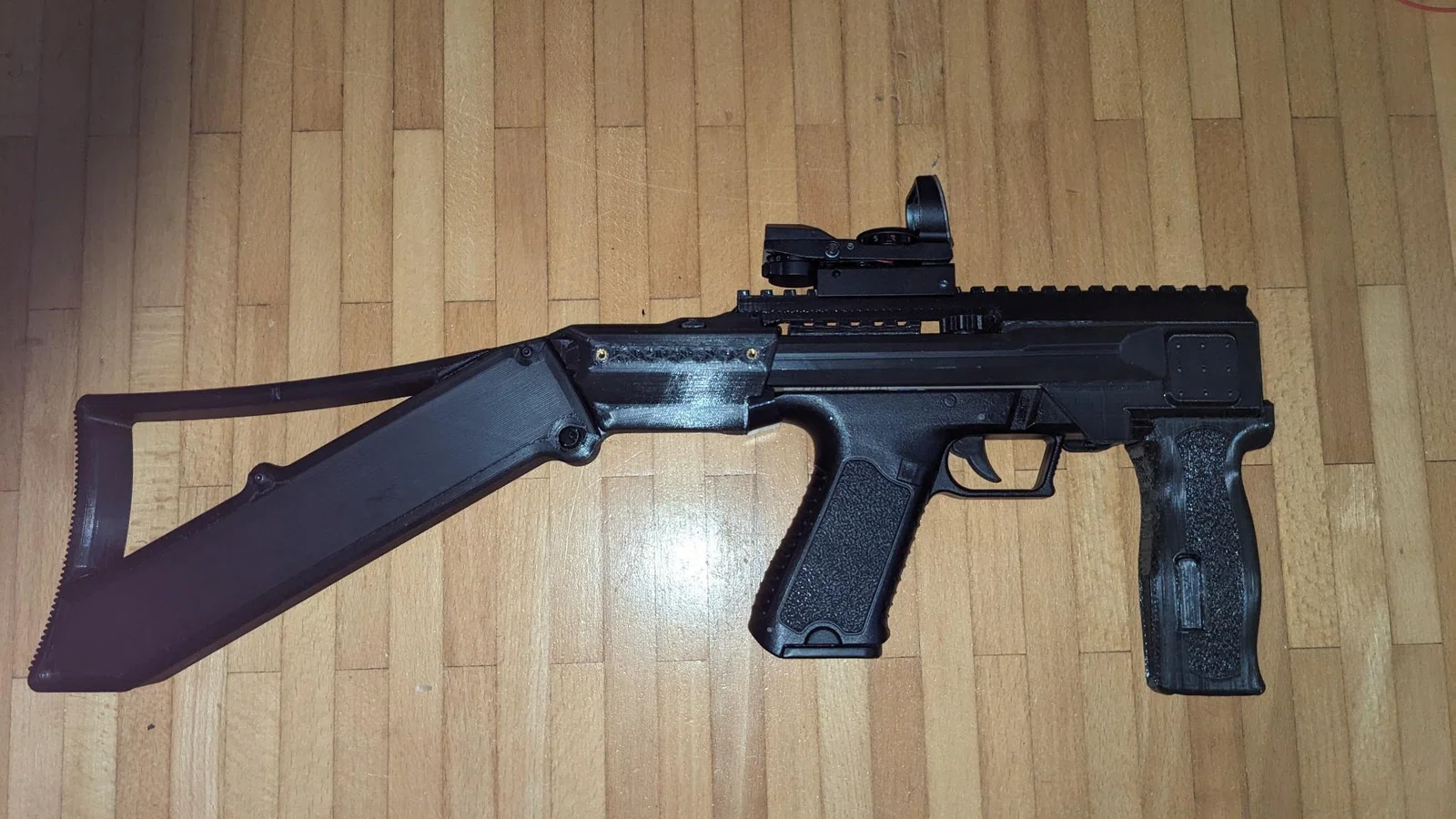

Dưới đây là phiên bản Carbine Conversion đơn giản của mình cho Cyma CM 127.
Mục tiêu là một bộ kit gọn, thực dụng, để mình có thể dùng thay cho khẩu chính mà không cần đổi bất kỳ món trang bị nào khác.

Mình sẽ bắt đầu bằng danh sách ưu/nhược để bạn tự quyết coi có hợp nhu cầu không.
Sau đó mình sẽ đi vào chi tiết, kèm hướng dẫn in và cuối cùng là hướng dẫn lắp ráp.

Ưu điểm:
+ khoang pin rất lớn
+ vẫn thao tác được tất cả các nút/chi tiết điều khiển bên ngoài
+ linh hoạt với sights (không cần tháo sights đang gắn sẵn)
+ nhẹ (~1100g tính cả CM 127 và foregrip; khoảng 650g là phần in + ốc)
+ để vừa đa số balo khi vận chuyển (chi tiết dài nhất 33cm)
+ dùng được với mesh mask mà không cần riser
+ có ngăn chứa đồ tích hợp cho lục giác (allen key) hoặc dụng cụ nam châm kích thước tương tự

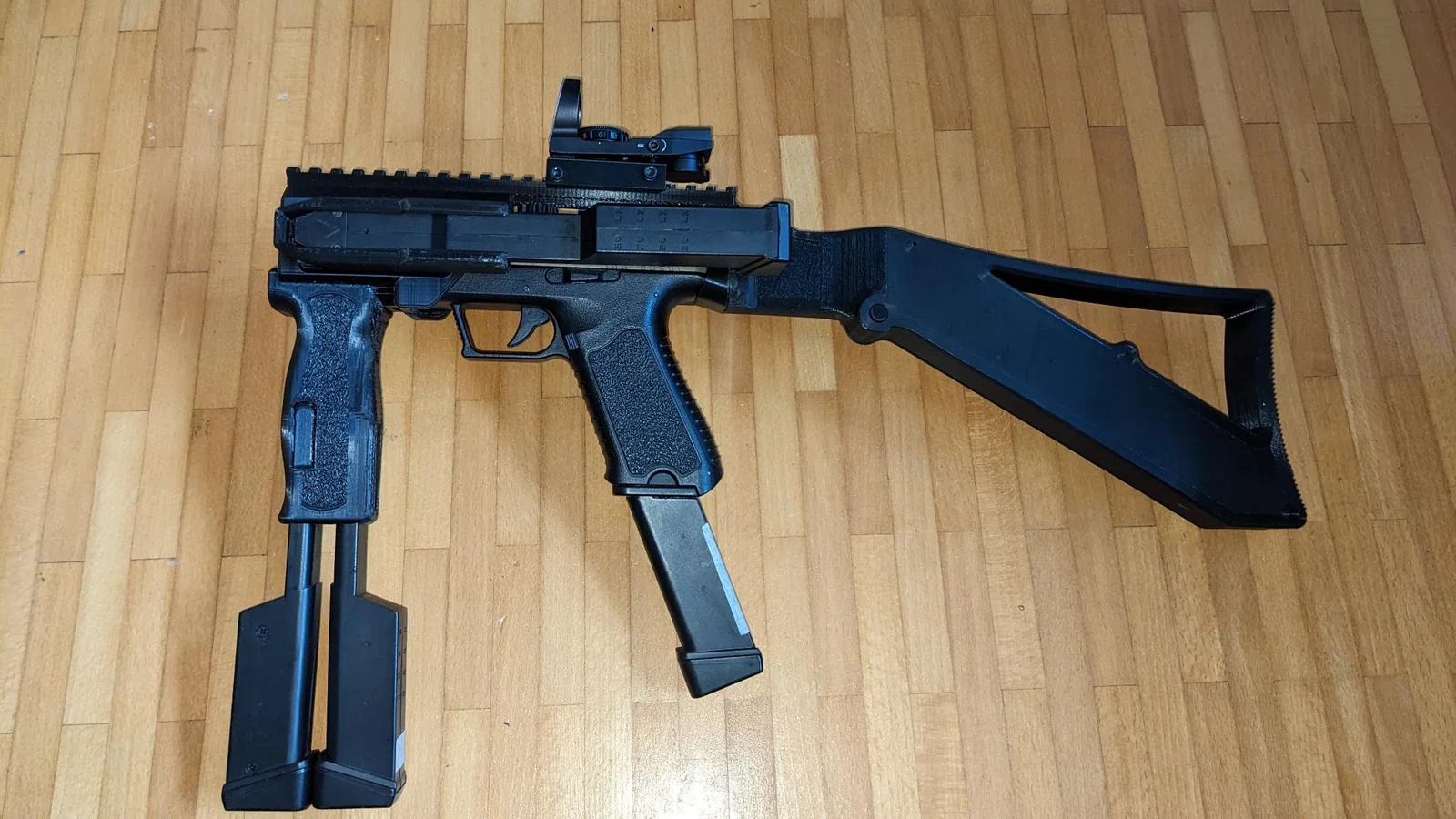

+ có chỗ chứa tích hợp tối đa 4 băng đạn dự phòng
+ chỉ cần mod phần slide (khá rẻ) để dùng hop-up ngoài và pin ngoài

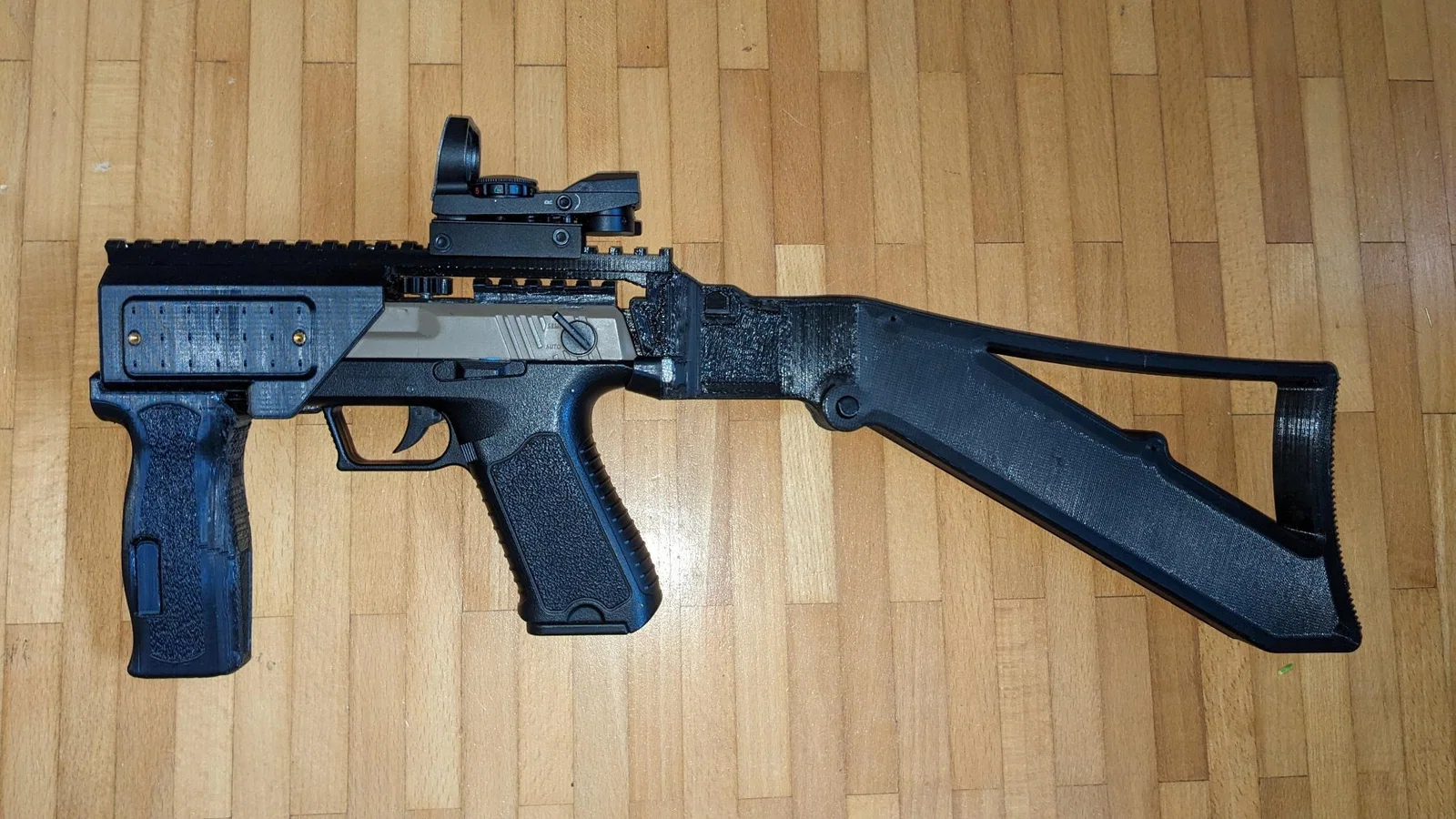

+ dùng được với metal slide Gen 5 (Begadi) mới và slide nhựa truyền thống
+ lắp rất nhanh nếu bạn chỉ muốn dùng phần body để cầm nắm chắc tay hơn
+ nhiều điểm gắn phụ kiện
+ đủ nhỏ để in trên máy 200x200x110 mm

Nhược điểm:
- không chỉnh hop-up được khi đã lắp (nếu slide không mod)
- không dùng được khoang pin ngoài (nếu slide không mod)
- lắp sẽ hơi lâu nếu bạn muốn dùng khoang pin

Danh sách linh kiện:

bắt buộc: (chỉ dùng như báng tì vai)

- 1 lò xo bút bi
- 1 viên BB 6mm
- keo (với PLA mình khuyên “Pattex Sekundenkleber Ultra Gel” hoặc “Loctite Super Glue Power Gel”)

khác:

- 7 insert ren M3 (ví dụ ruthex “RX-M3x5.7”)
- 7 vít M3x6…10 đầu chìm (countersunk)
- 1 vít M3x18 đầu trụ (zylinder head) hoặc 1 vít M3x6…18 grub screw
- 1 vít M3x4…8 đầu trụ (zylinder head)
- 3 vít M3x8…30 đầu dù/lens head
- tối đa 8 nam châm ∅10*3
- ~52cm dây nối (bất kỳ đầu cắm cỡ Dean T-plug hoặc nhỏ hơn đều vừa)
- chất bôi trơn

Hướng dẫn in:

Các phần chuyển động được thiết kế với độ hở 0,3mm. Với con Cr10 V2 của mình (để zin) thì chạy rất ổn ở 0,4mm Line With và 0,2mm Layer Height. Nếu máy bạn có dung sai chặt hơn, mình khuyên thử 0,6mm Line With và 0,3mm Layer Height để đảm bảo lắp khít.
Với PLA mình khuyên Wall Thickness 4mm; nếu dùng vật liệu chịu va đập tốt hơn thì có thể giảm xuống 3mm.
Vì vách dày nên Infill Density 5% là đủ.
Mẫu được thiết kế theo 61° Support Overhang Angle. Nếu máy bạn không chịu nổi góc này thì giảm góc xuống cũng được.

Về hướng đặt khi in, xem hình:

Part_1_Front

Part_1.1_Connector_Rod

Part_2_Stock (nếu quá to so với máy, in “Part_2.0.1_Stock_split” và “Part_2.0.2_Stock_split” rồi dán lại)

Part_2.1_Rear_Reciver

Part_2.2_Lock

Part_2.3_Spring_Stop

Part_2.4_Battery_Cover

Part_3_Pin (Support Placement: Touching Buildplate)

Part_4_Magazine_Grip + Part_4.1_Magazine_Grip_Texture (Fuzzy Skin)

Part_5_Picatinny_Rail

Part_5.1_Picatinny_Rail_Short (có thể dùng thay “Part_5_Picatinny_Rail” khi bạn không muốn tháo optic đang gắn sẵn trên slide)

Part_6_Transportation_Support

Các chỉnh sửa với slide:

Để dùng khoang pin ngoài, bạn cần cắt một lỗ nhỏ ở phần trước của ejection window để đầu cắm và dây đi lọt qua.

Cho chỉnh hop-up ngoài:

Nếu bạn muốn dùng slide cũ với Begadi CM 127 Gen 5:

Lắp ráp:

Bắt đầu bằng việc dán “Part_1.1_Connector_Rod” vào bên phải của “Part_1_Front”. Keo sẽ bám tốt hơn nếu bạn cạo cho bề mặt mịn bằng dụng cụ kim loại (dao, thước, tua vít) rồi lau bằng cồn (rubbing alcohol).

Tiếp theo, lắp “Part_2.2_Lock” vào “Part_2_Stock” từ phía bên trái. Thả 1 viên BB 6mm rồi thả lò xo bút bi vào lỗ ở phía trước “Part_2_Stock”. Dùng ngón tay giữ lò xo lại, bạn có thể thử xem “Part_2.2_Lock” có bật/sập chắc từ trái qua phải không. Có thể bôi trơn khóa bằng mỡ silicone hoặc chất bôi trơn khác. Nếu mọi thứ ổn, bịt lỗ lại bằng “Part_2.3_Spring_Stop”.

Sau đó, bắt “Part_2.1_Rear_Reciver” vào “Part_2_Stock” bằng 2 con “M3x6…10 countersunk screw”. Nếu bạn chưa có vít phù hợp, tạm thời dán băng keo cố định phần này cũng được.

Để test độ khít, đưa CM127 vào phần front (mình khuyên bôi chút lube lên picatinny rail của khẩu airsoft trước khi nhét lần đầu) rồi trượt phần sau vào. Nếu bị rơ tiến/lùi, hoặc trượt không đủ sâu để gài khóa, bạn cần chỉnh “Part_2.1_Rear_Reciver”. Cách đơn giản là dán thêm vật liệu phía dưới, hoặc mài bớt. Khi mọi thứ đã chuẩn, bạn có thể dán cố định nó vào báng nếu không có đúng loại vít.

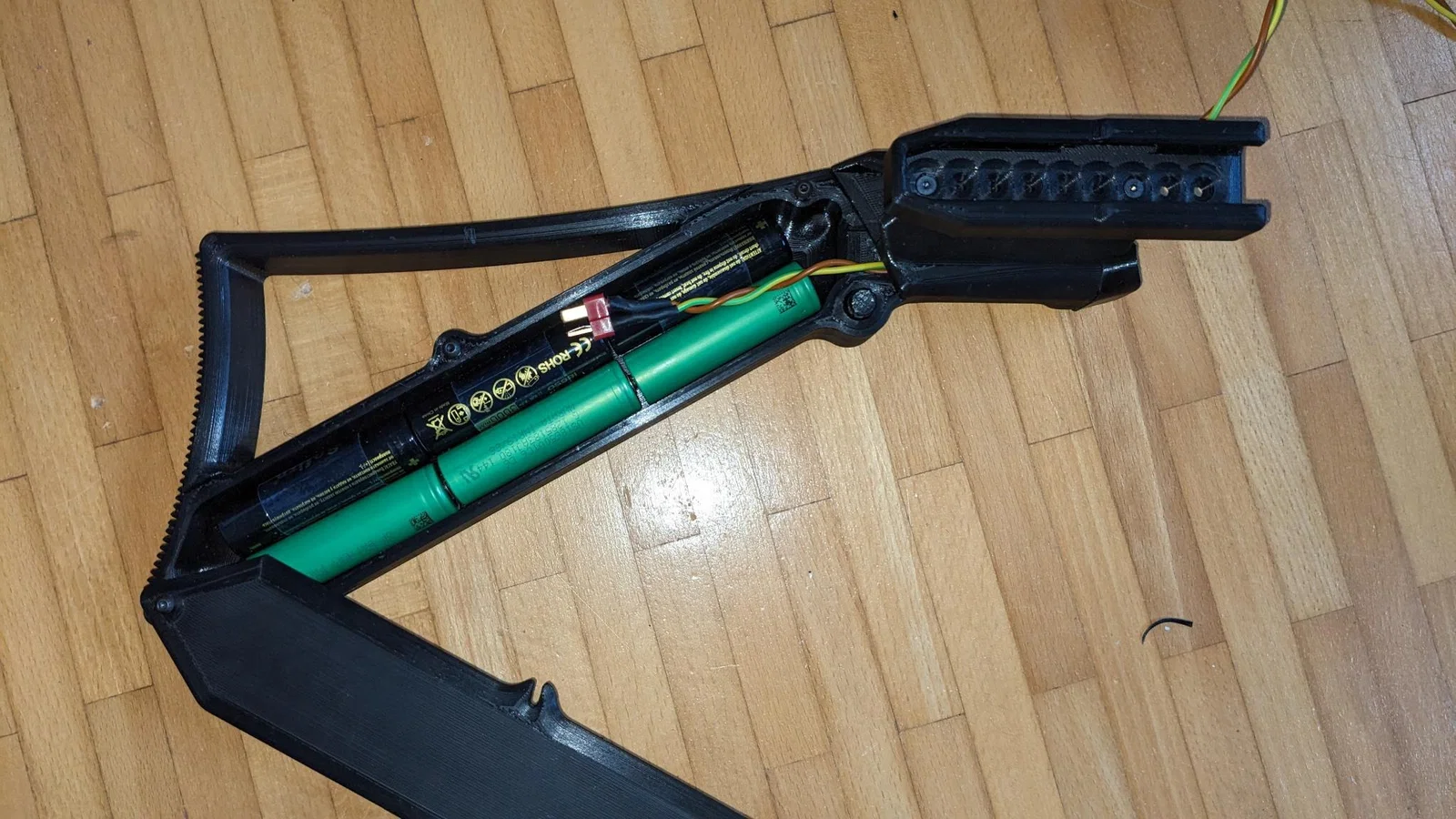

Để gắn “Part_2.4_Battery_Cover” vào báng, dùng 3 con “M3x8…30 lens head screws”. Đặt nắp đúng vị trí rồi siết ốc vào 3 lỗ. Đừng siết quá chặt, để nắp còn xoay được. Để khóa nắp, cắm “Part_3_Pin” vào lỗ lớn.

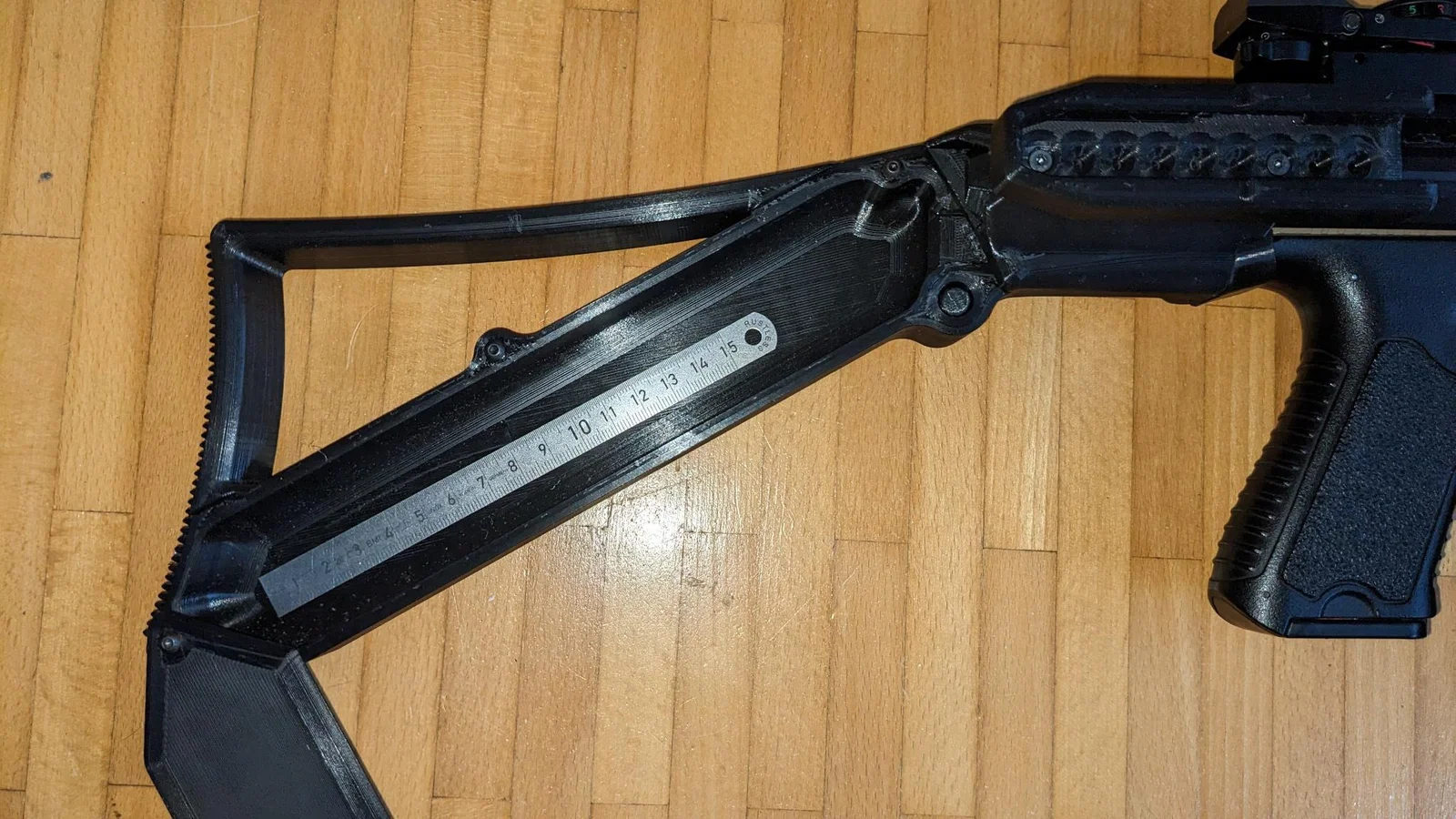

Giờ thì gắn bao nhiêu nam châm “∅10*3 magnets” tùy bạn vào ngăn dụng cụ (bên trong báng, phía trên khoang pin) và ép các “M3 thread inserts” vào.
Bạn sẽ thấy hai lỗ ∅4 ở bên phải của báng và bên trái của phần front. Chúng dùng để gắn mẫu "" của mình.

Ở phần front, ngay dưới lỗ đầu nòng có thêm một điểm bắt vít để cố định “Part_4_Magazine_Grip” bằng “M3x6…10 countersunk screw”. Điểm bắt vít cuối cùng trên phần front nằm ở phía trên, gần đuôi. Ở đây bạn có thể dùng “M3x18 zylinder head screw hoặc M3x6 grub screw” để ép slide của khẩu airsoft sát vào frame, giúp hop-up ổn định hơn khi dùng hop-up ngoài. Nếu dùng grub screw thì lợi là bạn không cần tháo hẳn ra khi muốn tháo picatinny rail.

Insert ren cuối cùng lắp vào lỗ phía trước của picatinny rail. Khi rail đã vào vị trí, bạn dùng nó để cố định rail bằng “M3x4…8 zylinder head screw”.

Nếu dùng insert ruthex “RX-M3x5.7”, bạn sẽ cần dũa bớt cái cuối xuống còn dài 3mm.
Trên mẫu còn có các lỗ ∅1 khác. Nếu bạn in với wall thickness tối thiểu 3mm, bạn có thể khoan rộng chúng ra và dùng làm điểm gắn phụ kiện bổ sung.

Để bắt đầu sử dụng, trước tiên lắp dây nối (extension cord) vào khẩu airsoft.

Tiếp theo lắp phần front.

Luồn dây qua lỗ chữ nhật.

Đẩy mọi thứ khớp lại với nhau, gài khóa và lắp pin.

Khi dùng slide Gen 5, bạn cần cẩn thận để không làm hư front sight lúc tháo ra. Vì vậy mình hay dùng lòng bàn tay trái gõ nhẹ vào “Part_1.1_Connector_Rod” trong khi tay phải giữ khẩu airsoft, và dùng ngón trỏ tay phải tì vào connector rod để hãm bớt quán tính trượt. Nhớ nới con vít đang ép vào slide trước khi tháo rời.

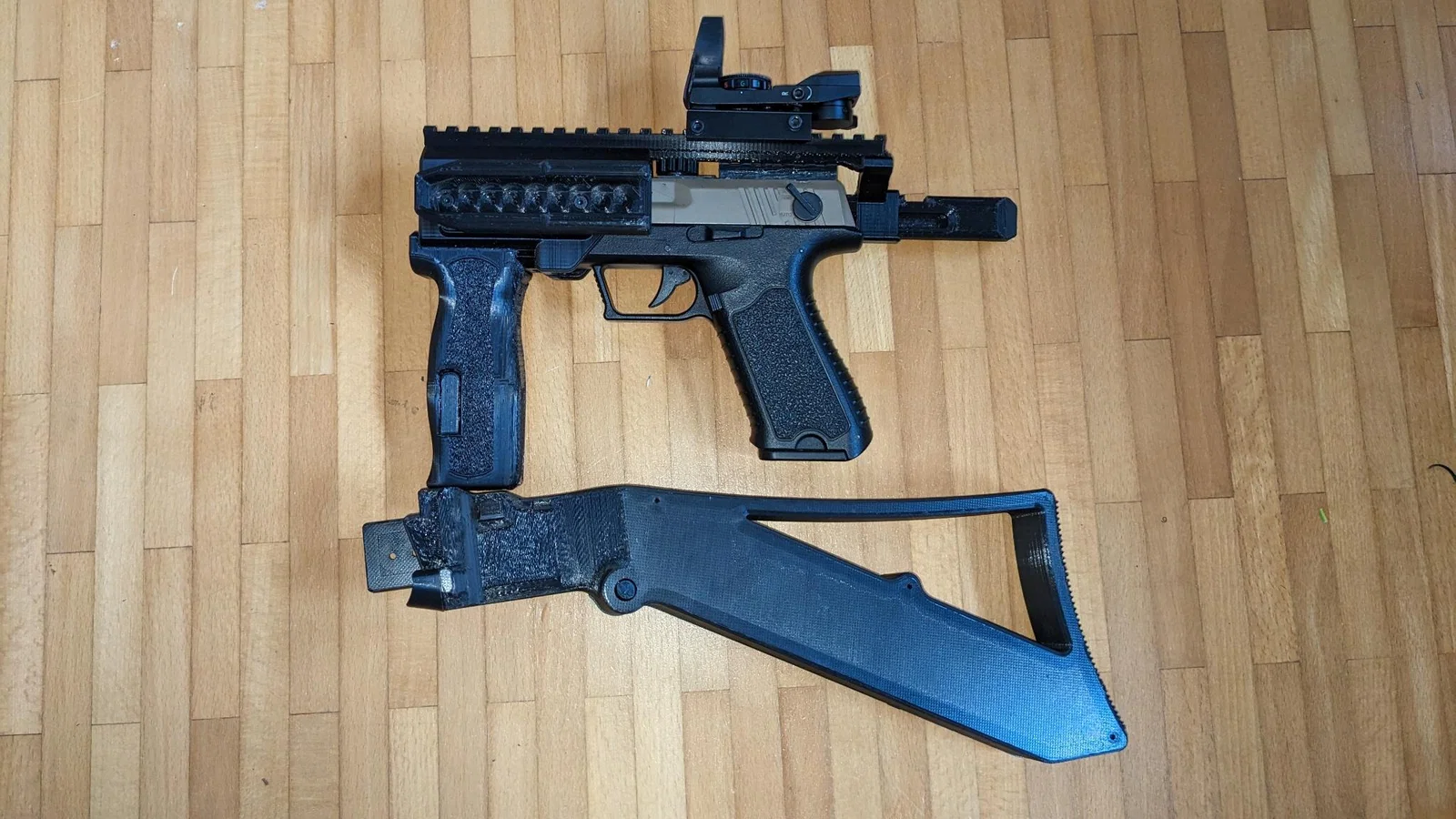

Khi vận chuyển mà bạn tách ra thành 2 cụm chính, bạn có thể dùng “Part_6_Transportation_Support” để chống/đỡ picatinny rail để khỏi bị gãy.
