Orrery Cơ Khí Ngoài Hệ Mặt Trời (HR 8799) – Extrasolar Mechanical Orrery

HR 8799 là hệ sao ngoài Hệ Mặt Trời (extrasolar star system) đầu tiên được quan sát bằng kỹ thuật chụp ảnh trực tiếp (direct imaging).

Ở đây có video tua nhanh (time-lapse) 12 năm hình ảnh từ W.M. Keck Observatory (Hawaii) của hệ HR 8799: https://www.youtube.com/watch?v=Wa3OObe8TRI&ab_channel=VideoFromSpace

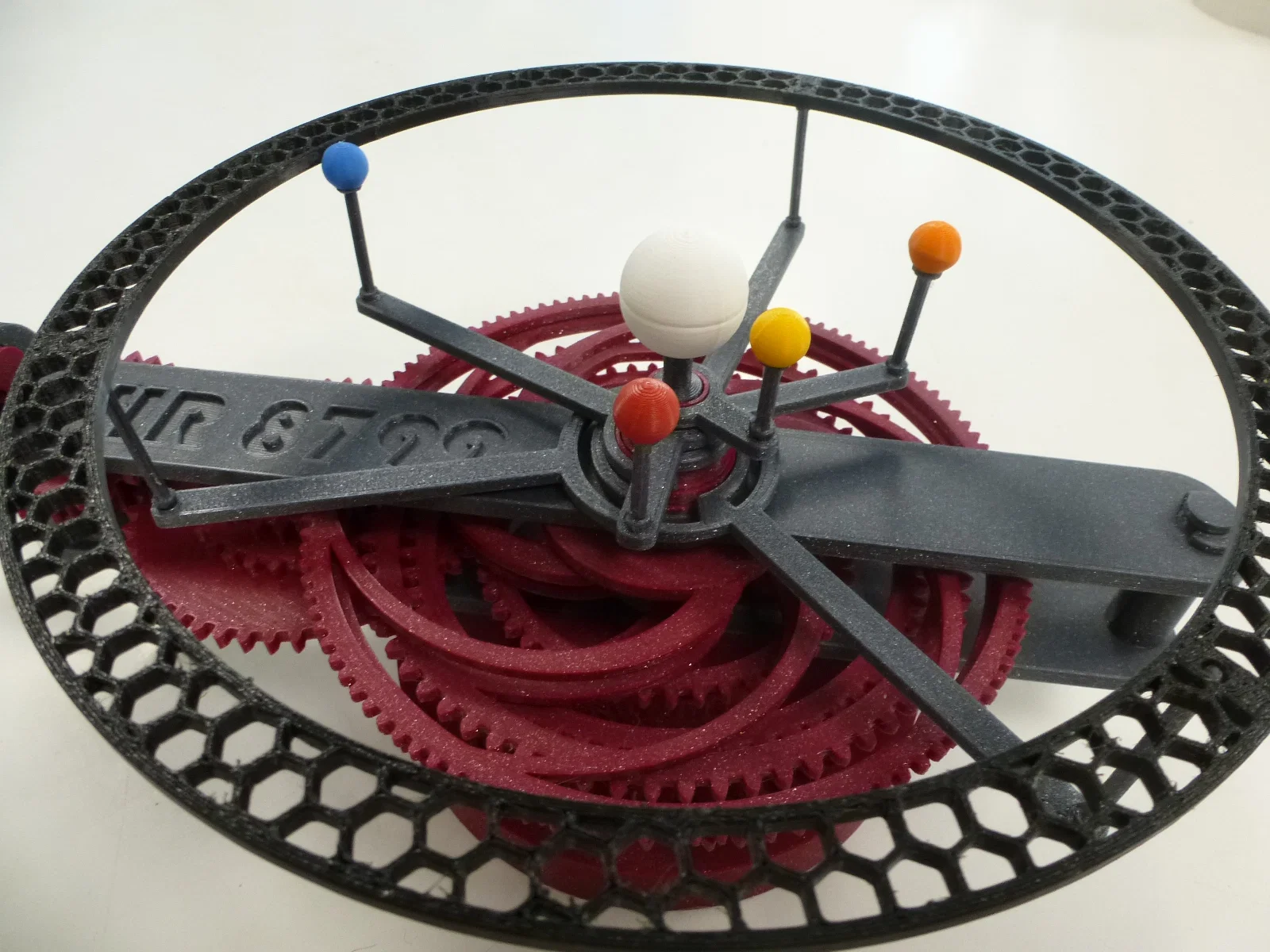

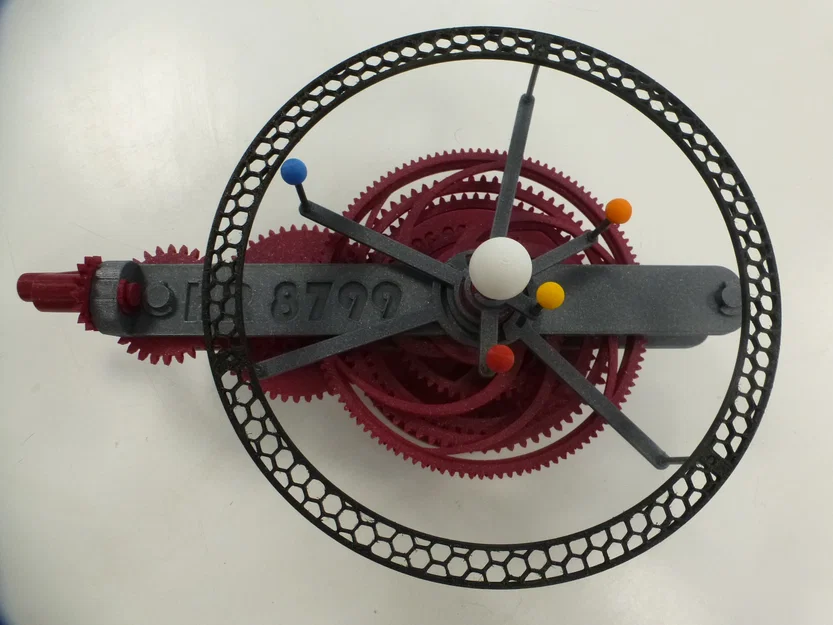

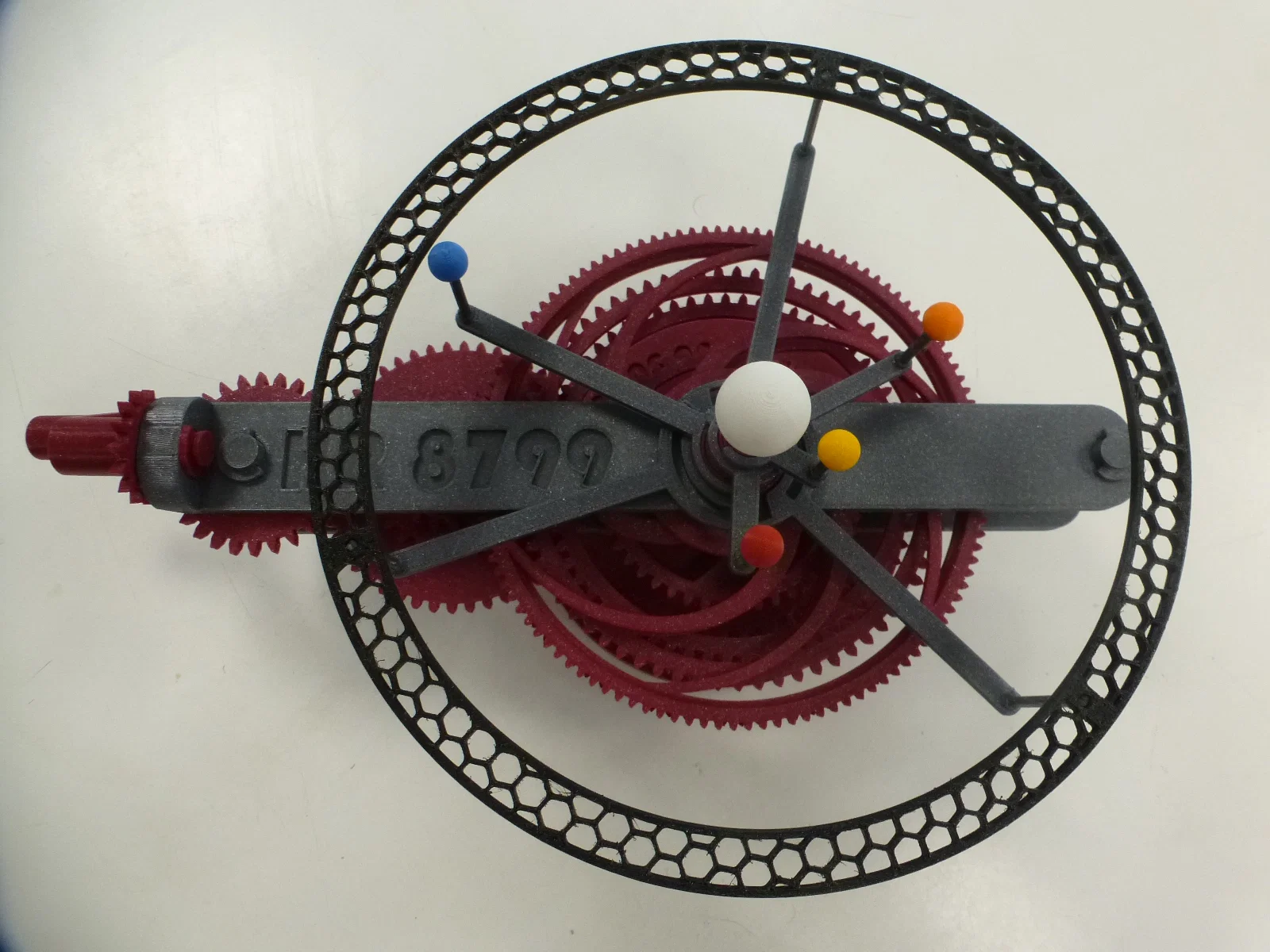

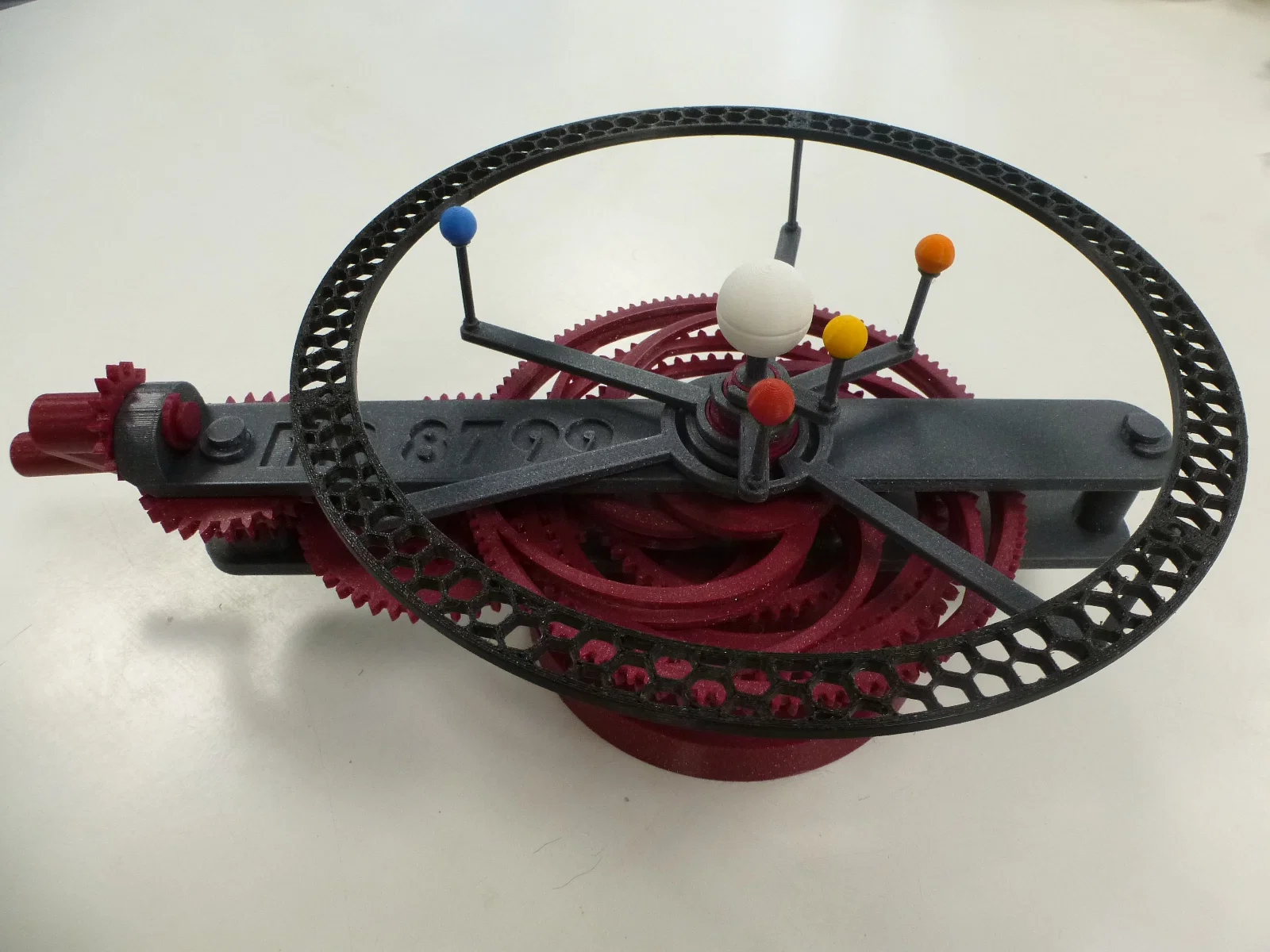

Mô hình orrery cơ khí này được in hoàn toàn. Nó mô phỏng chuyển động quay quanh sao (revolution) của 4 hành tinh chính và đĩa bụi (dust disk) của HR 8799.

Dự án này được thực hiện cùng OSUG (Observatoire des Sciences de l'Univers de Grenoble): https://www.osug.fr/

Nếu bạn muốn tìm hiểu thêm về HR8799: https://en.wikipedia.org/wiki/HR_8799

Thiết lập in (Print Settings):

Nozzle: 0.4mm

Layer resolution: 0.2mm

Filament: PLA

In trên MK3S - PrusaSlicer 2.6.0

Tôi có đăng Plates và Gcodes để bạn hình dung tổng thời gian in. Bạn nên tự tạo Gcodes của riêng mình.

Hướng dẫn (Instructions):

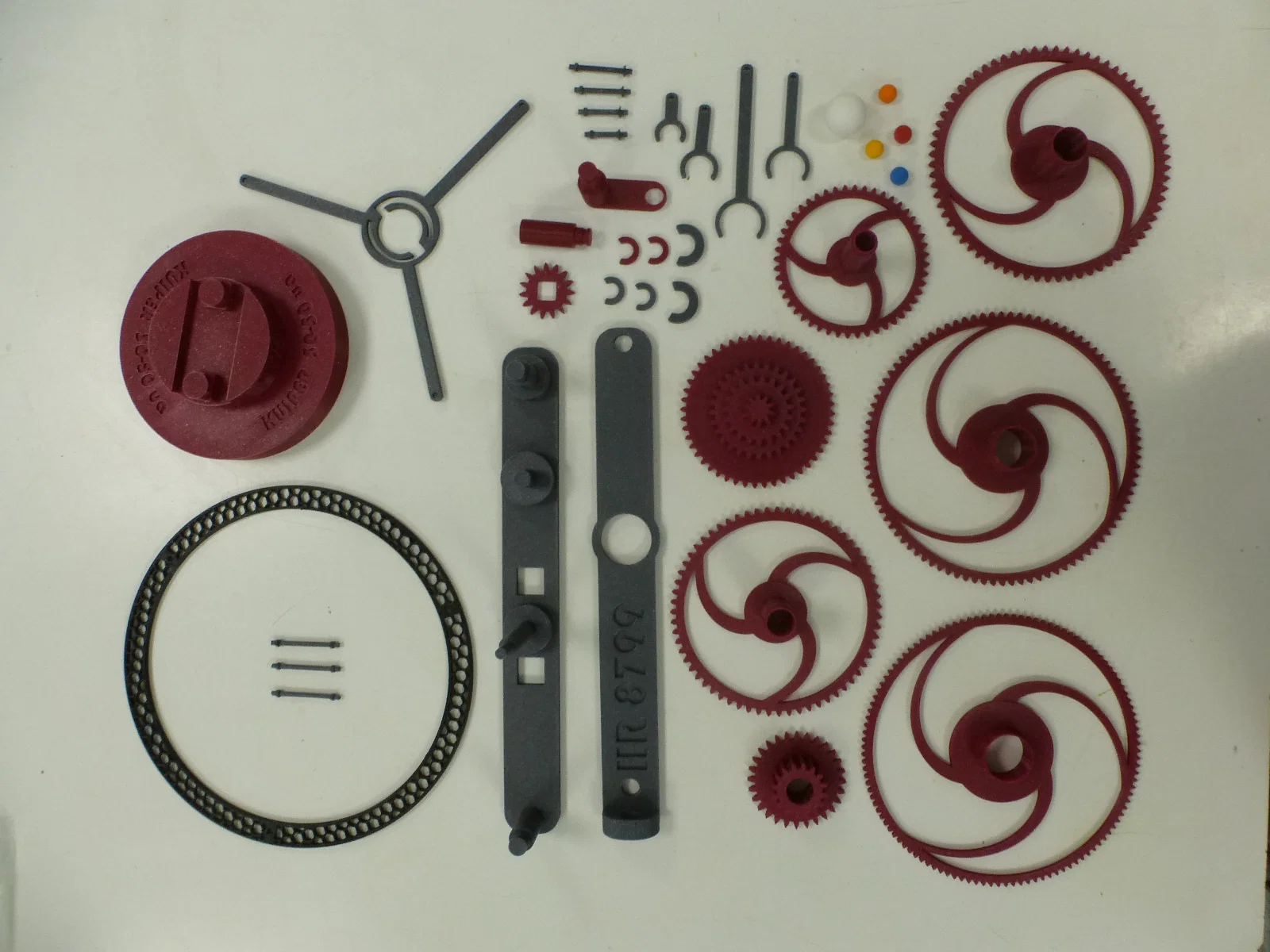

1/ Dùng 2 cái “ClipBig” để gắn “PlateInf” vào “Base”. Nếu clip quá chặt hoặc quá lỏng, bạn có thể hơ nhẹ bằng bật lửa để nới/siết lại.

2/ Gắn “Wheel Crank 1” và “Wheel Multiple”.

3/ Xếp chồng thành một cụm gồm “W48 - W63 - W69 - W92 - W115”.

4/ Đặt cụm đó lên “PlateInf”.

5/ Dùng một “Clip” để gắn “Crank Handle” vào “Crank”.

6/ Dùng một “Clip” để gắn “Crank Wheel 2” và “Crank” vào “PlateSup”.

7/ Đặt “PlateSup” lên trên “PlateInf” và dùng 2 “Clip” để cố định.

8/ Dán keo toàn bộ “Planets Axis”. Gắn chúng lên “Planets Base” rồi thêm các “Planets”.

9/ Gài (clip) “Planets Base”.

10/ Thêm “Dust Disk”. Dán keo “Star” rồi đặt vào chính giữa. Vậy là HR8799 sẵn sàng để sử dụng!
