Rocker Switch Fidget Clicker (Clicker Nam Châm Siêu Gọn)

Demo 30 giây

Tổng quan

Mẫu này làm ra để hoạt động giống mấy cái fidget clicker bằng kim loại mà mình từng thấy. Nó được thiết kế nhỏ có chủ ý để thử khả năng của máy in FFF của mình, đồng thời khớp với kích thước nam châm 4x2mm mình đã có sẵn. Bạn có thể scale lớn lên bằng các file thiết kế đi kèm!

Thiết kế và chiến lược in được chọn để cái clicker sau khi ráp đã tay nhất có thể. Không phải cứ in ra là xong; đồ fidget quan trọng ở cảm giác khi cầm, khi bấm và cả âm thanh. Xem phần mẹo in và các file slicer .3mf để biết chi tiết.

Mẹo in (Thân)

• Mình in bằng Prusament PETG, layer height 0.15mm, không cần support.
• Đặt chi tiết sao cho trục của bản lề dựng thẳng đứng như hình bên dưới. Đừng in “nằm phẳng” trên bàn in, không là khi ráp vào bấm sẽ bị sượng/khựng.
• Cố gắng in không dùng brim vì có thể khó gỡ brim cho sạch. Với các bàn in di chuyển theo trục Y như dòng Prusa i3, đặt chi tiết như hình để tăng độ bám khi bàn chạy trục Y.
• Ráng đảm bảo các mặt nghiêng được in sạch. Canh hướng đặt và chỉnh seam/paint seams để các lỗi bề mặt tập trung ở các mặt phẳng bên hông.

Mẹo in (Nắp)

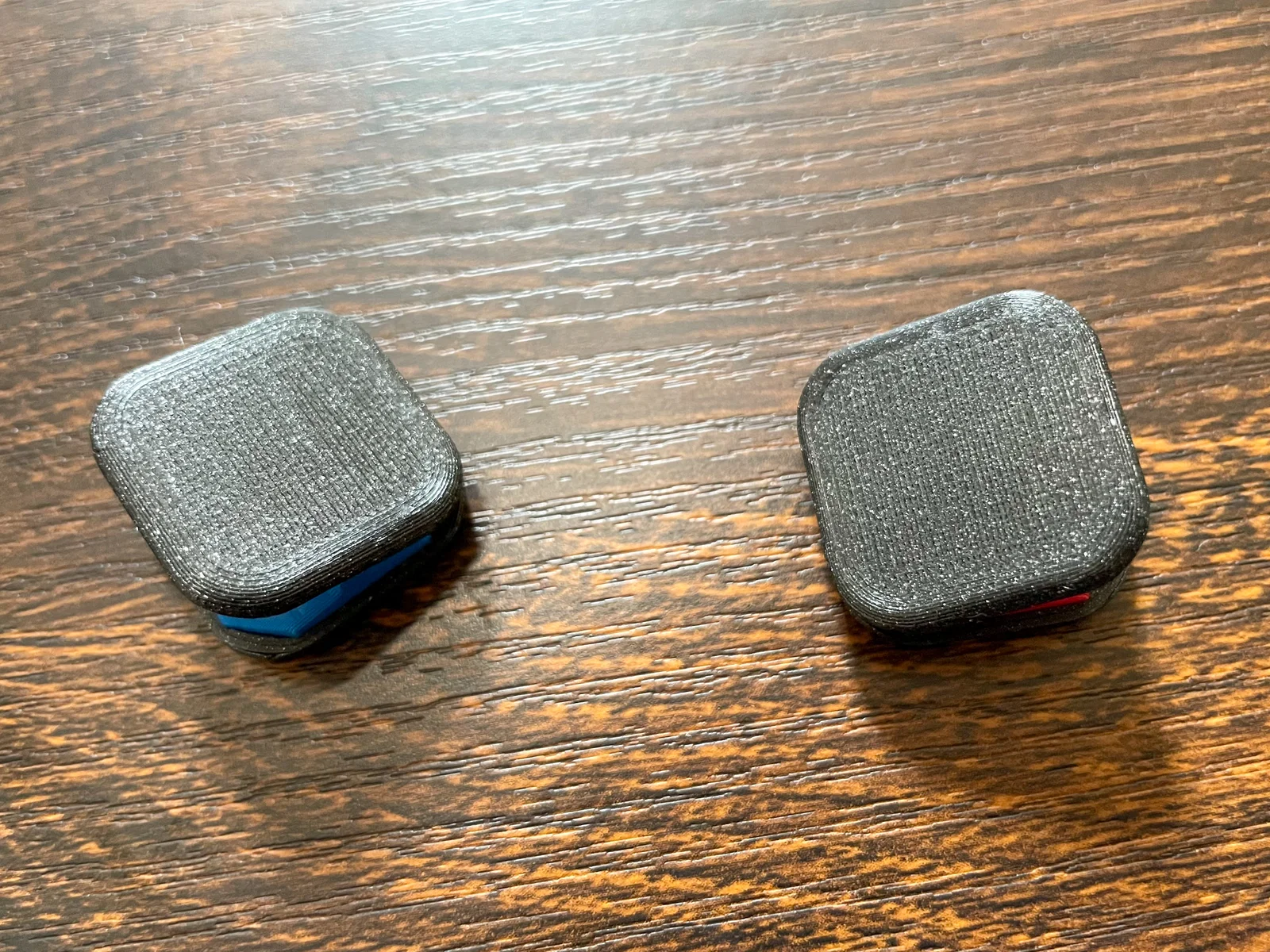

• Mình in bằng Prusament Galaxy Black PETG, dùng variable layer height và có support.
• Canh hướng infill của top layer theo góc 90°, либо dọc hoặc ngang.
• Tránh in lật ngược, vì phần overhang ở mép sẽ cho cảm giác thô ráp hơn. Mục tiêu là làm sao để mép ngoài bo (fillet) mượt nhất có thể.
• Dùng random seam. Nó giấu rất tốt, nhất là với filament kiểu lấm tấm như trong hình.

Mẹo lắp ráp

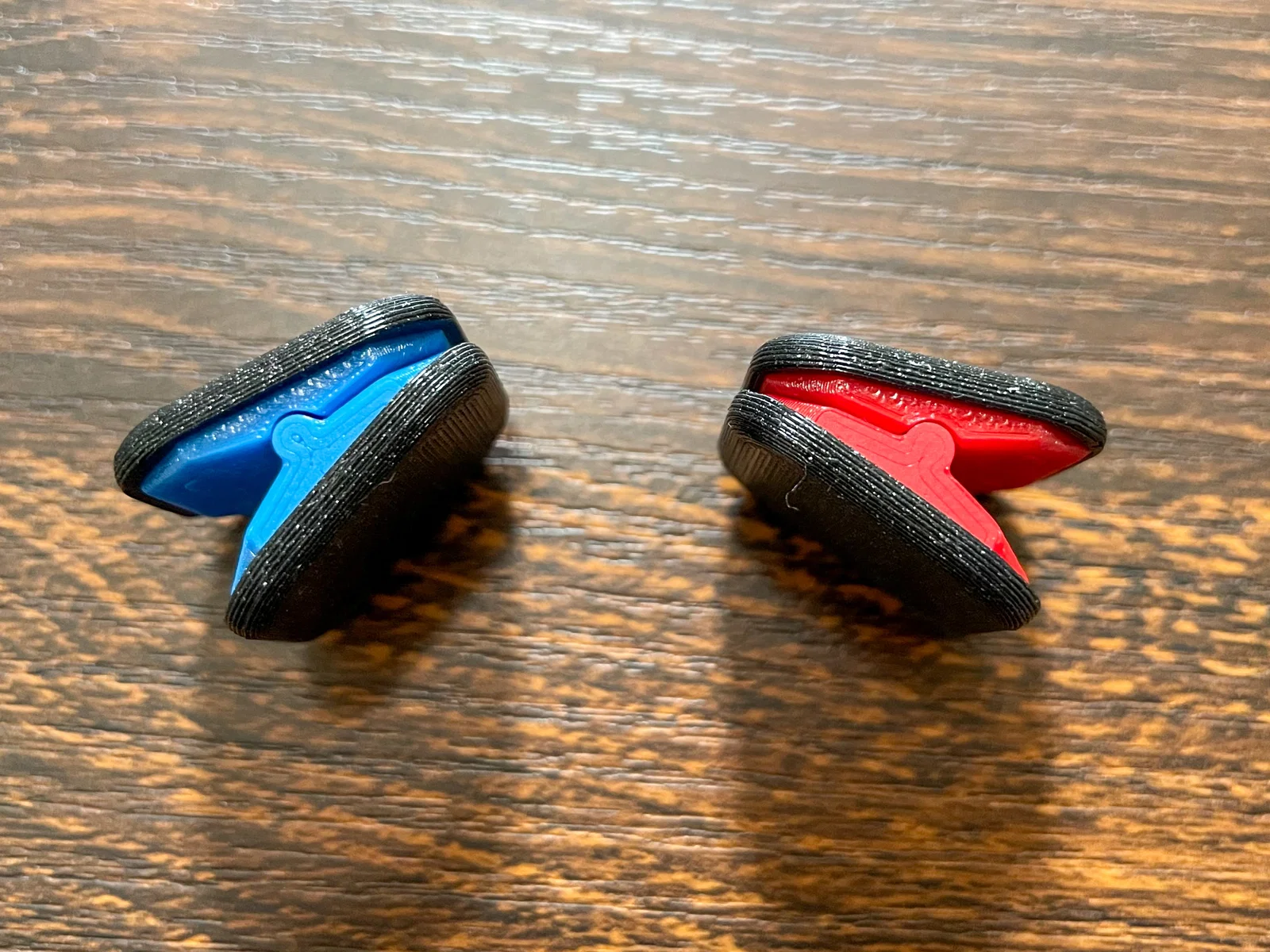

Để ý trong video hai cái clicker sẽ cho cảm giác khác nhau. Với clicker màu xanh, nam châm ở một đầu hút nhau còn đầu kia thì đẩy nhau. Với clicker màu đỏ, cả hai đầu đều là nam châm hút nhau.

Bạn muốn clicker “ra kiểu” nào thì quyết định trước, rồi lên kế hoạch chiều nam châm tương ứng. Dùng bút lông để đánh dấu các mặt nào sẽ hút nhau cho dễ.

        Blue Clicker                         Red Clicker

,----,   ,--------,   ,----,         ,----,   ,--------,   ,----,
|    | N |        | N |    |         |    | N |        | N |    |
|    | S |        | S |    |         |    | S |        | S |    |
'------------/\------------'         '------------/\------------'
            (  )                                 (  )
,------------\/------------,         ,------------\/------------,
|    | S |        | N |    |         |    | N |        | N |    |
|    | N |        | S |    |         |    | S |        | S |    |
'----'   '--------'   '----'         '----'   '--------'   '----'
       ^
       Đầu này sẽ luôn tách ra.

Thử nam châm trước khi bạn gắn nắp in lên. Nếu lỡ gắn nam châm bị ngược, bạn có thể dùng một dụng cụ nhỏ chọc vào phần nhọn của lỗ nam châm để nạy nam châm lên.

Tùy biến

• Có thể cân nhắc ironing hoặc thêm một pattern đặc biệt cho top layer của phần nắp. Thay đổi texture nhẹ có thể cho cảm giác thú vị hơn, hoặc ít nhất cũng đổi độ mịn khi sờ. Video gợi ý hay: https://www.youtube.com/watch?v=3hi2_9-YCbM&t=601s
• File .f3d được tham số hóa khá ổn, nên bạn có thể chỉnh kích thước các bộ phận của clicker, lỗ nam châm, v.v.
• Chỉnh tham số slop để điều chỉnh độ khít/lỏng khi các phần lắp với nhau.
