Card Game Keeper Reloaded (Parametric) – Hộp/giá giữ bộ bài tham số

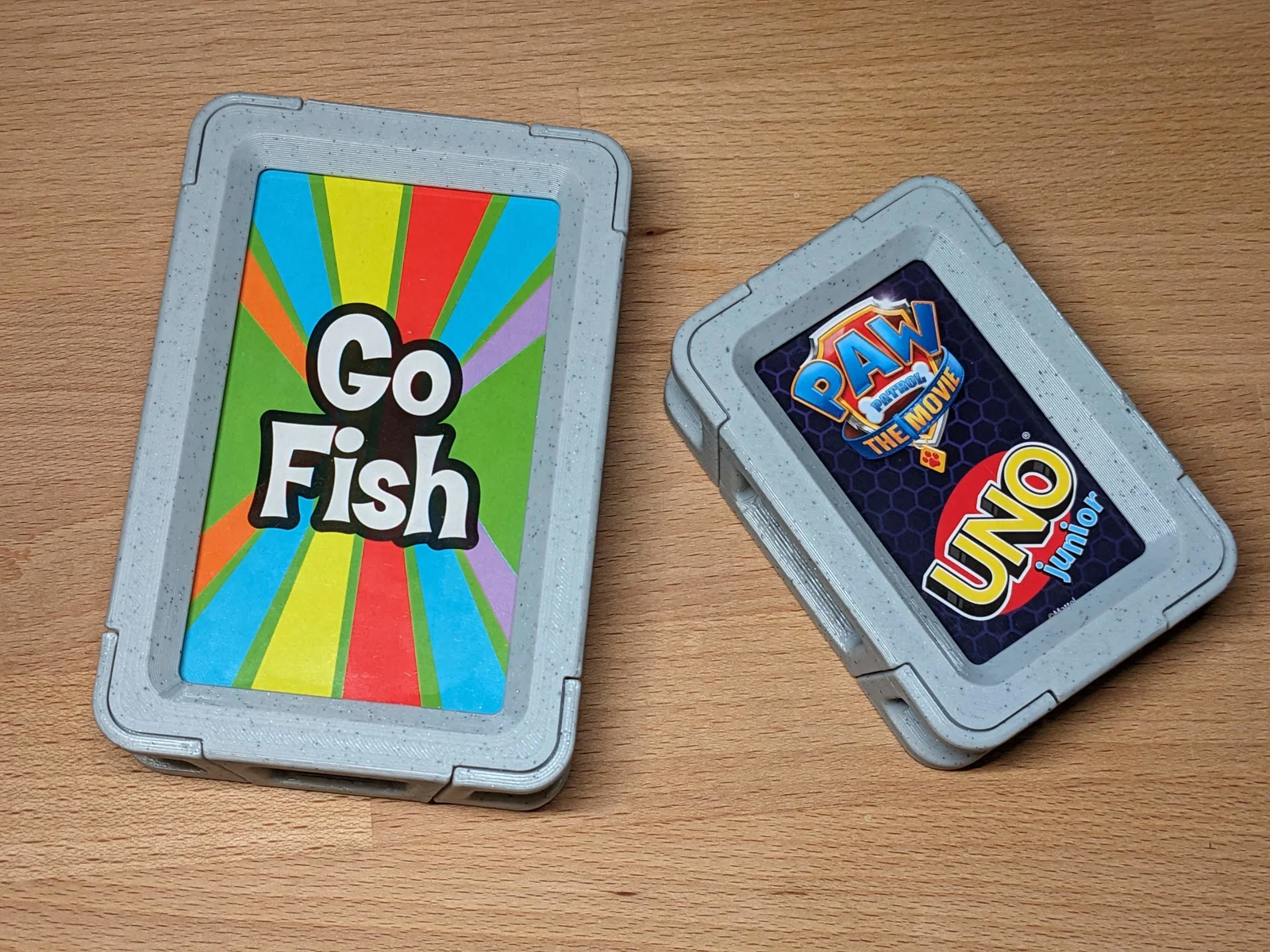

Mình rất thích mẫu của Chris, nhưng mình muốn nó parametric để có thể làm một cái cho bộ bài Go Fish khổ to mà mấy đứa nhỏ nhà mình đang có. Đi từ file STEP mà Chris cung cấp (cái này tốt hơn STL nhiều, cảm ơn Chris!) sang một model parametric không hề dễ như mình tưởng, nên mình chia sẻ lại để ai sau này cần tương tự thì có sẵn mà dùng.

Để tham khảo, bộ UNO Junior đi kèm có vẻ là kích thước UNO tiêu chuẩn nhưng chiều cao chỉ bằng một nửa so với mẫu của Chris. Nếu bạn không dùng được hoặc không muốn lằng nhằng với model parametric mà chỉ muốn mình xuất giúp một kích thước cụ thể, cứ để lại bình luận, mình sẽ cố gắng upload vào mục files sớm nhất.

Mình chọn OnShape vì dễ chia sẻ nhất và chỉnh sửa trực tiếp trên trình duyệt (ai cũng có), dù bạn sẽ cần tạo tài khoản OnShape miễn phí. Model parametric nằm ở đây. Nếu bạn dùng model parametric, vui lòng tải STL từ mục files. Nếu không thì mình sẽ bị tình trạng không có lượt tải dù mọi người vẫn dùng model.

Trước tiên, để thay đổi các tham số (parameters) bạn cần tạo một bản sao (copy) của document.

Các tham số chính bạn có thể muốn chỉnh là kích thước bộ bài (deck size) và độ hở (additional clearance). Chúng nằm trong tab “Configuration” ở góc dưới bên trái.

Nhấp đúp vào một giá trị rồi đổi số sẽ cập nhật giá trị mà model sử dụng. Có một số giá trị tối thiểu/tối đa; nếu vượt quá thì model có thể không generate đúng, nhưng nhìn chung sẽ ổn với các loại bài mà bạn cầm vừa trên tay. Cụ thể:

• deck_length + clearance_xy ≤ 52
• deck_width + clearance_xy ≤ 52

Để export model đã tùy chỉnh, bấm tab thứ hai

Sau đó chọn một hoặc cả hai chi tiết (bạn có thể split thành các object trong PrusaSlicer sau, nên mình thường export chung cả hai), nhấp chuột phải và chọn export.

Mình dùng các thiết lập export sau (chắc cũng là mặc định):

Chia sẻ sản phẩm bạn in ra nha, :)
