Dao “Safety” X-acto Knife (cán an toàn, gọn mang theo)

Vui lòng cực kỳ cẩn thận khi thao tác với lưỡi dao. Có nguy cơ bị thương đáng kể.
Mình chỉ cung cấp thiết kế. Việc sử dụng món đồ này và bất kỳ loại lưỡi dao nào là trách nhiệm của bạn. Mình không chịu trách nhiệm cho thiệt hại tài sản hoặc chấn thương cá nhân.

Link Vimeo - Video demo

Bối cảnh

Mình làm trong lab prototyping bao bì, nên gần như ngày nào cũng dùng X-acto knife. Trước giờ mình toàn dùng cán X-acto dạng “cây bút chì” (stock handle) và nhìn chung lúc đang dùng thì ổn. Nhưng có một vấn đề là nắp an toàn (safety cap) hay bị gãy hoặc bị thất lạc, cuối cùng bạn sẽ có một con dao với lưỡi razor bị lộ ra. Thêm một vấn đề nữa là cán dạng trụ tròn như bút chì hay bị lăn rớt khỏi bàn. Mình cũng thử vài mẫu do người khác thiết kế để thay thế cán stock, nhưng chưa thấy cái nào thật sự đã tay về ergonomics hoặc cố định lưỡi đủ chắc để mình tự tin là an toàn khi dùng.

Tình huống sử dụng

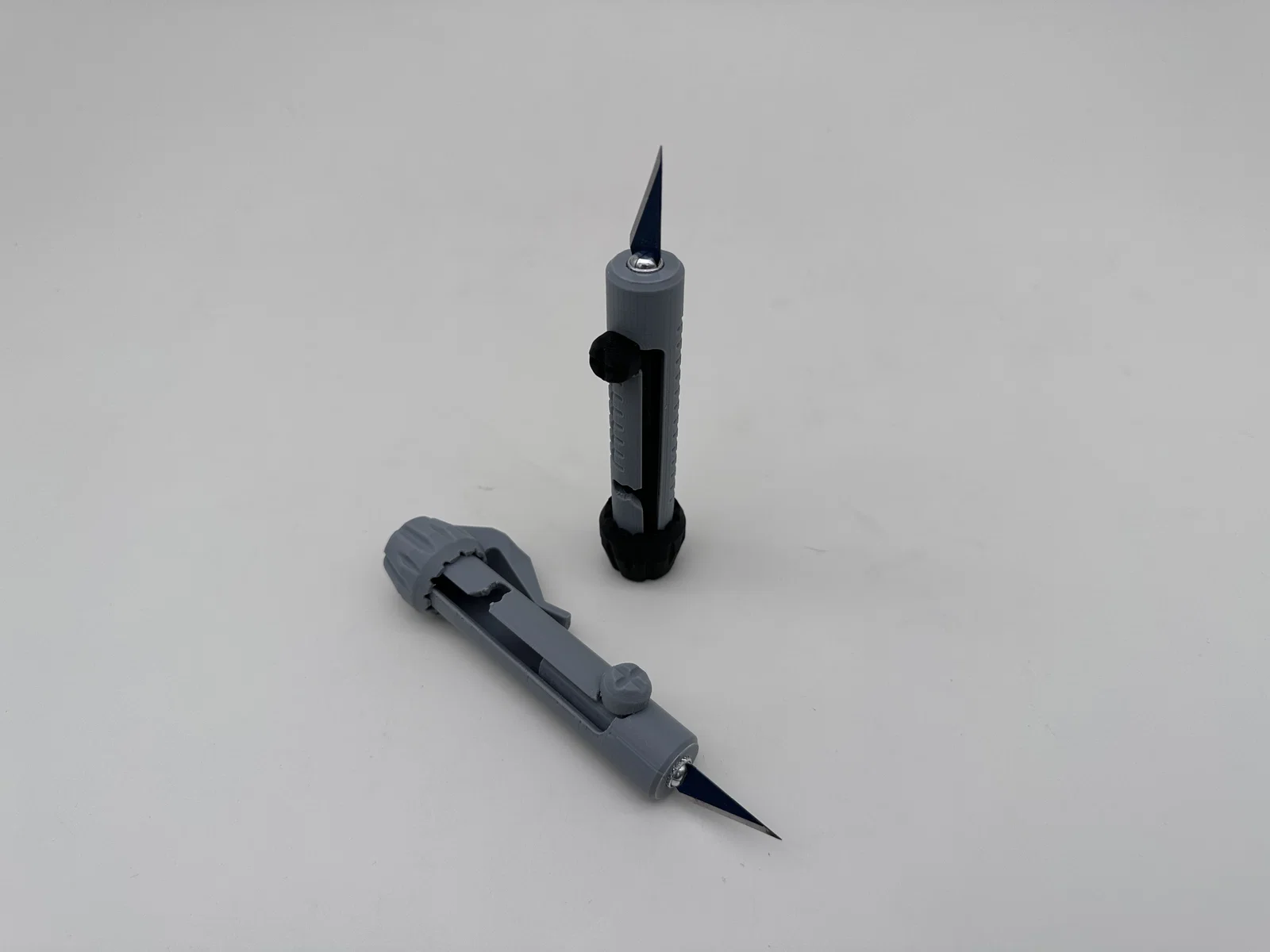

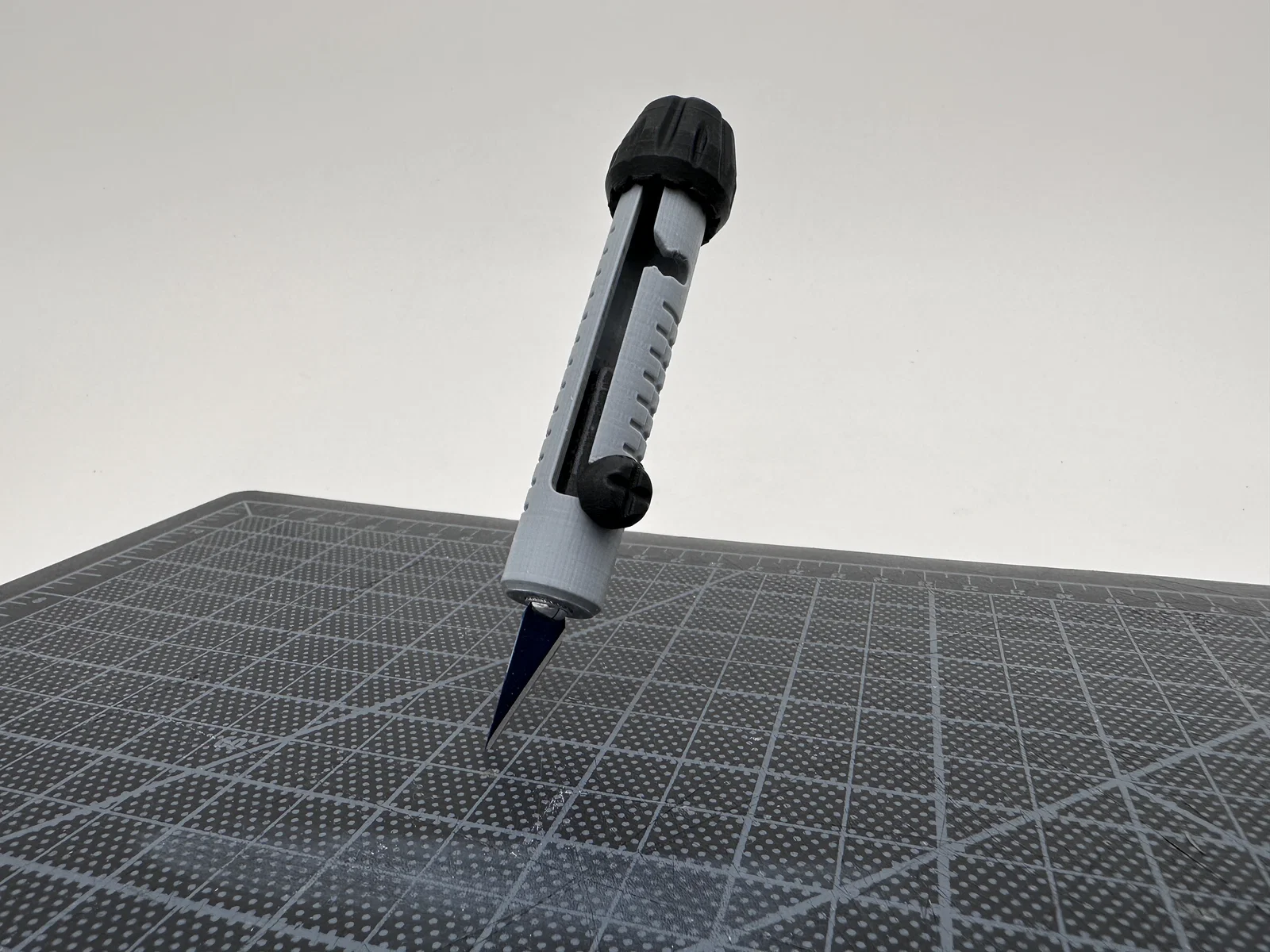

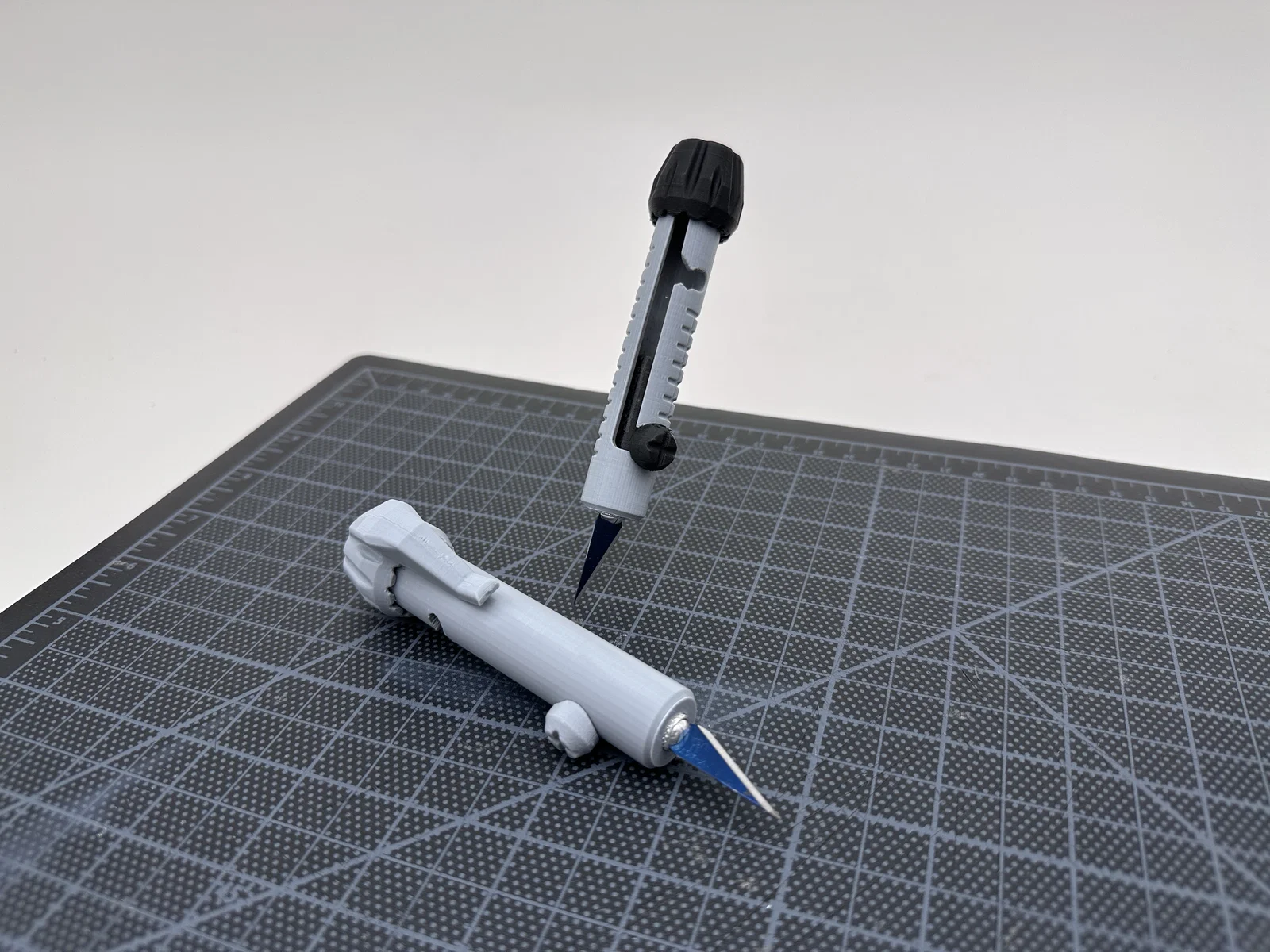

Bộ X-acto knife này cho phép “triển” lưỡi no. 11 khi cần, từ một cụm gọn gàng, cầm thoải mái, thao tác đơn giản, độ rơ lưỡi (blade play) tối thiểu, và nên an toàn để bỏ túi/quăng trong balo khi đang ở vị trí khóa*.

• *Các chi tiết in (printed components) PHẢI in đúng thì bộ mới hoạt động và an toàn khi cầm nắm.
• *Lắp ráp cuối cùng PHẢI có các chi tiết không in (non-printed components) liệt kê bên dưới thì bộ mới hoạt động và an toàn khi cầm nắm.

Linh kiện không in (Non-printed components)

Bộ này có một số linh kiện không in là bắt buộc để cụm hoạt động đúng như thiết kế.

1. Cơ cấu khóa lưỡi (Blade Lock Mechanism)

   • Mình có thử thiết kế phương án in 3D cho phần này, nhưng không làm ra được cái gì vừa khóa lưỡi đủ chắc mà vẫn giữ tổng thể gọn, cầm không bị cấn. Có thể sau này mình sẽ quay lại tối ưu tiếp, nhưng hiện tại thiết kế này dùng cơ cấu khóa lưỡi lấy từ cán X-acto stock.
   • Nếu bạn đã có sẵn cán X-acto thì chỉ cần lấy cơ cấu khóa đó dùng cho thiết kế này. Nếu chưa có, bạn có thể mua thứ cần thiết TẠI ĐÂY.
   •

2. Nam châm 6 x 3 mm

   • Nam châm là phần bắt buộc cho bộ này. Nam châm giúp thêm một lớp an toàn để dù blade carrier đang ở trạng thái mở khóa, nó vẫn được giữ trong cán. Cái này rất quan trọng nếu bạn muốn mang trong balo hay túi quần mà không “tự rạch” mình.
   • Nếu bạn chưa có sẵn loại nam châm này, có thể mua TẠI ĐÂY.

3. Lưỡi dao (Blades)

   • Mình đang dùng lưỡi X-acto no. 11 và tới giờ thấy ổn. Mình nghĩ cũng sẽ dùng được cho lưỡi hãng khác cùng loại hoặc lưỡi loại khác nhưng hình dáng tương tự. Bạn có thể mua loại lưỡi mình dùng TẠI ĐÂY.

In 3D (Printing)

Mình dùng PLA cho toàn bộ chi tiết in và thấy chạy ổn. Mình có thử ABS nhưng layer adhesion không đủ, phần ren (threaded portion) của thân cán bị gãy khi siết lực. Support tùy theo từng chi tiết, nhưng điểm chung cho cả 3 món là infill 25% với độ phân giải 0.2mm. Nếu bạn giống mình và chưa rành cách tùy biến supports cho nhiều chi tiết trong một lần in, mình khuyên nên in từng chi tiết riêng lẻ để đỡ phát sinh lỗi.

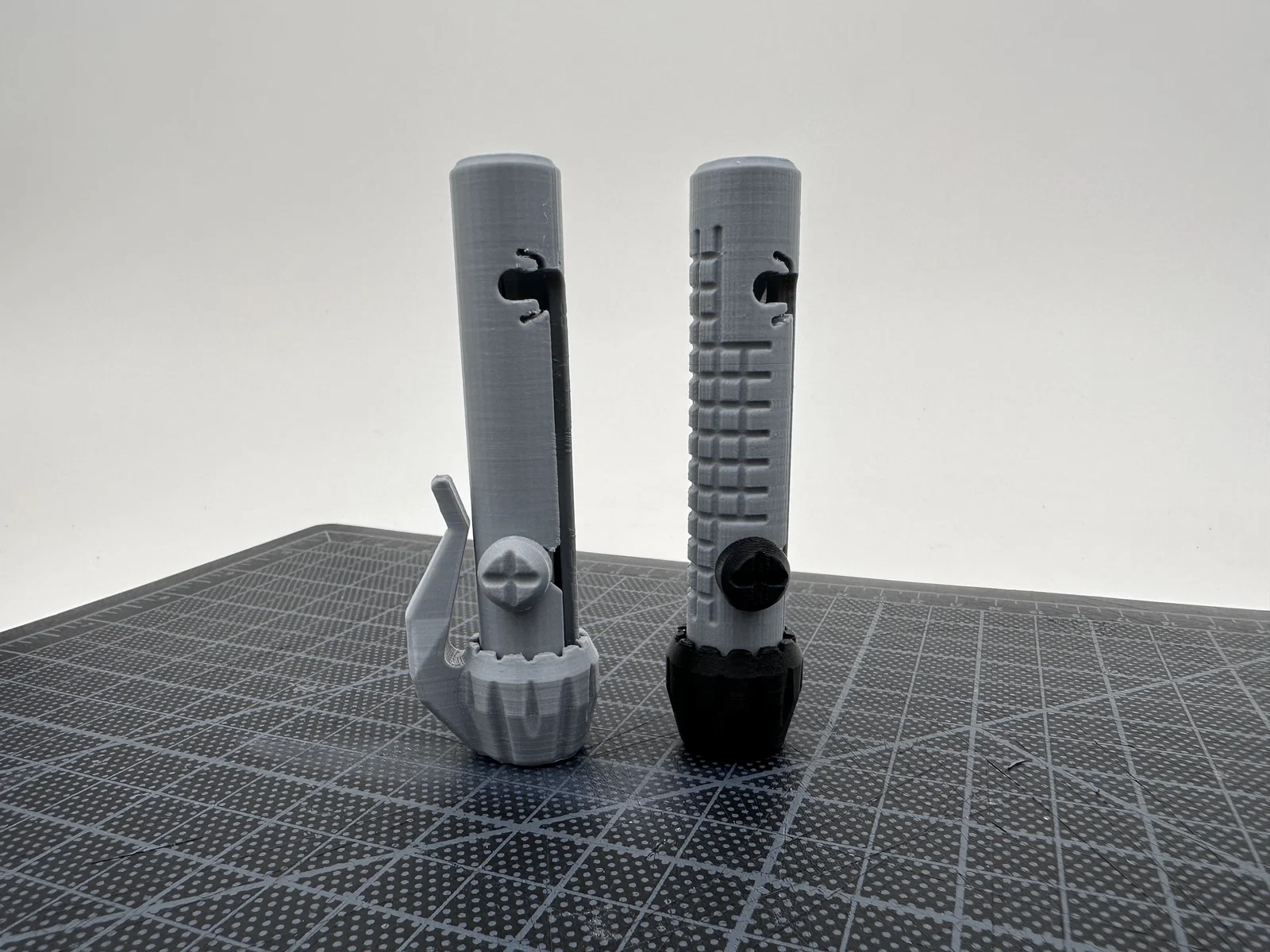

1. Thân cán X-acto (X-acto Handle Body)
   • In với phần ren hướng lên, và supports kiểu giống hình bên dưới. Phần ren thực ra không nhất thiết cần support, nhưng có thì cũng không sao; mình cũng chưa biết cách “bỏ” chúng hoàn toàn.
   •
2. Cụm giữ lưỡi (Blade Carrier)
   • In với phần ren hướng lên và thêm supports cho núm (knob).
   •
3. Nắp đuôi (End Cap)
   • In với phần ren hướng lên và tắt supports.

Hoàn thiện / Chà nhám (Finishing / Sanding)

Thiết kế này ưu tiên cố định lưỡi chắc và giảm tối đa blade play. Vì vậy sau khi vừa in xong, mọi thứ sẽ hơi khít và bạn sẽ cần chỉnh tay vài chỗ. Mình khuyên bạn ráp thử các chi tiết in với nhau khi CHƯA gắn lưỡi, test để tìm điểm bị cấn/khựng, chà nhám hoặc gọt nhẹ, rồi lặp lại tới khi cảm giác trơn tru vừa ý.

Vì các vân lớp in (layer lines) có thể cản trở cơ chế “đẩy/nhả” lưỡi, bạn nên chà mịn các layer lines trên chi tiết blade carrier cho tới khi tương đối trơn.

Bạn cũng nên dặm lại rãnh trượt (track) và cơ chế khóa của thân cán bằng dao hoặc giấy nhám để gỡ support bị kẹt và các phần overhang thừa.

Bạn nên dặm lại trục của núm (knob rod) trên blade carrier để loại bỏ các phần overhang thừa.

Lắp ráp (Assembly)

1. Lắp nam châm (Insert Magnets)
   • Lỗ gắn nam châm khá khít. Bạn có thể ấn bằng tay cho vào, nhưng mình thường dùng ê-tô/kẹp (vice / clamps) để ép vào. Một cách khác là hơ nam châm bằng bật lửa rồi ấn vào vị trí. Nhớ cẩn thận đặt đúng chiều để hai nam châm hút nhau.
2. Lưỡi, blade carrier, cơ cấu khóa lưỡi (Blade, Blade Carrier, Blade Lock Mechanism)
   • Cực kỳ cẩn thận, lắp lưỡi vào cơ cấu khóa lưỡi rồi vặn (screw) vào blade carrier cho tới khi bạn siết tay chặt nhất có thể.
3. Nắp đuôi (End Cap)
   • Gạt núm blade carrier về vị trí khóa rồi bắt đầu vặn nắp đuôi. Nếu bạn dùng nắp đuôi có kẹp (clip) thì cần trượt blade carrier lên theo rãnh để khi vặn nắp không bị cấn vào kẹp. Vui lòng cẩn thận. Trên nắp đuôi có các “lõm” (dimples) và trên thân cán có các “gờ/núm” (knobs) tương tác với nhau để chống tự tháo ren. Tiếp tục vặn cho tới khi cơ chế dimple/knob chặn lại không cho nắp xoay thêm. Bạn sẽ nghe tiếng “click”; khoảng 30 tiếng click là đủ.
4. Đẩy/nhả lưỡi (Dispensing the Blade)
   • Lỗ trên thân cán nơi lưỡi đi ra được thiết kế nhỏ hơn chút so với kích thước tổng của lưỡi để giảm blade play. Vì vậy lần đầu thử, lưỡi sẽ không ra đúng. Bạn cần trượt lưỡi lên gần miệng lỗ, quan sát xem mép lưỡi đang vướng ở vị trí nào, rồi dùng một con dao khác hoặc cái dũa (file) tạo một rãnh rất nhỏ để mép lưỡi đi qua.

Dùng lâu dài (Extended Use)

Mình đã test và dùng thiết kế này hằng ngày khoảng một tháng, vừa như một dụng cụ làm việc vừa như đồ fidget. Mọi thứ vẫn hoạt động tốt và chưa có gì gãy, nhưng độ “ăn” của cơ chế khóa giữa thân cán và blade carrier có giảm nhẹ theo thời gian. Sau khi dùng lâu, có thể cơ cấu khóa sẽ mòn tới mức không còn hoạt động đúng như thiết kế. Lúc đó mình khuyên bạn in lại các chi tiết và ráp một bộ mới.

Hy vọng bạn thấy thiết kế này hữu ích và dùng được cho các dự án thủ công của mình. Một lần nữa, vui lòng cực kỳ cẩn thận khi làm việc với dao. Mình đã cố làm an toàn nhất có thể, nhưng thực tế thì bất cứ thứ gì có cạnh sắc kiểu razor đều không thể gọi là “an toàn” tuyệt đối.
