HW Wall Track - Back & Forth Gravity Drop (Cơ cấu rơi đảo chiều cho track treo tường)

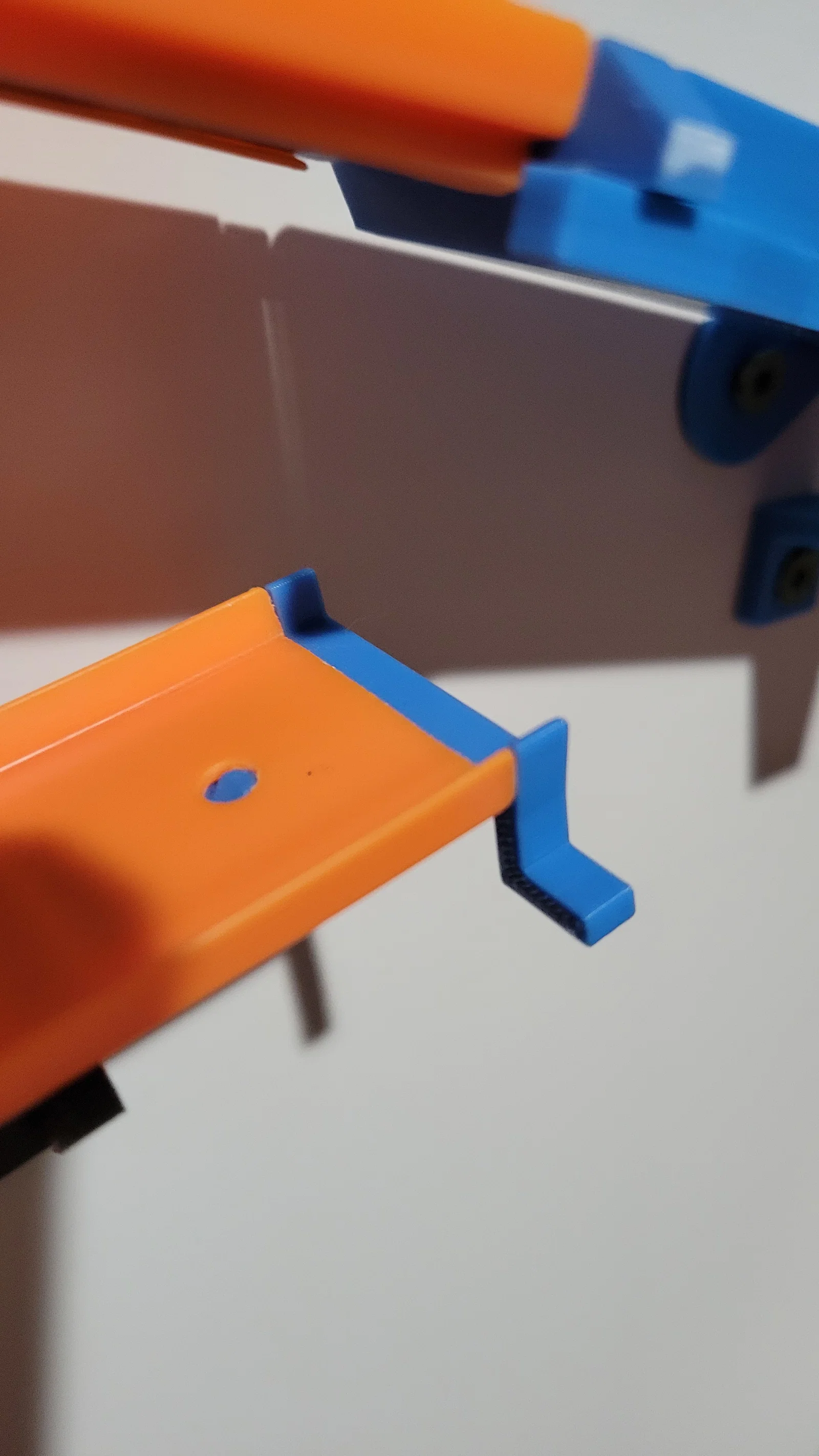

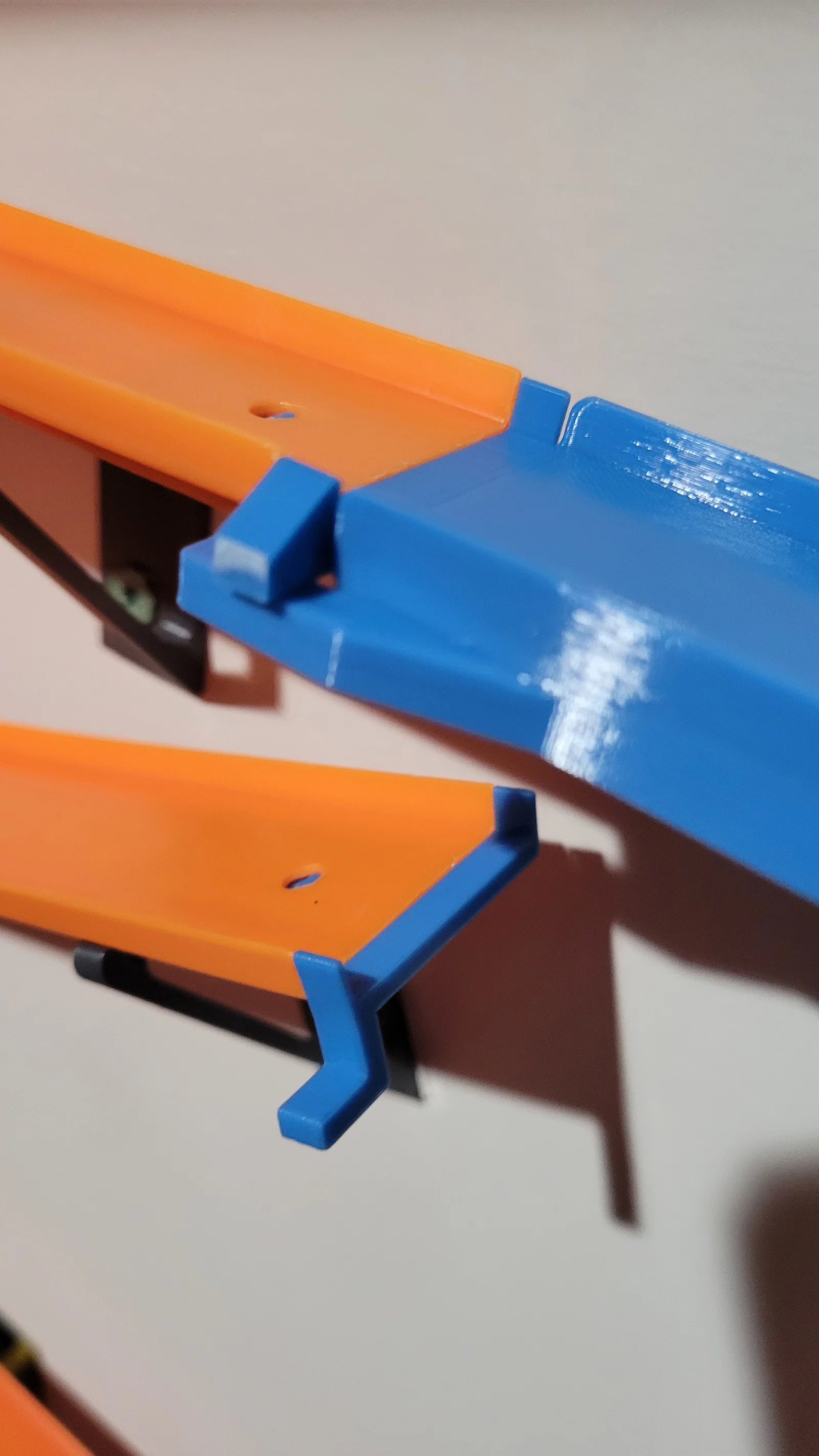

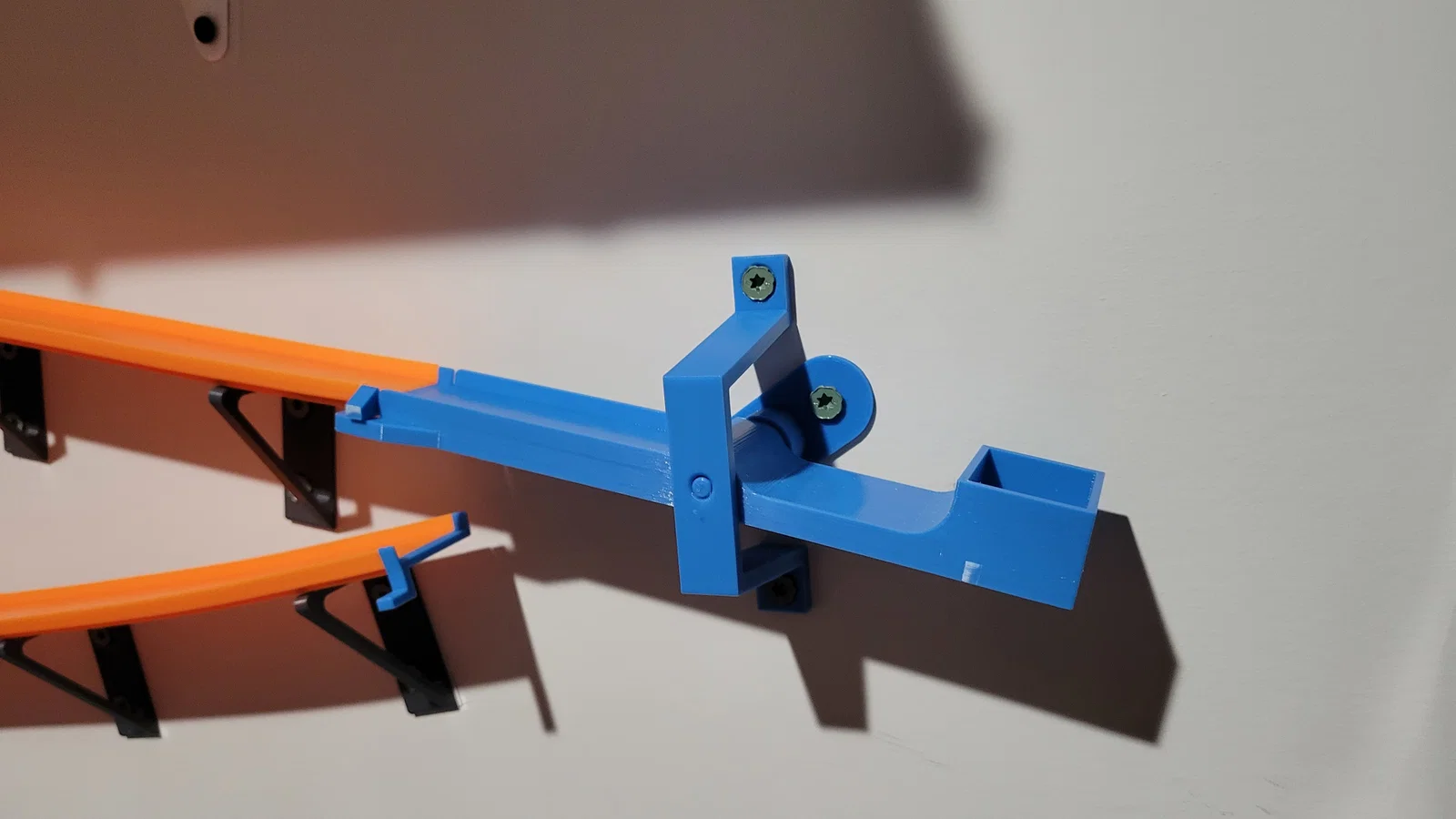

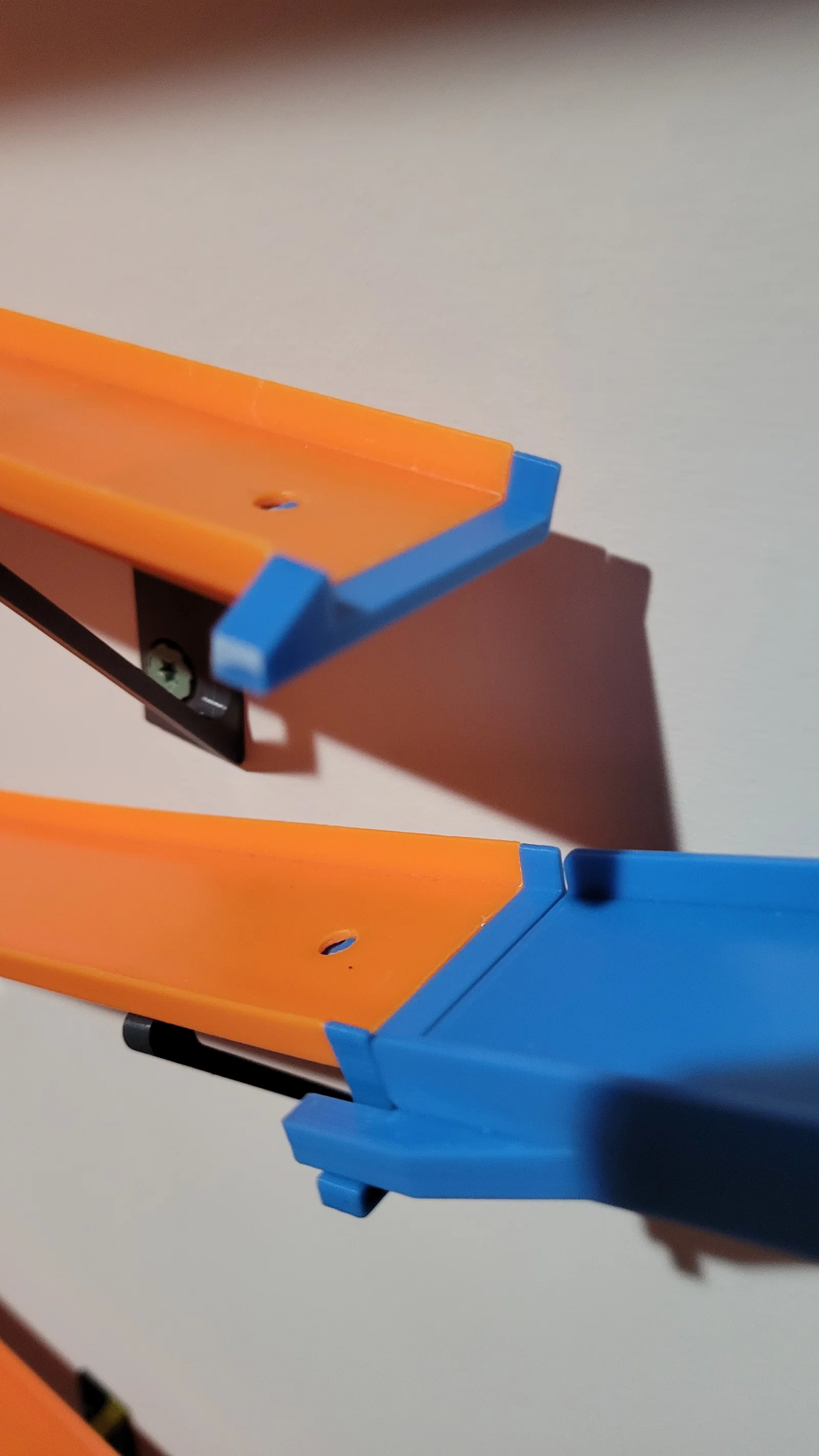

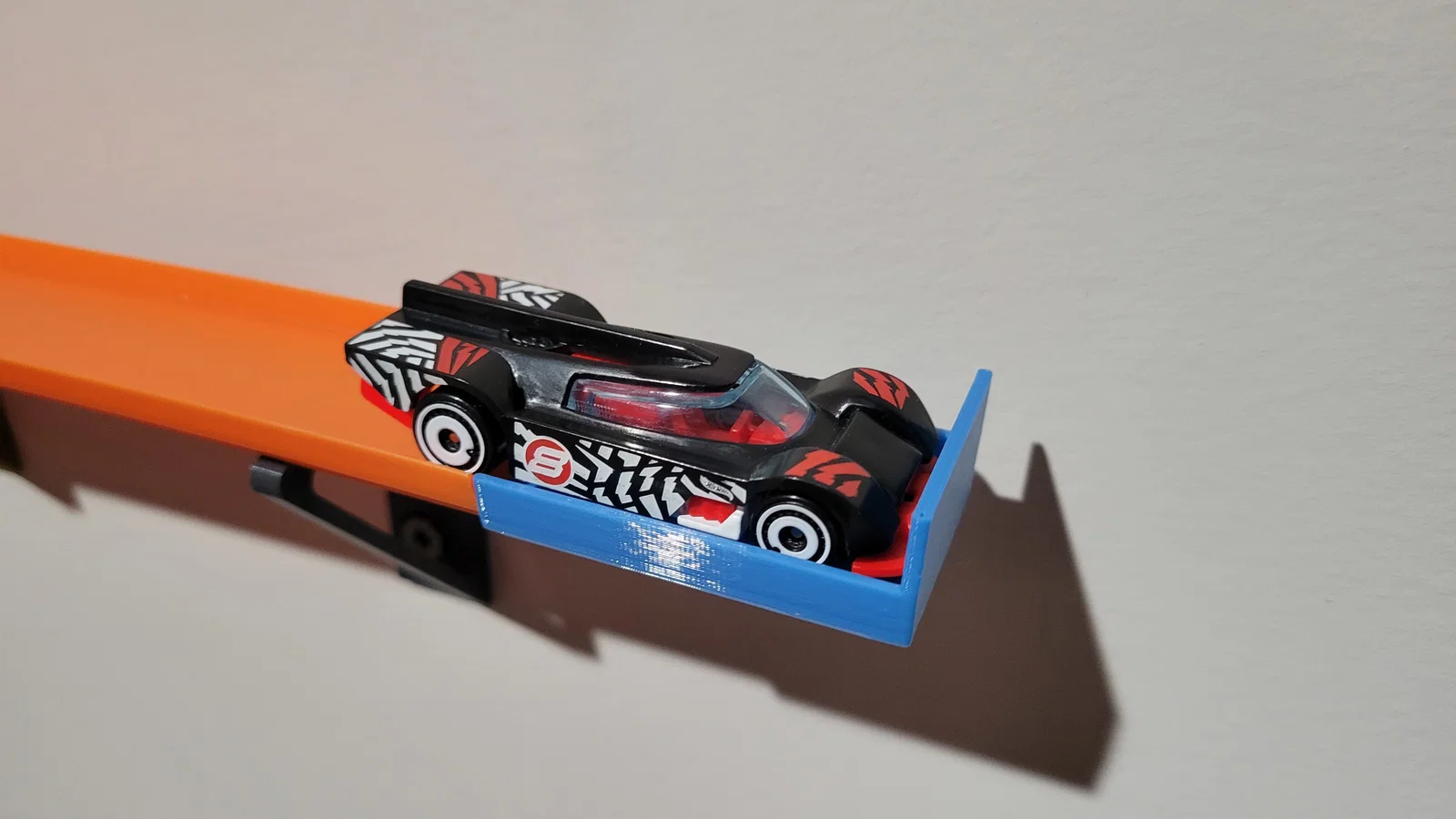

Mình làm cơ cấu này trong lúc dựng một đường track treo tường custom cho xe diecast Hot Wheels tỉ lệ 1/64. Nó cho phép một chiếc xe rơi xuống đường track bên dưới rồi tiếp tục chạy theo hướng ngược lại. File gồm cơ cấu chính (lever, pin và bracket) và các bump stop gắn vào từng đoạn track. Ngoài ra còn có một end stop để chặn xe ở điểm cuối. Tất cả chi tiết đều in được không cần supports ở hướng đặt mặc định.

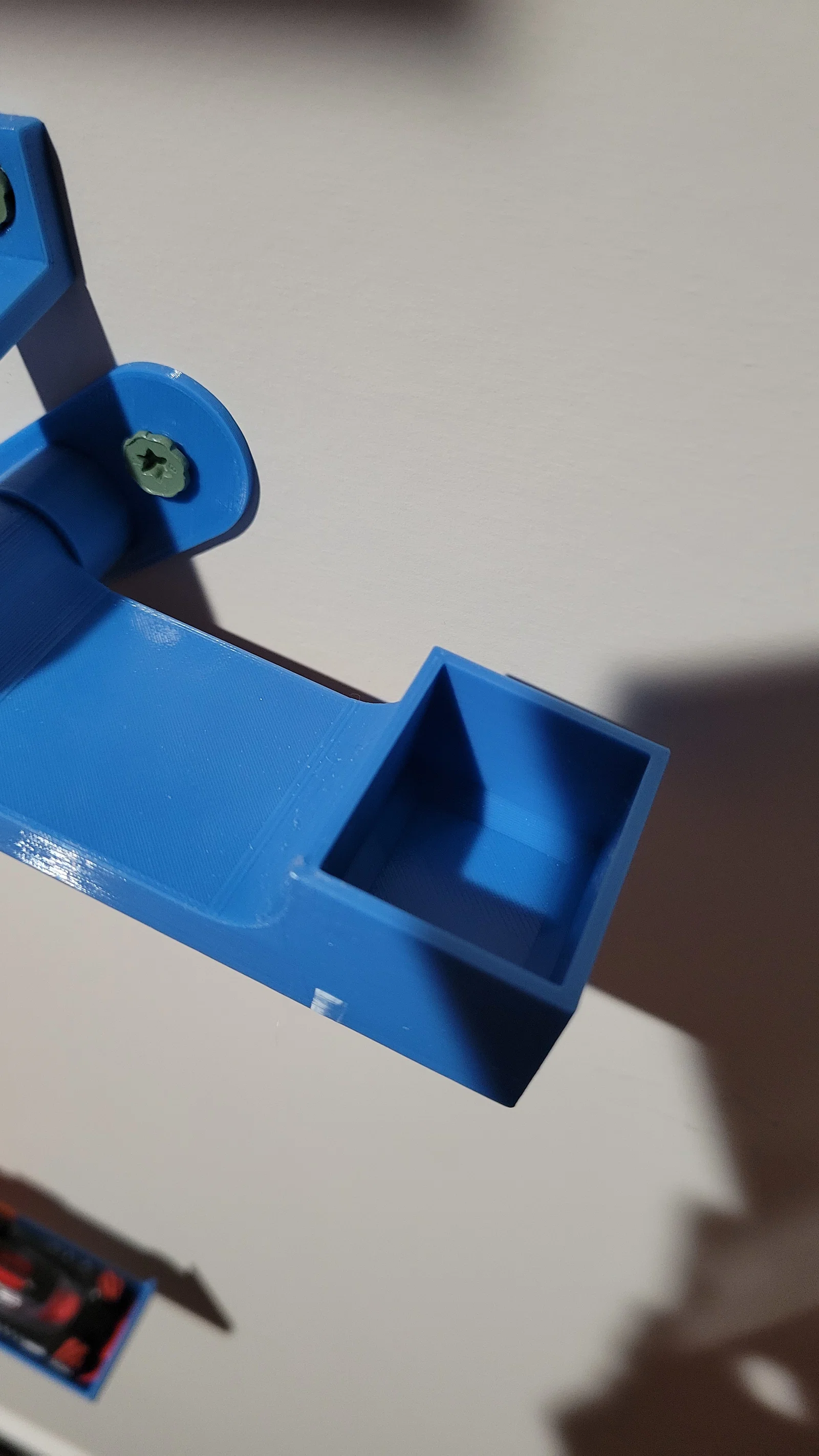

Phần lever dùng một đối trọng (counterweight) có thể chỉnh để nó tự về vị trí ban đầu và làm chậm quá trình rơi. Với mình, điểm tối ưu là bỏ thêm khoảng 15–20 gram vào cái “bucket” nhỏ. Lắp ráp nhìn chung khá đơn giản. Nhớ đảm bảo lever quay trơn trên pin. Mình phải chà nhám/dũa nhẹ để bỏ đường seam trên pin và phần bị xệ nhẹ do bridging ở lỗ của lever.

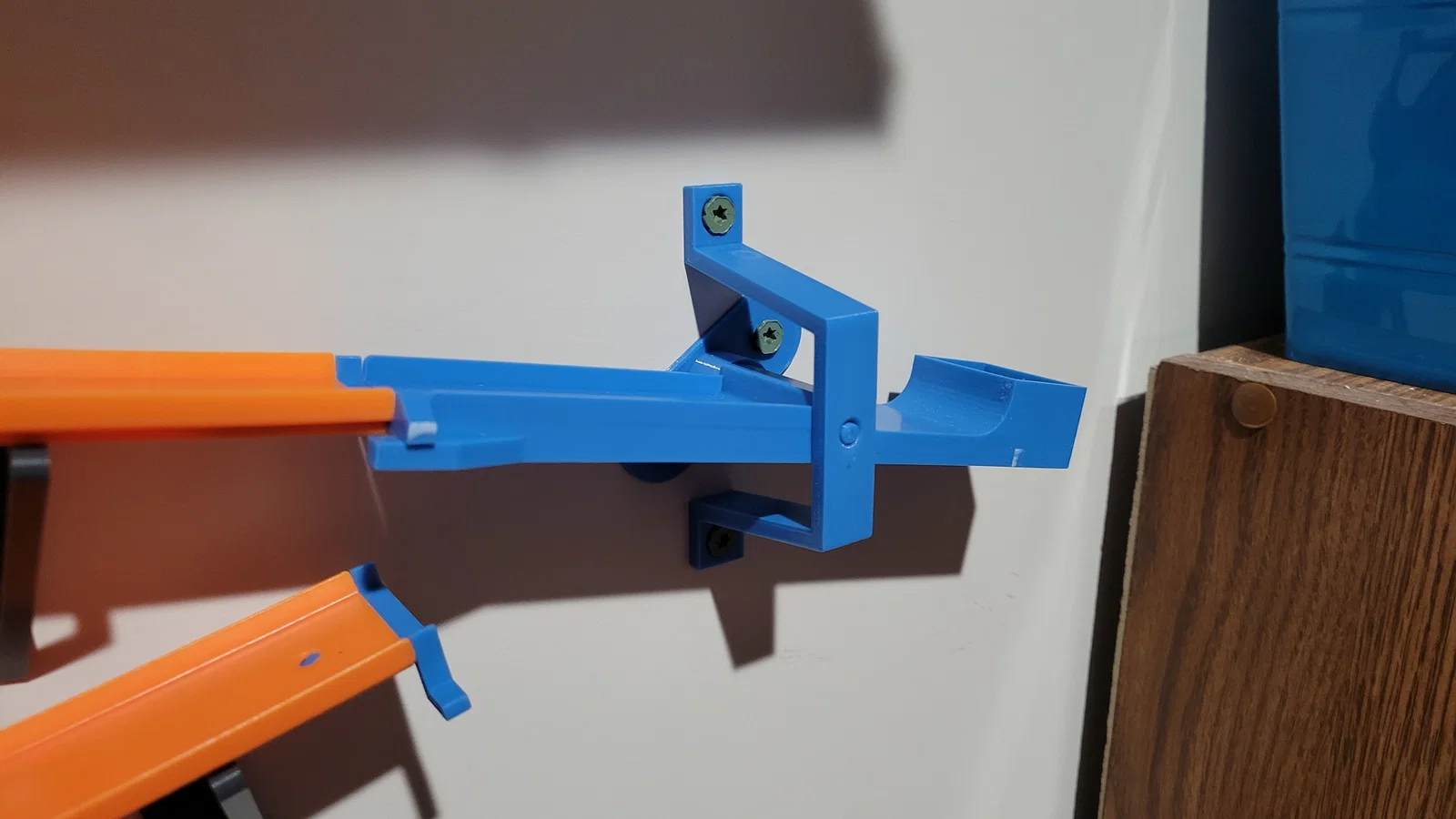

Khoảng cách offset khỏi tường cho lever này đồng nhất với mount đi kèm dành cho các đoạn Hot Wheels track. Mount và cơ cấu này được thiết kế theo khoảng cách từ tường tới tâm track là 33mm. Với chiều chạy ngược ở ví dụ minh hoạ, không cần mirror các chi tiết. Khoảng hở giữa tường và track vẫn đủ để cơ cấu hoạt động đúng. Bạn cứ tuỳ chỉnh thêm theo nhu cầu thực tế nha.
