Cửa trượt ẩn cho Lack Enclosure v2 (Pocket Doors for Lack Enclosure v2)

Bộ chi tiết để làm cửa trước của Lack Enclosure v2 trượt ngược vào bên trong enclosure khi mở hết cỡ. Vì với một số loại filament như PLA thì tốt nhất nên để cửa mở, nên mình muốn cửa không bị mở văng ra ngoài gây vướng và/hoặc dễ bị va quẹt làm hư.

Bộ này thay thế toàn bộ 4 góc trước, 2 miếng giữa bên hông phía trên và tất cả các chi tiết cửa/bản lề của Lack Enclosure v2.

Thiết kế dành riêng cho loại cửa full height, nhưng nếu bạn đang dùng cửa plexi ngắn hơn thì chắc chỉ cần kéo dài top rails để che phần hở phía trên là được.

Bạn cần 1 cái cho mỗi loại hinge và 2 cái cho mỗi loại rail (hai rail là bản mirror của nhau).

Mình có thêm lỗ để bắt vít đầu côn (countersunk) vào rails nếu cần, tuy nhiên mình thấy dung sai bản in của mình khít quá nên không cần. Tùy máy bạn canh chỉnh ra sao và độ chính xác của tấm plexi (YMMV). Cá nhân mình thấy khoan lỗ trên plexi có thể làm plexi bị nứt, nên nếu đến mức đó thì dán keo có khi lại là lựa chọn ổn hơn.

Rails cũng có lỗ để gắn lại nam châm (magnets) nguyên bản trong phần tay nắm.

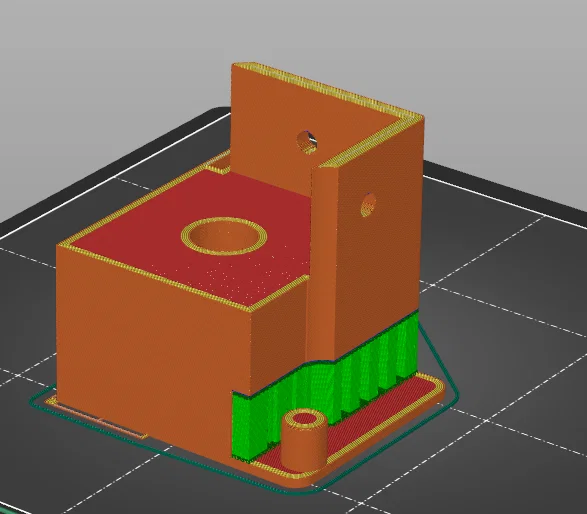

Mình có kèm hình minh họa cách dùng snug supports cho phần track với PrusaSlicer 2.4. Làm dễ nhất bằng paint-on ở chế độ Smart fill.

Quan trọng là phải có tổng cộng 12 lớp top và bottom layers cho các miếng corner để đảm bảo phần bên dưới chốt bản lề (hinge peg) đặc hoàn toàn. Nếu vùng đó là infill thì sẽ thành điểm yếu rõ rệt.

Mình in các góc bằng PC Blend, trong ảnh bạn có thể thấy góc bị cong vênh lên chút nhưng không ảnh hưởng đến độ chắc của enclosure. ABS hoặc PETG cũng ổn. (Sau đó mình có in lại vài món bằng 3dFuel Pro PLA và dùng rất tốt.)

Dung sai để cửa tự đu đưa đóng lại và đóng sát vào nhau được mình làm cố tình rất khít để giảm khe hở lọt gió. Nếu bạn thấy plexi bị cạ vào các miếng corner lúc đóng cửa, có thể cần chà nhám nhẹ cạnh plexi một chút để vát cạnh (bevel).

Xem thêm bộ mình thiết kế để ôm sát Pocket Doors, giúp có thêm không gian phía sau enclosure.

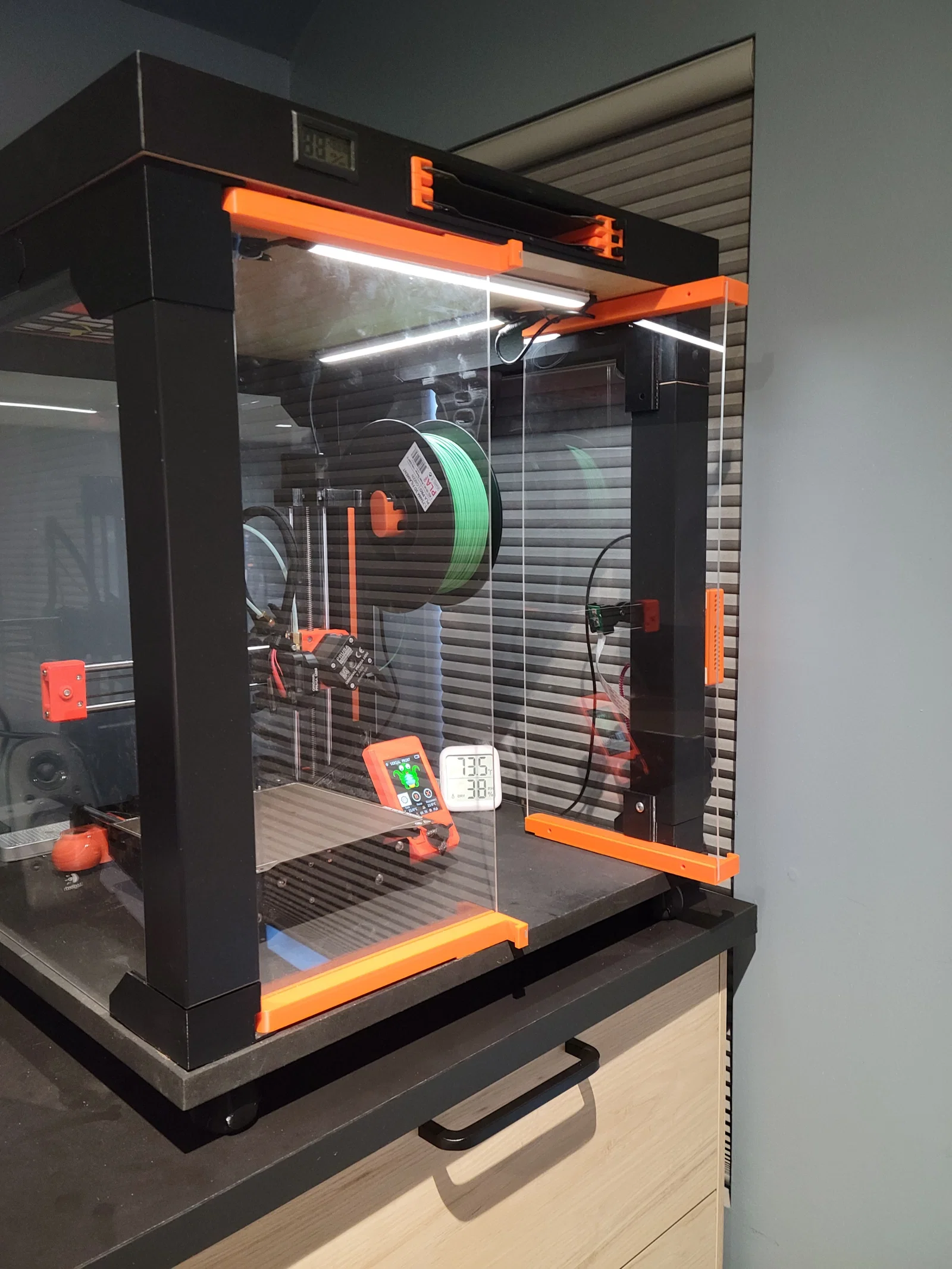

Video/ảnh hoạt động thực tế

Changelog

2022-08-22: Thêm lựa chọn miếng top với chiều cao thay thế +50mm và +80mm. Các miếng này chỉ thay 4 góc trên và cần tấm plexiglass có kích thước mới tương ứng. Mình biết việc kéo dài góc dưới thay vì góc trên có thể ổn định hơn, nhưng mục tiêu là có thể thay trên các bộ đã lắp sẵn với việc tháo rời ít nhất. (80mm chưa test, nhưng mình dùng cùng phương pháp như bản 50mm đã test nên chắc ổn, trừ khi mình bỏ sót chi tiết nào đó.)

2022-02-10: Version 2 đã được in và test. Cập nhật Top Left Hinge để sửa lỗi đường seam kỳ lạ. Version 2 giờ là bộ file mặc định, còn bộ cũ nằm trong thư mục Legacy. Nếu bạn in bằng Prusa Mini thì phải dùng Legacy vì các góc trên mới cần khổ bàn in >180mm. Miếng Top Right Hinge - Notched (có khía) có một phần khoét nhẹ phía trên để miếng lid aligner làm việc mà không đẩy bung khung trên ra quá nhiều. Cái này nhằm sửa một lỗi thiết kế của chính Lack Enclosure, nên có thể hữu ích cho ai đã lắp xong rồi và đang thay sang pocket doors. Nếu bạn chưa lắp, có lẽ chỉnh lại vị trí miếng lid aligner sẽ hợp lý hơn là tin theo thiết kế nguyên bản. Lưu ý: Nếu bạn cập nhật từ bản legacy của mình, việc in lại 2 bản lề dưới là tùy chọn. Mình chỉ chỉnh rất nhẹ, mục tiêu chính không bắt buộc phải thay.

2022-01-23: Thêm file cho thư mục Version 2.0. Mình CHƯA in để test, và chắc cũng chưa test trong thời gian gần, nên bạn tự cân nhắc rủi ro khi dùng. Do kích thước cần thiết của các góc trên, bản này không in được trên Mini. Bản này thay đổi độ sâu của “pocket” để cửa có thể trượt vào gần như hết cỡ. Vì vậy phải thay miếng top middle nguyên bản mỗi bên, do cần làm ngắn lại để chừa chỗ cho track cửa. Khi chỉnh phần đó, mình cũng sửa lỗi quá khổ 5mm của miếng nguyên bản để giảm khe hở quanh plexi ở phía trên mỗi bên. Có vài chỉnh nhỏ như bo khoét cong tốt hơn ở mép ngoài của plexi để khi cửa đu đưa có khoảng hở tốt hơn, và có thể giúp cửa “vào nếp” hơn khi mở/đóng hết. Ý định là tạo một chỗ lõm nhỏ bên trong rails để khi kéo hết thì cửa tự “lọt” vào vị trí trên chốt, nhưng chốt bị chamfer nhiều quá nên không giúp được mấy; có thể vẫn không hiệu quả vì phần lõm chỉ sâu khoảng 1mm. Nếu bạn thử bản này, làm ơn cho mình biết nếu có vấn đề gì, mình sẽ xem cập nhật lại.

PS: Một số bạn nói khi đóng cửa thì có khe hở giữa 2 cánh. Lưu ý là bản lề được thiết kế để canh cửa y như thiết kế nguyên bản của enclosure. Tuy nhiên bản enclosure gốc có nhiều vấn đề dung sai, và mình thấy trên bộ mình lắp thì miếng tam giác trên nắp (để canh nắp khi đóng) đặt không chuẩn. Nó thực tế làm bung khung trên ra khi đóng nắp, nên mình bị hở 4–5mm ở phía trên trong khi khe dưới gần 1mm. Nếu bạn chưa lắp, hãy chỉnh vị trí miếng đó để sửa. Nếu bạn đã lắp rồi, có thể gọt bớt một ít ở cạnh miếng đó để khắc phục.
