Prusa MMU2S với Original Prusa Enclosure (bộ mod gắn MMU ra ngoài)

TƯƠNG THÍCH VỚI MMU2 và MMU2S

Giới thiệu

Mẫu gồm 4 chi tiết này dùng để kết nối MMU2S của Prusa với Original Prusa Enclosure.

Dù máy in Prusa có MMU2S vẫn dùng được với Original Enclosure, nhưng hoàn toàn có thể tối ưu thêm.

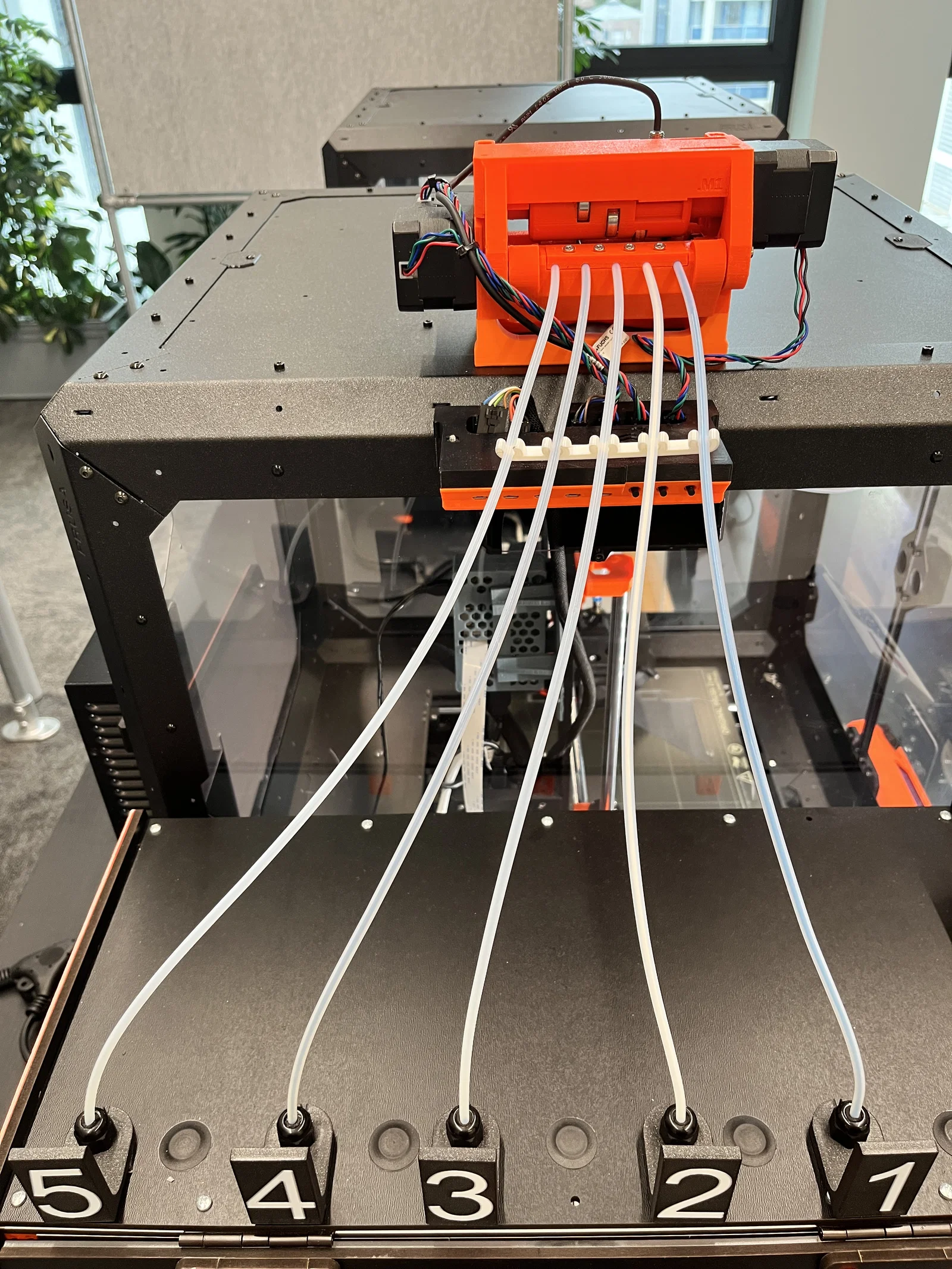

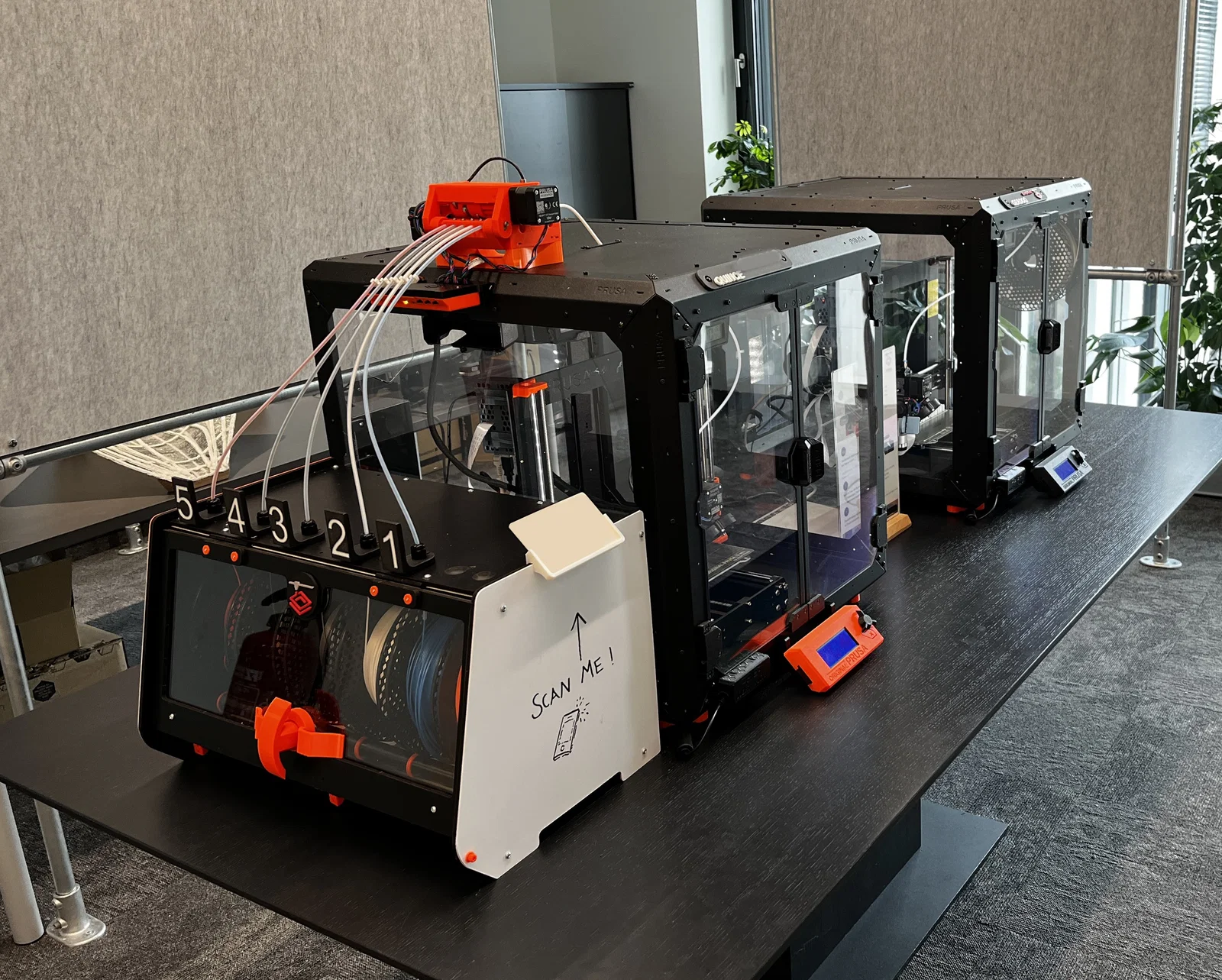

Thay vì đặt MMU2S của Prusa trên nóc máy in, thiết kế này đưa MMU2S ra bên ngoài Enclosure.
Nhờ vị trí này, bạn sẽ có vài lợi ích khá “đáng tiền”.

1. Bảo trì MMU2S mà không cần mở Enclosure
2. Nhiều không gian chiều cao hơn bên trong Enclosure (hữu ích nếu có lắp hệ thống dập lửa)
3. Dễ kết nối hơn với hộp filament
4. Dễ bấm/nút thao tác trên MMU2S hơn
5. Chỉ cần 1 ống Bowden đi vào Original Prusa Enclosure thay vì 5

Các phần cần có:

Cần in đủ cả 4 món để lắp mod này thành công.

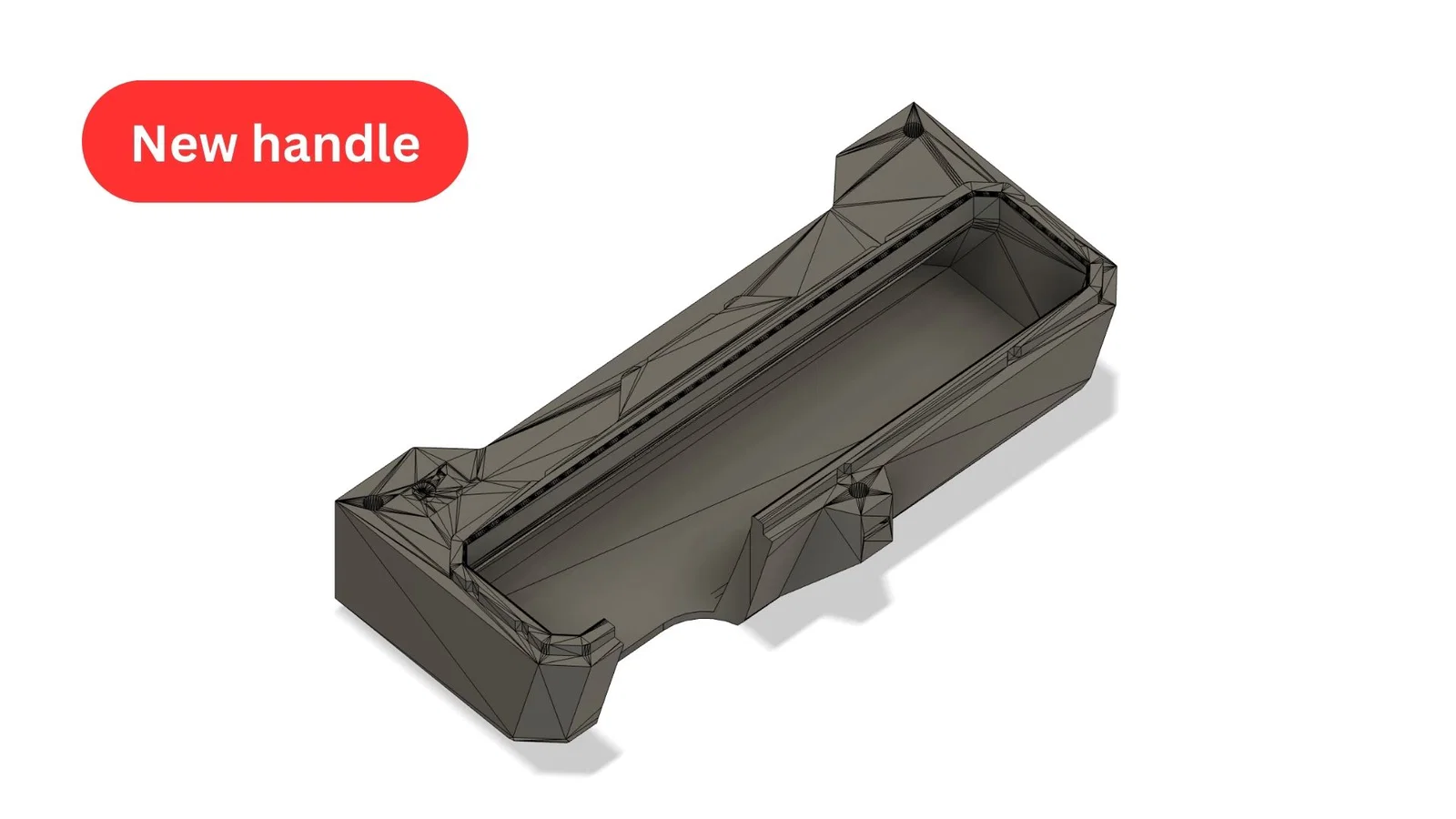

1. Tay cầm mới cho Original Prusa Enclosure có lỗ đi dây (cable passthrough)

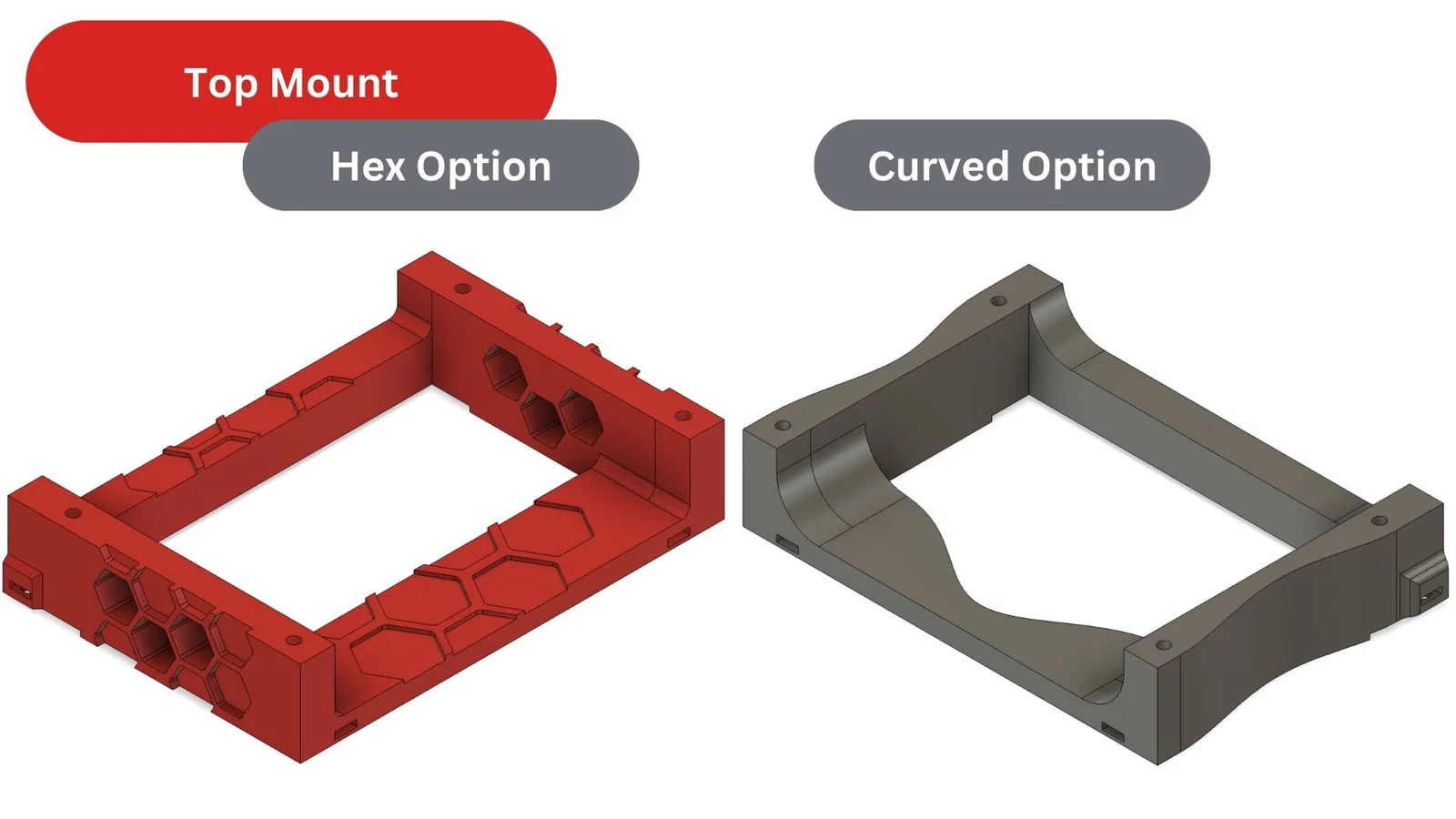

2. Đế để gắn MMU2S ở phía trên

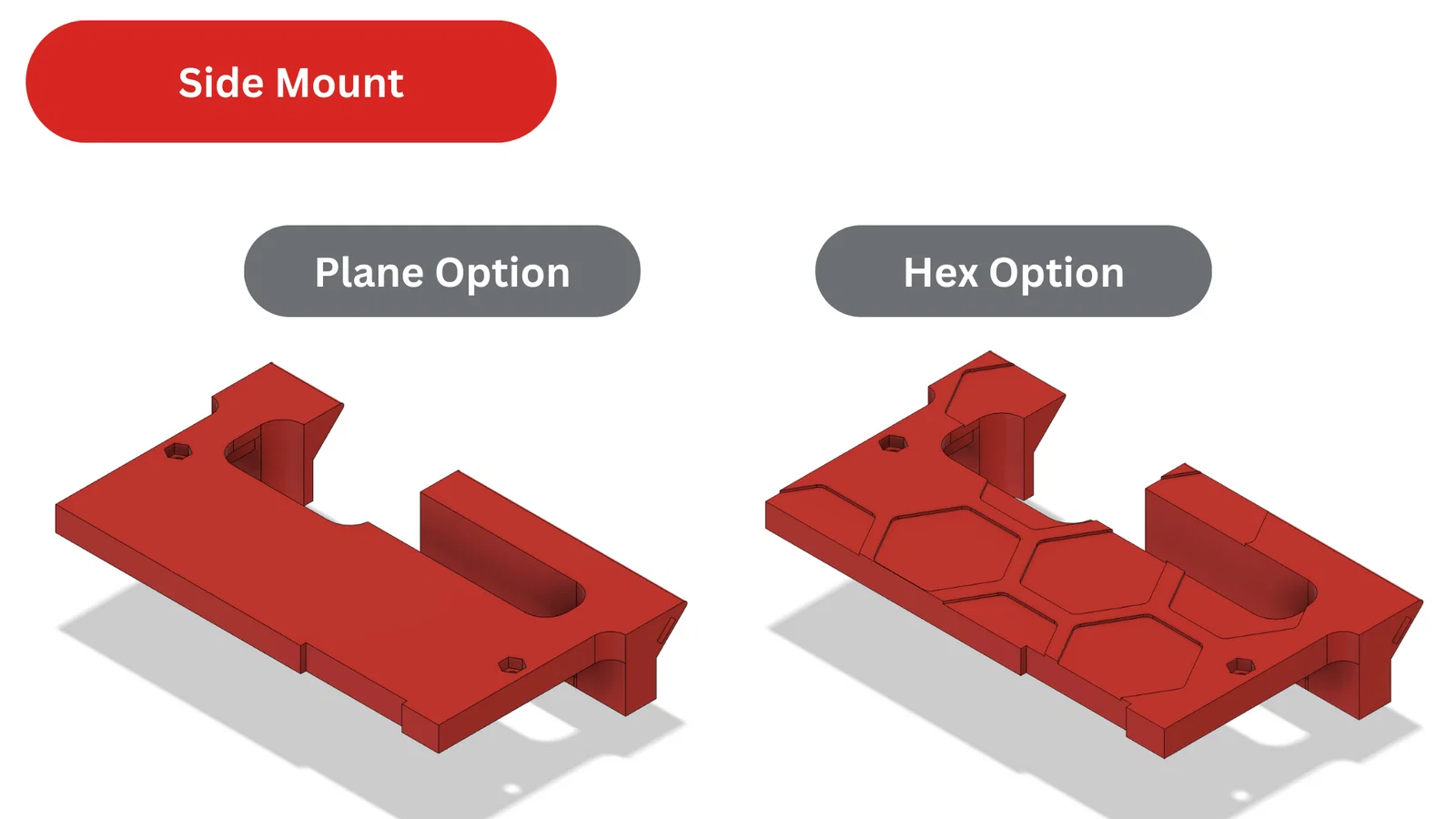

3. Giá gắn board MMU2S ở bên hông

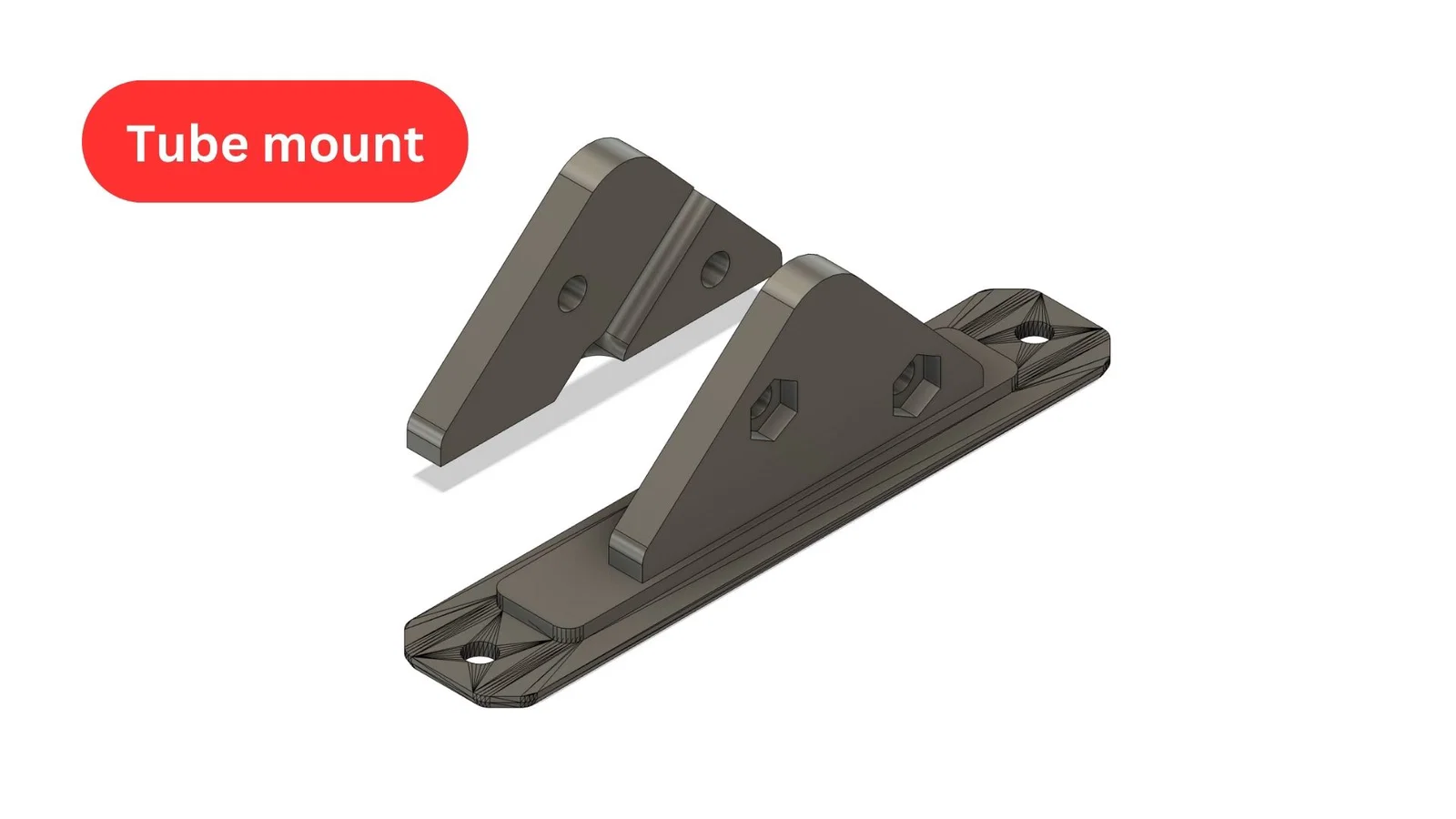

4. Bộ pass-through cho ống Bowden (gồm 2 chi tiết in)

Ngoài các phần in, bạn còn cần một số phần cứng (hardware). Tất cả các món này thường có sẵn như phụ tùng (spare parts) nếu bạn đã mua Enclosure, MMU2S và máy in Prusa.
Nếu không có sẵn thì bạn có thể mua online. Link nằm ngay sau danh sách.

1. 2x Nylon Rivet 3,1x4,5 PrusaShop
2. 2x Magnet 20x6x2 PrusaShop
3. 4x M3nS (Square nut) PrusaShop
4. 5x M3x12 black PrusaShop
5. 5x M3n black Prusa Shop
6. 2x M3x8 black Prusa Shop

Quy trình lắp đặt:

Khi đã có đủ đồ, bạn có thể bắt đầu lắp đặt.

1

Nếu chưa tháo thì tháo MMU2S ra khỏi máy in. Rút các dây cáp nối từ máy in sang MMU2S.

2

Tách MMU2S thành 2 phần chính (board và phần cơ). Board nên để nguyên trong phần nhựa in sẵn của nó vì vẫn sẽ cần dùng. Sau đó tháo luôn cái ngàm/giá của MMU2S đang dùng để bắt vào khung máy in. Mấy món này không cần nữa và có thể cất đi :)

3

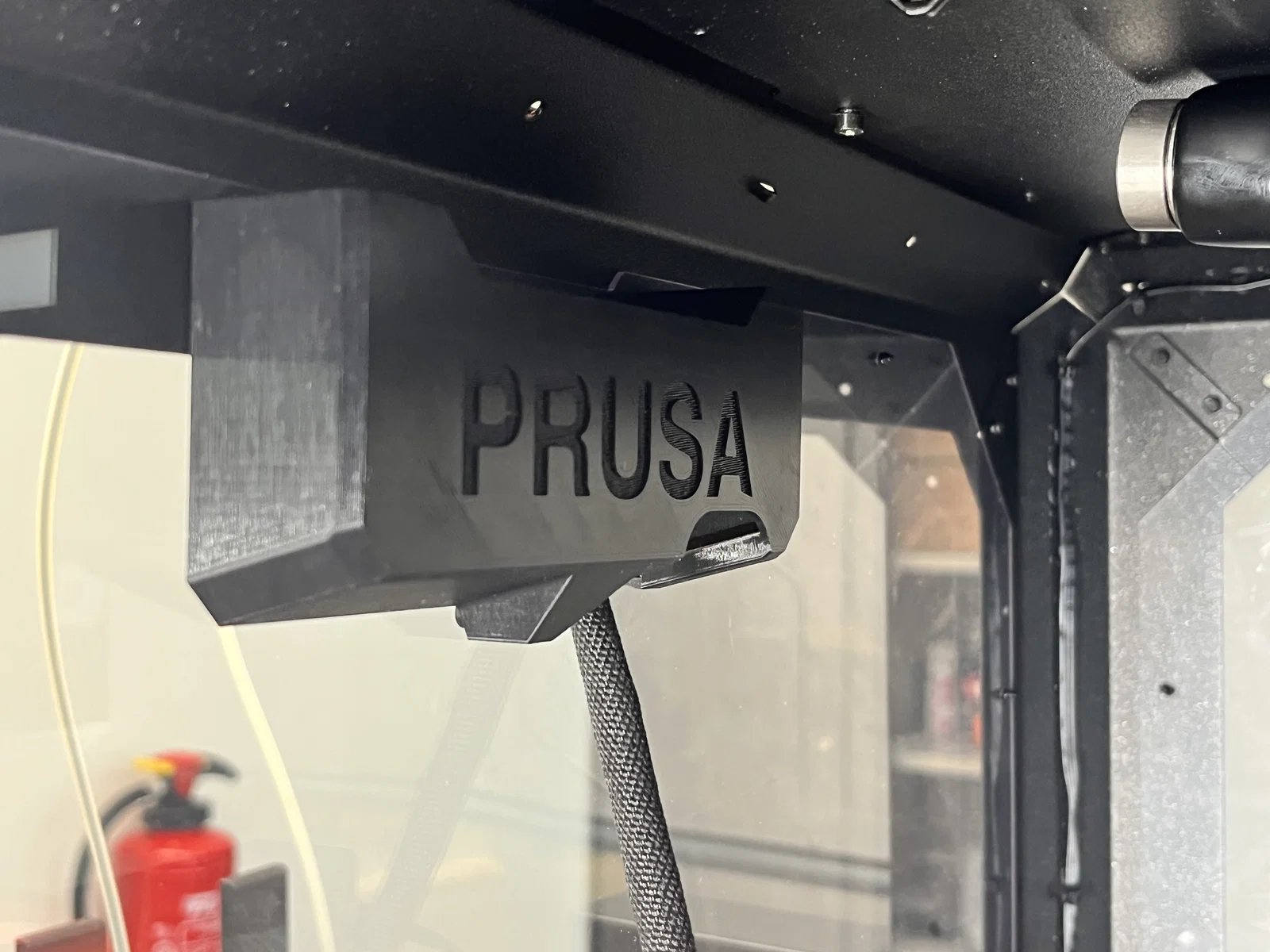

Giờ bắt đầu chuẩn bị Enclosure. Nếu trước đó đã lắp tay cầm, tháo tay cầm cũ bằng cách vặn ra 2 con ốc đang giữ vào Enclosure.

Chuyển phần hardware cũ sang tay cầm mới hoặc dùng hardware mới.

Gắn tay cầm mới ở bên trái máy in. Do chiều dài dây cáp MMU2S, bạn chỉ có thể gắn ở phía bên trái của Enclosure. Nếu bạn muốn gắn bên phải thì cần dây dài hơn. Các chi tiết in không cần chỉnh sửa.

4

Tiếp theo, tháo nắp/plug phía trên của Enclosure. Nylon rivet tháo khá dễ bằng kìm. Kẹp vào giữa đầu rivet và phần nhựa, rồi bẩy lên. Rivet có thể dùng lại nếu không bị hư.

5

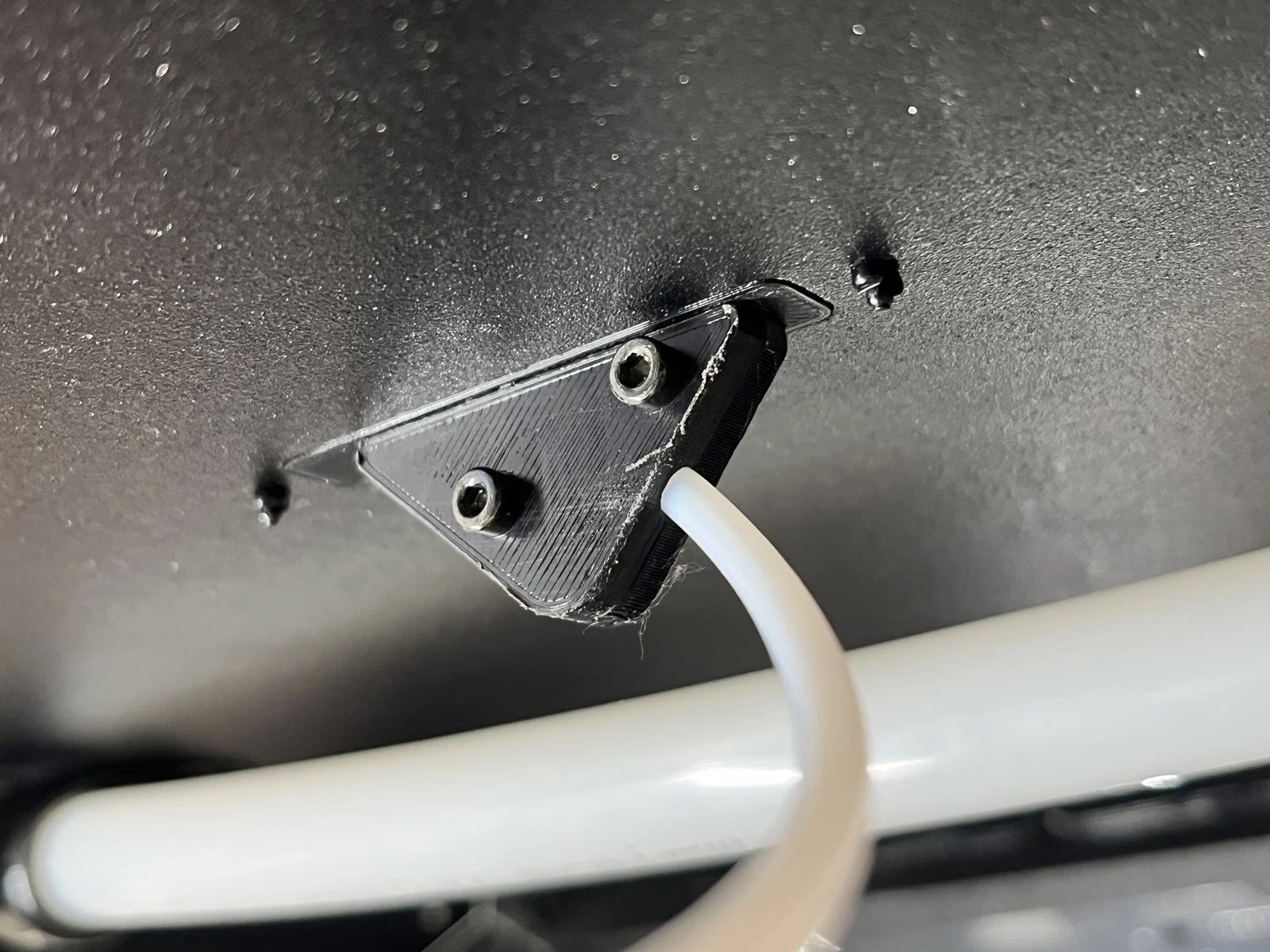

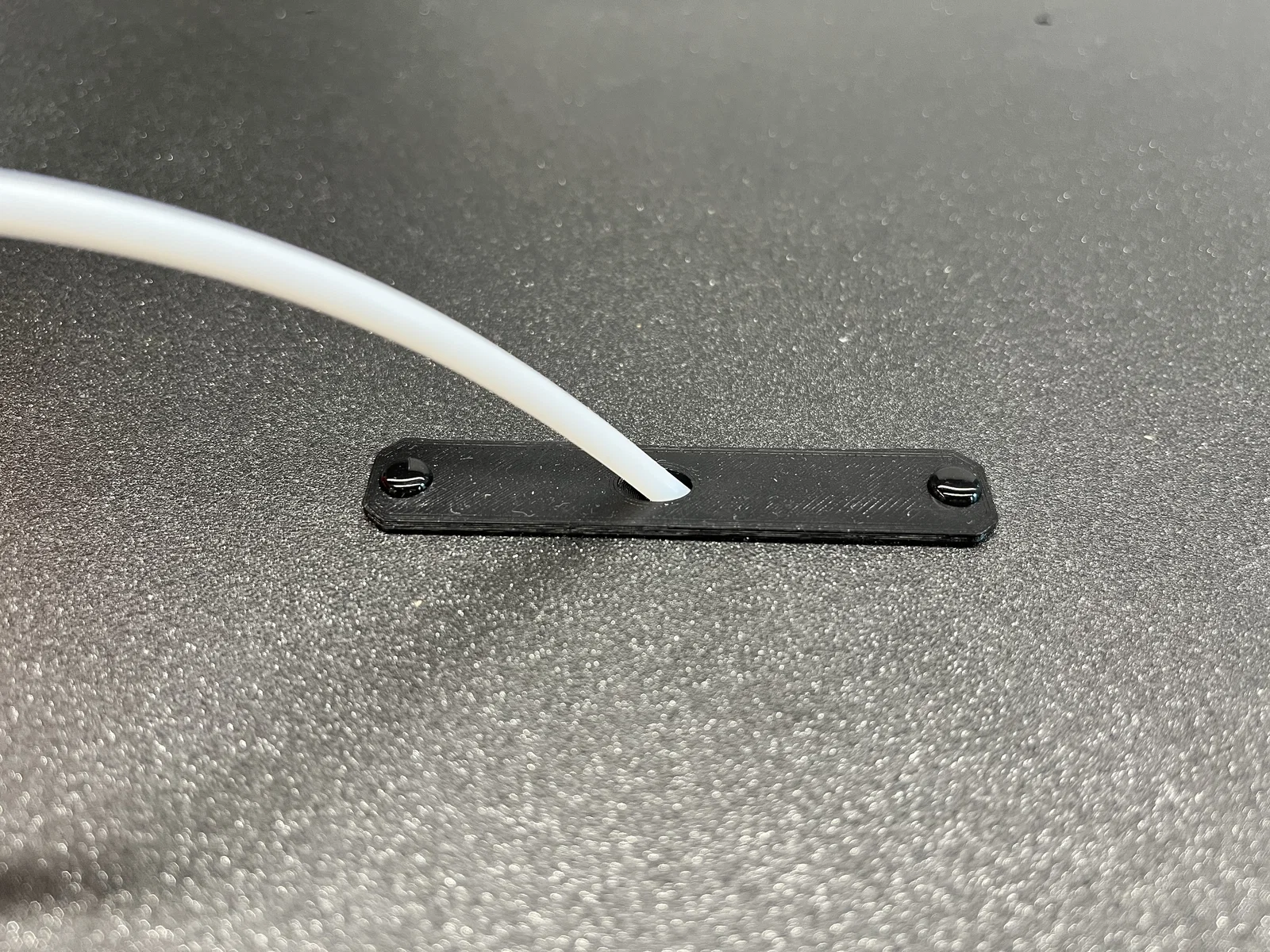

Lắp plug mới vào đúng vị trí cuối cùng. Chuẩn bị plug với 2 đai ốc (nuts) và đặt xuyên qua phần khoét trên nóc Enclosure. Nhớ canh hướng đầu ống Bowden sẽ quay về phía nơi đặt MMU2S. Dùng 2 rivet để cố định phần lớn (bigger part) vào Enclosure—có thể dùng rivet cũ từ plug trước hoặc rivet mới.

6

Sau đó luồn ống vào trong và bắt vít để siết 2 phần in lại với nhau. Việc này sẽ kẹp ống cố định, nên nhớ canh chiều dài ống Bowden phù hợp ở cả trong và ngoài Enclosure để với tới MMU2S và extruder khi ở vị trí thấp nhất.

                                Xong nửa chặng rồi. Ngon lành :)

7

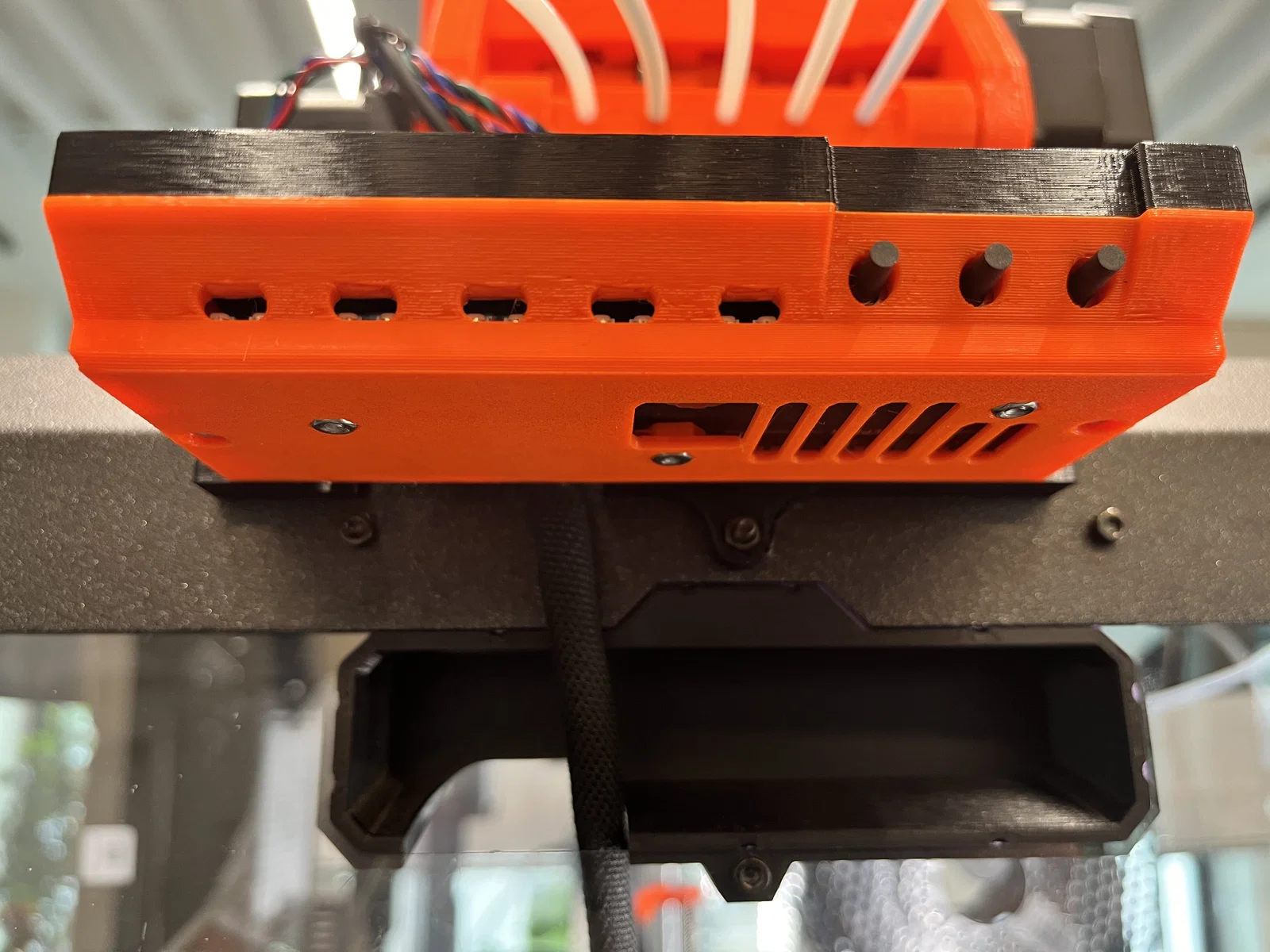

Giờ tới phần giá gắn phía trên. Tháo 2 con ốc ở giữa trên nóc Enclosure, phía bạn muốn gắn MMU2S.

8

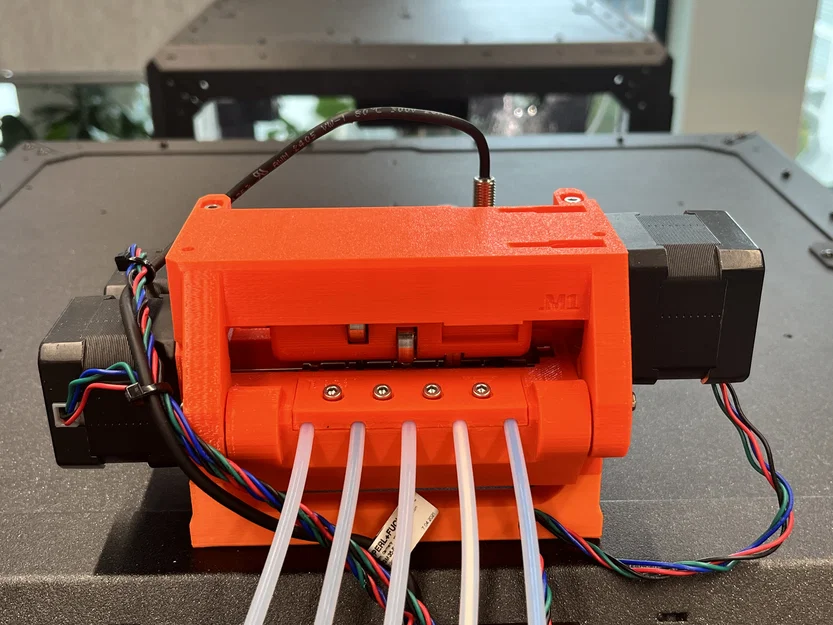

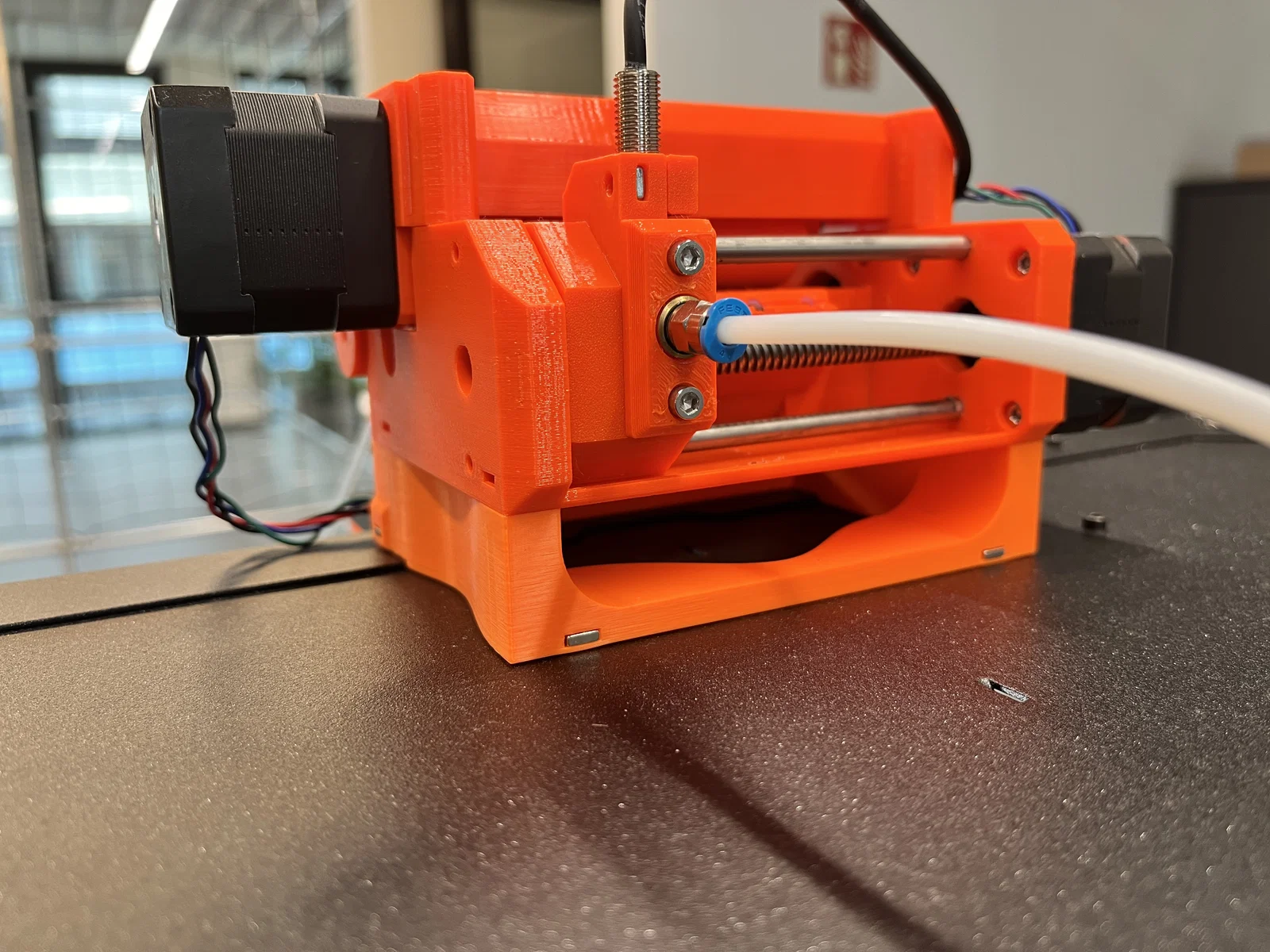

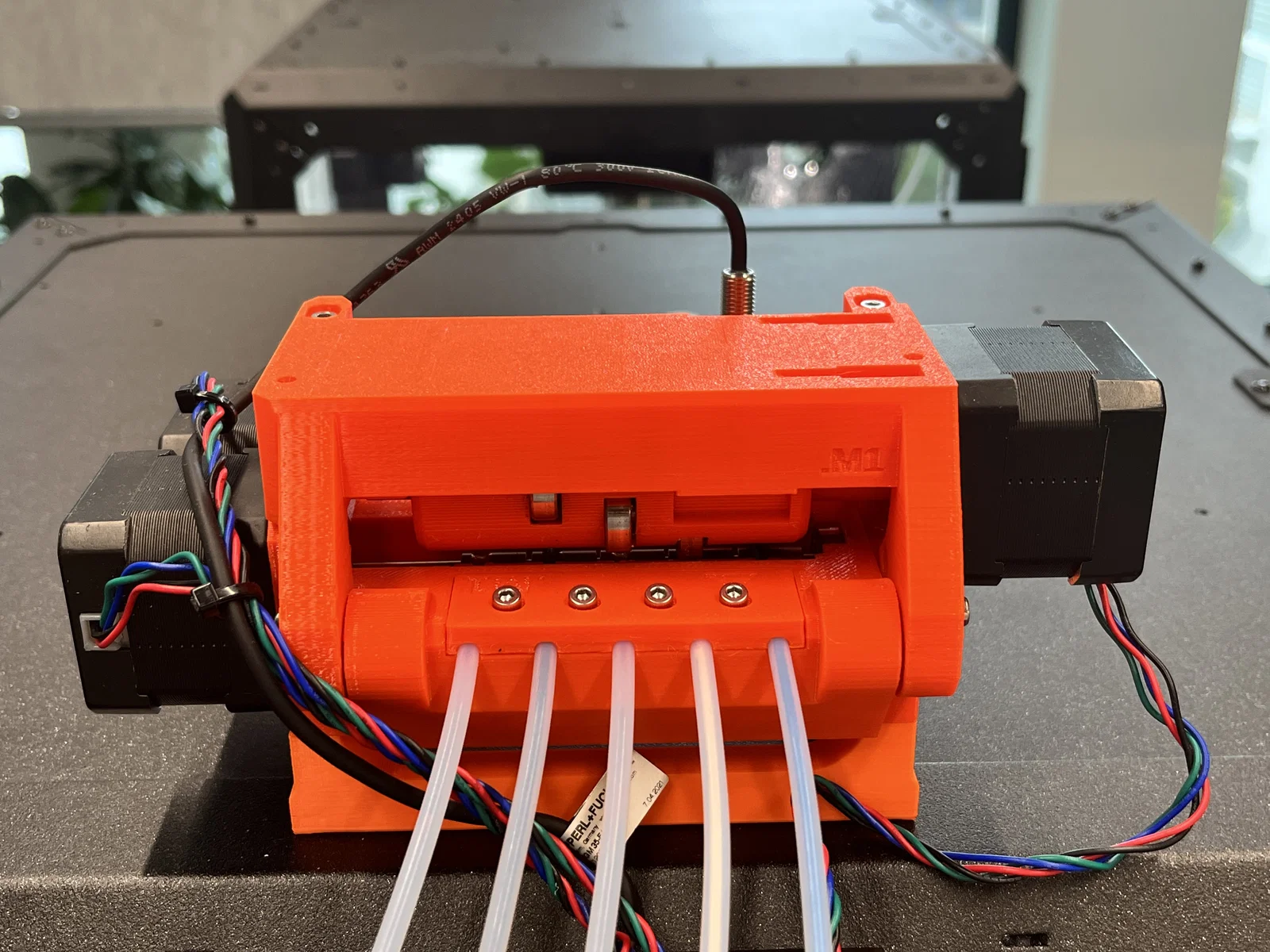

Bắt giá (mount) vào cụm cơ (mechanical unit) của MMU2S. Phần đáy của mount có các lỗ đủ to để đưa lục giác (hex key) vào. Sau đó đặt cả cụm lên nóc Enclosure.

9

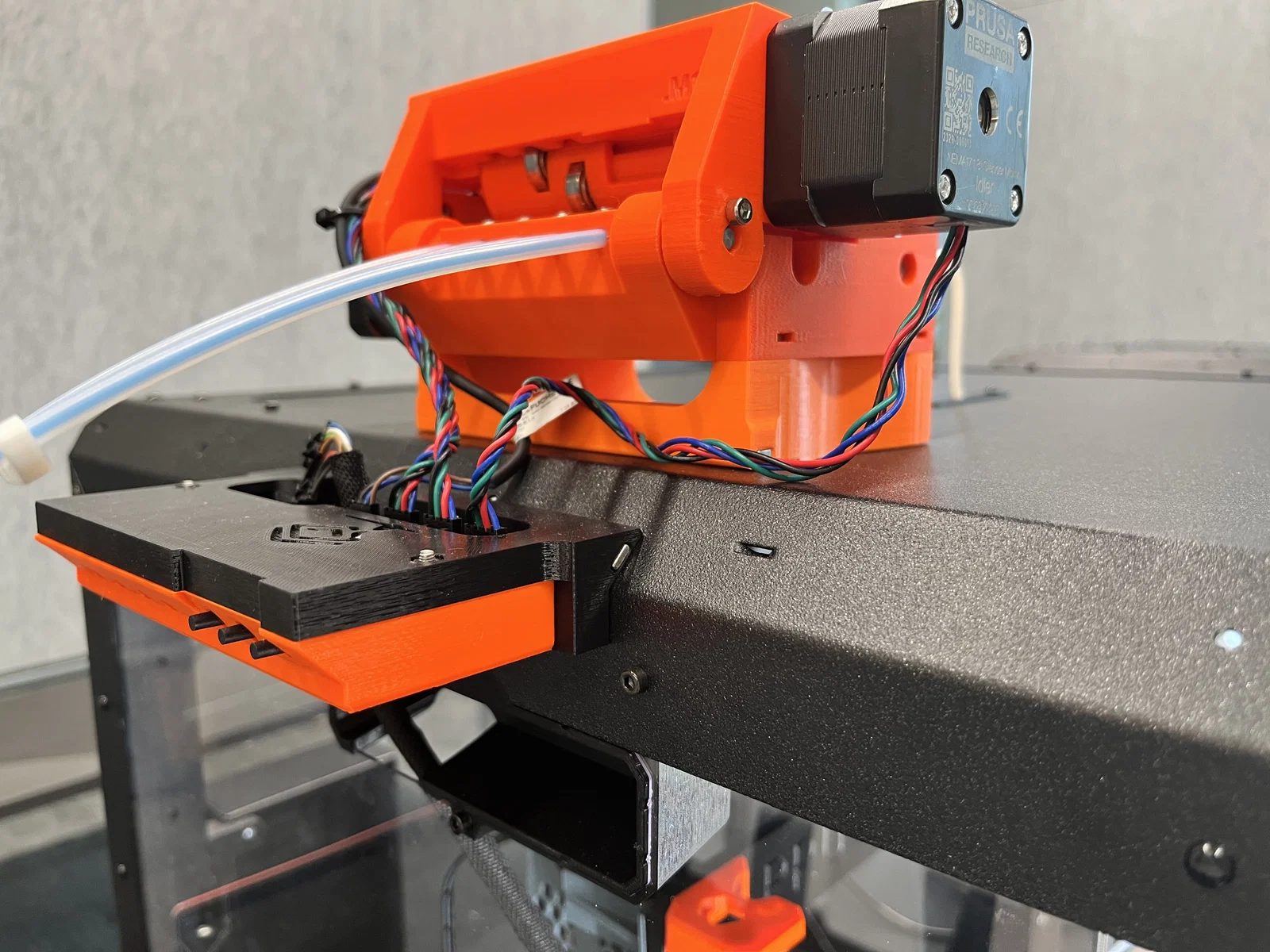

Trượt các square nut vào chi tiết in ở 2 góc ngoài của mount (hai góc hướng ra ngoài) và siết cố định từ bên trong Enclosure. Ngoài ra có thể gắn thêm magnets ở phía đối diện.

10

Còn lại là gắn board ở bên hông Enclosure để dễ bấm nút.

Nhét magnets vào chi tiết in ở bên trái và bên phải. Nếu cần, bên trái có chỗ để nhét tối đa 2 magnets (tổng cộng 3 magnets cho chi tiết này).

11

Ấn một đai ốc (nut) vào khe được chừa sẵn.

(Chỉ cần làm bước này nếu bạn muốn cố định board vào Enclosure bằng vít. Khuyến nghị chỉ bỏ qua bước này nếu ở bước trước bạn đã dùng đủ 3 magnets)

12

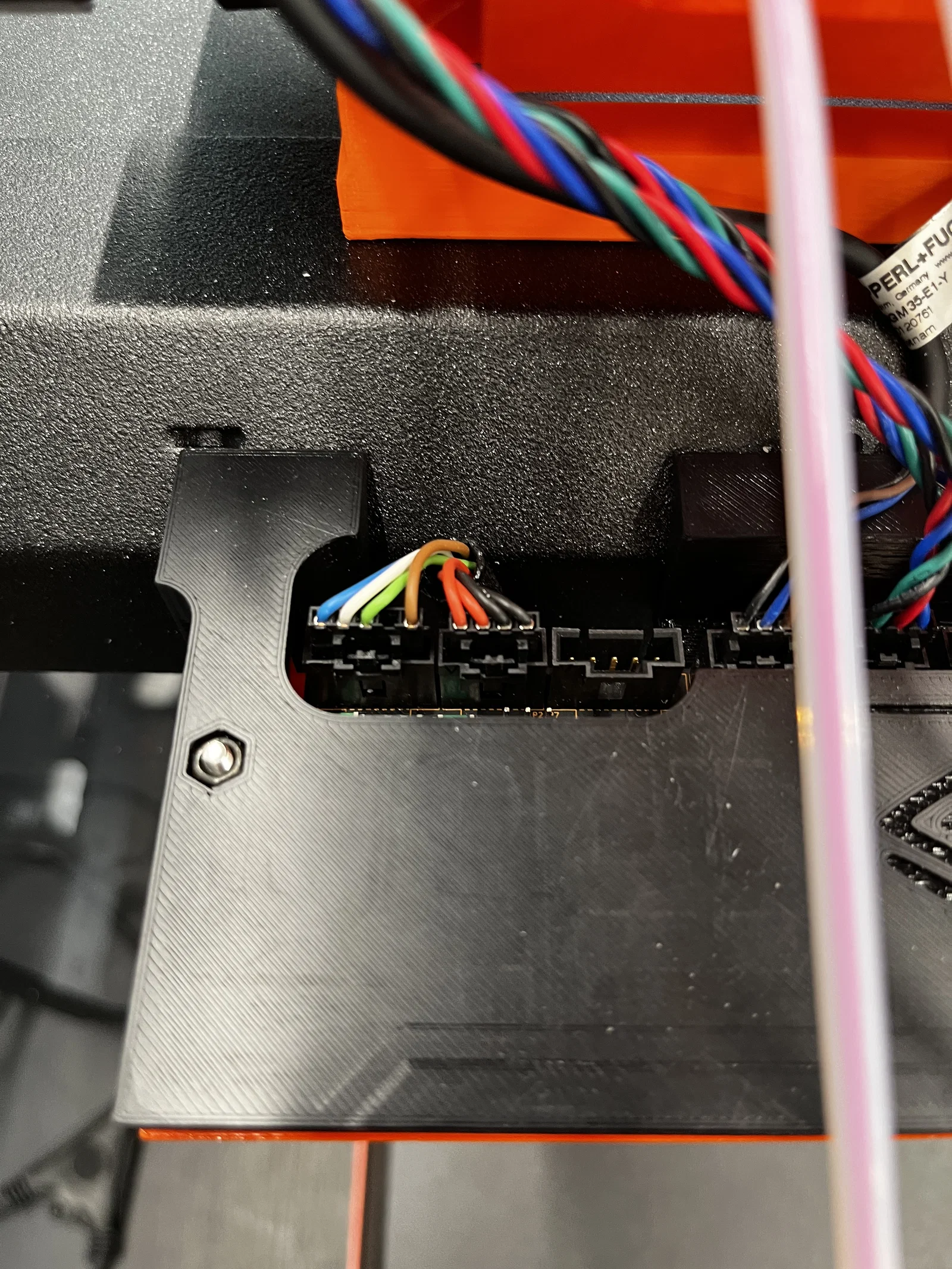

Bắt chặt chi tiết in vào phần nhựa MMU hiện có đang giữ board.

13

Sau đó áp lên bên hông Enclosure. Nếu bạn không làm bước 11 thì tới đây là xong. Nếu có lắp nut ở bước 11 thì siết vít từ bên trong Enclosure vào đó để cố định side mount.

(picture; Hardware No. 6 + location)

14

Cuối cùng, luồn các dây cáp MMU2S đi qua tay cầm. Dùng phần khoét (cut out) ở side mount để luồn dây ra phía sau side mount rồi cắm lại. Các dây còn lại không cần đi lại khác. Nếu lúc tháo có rút ra thì cắm lại vào board là được. Vị trí các giá mới đã được canh chuẩn để tận dụng tối đa chiều dài dây cáp sẵn có.

Chúc mừng, giờ chỉ cần nạp filament cho MMU2S hoặc MMU2 là bạn sẵn sàng in rồi :)

Happy printing.
