Ahoy-DTU: Vỏ hộp cho ESP32 và module RF
Vỏ in 3D cho ESP32 microcontroller và module RF (ví dụ NRF24L01+). Thiết kế phù hợp để triển khai Ahoy-DTU hoặc các dự án khác, cố định board bằng clips (không cần ốc) và có lối truy cập EN/Boot & USB.
Mô tả

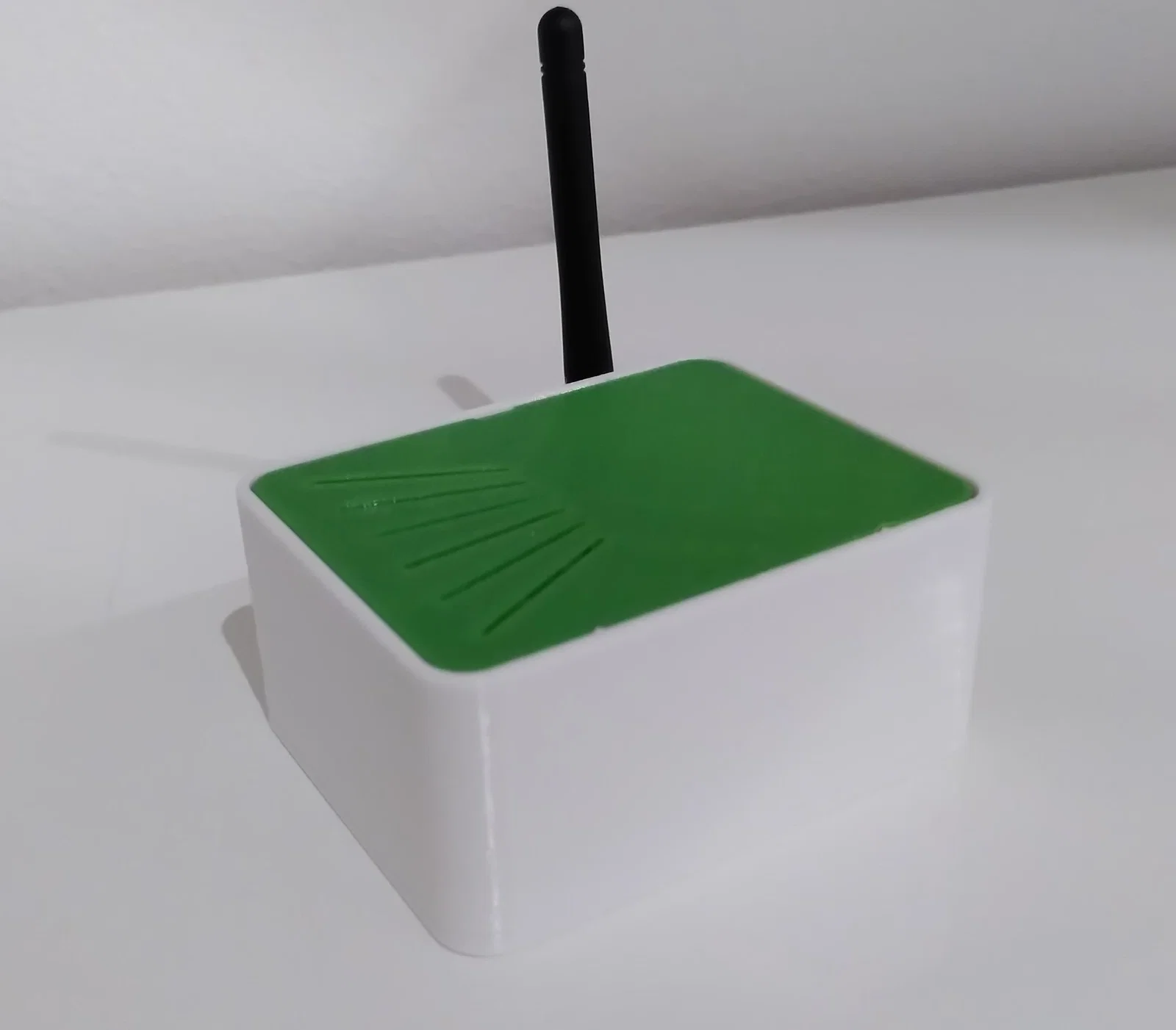

Vỏ (housing) cho ESP32 microcontroller và module RF.
Dùng để làm Ahoy-DTU, ngoài ra cũng phù hợp cho các dự án khác.
Mình dùng cho dự án của mình các linh kiện sau:
- Espressif ESP32 WLAN Dev Kit Board Development Bluetooth Wifi v1 WROOM32 NodeMCU
- NRF24L01+ PLUS – PA LNA SMA Antenne
Các loại ESP32 hoặc module RF khác cũng có thể vừa, dưới đây là kích thước.

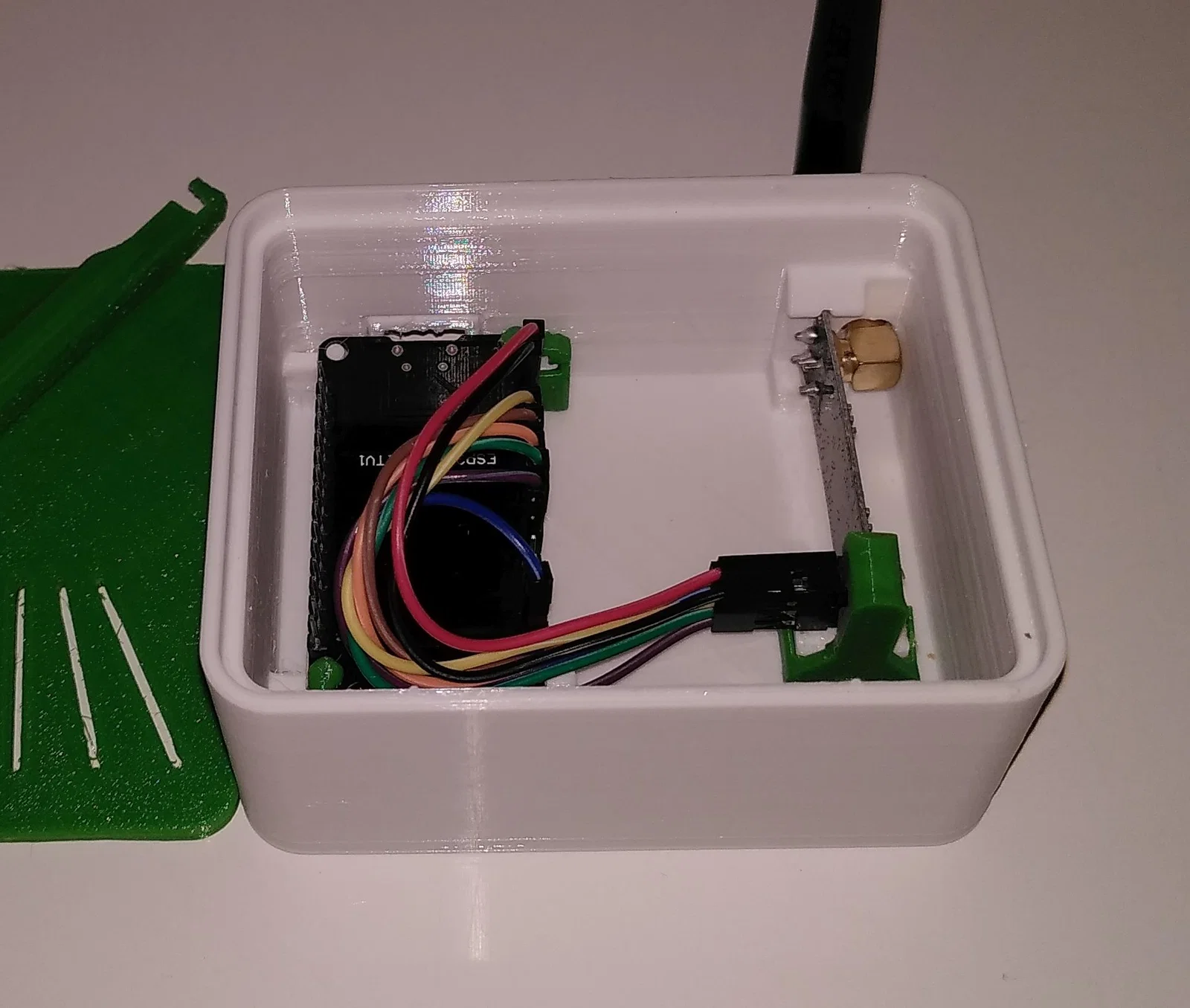

Các board được cố định bằng ngàm (clips) nên không cần ốc. Nếu cần thì dùng đồ hỗ trợ lắp (dành cho bản không có clips).
Ngoài ra cũng có tùy chọn bắt ốc để cố định board ESP32.

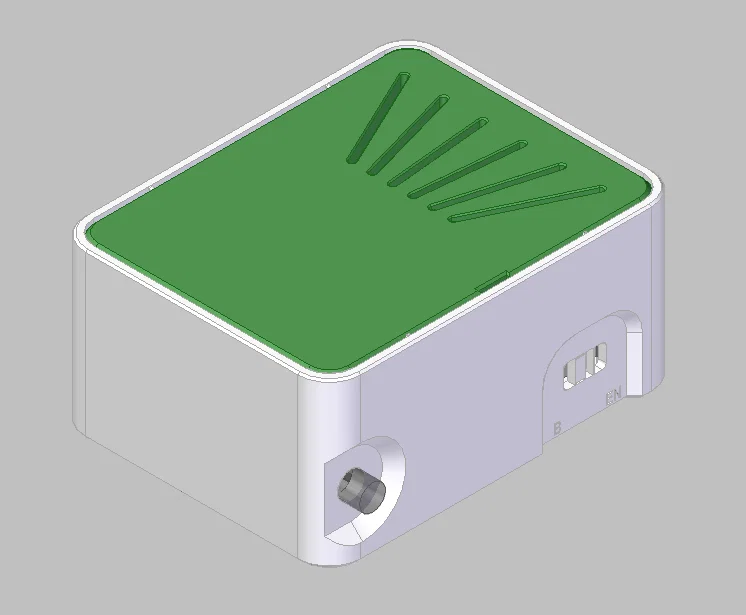

Lối truy cập ở đáy vỏ
EN (Enable) - nút Reset
B (Boot) - nút Boot, dùng để flash

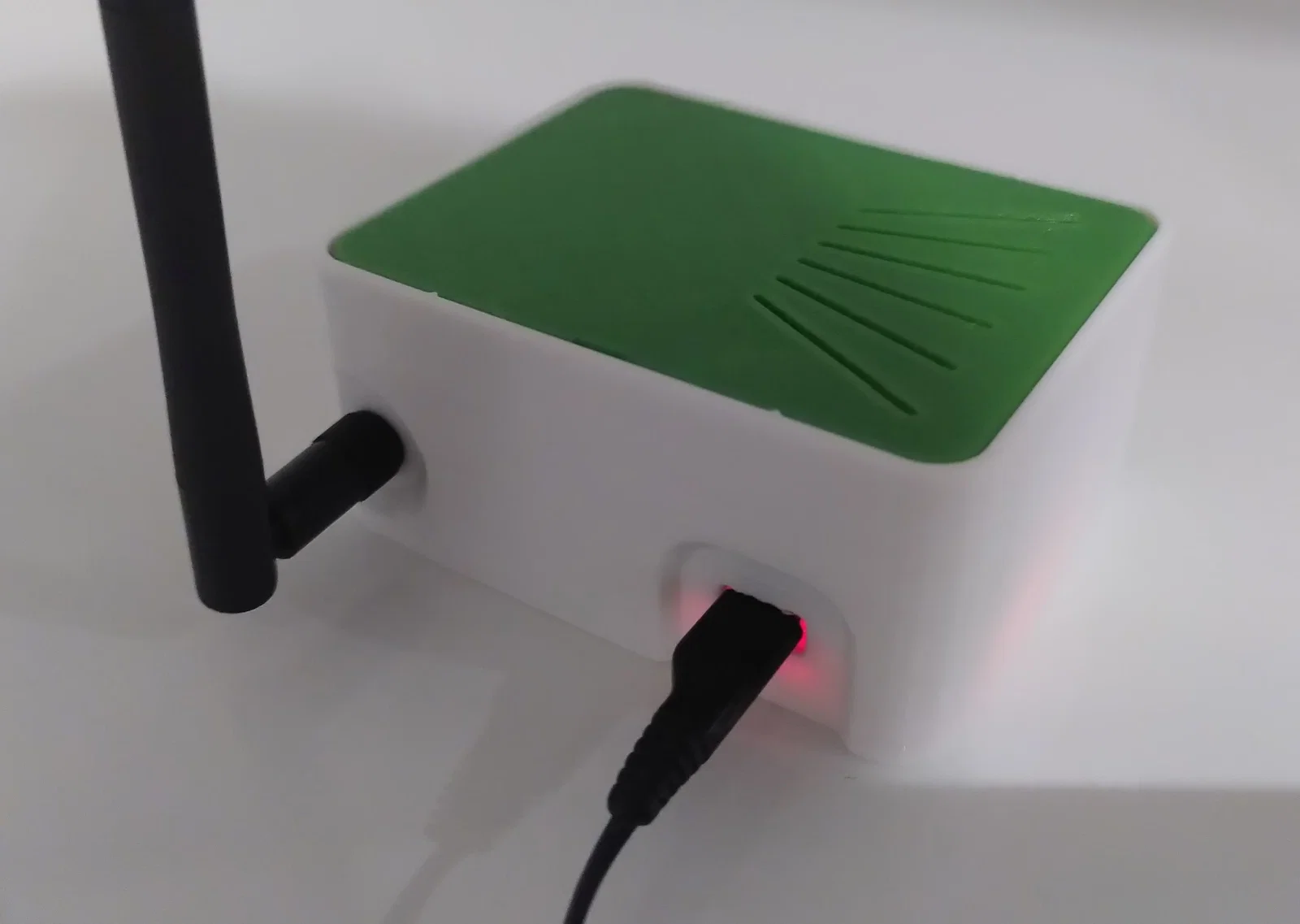

Lối truy cập USB
Sau khi in xong, vui lòng cắt bỏ các trụ đỡ.
Nếu lỗ mở bị nhỏ thì có thể bẻ/cắt nới ra một cách nhẹ nhàng.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — NoDerivativesCC-BY-NC-ND
