Vỏ/khay chứa parametric OpenSCAD, lỗ cutout nhẹ tuỳ chỉnh (HSW Honeycomb Storage Wall)

Chào mọi người. Mình rất tự hào về mẫu này vì nó có khá nhiều tính năng. Mình làm nó để dùng chung với setup Honeycomb Storage Wall của mình. Vì vậy, mỗi khi mình làm một mẫu, mình sẽ dựng nó bằng OpenSCAD, đưa qua Orcaslicer, rồi gắn thêm một miếng Honeycomb Connector đáy phẳng như hình minh hoạ ở đây. Vậy là có thể tích hợp dễ dàng vào bất kỳ Honeycomb storage wall nào.

Tới giờ mình đã làm một cái vừa cho 1 remote Sony mỏng, và đang làm thêm một cái khác cho remote của giường. Về lý thuyết, cái này có thể dùng để giữ bất cứ thứ gì miễn là nó vừa trong một “giỏ” hình chữ nhật.

Dưới đây là các tham số hiện tại: ~~~ // User Parameters

rect_width = 100; // Width of the object to be held. rect_length = 100; // Length of the object. object_depth = 120; // Depth or height of the objects cutout.

wall_thickness = 2; // Thickness of container walls.

corner_radius = 4; // Radius for container's rounded corners.

posXCutoutToggle = true; posYCutoutToggle = true; negXCutoutToggle = true; negYCutoutToggle = true;

cutout_spacing = 4; // Spacing between cutout ovals/octagons. cutout_wall_spacing = 8; // Gap between the object and container wall.

cutout_num_width = 6; // Number of cutout Rows cutout_num_width_Cols = 4; // Number of cutout Columns cutout_width_vertice_resolution = 26; // Resolution (smoothness) for width cutouts.

cutout_num_length = 6; // Number of cutout Rows. cutout_num_length_Cols = 4; // Number of cutout Columns. cutout_length_vertice_resolution = 8; // Resolution (smoothness) for length cutouts.

~~~ ######################### Update Sept 5th, 2023 Thêm phiên bản 1.6: giờ bạn có thể chọn số hàng và số cột của các cutout.

Bạn cũng có thể bật/tắt từng mặt để mặt đó có cutout hay không.

#########################

Tính năng mình phải tinh chỉnh khá nhiều là phần cutouts ở hai bên thân mẫu. Nó cho phép bạn chọn số lượng và hình dạng của các cutout ở cạnh bên.

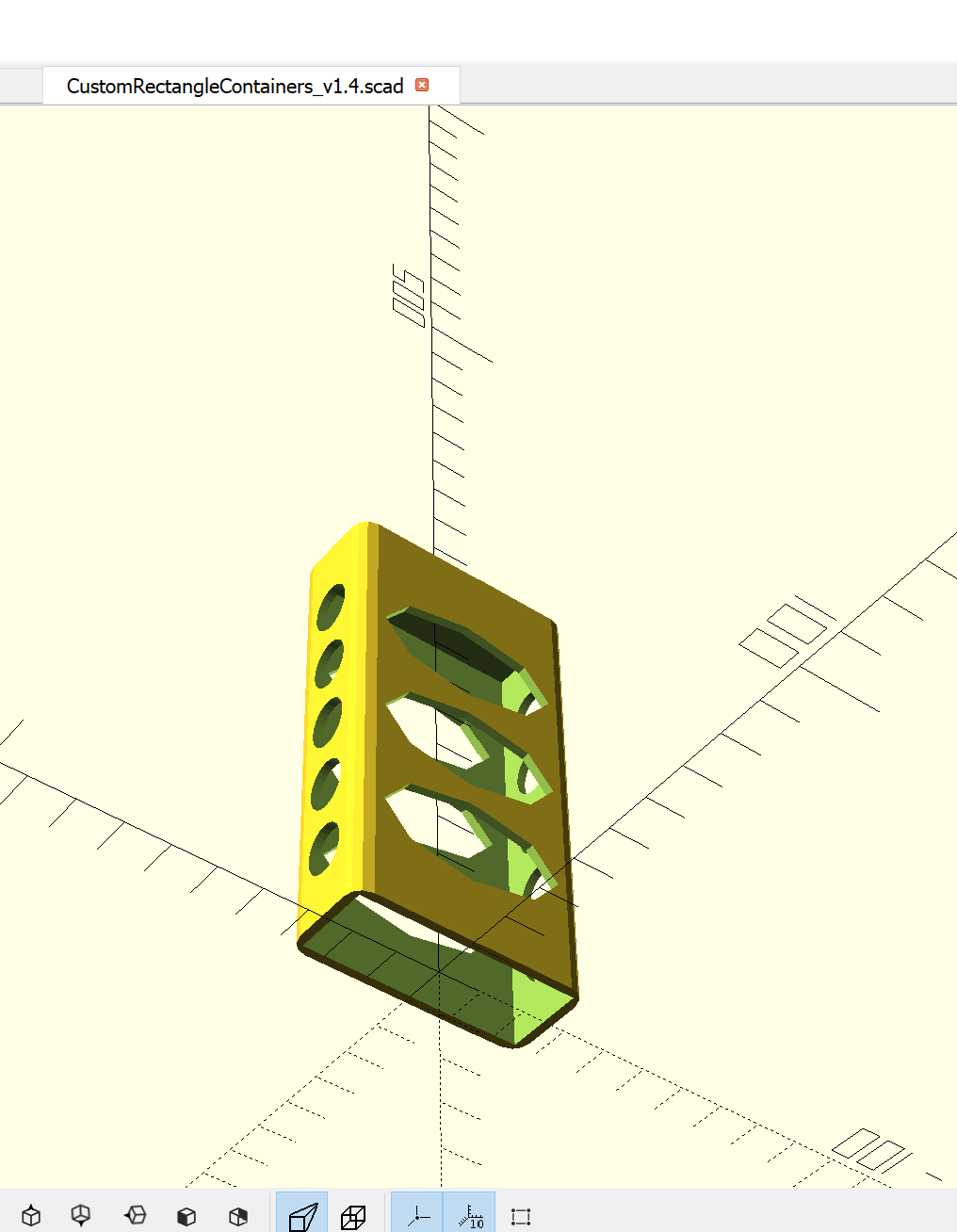

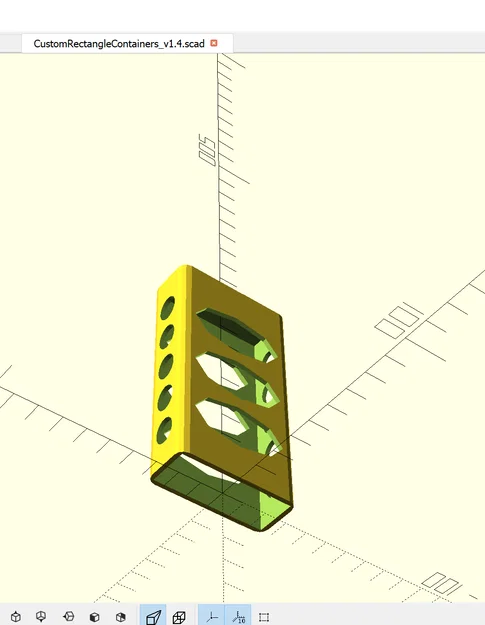

^ Ở đây, length_vertice_resolution đặt là 4 sẽ ép các lỗ thành dạng hình chữ nhật, trong khi các hình ở bên trái là hình tròn vì width_vertice_resolution được đặt cao tới 30.

Mình sẽ tắt Remixes cho dự án này. Mình sẽ đăng mọi cập nhật ngay tại đây và về sau sẽ theo dõi dự án trên Github. Nếu bạn muốn thêm tính năng nào đó, cứ để lại bình luận kèm mô tả chi tiết, mình sẽ phản hồi; hoặc nếu bạn muốn tự chỉnh sửa thì có thể fork trên Github, rồi mình có thể merge vào codebase và ghi credit trong codebase cho tính năng của bạn.

Nếu ai tạo ra các mẫu 3D bằng script này, vui lòng để link về công cụ của mình ở đây để người khác có thể tham khảo nhé :)

Cảm ơn mọi người! Cứ thoải mái góp ý/đề xuất theo ý bạn nha.
