Prusacaster - bản cắt nhỏ cho bed 110mm

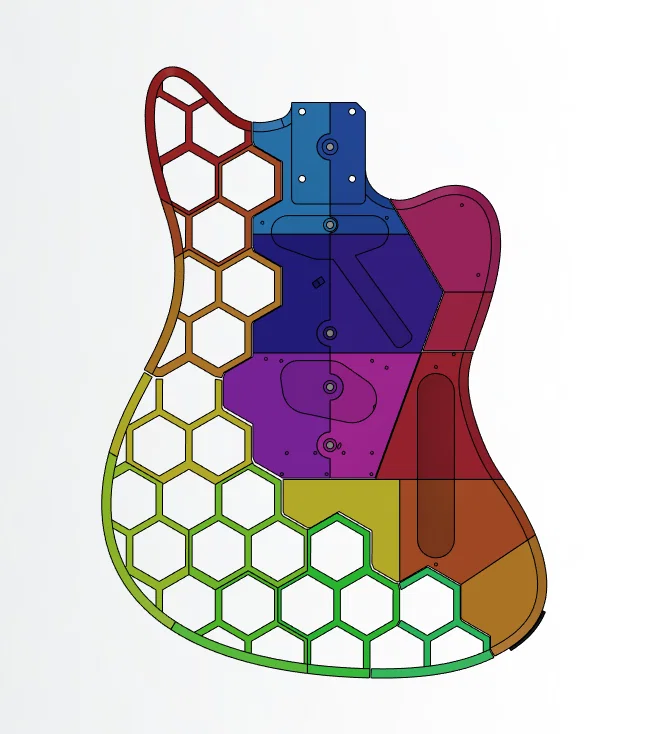

Prusacaster, nhưng được cắt nhỏ ra để vừa với bed 110mm x 110mm. Mình biết là chạy được vì mình đã in rồi.

Một vài miếng cần chỉnh/chế chút xíu để khớp cho chuẩn, nhưng tất cả đều in được.

Dù mình chưa thử, nhưng có vẻ nó cũng sẽ vừa với bed 100 x 100, đây là kích thước bed nhỏ nhất cho một máy in “đàng hoàng”.

Ngoại trừ miếng ở giữa, mọi thứ đều có thể in không cần supports. Miếng giữa cần supports, nhưng chỉ cho các overhang nằm trực tiếp phía trên buildplate. Trong Cura, chọn tuỳ chọn “Touching Buildplate”.

Lỗ bắt Bridge là biến thể 4 lỗ, hay gặp nhất trên Wilkinson, hoặc nói chung là khoảng 90% mấy Telecaster bridge rẻ/không tên bán trên Amazon. Bộ lỗ bắt zin của kit Harley Benton vẫn còn, mình chỉ thêm 4 lỗ nữa.

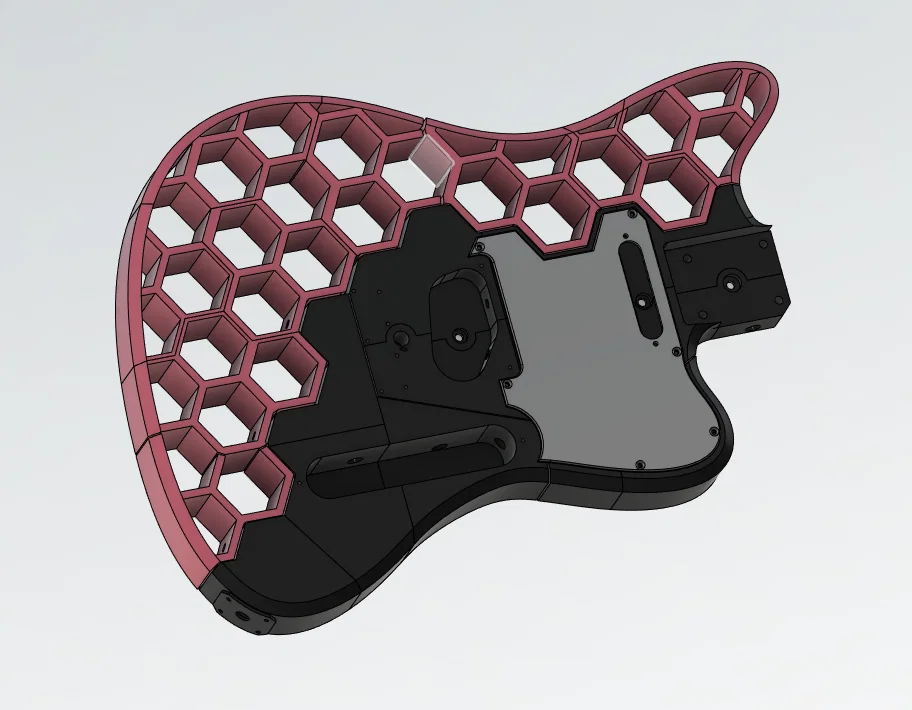

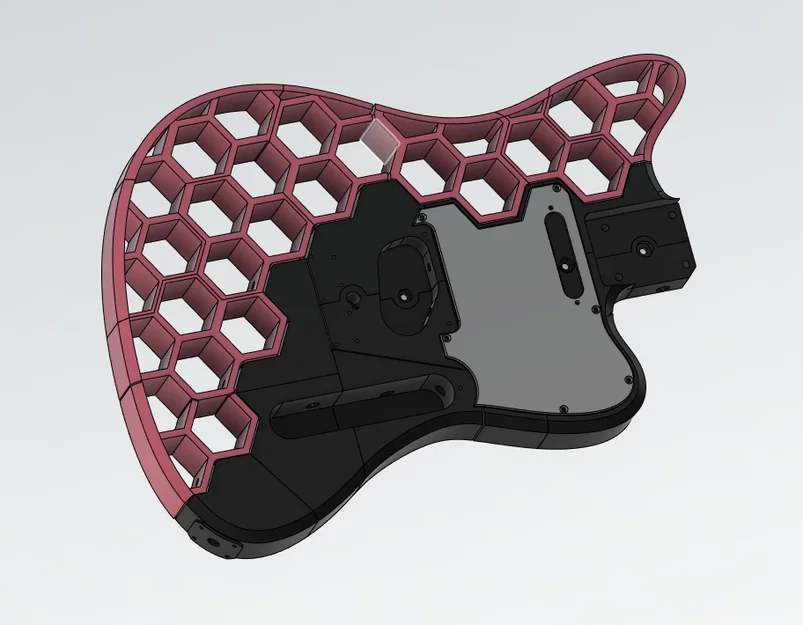

Phần chính cần một đoạn 2020 aluminum extrusion dài 280mm. Nó đóng vai trò như khối “neo” chính, đồng thời gia cường toàn bộ cụm. Không có nó thì lực căng dây có thể làm gãy phần chính tại các mối dán keo.

Dùng bulông M5 để siết giữ toàn bộ cụm lại với nhau.

Bản của mình thì tấm pickguard không phải in 3D, mà mình nhờ người ta cắt CNC từ một tấm ABS. Mình có đính kèm các file pickguard đã được chia (sliced).

Mình cũng thêm các file STEP chính, để bạn có thể chỉnh sửa trực tiếp.
