HP DesignJet 500 - Giá đỡ cuộn giấy 24 inch (Spool Holder)

Đồng nghiệp mình có cái máy plotter này, nhưng mấy cái “cánh” (fins) trên một bên spool holder bị nứt rồi cuối cùng gãy luôn. Ảnh hỏi mình có in giúp được không, mình nói được.

Lúc đầu mình có tìm thử phụ tùng thay thế cho Spool Holder của HP DesignJet 500, nhưng mấy cái mình thấy thì hơi cồng kềnh và kiểu generic.

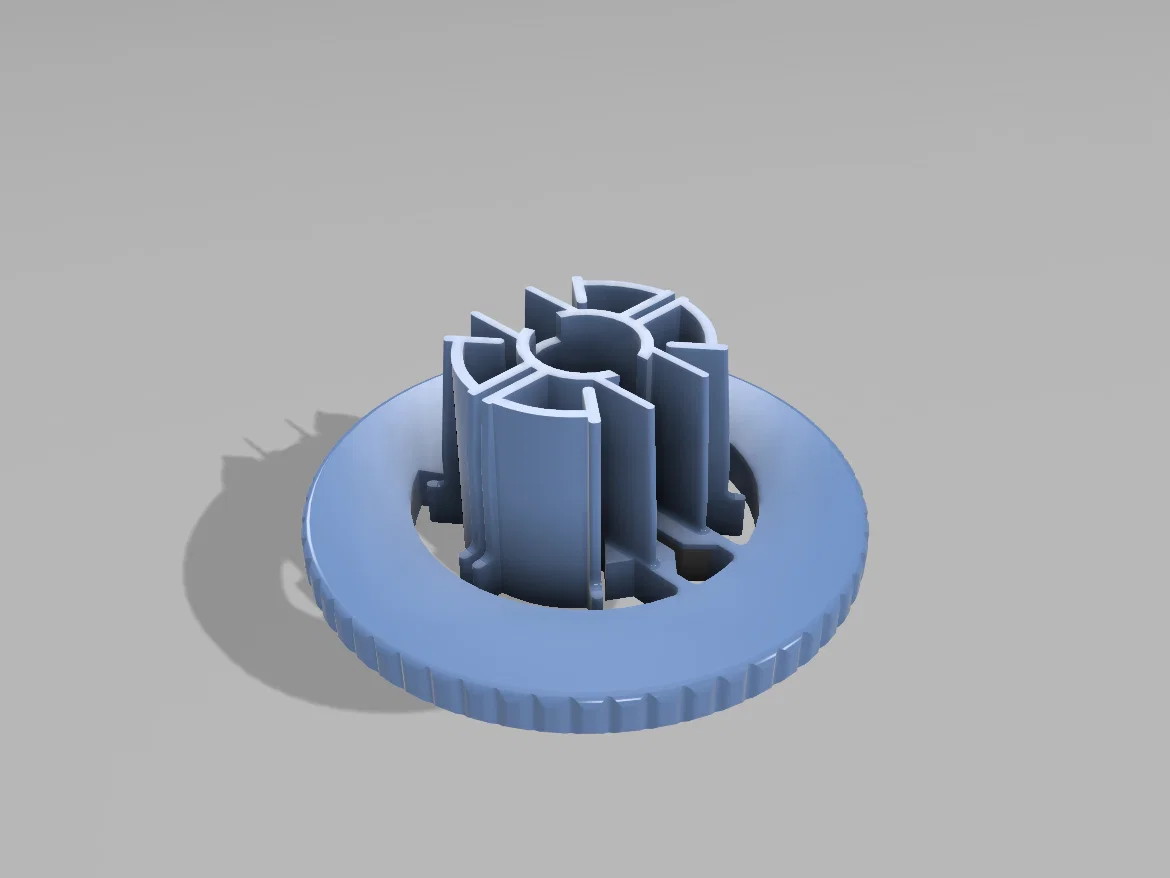

Vậy nên mình quyết định tự dựng mẫu. Mình mượn cái còn lại (máy plotter cần 2 cái) để đo kích thước. Ban đầu mình cũng không tính làm chi tiết y như đồ zin, nhưng càng làm càng bổ sung, tới lúc hoàn thiện thì ra đúng đủ chi tiết như bản gốc.

Mình cũng chỉnh nhẹ vài chỗ để tăng độ bền cho phần fins.

Ảnh dùng cái thay thế mình in cho ảnh được khoảng 2 năm rồi mà không có vấn đề gì.

Hướng dẫn in

Mình in bằng PETG để chi tiết có thêm độ dẻo, nhưng mình nghĩ PLA cũng có thể dùng ổn; chỉ là mình không dám đảm bảo tuổi thọ sẽ bằng PETG vì mình chưa test với PLA.

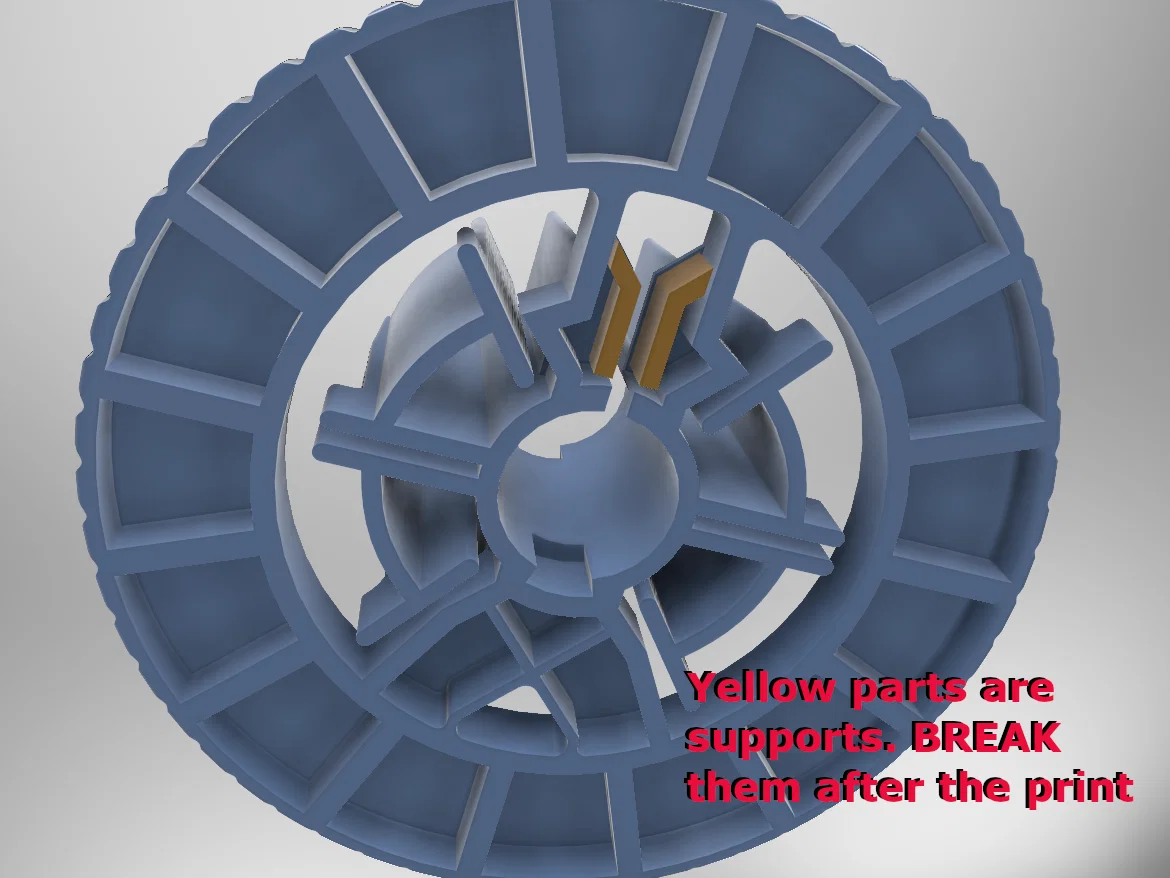

Model có supports “built in” ở một chỗ. Không cần thêm supports nào nữa. In xong thì bẻ bỏ 2 phần màu vàng như trong hình bên dưới. Tháo ra rất dễ.

Máy plotter cần 2 spool holders. Bản gốc thì 1 cái màu xanh dương và 1 cái màu đen, nhưng thật ra y chang nhau. Nên nếu bạn cần 2 cái thì cứ in 2 cái này là xài ngon.

Cách 1

File GCode là file mình dùng trên Prusa i3 MK3.

(lưu ý: G-Code thứ 1 dành cho PETG (khuyến nghị) và cái thứ 2 là cho PLA.)

Cách 2

Dùng file 3mf để xem và thậm chí chỉnh lại một số thiết lập mình đã set trước đó, rồi slice lại.

Cách 3

Nếu bạn dùng STL đi kèm thì mình khuyến nghị như sau:

• Không cần supports (có supports built-in, chỉ cần tháo/bẻ ra sau khi in)
• Khuyến nghị layer height 0.2 và 4 perimeters
• Infill 20% pattern Gyroid
• Filament PETG khuyến nghị (và đã test)
