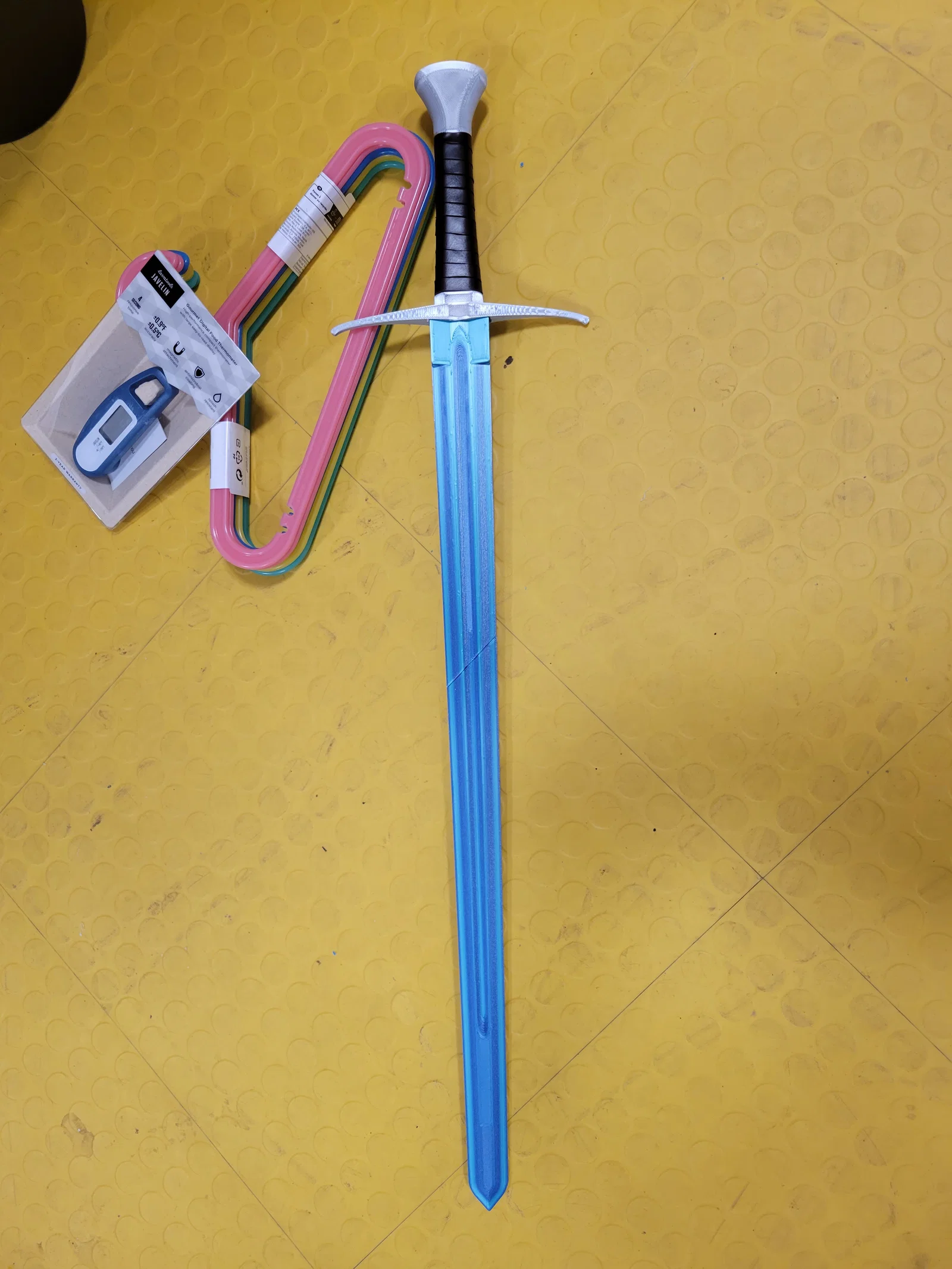

Paladin Sword – Kiếm Paladin phong cách trung cổ

Đã làm lại để dễ in và dễ lắp ráp hơn.

1. Tách riêng lưỡi và cán (giờ nối với nhau bằng tang như kiếm thật)
2. Thêm nhiều phiên bản để in cho các máy in kích thước khác nhau

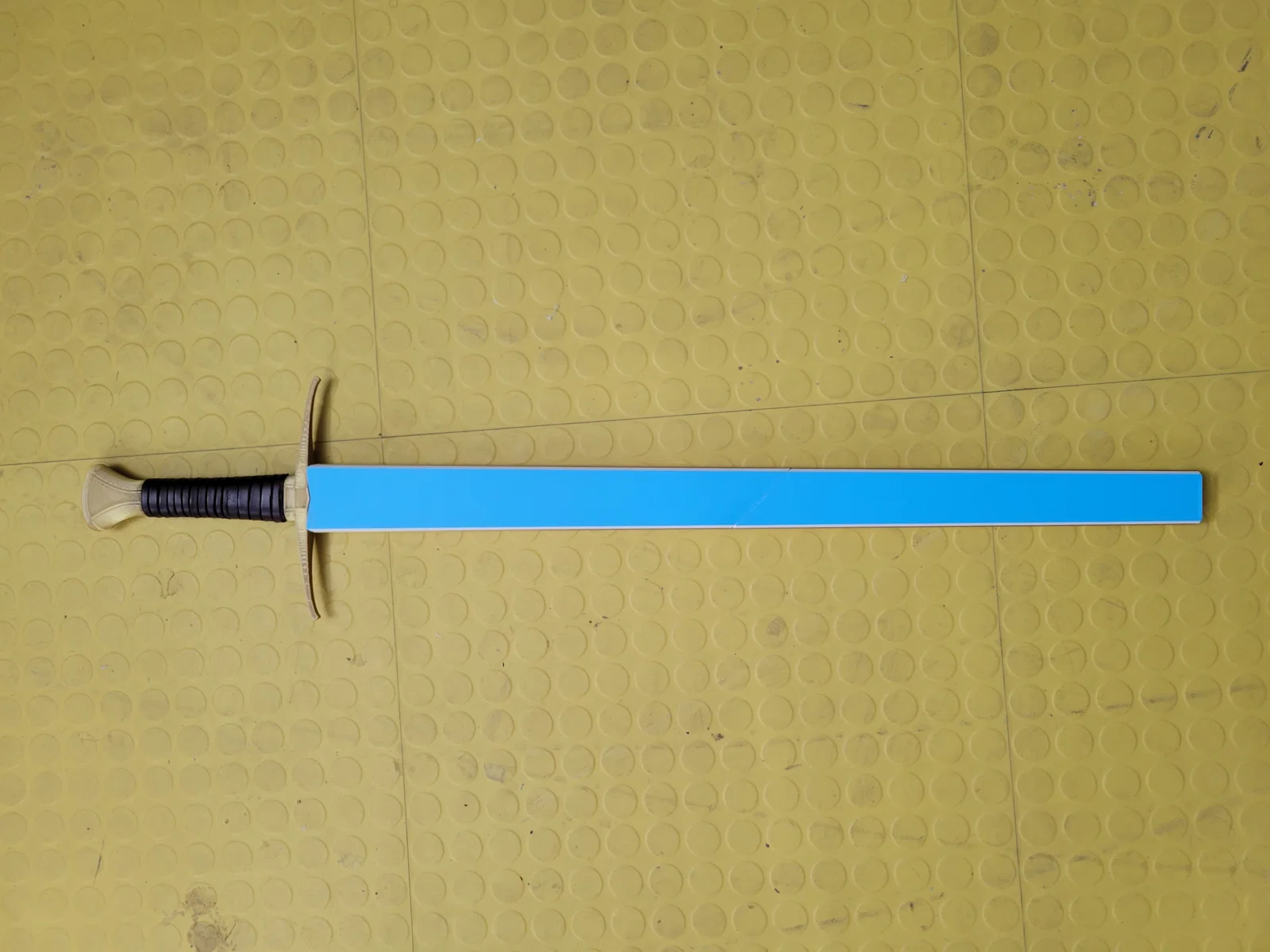

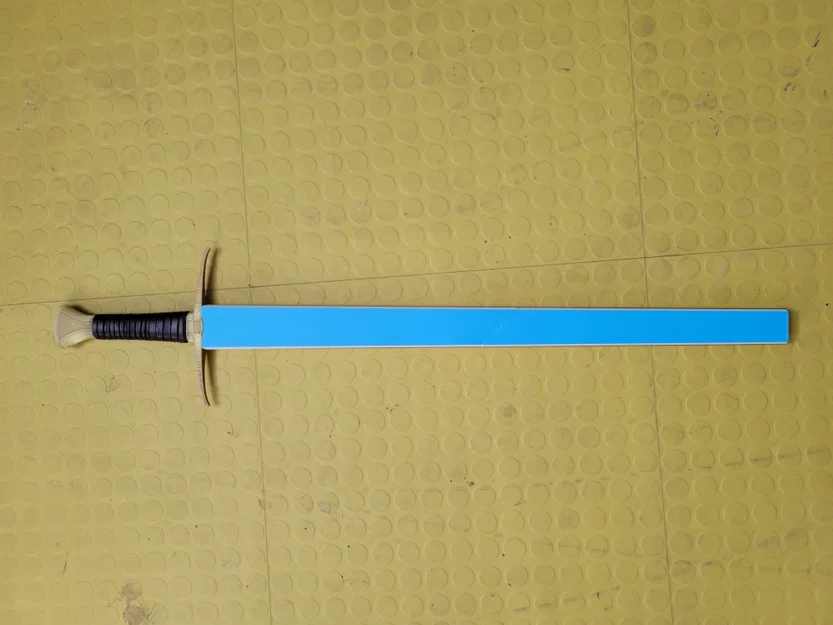

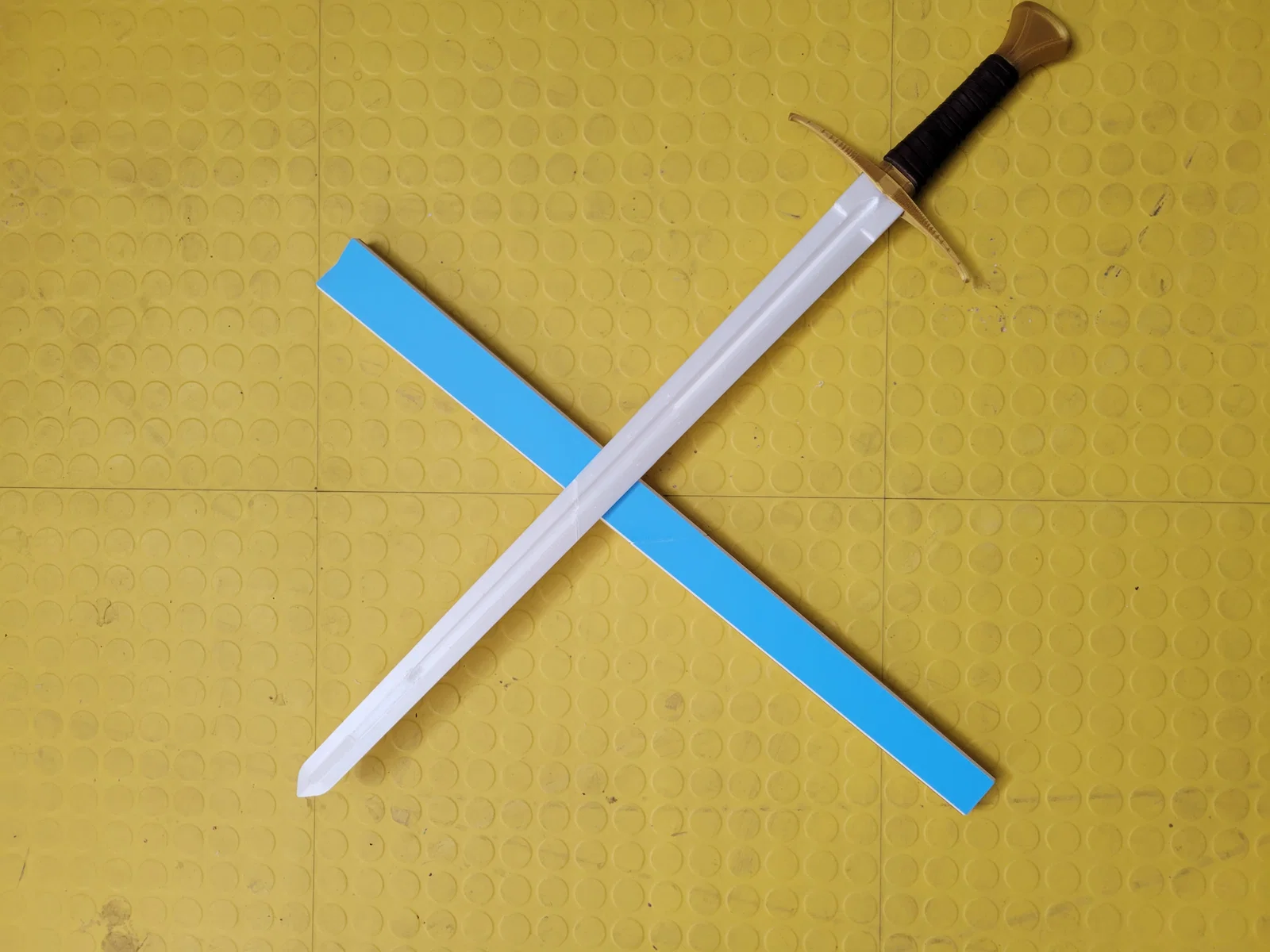

3. Thiết kế lại scabbard (vỏ kiếm) mới
4. Đổi tên thành Paladin Sword, vì năm nay mình làm bộ costume paladin, nên giờ nó là paladin sword.

Các file được sắp theo nhiều kích thước máy in. In toàn bộ các phần của cây kiếm trong thư mục đúng với kích thước máy in của bạn. Nếu tên part có chữ sym thì in 2 cái (nghĩa là part đối xứng).

Dán keo (Gluing):

Mình khuyên dùng PLA và superglue. Có các lỗ căn chỉnh nhỏ, đúng cỡ để nhét một đoạn filament .175mm. Nếu first layer height của máy bạn hơi “dày” thì các lỗ này sẽ bị nhỏ quá, bạn có thể nới ra bằng mũi khoan nhỏ. Khi cắm một mẩu filament vào mỗi lỗ, bạn có thể “bấm” hai nửa khớp lại với nhau. Cách này giúp canh thẳng các phần cho chính xác khi dán.

Ghép lưỡi và cán (Combining the Blade and Handle):

Khi lưỡi và cán đã được dán xong và keo khô, bạn có thể ráp hoàn chỉnh cây kiếm. Hãy thử độ khít của tang khi đưa vào cán. Nếu quá chặt, chà nhám tang ở phần lưỡi đến khi trượt vào vừa khít. Khi đã khớp, ấn lưỡi vào hết trong cán. Lỗ chốt (pin hole) trên tang và cán sẽ thẳng hàng. Lúc này bạn có thể đẩy một đoạn filament xuyên qua cán và tang như một cái chốt để giữ hai phần lại với nhau. Nếu lỗ quá nhỏ, mình khuyên nới bằng mũi khoan nhỏ. Bạn có thể dán cố định cán và lưỡi, nhưng mình thấy không dán thì các phần vẫn giữ rất chắc.

Quấn da tay cầm (Leather handle wrap):

Mình khuyên bạn quấn da cho tay cầm. Chuẩn bị vài sợi da dài. Bạn có thể cắt từ tấm da đẹp, hoặc (như mình làm) cắt những dải dài từ một cái thắt lưng cũ. Dù lấy từ đâu thì bắt đầu từ phía dưới. Dán (bằng superglue) đầu dưới của một dải vào cán và chờ khô. Sau đó kéo căng dải da khi quấn dần lên phía trên. Lên tới đầu trên thì dán lại. Nếu dải của bạn ngắn quá không quấn tới trên cùng, thì dán cố định tại điểm kết thúc rồi nối tiếp bằng một dải khác cho tới khi lên tới đỉnh.

Chỉnh sửa (Modifications):

Mình dùng Onshape để dựng model này. Nếu bạn là creator phi thương mại thì có thể tạo tài khoản miễn phí. Bạn có thể clone project của mình trên Onshape và tự chỉnh sửa theo ý bạn.

https://cad.onshape.com/documents/11a46d3962f35d55965e7ce2/w/b5b00cb73224972319cb1f47/e/63ed59d9f1eaf50107529929?renderMode=0&uiState=64f8ed4bba4a5678bd94ab7f
