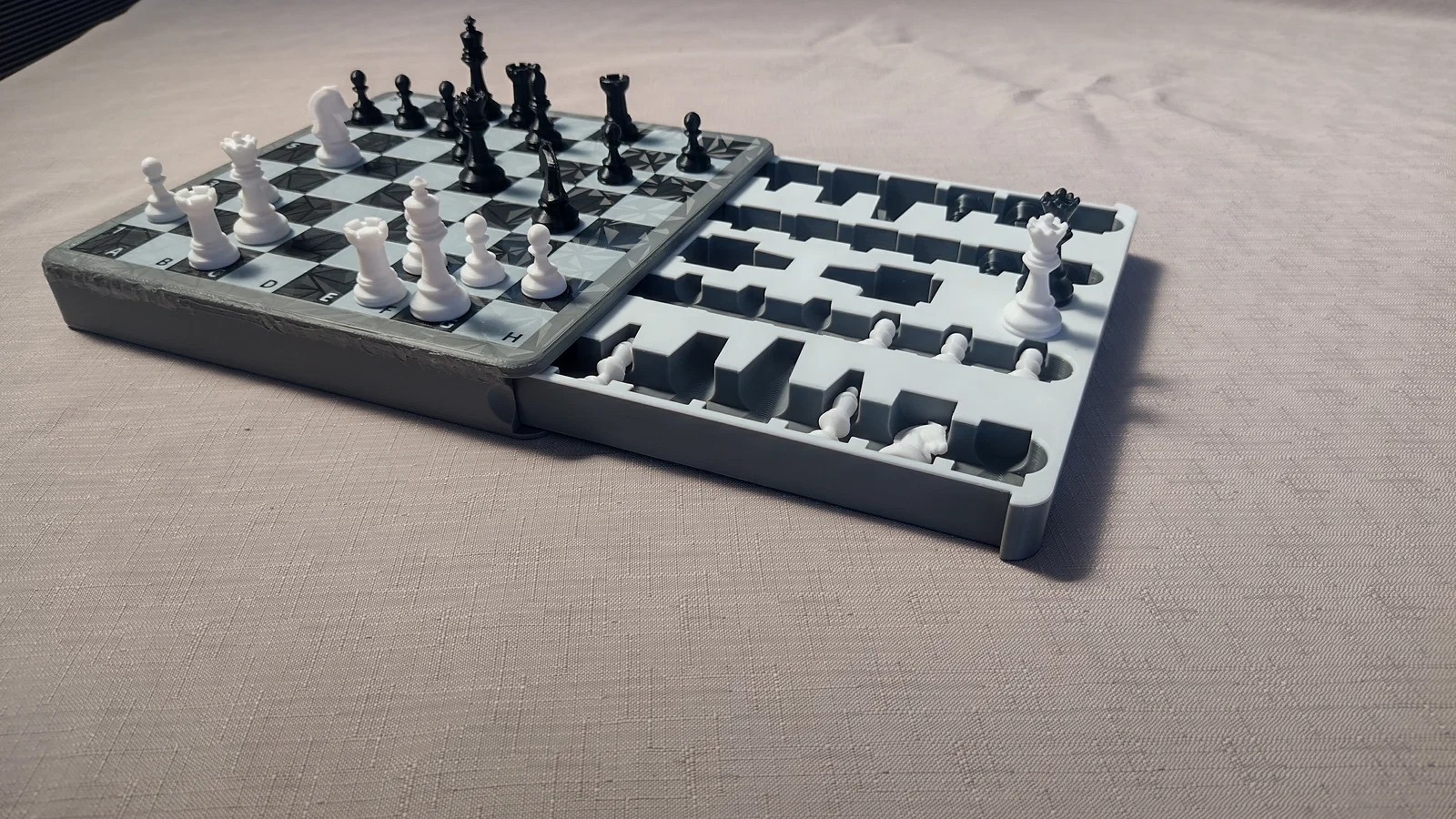

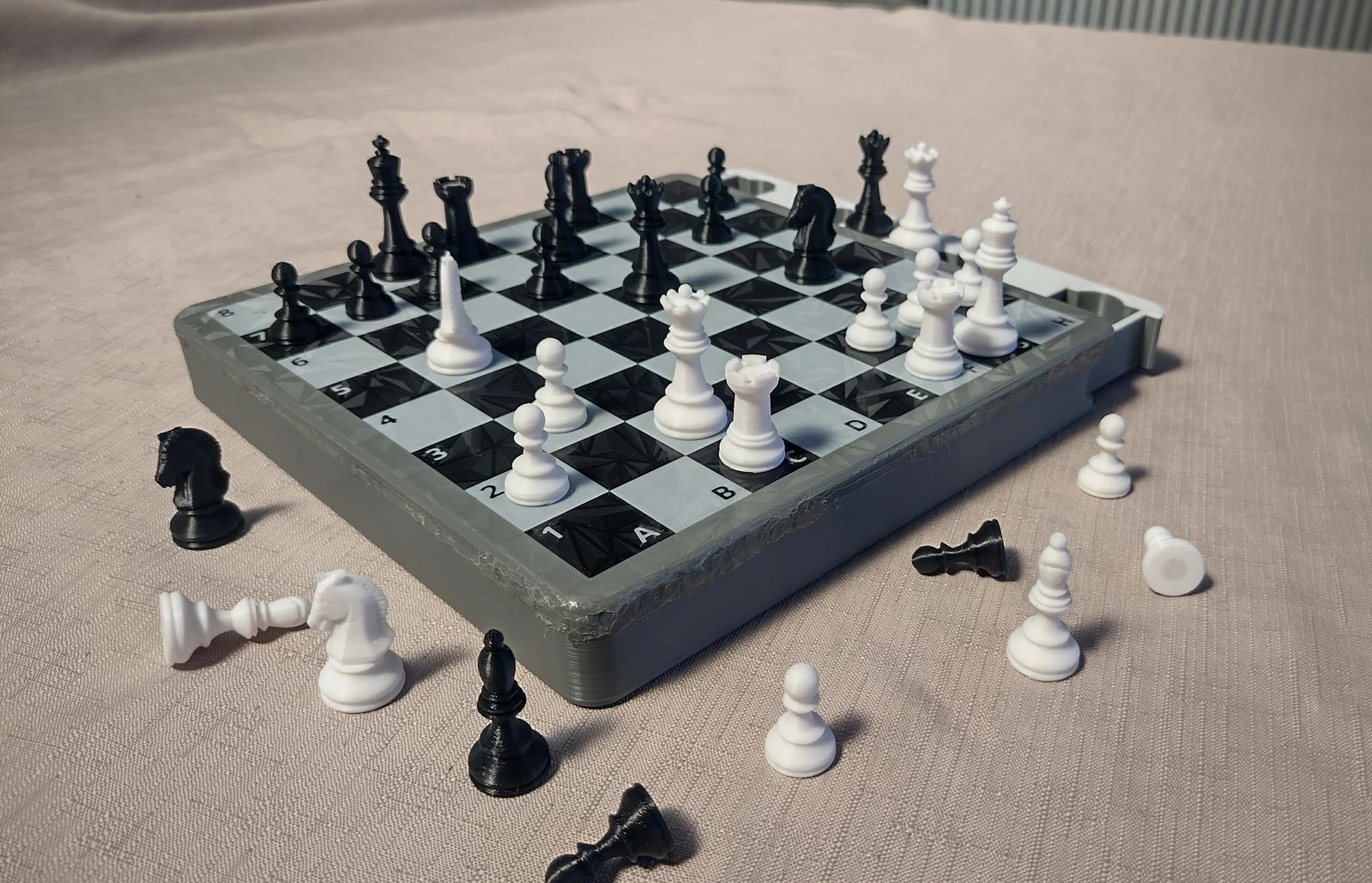

Máy In 1 Màu! Cờ Vua - Bộ Du Lịch Nam Châm Gấp Gọn

Đây là món đồ du lịch mình xài nhiều nhất!

Cảm ơn Beaver đã làm ra bộ file rất xịn với các quân cờ đẹp. Mình đã nâng cấp file sẵn có này để phù hợp với nhiều người hơn—đặc biệt là ai chỉ có máy in 1 màu. File này in được trên bàn in 220 x 220 hoặc lớn hơn, và dùng nam châm neodymium 6x3 mm. Mình gợi ý mua 200 viên để dư phòng. Giá rẻ lắm! Mình dùng Ender 3 Pro, mà máy chỉ in được một màu. Hơi tiếc thiệt, nhưng mình không bỏ cuộc với ước mơ có món đồ “đỉnh” này!

Mình dùng kỹ thuật của BV3D và áp dụng cùng kiểu ý tưởng khi làm bản này. Video ở đây, xem thử nha!

Quy trình này không hẳn là khó, nhưng bạn cần có Advance_Pause_Feature trong firmware (Marlin). Nói đơn giản là máy của bạn phải đọc được lệnh đổi màu (M600).

Tất cả máy Prusa thường sẽ có sẵn cái này, bạn có thể test bằng cách bấm nút đổi màu trong PrusaSlicer.

Nếu bạn chưa bật được tính năng này, mình gợi ý làm theo hướng dẫn đơn giản để cập nhật firmware ở đây. Bạn cũng cần máy được cân chỉnh (calibrate) ổn nữa, video ở đây! Và đây (lại là link nữa) là video về first layer chuẩn—bạn sẽ cần (mình rút kinh nghiệm rồi) để lắp nam châm cho vừa.

← Nút này nè

Rồi, vô phần cách in thôi.

Cách làm multi colour ở đây thực chất là in 3 lần khác nhau trên cùng một vị trí. Lúc chuyển qua bản in mới, nhớ giữ bed luôn nóng! Nếu bạn không có hệ ABL như BLTouch thì bỏ qua các khuyến nghị ABL.

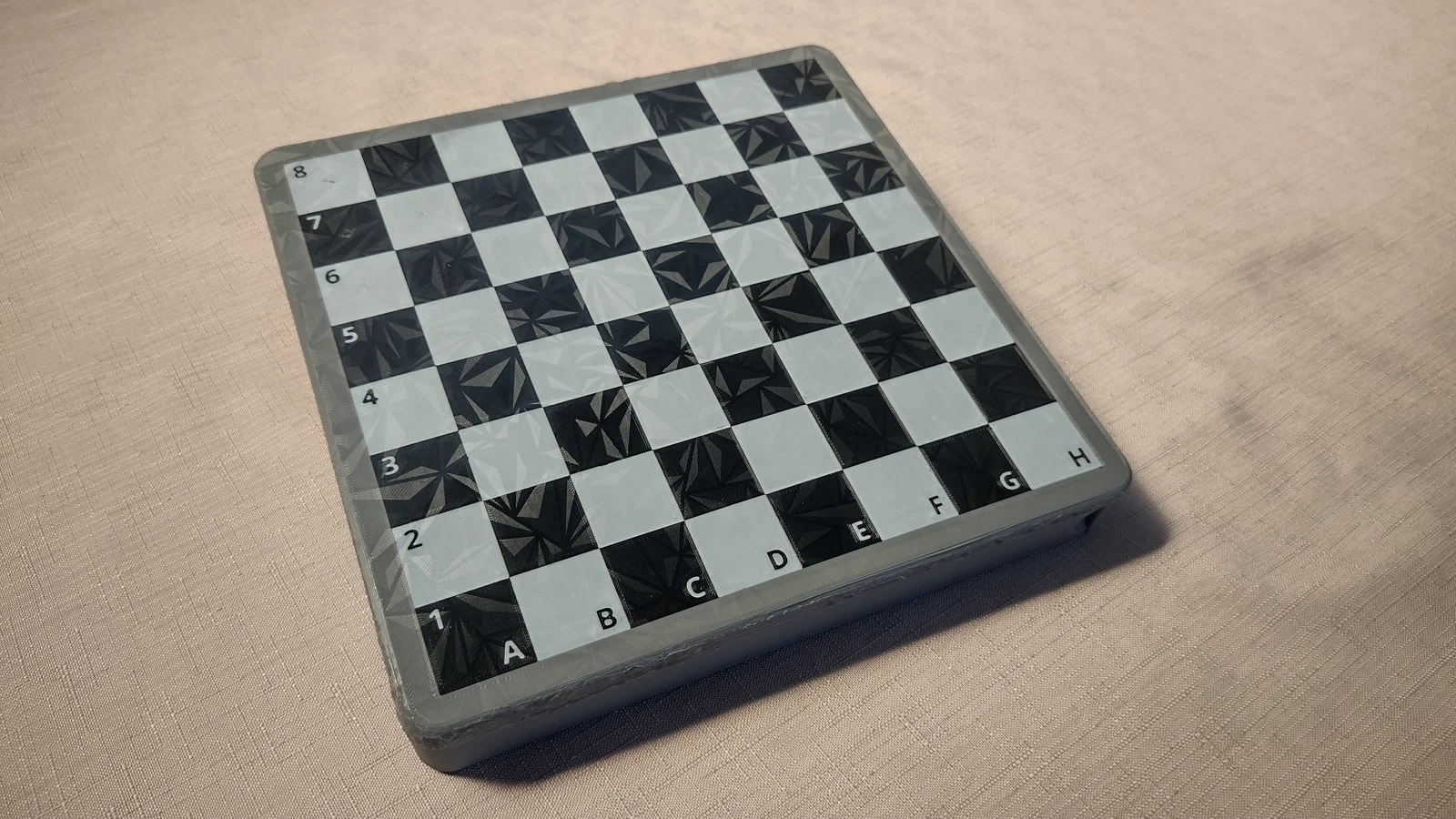

Bàn cờ (Board):

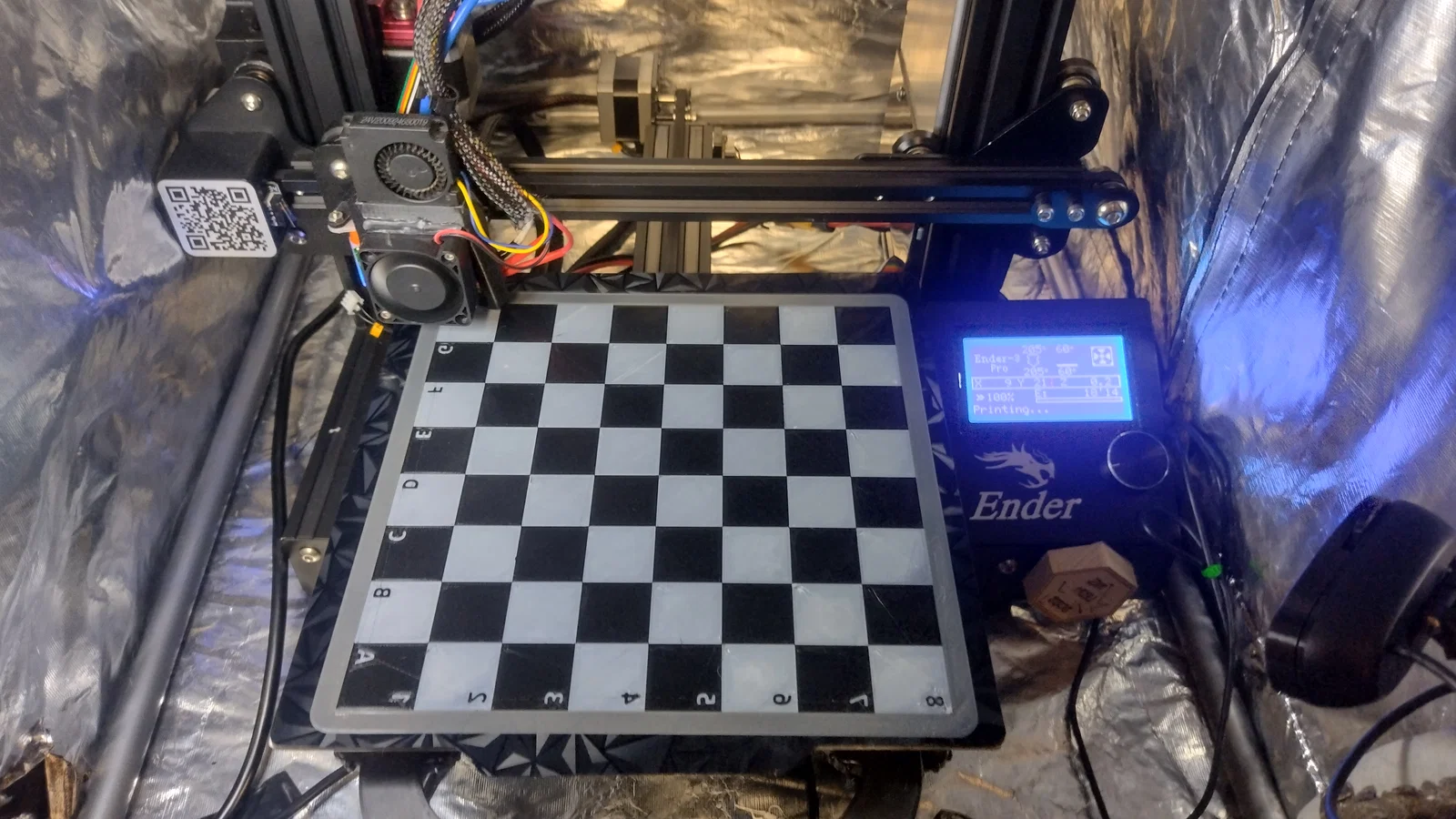

Ô Trắng (White Squares):

• In ô trắng trước.
• Skirt tuỳ chọn nhưng nhớ gỡ ra!
• Layer height 0.2mm
• Khi bắt đầu in chữ/số, giảm tốc độ in (chỉnh tay) để chữ và số đẹp nhất.

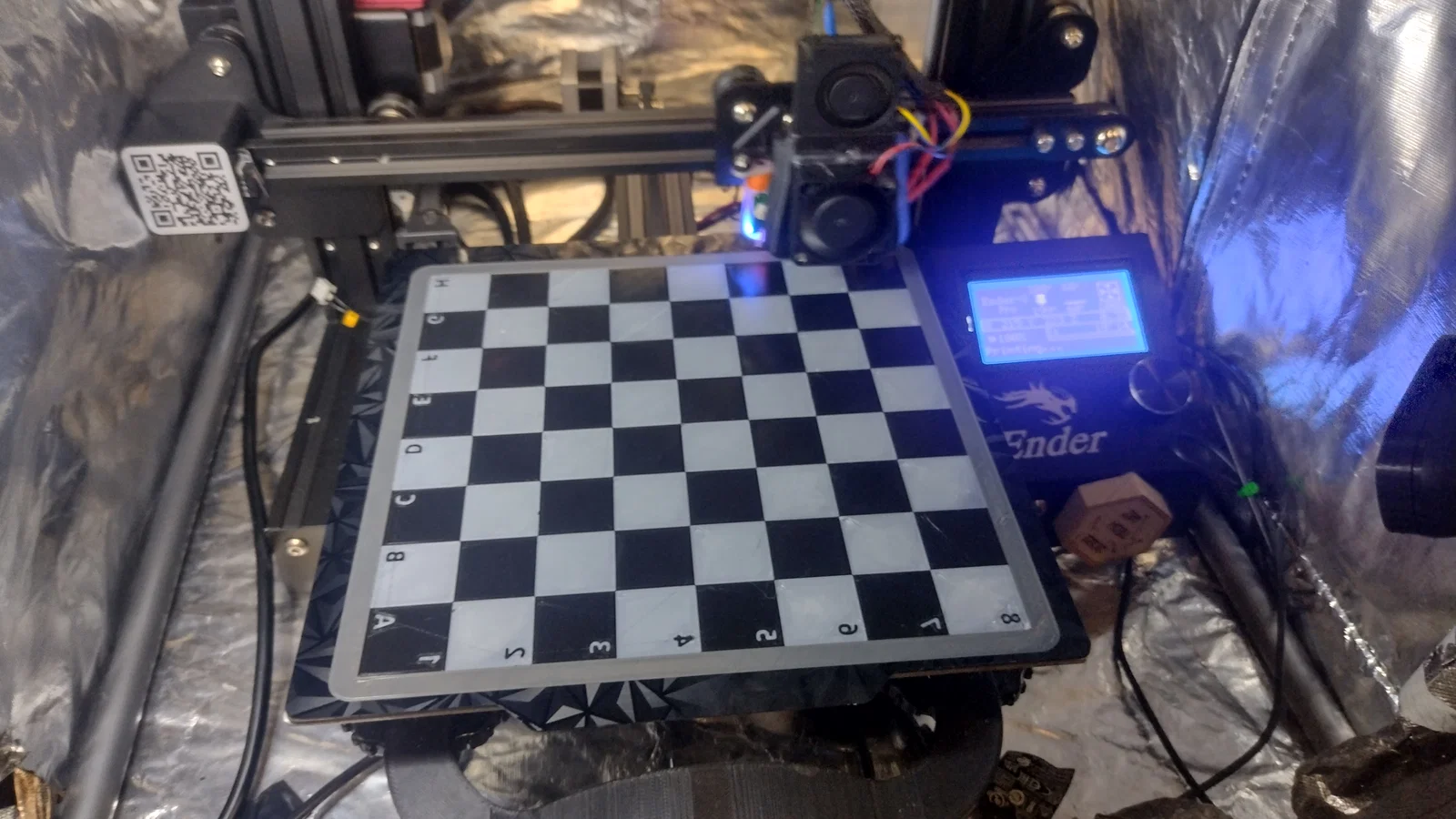

Ô Đen (Black Squares):

• CẢNH BÁO: nếu bạn dùng máy có ABL, có thể bạn phải đổi X và Y offset để đầu dò không probe lên trên các ô trắng.
• In ô đen thứ hai.
• Bạn phải tắt skirt vì nó sẽ va vào các ô trắng.
• Layer height 0.2mm
• Bạn không cần giảm tốc độ in cho phần chữ.

Mặt trên bàn cờ (Top Board):

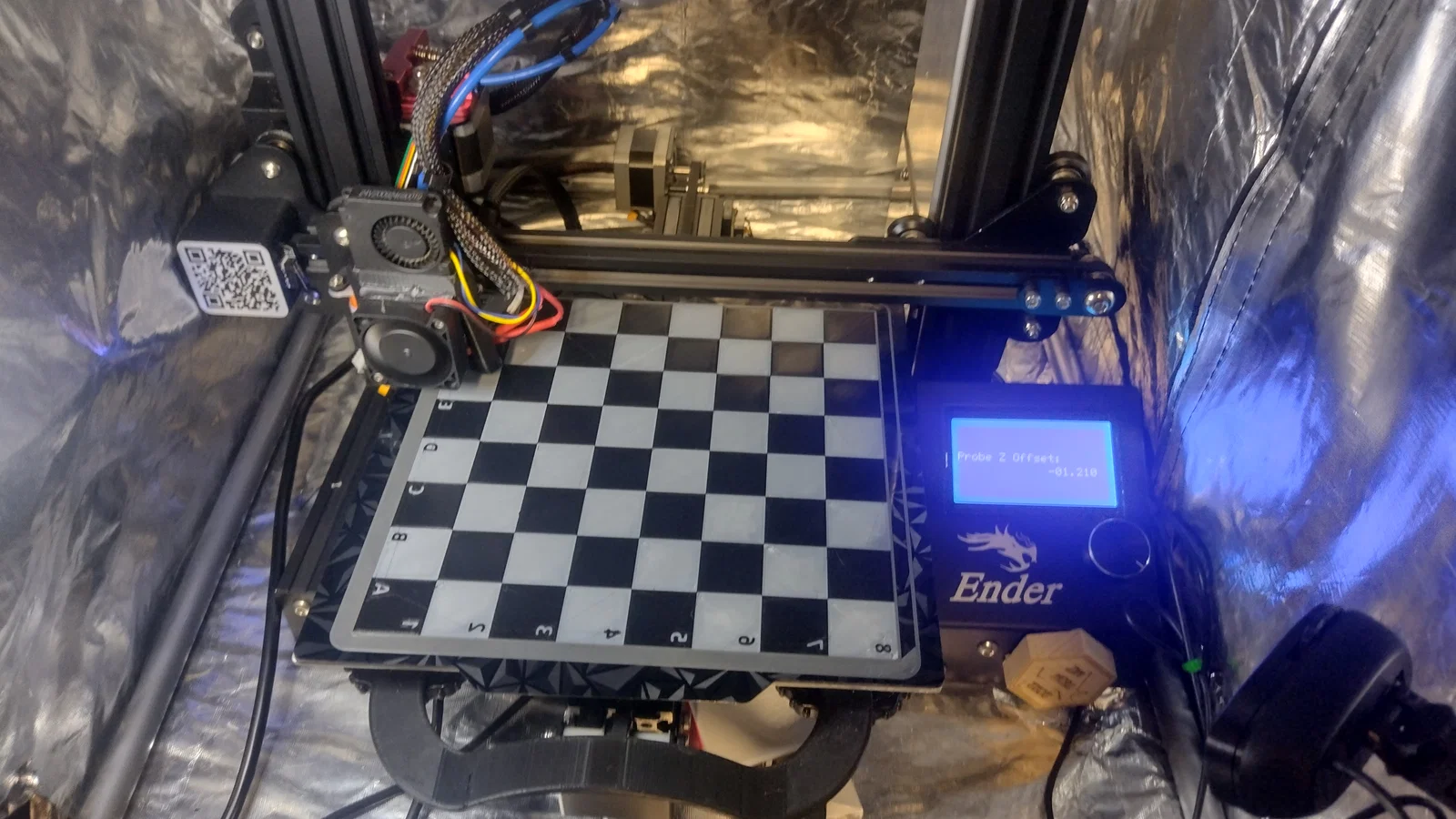

• CẢNH BÁO: Nếu máy bạn có ABL thì nó sẽ đụng vào các ô, nên dùng Z - probe offset wizard để chỉnh lại độ cao. Hiện tại mình chỉ biết cách này.
• Layer height 0.2mm
• PrusaSlicer sẽ bridge qua khe hở; chuyện này ổn và không làm thay đổi kết quả.
• Khuyến nghị dùng skirt.

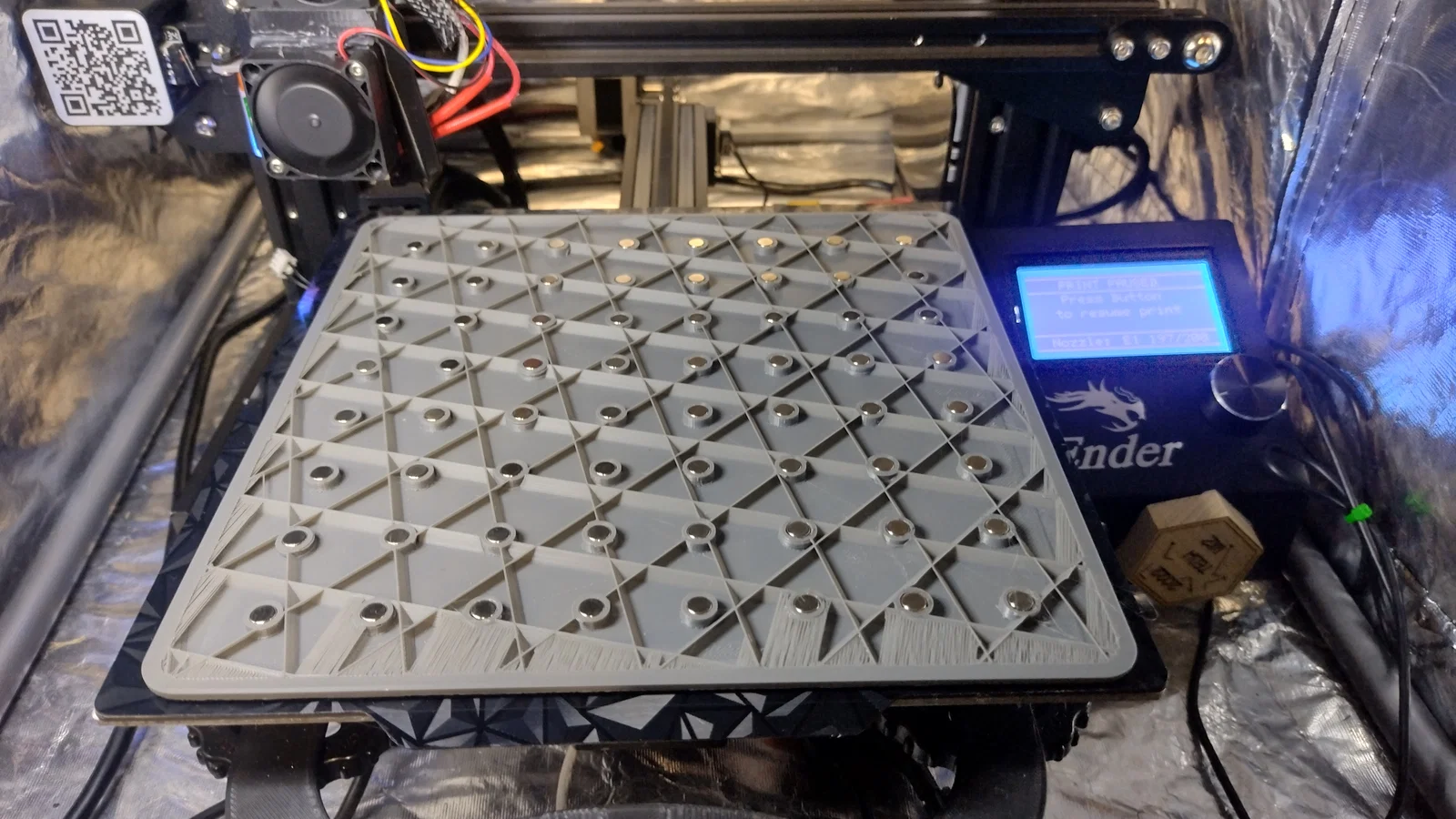

Top Board phần 2:

Bạn sẽ cần pause để thêm nam châm. Tóm tắt nhanh như sau:

• Dùng Pause print, kiểu như đổi màu vậy.

• Thêm pause print NGAY tại layer mà máy sẽ in đè lên trên. Lệnh sẽ được chèn ở đầu layer đó. Có rất nhiều tutorial về vụ này. Mình recommend video này!
• Infill - tối thiểu 5%, khuyến nghị 15%. Nếu muốn chắc nhất thì xem ở đây!

Phần đáy (Bottom Piece):

• Infill - tối thiểu 5%, khuyến nghị 15%.
• Shell count - 3
• Layer height - 0.2mm

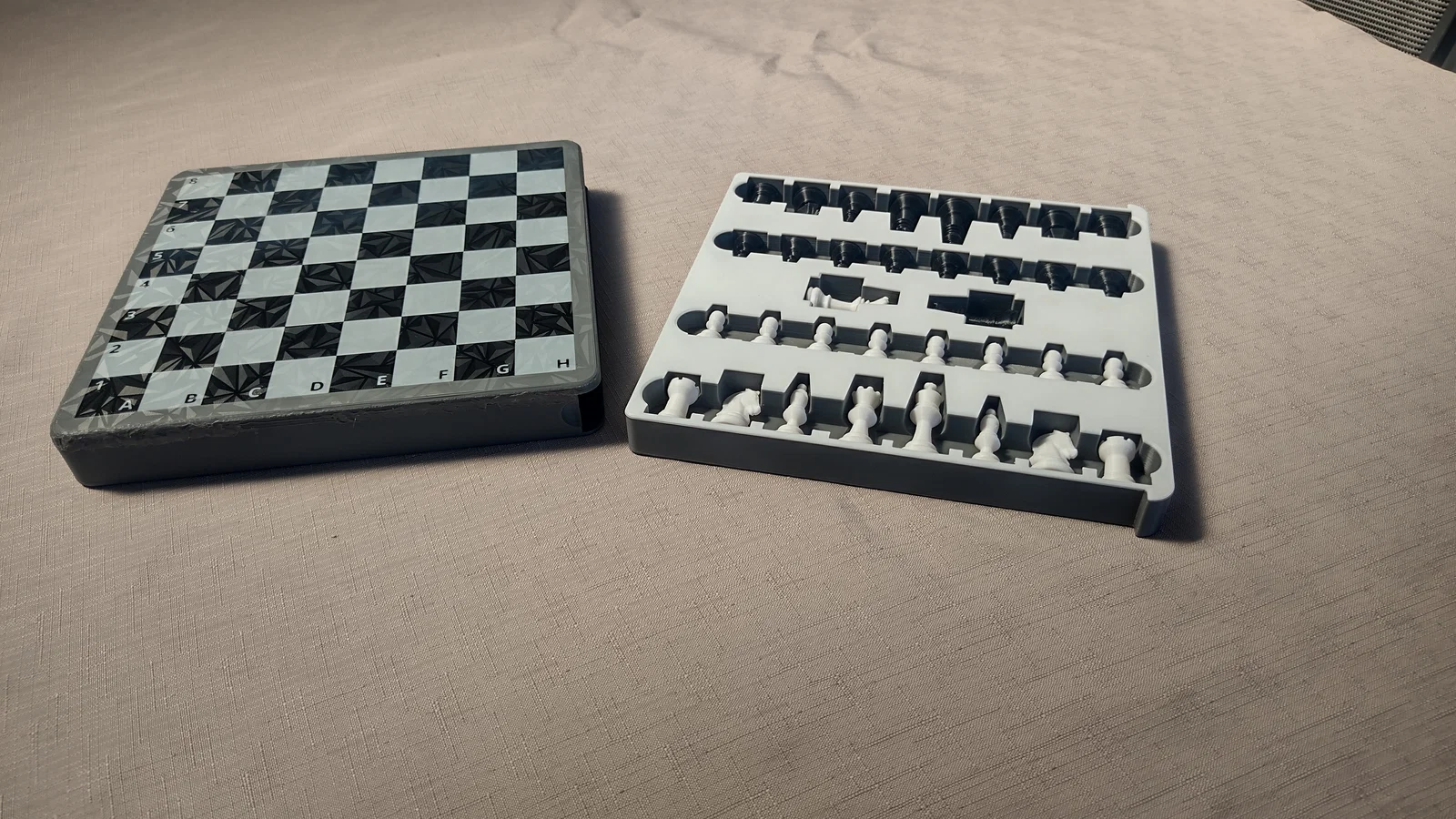

Ngăn kéo (Drawer):

• Có một điểm pause print ngay đây để gắn nam châm. đừng quên, vì không có nam châm là ngăn kéo sẽ không “hít” đóng lại được.
• Infill - tối thiểu 5%, khuyến nghị 15%.
• Shell count - 3
• Layer height - 0.2mm

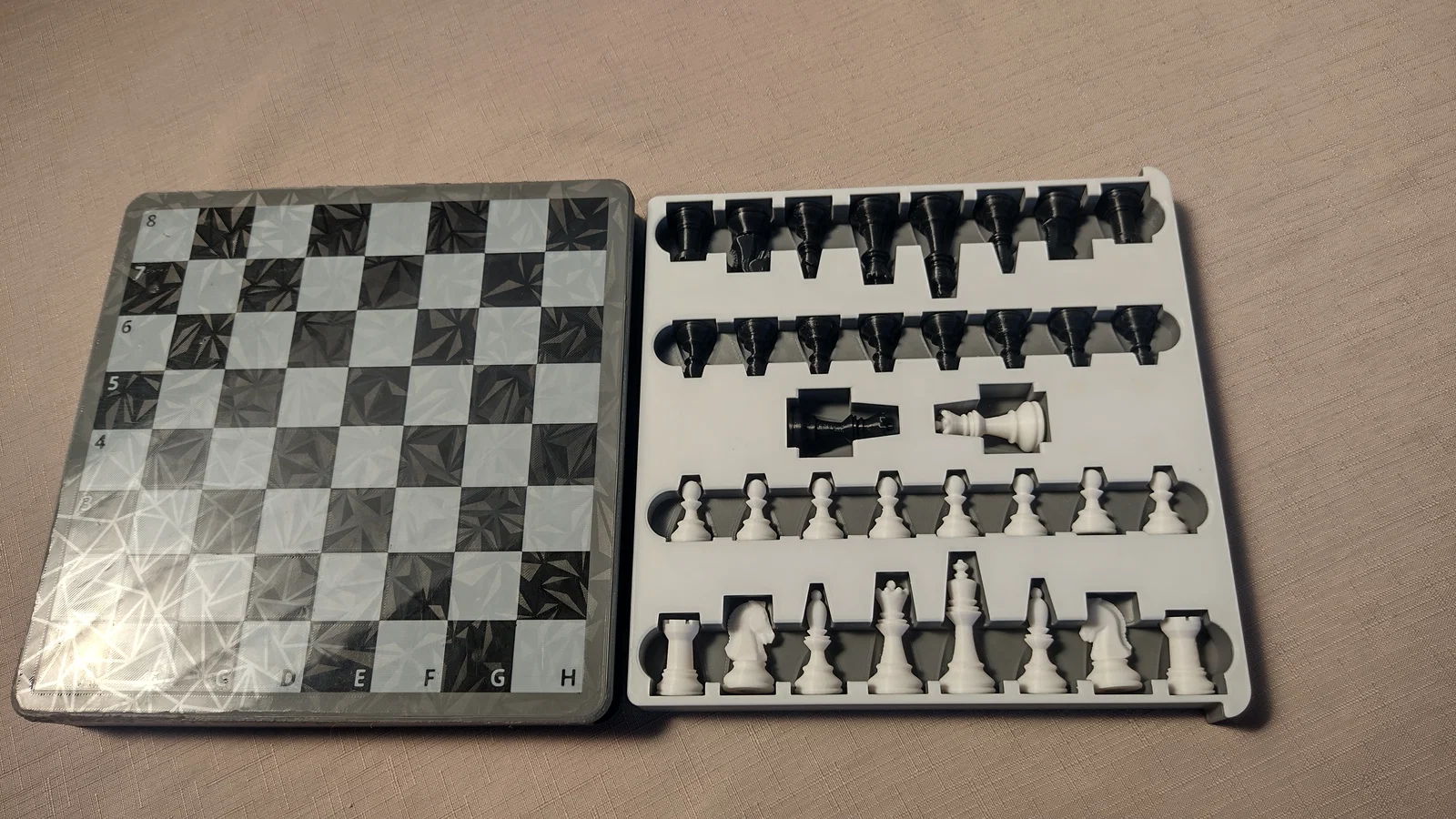

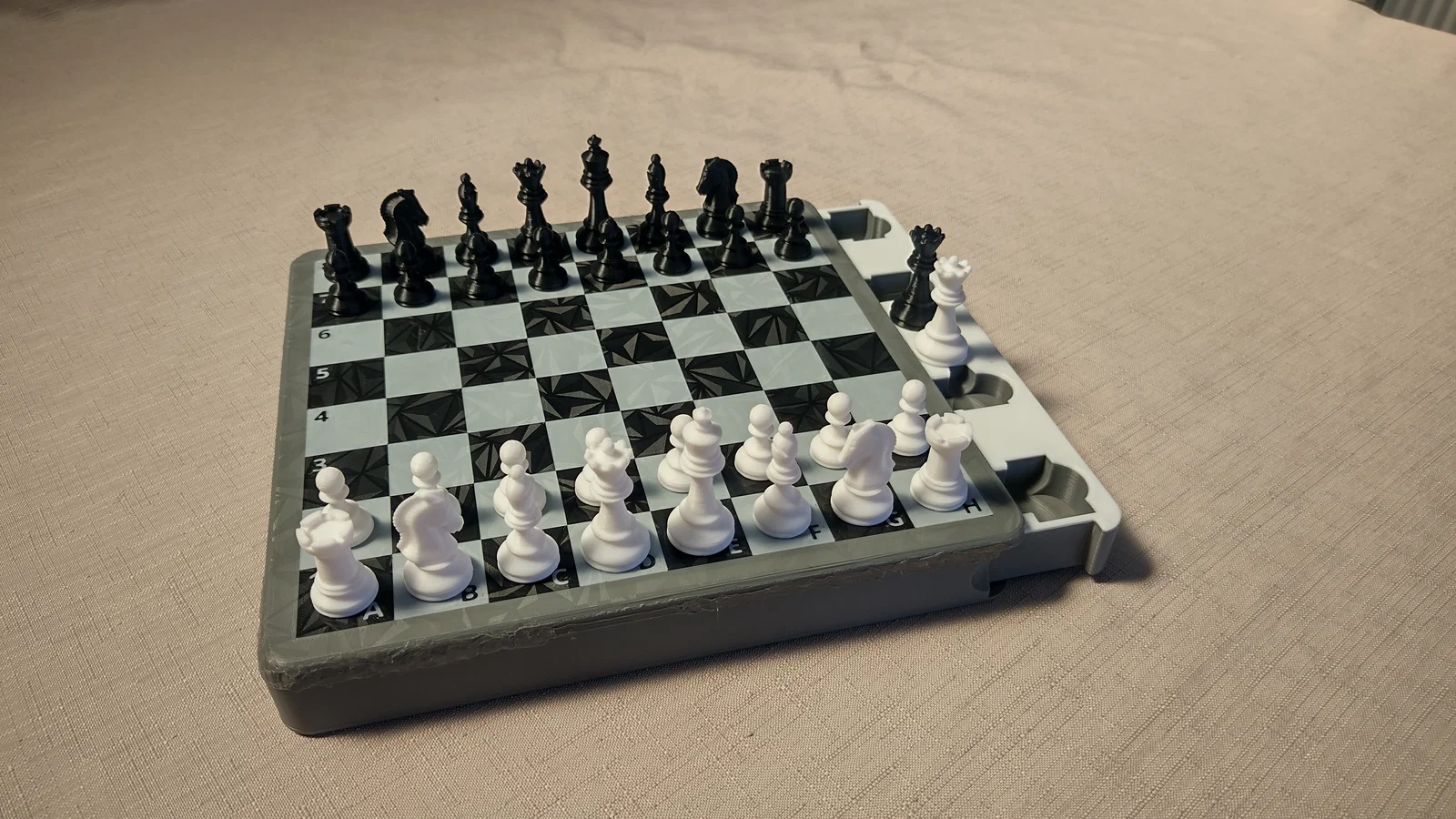

Quân cờ (Pieces):

• Với các quân cờ, nhớ set số lượng instance: Queen, Rook, Knight & Bishop mỗi loại 2.
• Pawn set 8.
• NHỚ canh bed cho chuẩn (trammed/leveled) theo link này, không là nam châm sẽ không vừa. Mình in thử 1 con pawn trước, gắn nam châm thử xem vừa không. Nếu không vừa thì in lại con khác để test.
• Infill - tối thiểu 5%, khuyến nghị 15%.
• Shell count - 3
• Layer height - 0.2mm / Gợi ý để chi tiết đẹp nhất - 0.12mm

Kết luận:

Cảm ơn bạn đã dành thời gian. Nếu có câu hỏi gì, hoặc muốn mình làm phiên bản bàn cờ to hơn/nhỏ hơn, cứ để lại bình luận là mình làm liền.
