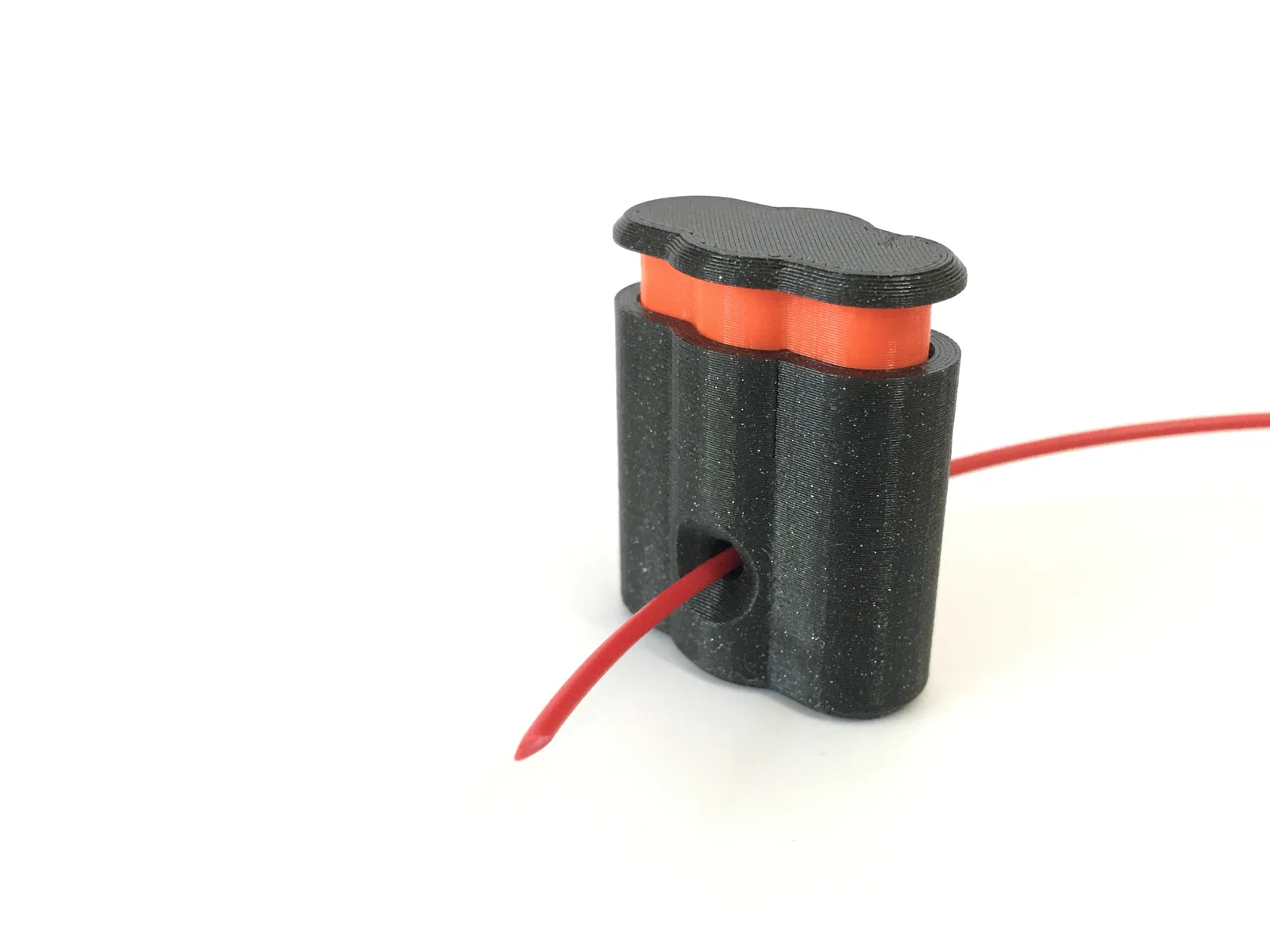

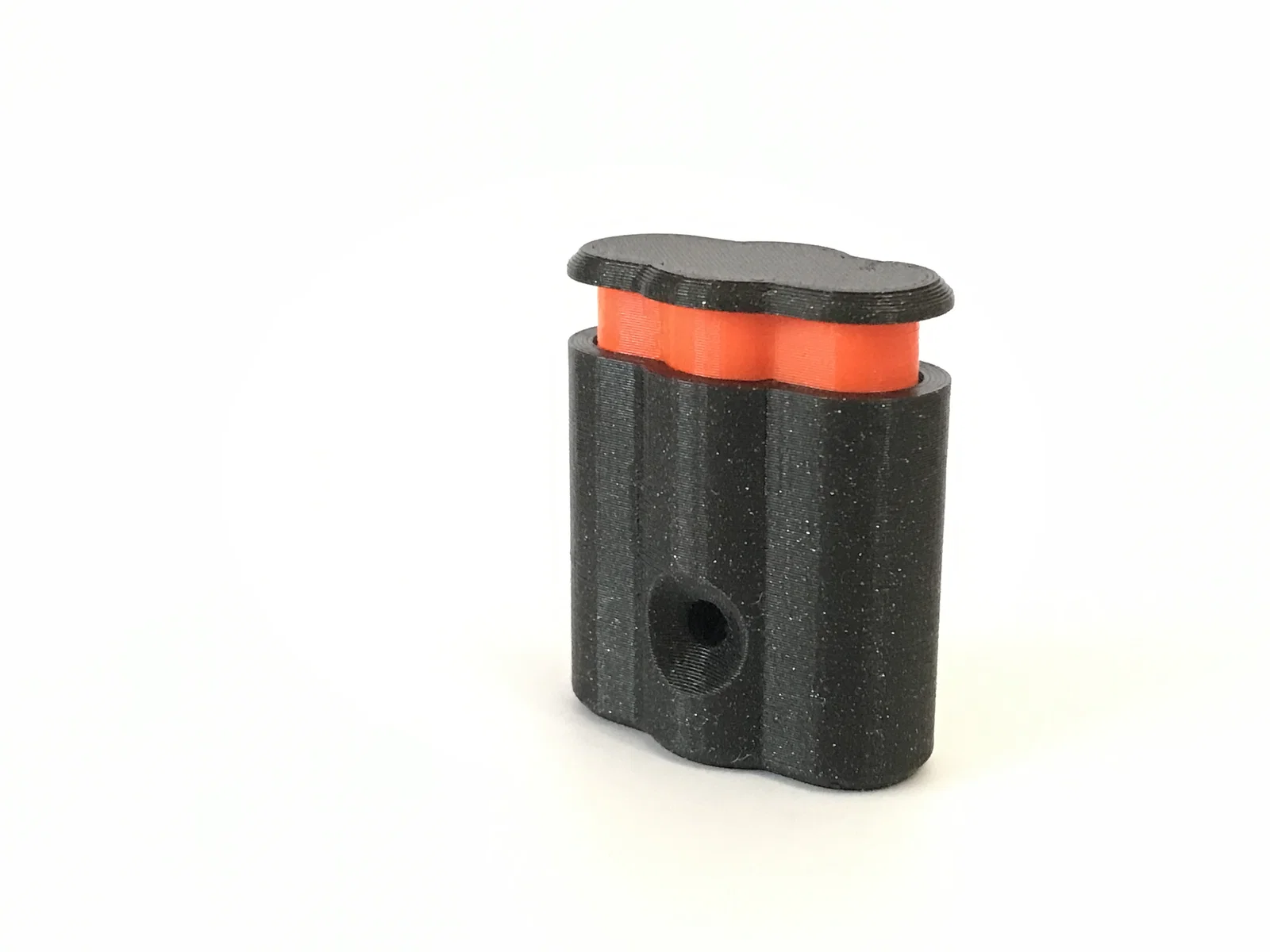

Bộ Cắt Filament 45°

Mình có làm một bản remix dựa trên thiết kế rất hay của @Pomi cho mẫu "45° Filament Cutter". Ở phiên bản của mình, mình nhúng đai ốc (nuts) để thay cho kiểu ren trực tiếp trên nhựa như bản gốc, giúp tăng độ bền và khả năng chống mòn theo thời gian. Ngoài ra mình cũng tối ưu lại các chi tiết để giảm lượng filament cần dùng khi in.

Quy trình build

3D Printing

Mình đã đính kèm sẵn file các part (đã slice bằng PrusaSlicer), nhưng bạn có thể tham khảo các thiết lập sau:

• Vật liệu: PLA/PETG
• Supports: Không
• Độ phân giải: 0.2mm Layer Height (dùng nozzle 0.4mm)
• Perimeters: 2
• Top Layers: 2
• Bottom Layers: 2
• Infill: 40%

Phần cứng (Hardware):

• 1x | Lưỡi dao Snap-Off 18mm (chỉ cần 1 đoạn lưỡi)
• 2x | DIN 912 - M3 x 25mm
• 2x | DIN 934 - M3
• 2x | Lò xo bút bi (dài 20mm x đường kính 4mm)

Dụng cụ & Vật tư:

Để lắp ráp, bạn cần các dụng cụ sau:

• Lục giác (hex key) cỡ 2.5
• Keo CA hay còn gọi là "Super Glue" (tùy chọn)
• Chất bôi trơn (tùy chọn)

Hướng dẫn lắp ráp

Làm theo các bước dưới đây để lắp bộ cắt filament 45°:

1. In các part được cung cấp.
2. Bẻ 1 đoạn từ lưỡi Snap-Off 18mm rồi gắn vào part filament-cutter_top. Canh theo dấu nhỏ gần khe đặt lưỡi để góc nhọn của đoạn lưỡi nằm đúng hướng. Lắp đoạn lưỡi sao cho cạnh cắt hướng lên trên. Mình khuyên bạn nên dùng kìm để gắn lưỡi cho an toàn.
3. Nhét các đai ốc (nuts) vào part filament-cutter_top. Bạn có thể ép mạnh bằng cách tì chi tiết lên một mặt phẳng.
4. Đặt filament-cutter_top-cap lên filament-cutter_top. Thiết kế dạng khít, nhưng bạn có thể cố định thêm bằng vài giọt super glue.
5. Luồn vít M3 vào filament-cutter_bottom. Bạn cũng có thể chấm một ít chất bôi trơn lên vít và bên trong hốc vít để cơ cấu chạy mượt hơn.
6. Lắp lò xo bút bi vào đúng vị trí trên các vít M3.
7. Đặt filament-cutter_top lên filament-cutter_bottom rồi ấn xuống hết hành trình.
8. Siết vít bằng lục giác 2.5 cho tới khi vít chạm điểm dừng. Không cần siết quá chặt.

Góp ý

Nếu bạn có đề xuất hay ý tưởng nào cho dự án này, cứ nhắn cho mình qua nút message trên trang profile. Mình rất trân trọng mọi góp ý để cải thiện dự án. Cảm ơn bạn!
