Facom nano tool holder – Chi tiết thay thế kèm pin, junction và hướng dẫn làm spring

Cập nhật 08/04/2026: phần junction bị thiếu 1 cái lỗ, tới hôm nay mình mới đem ra dùng... xin lỗi nha.

Đã cập nhật file! :)

Để mình kể sơ câu chuyện đằng sau dự án này trước.

Một đêm ở xưởng lúc đang ca làm, đồng nghiệp mình nói là ảnh làm bể cái hộp Facom nano. Mình kêu ảnh đưa xem thì thấy cái tool holder bị gãy làm đôi. Mình nói: đưa mình mấy cái phần đó, cho mình vài bữa. Mình lấy thước cặp, mở Fusion360 và triển luôn.

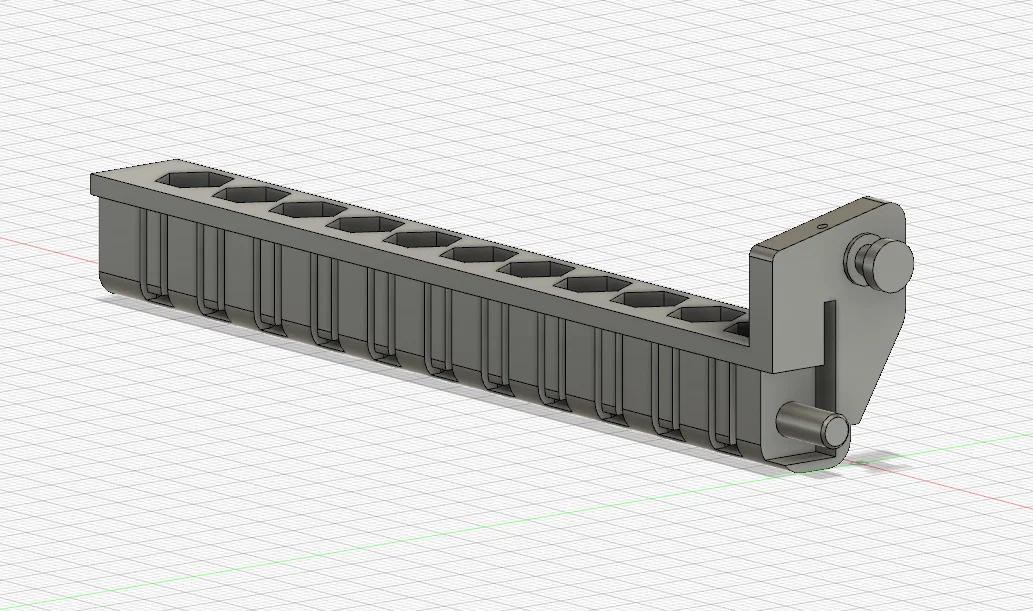

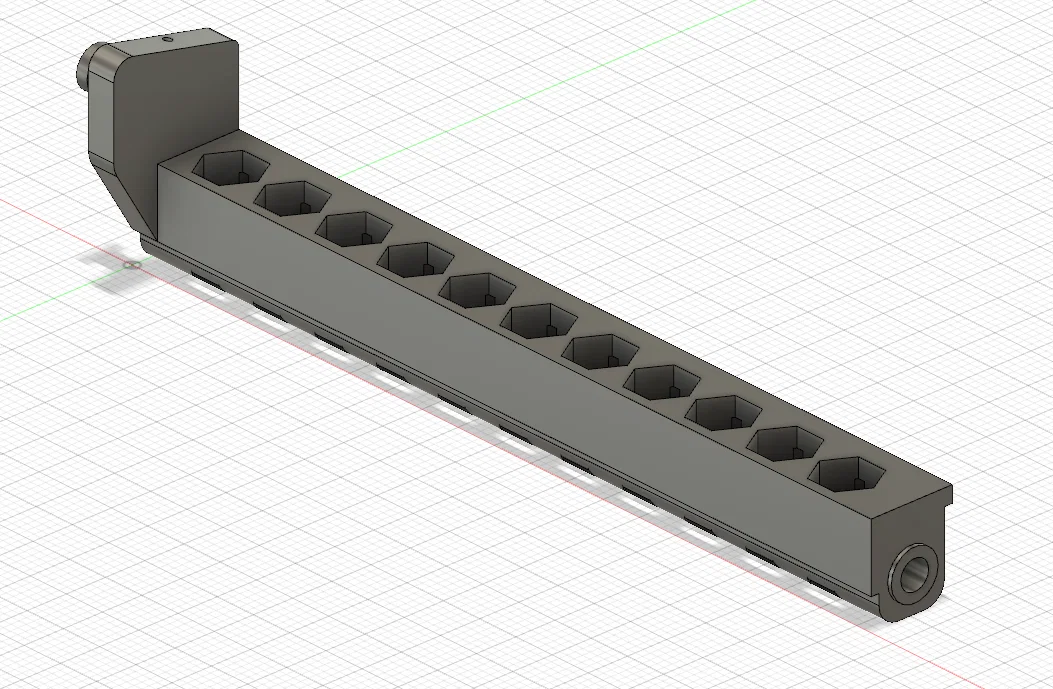

Mình làm lại (reproduce) cái chi tiết và thêm một chút độ rơ (play) để kẹp/giữ dụng cụ. Thử 3 lần thì ra đúng độ rơ mình muốn.

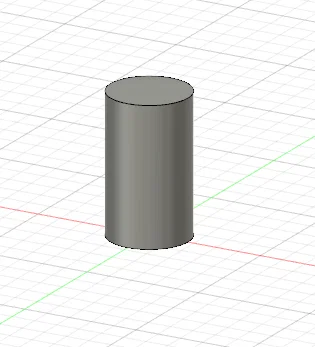

Mình cũng làm luôn cái pin, vì nó là phần lắp cuối để khóa tool holder đúng vị trí.

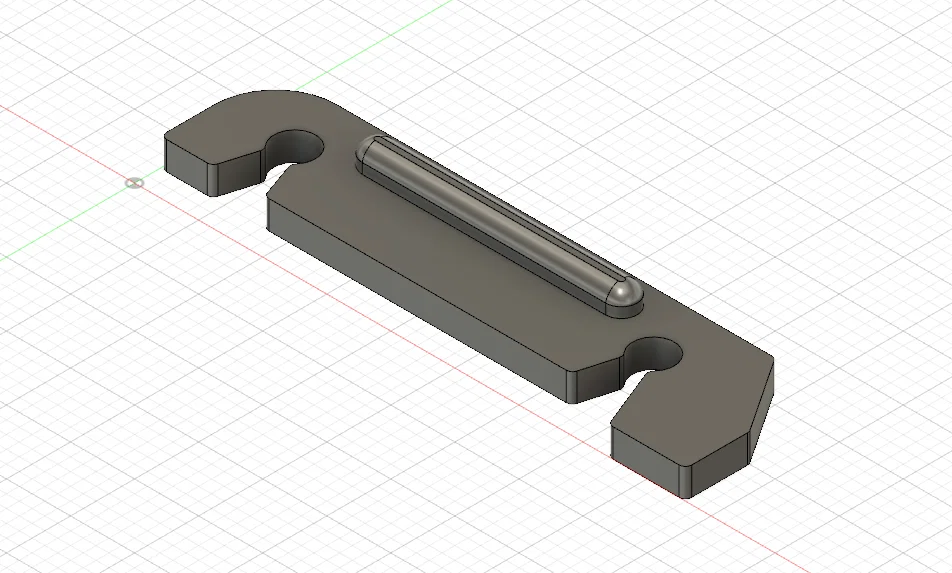

Phần junction thì không bị gãy, nhưng mình cũng tranh thủ làm và test luôn, giống như phần lò xo (spring).

Mình đăng file STEP cho ai muốn remix hoặc chỉnh lại kích thước (cotation) cho phù hợp máy in của bạn.

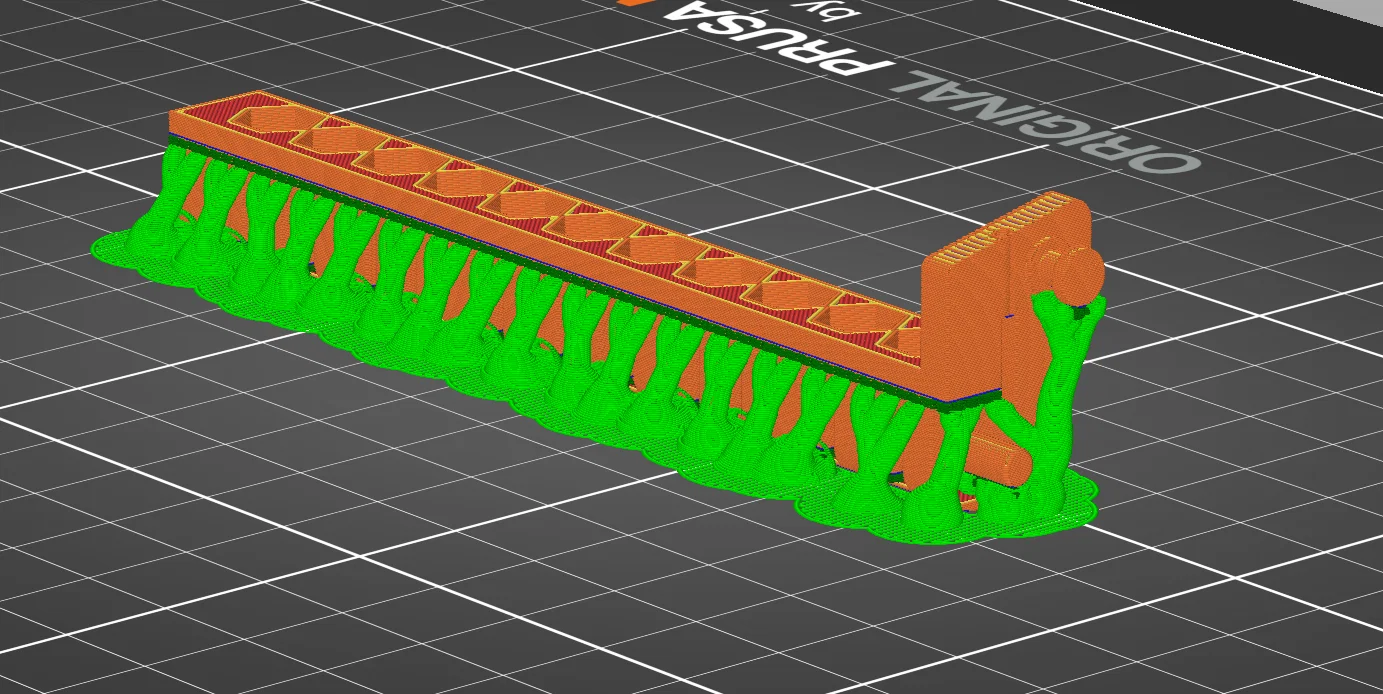

In bằng PLA hoặc PETG (PLA cũng ổn, tùy bạn dùng nhiều hay ít). Mình dùng Prusament với setting cơ bản, chỉ cần support cho phần holder.

Bắt đầu bằng cách bẻ hết organic support trên các holder và làm sạch lại. Sau đó dùng mũi khoan 1mm khoan lại lỗ cho lò xo (chỉ có 1 chi tiết dùng lò xo).

Phần lò xo bạn có thể dùng kẹp giấy (paper clip), đường kính của nó là 0.8mm. Bạn có thể thấy kích thước kẹp giấy trong hình.

Duỗi thẳng ra, dùng kìm mỏ dẹt (flat pliers) để hỗ trợ.

Sau đó dùng mũi khoan 4mm và quấn lò xo tròn như trong hình, bạn cần 4 vòng quấn.

Nhớ chừa đủ chiều dài mỗi bên để bẻ khúc cuối và cắt.

Đây là chiều dài của lò xo zin:

Bẻ khúc nhỏ cuối cùng và cắt để được đúng kích thước.

Cho lò xo vào lỗ 1mm bạn đã khoan lúc trước, rồi xoay nó vào trong theo trục.

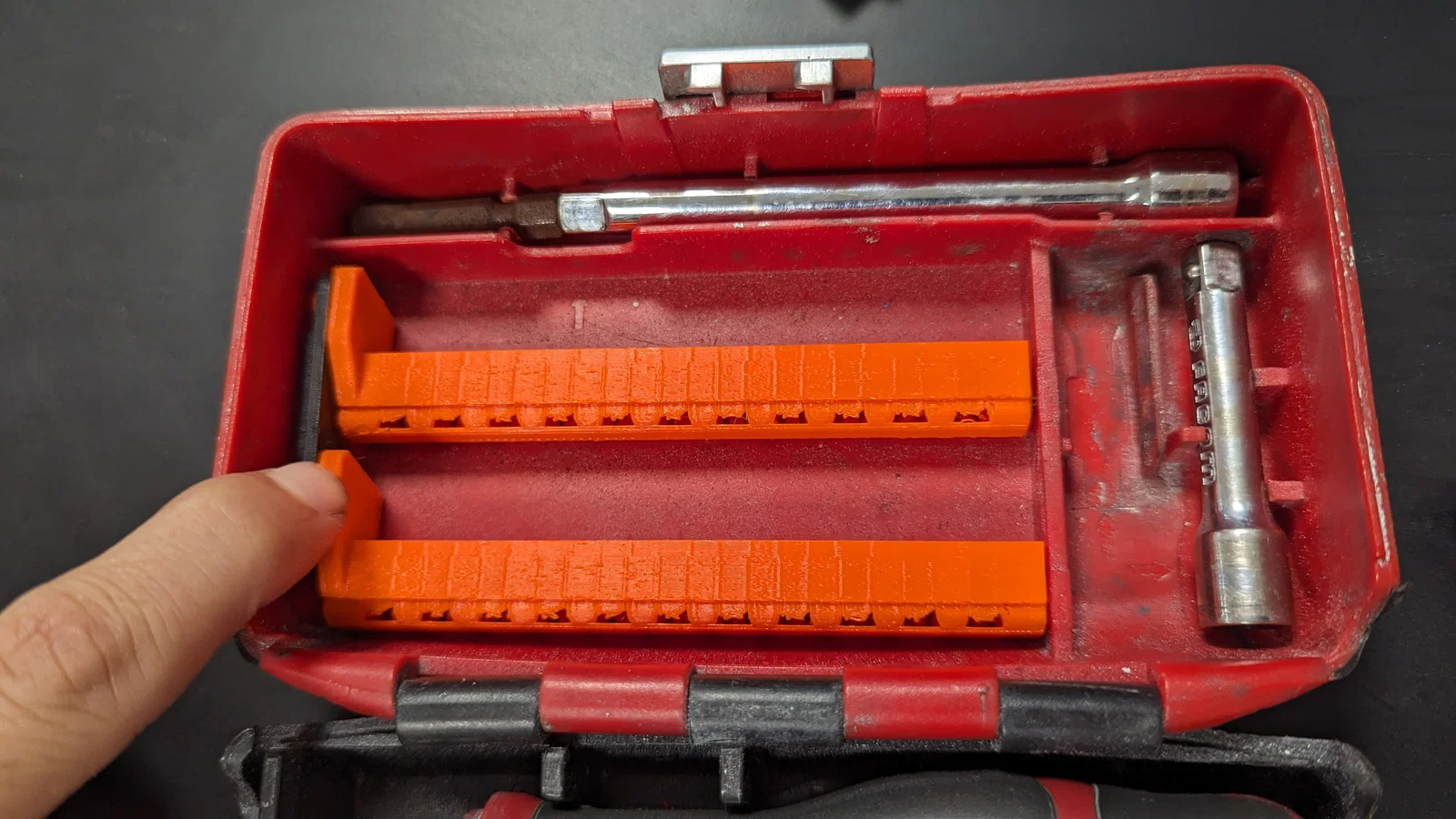

Giờ ráp 2 cái holder với junction, nhớ để ý đặt phần tròn của junction về phía lò xo.

Đưa trục (axe) vào bên trái, cho vào lỗ của hộp và canh thẳng với lỗ bên phải.

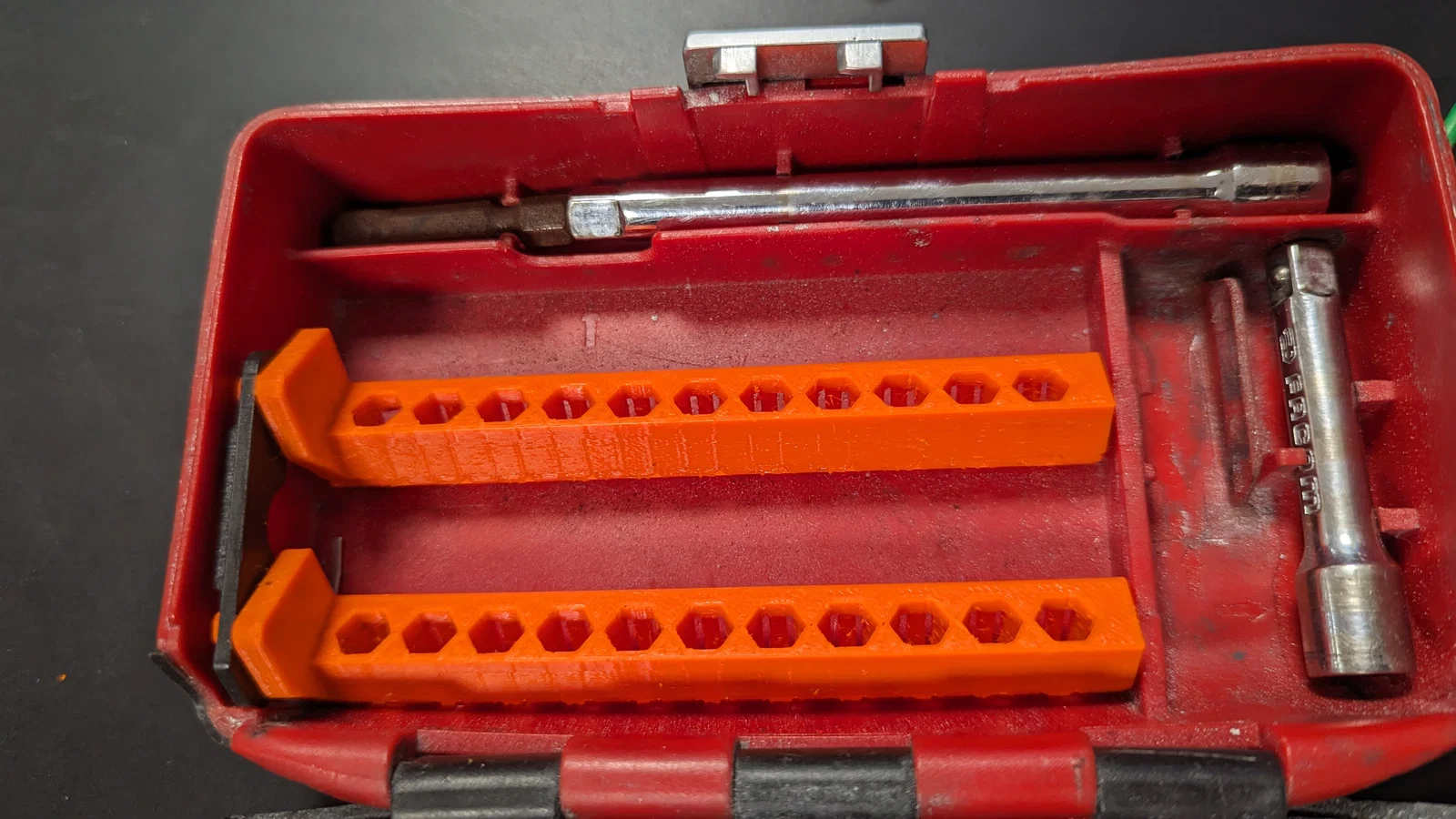

Thêm pin vào lỗ bên phải, xuyên qua holder. (trong hình bạn có thể thấy junction in 3D đang hoạt động ok)

Dùng kìm mỏ dẹt đẩy vào cho dễ, thường thì nó fit rất chặt, nhưng nếu muốn bạn có thể dán keo.

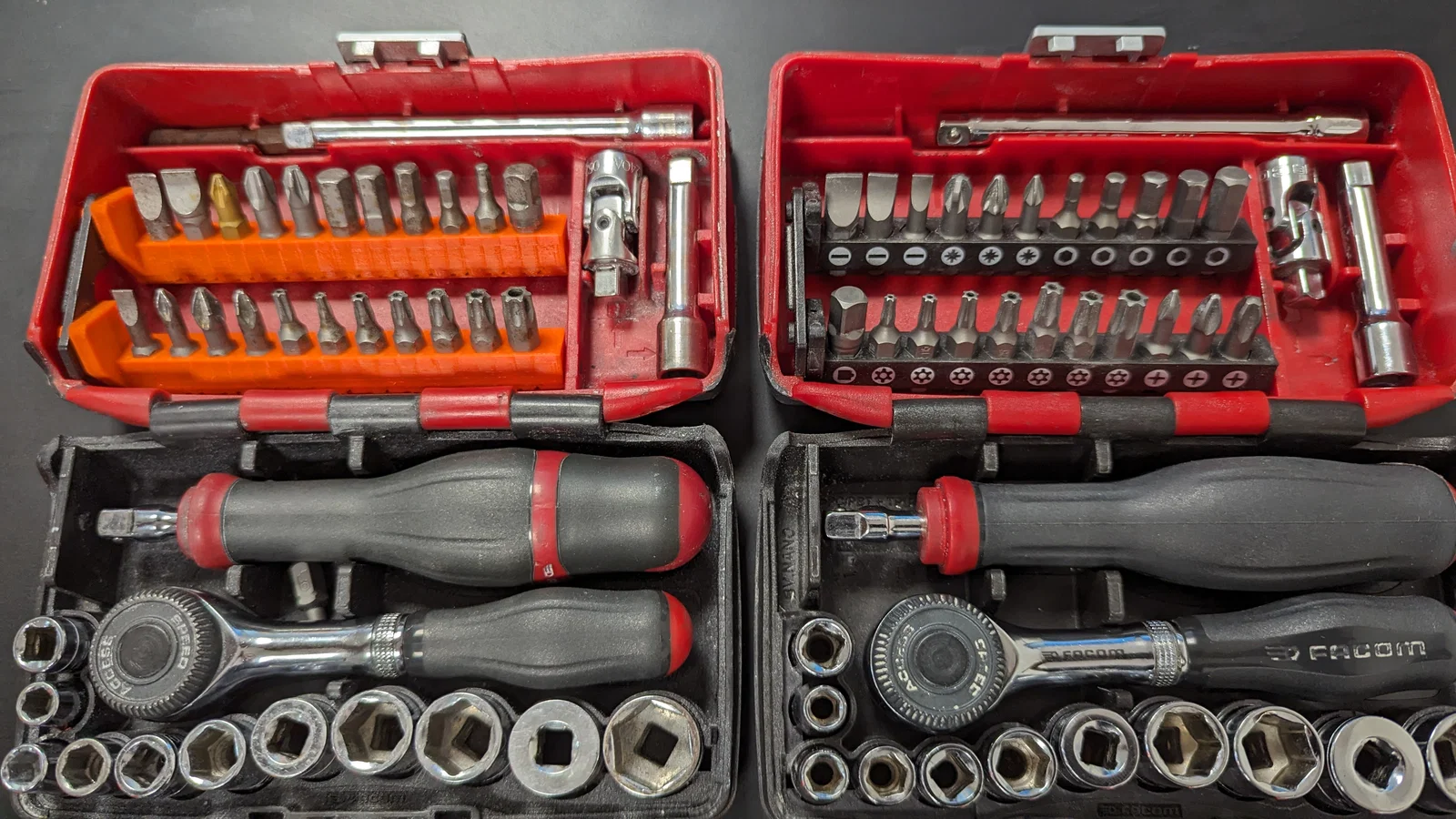

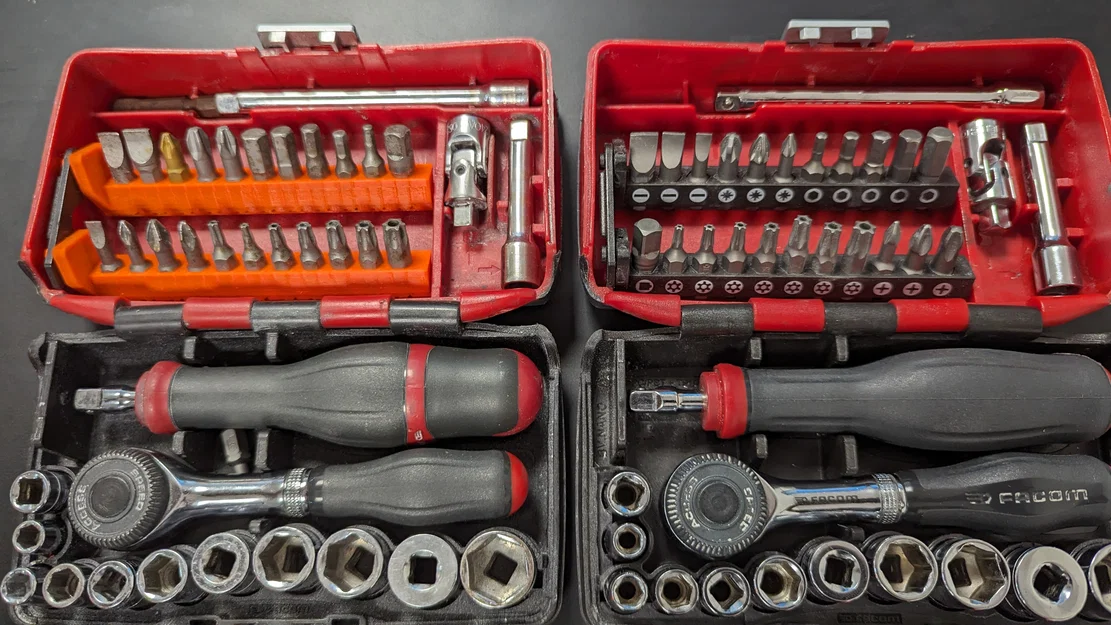

Vậy là xong, đây là kết quả với một bộ Facom nano bình thường.
