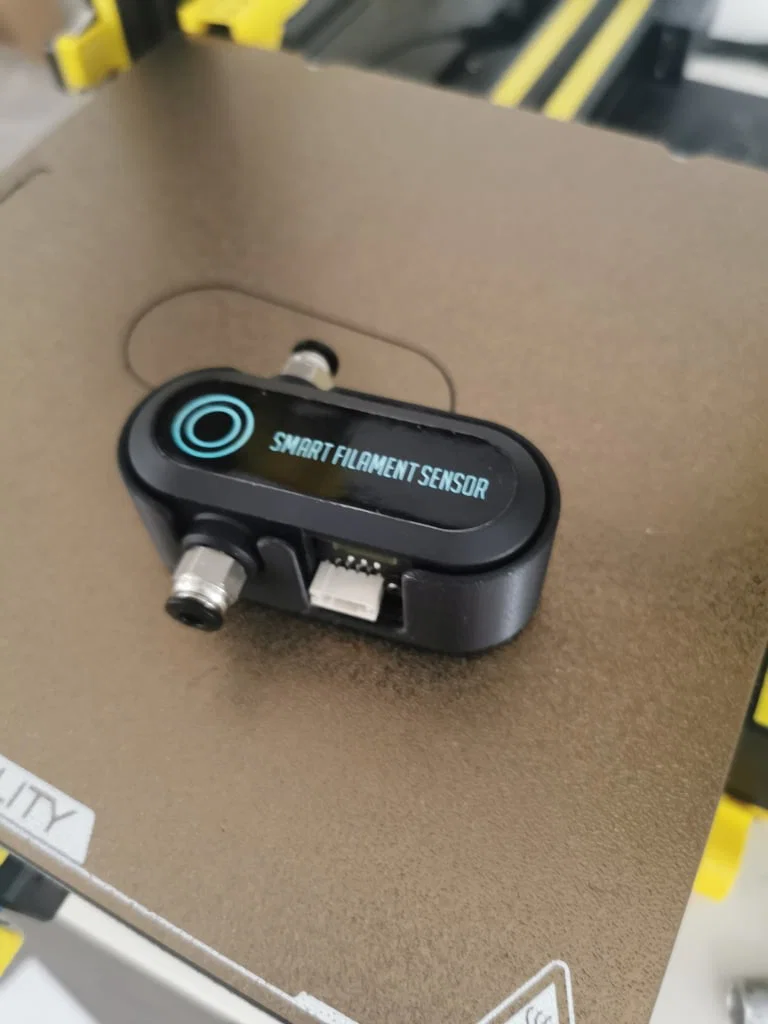

Mount Direct BTT Smart Filament Sensor cho Sprite Pro

Có vẻ chưa ai làm một cái mount Direct Sprite cho cái sensor đó, nên mình quyết định làm luôn.

Mình gặp vấn đề với sensor khi nó được gắn quá xa extruder, nên bị “slag” rất nhiều. Khoảng 20 cm filament nằm giữa extruder và sensor, thành ra nó cứ liên tục pause vì tưởng là bị kẹt. Mình phải tăng run out distance lên rất cao đến mức nó không còn là “smart” sensor nữa.

Với cái mount này bạn có thể giữ đúng run out distance khuyến nghị 7 mm và sensor hoạt động đúng như thiết kế (cá nhân mình dùng 10 mm).

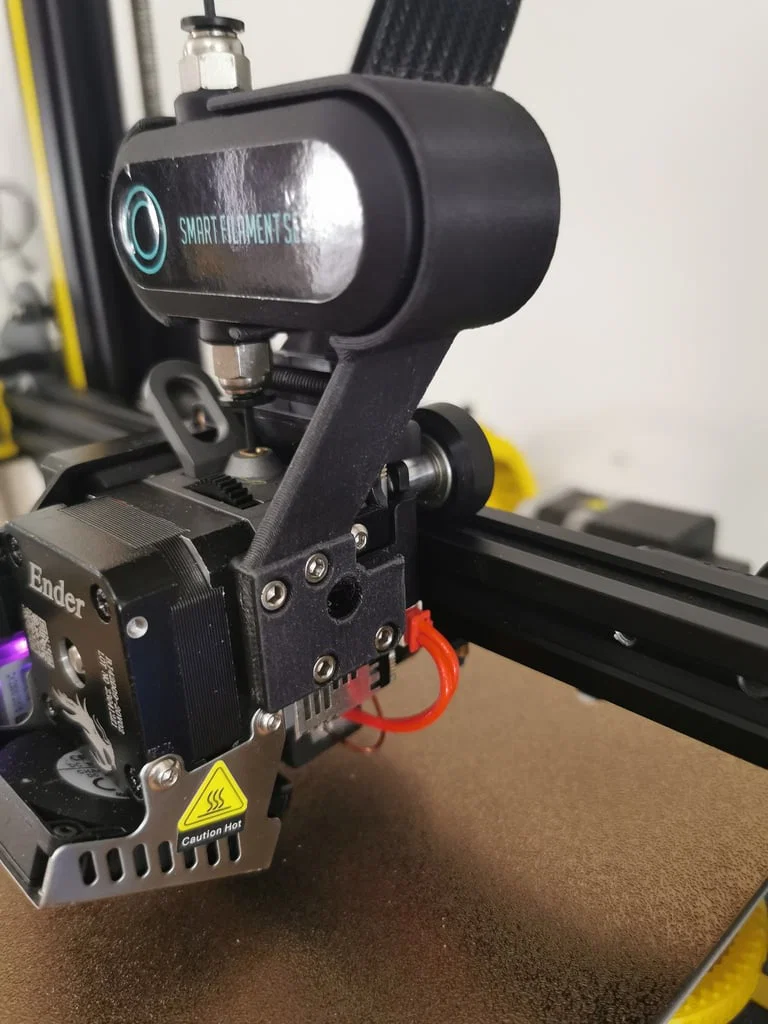

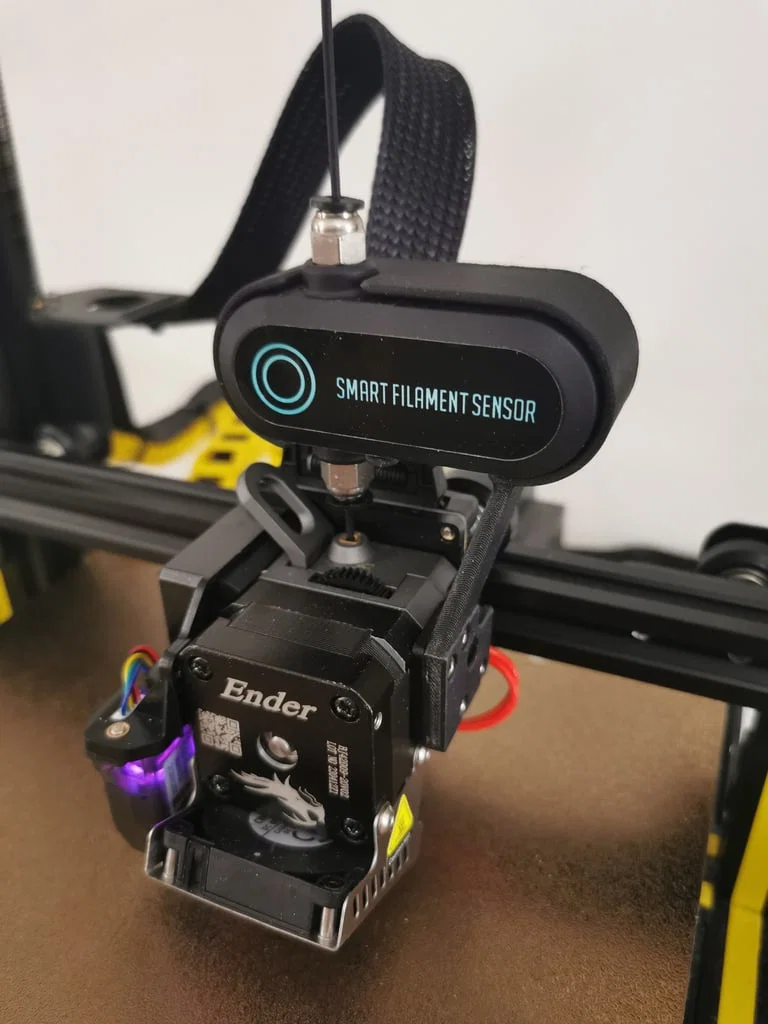

Không cần thêm phần cứng gì hết, bạn dùng 4 con vít đi kèm với Sprite, rồi bắt mount vào bên hông extruder bằng đúng vít zin của extruder. Mọi thứ sẽ khớp với nhau rất “ngon”, kiểu vừa như in.

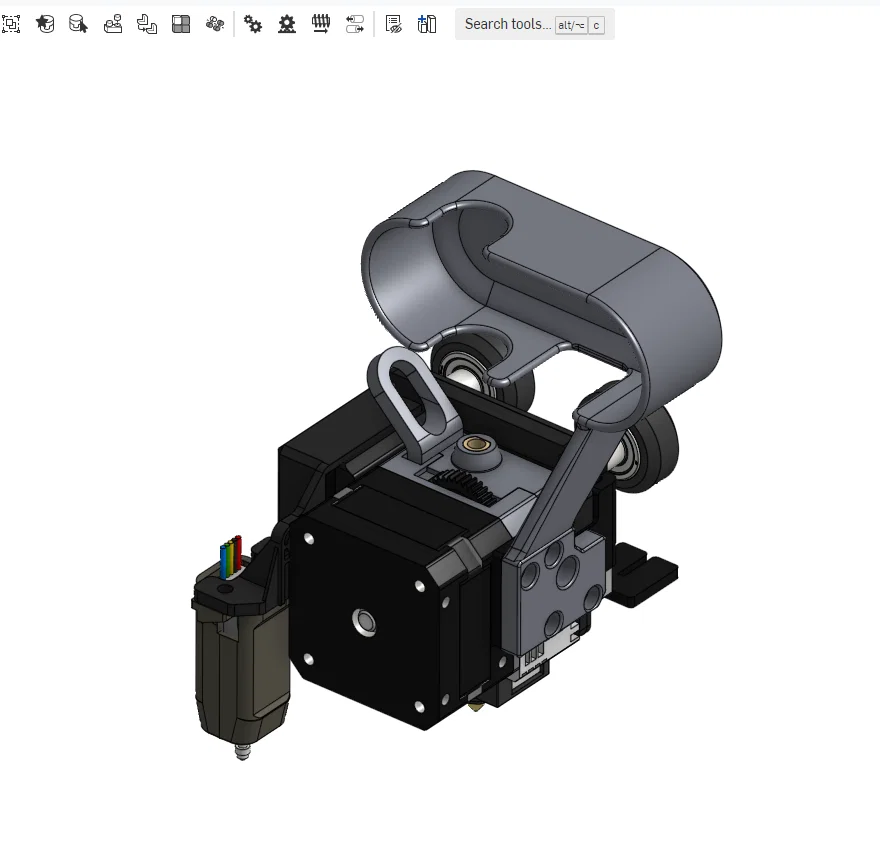

Mình cũng thêm luôn model đầy đủ của extruder và phần basic casing, phòng khi ai muốn remix, ví dụ thêm một V Knob phía sau basic case rồi lắp đâu đó vào V profiles.

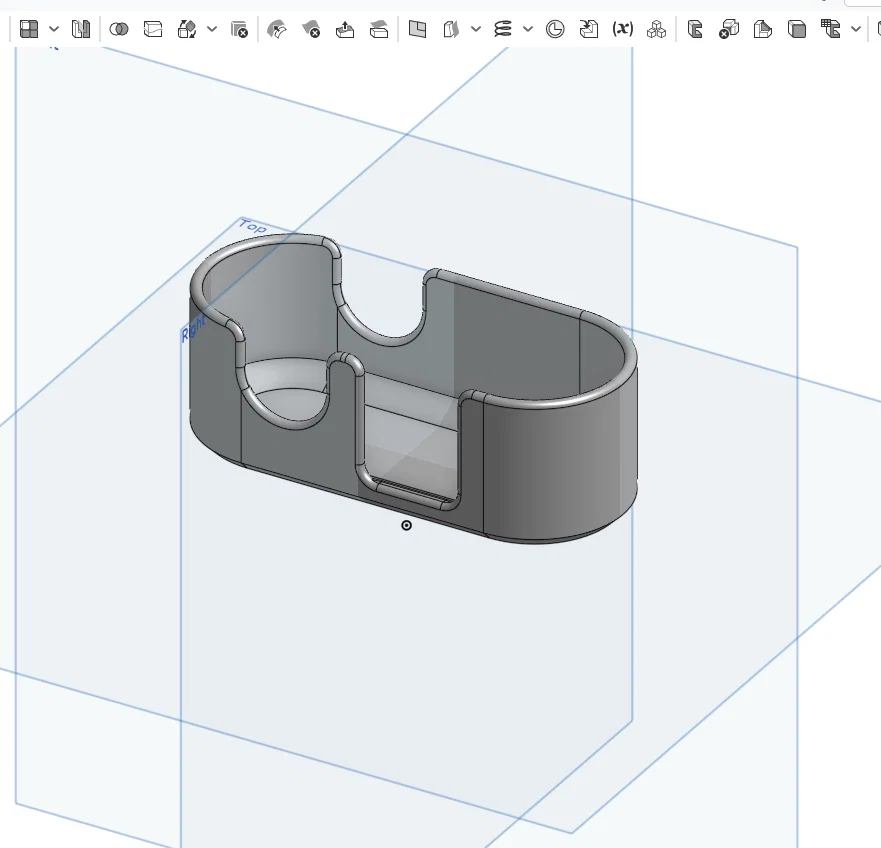

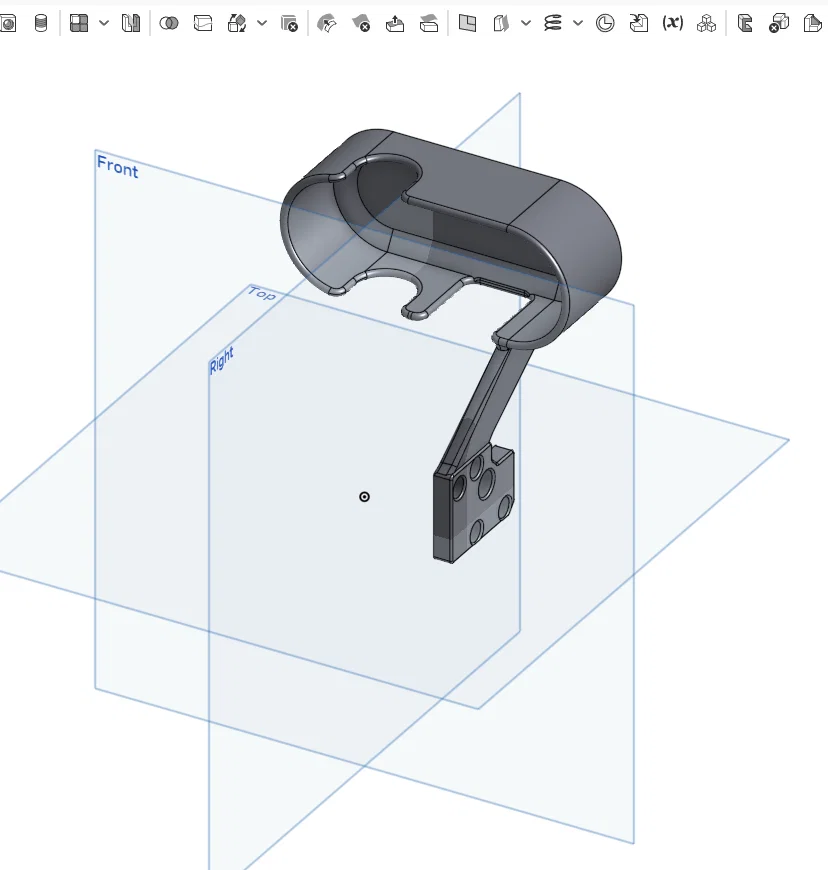

Mỗi model mình upload đều có kèm file Step, mình nghĩ như vậy sẽ giúp ích cho cộng đồng.

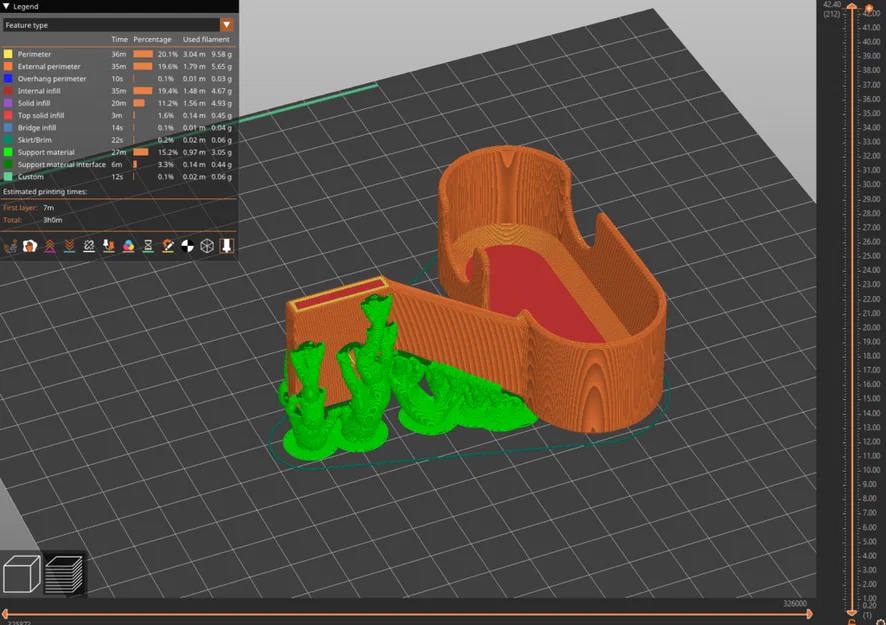

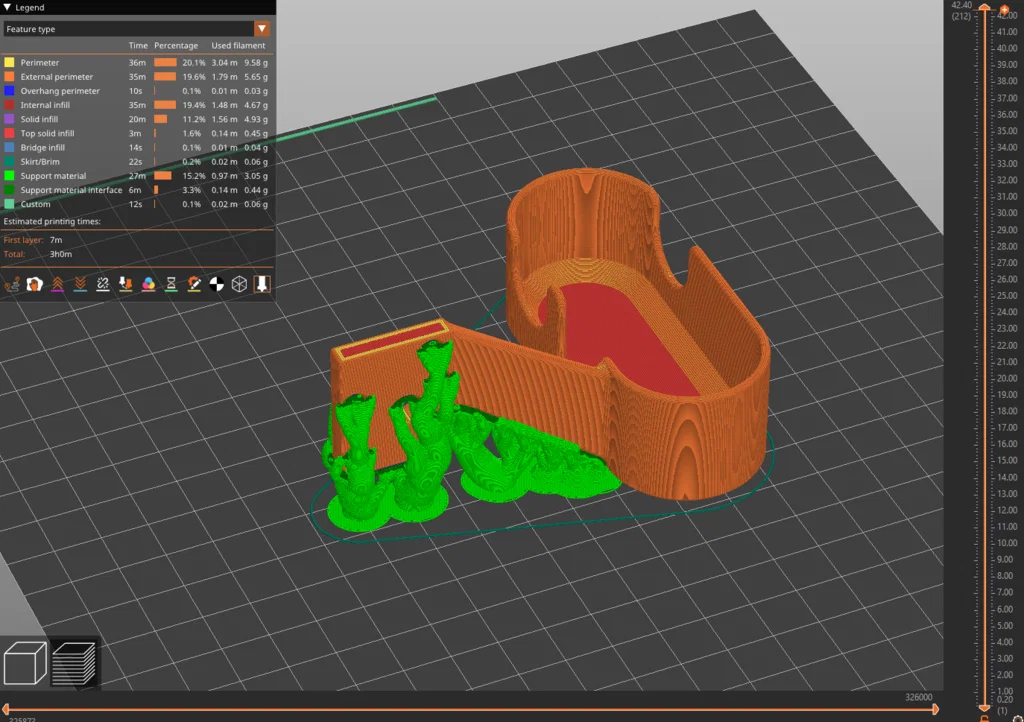

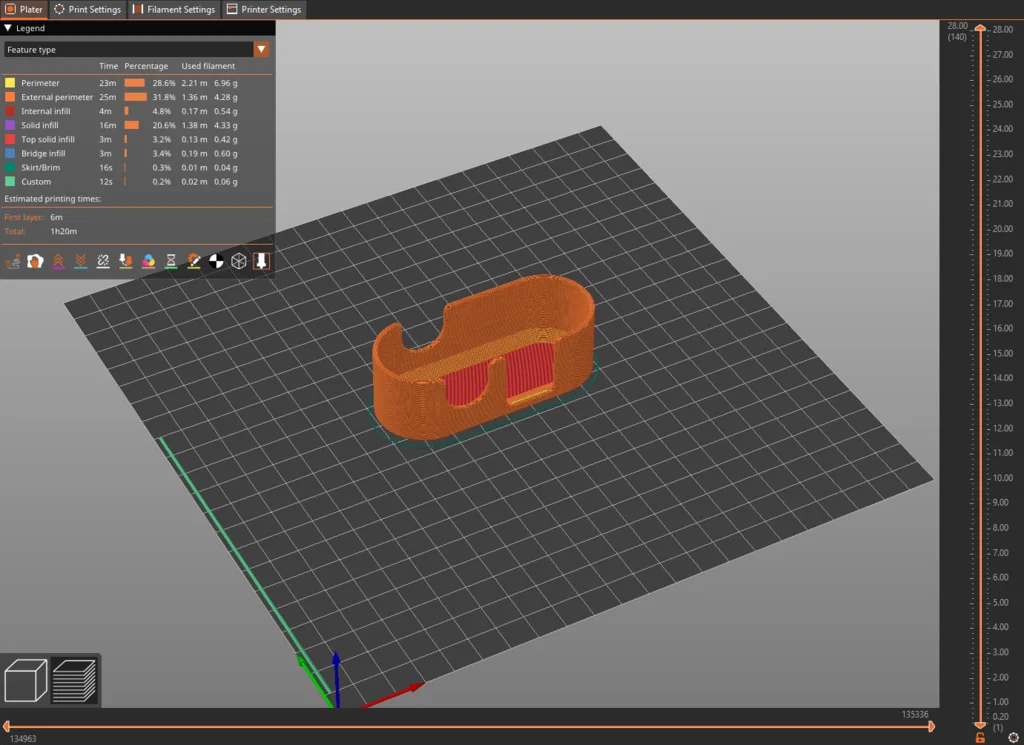

Print Settings

Printer Brand:

Creality

Printer:

Ender-3 v2

Rafts:

No

Supports:

Yes

Resolution:

0.20

Infill:

100%

Filament: Polymaker PLA Charcoal Black

Notes:

Mình dùng 100% infill để chắc chắn là nó không bị lắc/rụng rời. 20% nhiều khả năng cũng ổn.

Post-Printing =============

Dùng 4 con vít đó để lắp vào.
