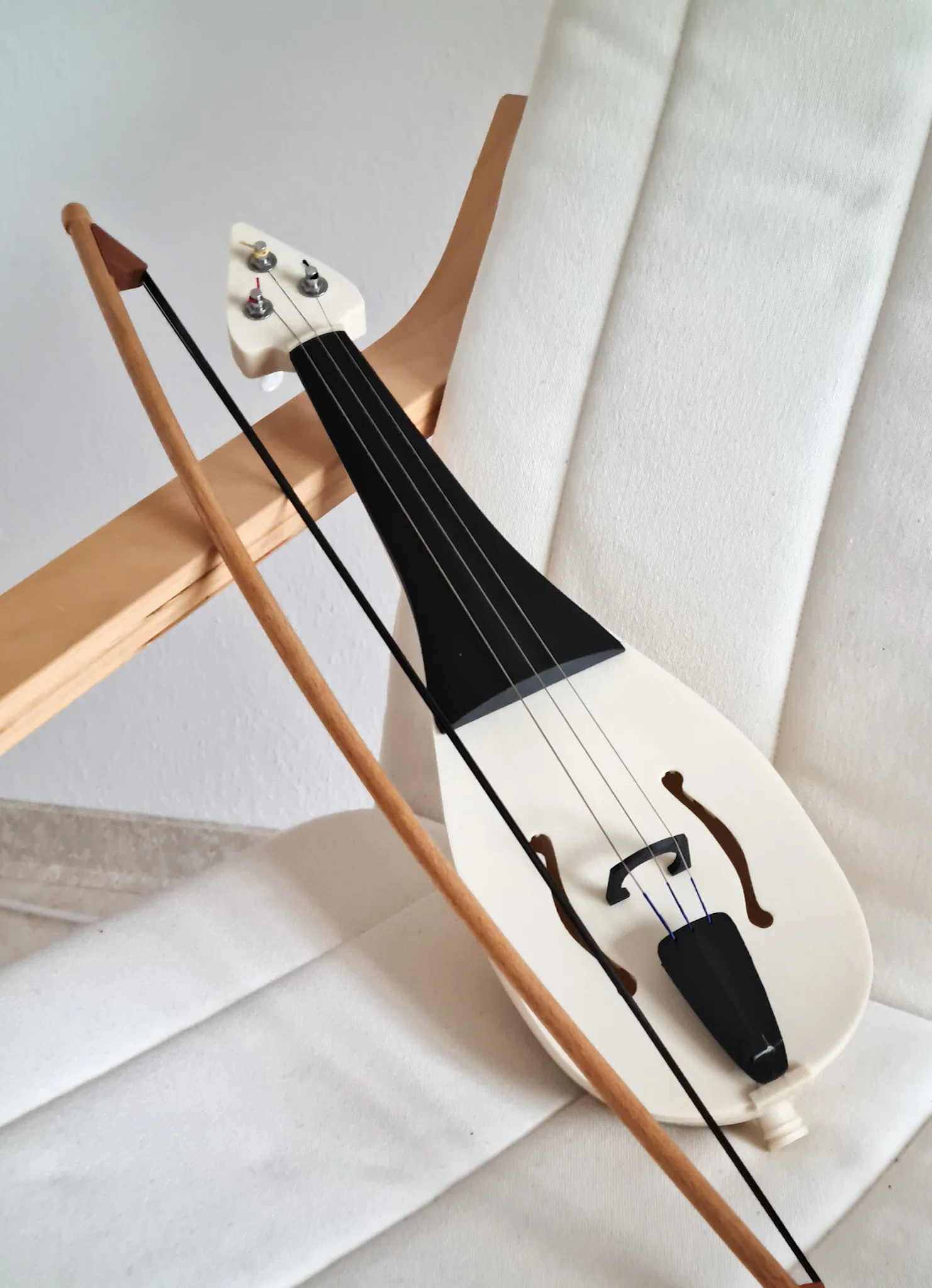

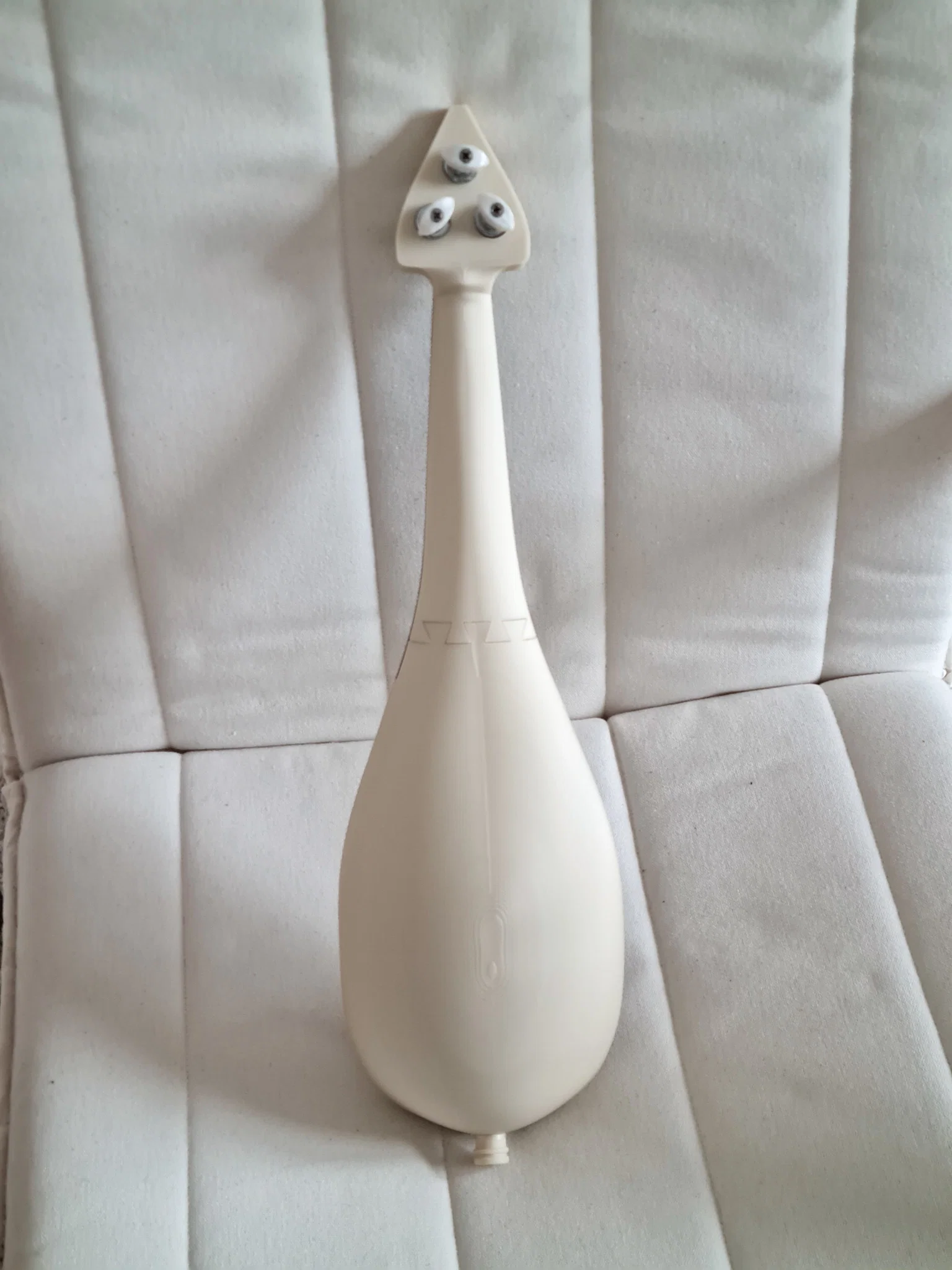

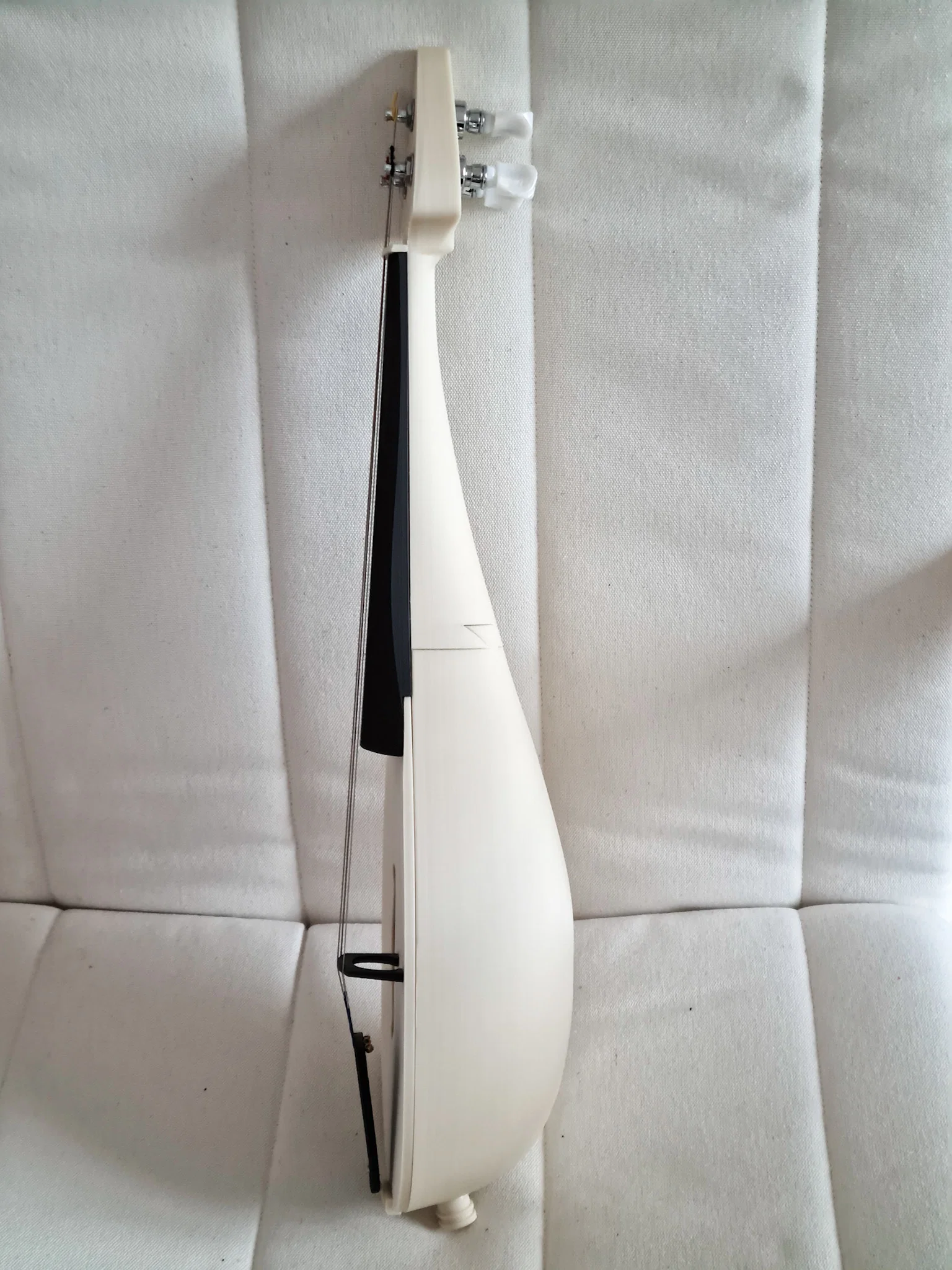

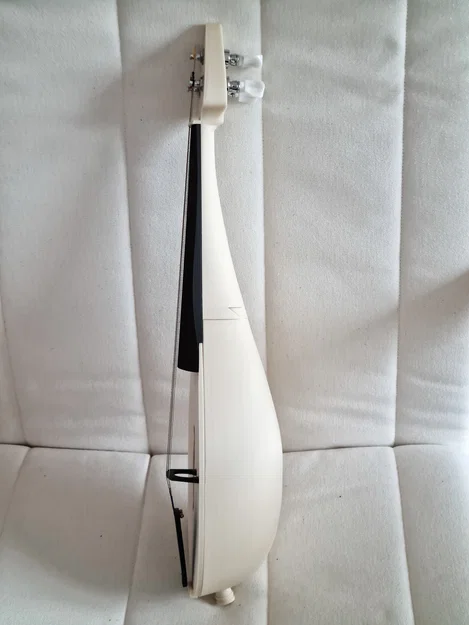

Alto Rebec – Mô hình nhạc cụ in 3D (Soundplate thay đổi được)
Alto Rebec in 3D với Soundplate thay đổi được, có bản alternate kèm bass bar cho tiếng dày hơn. Nhạc cụ chơi được thật, dùng dây violin ¾ và lên dây G-D-A. Có hướng dẫn in, lắp ráp và bản vẽ kỹ thuật.
Mô tả
20.06.2023 Đã thêm một Soundplate (mặt đàn) phiên bản thay thế có bass bar, giúp tiếng đàn dày và đầy hơn. Chỉ cần thêm một lower saddle rồi thay Soundplate cũ bằng cái này.
(cuộn xuống cuối để xem bản vẽ kỹ thuật!)
Sound samples:
https://vocaroo.com/1mTpZ0LNSlIF
https://vocaroo.com/1d4PDWcNos6v (tuning thay thế với dây C trầm, C-G-D)
Print instructions:
Phần khó nhất là mối ghép cổ (neck) vào thân (body). Khuyên in bản test cho mối ghép trong các thư mục tương ứng trước, rồi hẵng in nguyên bộ. Nếu khó ráp, có thư mục “High Tolerance” với khe hở lớn hơn chút cho khớp dovetail. Mối ghép khít là tốt; nếu cần thì dùng dũa nhỏ để chỉnh lại dovetail.
Nói chung:
In chậm. Khuyên giới hạn flow rate ở mức 8mm³/s cho PLA; và 6mm³/s cho PLA-CF.

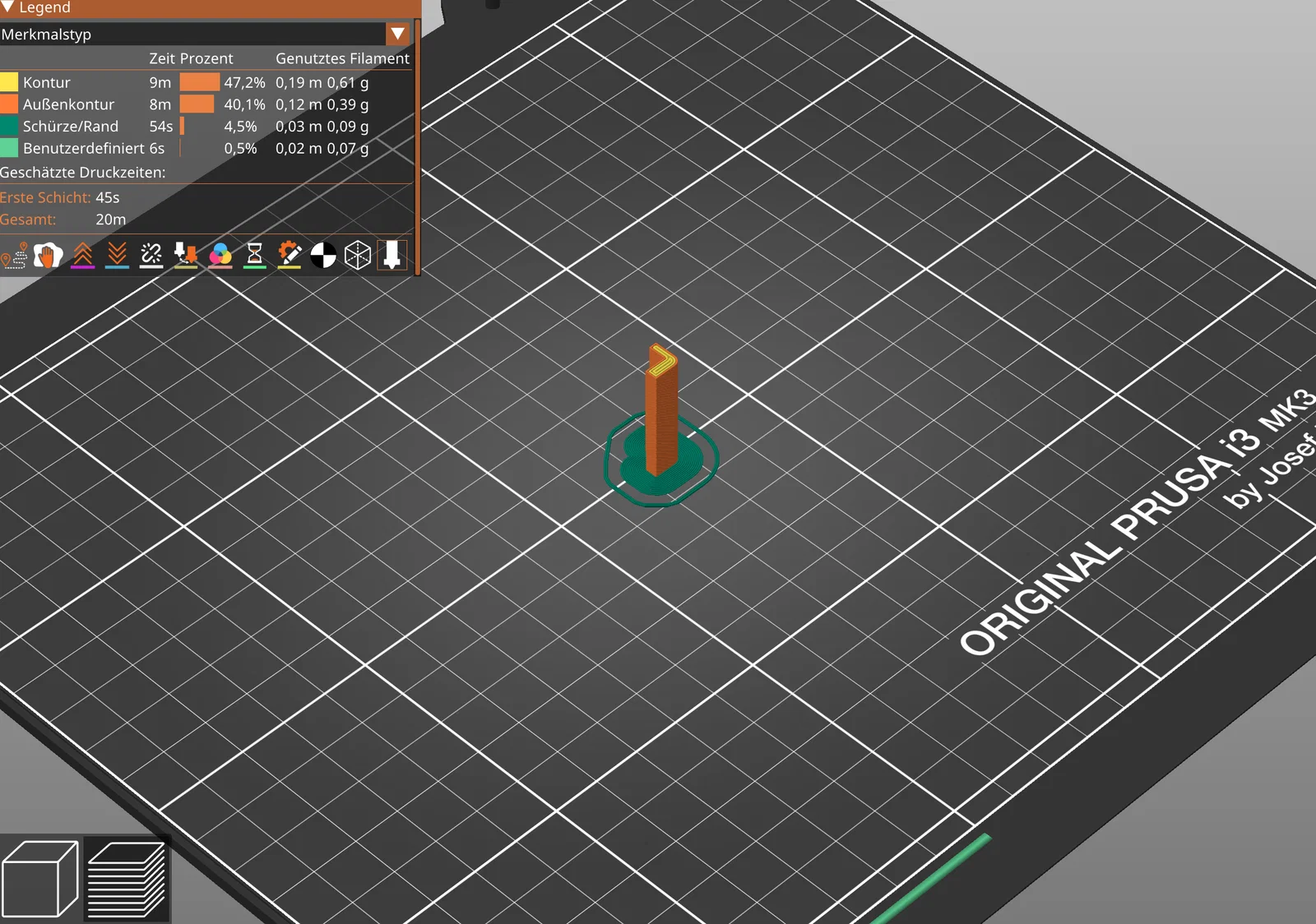

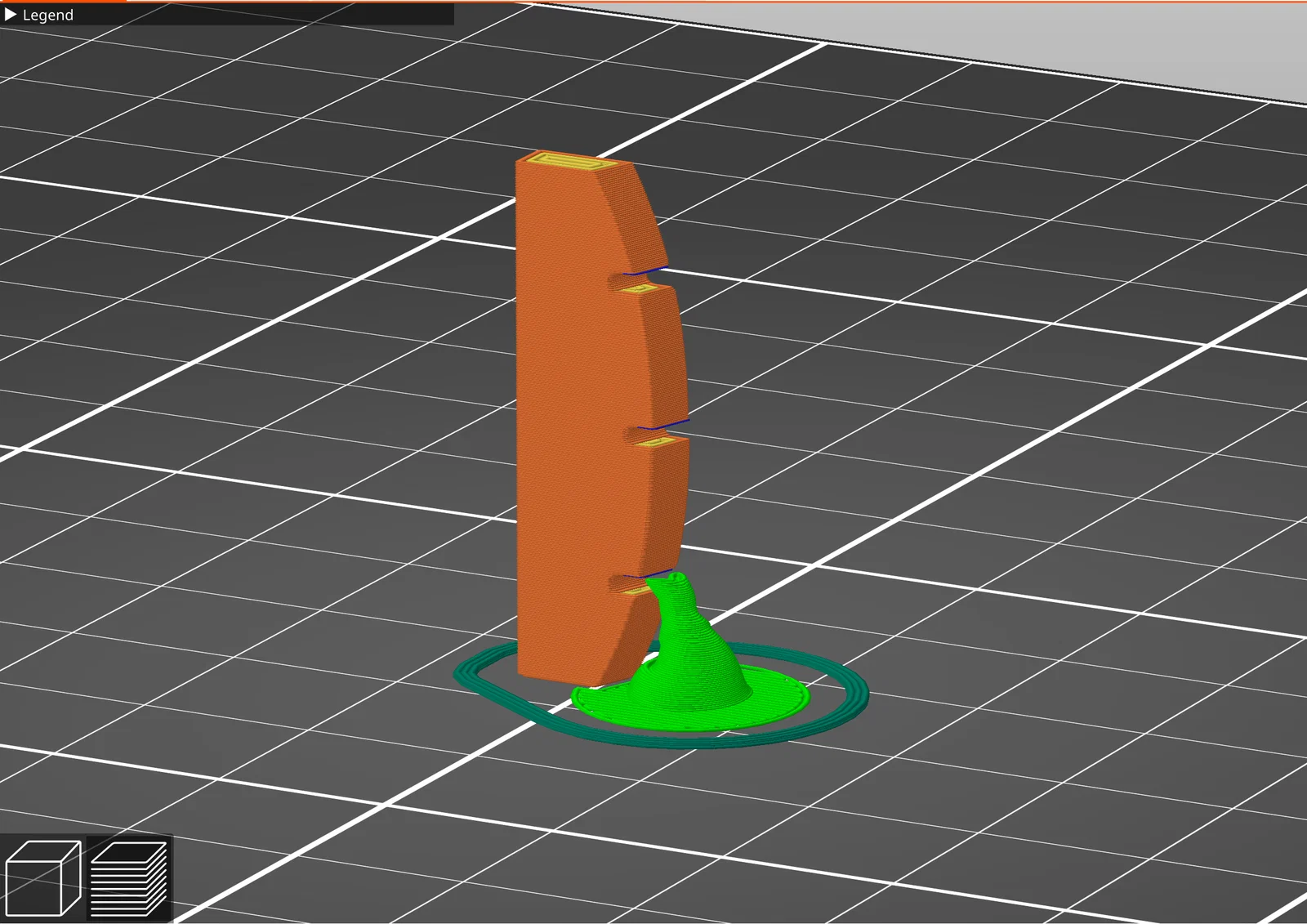

Hướng in rất quan trọng – in đúng như trong hình. Phần nut phải in dựng đứng để dây trượt mượt hơn.

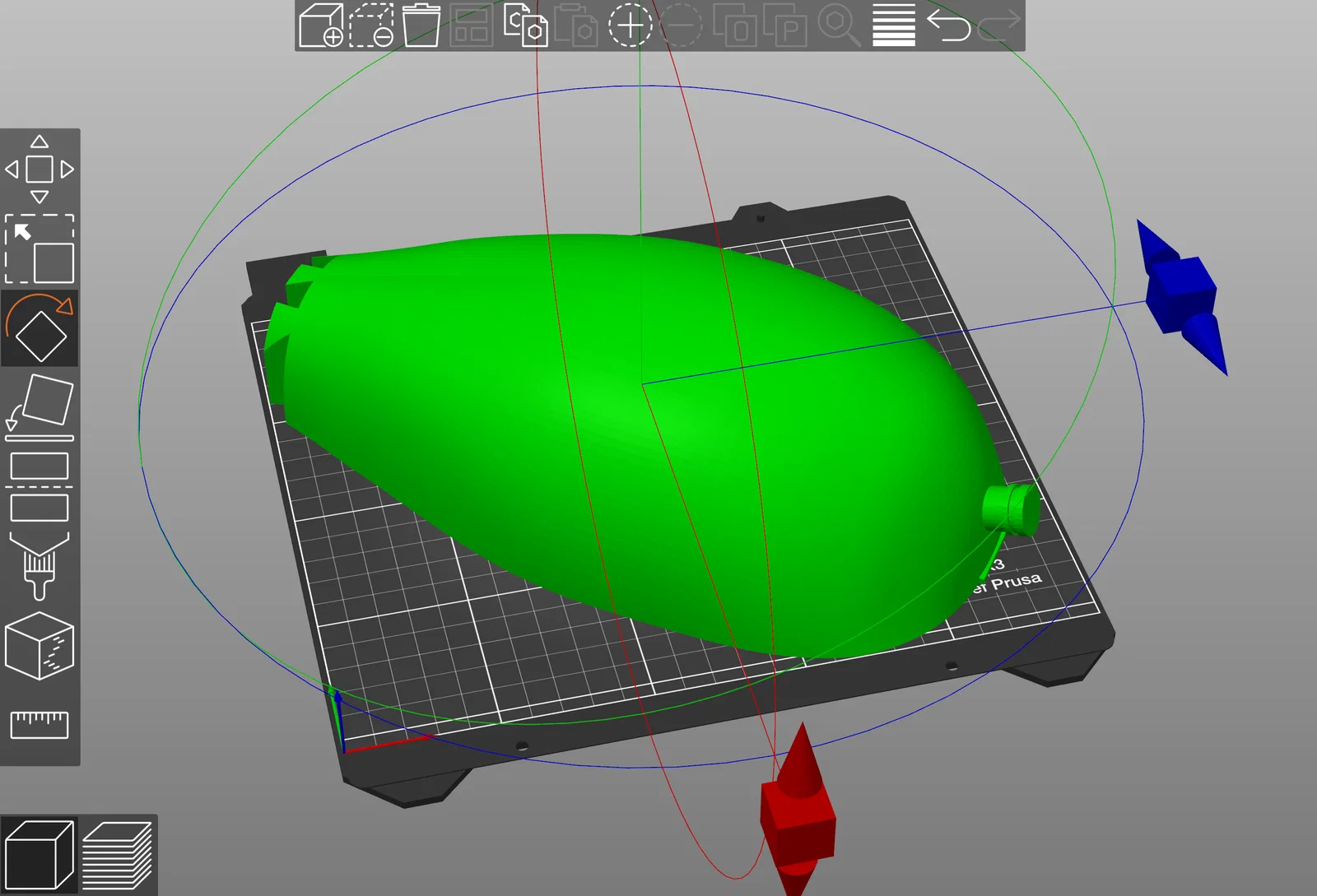

Body:
In body với đủ perimeters để thành của phần bowl không có infill. Dùng 30–40% rectilinear hoặc grid infill, top/bottom shell tối thiểu 1mm. Dùng organic Supports.

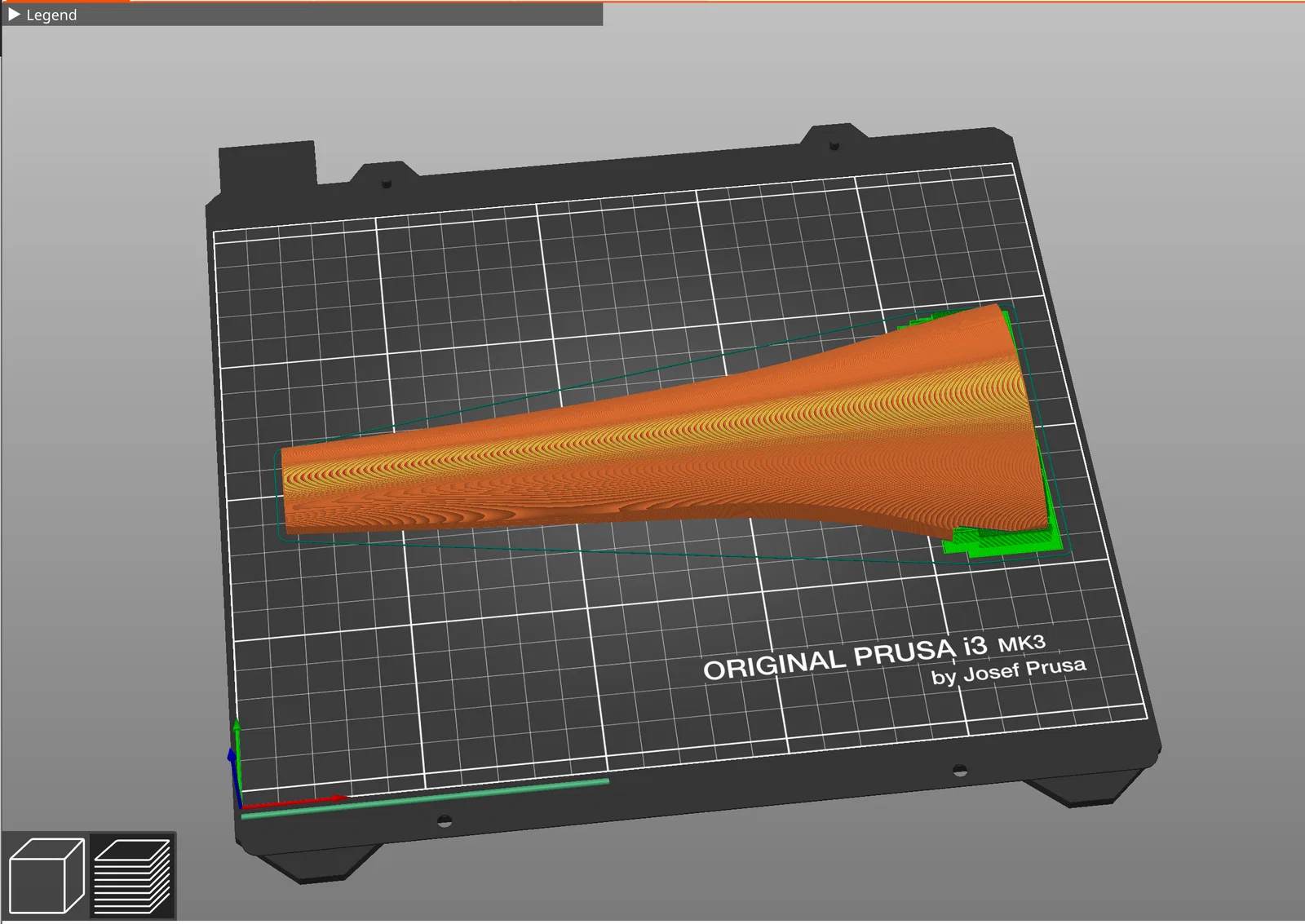

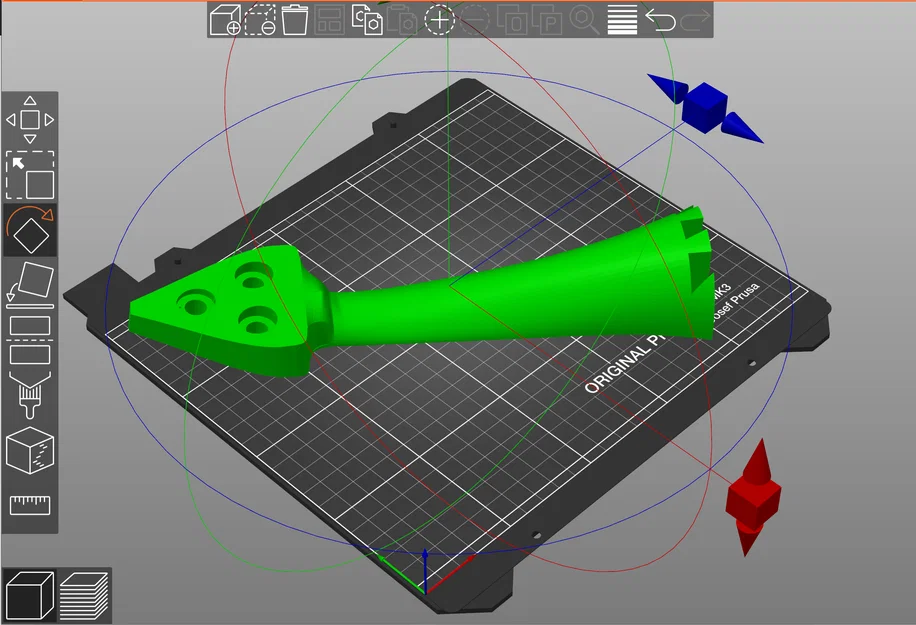

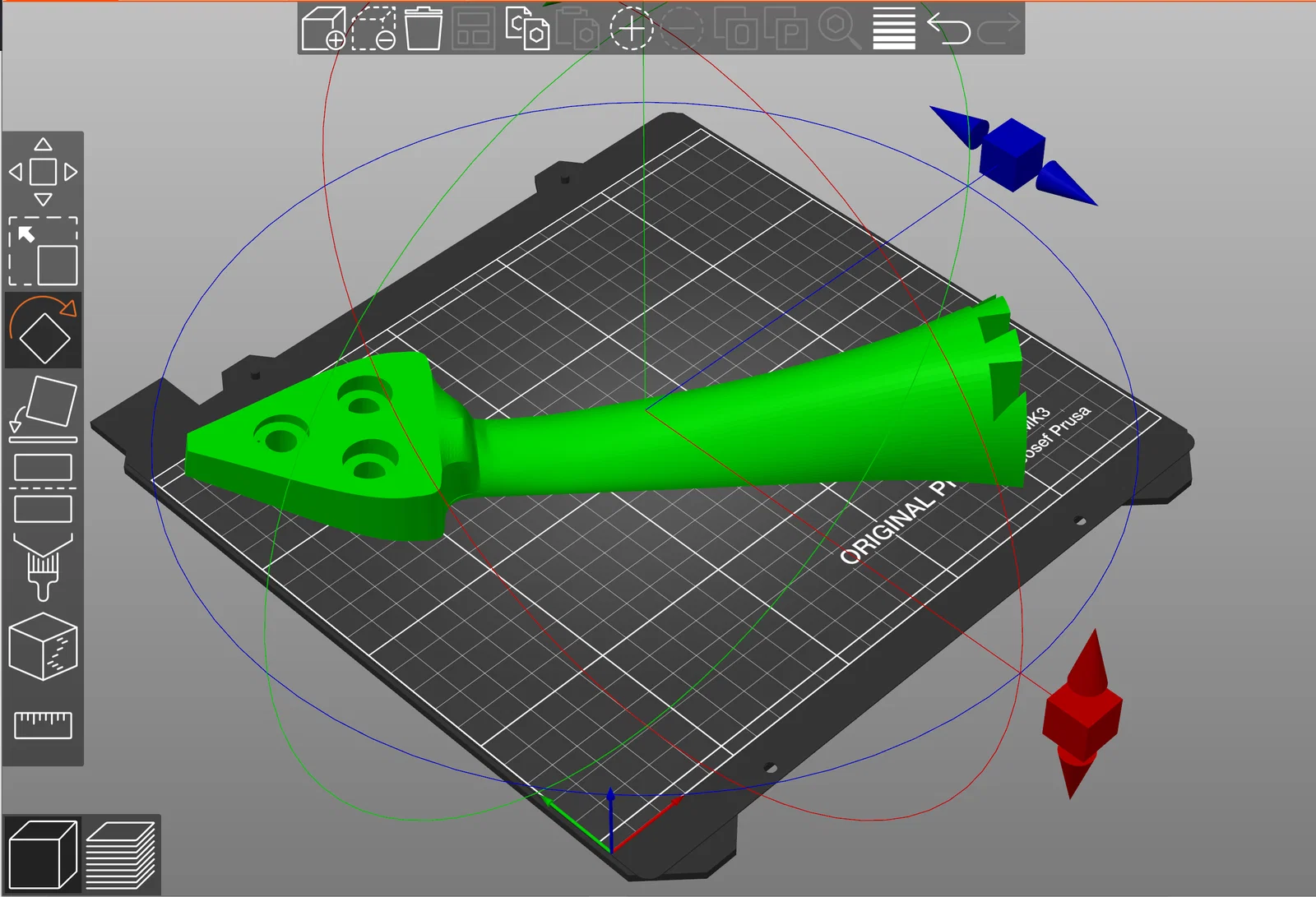

Neck:
In tối thiểu 7 primeters, top/bottom shell 1mm, rectilinear hoặc grid infill, 30–40%
Fingerboard:
Đảm bảo top shell tối thiểu 3mm. Khuyên in variable layer height, phần cong dùng 0.07mm; hoặc thậm chí 0.05mm layer height.

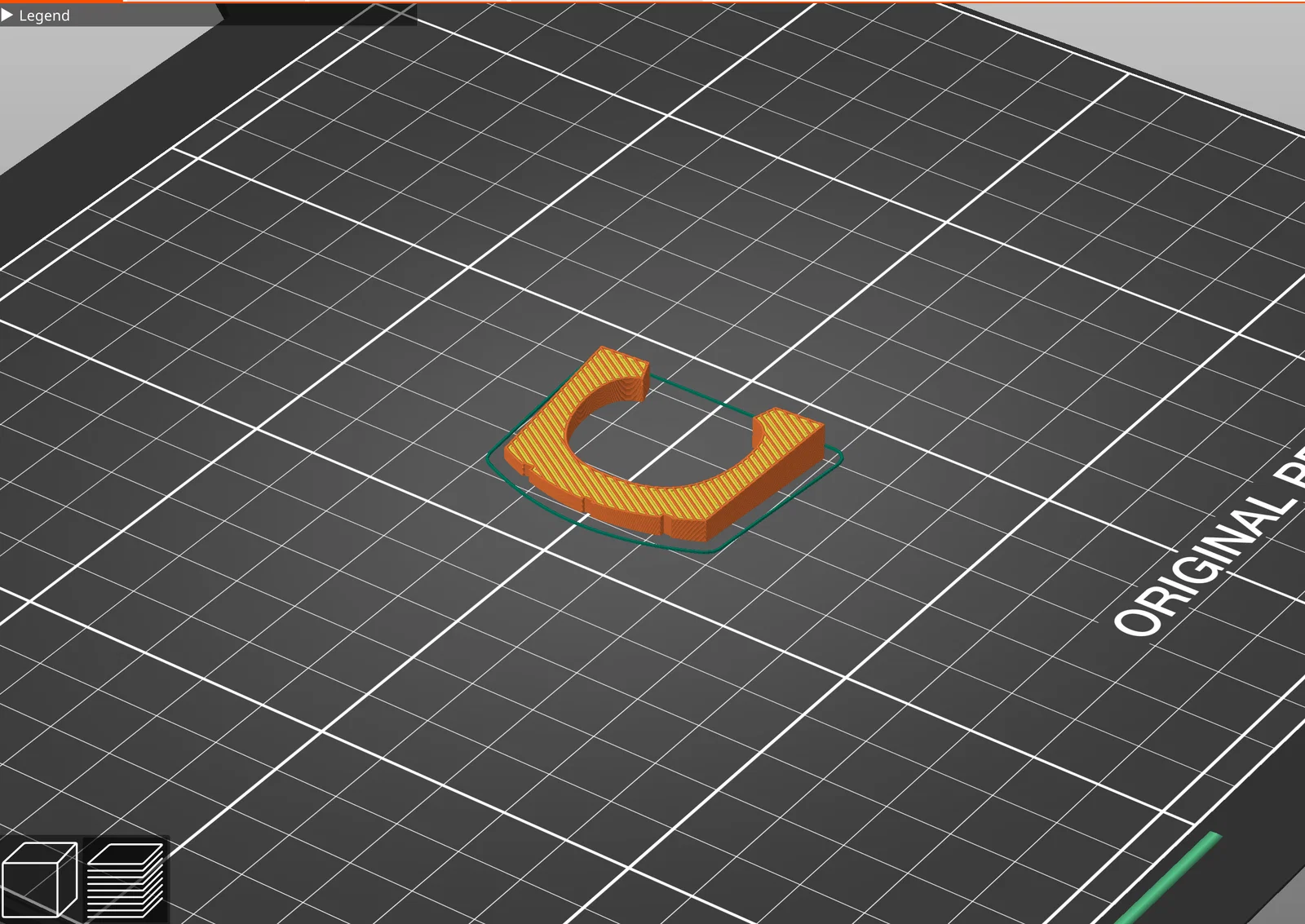

Small Parts:

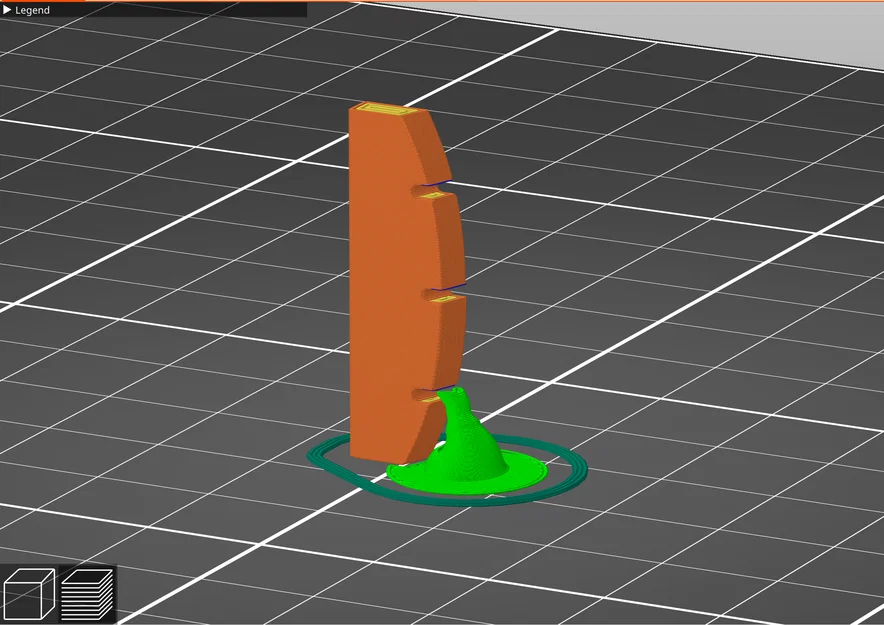

In đặc (massive), không dùng infill; theo đúng hướng in khuyến nghị (xem hình)

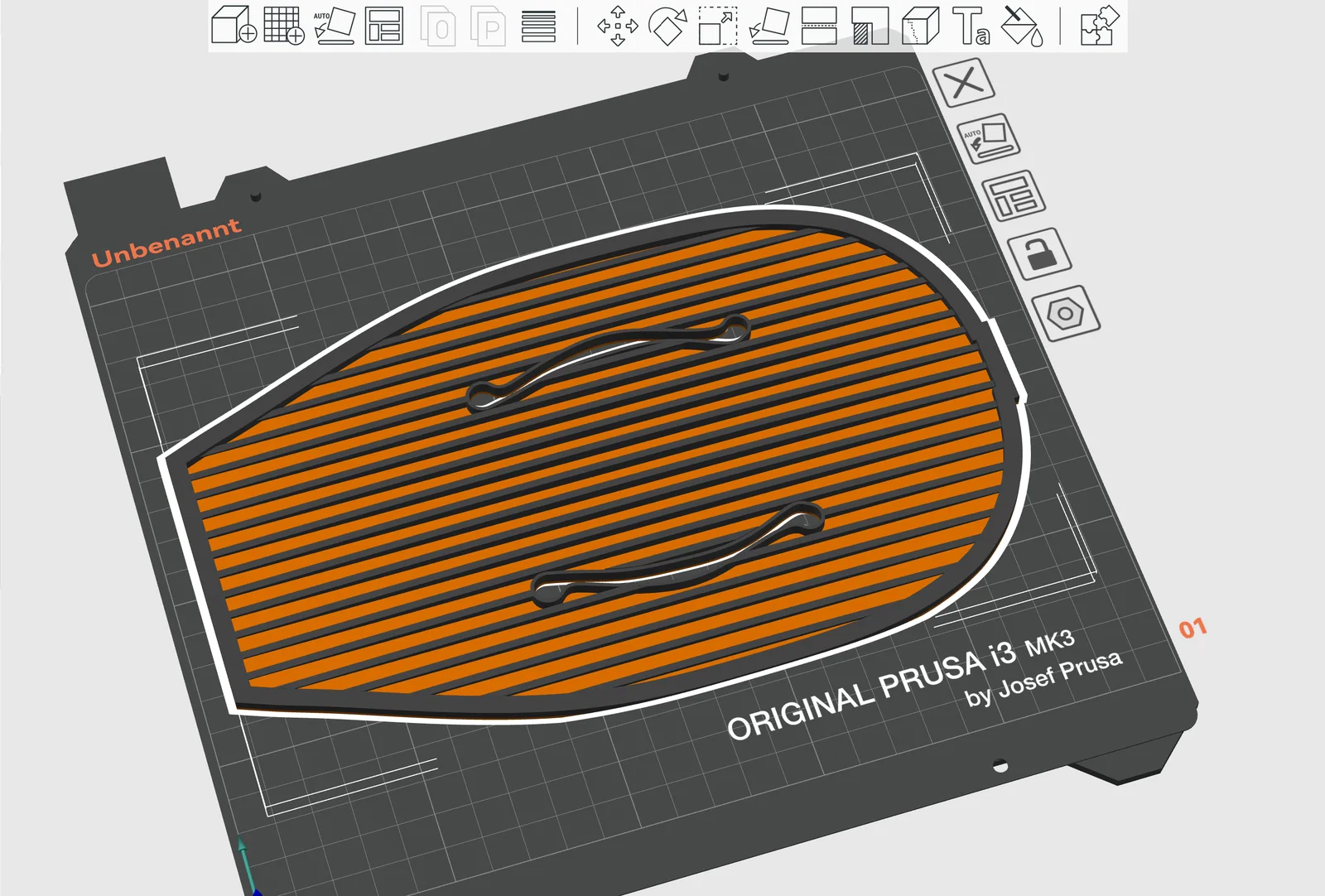

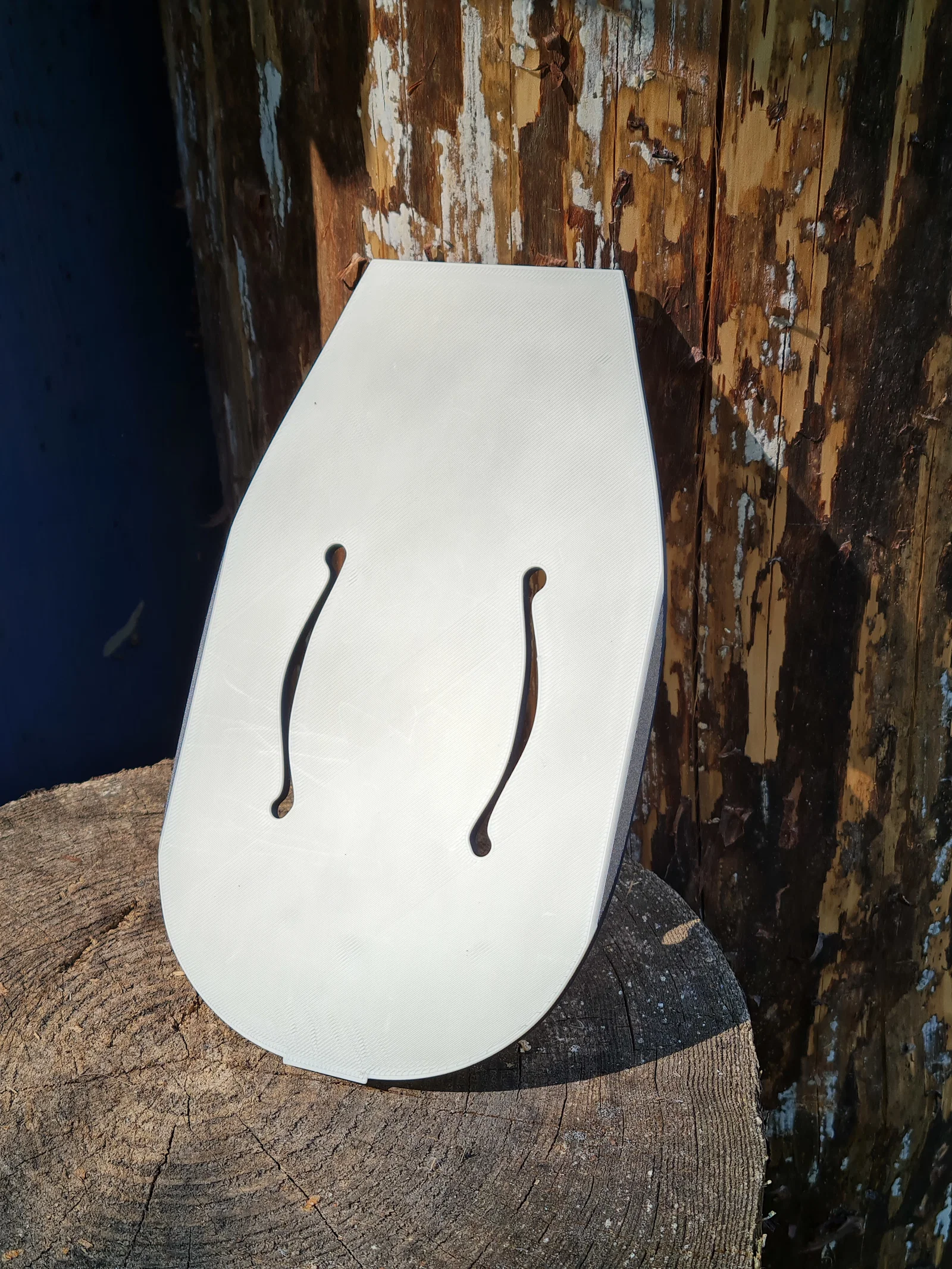

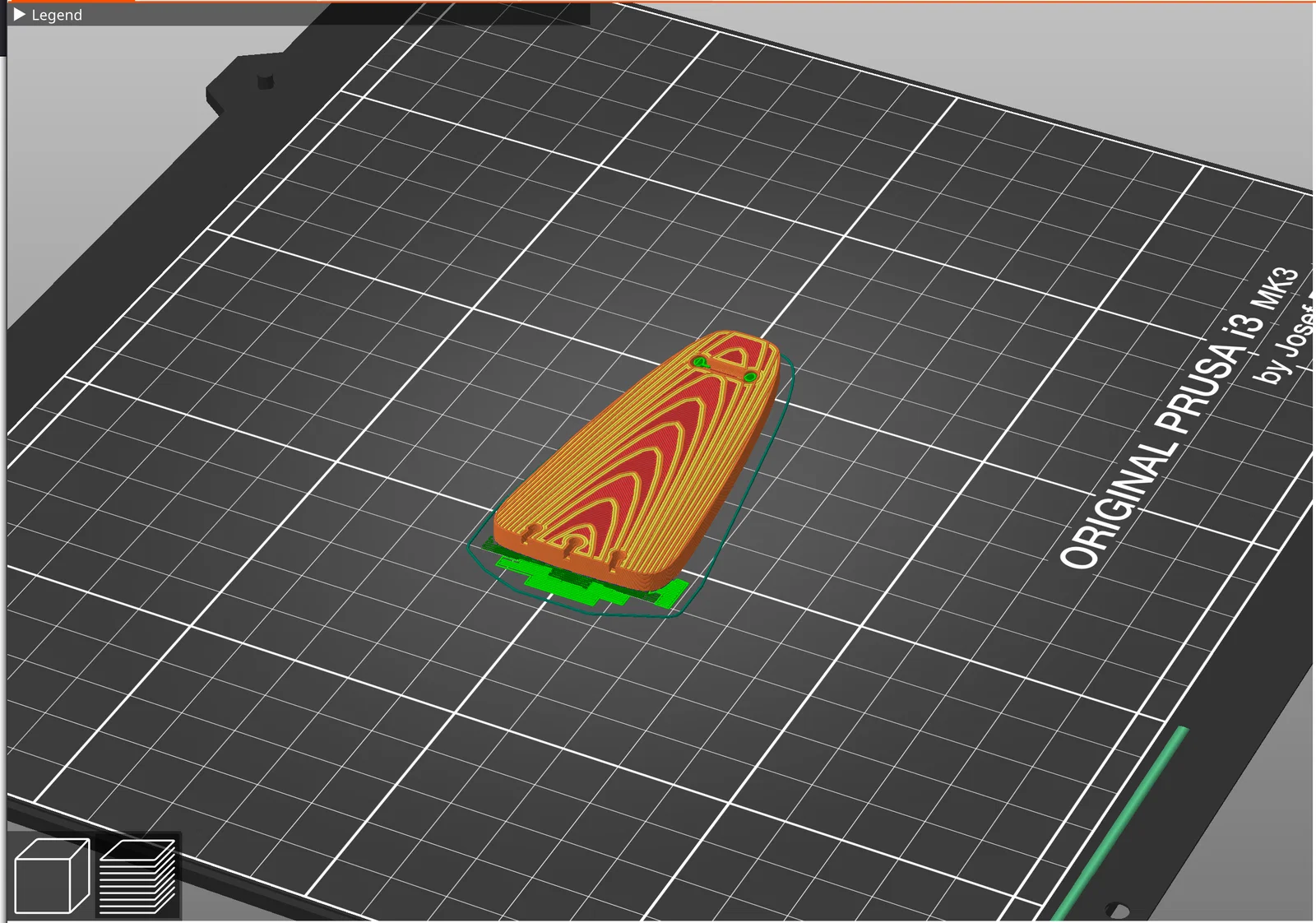

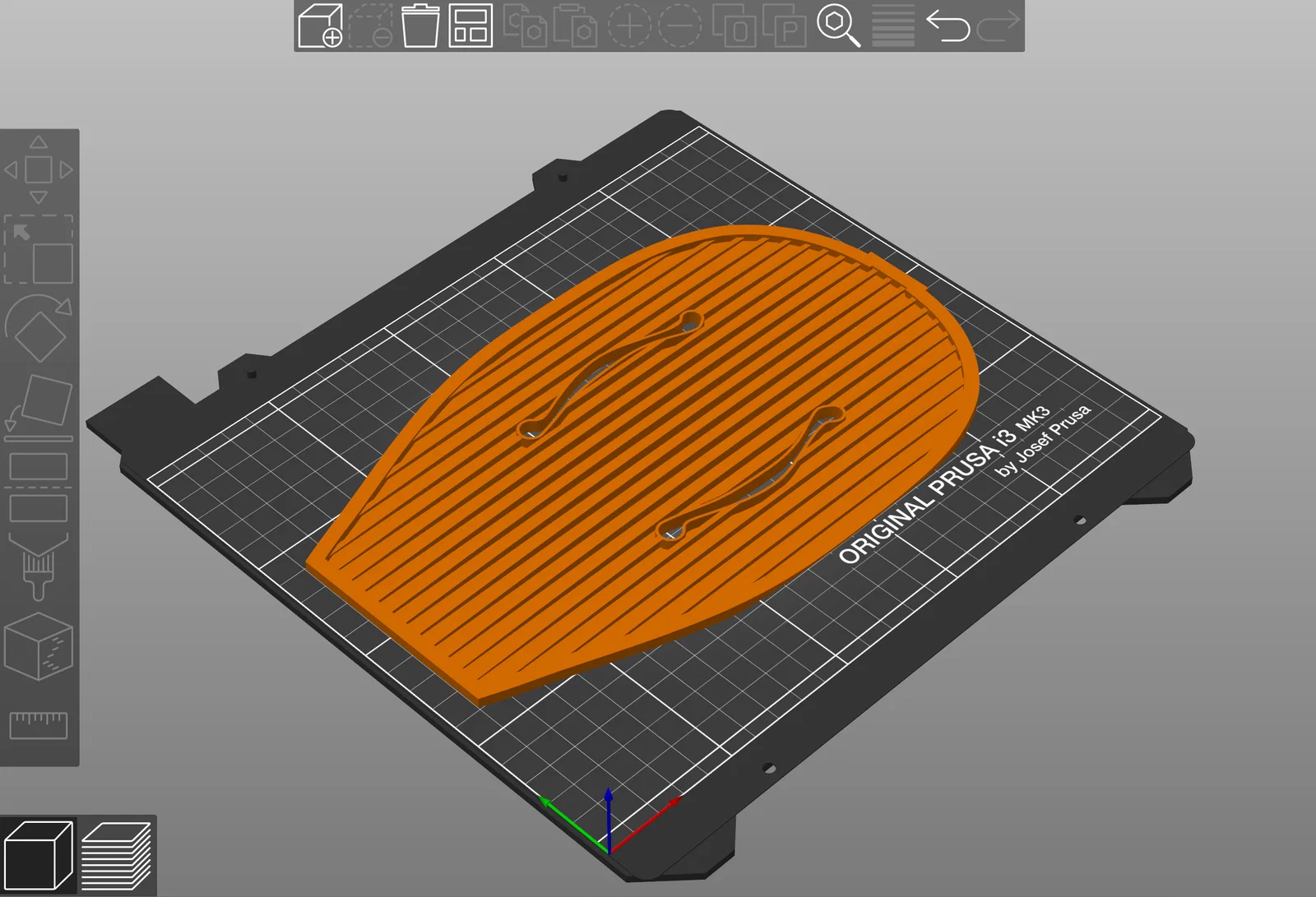

Soundplate:
In đặc (massive), không dùng infill theo đúng hướng in khuyến nghị (xem hình)

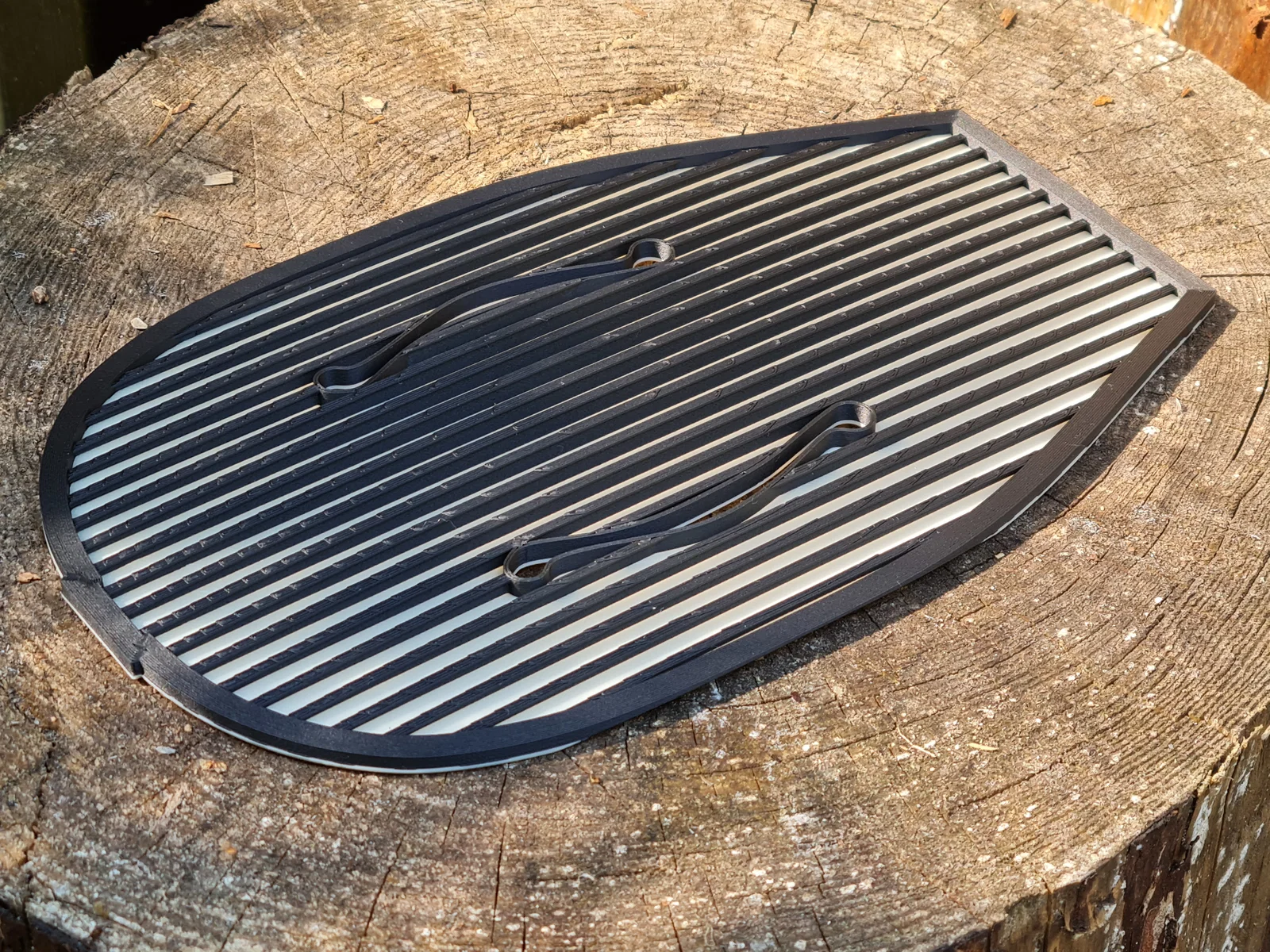

Để tiếng tốt hơn, in tấm plate đặc bằng PLA thường, và in phần Ribs bằng PLA-CF. Có thể làm bằng cách pause giữa chừng để đổi filament hoặc dùng MMU.
Assembly and setup:
Cây Rebec này dùng dây violin cỡ ¾ và lên dây G-D-A

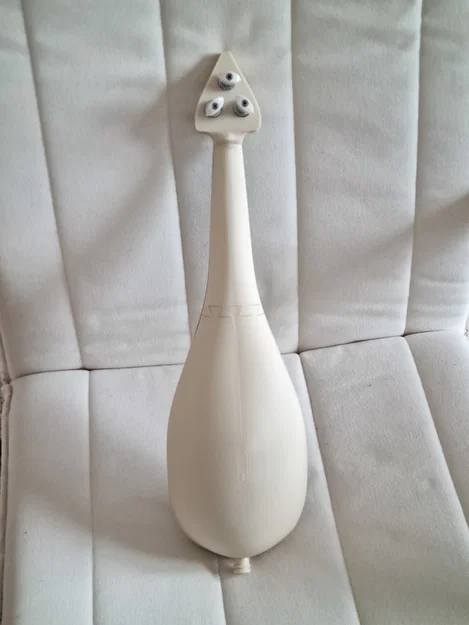

- Đặt Body lên mặt phẳng, rồi đẩy dovetail của neck vào phần ngàm trên body. Nếu đẩy vào được khoảng ¾ chiều dài thì có thể dùng tay hoặc vật mềm gõ nhẹ cho vào hết. Nếu không được thì chỉnh lại bằng dũa nhỏ. Nếu khớp đã chặt thì không cần keo.

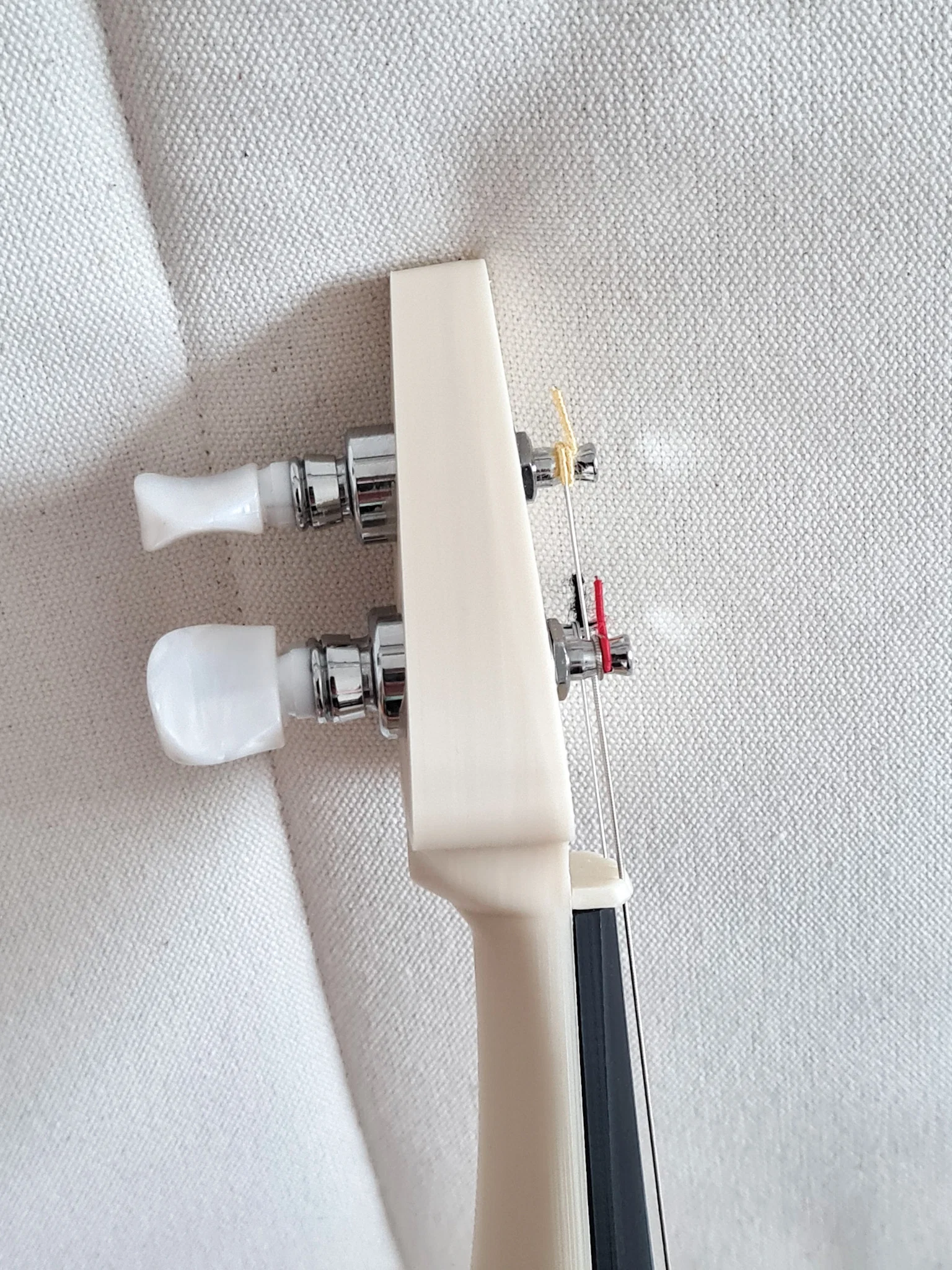

- Giờ có thể lắp tuners vào pegbox; nhớ canh cái chốt nhỏ thẳng với lỗ nhỏ phía trên lỗ 10mm dành cho tuner.
- Dán fingerboard vào body và neck, đảm bảo nó nằm khít theo đường viền (outline) của nhạc cụ.
- Dán nut vào fingerboard và neck – phần cao hơn quay về phía fingerboard. Chỉ dùng một giọt keo nhỏ để sau này còn nạy ra sửa chữa. Phần lớn nó được giữ nhờ lực căng của dây.
- Dán tailpiece nut lên soundplate – phần dày hơn của hình “L” nằm trên mặt plate.

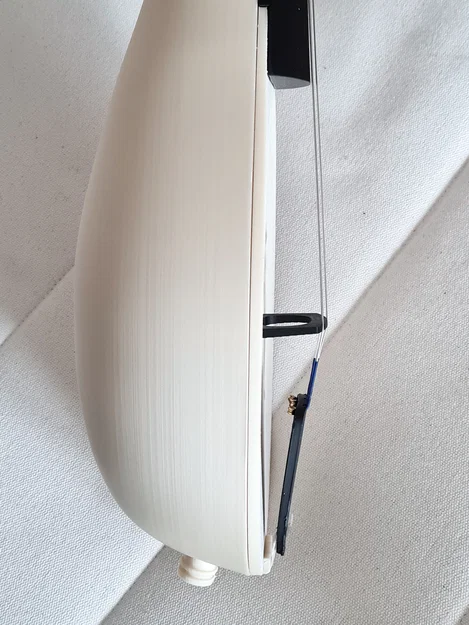

- Lấy tailpiece và luồn vài vòng dây cước (fishing line) qua các lỗ phía dưới – xem hình.
Sau đó thắt nút ở mặt trên. - Giờ có thể đặt soundplate lên body.

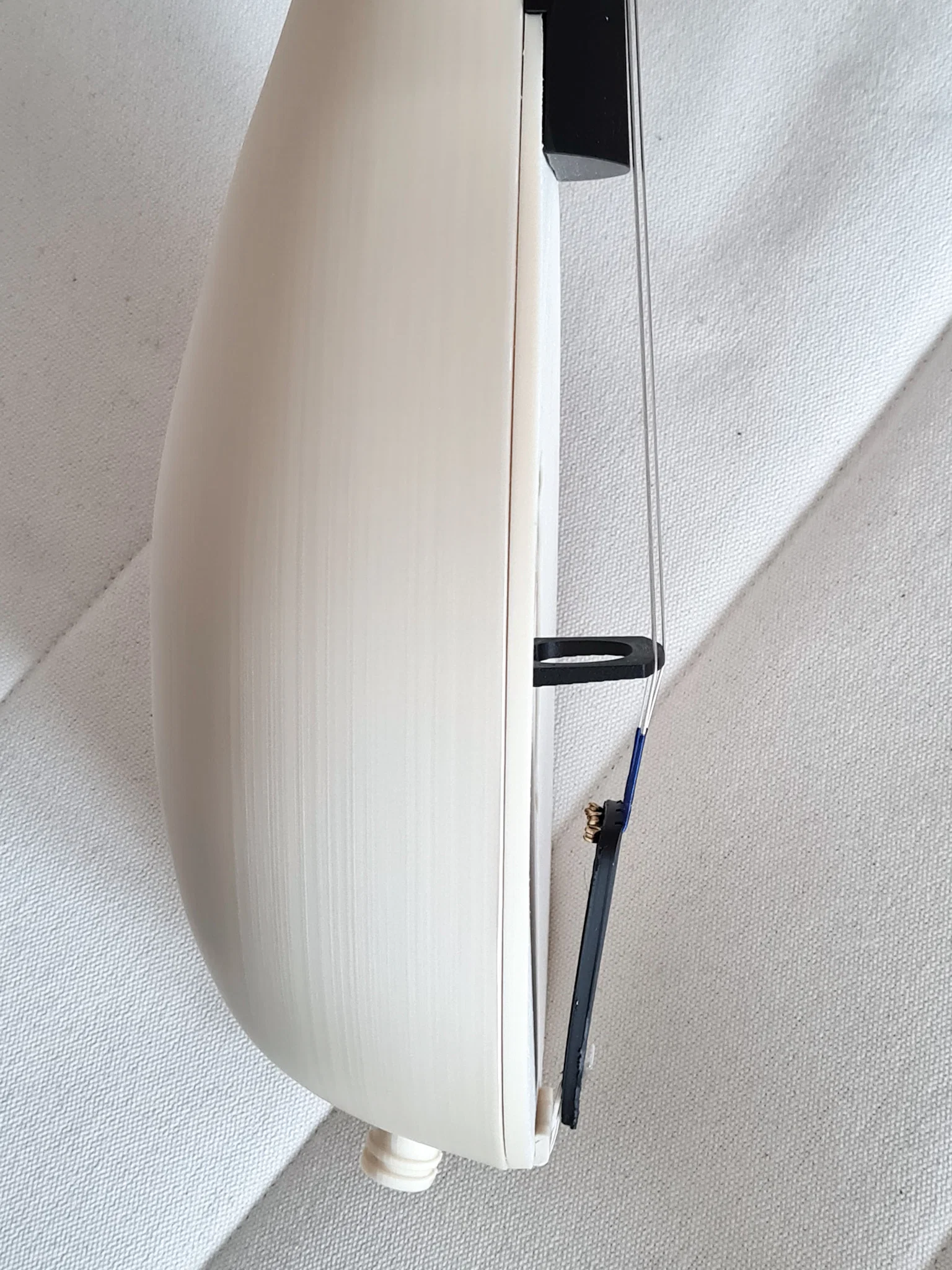

- Luồn dây đàn qua mặt dưới của tailpiece. Móc dây cước vào button trên body và gắn đầu dây vào tuners (xem hình); đảm bảo dây cước tựa đúng lên tailpiece nut, và dây đàn nằm đúng rãnh trên nut ở fingerboard.
- Căng sơ dây cho tới khi mọi thứ được giữ chắc tại chỗ.
- Cẩn thận đặt bridge vào, phần mỏng nằm phía dây cao nhất, rồi đẩy về vị trí như trên bản vẽ.
- Giờ có thể lên dây đúng cao độ – nhớ đeo kính bảo hộ: chỉ cần in lỗi là có thể dây hoặc tailpiece bị đứt/bật!
- Siết con ốc đầu Phillips trên tuner của dây thấp nhất để tránh bị xoay do lực căng dây.
Nếu bạn gặp vấn đề khi lắp, cứ mô tả trong phần bình luận; và cho mình biết máy in và slicer bạn dùng! Mình sẽ upload file cập nhật hoặc cố gắng tìm cách xử lý giúp bạn.
Drawings

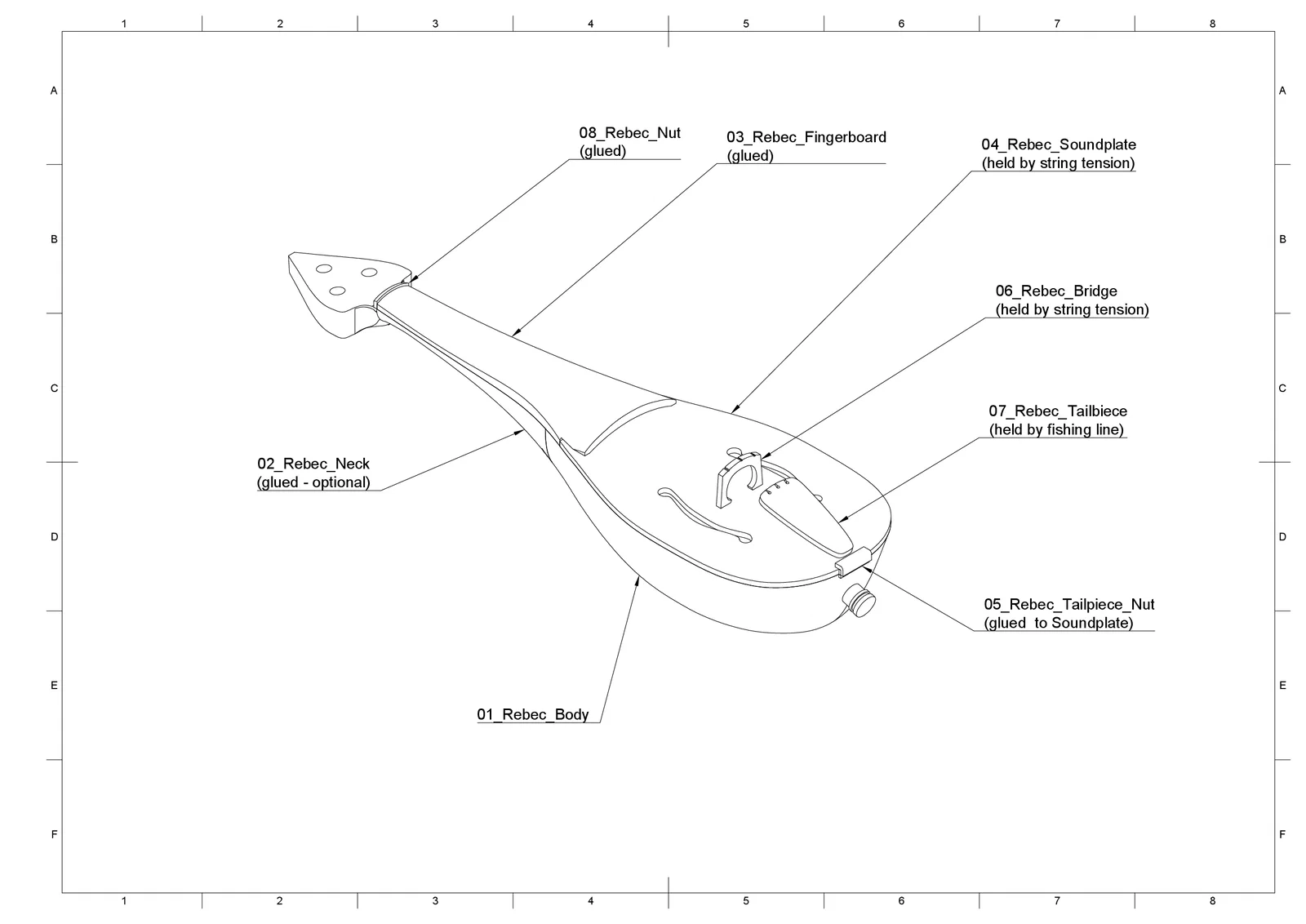

Lắp và dán các phần theo bản vẽ này:

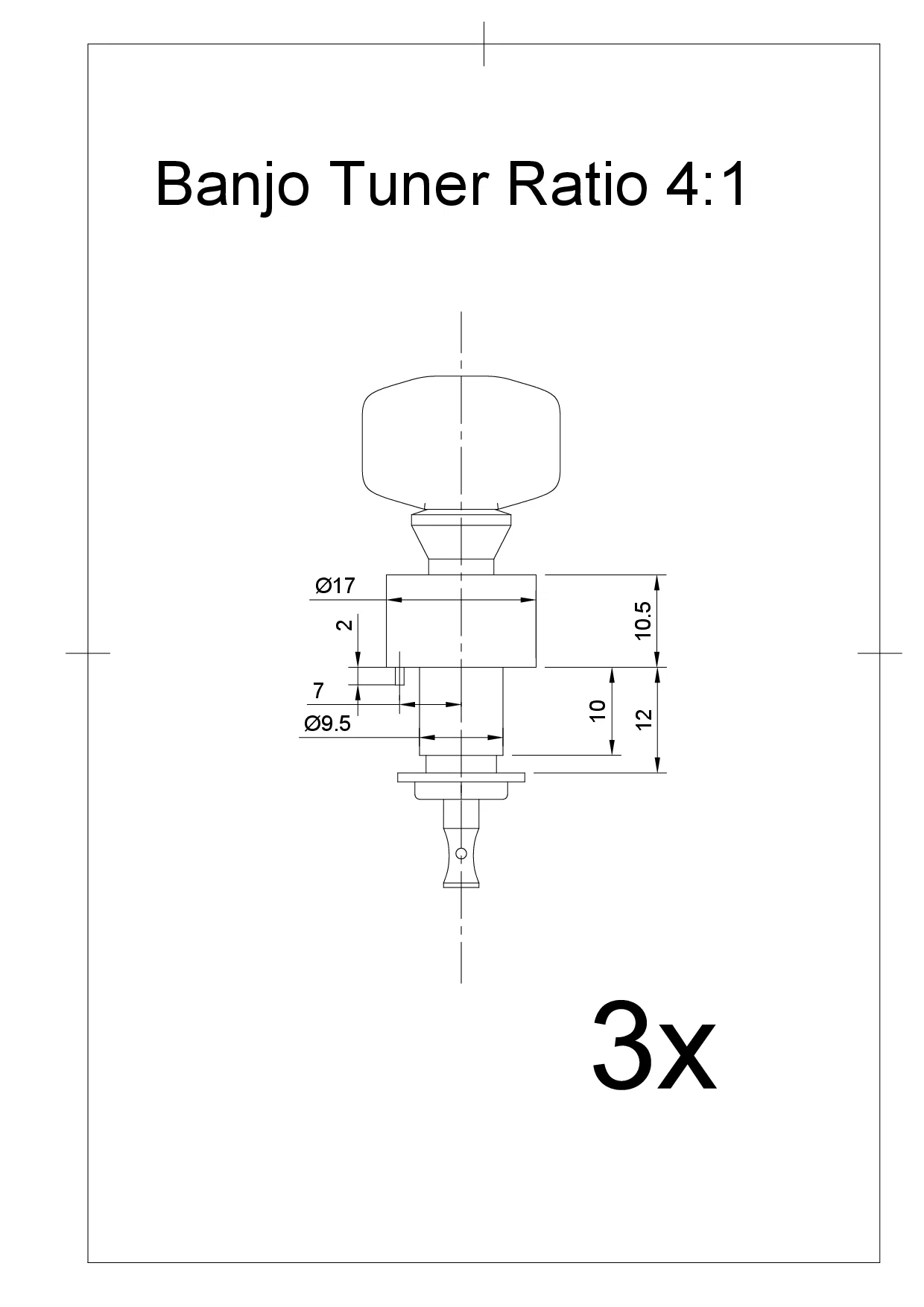

Rebec dùng 3 banjo tuners. Nhớ chọn loại bạn mua đúng theo các kích thước này:

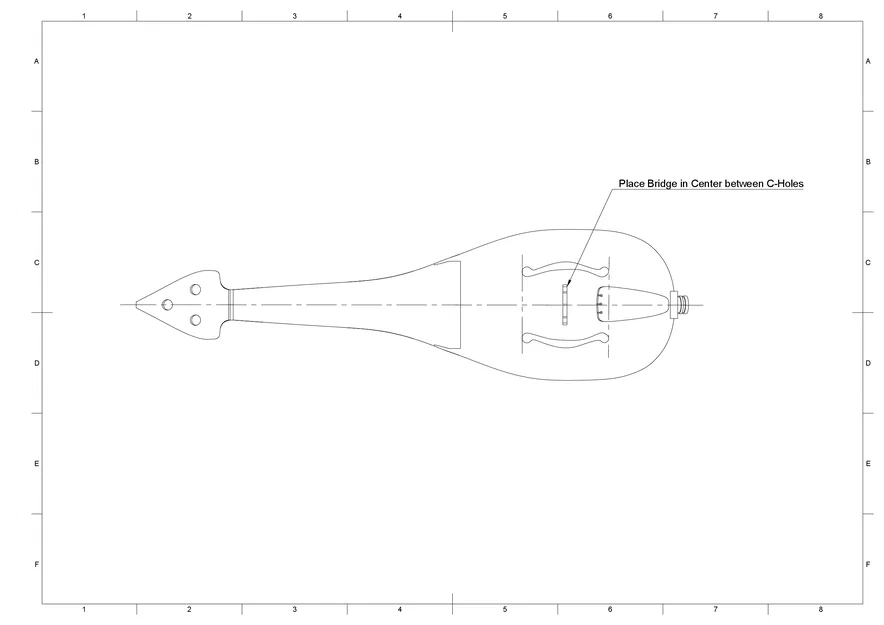

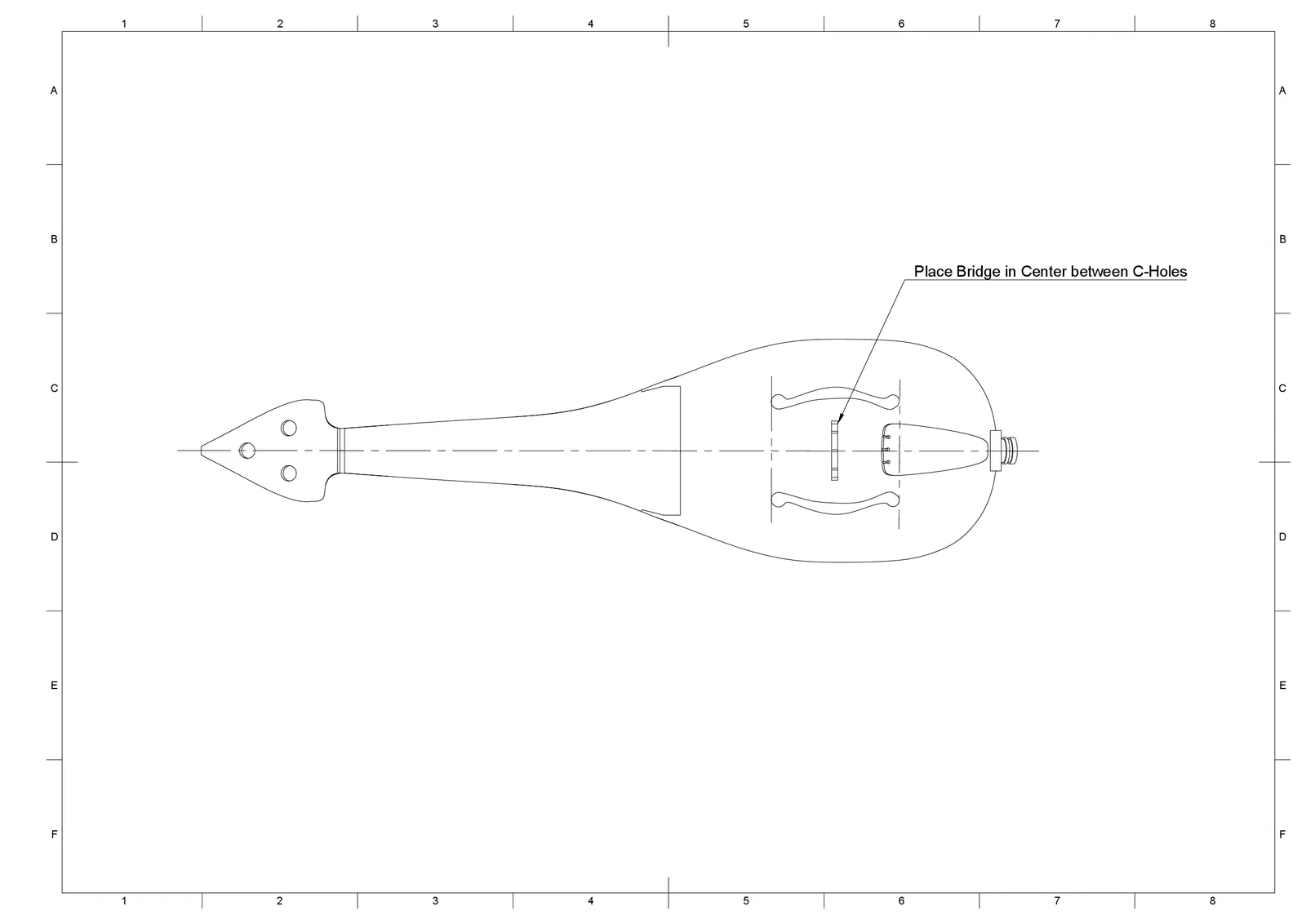

Đặt Bridge như trong bản vẽ:

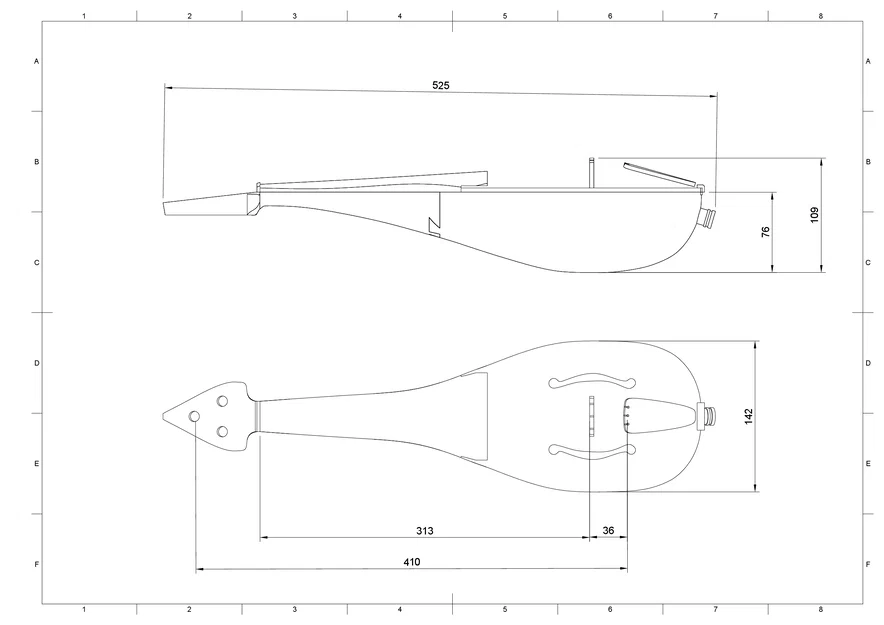

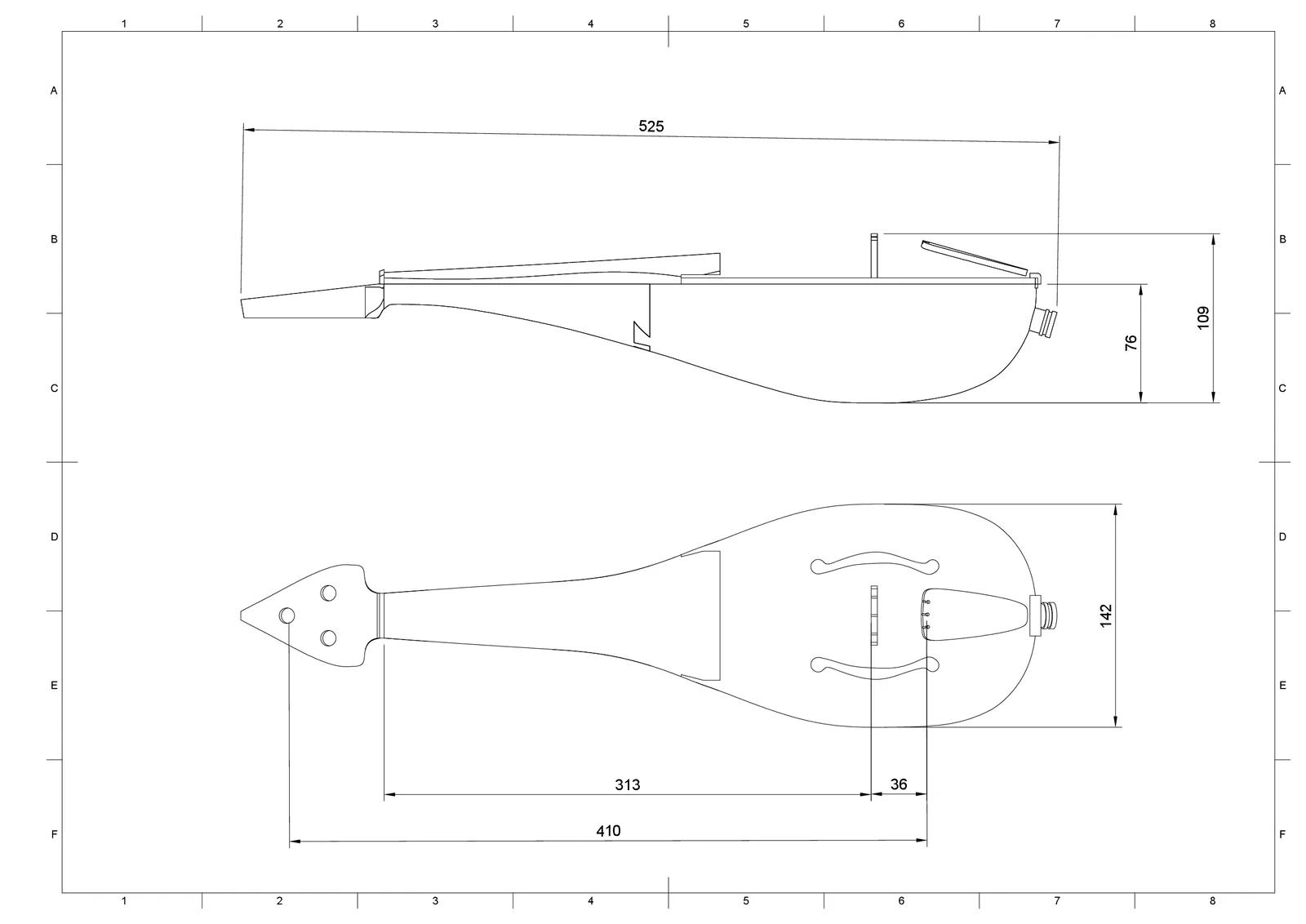

Một vài kích thước tổng quan của nhạc cụ:
