Gọng kính Tomato Kids B - Càng kính thay thế (Replacement Arms/Temples)

Mình thêm bản V2 — làm lại hoàn toàn, nhưng hiện tại mới có chiều dài “short” thôi.

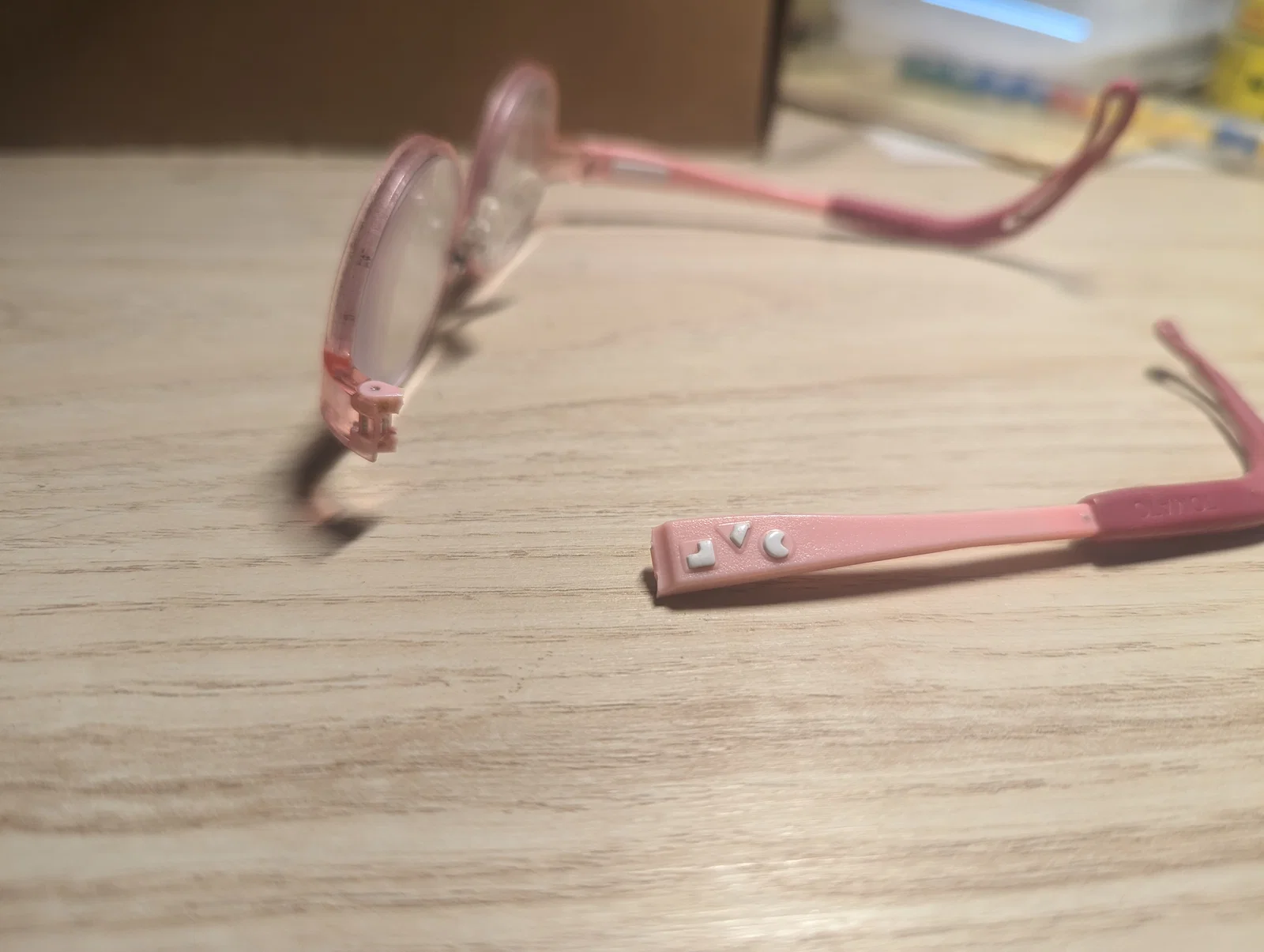

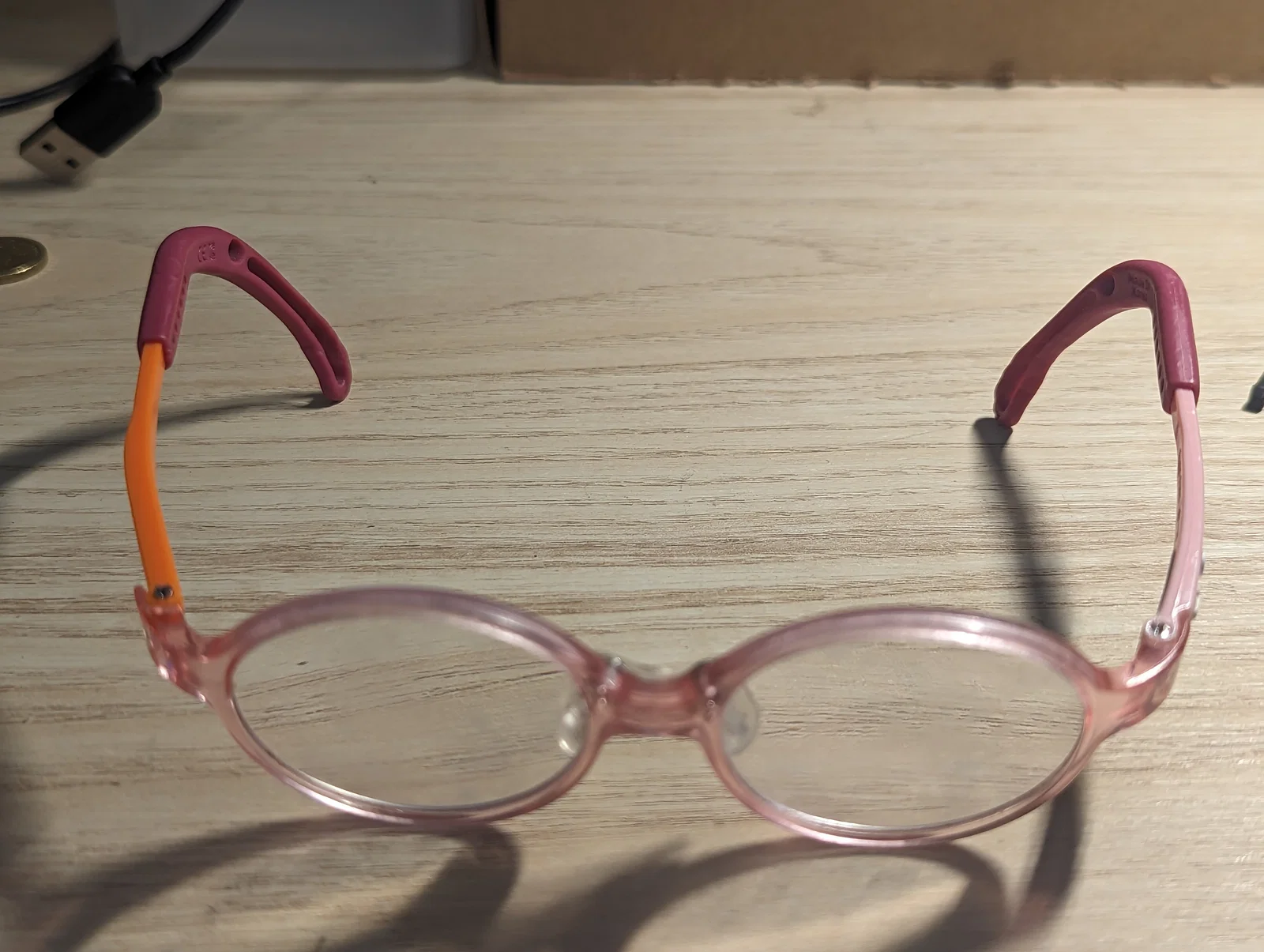

Hôm qua con gái mình đi học về và bị gãy càng kính.

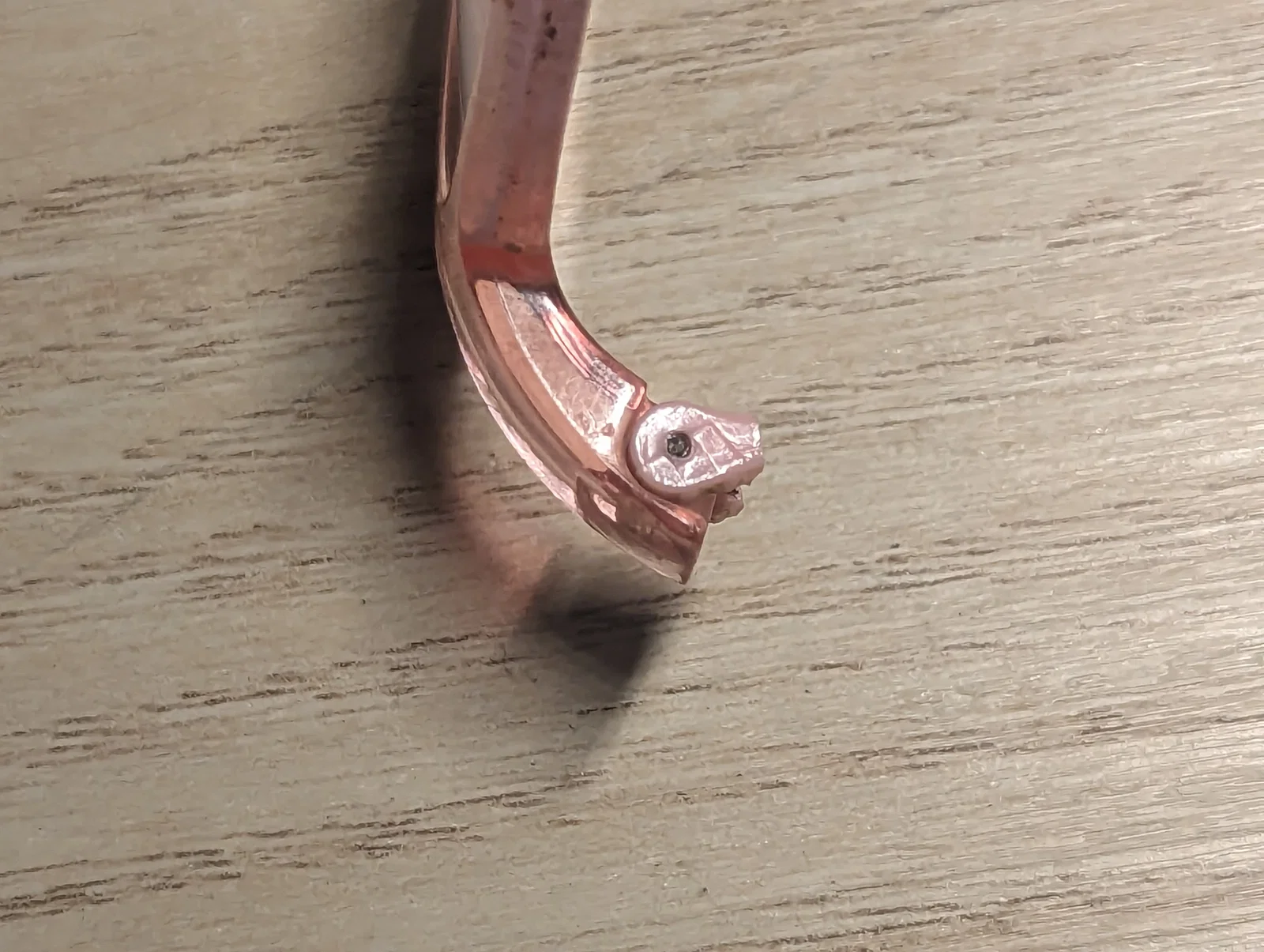

Bé đeo kính hãng Tomato, mấy cái này vốn được quảng cáo là bền lắm mà không hiểu sao bé vẫn làm gãy ngay chỗ bản lề.

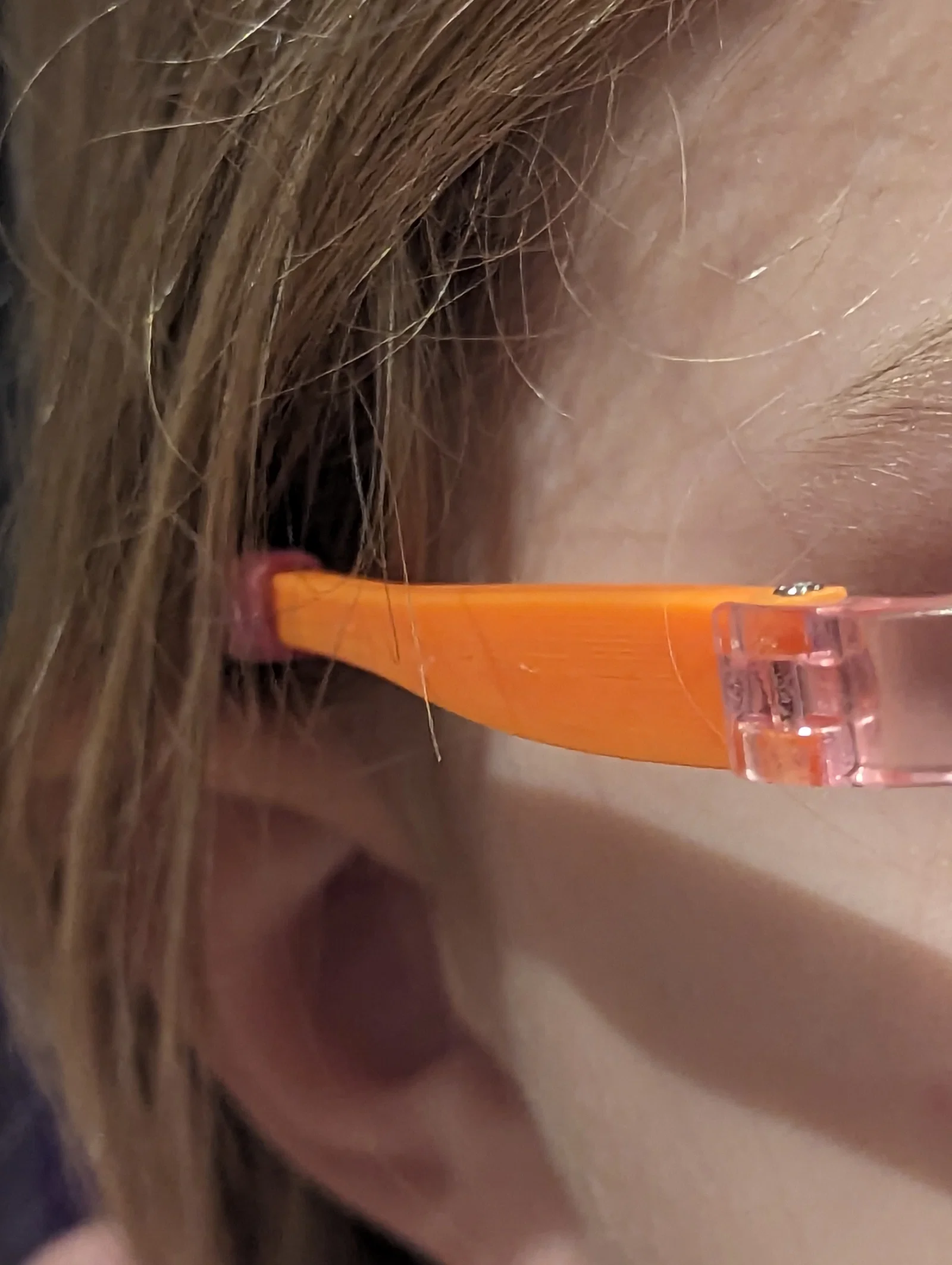

Mình đã đặt kính mới, nhưng vài ngày tới thì làm sao đây. 3D printing cứu nguy. Tối đó bé đi ngủ là mình mở Fusion 360 lên, lấy thước kẹp (calipers) ra đo. Chỉ vài tiếng là mình tinh chỉnh thiết kế xong. Sáng dậy bé đã có kính đeo lại bình thường.

Oculus Reparo!

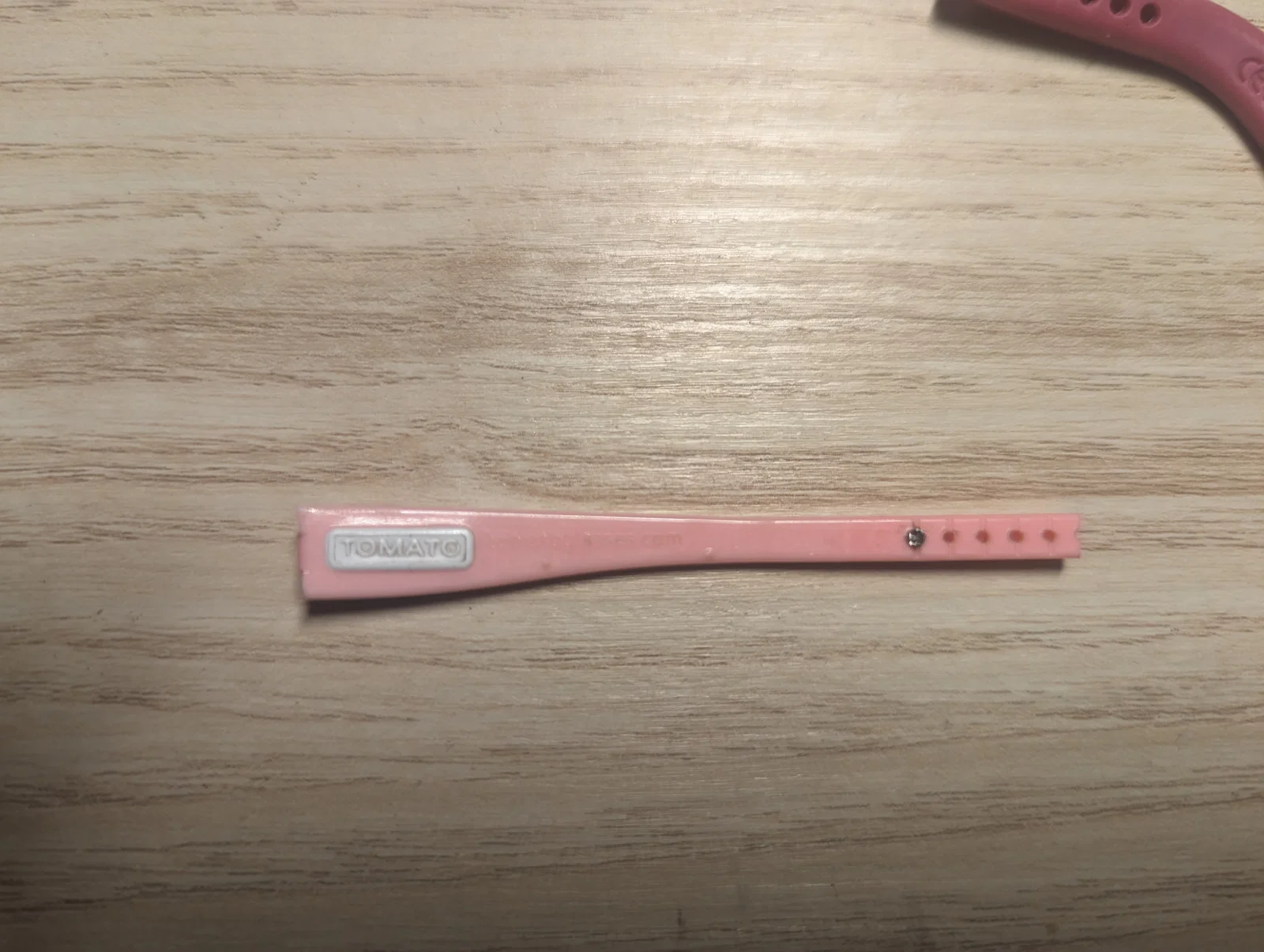

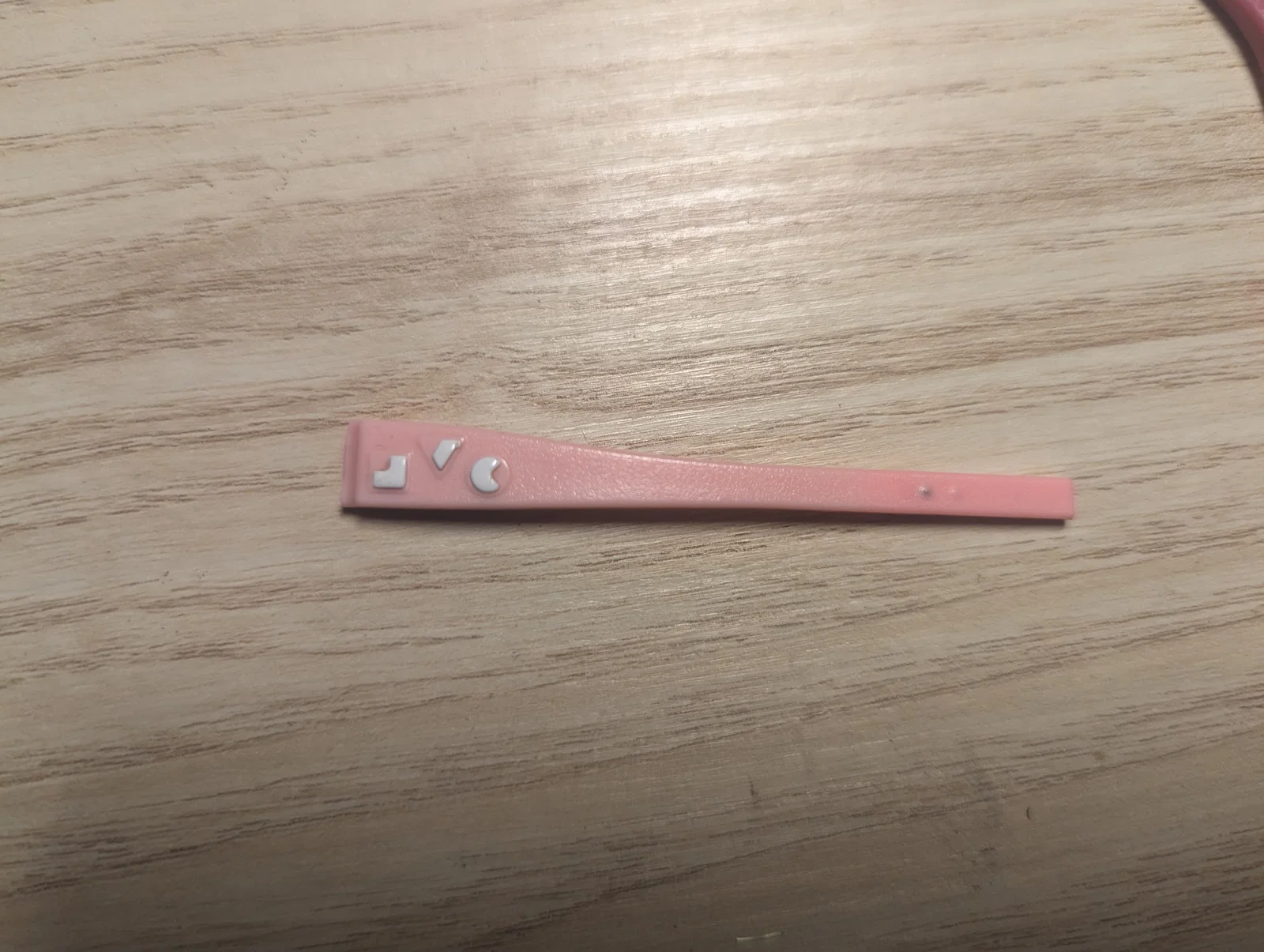

Mấy cái càng này được thiết kế để fit dòng Tomato Kid B, nhưng càng có vẻ giống nhau trên tất cả các dòng “kids” (A, C và D).

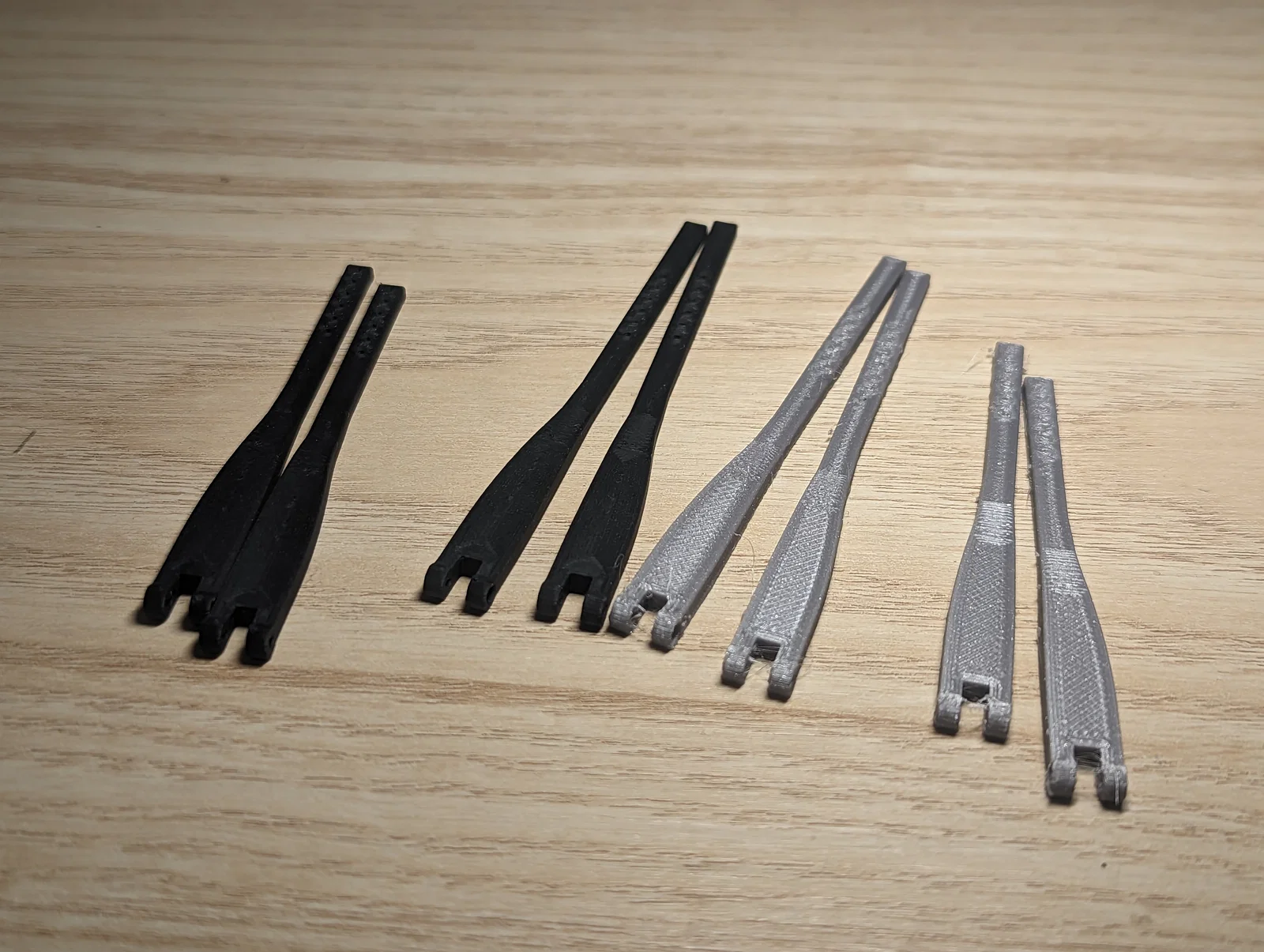

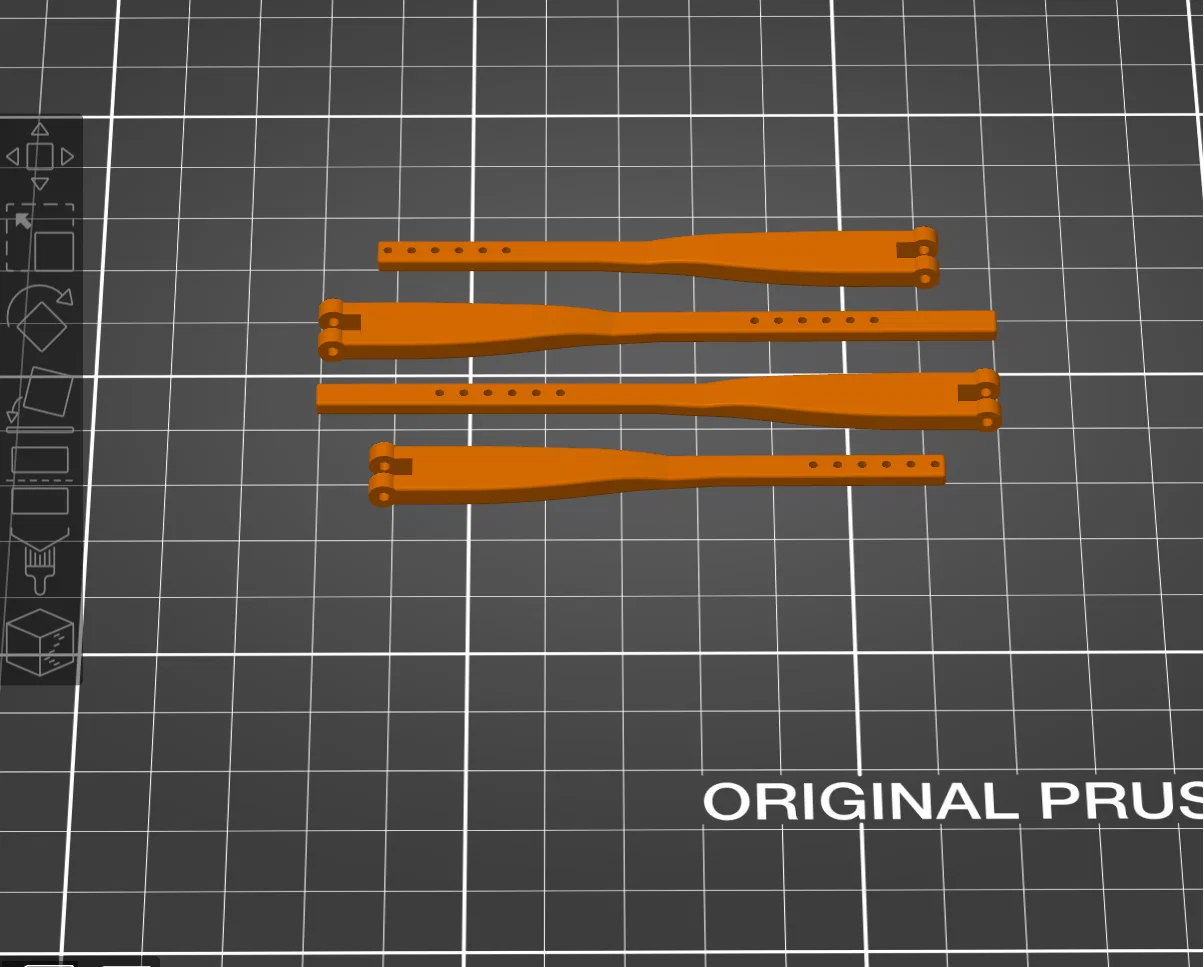

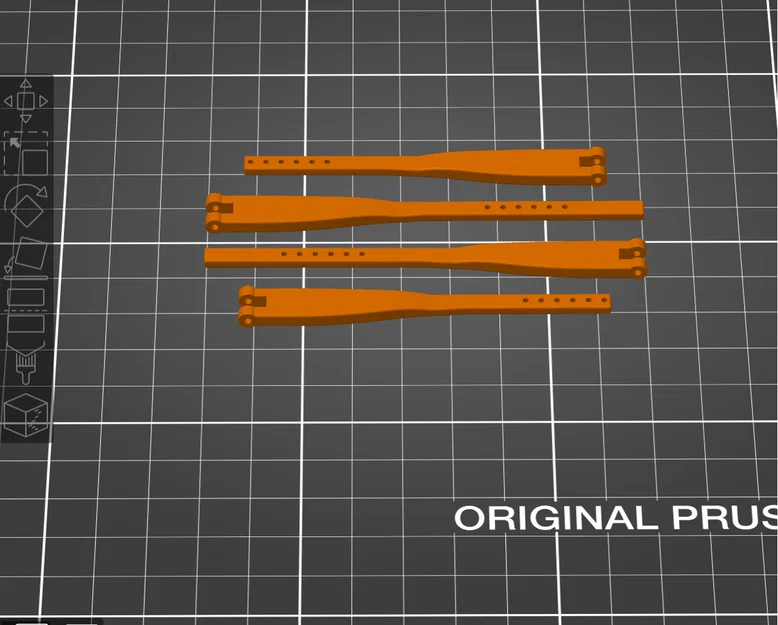

Mình làm 2 biến thể “short” và “long”, để bạn gắn được phần đệm tai (tomato ear piece) cho các cỡ đầu khác nhau. Mình cũng cung cấp file F3D và bản L/R ở định dạng STL và 3mf.

Chi tiết được thiết kế để dễ in, nhưng bản gốc có hơi cong (mà in theo cong đó thì sẽ cần khá nhiều support). Nên lấy cảm hứng từ The Hitchhikers Guide: mình cần một tách trà.

Nhưng phải là cái ly “đúng chuẩn” — nó có đúng cái góc cần thiết.

Đổ nước thật nóng vào ly (cẩn thận). Đặt mặt áp bàn in (print bed side) tì vào thành ly và để càng tự uốn theo độ cong của ly. Có thể ấn nhẹ vào khu vực có phần gồ lên để chỉnh đúng góc.

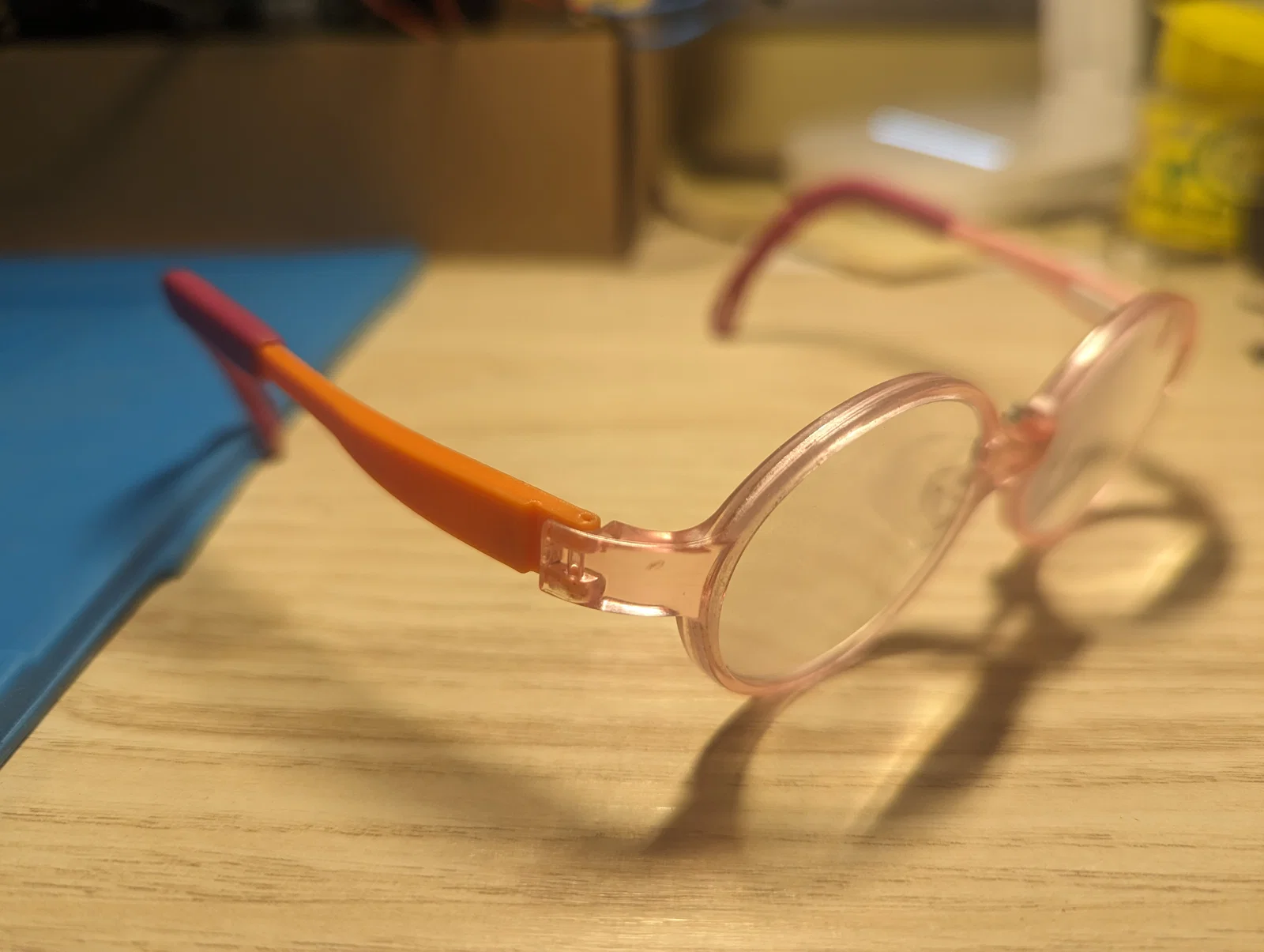

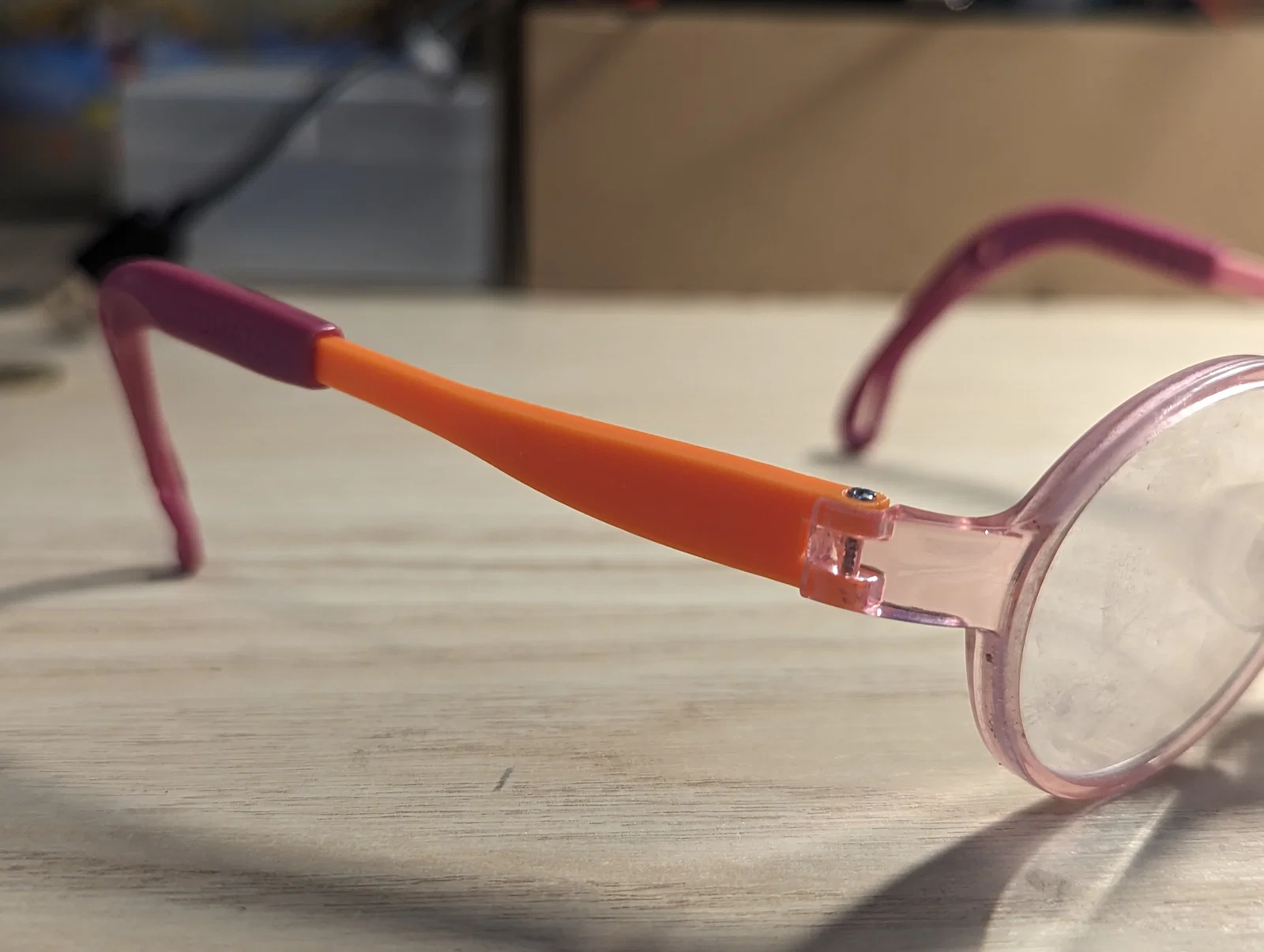

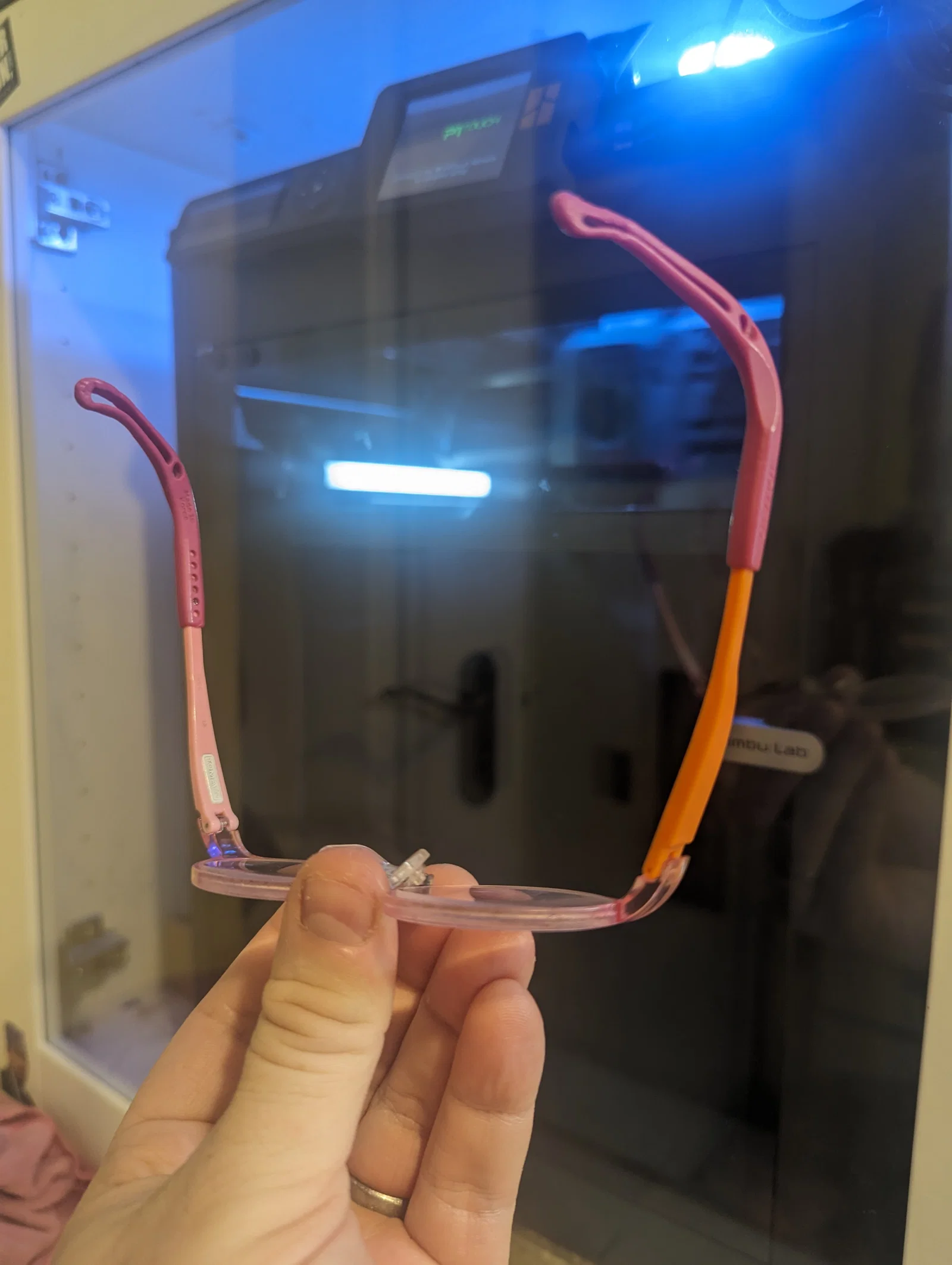

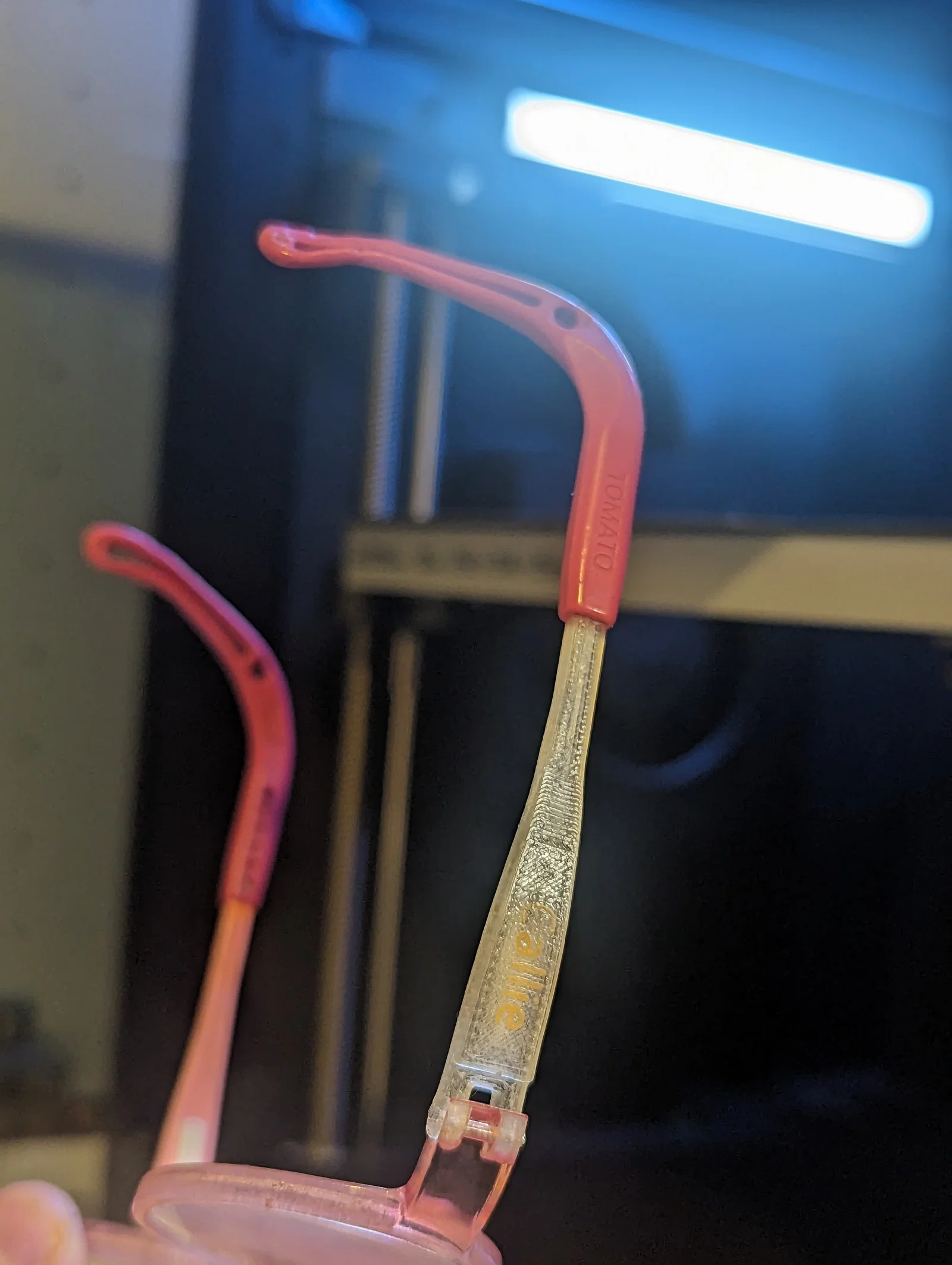

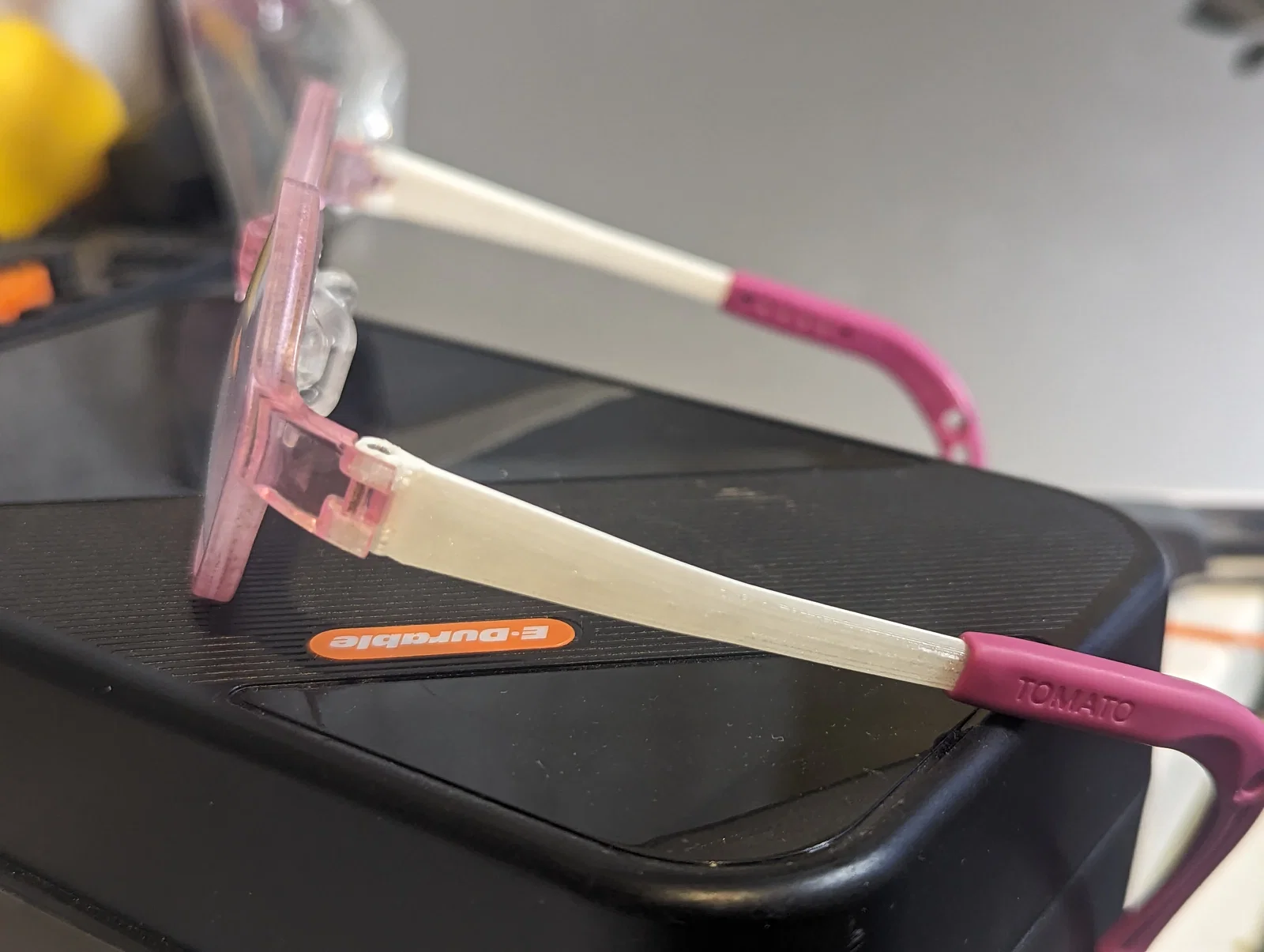

Lắp lại bằng phần cứng zin (ốc vít, v.v.) là mọi thứ sẽ hoạt động.

Mình in bằng PLA ở layer height 0.08mm (cũng có in 0.1mm) vì bề mặt trên có nhiều đường cong. In nhanh, đẹp, mình rất ưng. Trước giờ mình chỉ dùng TinkerCAD, đây là thiết kế Fusion 360 đầu tiên của mình :D
