Giá đỡ cuộn filament gắn tường với giá đỡ góc

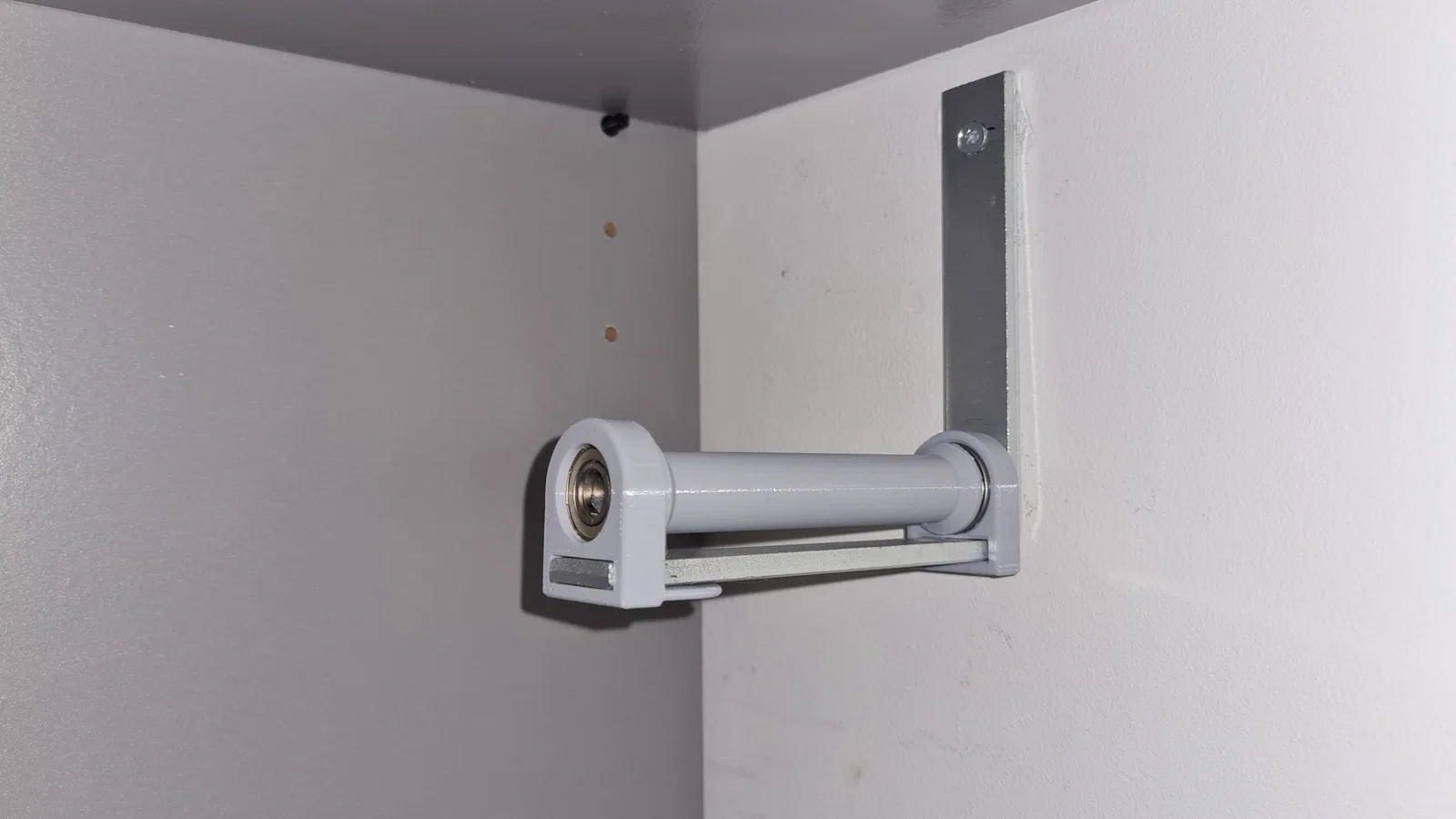

Một giá đỡ cuộn filament đơn giản. Nó dựa vào các thành phần phần cứng dễ dàng có sẵn, bao gồm một giá góc, một thanh ren M8, và hai vòng bi 608.

Dưới đây là những gì bạn sẽ cần:

• 1 x Giá Góc (kích thước 120x120x20x5 mm, tham khảo)
• 1 x Thanh Ren M8 (dài 105 mm)
• 2 x Vòng Bi 608

Thiết kế này là sáng tạo của riêng tôi, nhưng được lấy cảm hứng từ thiết kế giá đỡ cuộn filament này. Tôi đã chọn một thiết kế sử dụng phần cứng tiêu chuẩn, chủ yếu vì độ bền và để giảm lượng vật liệu/thời gian in cần thiết.

Lỗ qua con lăn đã được thiết kế với độ dung sai phù hợp để bạn có thể dễ dàng vặn thanh ren bằng tay, và nó sẽ giữ chắc chắn mà không bị mở ra trong quá trình sử dụng.

Không cần keo dán hoặc bu lông cho việc lắp ráp; mọi thứ được thiết kế để vừa khít.

Xin lưu ý rằng phần cứng có sẵn có thể khác nhau ở các địa điểm khác nhau, vì vậy bạn có thể cần điều chỉnh cho phù hợp. Bạn có thể tìm thấy tệp nguồn (Shapr3d) được đính kèm.
