Mô tả

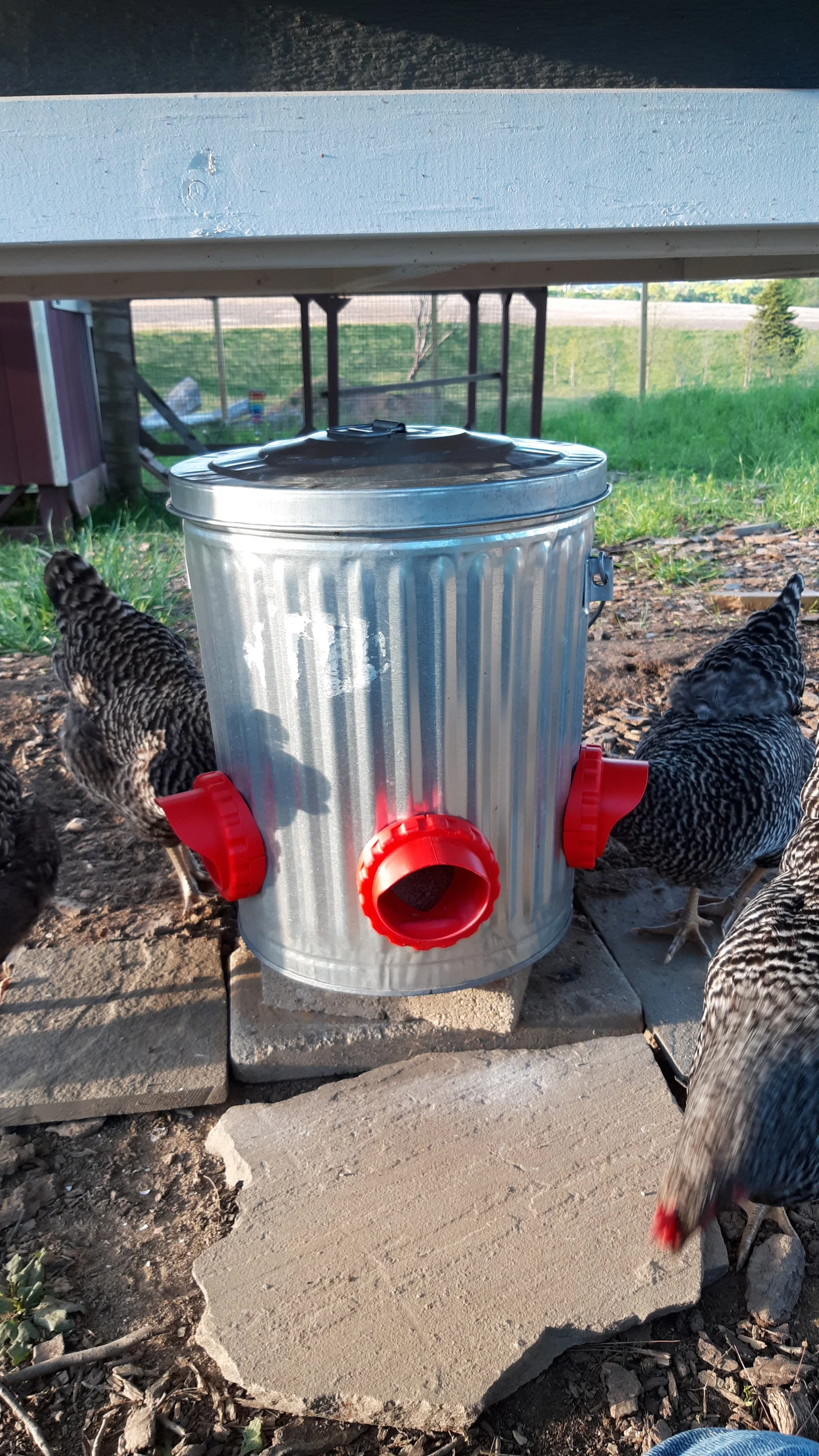

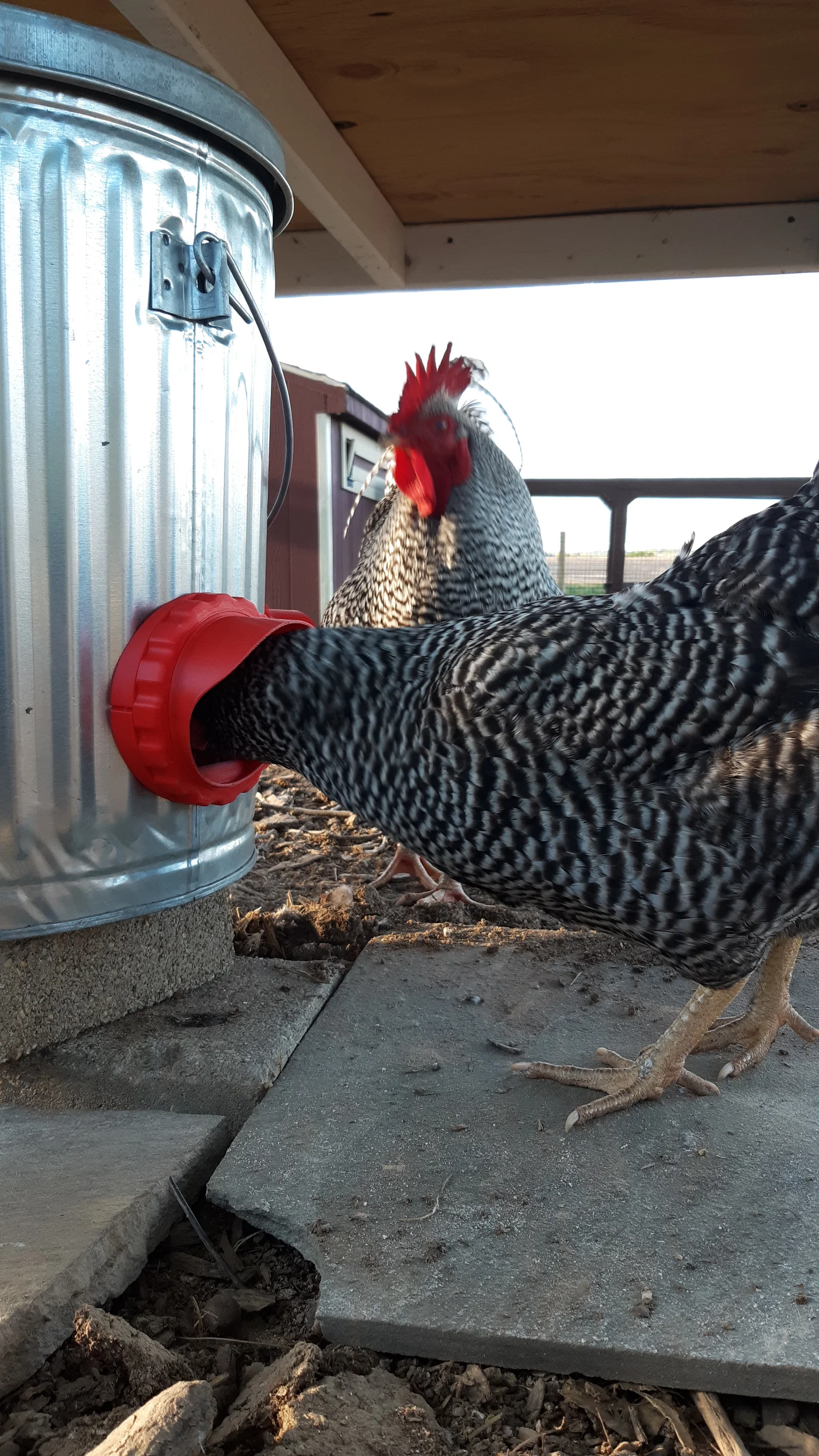

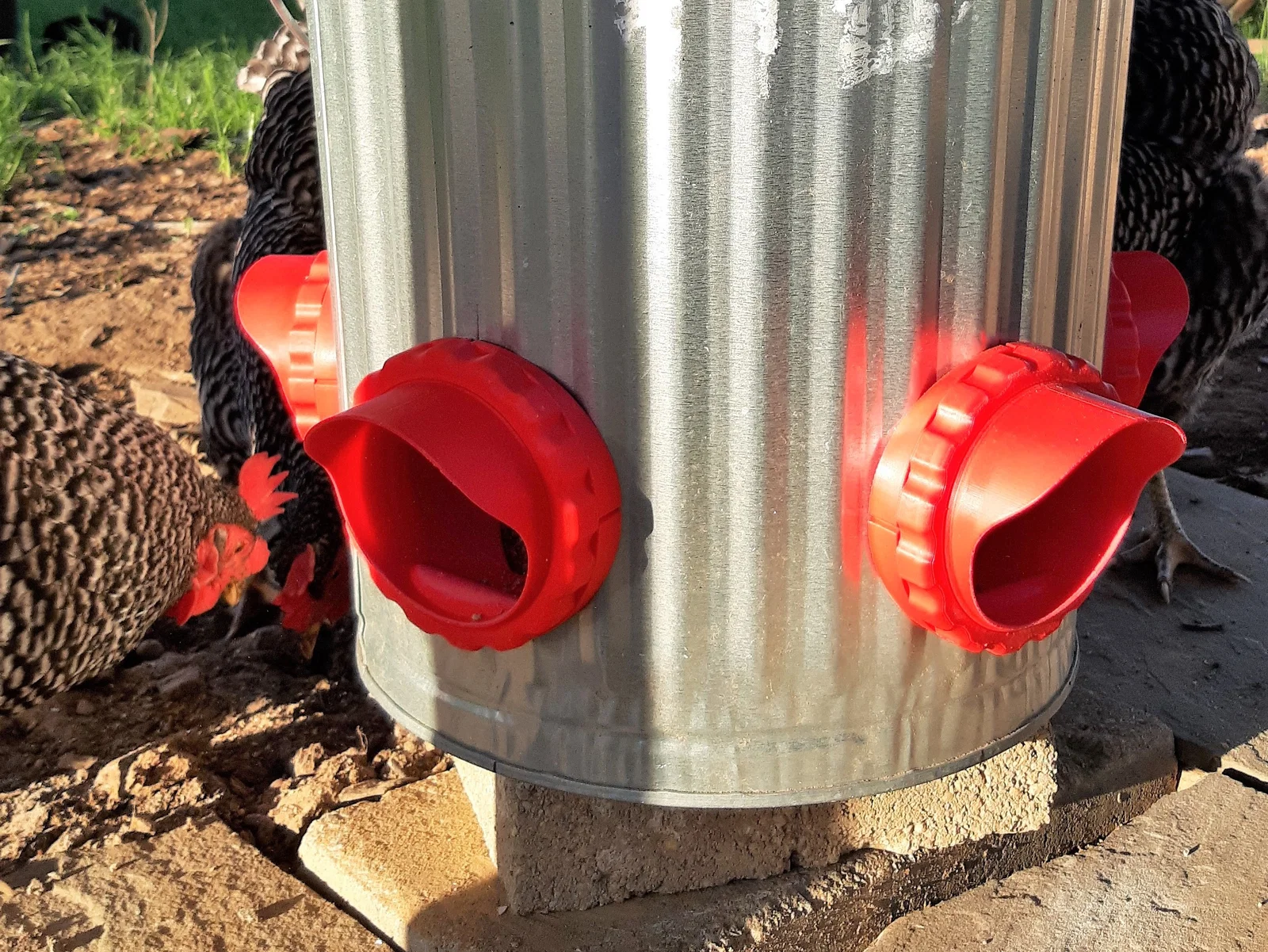

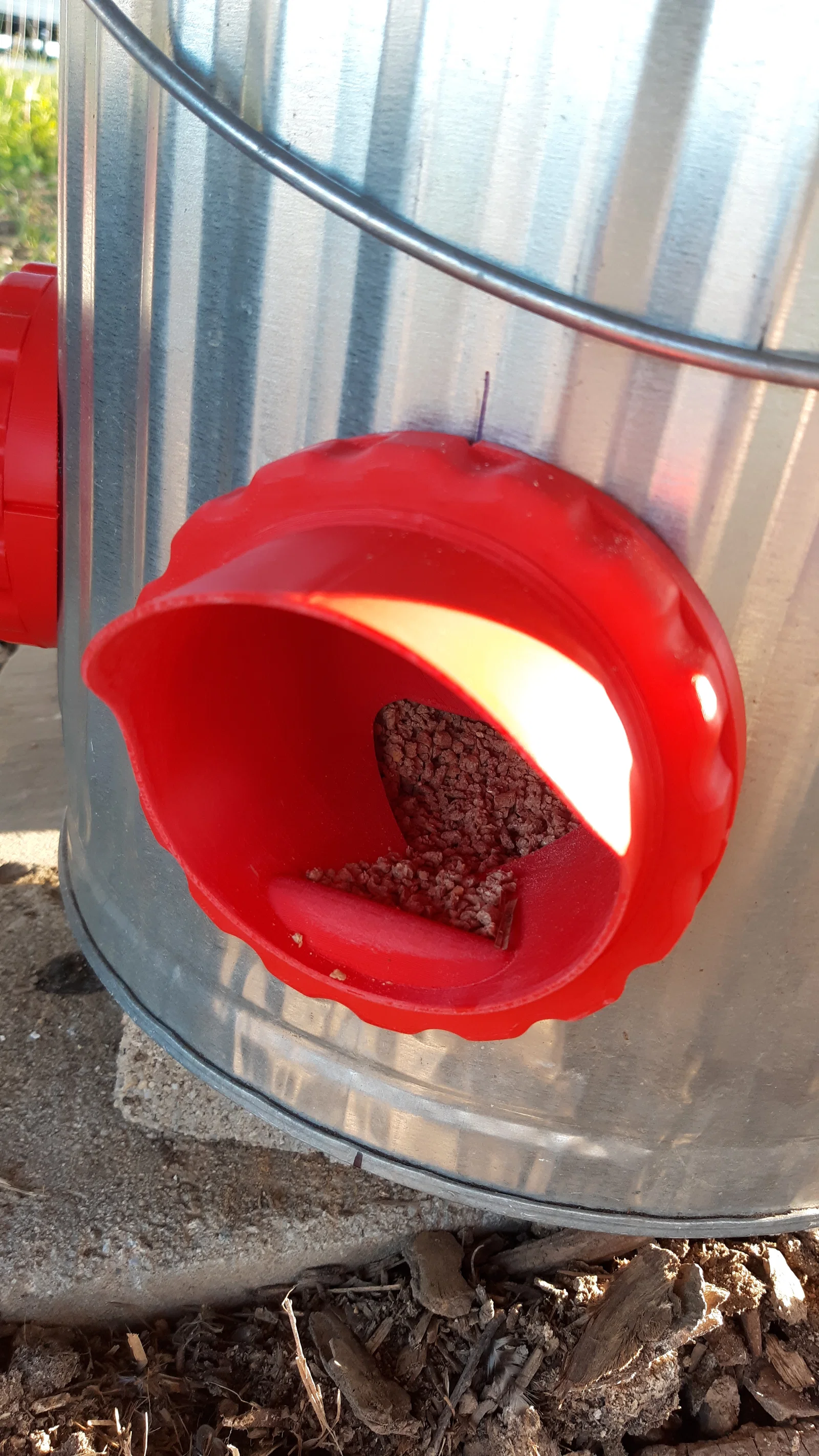

Mẫu máng ăn này được thiết kế để cải tiến so với các lựa chọn mua sẵn ngoài tiệm. Nó cho nhiều không gian hơn, có thể khớp sát với biên dạng của thùng đựng cám, và có một phần gờ (hump) để giảm rơi vãi, giảm hao.

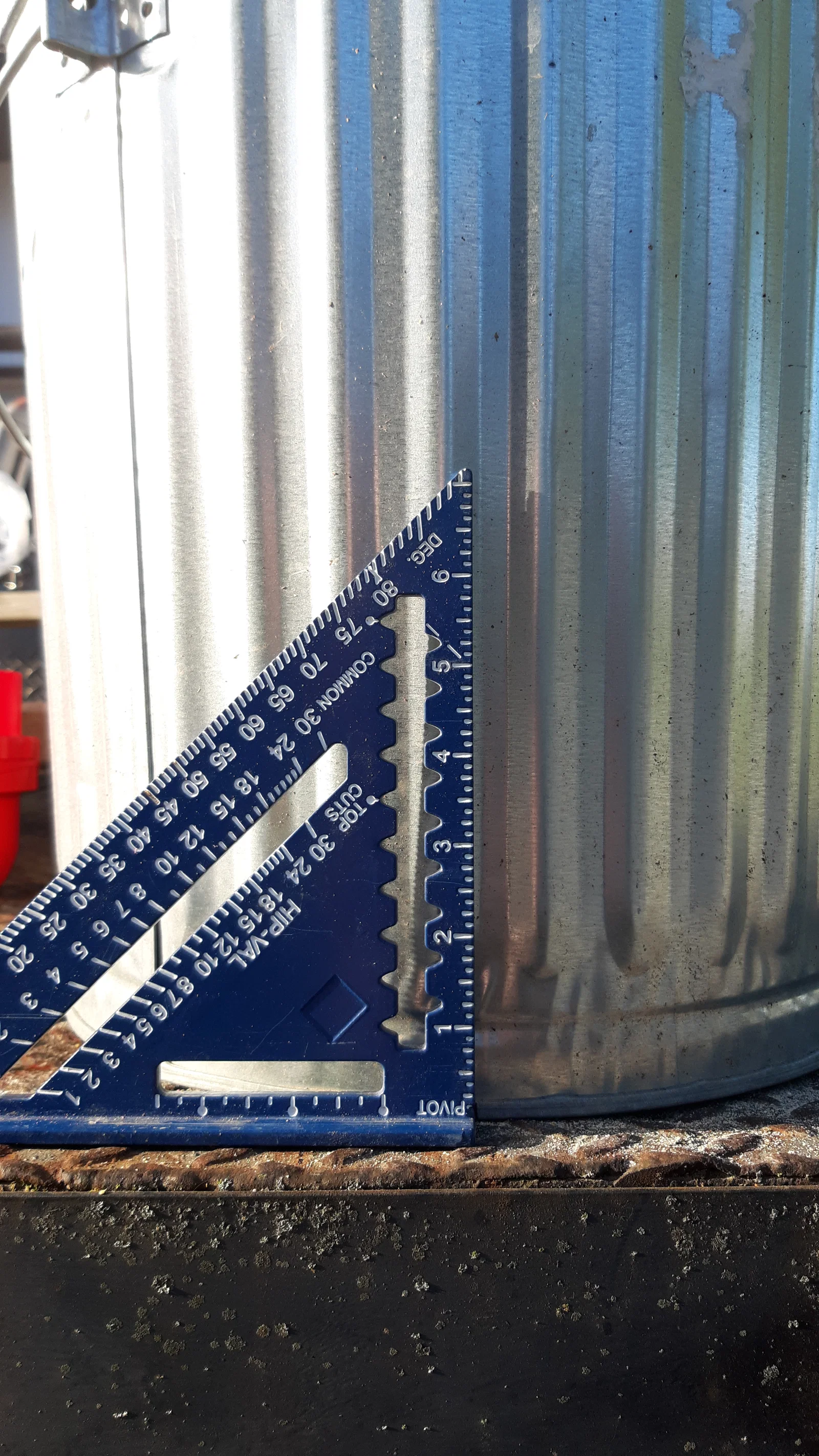

Bạn đo đường kính thùng đựng cám của mình (đơn vị mm) rồi tải cặp profile gần nhất với số đo đó. Mình thấy không cần khớp tuyệt đối vẫn lắp vừa và dùng tốt.

Thiết kế này chỉ hỗ trợ thùng “5 gallon” trở lên, hoặc các loại thùng có thành phẳng.

Thông số mình dùng với nozzle .4mm:

  • 3 perimeters
  • .45mm extrusion width
  • .2mm layer height
  • Seam position: Rear
    • Các đường seam đóng vai trò như “vạch canh” để lắp cho thẳng đứng chuẩn, đồng thời tránh nằm ngay miệng chính để bề mặt mượt hơn.
  • Không cần supports.
  • PLA dùng ổn. Có một bản của mẫu máng này mình để ngoài trời dùng suốt 1 năm mà vẫn nhìn như mới.

Phần ren khá mịn, nên máy in của bạn cần chạy ổn định. Nếu vẫn bị khít, thử chà nhám nhẹ để hạ bớt các điểm sần trên ren, thêm một chút chất bôi trơn, hoặc thử giảm extrusion multiplier của lock ring xuống vài phần trăm.

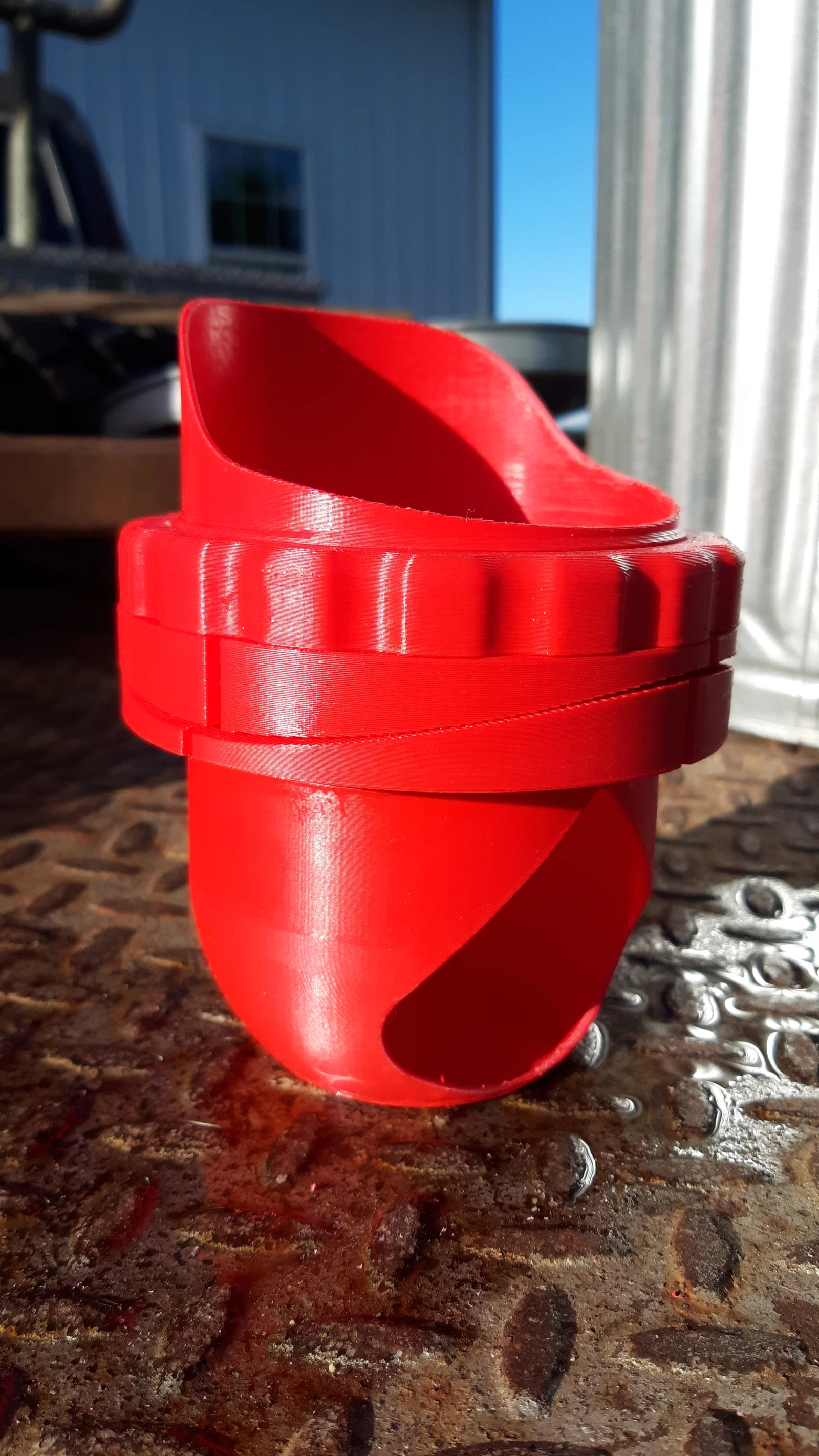

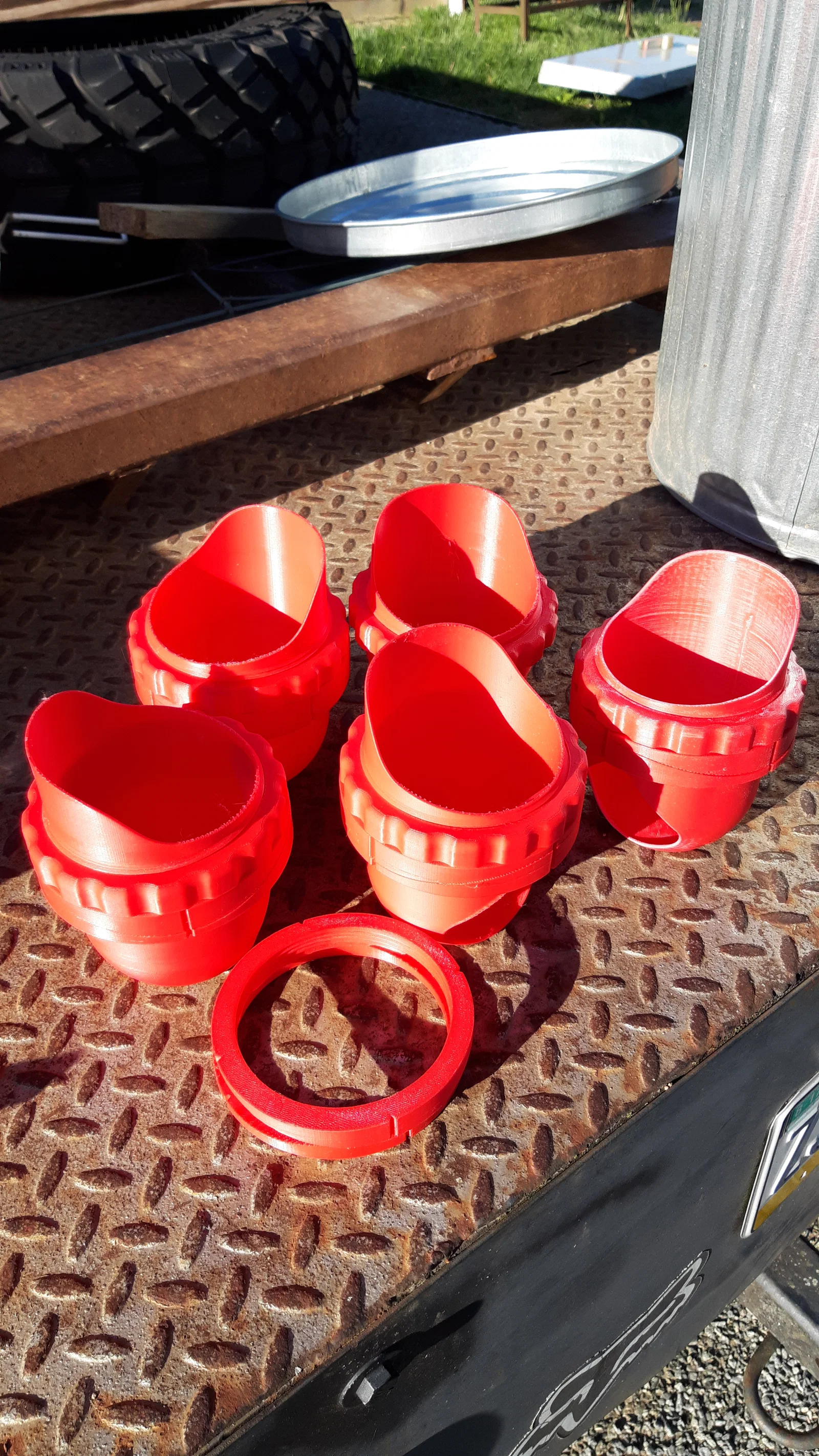

Cách lắp: chỉ cần in phần thân chính (main body), lock ring, và một cặp profile gần khớp với đường kính thùng của bạn. Chà nhám mọi chỗ gà có thể chạm vào để tránh sắc/cấn!

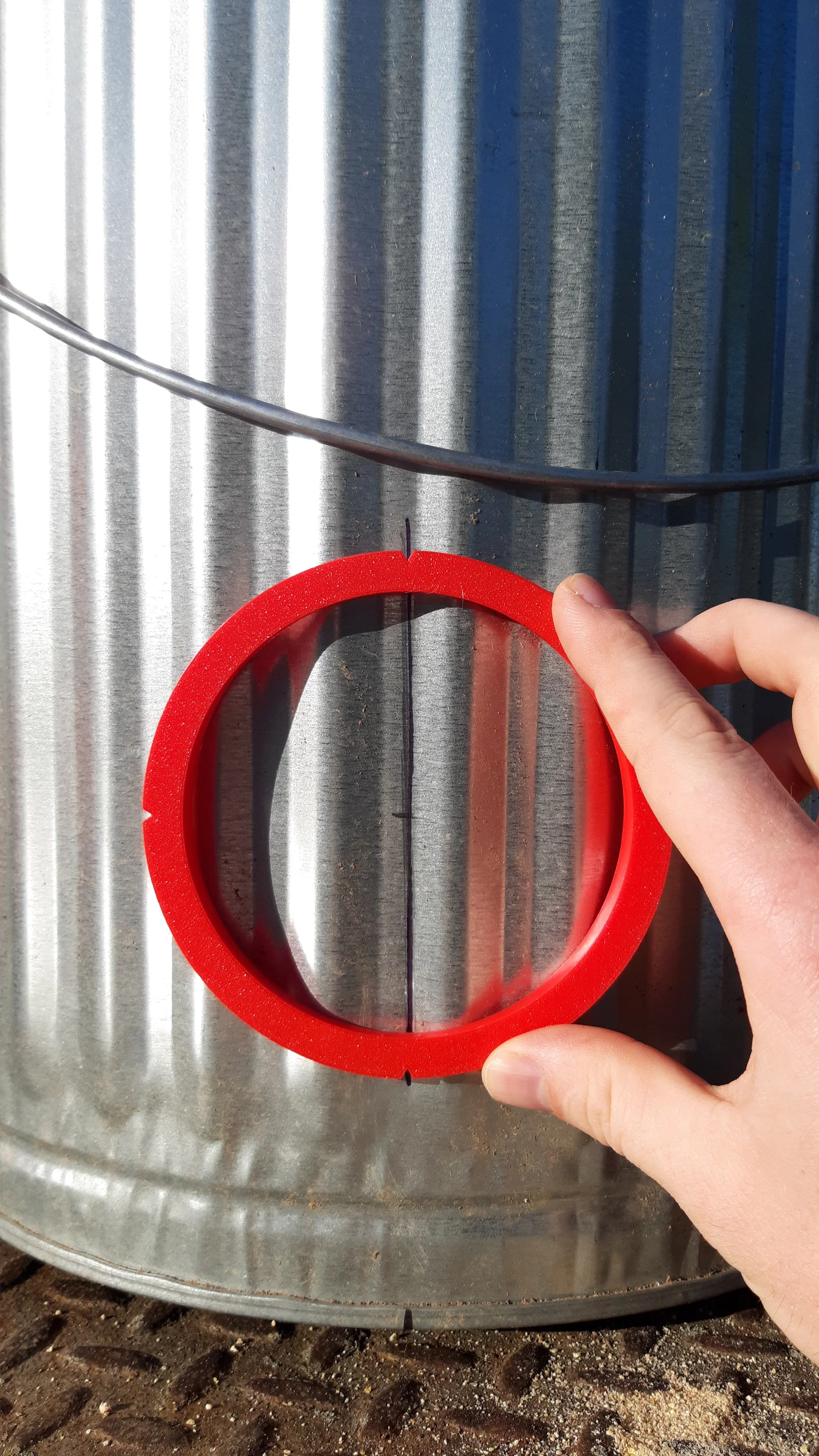

  • Dùng exterior profile làm khuôn cắt lỗ. Có các rãnh (notches) để canh thẳng hàng. Bạn vạch theo mép phía trong của vòng, rồi cắt đúng trên đường tròn đã vẽ hoặc hơi ra ngoài một chút.

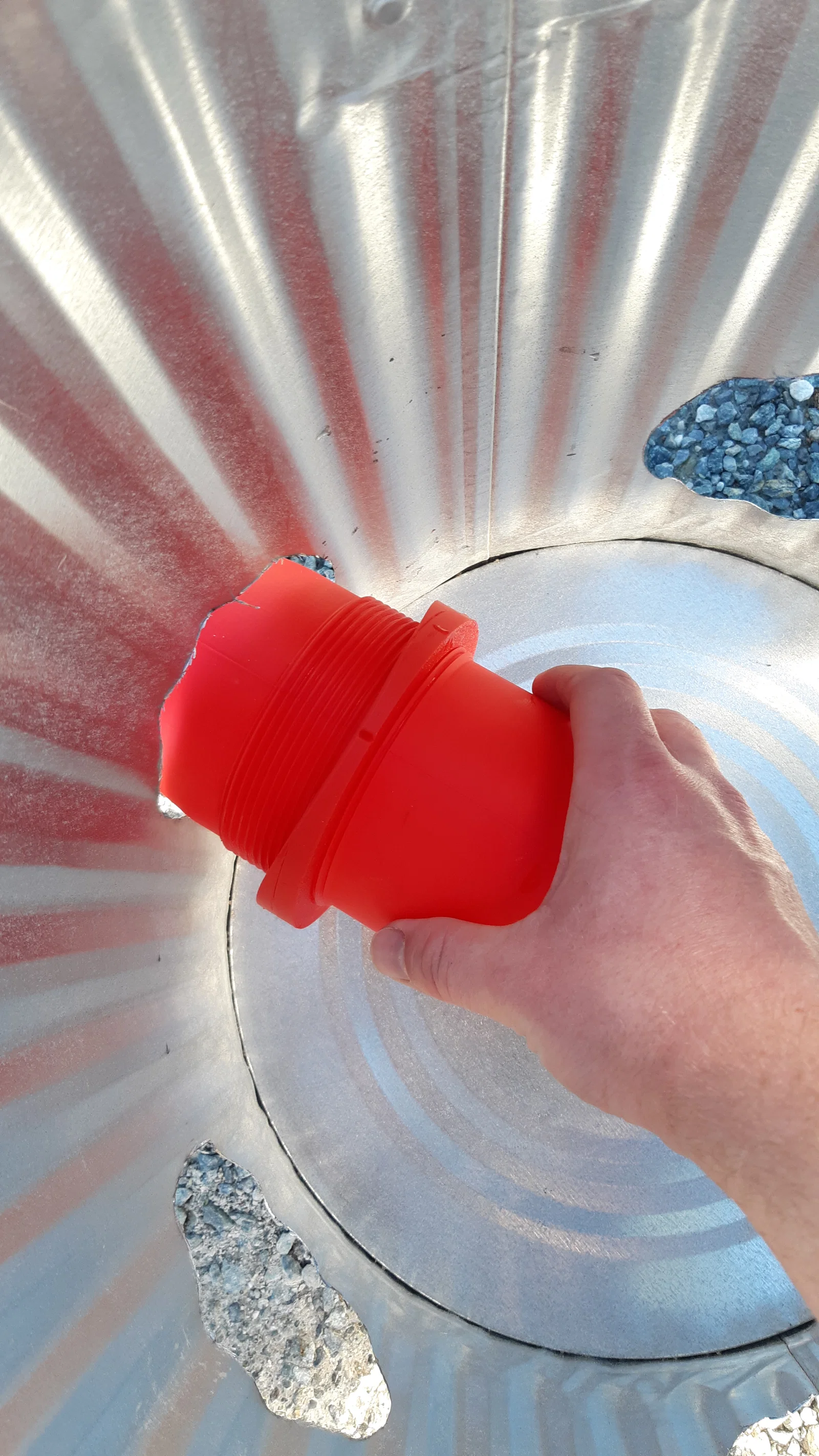

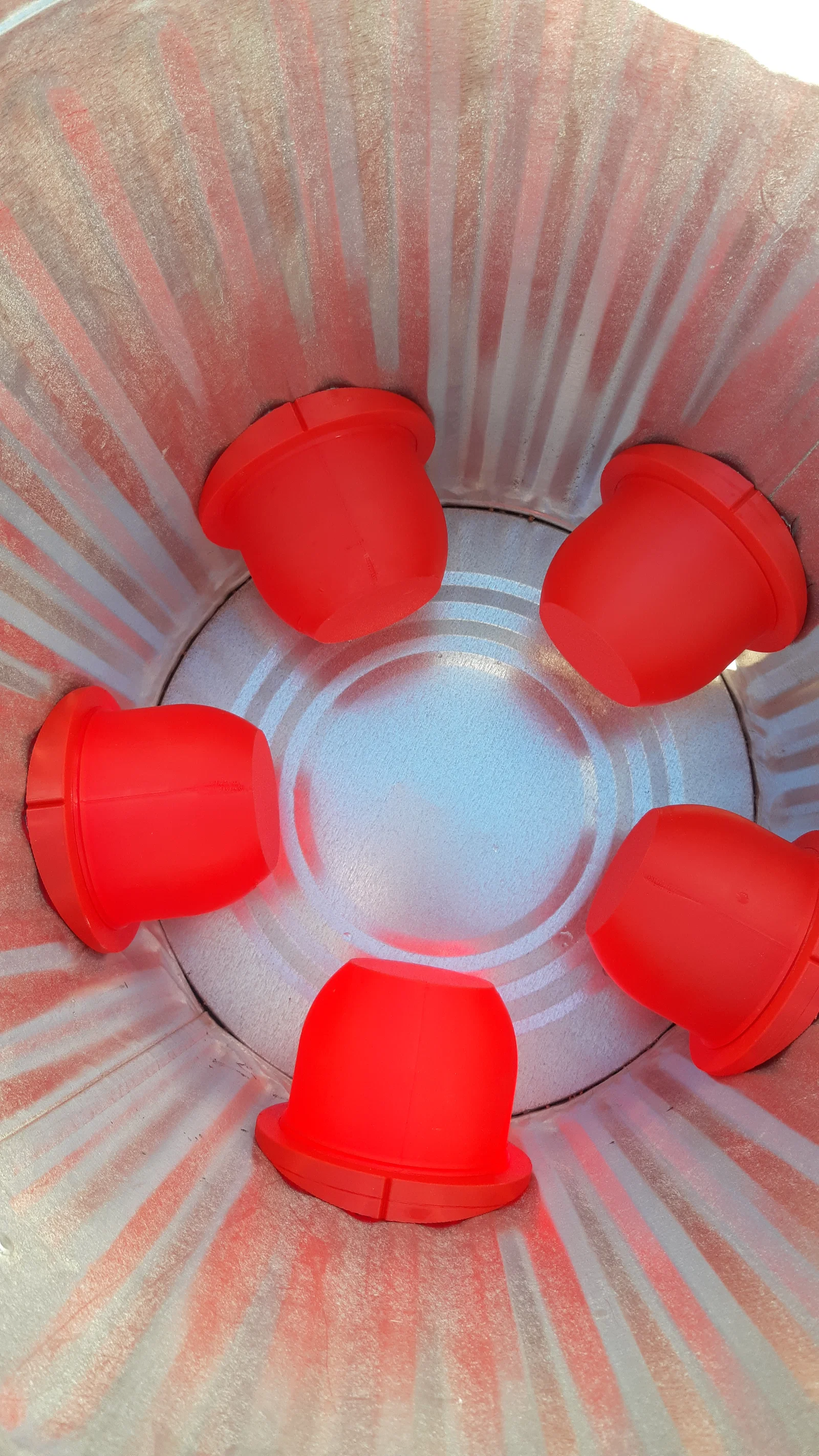

  • Vặn interior profile vào thân, rồi đưa máng ăn vào từ phía trong thùng.

  • Trượt exterior profile vào đúng vị trí, rồi siết cố định bằng lock ring.

Dưới đây là các đường kính mình đo từ một vài loại thùng phổ biến ở cửa hàng nông trại tại Mỹ:

Xô 5 Gallon

255mm dia

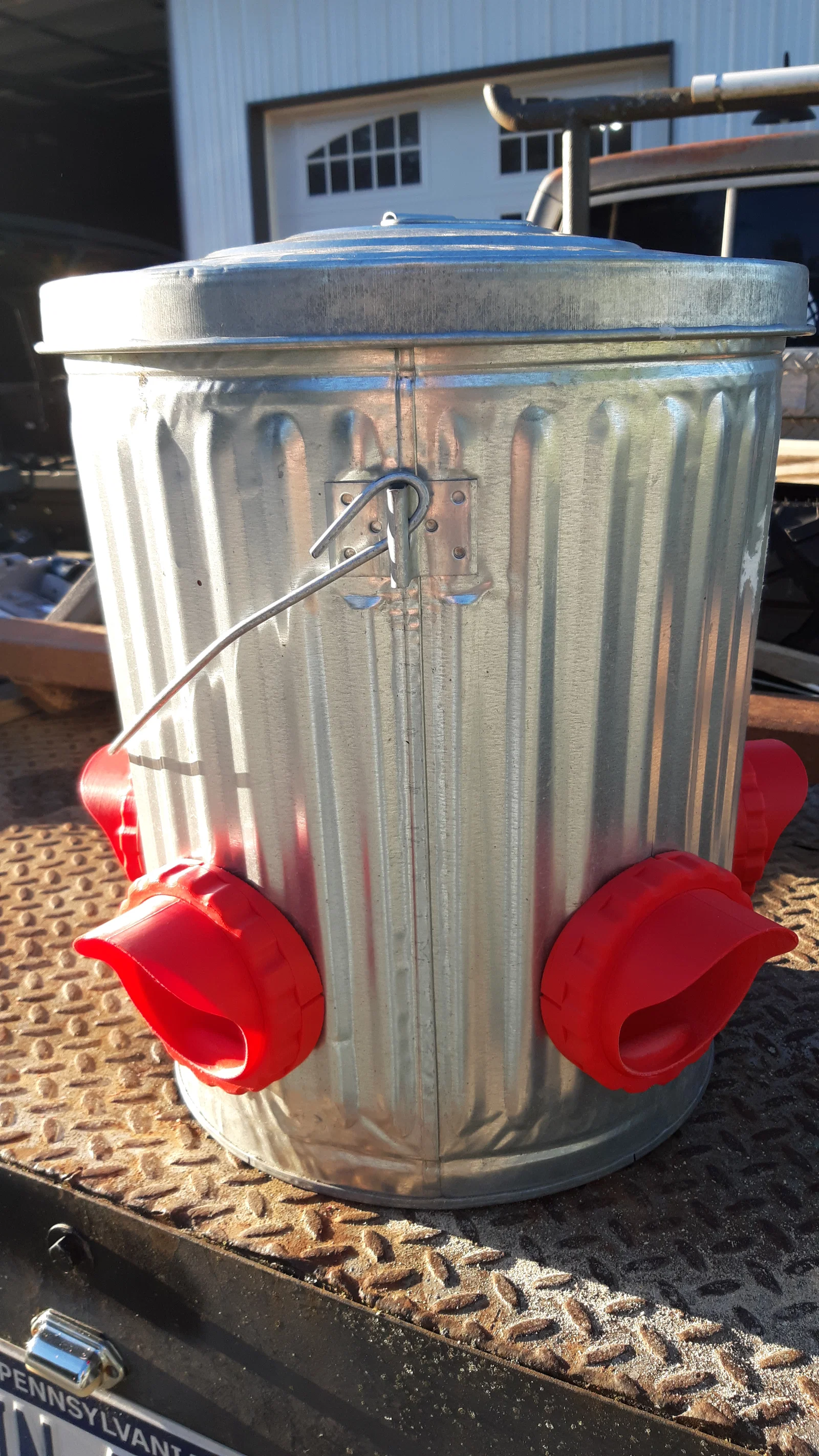

Thùng tôn mạ kẽm 10 Gallon (Galv. Can)

342mm dia

Thùng tôn mạ kẽm 20 Gallon (Galv. Can)

395mm dia

Thùng nhựa 32 Gallon (Poly Can)

455mm dia

Nếu bạn muốn khớp “chuẩn từng ly” với thùng của mình, mình có kèm file FreeCAD. Chỉ cần nhập đường kính và độ dày thành thùng vào bảng tính (các ô màu xanh) để đổi model nhanh.

Nếu bạn thích thiết kế này, bạn có thể ủng hộ mình trên Ko-fi: https://ko-fi.com/sundayg

Chúc bạn in vui!
