FT EMS SWC (Hệ thống quản lý điện tử cho Ender 3 V2/Pro)

GIỚI THIỆU

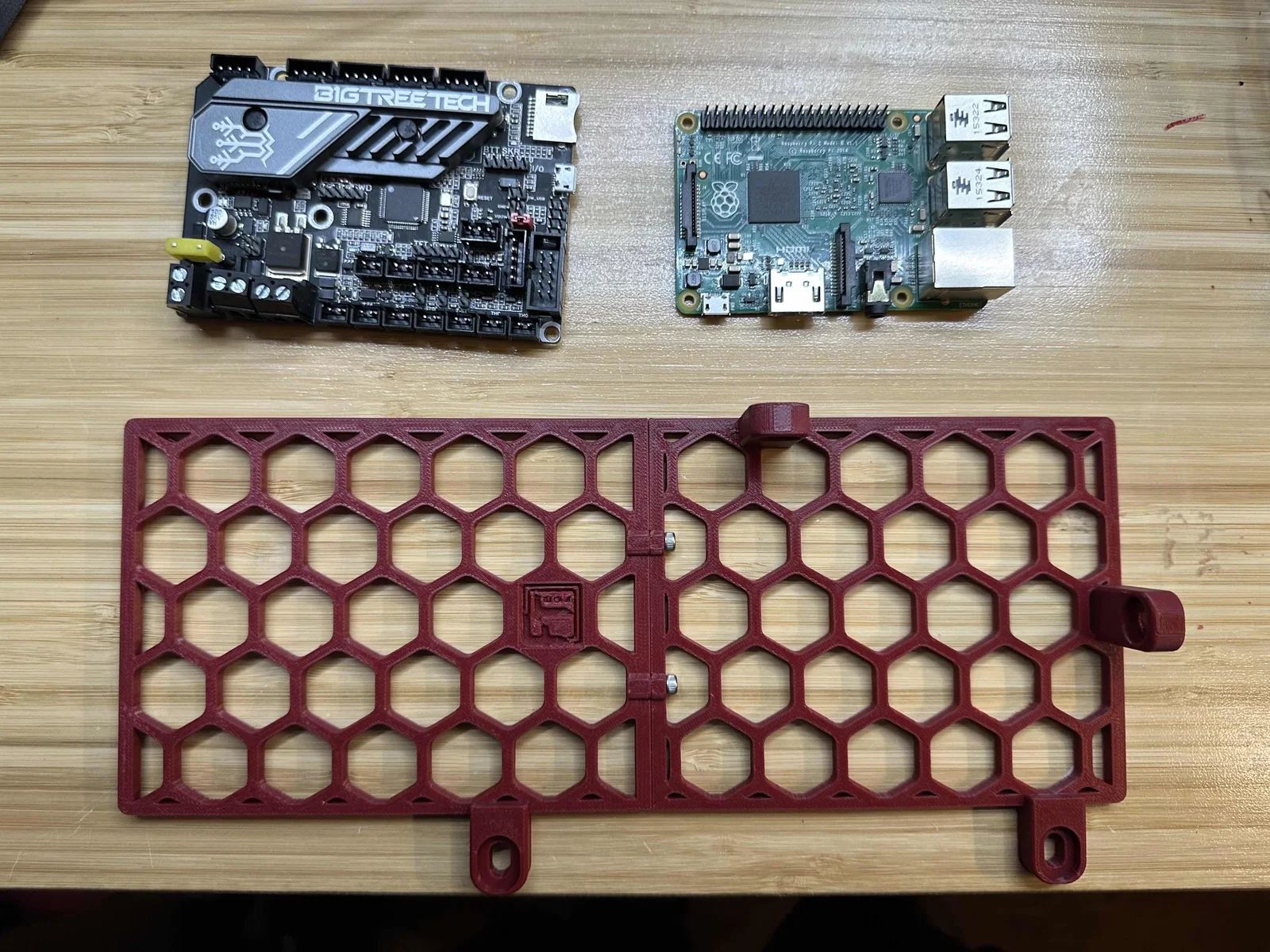

Khung này được thiết kế để giúp quản lý các linh kiện điện tử cần cho việc chuyển đổi sang Switchwire (SKR Mini E3, Creality boards, Raspberry Pi, U2C boards, v.v.). Thường thì các bản chuyển đổi sẽ “nhét” hết đống linh kiện này ở phía sau máy in, vừa khó bắt ốc/mount, vừa cực khó đi dây cho gọn.

THIẾT KẾ

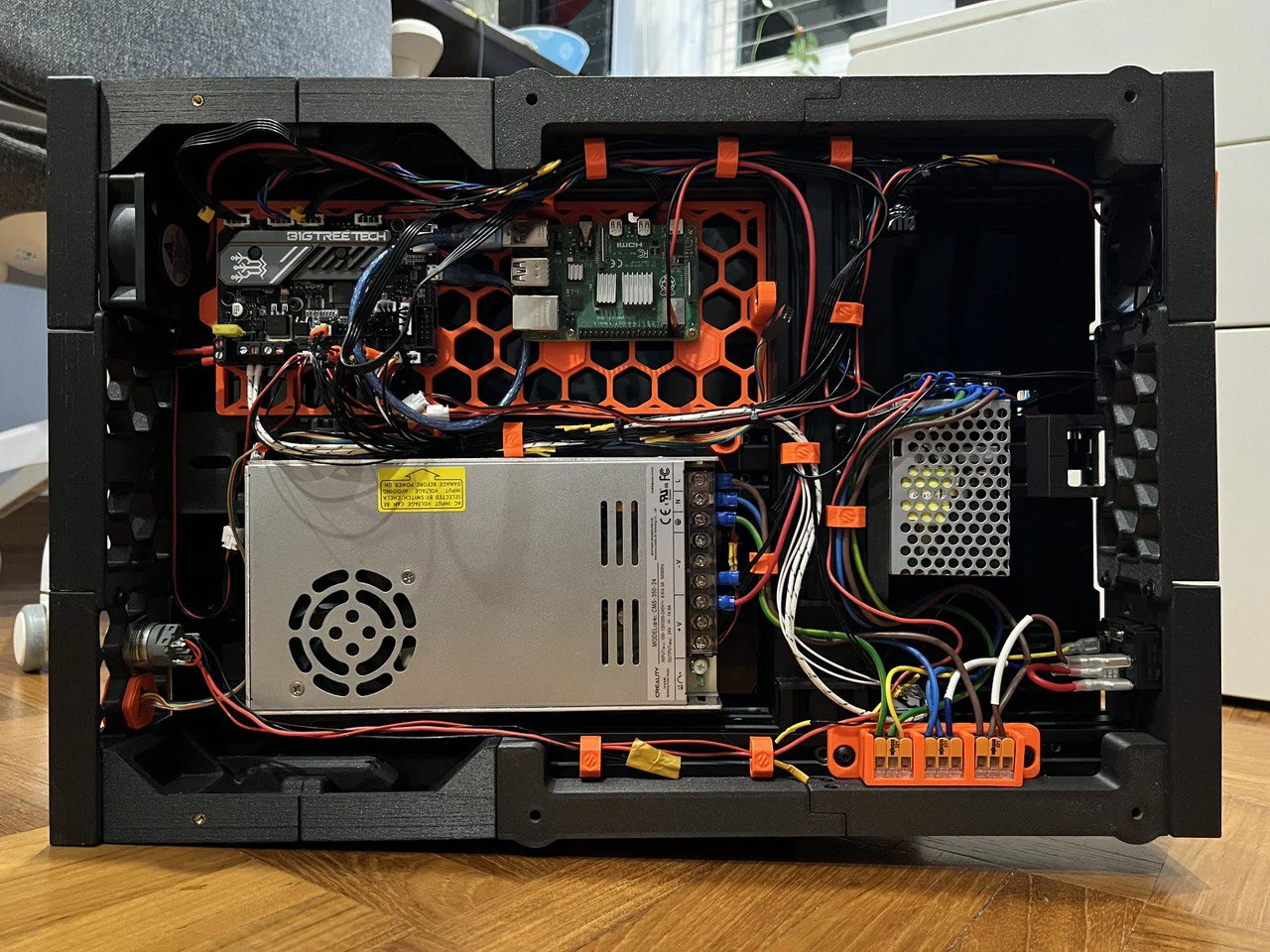

Khung này phù hợp nhất khi anh em convert Ender 3 V2 thành Voron Switchwire (hoặc đôi khi gọi là Enderwire). Mod này cần được in trên bed có khả năng in được 280mm. Mình cũng đang làm một phiên bản có thể in trên bed Ender 3, lúc đó board sẽ được chia làm 2 phần.

Đây là bản beta để đảm bảo mọi thứ lắp khít và hoạt động đúng như dự tính. Hiện đã có mount cho SKR Mini E3 V3 và Raspberry Pi. Mình sẽ thêm mount cho U2C vì có người yêu cầu.

Mình khuyến nghị in các board inserts kèm supports vì có một cái gờ nhỏ để giữ các miếng đúng vị trí. Ngoài ra còn có một số inserts có thể dùng mà sẽ không bắt hoàn toàn lên board (tùy chọn).

BOM

Model này có thể in theo dạng 1 mảnh trên bed đủ cho bản in 280mm, hoặc in trên bed Ender 3 nếu dùng khung 2 mảnh. Khuyến nghị in ABS hoặc ASA nếu anh em build máy dạng enclosure, nhưng cũng có thể in PLA hoặc PETG nếu làm open conversion, với điều kiện là không in ở nhiệt độ bed trên 80. Tất cả part đã được xoay đúng hướng để chỉ việc slice và in. Cần supports để in các board mounts.

Các linh kiện cần thêm như sau: -

Khung electronics 1 mảnh

1. 4 x vít M5x8 BHCS để bắt khung
2. 4 x M5 T Nuts để cố định khung vào extrusions
3. 5 x heatset inserts để bắt SKR Mini E3
4. 5 x vít M3x8 để bắt SKR Mini E3 lên các bolt-on mounts
5. 4 x vít tự ren M2 (self tapping) để bắt Raspberry Pi
6. 4 x heat inserts cho quạt trước 6020
7. 4 x vít M3x8 BHCS để bắt quạt trước vào ngàm khung

Khung electronics 2 mảnh

1. 2 x heatset inserts cho khung 2-2
2. 2 x vít M3x8 để ghép 2 phần khung lại
3. 4 x vít M5x8 BHCS để bắt khung
4. 4 x M5 T Nuts để cố định khung vào extrusions
5. 5 x heatset inserts để bắt SKR Mini E3
6. 5 x vít M3x8 để bắt SKR Mini E3 lên các bolt-on mounts
7. 4 x vít tự ren M2 (self tapping) để bắt Raspberry Pi
8. 4 x heat inserts cho quạt trước 6020
9. 4 x vít M3x8 BHCS để bắt quạt trước vào ngàm khung

LƯU Ý: Khi dùng mount quạt trước 6020, anh em sẽ cần tháo mount SKR Mini E3 có nhãn số 1.

CHÚ GIẢI (LEGEND)

Khi in các board bolt-ons, nhớ xem phần chữ in ở mặt dưới để nhận diện đúng part. Mình sẽ bổ sung thêm khi hỗ trợ thêm nhiều board.

• SME3 - BTT SKR Mini E3 board
• R Pi - Raspberry Pi board
• U2C - BTT U2C board
• FGem - Fly Gemini board

HƯỚNG DẪN LẮP ĐẶT

1. Tải về và in tất cả các part cần cho controller boards của anh em. Thông thường tối thiểu sẽ là SKR Mini E3 và Raspberry Pi.
2. Khung (frame)
   1. Với khung 2 mảnh

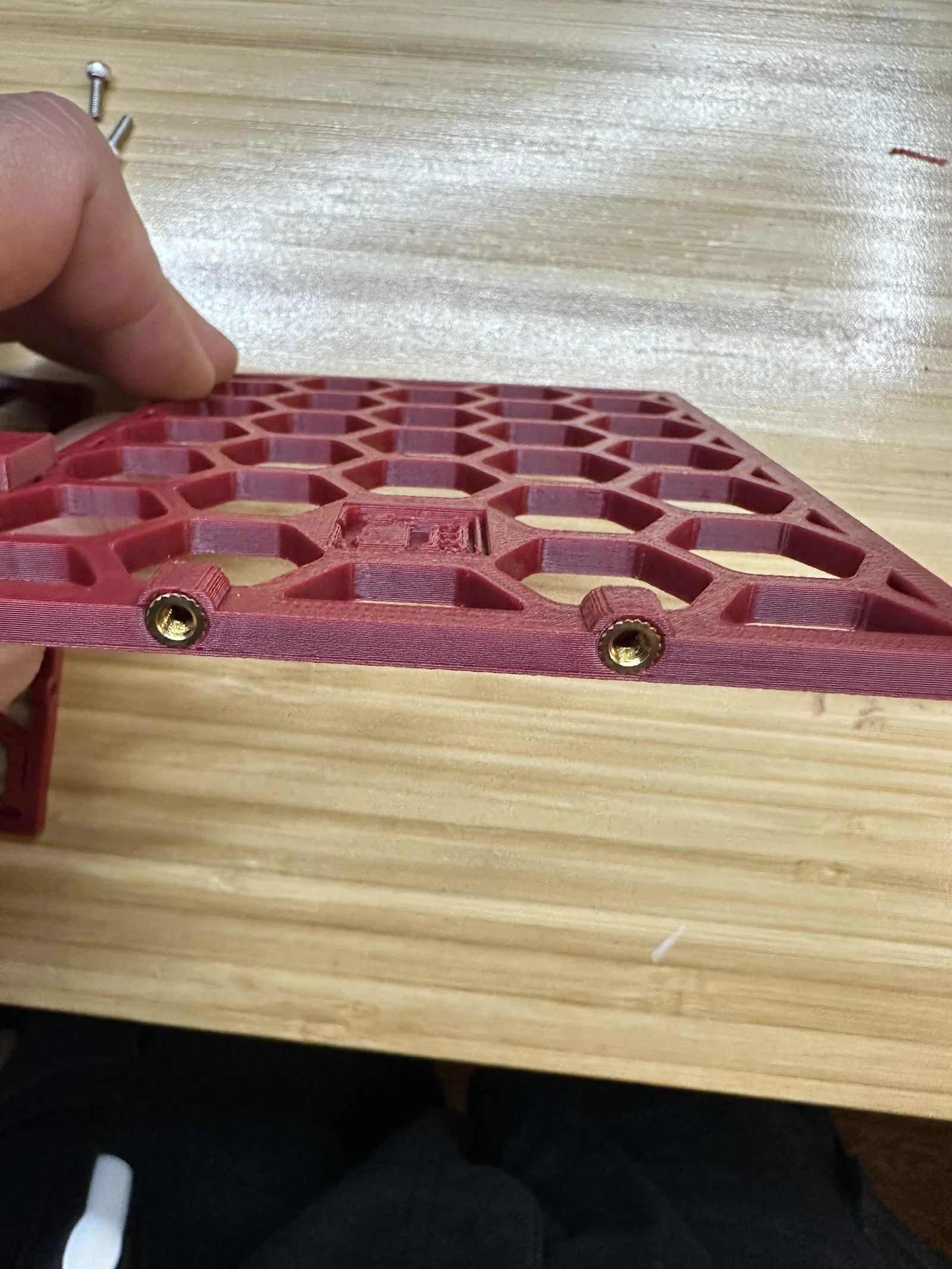

      1. ép 2 heatsets vào board frame 2-2.
      2. ghép 2 phần khung lại bằng 2 x vít M3x8.
3. Board SKR Mini E3
   1. ép 4 heatsets vào các rear mounting bolt ons.

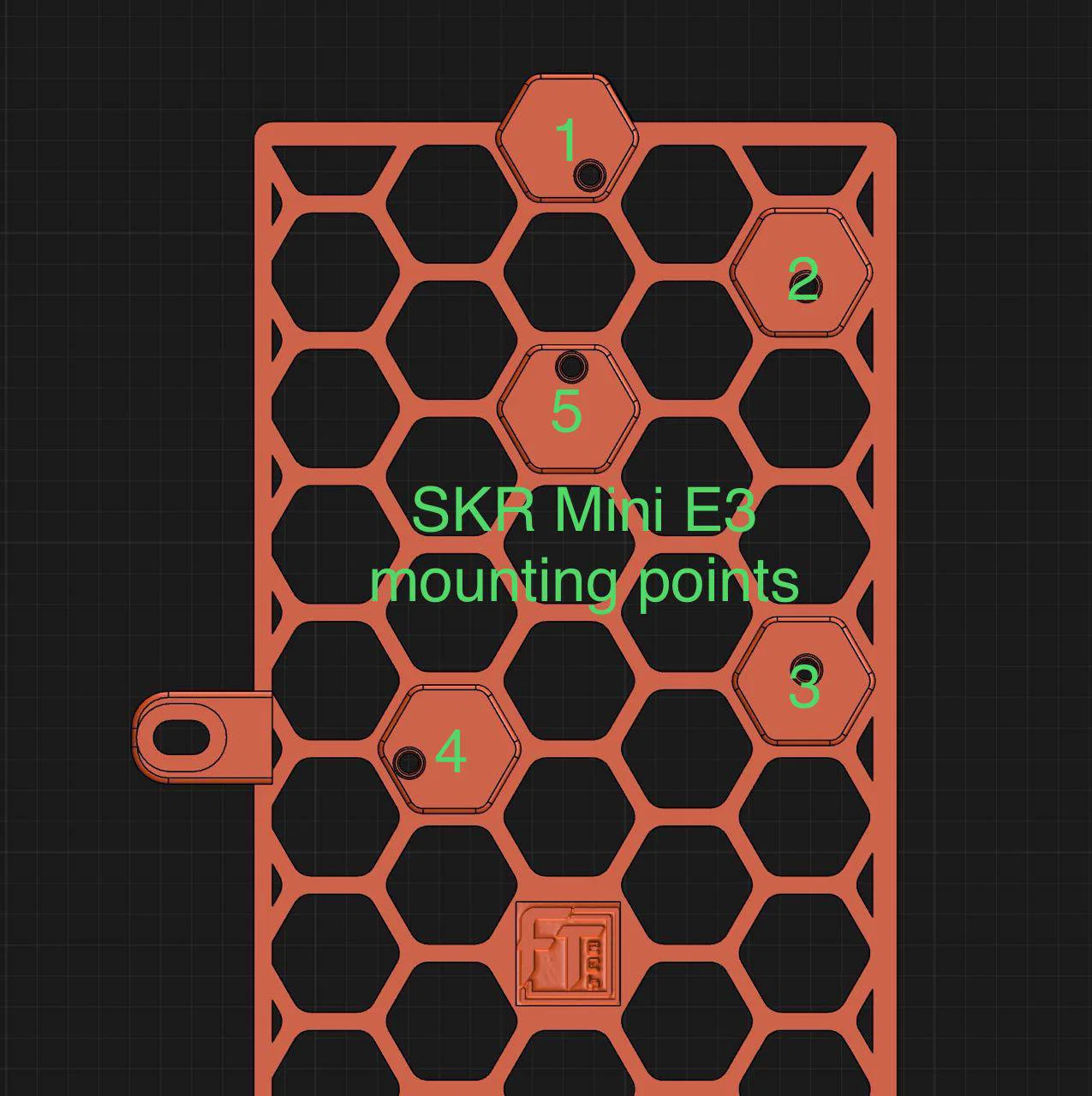

   2. lắp các mounts như hình bên dưới, đảm bảo phần chữ nằm đúng chiều (upright).

1. Dùng 5 x vít M3x8 để bắt SKR Mini E3 lên các bolt-on mounts (bolt-on có nhãn 1 không cần nếu anh em lắp quạt hút 6020 phía trước)
2. Board Raspberry Pi

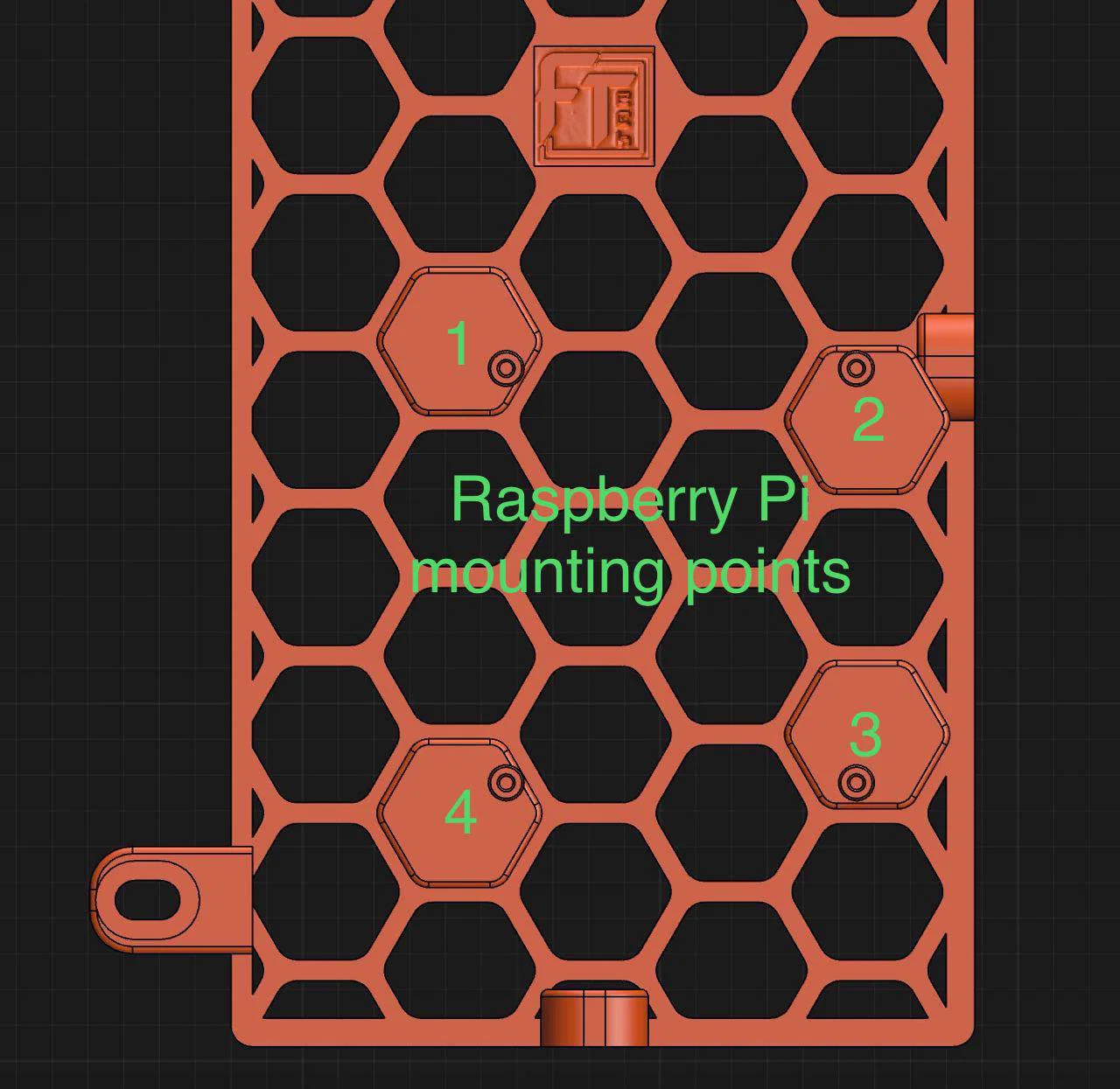

   1. lắp mounts và Pi board bằng vít tự ren M2 (self tapping) như hình bên dưới

1. Lắp quạt trước
   1. ép 4 x heatsets vào phần 6040 (đảm bảo inserts nằm ở mặt trước của quạt vì quạt này sẽ lắp theo hướng intake)

1. Bắt quạt vào 2 con vít đang giữ front skirt.

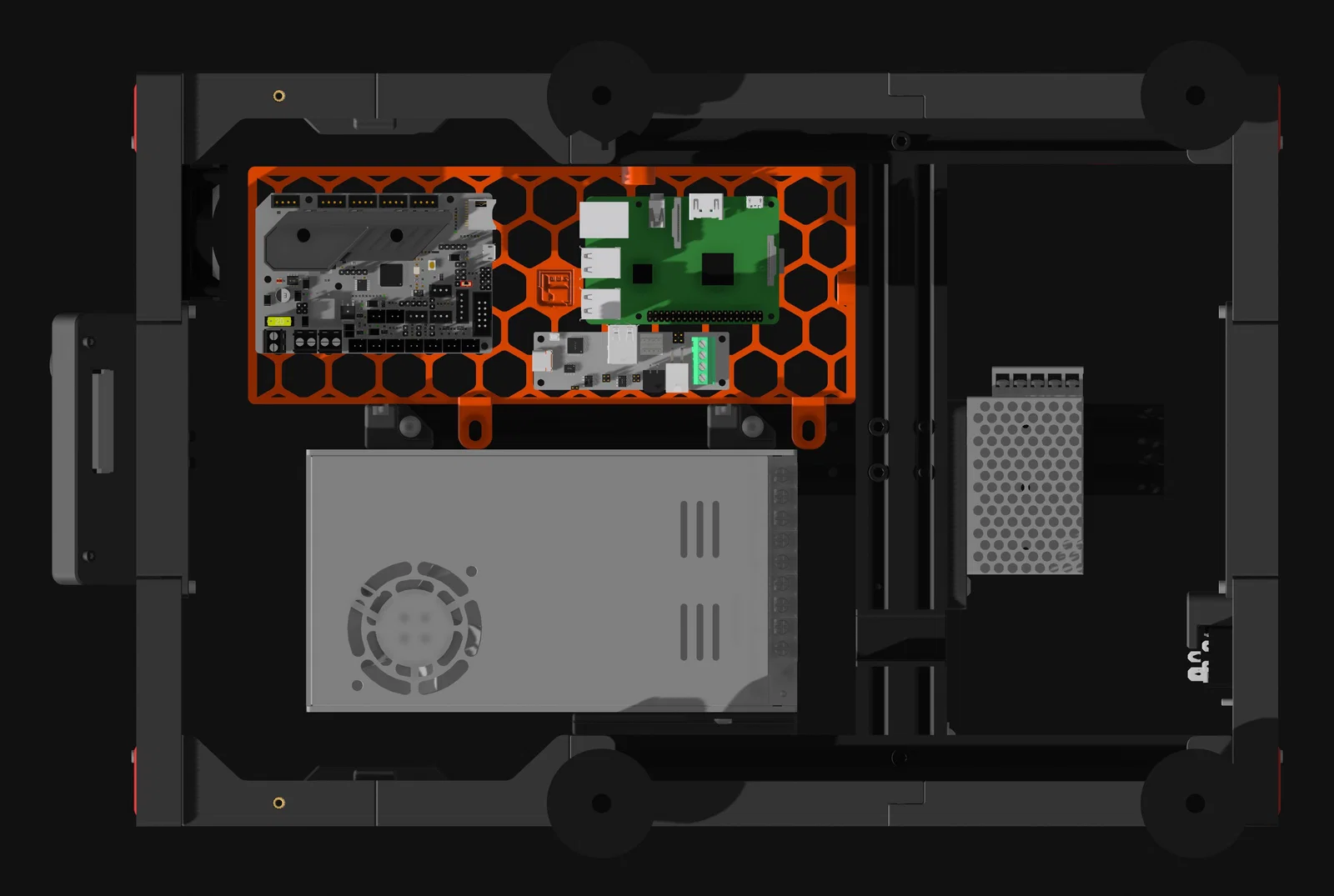

1. Dùng 4 x vít M5x8 BHCS và 4 x M5 T Nuts để bắt khung electronics (đã lắp sẵn các board) lên các extrusions của máy in.

Nếu anh em thích các thiết kế của mình và muốn góp phần hỗ trợ chi phí filament và các thiết bị khác phục vụ prototyping, có thể ủng hộ tại paypal.me hoặc Ko-fi. Mình rất cảm ơn sự ủng hộ của anh em :)

Cho mình biết anh em dự tính sẽ mount thêm những board nào nhé.

CHANGE LOG

20-Aug-23

1. Đã tạo và đăng NEW style mounts, dùng dễ hơn nhiều, trên repository

31-May-23

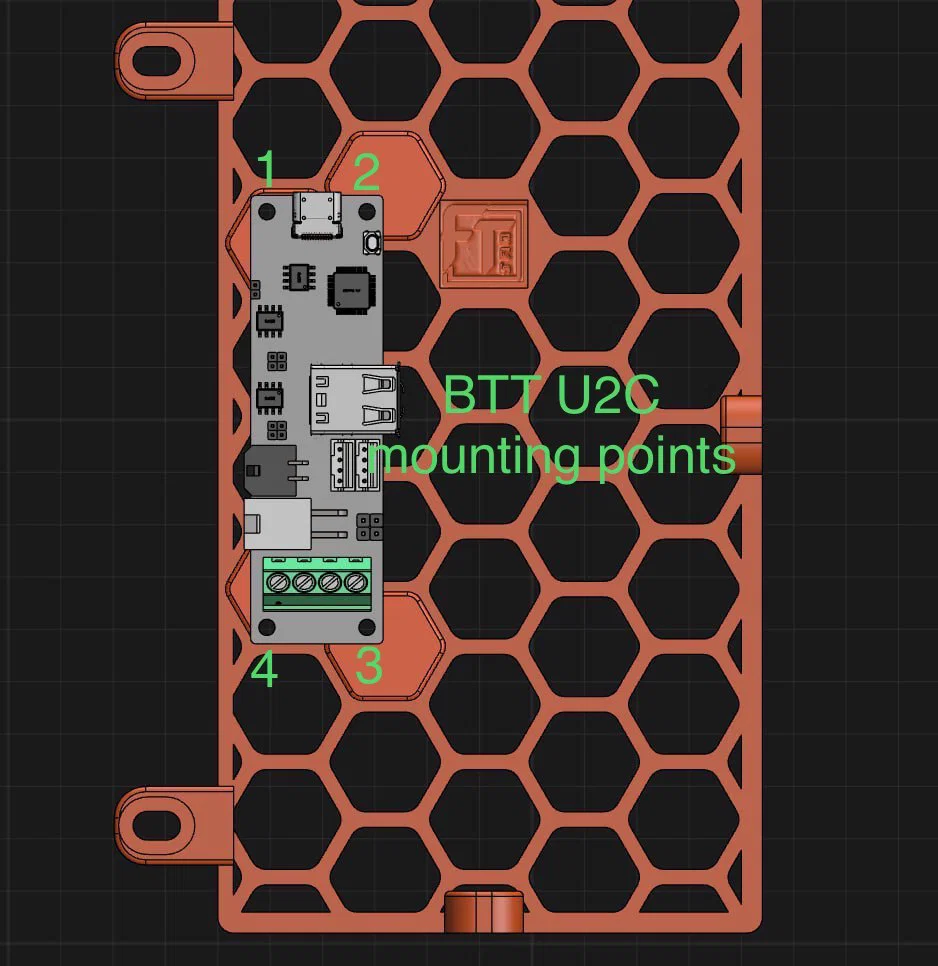

1. Thêm mounts để hỗ trợ BTT U2C board.
2. Thêm mount quạt 6020 hướng ra phía trước.

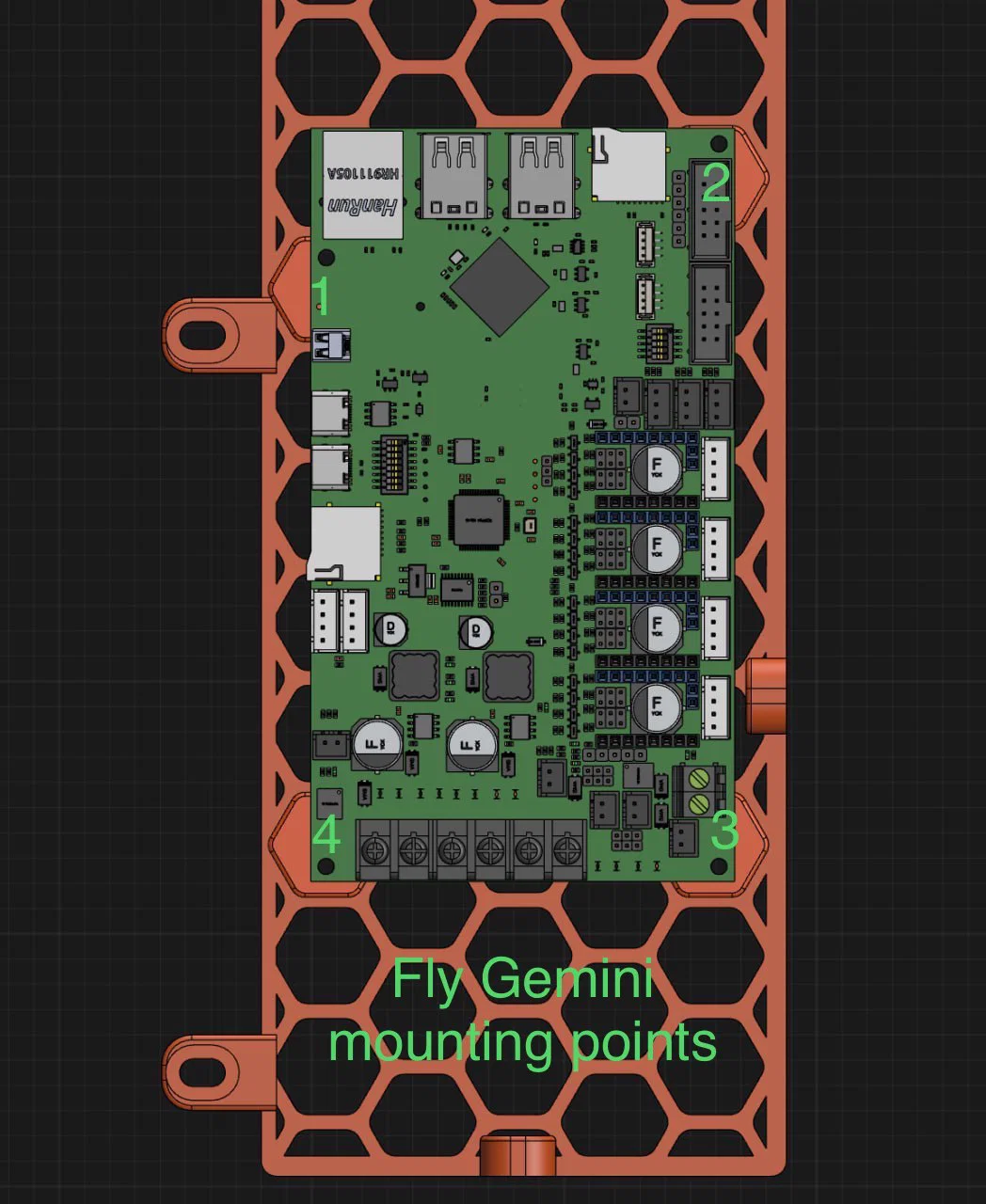

3. Thêm mounts cho Fly Gemini board (canh giữa trên khung, phần nguồn quay về phía sau).
4. Thêm hướng dẫn kèm hình ảnh để ghi lại quy trình lắp đặt.

28-May-23

1. Thêm khung 2 mảnh để giờ có thể in trên bed Ender 3.
2. Cập nhật hướng dẫn và thêm hình để chỉ vị trí các board mounts.
3. Căn chỉnh lại các mounts để in dễ hơn.
