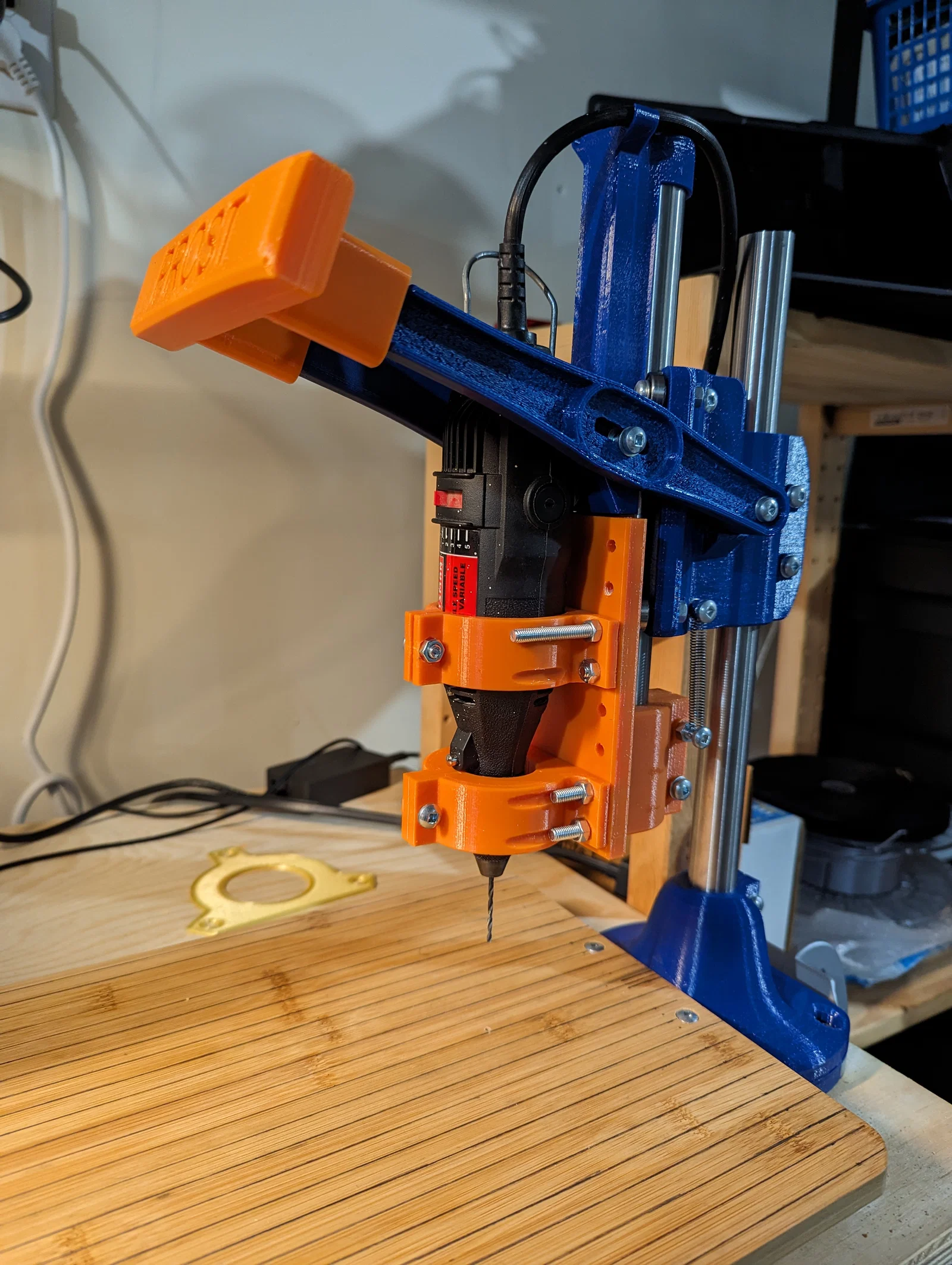

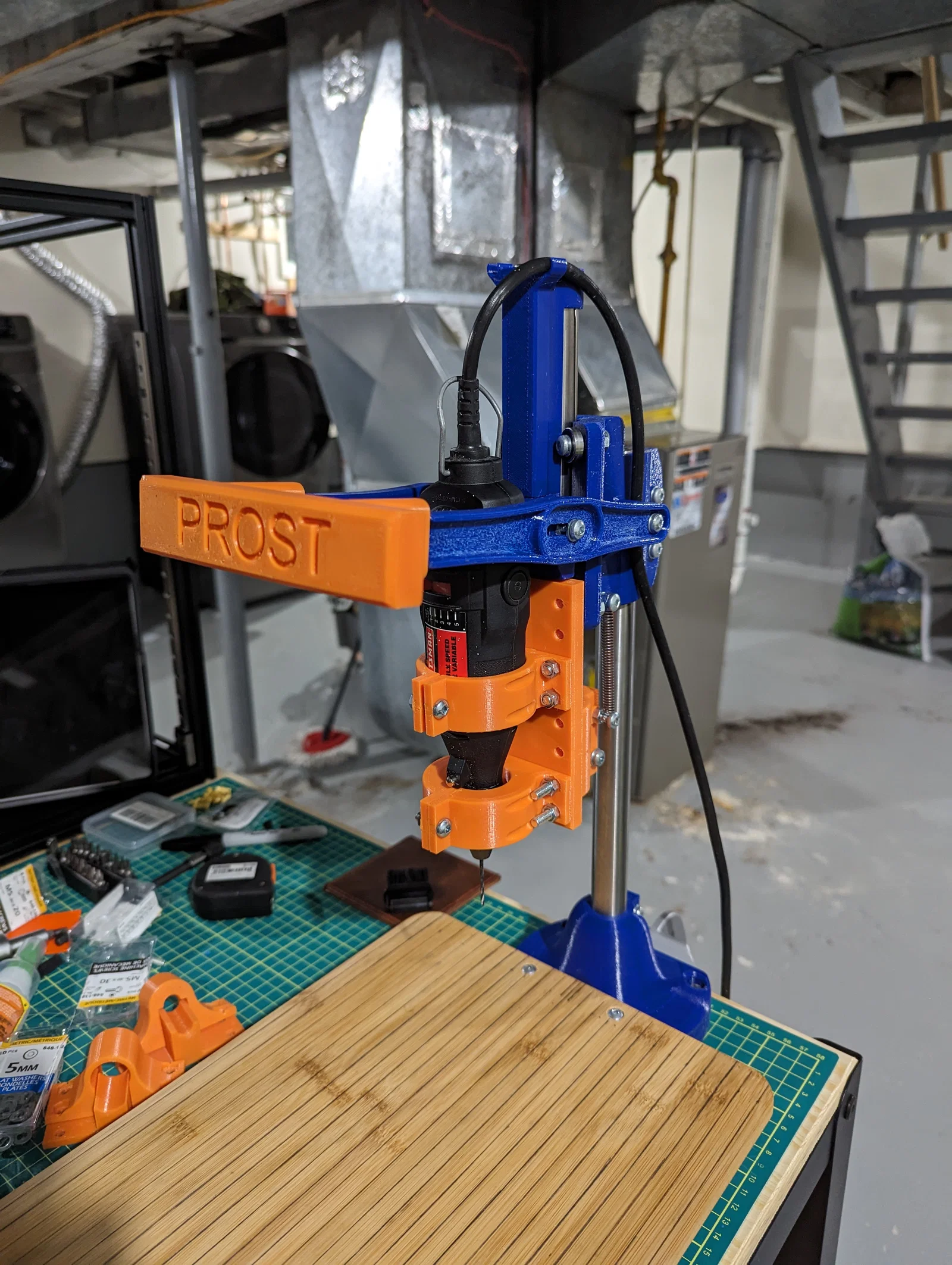

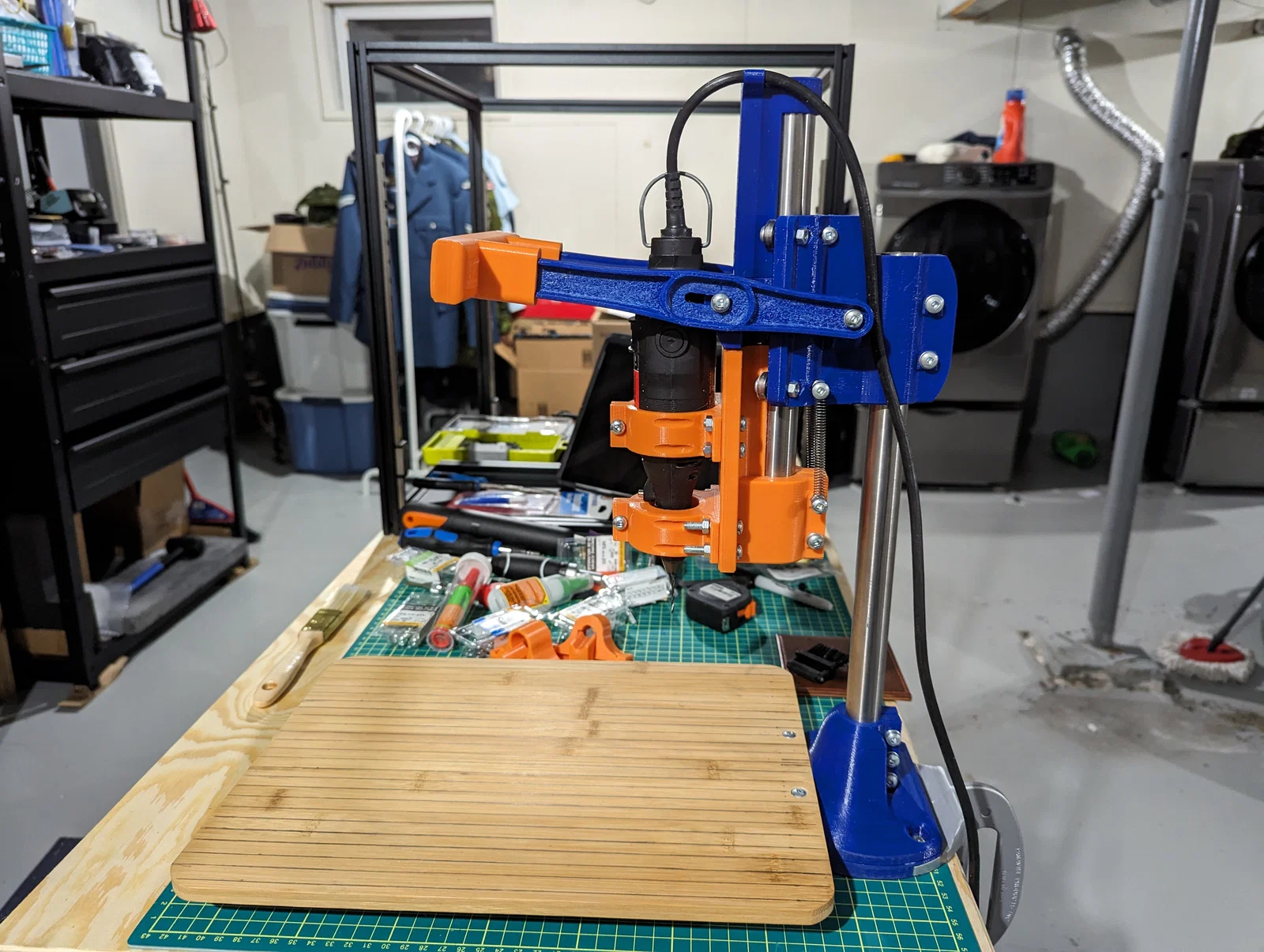

Máy khoan bàn (Drill Press) với Modular Tool Mount

Mẫu này là một bản REMIX từ mẫu của pejvl2000, mà bản thân nó cũng là remix từ mẫu của 3Deddy trên Thingiverse: https://www.thingiverse.com/thing:4148260

Nếu có ai cần thì mình có thể đăng hướng dẫn lắp ráp và BOM ở đây, nhưng mình khuyên là nên xem mẫu gốc để có hướng dẫn chi tiết.

Các phần mình dùng khác so với bản gốc như sau:

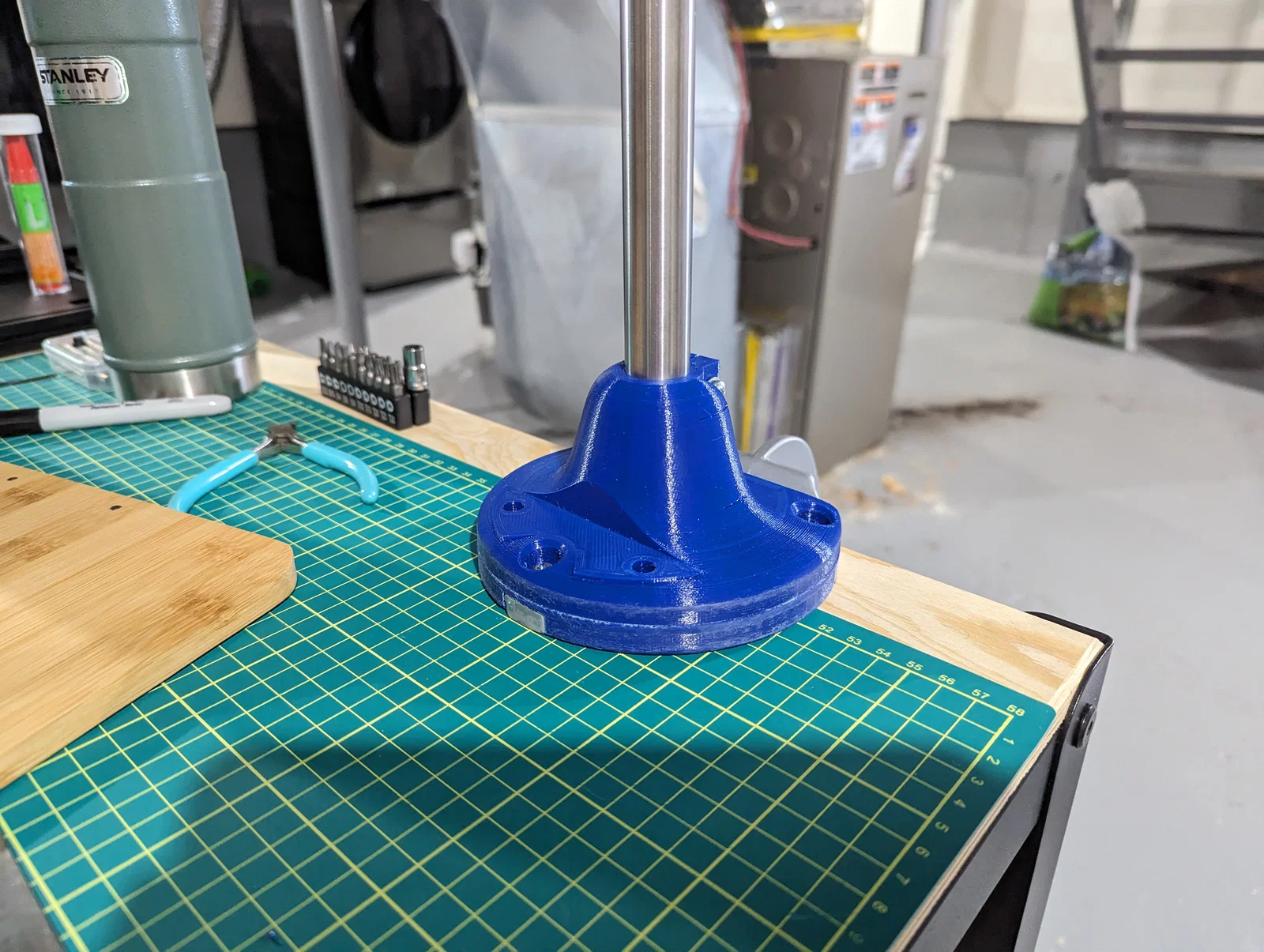

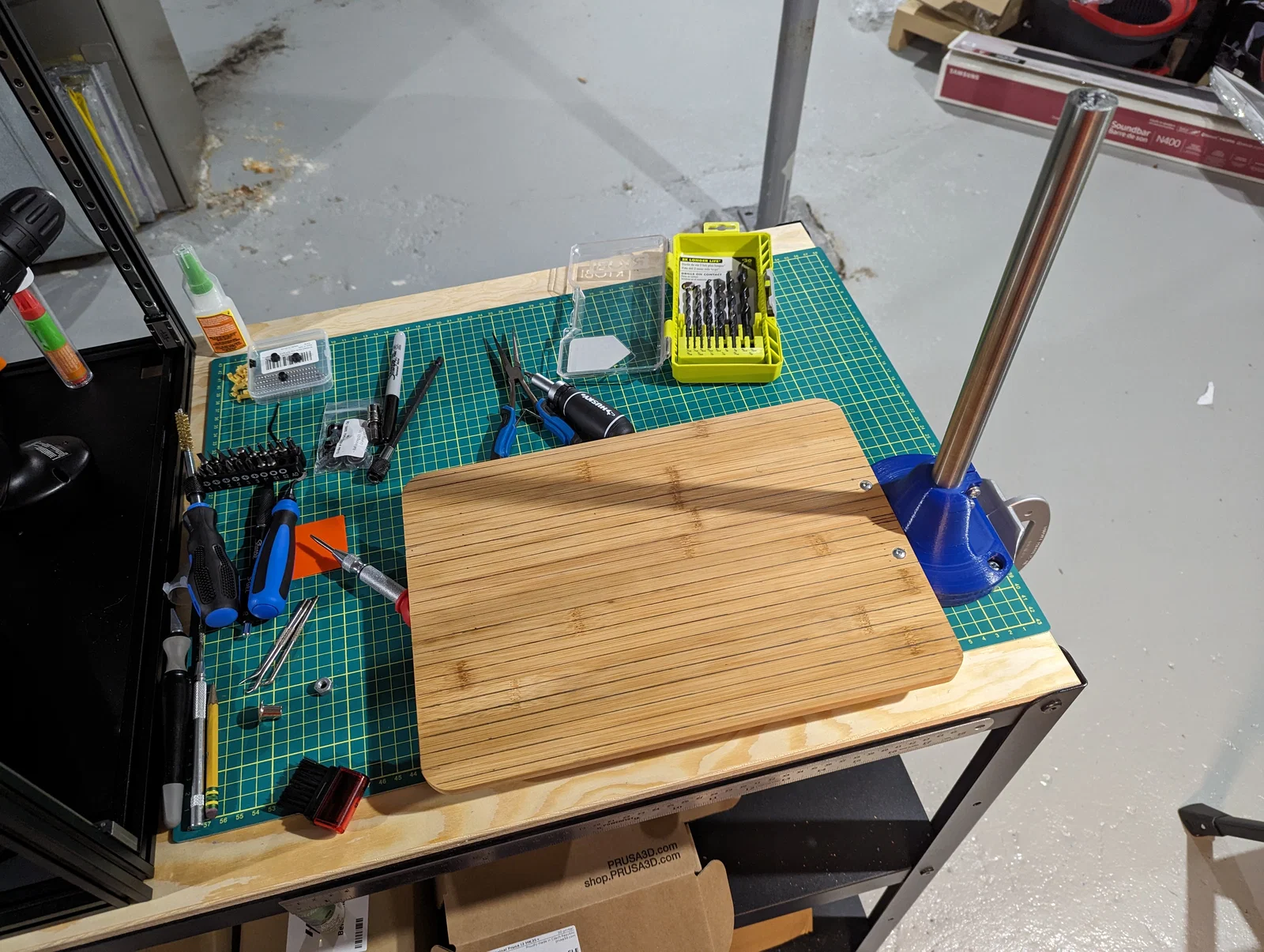

• Ty thép 22mm (thay vì ống 22mm vì mình chỉ kiếm được loại này)
• Lò xo kéo loại nặng hơn (do cây ty thép đặc nặng hơn)
• x2 nắp chụp ren ¼" (để siết chặt cụm tool holder lại với nhau)

Mình in các phần màu xanh bằng PETG và phần màu cam bằng ABS.

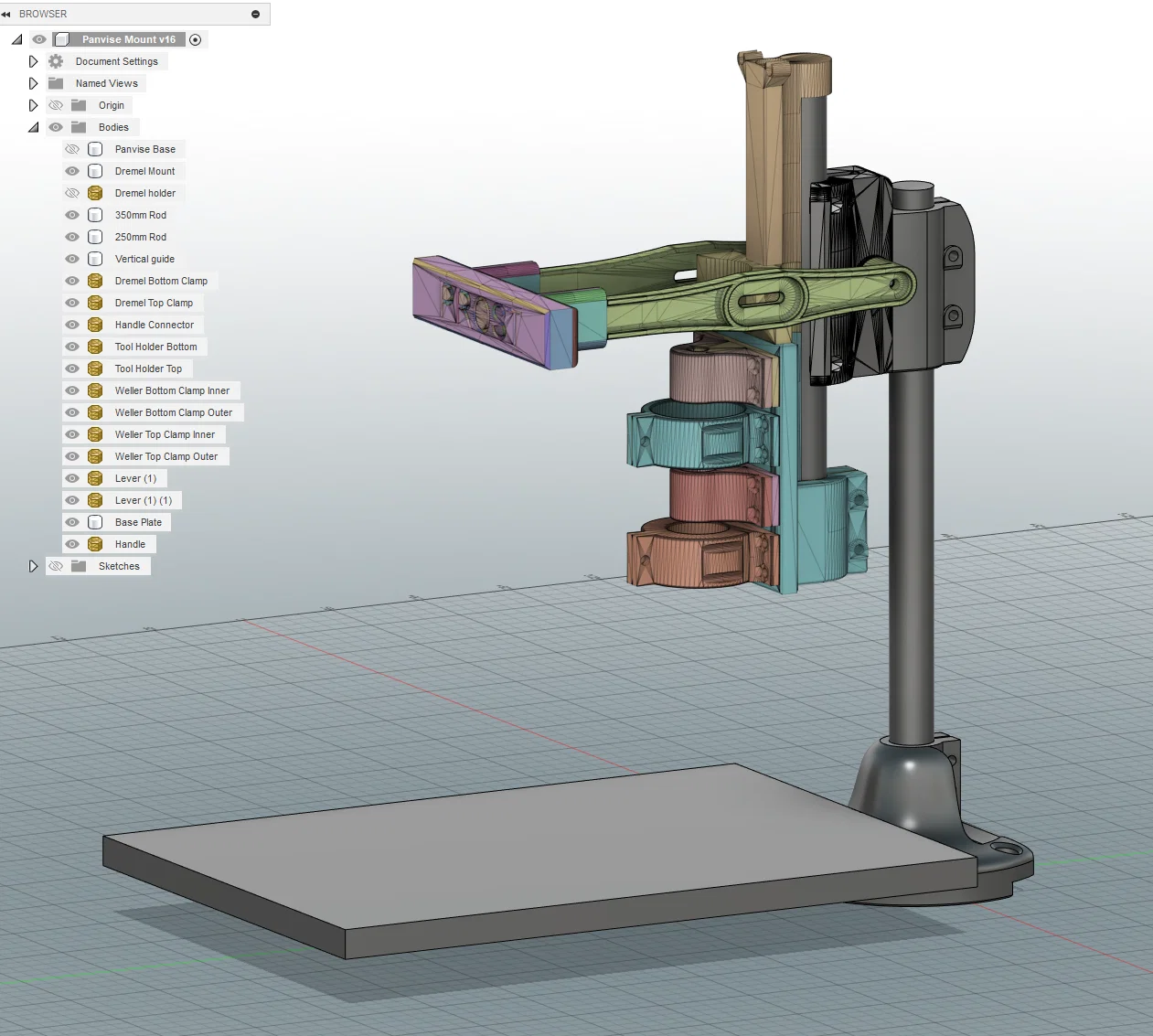

Edit: Thiết kế ban đầu của mình cho thanh dẫn hướng dọc có một phần vát mép (chamfer) lớn ở ngay dưới chỗ gắn cần gạt để khỏi phải dùng support, nhưng nó cũng làm cho không gắn cần gạt được. Mình đã cập nhật mẫu với phần chamfer mỏng hơn nhiều và sau khi in xong thì phải cắt/bẻ bỏ phần này.

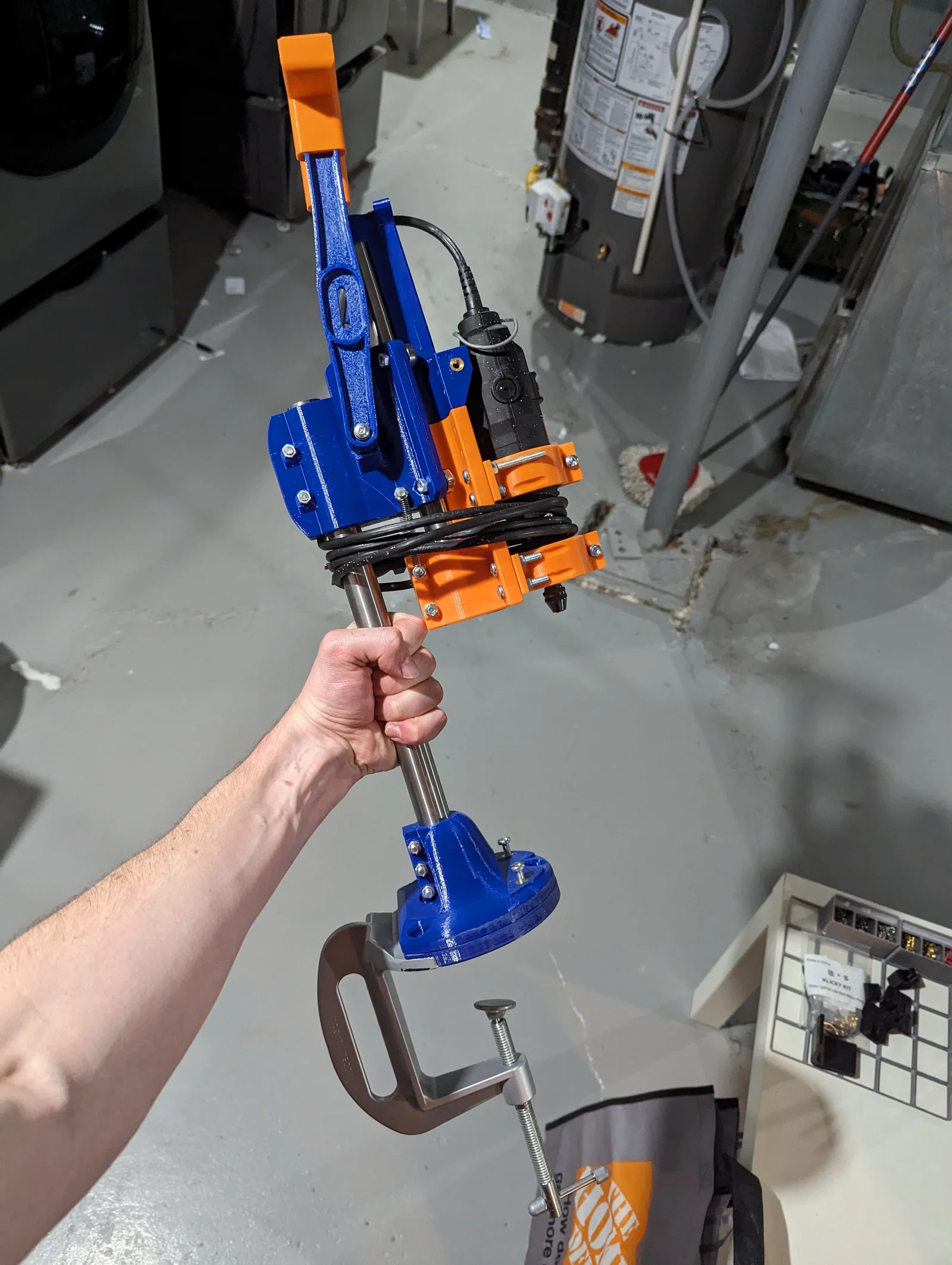

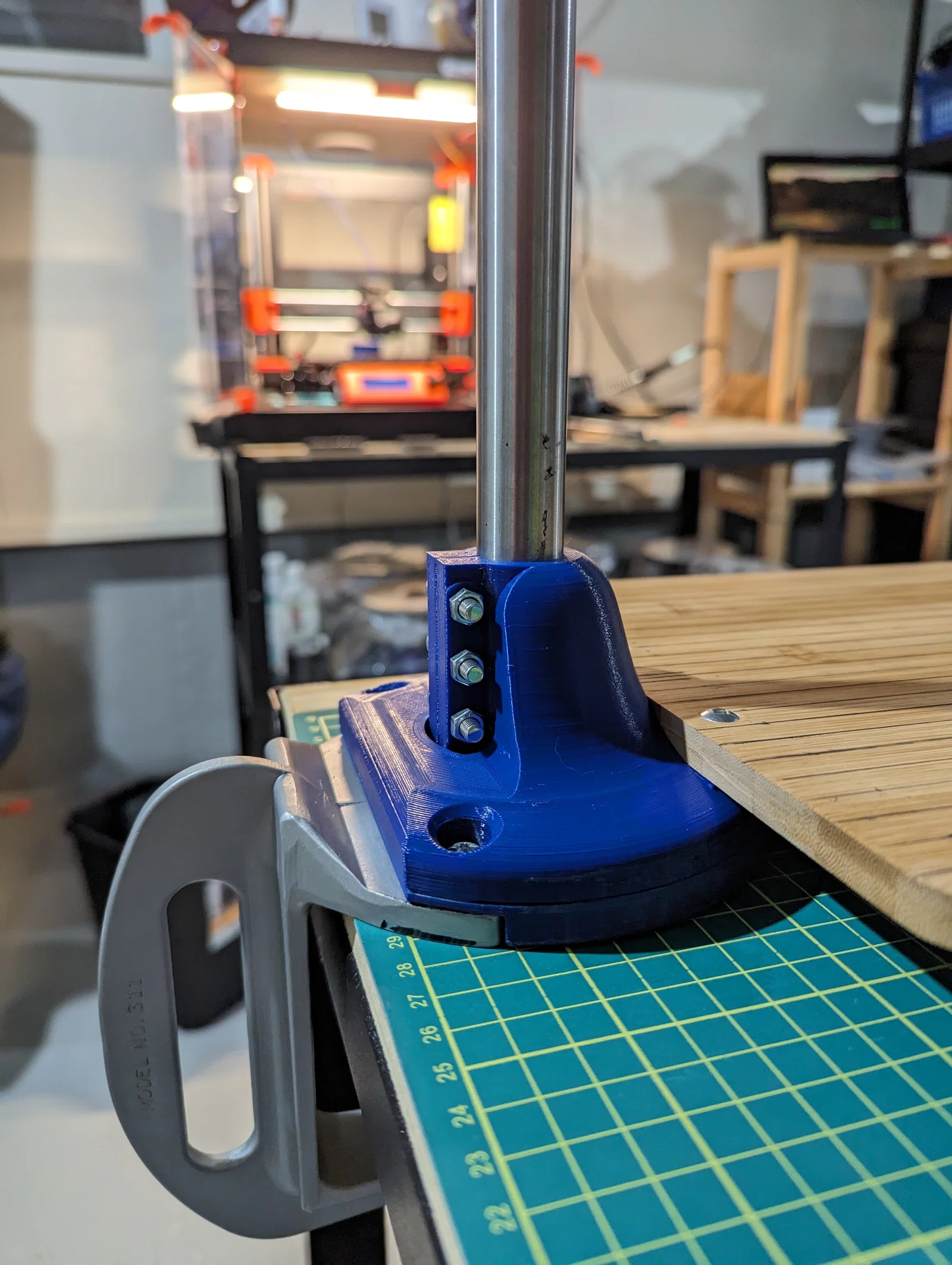

Bạn nào tính làm cái này và gắn lên panavise bench clamp thì sẽ cần chà nhám một chút để nó vừa, vì dung sai (tolerances) của mình bị lệch khá nhiều (ít nhất là với bản mình làm).

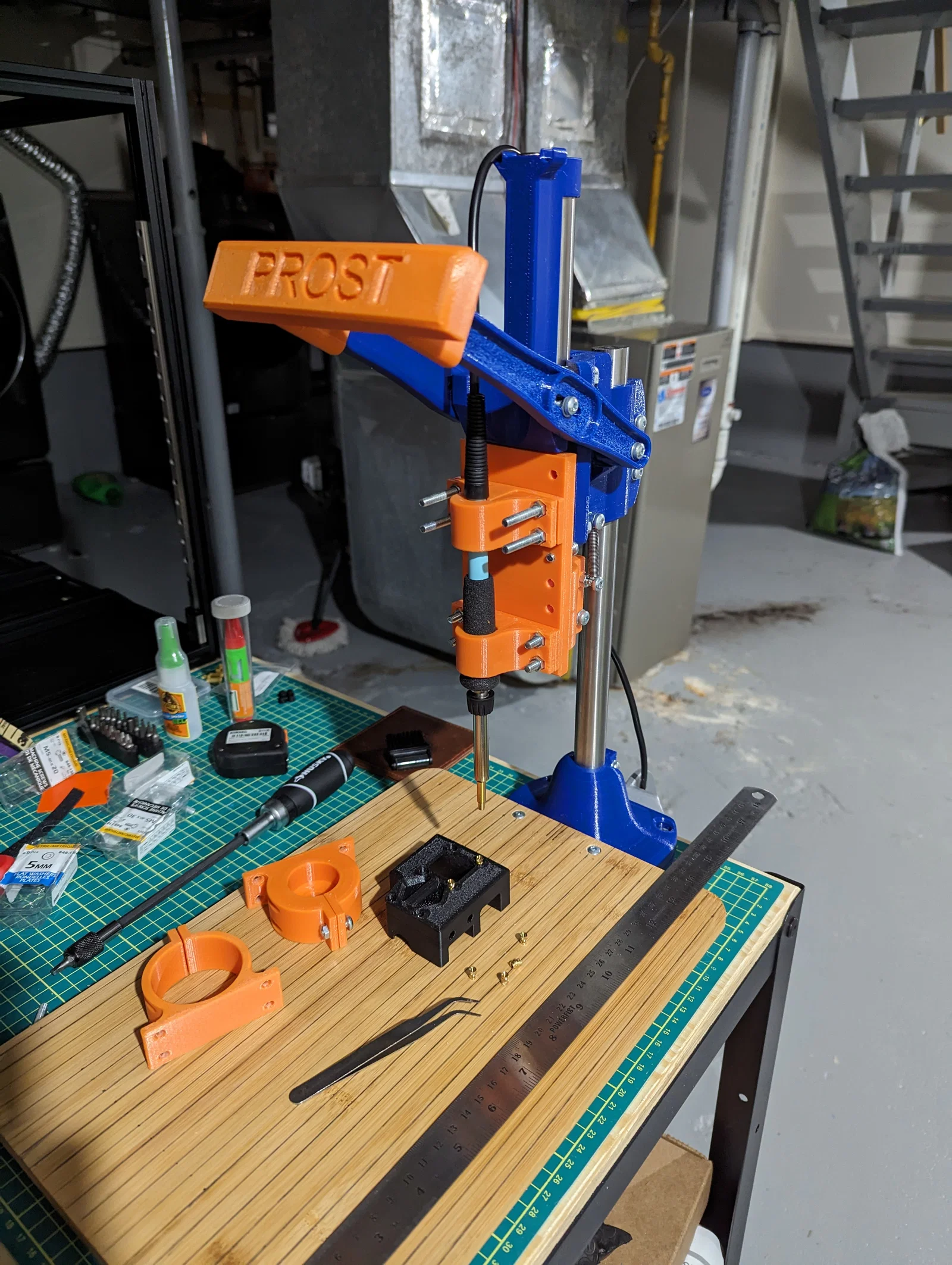

Mình làm dự án này thấy vui lắm và học được nhiều thứ. Cái drill press này theo mình suốt quá trình build một con Voron 2.4 và toàn bộ đống heat set inserts đi kèm.

Đây là dự án thiết kế và in 3D “bự” đầu tiên của mình, nên nếu ai có góp ý hay mẹo gì cho thiết kế này hoặc các mẫu sau thì cho mình biết với nha.

₯
